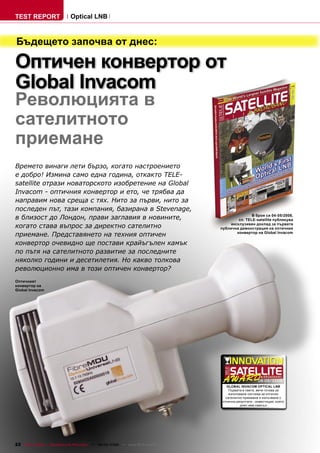

TEST REPORT Optical LNB

Бъдещето започва от днес:

Оптичен конвертор от
Global Invacom
Революцията в
сателитното
приемане
Времето винаги лети бързо, когато настроението
е добро! Измина само една година, откакто TELE-
satellite отрази новаторското изобретение на Global
Invacom - оптичния конвертор и ето, че трябва да
направим нова среща с тях. Нито за първи, нито за
последен път, тази компания, базирана в Stevenage,
В броя си 04-05/2008,
в близост до Лондон, прави заглавия в новините, сп. TELE-satellite публикува
ексклузивен доклад за първата
когато става въпрос за директно сателитно публична демонстрация на оптичния
приемане. Представянето на техния оптичен конвертор на Global Invacom

конвертор очевидно ще постави крайъгълен камък
по пътя на сателитното развитие за последните
няколко години и десетилетия. Но какво толкова
революционно има в този оптичен конвертор?
Оптичният
конвертор на
Global Invacom

08-09/2009
GLOBAL INVACOM OPTICAL LNB
Първата в света, вече готова за
използване система за оптично
сателитно приемане и излъчване с
отлични резултати - инвестиция, която
днес има смисъл

22 TELE-satellite — Broadband & Fiber-Optic — 08-09/2009 — www.TELE-satellite.com

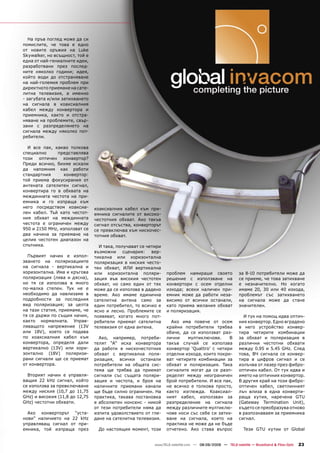

На пръв поглед може да си
помислите, че това е едно
от новите оръжия на Luke
Skywalker, но всъщност, той е
една от най-гениалните идеи,
разработвани през послед-
ните няколко години; идея,
който води до отстраняване
на най-големия проблем при
директното приемане на сате-
литна телевизия, а именно
- загубата и/или затихването
на сигнала в коаксиалния
кабел между конвертора и
приемника, както и отстра-
няване на проблемите, свър-
зани с разпределянето на
сигнала между няколко пот-
ребители.

И все пак, какво толкова
специално представлява
този оптичен конвертор?
Преди всичко, бихме искали
да напомним как работи
стандартния конвертор:
той приема фокусирания от
антената сателитен сигнал,
конвертира го в обхвата на
междинната честота на при-
емника и го изпраща към
него посредством коаксиа- коаксиалния кабел към при-
лен кабел. Тъй като честот- емника сигналите от високо-
ния обхват на междинната честотния обхват. Ако такъв
честота е ограничен между сигнал отсъства, конверторът
950 и 2150 MHz, използват се се превключва към нискочес-
два начина за приемане на тотния обхват.
целия честотен диапазон на
спътника. И така, получават се четири
възможни сценария: вер-
Първият начин е изпол- тикална или хоризонтална
зването на поляризациите поляризация в ниския често-
на сигнала - вертикална и тен обхват, ИЛИ вертикална
хоризонтална. Има и кръгова или хоризонтална поляри- проблем намираше своето за 8-10 потребители може да
поляризация (лява и дясна), зация във високия честотен решение с използване на се приеме, че това затихване
но тя се използва в много обхват, но само един от тях конвертори с осем отделни е незначително. Но когато
по-малка степен. Тук не е може да се използва в дадено изхода; всеки наличен при- имаме 20, 30 или 40 изхода,
необходимо да навлизаме в време. Ако имаме единична емник може да работи неза- проблемът със затихването
подробности за последния сателитна антена само за висимо от всички останали, на сигнала може да стане
вид поляризация; за целта един потребител, то всичко е като приема желания обхват значителен.
на тази статия, приемаме, че ясно и лесно. Проблемите се и поляризация.
тя се държи по същия начин, появяват, когато много пот- И тук на помощ идва оптич-
както нормалната. Управ- ребители приемат сателитна Ако има повече от осем ния конвертор. Едно вградено
ляващото напрежение (13V телевизия от една антена. крайни потребители трябва в него устройство конвер-
или 18V), което се подава обаче, да се използват раз- тира четирите комбинации
по коаксиалния кабел към Ако, например, потреби- лични мултиключове. В за обхват и поляризация в
конвертора, определя дали телят “A” иска конвертора такъв случай се използва различни честотни обхвати
вертикално (13V) или хори- да работи в нискочестотния конвертор ‘Quattro’ с четири между 0.95 и 5.45 GHz. След
зонтално (18V) поляризи- обхват с вертикална поля- отделни изхода, които покри- това, ВЧ сигнала се конвер-
рани сигнали ще се приемат ризация, всички останали ват четирите комбинации за тира в цифров сигнал и се
от конвертора. потребители на общата сис- обхват и поляризация. Така излъчва от лазер през фибро-
тема ще трябва да приемат сигналите могат да се разп- оптичен кабел. От тук идва и
Вторият начин е управля- сигнали със същата поляри- ределят между неограничен името на оптичния конвертор.
ващия 22 kHz сигнал, който зация и честота, и броя на брой потребители. И все пак, В другия край на този фибро-
се използва за превключване наличните приемани канали не всичко е толкова просто, оптичен кабел, светлинният
между ниския (10,7 до 11,75 ще бъде силно ограничен. На както изглежда. Коаксиал- лъч влиза в една конверти-
GHz) и високия (11,8 до 12,75 практика, такава постановка ният кабел, използван за раща кутия, наречена GTU
GHz) честотни обхвати. е абсолютен нонсенс - никой разпределение на сигнала (Gateway Termination Unit),
от тези потребители няма да между различните мултиклю- където се преобразува отново
Ако конверторът “уста- изпита удоволствието от гле- чове носи със себе си затих- в разпознаваем за приемника
нови” наличието на 22 kHz дане на сателитна телевизия. ване на сигнала, което на сигнал.
управляващ сигнал от при- практика не може да не бъде
емника, той изпраща през До настоящия момент, този отчетено. Ако става въпрос Тези GTU кутии от Global

www.TELE-satellite.com — 08-09/2009 — TELE-satellite — Broadband & Fiber-Optic 23

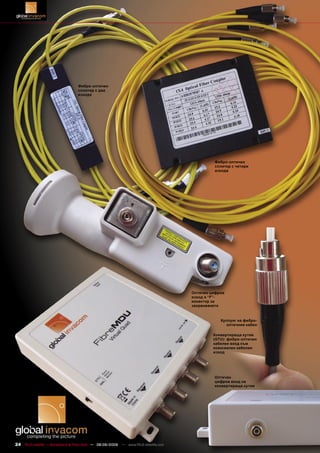

Фибро-оптичен
сплитер с два
изхода

Фибро-оптичен
сплитер с четири
изхода

Оптичен цифров
изход и “F”-
конектор за
захранването

Куплунг на фибро-
оптичния кабел

Конвертираща кутия
(GTU): фибро-оптичен
кабелен вход към
коаксиален кабелен
изход

Оптичен
цифров вход на
конвертираща кутия

— 08-09/2009

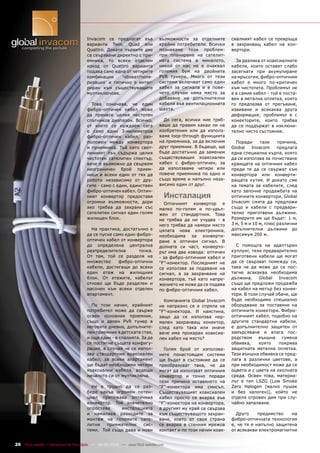

Invacom се предлагат във възможности за отделните сиалният кабел се превръща
варианти Twin, Quad или крайни потребители. Всички в захранващ кабел на кон-
Quattro. Докато първите две познаваме този проблем: вертора.
са свързвани директно с при- при планиране на сателит-
емника, то всеки отделен ната система в миналото, За разлика от коаксиалните
изход от Quattro варианта никой от нас не е очаквал кабели, които оставят слабо
подава само една от четирите големия бум на двойните засегнати при акумулиране
комбинации ‘обхват/поля- PVR тунери. Много от тези на мръсотия, фибро-оптичния
ризация’ и типично е интег- системи включват само един кабел е много по-критичен
риран към съществуващите кабел за сигнала и в пове- към чистотата. Проблемът не
мултиключове. чето случаи няма място за е в самия кабел - той е поста-
добавяне на допълнителни вен в метална оплетка, която
Това означава, че един кабели във вентилационната го предпазва от прегъване,
фибро-оптичен кабел може шахта. извиване и всякаква друга
да пренесе целия честотен деформация; проблемът е с
спътников диапазон. Всичко, До сега, всички ние тряб- конекторите, които трябва
от което се нуждаем сега ваше да правим какви ли не да се поддържат в изключи-
е само един 3-милиметров изобретения или да използ- телно чисто състояние.
фибро-оптичен кабел, раз- ваме loop-through функцията
положен между конвертора на приемника, за да включим Поради тази причина,
и приемника. Тъй като свет- друг приемник. В бъдеще, ще Global Invacom предлага
линният лъч съдържа целия бъде достатъчно да заменим една специална кърпа, която
честотен сателитен спектър, съществуващия коаксиален да се използва за почистване
вече е възможно да свържем кабел с фибро-оптичен, за краищата на оптичния кабел
неограничен брой прием- да използваме четири или преди те да се свържат към
ници и всеки един от тях да повече приемника по едно и конвертора или конверти-
работи независимо от дру- също време и напълно неза- ращата кутия. И докато сме
гите - само с един, единствен висимо един от друг. на темата за кабелите, след
фибро-оптичен кабел. Оптич- като започне продажбата на
ният конвертор предоставя Инсталация оптичните конвертори, Global
огромни възможности, дори Оптичният конвертор е Invacom смята да предложи
ако трябва да захрани със малко по-голям и по-удъл- също и кабели с предвари-
сателитен сигнал един голям жен от стандартния. Това телно приготвени дължини.
жилищен блок. не трябва да ни учудва - в Размерите им ще бъдат: 1 м,
него трябва да намери място 3 м, 5 м и 10 м, плюс различни
На практика, достатъчно е цялата нова електроника, допълнителни дължини до
да се пусне само един фибро- необходима за конверти- максимум 200 м.
оптичен кабел от конвертора ране в оптичен сигнал. В
до определена централна долната си част, конверто- С помощта на адаптърен
разпределителна точка. рът има два извода: оптичен куплунг, тези предварително
От там, той се разделя на - за фибро-оптичния кабел и приготвени кабели ще могат
множество фибро-оптични “F”-конектор. Последният не да се свързват помежду си,
кабели, достигащи до всеки се използва за подаване на така че да може да се пос-
един етаж на жилищния сигнал, а за захранване на тигне всякаква необходима
блок. От етажите, кабелът конвертора, тъй като напре- дължина. Global Invacom
отново ще бъде разделен и жението не може да се подава също ще предложи продажба
насочен към всеки отделен по фибро-оптичния кабел. на кабел на метър без конек-
апартамент. тори. В този случай обаче, ще
Компанията Global Invacom бъде необходимо специално
По този начин, крайният не напразно се е спряла на оборудване за поставяне на
потребител може да свърже “F”-конектора. И наистина, оптичните конектори. Фибро-
освен основния приемник, защо да се използва нор- оптичният кабел, подобно на
също и двоен PVR тунер в мален захранващ конектор, другите стандартни кабели,
неговата дневна, допълните- след като така или иначе е допълнително защитен от
лен приемник в детската стая, вече има прокаран коаксиа- замърсяване и влага пос-
и още един - в спалнята. За да лен кабел на място? редством външна гумена
се постигне същата конфигу- обвивка, която покрива
рация, в случай че се изпол- Голям брой от използва- защитната метална оплетка.
зва стандартния коаксиален ните понастоящем системи Тази външна обвивка се пред-
кабел, за всеки апартамент ще бъдат в състояние да се лага в различни цветове, а
ще бъдат необходими четири преобразуват така, че да при необходимост може да се
коаксиални кабела, водещи могат да използват оптичния оцвети и с цвета на околната
началото си от мултиключа. конвертор и точно поради среда. Освен това, материа-
тази причина оставянето на лът е тип LSZG (Low Smoke
Не е трудно да се раз- “F”-конектора има смисъл. Zero Halogen (малко пушек
бере какъв огромен потен- Съществуващият коаксиален и без халоген)), който не
циал притежава оптичния кабел просто се вкарва във отделя отровен дим при слу-
конвертор. Той значително “F”-конектора на конвертора, чайно запалване.
опростява инсталацията а другият му край се свързва
и намалява разходите за към съществуващото захран- Друго предимство на
монтаж на големите сате- ване, което от своя страна фибро-оптичната технология
литни приемателни сис- се вкарва в стенния мрежов е, че тя е напълно защитена
теми. Той също дава и нови контакт и по този начин коак- от всякакви електромагнитни


TELE-satellite World www.TELE-satellite.com/...
Download this report in other languages from the Internet:
Arabic ‫ﺍﻟﻌﺮﺑﻴﺔ‬ www.TELE-satellite.com/TELE-satellite-0909/ara/gi.pdf
Indonesian Indonesia www.TELE-satellite.com/TELE-satellite-0909/bid/gi.pdf
Bulgarian Български www.TELE-satellite.com/TELE-satellite-0909/bul/gi.pdf
Czech Česky www.TELE-satellite.com/TELE-satellite-0909/ces/gi.pdf
смущения. Това ще рече, че коаксиалния кабел до най- German Deutsch www.TELE-satellite.com/TELE-satellite-0909/deu/gi.pdf
фибро-оптичните кабели ще близкия мрежов контакт, за English English www.TELE-satellite.com/TELE-satellite-0909/eng/gi.pdf
Spanish Español www.TELE-satellite.com/TELE-satellite-0909/esp/gi.pdf
могат да бъдат поставяни без да захраним конвертора и Farsi ‫ﻓﺎﺭﺳﻲ‬ www.TELE-satellite.com/TELE-satellite-0909/far/gi.pdf
никакви проблеми в непос- вече бяхме готови да започ- French Français www.TELE-satellite.com/TELE-satellite-0909/fra/gi.pdf
Greek Ελληνικά www.TELE-satellite.com/TELE-satellite-0909/hel/gi.pdf
редствена близост до мощни нем изпитването. След Croatian Hrvatski www.TELE-satellite.com/TELE-satellite-0909/hrv/gi.pdf
електрически полета. Italian Italiano www.TELE-satellite.com/TELE-satellite-0909/ita/gi.pdf
бързо почистване на края на Hungarian Magyar www.TELE-satellite.com/TELE-satellite-0909/mag/gi.pdf
фибро-оптичния кабел, ние Mandarin 中文 www.TELE-satellite.com/TELE-satellite-0909/man/gi.pdf
Dutch Nederlands www.TELE-satellite.com/TELE-satellite-0909/ned/gi.pdf
И въпреки, че такива нямаше го включихме в конвертира- Polish Polski www.TELE-satellite.com/TELE-satellite-0909/pol/gi.pdf
в сградата на TELE-satellite, щата кутия, заедно с един Portuguese Português www.TELE-satellite.com/TELE-satellite-0909/por/gi.pdf
Romanian Românesc www.TELE-satellite.com/TELE-satellite-0909/rom/gi.pdf
с оглед да бъдем готови за сигнален анализатор, изпол- Russian Русский www.TELE-satellite.com/TELE-satellite-0909/rus/gi.pdf
бъдещите приложения, ние звайки къс отрязък от коак- Swedish Svenska www.TELE-satellite.com/TELE-satellite-0909/sve/gi.pdf
Turkish Türkçe www.TELE-satellite.com/TELE-satellite-0909/tur/gi.pdf
пуснахме 50 метра фибро- сиален кабел. Available online starting from 31 July 2009
оптичен кабел по съществу-
ващата вентилационна шахта, Бяхме наистина впечатлени
покрай електрическите
информационни кабели, по
и
от предварителните резултати чихме от оптичния конвертор,
бяха толкова впечатляващи,
Приложения
цялото протежение от пок-
- независимо от приеманата
честота и спътник, оптич- че нашия стандартен конвер- на оптичния
рива до нашия изпитателен
център.
ния конвертор беше опре- тор с шумово число 0,3 dB,
заедно с 50-метровия коакси-
конвертор
делено една стъпка напред
ален кабел не успяха дори да Ако идеята на Global
по отношение на качеството
Малкият диаметър на се доближат до тях. Invacom се осъществи, а ние
на сигнала. Тези резултати
фибро-оптичния кабел е също не виждаме някаква същест-
много удобен: приблизително не се промениха, дори след
Според производителя, вена причина тя да не стане
три такива кабела се вместват като разделихме фибро-
разделянето на фибро- реалност, то тогава вече няма
на същото място, където може оптичния кабел на четири
оптичния кабел понастоящем да има нужда от коаксиален
да се постави само един коак- и го свързвахме с четири
е ограничено до 32 изхода. кабел за директното сате-
сиален кабел. И тъй като, бла- приемника, които работиха
Това ограничение същест- литно приемане.
годарение на своята метална едновременно. По-високите
MER стойности на HOTBIRD, вува, заради интензитета на
оплетка, кабелът е достатъчно Фибро-оптичният кабел
13° Изток, както и пиковете лазерния сигнал. За по-спе-
гъвкав, успяхме да го издър-
циални приложения, Global не е много по-скъп от доб-
паме през вентилационната на по-силните сигнали, бяха
Invacom може да генерира рокачествения коаксиален
шахта без никакви усложне- ясно разпознаваеми на спек-
по-мощен лазерен сигнал, кабел. Оптичният конвертор
ния и дори да го огънем около тралния анализатор.
така че броя на изходите е на практика идентичен със
ъглите, които не трябва да са
да бъде съответно увели- стандартните модели; дори
по-големи от 90°. Резултатите, които полу-
чен. Изключително малкото подаването на захранване по
затихване на сигнала през коаксиалния кабел може да се
фибро-оптичния кабел превърне и тук в норма. И не
(само 0,3 db на 1000 метра само това, фибро-оптичните
(!)), определено влиза тук в кабели могат да се използ-
играта. ват навсякъде; без значение

Ежедневна
употреба
След като вече инстали-
рахме фибро-оптичния кабел
по цялото протежение - от
нашия офис до покрива, заме-
нихме стария, стандартен кон-
вертор, имащ шумово число
0,3 dB, който досега беше
монтиран на нашата антена, с
оптичния конвертор.

След това прекарахме

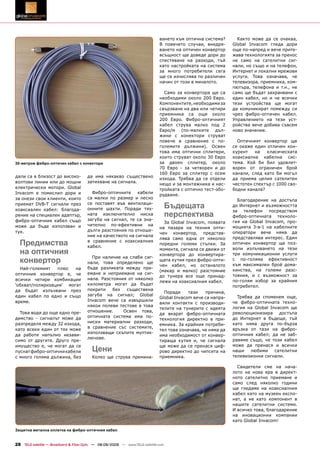

www.TELE-satellite.com — 08-09/2009 — TELE-satellite — Broadband & Fiber-Optic 27

ването към оптична система? Както може да се очаква,
В повечето случаи, внедря- Global Invacom гледа дори
ването на оптичен конвертор още по-напред и вече прите-
всъщност ще доведе дори до жава технологията за пренос
спестяване на разходи, тъй не само на сателитни сиг-
като настройката на система нали, но също и на телефон,
за много потребители сега Интернет и локални мрежови
ще се изчислява по различен услуги. Това означава, че
начин от този в миналото. телевизора, приемника, ком-
пютъра, телефона и т.н., не
Само за конвертора ще са само ще бъдат захранвани с
необходими около 200 Евро. един кабел, но и че всички
Компонентите, необходими за тези устройства ще могат
свързване на два или четири да комуникират помежду си
приемника са още около чрез фибро-оптичен кабел.
200 Евро. Фибро-оптичният Управлението на тези уст-
кабел струва малко под 2 ройства вече добива съвсем
Евро/м (по-малките дъл- ново значение.
жини с конектори струват
повече в сравнение с по- Оптичният конвертор ще
големите дължини). Освен се окаже един отличен кон-
това има оптични сплитери, курент на класическата
които струват около 30 Евро коаксиална кабелна сис-
30-метров фибро-оптичен кабел с конектори за двоен сплитер, около тема. Кой би бил удовлет-
70 Евро - за четворен и до ворен от ограничен брой
160 Евро за сплитер с осем канали, след като би могъл
дали са в близост до високо- да има някакво съществено
изхода. Трябва да се отдели да приема целия сателитен
волтови линии или до мощни затихване на сигнала.
нещо и за монтажника и нас- честотен спектър с 1000 сво-
електрически мотори. Global тройката с оптично тест-обо- бодни канала?
Invacom е помислил дори и Фибро-оптичните кабели
рудване.
за онези свои клиенти, които са малки по размер и лесно
Благодарение на достъпа
приемат DVB-T сигнали през
коаксиален кабел: благода-
се поставят във вентилаци-
онните шахти. Поради тях- Бъдещата до Интернет и възможността
за телефон посредством
рение на специален адаптър, ната изключително ниска перспектива фибро-оптичната техноло-
фибро-оптичния кабел също загуба на сигнал, те са зна-
За Global Invacom, появата гия на Global Invacom, про-
може да бъде използван и чително по-ефективни на моцията 3-в-1 на кабелните
на пазара на техния опти-
тук. дълги разстояния по отноше- оператори вече няма да
чен конвертор, представ-
ние на качеството на сигнала представлява интерес. Един
лява само една от няколко
Предимства в сравнение с коаксиалния
кабел.
поредни големи стъпки. За оптичен конвертор ще поз-
воли излъчването на тези
на оптичния момента, сигнала се движи от
конвертора до конвертира- три комуникационни услуги
При наличие на слаби сиг-
конвертор нали, това определено ще
щата кутия през фибро-опти-
чен кабел, но останалото
с по-голяма ефективност
към максимален брой дома-
Най-големият плюс на бъде разликата между при- кинства, на големи разс-
(макар и малко) разстояние
оптичния конвертор е, че емане и неприемане на сиг- тояния, и с възможност за
до тунера все още принад-
всички четири комбинации нала. Разстояния от няколко по-голям избор за крайния
лежи на коаксиалния кабел.
‘обхват/поляризация’ могат километра могат да бъдат потребител.
да бъдат излъчвани през покрити без съществена
Поради тази причина,
един кабел по едно и също загуба на сигнал; Global Трябва да споменем още,
Global Invacom вече са напра-
време. Invacom вече са извършили че фибро-оптичната техно-
вили контакти с производи-
някои полеви тестове в това логия на Global Invacom ще
телите на тунерите с идеята
Това води до още едно пре- отношение. Освен това, революционизира достъпа
да вкарат фибро-оптичната
димство - сигналът може да оптичната система има по- до Интернет в бъдеще, тъй
технология директно в при-
разпределя между 32 изхода, ниски материални разходи, като няма друга по-бърза
емника. За крайния потреби-
в сравнение със системите, връзка от тази на фибро-
като всеки един от тях може тел това означава, че няма да
използващи скъпите мултик- оптичния кабел; да не заб-
да работи напълно незави- има необходимост от конвер-
лючове. равяме също, че този кабел
симо от другите. Друго пре- тираща кутия и, че сигнала
имущество е, че могат да се ще може да се пренася циф- може да пренася и всички
пуснат фибро-оптични кабели Цени рово директно до чипсета на наши любими сателитни
с много голяма дължина, без Колко ще струва премина- приемника. телевизионни сигнали.

Свидетели сме на нача-
лото на нова ера в директ-
ното сателитно приемане и
само след няколко години
ще гледаме на коаксиалния
кабел като на музеен експо-
нат, а не като компонент в
нашите сателитни системи.
И всичко това, благодарение
на иновационни компании
като Global Invacom!

Защитна метална оплетка на фибро-оптичния кабел

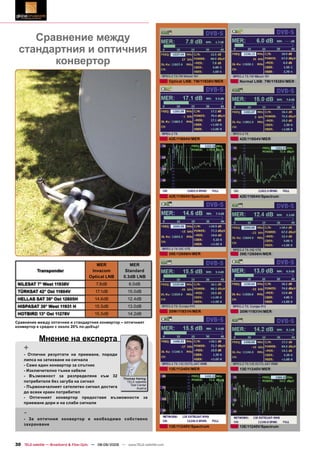

Сравнение между
стандартния и оптичния
конвертор
Optical LNB: 7W/11938V/MER Normal LNB: 7W/11938V/MER

42E/11804V/MER 42E/11804V/MER

42E/11804V/Spectrum 42E/11804V/Spectrum

39E/12606H/MER 39E/12606H/MER

MER MER
Transponder Invacom Standard
Optical LNB 0.3dB LNB
NILESAT 7° West 11938V 7.8dB 6.0dB
TÜRKSAT 42° Ost 11804V 17.1dB 15.0dB
HELLAS SAT 39° Ost 12605H 14.6dB 12.4dB
HISPASAT 30° West 11931 H 15.5dB 13.0dB
30W/11931H/MER 30W/11931H/MER
HOTBIRD 13° Ost 11278V 15.5dB 14.2dB
Сравнение между оптичния и стандартния конвертор – оптичният
конвертор е средно с около 20% по-добър!

Мнение на експерта
+
- Отлични резултати на приемане, поради
липса на затихване на сигнала
- Само един конвертор за спътник
- Изключително тънки кабели 13E/11240V/MER 13E/11240V/MER
- Възможност за разпределяне към 32
Thomas Haring
потребителя без загуба на сигнал TELE-satellite
Test Center
- Първоначалният сателитен сигнал достига Austria
до всеки краен потребител
- Оптичният конвертор предоставя възможности за
приемане дори и на слаби сигнали

-
- За оптичния конвертор е необходимо собствено
захранване
13E/11240V/Spectrum 13E/11240V/Spectrum


Gi

More Related Content

Viewers also liked

Similar to Gi

More from TELE-satellite bul

Gi
