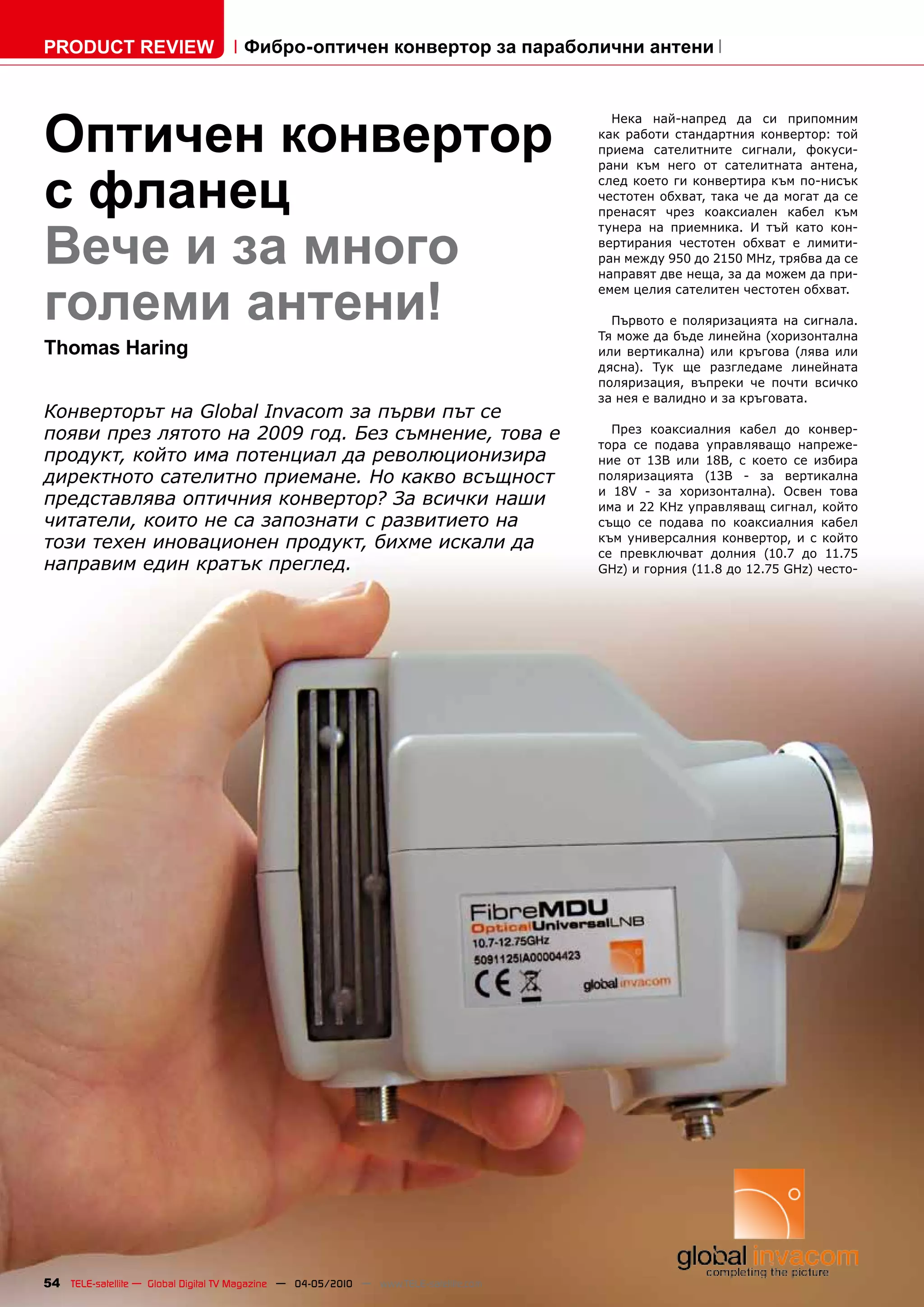

1. PRODUCT REVIEW Фибро-оптичен конвертор за параболични антени
Оптичен конвертор
Нека най-напред да си припомним
как работи стандартния конвертор: той
приема сателитните сигнали, фокуси-
с фланец
рани към него от сателитната антена,
след което ги конвертира към по-нисък
честотен обхват, така че да могат да се
пренасят чрез коаксиален кабел към
Вече и за много
тунера на приемника. И тъй като кон-
вертирания честотен обхват е лимити-
ран между 950 до 2150 MHz, трябва да се
направят две неща, за да можем да при-
големи антени! емем целия сателитен честотен обхват.
Първото е поляризацията на сигнала.
Тя може да бъде линейна (хоризонтална
Thomas Haring или вертикална) или кръгова (лява или
дясна). Тук ще разгледаме линейната
поляризация, въпреки че почти всичко
за нея е валидно и за кръговата.
Конверторът на Global Invacom за първи път се
появи през лятото на 2009 год. Без съмнение, това е През коаксиалния кабел до конвер-
тора се подава управляващо напреже-
продукт, който има потенциал да революционизира ние от 13В или 18В, с което се избира
директното сателитно приемане. Но какво всъщност поляризацията (13В - за вертикална
и 18V - за хоризонтална). Освен това
представлява оптичния конвертор? За всички наши има и 22 KHz управляващ сигнал, който
читатели, които не са запознати с развитието на също се подава по коаксиалния кабел
този техен иновационен продукт, бихме искали да към универсалния конвертор, и с който
се превключват долния (10.7 до 11.75
направим един кратък преглед. GHz) и горния (11.8 до 12.75 GHz) често-
54 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com

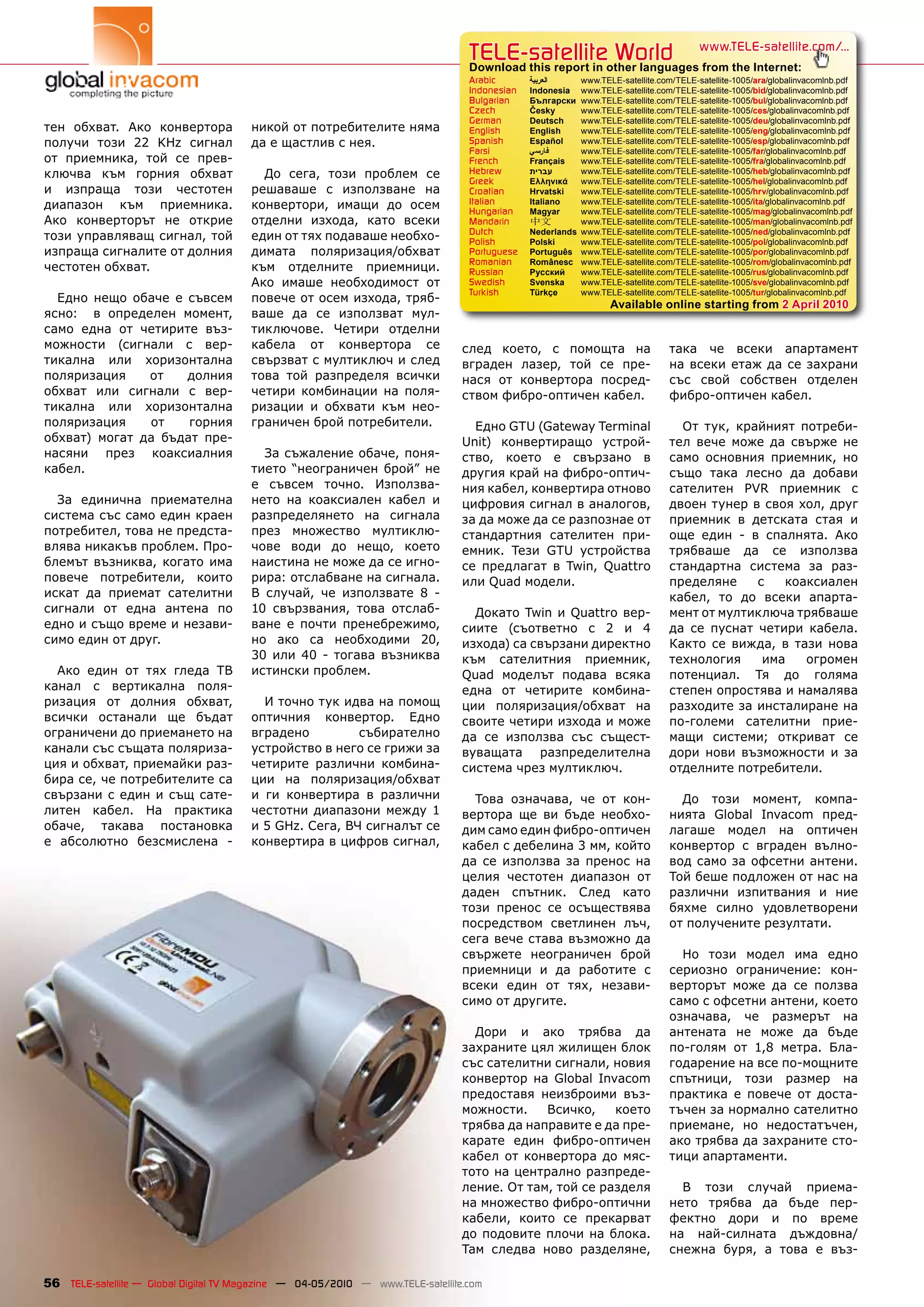

2. TELE-satellite World www.TELE-satellite.com/...
Download this report in other languages from the Internet:
Arabic ‫العربية‬ www.TELE-satellite.com/TELE-satellite-1005/ara/globalinvacomlnb.pdf
Indonesian Indonesia www.TELE-satellite.com/TELE-satellite-1005/bid/globalinvacomlnb.pdf
Bulgarian Български www.TELE-satellite.com/TELE-satellite-1005/bul/globalinvacomlnb.pdf
Czech Česky www.TELE-satellite.com/TELE-satellite-1005/ces/globalinvacomlnb.pdf
German Deutsch www.TELE-satellite.com/TELE-satellite-1005/deu/globalinvacomlnb.pdf
тен обхват. Ако конвертора никой от потребителите няма English English www.TELE-satellite.com/TELE-satellite-1005/eng/globalinvacomlnb.pdf
получи този 22 KHz сигнал да е щастлив с нея. Spanish Español www.TELE-satellite.com/TELE-satellite-1005/esp/globalinvacomlnb.pdf
Farsi ‫فارس ي‬ www.TELE-satellite.com/TELE-satellite-1005/far/globalinvacomlnb.pdf
от приемника, той се прев- French Français www.TELE-satellite.com/TELE-satellite-1005/fra/globalinvacomlnb.pdf
ключва към горния обхват До сега, този проблем се Hebrew ‫עברית‬ www.TELE-satellite.com/TELE-satellite-1005/heb/globalinvacomlnb.pdf
Greek Ελληνικά www.TELE-satellite.com/TELE-satellite-1005/hel/globalinvacomlnb.pdf
и изпраща този честотен решаваше с използване на Croatian Hrvatski www.TELE-satellite.com/TELE-satellite-1005/hrv/globalinvacomlnb.pdf
диапазон към приемника. конвертори, имащи до осем Italian Italiano www.TELE-satellite.com/TELE-satellite-1005/ita/globalinvacomlnb.pdf
Hungarian Magyar www.TELE-satellite.com/TELE-satellite-1005/mag/globalinvacomlnb.pdf
Ако конверторът не открие отделни изхода, като всеки Mandarin 中文 www.TELE-satellite.com/TELE-satellite-1005/man/globalinvacomlnb.pdf
Dutch Nederlands www.TELE-satellite.com/TELE-satellite-1005/ned/globalinvacomlnb.pdf
този управляващ сигнал, той един от тях подаваше необхо- Polish Polski www.TELE-satellite.com/TELE-satellite-1005/pol/globalinvacomlnb.pdf
изпраща сигналите от долния димата поляризация/обхват Portuguese Português www.TELE-satellite.com/TELE-satellite-1005/por/globalinvacomlnb.pdf
Romanian Românesc www.TELE-satellite.com/TELE-satellite-1005/rom/globalinvacomlnb.pdf
честотен обхват. към отделните приемници. Russian Русский www.TELE-satellite.com/TELE-satellite-1005/rus/globalinvacomlnb.pdf
Ако имаше необходимост от Swedish Svenska www.TELE-satellite.com/TELE-satellite-1005/sve/globalinvacomlnb.pdf
Turkish Türkçe www.TELE-satellite.com/TELE-satellite-1005/tur/globalinvacomlnb.pdf
Едно нещо обаче е съвсем повече от осем изхода, тряб- Available online starting from 2 April 2010
ясно: в определен момент, ваше да се използват мул-
само една от четирите въз- тиключове. Четири отделни
можности (сигнали с вер- кабела от конвертора се след което, с помощта на така че всеки апартамент
тикална или хоризонтална свързват с мултиключ и след вграден лазер, той се пре- на всеки етаж да се захрани
поляризация от долния това той разпределя всички нася от конвертора посред- със свой собствен отделен
обхват или сигнали с вер- четири комбинации на поля- ством фибро-оптичен кабел. фибро-оптичен кабел.
тикална или хоризонтална ризации и обхвати към нео-
поляризация от горния граничен брой потребители. Едно GTU (Gateway Terminal От тук, крайният потреби-
обхват) могат да бъдат пре- Unit) конвертиращо устрой- тел вече може да свърже не
насяни през коаксиалния За съжаление обаче, поня- ство, което е свързано в само основния приемник, но
кабел. тието “неограничен брой” не другия край на фибро-оптич- също така лесно да добави
е съвсем точно. Използва- ния кабел, конвертира отново сателитен PVR приемник с
За единична приемателна нето на коаксиален кабел и цифровия сигнал в аналогов, двоен тунер в своя хол, друг
система със само един краен разпределянето на сигнала за да може да се разпознае от приемник в детската стая и
потребител, това не предста- през множество мултиклю- стандартния сателитен при- още един - в спалнята. Ако
влява никакъв проблем. Про- чове води до нещо, което емник. Тези GTU устройства трябваше да се използва
блемът възниква, когато има наистина не може да се игно- се предлагат в Twin, Quattro стандартна система за раз-
повече потребители, които рира: отслабване на сигнала. или Quad модели. пределяне с коаксиален
искат да приемат сателитни В случай, че използвате 8 - кабел, то до всеки апарта-
сигнали от една антена по 10 свързвания, това отслаб- Докато Twin и Quattro вер- мент от мултиключа трябваше
едно и също време и незави- ване е почти пренебрежимо, сиите (съответно с 2 и 4 да се пуснат четири кабела.
симо един от друг. но ако са необходими 20, изхода) са свързани директно Както се вижда, в тази нова
30 или 40 - тогава възниква към сателитния приемник, технология има огромен
Ако един от тях гледа ТВ истински проблем. Quad моделът подава всяка потенциал. Тя до голяма
канал с вертикална поля- една от четирите комбина- степен опростява и намалява
ризация от долния обхват, И точно тук идва на помощ ции поляризация/обхват на разходите за инсталиране на
всички останали ще бъдат оптичния конвертор. Едно своите четири изхода и може по-големи сателитни прие-
ограничени до приемането на вградено събирателно да се използва със същест- мащи системи; откриват се
канали със същата поляриза- устройство в него се грижи за вуващата разпределителна дори нови възможности и за
ция и обхват, приемайки раз- четирите различни комбина- система чрез мултиключ. отделните потребители.
бира се, че потребителите са ции на поляризация/обхват
свързани с един и същ сате- и ги конвертира в различни Това означава, че от кон- До този момент, компа-
литен кабел. На практика честотни диапазони между 1 вертора ще ви бъде необхо- нията Global Invacom пред-
обаче, такава постановка и 5 GHz. Сега, ВЧ сигналът се дим само един фибро-оптичен лагаше модел на оптичен
е абсолютно безсмислена - конвертира в цифров сигнал, кабел с дебелина 3 мм, който конвертор с вграден вълно-
да се използва за пренос на вод само за офсетни антени.
целия честотен диапазон от Той беше подложен от нас на
даден спътник. След като различни изпитвания и ние
този пренос се осъществява бяхме силно удовлетворени
посредством светлинен лъч, от получените резултати.
сега вече става възможно да
свържете неограничен брой Но този модел има едно
приемници и да работите с сериозно ограничение: кон-
всеки един от тях, незави- верторът може да се ползва
симо от другите. само с офсетни антени, което
означава, че размерът на
Дори и ако трябва да антената не може да бъде
захраните цял жилищен блок по-голям от 1,8 метра. Бла-
със сателитни сигнали, новия годарение на все по-мощните
конвертор на Global Invacom спътници, този размер на
предоставя неизброими въз- практика е повече от доста-
можности. Всичко, което тъчен за нормално сателитно
трябва да направите е да пре- приемане, но недостатъчен,
карате един фибро-оптичен ако трябва да захраните сто-
кабел от конвертора до мяс- тици апартаменти.
тото на централно разпреде-
ление. От там, той се разделя В този случай приема-
на множество фибро-оптични нето трябва да бъде пер-
кабели, които се прекарват фектно дори и по време
до подовите плочи на блока. на най-силната дъждовна/
Там следва ново разделяне, снежна буря, а това е въз-
56 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com

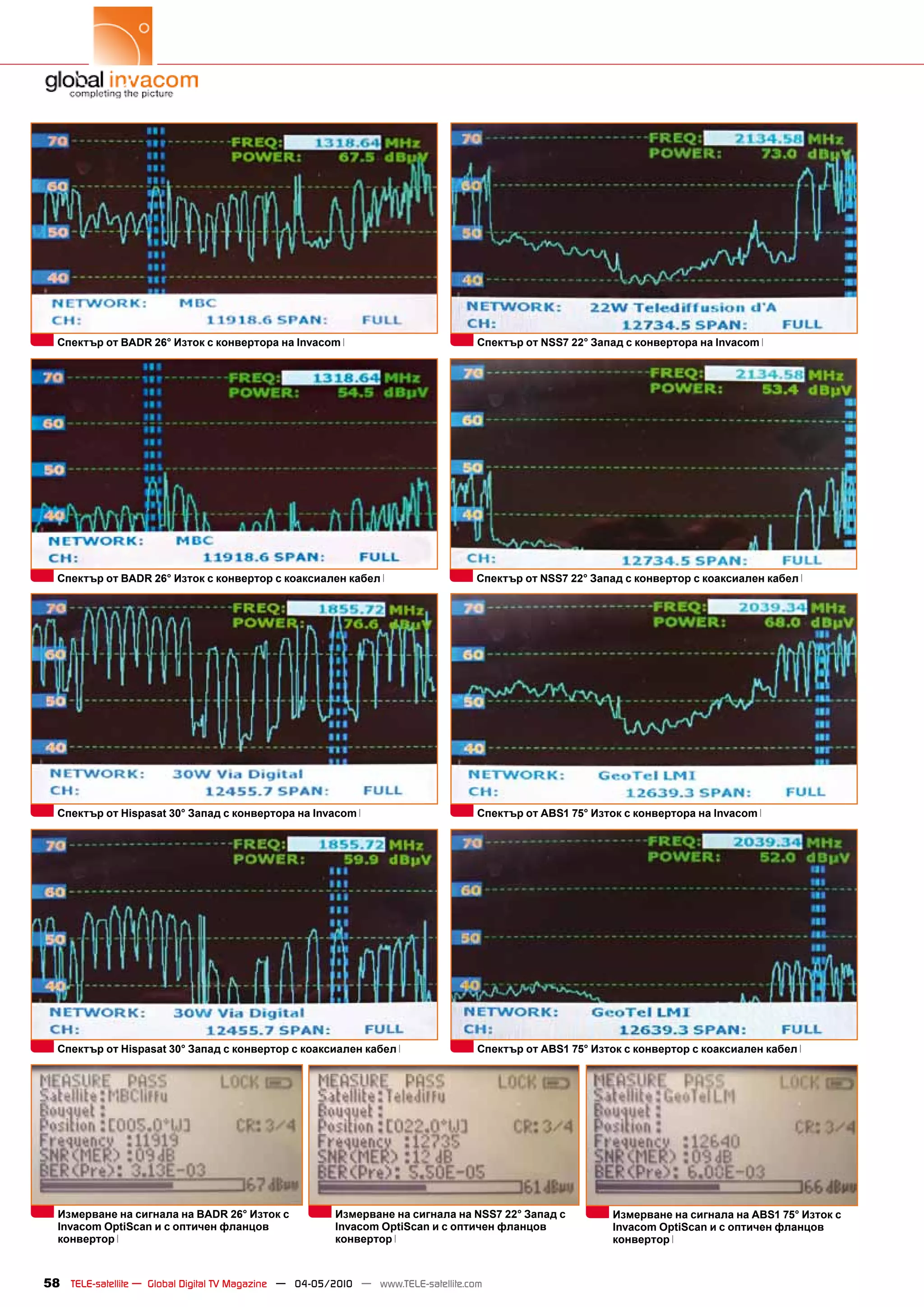

3. Спектър от BADR 26° Изток с конвертора на Invacom Спектър от NSS7 22° Запад с конвертора на Invacom
Спектър от BADR 26° Изток с конвертор с коаксиален кабел Спектър от NSS7 22° Запад с конвертор с коаксиален кабел
Спектър от Hispasat 30° Запад с конвертора на Invacom Спектър от ABS1 75° Изток с конвертора на Invacom
Спектър от Hispasat 30° Запад с конвертор с коаксиален кабел Спектър от ABS1 75° Изток с конвертор с коаксиален кабел
Измерване на сигнала на BADR 26° Изток с Измерване на сигнала на NSS7 22° Запад с Измерване на сигнала на ABS1 75° Изток с
Invacom OptiScan и с оптичен фланцов Invacom OptiScan и с оптичен фланцов Invacom OptiScan и с оптичен фланцов
конвертор конвертор конвертор
58 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com

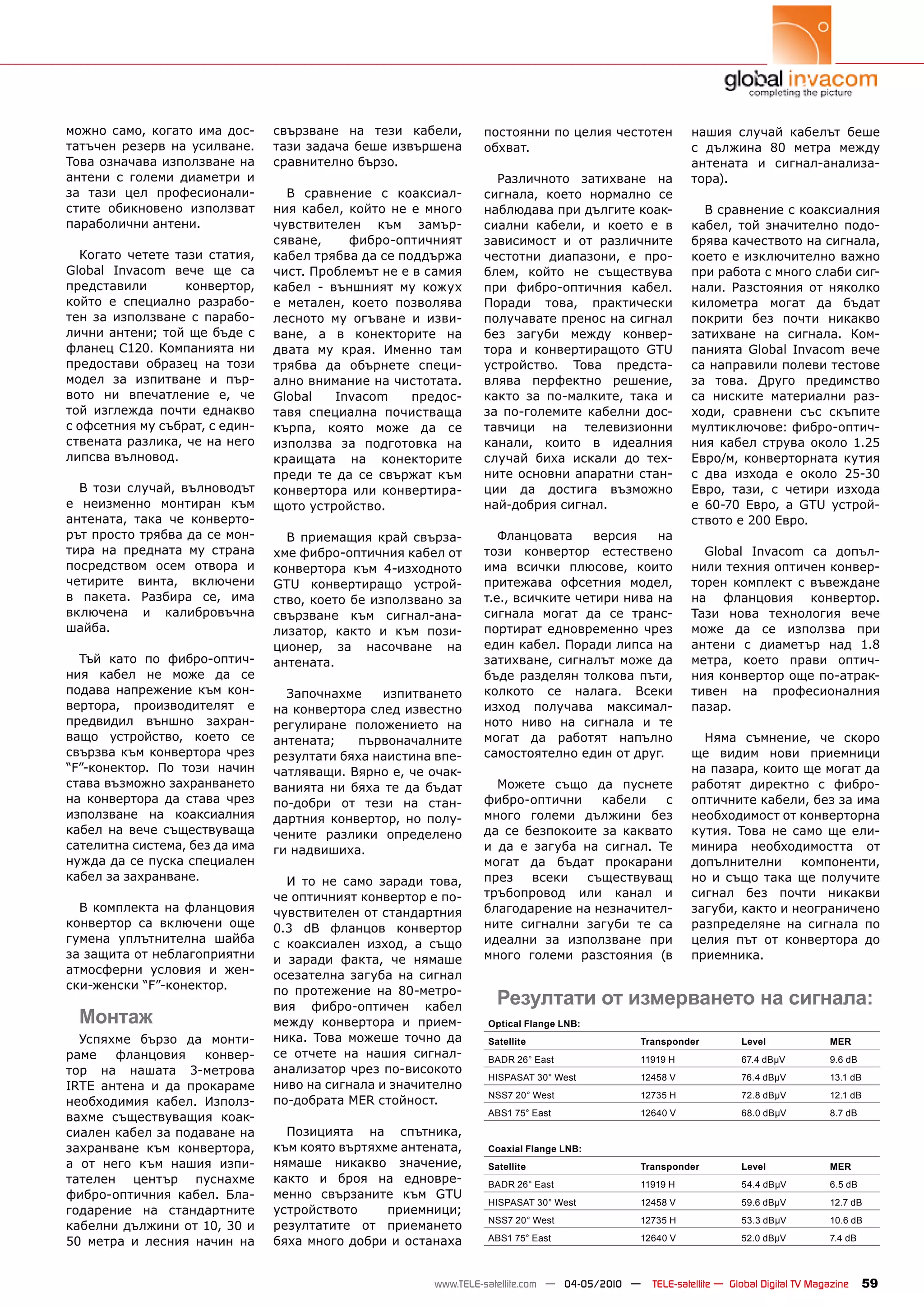

4. можно само, когато има дос- свързване на тези кабели, постоянни по целия честотен нашия случай кабелът беше
татъчен резерв на усилване. тази задача беше извършена обхват. с дължина 80 метра между
Това означава използване на сравнително бързо. антената и сигнал-анализа-
антени с големи диаметри и Различното затихване на тора).
за тази цел професионали- В сравнение с коаксиал- сигнала, което нормално се
стите обикновено използват ния кабел, който не е много наблюдава при дългите коак- В сравнение с коаксиалния
параболични антени. чувствителен към замър- сиални кабели, и което е в кабел, той значително подо-
сяване, фибро-оптичният зависимост и от различните брява качеството на сигнала,
Когато четете тази статия, кабел трябва да се поддържа честотни диапазони, е про- което е изключително важно
Global Invacom вече ще са чист. Проблемът не е в самия блем, който не съществува при работа с много слаби сиг-
представили конвертор, кабел - външният му кожух при фибро-оптичния кабел. нали. Разстояния от няколко
който е специално разрабо- е метален, което позволява Поради това, практически километра могат да бъдат
тен за използване с парабо- лесното му огъване и изви- получавате пренос на сигнал покрити без почти никакво
лични антени; той ще бъде с ване, а в конекторите на без загуби между конвер- затихване на сигнала. Ком-
фланец C120. Компанията ни двата му края. Именно там тора и конвертиращото GTU панията Global Invacom вече
предостави образец на този трябва да обърнете специ- устройство. Това предста- са направили полеви тестове
модел за изпитване и пър- ално внимание на чистотата. влява перфектно решение, за това. Друго предимство
вото ни впечатление е, че Global Invacom предос- както за по-малките, така и са ниските материални раз-
той изглежда почти еднакво тавя специална почистваща за по-големите кабелни дос- ходи, сравнени със скъпите
с офсетния му събрат, с един- кърпа, която може да се тавчици на телевизионни мултиключове: фибро-оптич-
ствената разлика, че на него използва за подготовка на канали, които в идеалния ния кабел струва около 1.25
липсва вълновод. краищата на конекторите случай биха искали до тех- Евро/м, конверторната кутия
преди те да се свържат към ните основни апаратни стан- с два изхода е около 25-30
В този случай, вълноводът конвертора или конвертира- ции да достига възможно Евро, тази, с четири изхода
е неизменно монтиран към щото устройство. най-добрия сигнал. е 60-70 Евро, а GTU устрой-
антената, така че конверто- ството е 200 Евро.
рът просто трябва да се мон- В приемащия край свърза- Фланцовата версия на
тира на предната му страна хме фибро-оптичния кабел от този конвертор естествено Global Invacom са допъл-
посредством осем отвора и конвертора към 4-изходното има всички плюсове, които нили техния оптичен конвер-
четирите винта, включени GTU конвертиращо устрой- притежава офсетния модел, торен комплект с въвеждане
в пакета. Разбира се, има ство, което бе използвано за т.е., всичките четири нива на на фланцовия конвертор.
включена и калибровъчна свързване към сигнал-ана- сигнала могат да се транс- Тази нова технология вече
шайба. лизатор, както и към пози- портират едновременно чрез може да се използва при
ционер, за насочване на един кабел. Поради липса на антени с диаметър над 1.8
Тъй като по фибро-оптич- антената. затихване, сигналът може да метра, което прави оптич-
ния кабел не може да се бъде разделян толкова пъти, ния конвертор още по-атрак-
подава напрежение към кон- Започнахме изпитването колкото се налага. Всеки тивен на професионалния
вертора, производителят е на конвертора след известно изход получава максимал- пазар.
предвидил външно захран- регулиране положението на ното ниво на сигнала и те
ващо устройство, което се антената; първоначалните могат да работят напълно Няма съмнение, че скоро
свързва към конвертора чрез резултати бяха наистина впе- самостоятелно един от друг. ще видим нови приемници
“F”-конектор. По този начин чатляващи. Вярно е, че очак- на пазара, които ще могат да
става възможно захранването ванията ни бяха те да бъдат Можете също да пуснете работят директно с фибро-
на конвертора да става чрез по-добри от тези на стан- фибро-оптични кабели с оптичните кабели, без за има
използване на коаксиалния дартния конвертор, но полу- много големи дължини без необходимост от конверторна
кабел на вече съществуваща чените разлики определено да се безпокоите за каквато кутия. Това не само ще ели-
сателитна система, без да има ги надвишиха. и да е загуба на сигнал. Те минира необходимостта от
нужда да се пуска специален могат да бъдат прокарани допълнителни компоненти,
кабел за захранване. И то не само заради това, през всеки съществуващ но и също така ще получите
че оптичният конвертор е по- тръбопровод или канал и сигнал без почти никакви
В комплекта на фланцовия чувствителен от стандартния благодарение на незначител- загуби, както и неограничено
конвертор са включени още 0.3 dB фланцов конвертор ните сигнални загуби те са разпределяне на сигнала по
гумена уплътнителна шайба с коаксиален изход, а също идеални за използване при целия път от конвертора до
за защита от неблагоприятни и заради факта, че нямаше много големи разстояния (в приемника.
атмосферни условия и жен- осезателна загуба на сигнал
ски-женски “F”-конектор. по протежение на 80-метро-
вия фибро-оптичен кабел
Резултати от измерването на сигнала:
Монтаж между конвертора и прием- Optical Flange LNB:
Успяхме бързо да монти- ника. Това можеше точно да Satellite Transponder Level MER
раме фланцовия конвер- се отчете на нашия сигнал- BADR 26° East 11919 H 67.4 dBµV 9.6 dB
тор на нашата 3-метрова анализатор чрез по-високото
HISPASAT 30° West 12458 V 76.4 dBµV 13.1 dB
IRTE антена и да прокараме ниво на сигнала и значително
NSS7 20° West 12735 H 72.8 dBµV 12.1 dB
необходимия кабел. Използ- по-добрата MER стойност.
ABS1 75° East 12640 V 68.0 dBµV 8.7 dB
вахме съществуващия коак-
сиален кабел за подаване на Позицията на спътника,
захранване към конвертора, към която въртяхме антената, Coaxial Flange LNB:
а от него към нашия изпи- нямаше никакво значение, Satellite Transponder Level MER
тателен център пуснахме както и броя на едновре- BADR 26° East 11919 H 54.4 dBµV 6.5 dB
фибро-оптичния кабел. Бла- менно свързаните към GTU
HISPASAT 30° West 12458 V 59.6 dBµV 12.7 dB
годарение на стандартните устройството приемници;
NSS7 20° West 12735 H 53.3 dBµV 10.6 dB
кабелни дължини от 10, 30 и резултатите от приемането
50 метра и лесния начин на бяха много добри и останаха ABS1 75° East 12640 V 52.0 dBµV 7.4 dB
www.TELE-satellite.com — 04-05/2010 — TELE-satellite — Global Digital TV Magazine 59
