Device Modeling Report



COMPONENTS:
DIODE/GENERAL PURPOSE RECTIFIER/PROFESSIONAL
PART NUMBER: FML-G14S
MANUFACTURER: SANKEN
REMARK: TA=25 degree C




                     Bee Technologies Inc.




    All Rights Reserved Copyright (C) Bee Technologies Inc. 2004
Forward Current Characteristic


Circuit Simulation Result




Evaluation Circuit


                                             R1

                                             10m


                                     V1
                             0Vdc                            U4
                                                       FML-G14S




                                                   0




               All Rights Reserved Copyright (C) Bee Technologies Inc. 2004

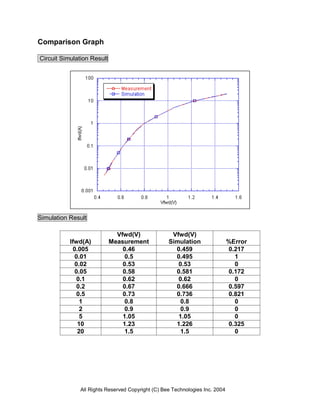

Comparison Graph

Circuit Simulation Result




Simulation Result

                              Vfwd(V)              Vfwd(V)
           Ifwd(A)          Measurement           Simulation                 %Error
            0.005               0.46                0.459                    0.217
             0.01                0.5                0.495                      1
             0.02               0.53                 0.53                      0
             0.05               0.58                0.581                    0.172
              0.1               0.62                 0.62                      0
              0.2               0.67                0.666                    0.597
              0.5               0.73                0.736                    0.821
               1                 0.8                  0.8                      0
               2                 0.9                  0.9                      0
               5                1.05                 1.05                      0
              10                1.23                1.226                    0.325
              20                 1.5                  1.5                      0




              All Rights Reserved Copyright (C) Bee Technologies Inc. 2004

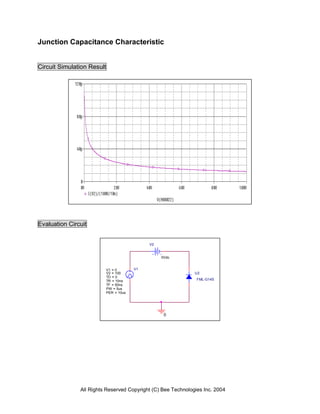

Junction Capacitance Characteristic


Circuit Simulation Result




Evaluation Circuit


                                              V2


                                                   0Vdc


                            V1 = 0       V1
                            V2 = 100                          U2
                            TD = 0
                            TR = 10ns                          FML-G14S
                            TF = 50ns
                            PW = 5us
                            PER = 10us




                                                    0




               All Rights Reserved Copyright (C) Bee Technologies Inc. 2004
Comparison Graph


Circuit Simulation Result




Simulation Result

                              Cj(pF)                   Cj(pF)
         Vrev(V)            Measurement              Simulation               %Error
            0                 118.31                   118.31                    0
           0.1                107.87                   110.51                 2.447
           0.2                100.25                  103.163                 2.905
           0.5                 83.97                    86.02                 2.441
            1                  70.11                    69.26                 1.212
            2                  56.28                   56.669                 0.691
            5                  40.73                   40.773                 0.105
           10                  31.22                   31.192                 0.089
           20                  23.63                   23.786                  0.66
           50                  16.86                   16.455                 2.402
           100                 12.18                   12.542                 2.972




               All Rights Reserved Copyright (C) Bee Technologies Inc. 2004
Reverse Recovery Characteristic


Circuit Simulation Result




Evaluation Circuit


                                                   R1


                                                    50


                               V1 = -9.2v   V1
                               V2 = 10.7v                      U3
                               TD = 0
                               TR = 10ns                 FML-G14S
                               TF = 10ns
                               PW = 20us
                               PER = 50us




                                                     0




Compare Measurement vs. Simulation

         Symbol        Measurement                Simulation                  Error(%)
            trj            9.6               ns      9.635          ns         0.364
           trb             18                ns     17.969          ns         0.172



               All Rights Reserved Copyright (C) Bee Technologies Inc. 2004
Reverse Recovery Characteristic                                         Reference




                                                 Measurement




Trj=9.60(ns)
Trb=18.0(ns)
Conditions:Ifwd=lrev=0.2(A),Rl=50




                                                     Example




                              Relation between trj and trb




             All Rights Reserved Copyright (C) Bee Technologies Inc. 2004
