社内勉強会で発表した内容です。 ログの収集、分析、可視化までを行なう、 「Fluentd」 「Elasticsearch」 「Kibana」の組み合わせのうち、 今回は「Fluentd」について発表を行いました。 ログの収集方法から、出力先までを柔軟にカスタマイズできるオープンソース・ソフトウェアです。

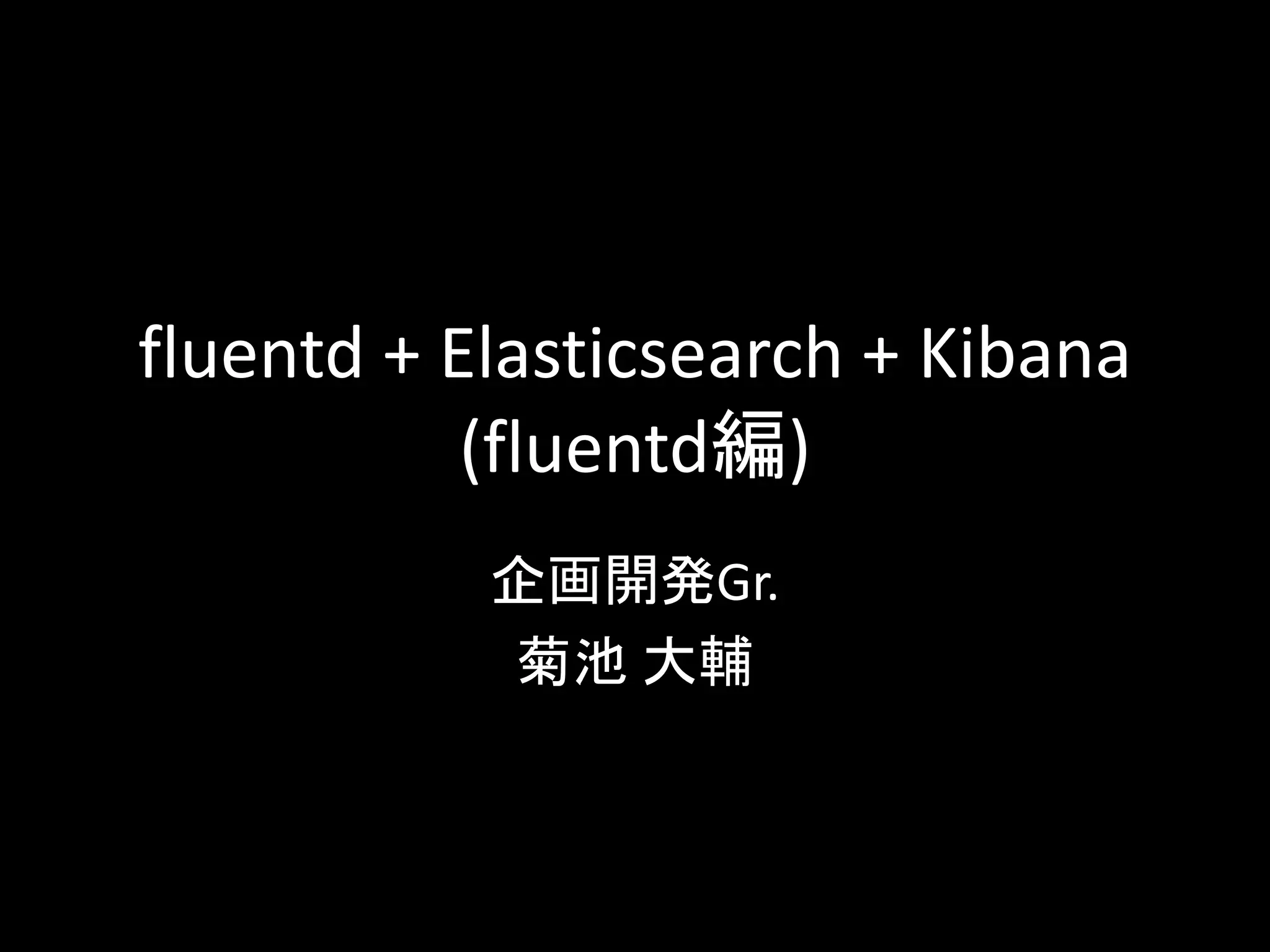

1. fluentd + Elasticsearch + Kibana
(fluentd編)
企画開発Gr.
菊池大輔

2. 概要
• Fluentd + Elasticsearch + Kibana
• Fluentdについて
• とあるプロジェクトの一例

3. Fluentd + Elasticsearch+ Kibana
ログの収集から可視化まで行なう
• Fluentdでログを収集して・・・
• Elasticsearchで溜め、集計して・・・
• Kibanaで可視化する！

4. 図で表すと・・・
ログを渡す
実際の運用はこうではないが、こんな感じ
ログを収集
ログを収集
ログを収集
可視化！
ログを溜める

5. 今日やるのは・・・
ここ！
ログを渡す
ログを収集
ログを収集
ログを収集
可視化！
ログを溜めて集計

6. Fluentd
• ログの収集方法や出力先を柔軟にカスタマイ
ズできるOSS
• Ruby(一部C)で実装されている
• プログラマブルなログ収集が可能

7. 導入方法
• RPM、DMGパッケージでインストール
• Ruby Gemでインストール
• ソースコードからインストール

8. Fluentdのアーキテクチャ
インプット
プラグイン
(入力元の定義)
HTTP
File tail
forward
exec
バッファ
プラグイン
(バッファ形式)
file
memory
アウトプット
プラグイン
(出力先の定義)
(バッファ)
forward
file
(非バッファ)
copy
stdout
それぞれ用途によって使い分ける。更にプラグインも作成可能！

9. インプットプラグイン
• HTTP
– POST等で受け取ったデータを入力元にする
• File tail
– tail -Fコマンドと同じように、ファイルの末尾を取得
• Forward
– 他のfluentdから送られてきたデータを入力元に
• Exec
– Fluentdが動いているマシンのコマンド実行結果

10. バッファプラグイン
• File
– 出力前のログをファイルにしておく
• Memory
– 出力前のログをメモリ上においておく

11. アウトプットプラグイン
• バッファアウトプットプラグイン
– 出力前にバッファに溜めておき出力する
• Forward：他のfluentdに出力
• File:ファイルに出力
• 非バッファアウトプットプラグイン
– 受け取ったらすぐ出力する
• Copy: 複数の出力先に出力
• Stdout: 受け取ったログを標準出力

12. 他にも・・・
• 紹介したのは「標準プラグイン」
– 既にfluentdのコアとして取り込まれているもの
• プラグイン多数！(コミュニティが活発)
– MySQLのスロークエリログを入力元に
– ElasticsearchやLeftronic、mongoDBを出力先に
• PluginはRubyで書ける

13. インプットプラグインの処理
• イベントを待ち受ける
• ログを取得すると、以下の情報を付加する
– タグデータ(出力先を決めるためのもの)
– 時刻データ(ログのタイムスタンプ)
• アウトプットプラグインに渡す
– タグデータを基に処理を振り分ける

14. アウトプットプラグインの処理
• タグ、時刻各データをまとめたもの(Chunk)を
Queueに入れる
(バッファアウトプットプラグインの場合)
• 出力先の形式(ファイル、JSON、etc…)に合わ
せて出力する

15. fluentdの設定ファイル(入力例)
<source>
type tail
path /var/log/httpd-access.log
tag apache.access
format apache
</source>
・Apacheログの末尾を読み取る
・タグ(出力先を決める際に使うもの)を「apache.access」とする

16. fluentdの設定ファイル(出力例)
<match apache.access>
type copy
<store>
type forward
buffer_type file
send_timeout 60s
<server>
host 192.168.11.3
</server>
</store>
:
</match>
バッファ（file）に溜めてから送信
Copy
Forward
…
…
すぐに送信

17. Webアプリからどう送るか？
• fluent-logger
– RubyのHashやJavaのHashMapを、fluentdが読め
る形にして送信してくれる
– 対応言語多数
• python
• node.js
• Scala
• etc…

18. fluent-logger(Rubyの例)
# loggerを用意して・・・
logger = Fluent::Logger::FluentLogger.new(nil,
{:host => config['fluent_logger'][:host],
:port => config['fluent_logger'][:port] })
# Hashをpostする
logger.post(‘webapp.pageview’,
{ :path => ‘/index’,
:user_id => ‘5500’ }) タグ

19. とあるプロジェクトの一例
Web
サーバ
Watch
サーバ
History
サーバ
Forward
Elasticsearch
プラグイン
アプリから
ログを収集
{ user_id: 33104,
path: ‘/th/companies’}

20. まとめ
• Fluentdは、ログの入力元やバッファの方法、
出力先まで、柔軟なログ収集ができる
• Rubyで書かれており、プラグインもRubyで
開発できる
