Away3Dと3dsMaxを使った3Dモデルの表示 基本的なマテリアル設定

1. Away3Dと3dsMaxを使った
3Dモデルの表示
- 基本的なマテリアル設定 -
2012.12.19(水)
場所：株式会社ICSからのUSTREAM放送
FLASHUP#14
ICS inc. 鈴木克史
1

2. 本日のメニュー
orange-suzuki.com
2

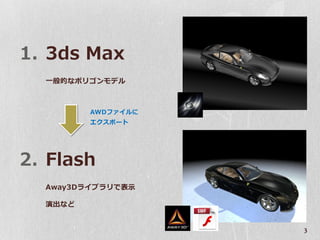

3. 1. 3ds Max
一般的なポリゴンモデル
AWDファイルに
エクスポート
2. Flash
Away3Dライブラリで表示
演出など
3

4. AWDフォーマット

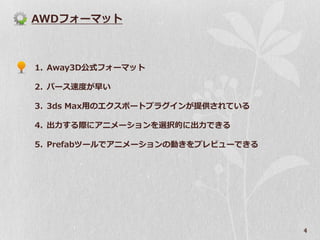

1. Away3D公式フォーマット
2. パース速度が早い
3. 3ds Max用のエクスポートプラグインが提供されている
4. 出力する際にアニメーションを選択的に出力できる
5. Prefabツールでアニメーションの動きをプレビューできる
4

5. AWD出力時のマテリアルについて

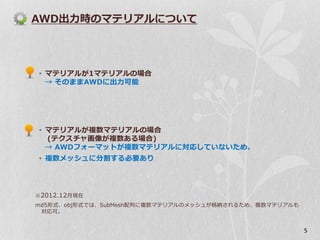

• マテリアルが1マテリアルの場合
→ そのままAWDに出力可能
• マテリアルが複数マテリアルの場合
(テクスチャ画像が複数ある場合)
→ AWDフォーマットが複数マテリアルに対応していないため、
• 複数メッシュに分割する必要あり
※ 2012.12月現在
md5形式、obj形式では、SubMesh配列に複数マテリアルのメッシュが格納されるため、複数マテリアルも
対応可。
5

6. ボディの鏡面反射
SkyBoxクラスを使う
6

7. 鏡面反射率による表示の違い

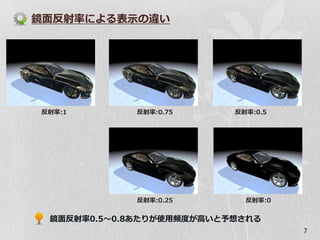

反射率:1 反射率:0.75 反射率:0.5
反射率:0.25 反射率:0
鏡面反射率0.5～0.8あたりが使用頻度が高いと予想される
7

8. スペキュラによる違い

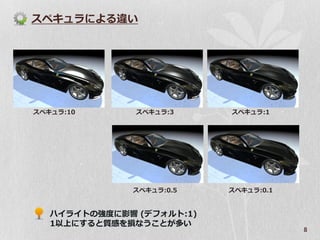

スペキュラ:10 スペキュラ:3 スペキュラ:1
スペキュラ:0.5 スペキュラ:0.1
ハイライトの強度に影響 (デフォルト:1)
1以上にすると質感を損なうことが多い
8

9. グロスによる表示の違い
グロス:200 グロス:100 グロス:50
グロス:25 グロス:5
スペキュラハイライトのシャープネスに影響 (デフォルト:50)
9

10. シェーディングモデルによる違い

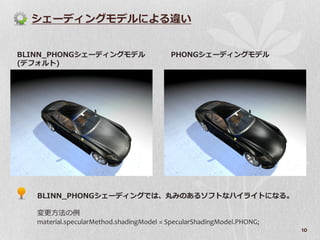

BLINN_PHONGシェーディングモデル PHONGシェーディングモデル
(デフォルト)
BLINN_PHONGシェーディングでは、丸みのあるソフトなハイライトになる。
変更方法の例
material.specularMethod.shadingModel = SpecularShadingModel.PHONG;
10

11. スペキュラマップによる違い
スペキュラマップなし スペキュラマップあり スペキュラマップあり、スペキュラ0.5
スペキュラマップで反射領域を指定することで、
ざらっとしたレザーの質感を表現できる。
11

12. 3Dモデルのロード方法

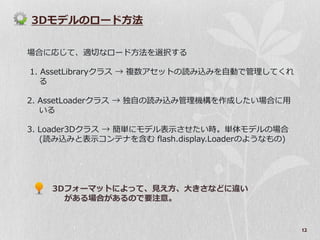

場合に応じて、適切なロード方法を選択する
1. AssetLibraryクラス → 複数アセットの読み込みを自動で管理してくれ
る
2. AssetLoaderクラス → 独自の読み込み管理機構を作成したい場合に用
いる
3. Loader3Dクラス → 簡単にモデル表示させたい時。単体モデルの場合
(読み込みと表示コンテナを含む flash.display.Loaderのようなもの)
3Dフォーマットによって、見え方、大きさなどに違い
がある場合があるので要注意。
12

13. Special Thanks!
Away3D Team
http://away3d.com/
３Ｄ Model Data
http://thefree3dmodels.com/
13

14. おわり
ご意見、ご感想、ご質問など、お気軽にお寄せください。
