Dokumen ini membahas tentang mekanisme ventilasi paru, termasuk anatomi sistem pernapasan dan penggunaan ventilator mekanik dalam menangani gagal napas. Ditekankan juga komplikasi yang mungkin terjadi akibat penggunaan ventilator serta pentingnya pemantauan dan perawatan pasien. Selain itu, terdapat penjelasan mengenai faktor yang mempengaruhi ventilasi dan intervensi fisioterapi untuk meningkatkan efektivitas pernapasan.

1. PASIEN DENGAN
VENTILATOR

2. 2

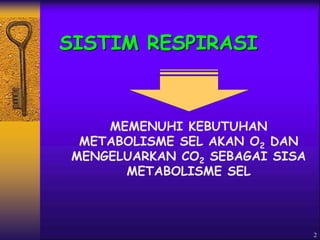

SISTIM RESPIRASI
MEMENUHI KEBUTUHAN
METABOLISME SEL AKAN O2 DAN
MENGELUARKAN CO2 SEBAGAI SISA
METABOLISME SEL

3. 3
Trakea
Bronkus
primer
Bronkus
sekunder
Bronkiolus
terminalis
Saccus
alveolii
Zona
konduksi
Zona
respirasi
Bronkus
tersier
Bronkiolus
Bronkiolus
respiratori
Dari lubang hidung sampai
bronkiolus terminalis disebut
area konduksi (penghantar),
sedangkan dari bronkiolus sampai
alveoli disebut area respirasi
(tempat pertukaran gas)
Dari bronkiolus sampai br.
Terminalis lebih banyak
mengandung otot polos u/
regulasi aliran udara
Dari trakea sampai
bronkiolus banyak
mengandung supporting
cartilage (tlg rawan) yg
berfungsi menjaga agar
jalan nafas tetap
terbuka
STRUKTUR ANATOMI
CABANG BRONKUS

4. 4

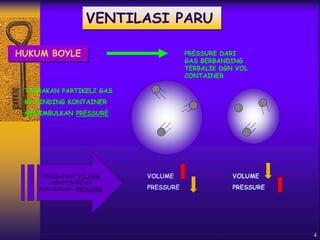

HUKUM BOYLE PRESSURE DARI
GAS BERBANDING
TERBALIK DGN VOL
CONTAINER
VOLUME
PRESSURE
VOLUME
PRESSURE
PERUBAHAN VOLUME
MENYEBABKAN
PERUBAHAN PRESSURE
TABRAKAN PARTIKEL2 GAS
KE DINDING KONTAINER
MENIMBULKAN PRESSURE
VENTILASI PARU

5. 5

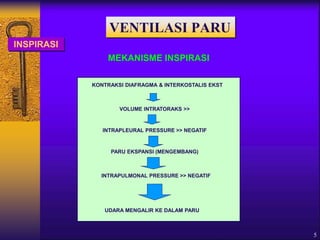

INSPIRASI
MEKANISME INSPIRASI
KONTRAKSI DIAFRAGMA & INTERKOSTALIS EKST
VOLUME INTRATORAKS >>
INTRAPLEURAL PRESSURE >> NEGATIF
PARU EKSPANSI (MENGEMBANG)
INTRAPULMONAL PRESSURE >> NEGATIF
UDARA MENGALIR KE DALAM PARU
VENTILASI PARU

6. 6

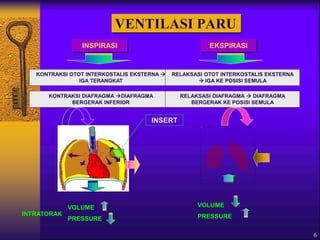

VENTILASI PARU
INSPIRASI
KONTRAKSI OTOT INTERKOSTALIS EKSTERNA 
IGA TERANGKAT
KONTRAKSI DIAFRAGMA DIAFRAGMA
BERGERAK INFERIOR
EKSPIRASI
RELAKSASI OTOT INTERKOSTALIS EKSTERNA
 IGA KE POSISI SEMULA
RELAKSASI DIAFRAGMA  DIAFRAGMA
BERGERAK KE POSISI SEMULA
INTRATORAK
VOLUME
PRESSURE
VOLUME
PRESSURE
INSERT

7. 7

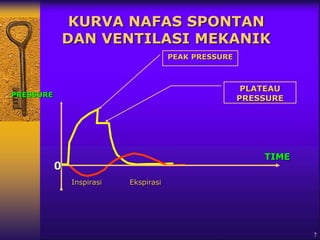

PRESSURE
TIME
Inspirasi Ekspirasi
PLATEAU
PRESSURE
PEAK PRESSURE
0
KURVA NAFAS SPONTAN
DAN VENTILASI MEKANIK

8. 8

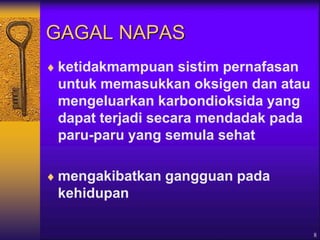

GAGAL NAPAS
 ketidakmampuan sistim pernafasan
untuk memasukkan oksigen dan atau
mengeluarkan karbondioksida yang
dapat terjadi secara mendadak pada
paru-paru yang semula sehat
 mengakibatkan gangguan pada
kehidupan

9. 9

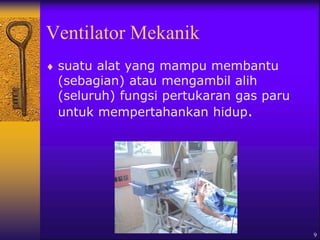

Ventilator Mekanik
 suatu alat yang mampu membantu
(sebagian) atau mengambil alih
(seluruh) fungsi pertukaran gas paru
untuk mempertahankan hidup.

10. 10

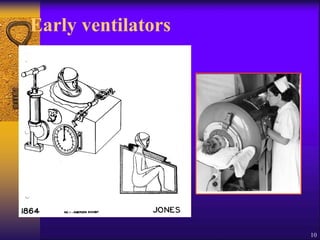

Early ventilators

11. 11

12. 12
Ventilator tekanan positip
 Learning Ventilator

13. 13

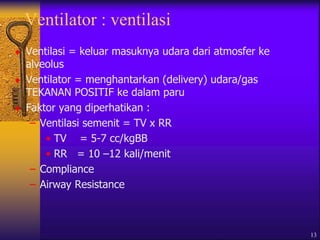

Ventilator : ventilasi
 Ventilasi = keluar masuknya udara dari atmosfer ke
alveolus
 Ventilator = menghantarkan (delivery) udara/gas
TEKANAN POSITIF ke dalam paru
 Faktor yang diperhatikan :
– Ventilasi semenit = TV x RR
• TV = 5-7 cc/kgBB
• RR = 10 –12 kali/menit
– Compliance
– Airway Resistance

14. 14

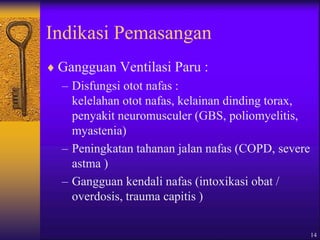

Indikasi Pemasangan
 Gangguan Ventilasi Paru :
– Disfungsi otot nafas :
kelelahan otot nafas, kelainan dinding torax,
penyakit neuromusculer (GBS, poliomyelitis,
myastenia)
– Peningkatan tahanan jalan nafas (COPD, severe
astma )
– Gangguan kendali nafas (intoxikasi obat /
overdosis, trauma capitis )

15. 15

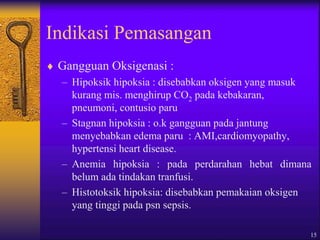

Indikasi Pemasangan
 Gangguan Oksigenasi :
– Hipoksik hipoksia : disebabkan oksigen yang masuk
kurang mis. menghirup CO2 pada kebakaran,
pneumoni, contusio paru
– Stagnan hipoksia : o.k gangguan pada jantung
menyebabkan edema paru : AMI,cardiomyopathy,
hypertensi heart disease.
– Anemia hipoksia : pada perdarahan hebat dimana
belum ada tindakan tranfusi.
– Histotoksik hipoksia: disebabkan pemakaian oksigen
yang tinggi pada psn sepsis.

16. 16

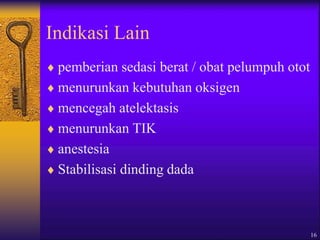

Indikasi Lain
 pemberian sedasi berat / obat pelumpuh otot
 menurunkan kebutuhan oksigen
 mencegah atelektasis
 menurunkan TIK
 anestesia
 Stabilisasi dinding dada

17. 17

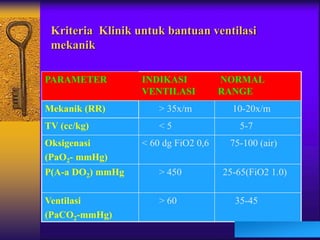

Kriteria Klinik untuk bantuan ventilasi
mekanik
PARAMETER INDIKASI
VENTILASI
NORMAL
RANGE
Mekanik (RR) > 35x/m 10-20x/m
TV (cc/kg) < 5 5-7
Oksigenasi
(PaO2- mmHg)
< 60 dg FiO2 0,6 75-100 (air)
P(A-a DO2) mmHg > 450 25-65(FiO2 1.0)
Ventilasi
(PaCO2-mmHg)
> 60 35-45

18. 18

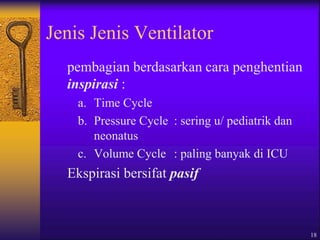

Jenis Jenis Ventilator
pembagian berdasarkan cara penghentian
inspirasi :
a. Time Cycle
b. Pressure Cycle : sering u/ pediatrik dan
neonatus
c. Volume Cycle : paling banyak di ICU
Ekspirasi bersifat pasif

19. 19

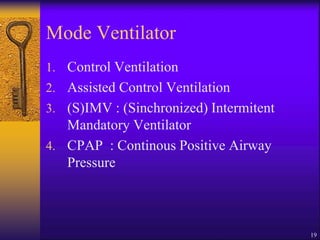

Mode Ventilator
1. Control Ventilation
2. Assisted Control Ventilation
3. (S)IMV : (Sinchronized) Intermitent
Mandatory Ventilator
4. CPAP : Continous Positive Airway
Pressure

20. 20

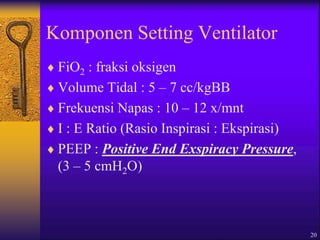

Komponen Setting Ventilator
 FiO2 : fraksi oksigen
 Volume Tidal : 5 – 7 cc/kgBB
 Frekuensi Napas : 10 – 12 x/mnt
 I : E Ratio (Rasio Inspirasi : Ekspirasi)
 PEEP : Positive End Exspiracy Pressure,
(3 – 5 cmH2O)

21. ventilator 21

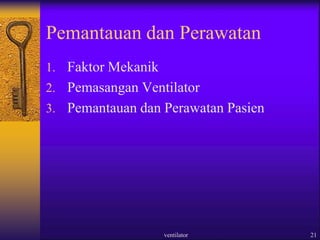

Pemantauan dan Perawatan
1. Faktor Mekanik
2. Pemasangan Ventilator
3. Pemantauan dan Perawatan Pasien

22. 22

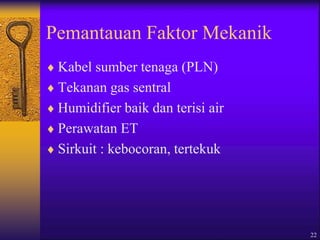

Pemantauan Faktor Mekanik
 Kabel sumber tenaga (PLN)
 Tekanan gas sentral
 Humidifier baik dan terisi air
 Perawatan ET
 Sirkuit : kebocoran, tertekuk

23. 23

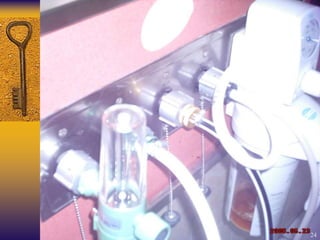

24. 24

25. 25

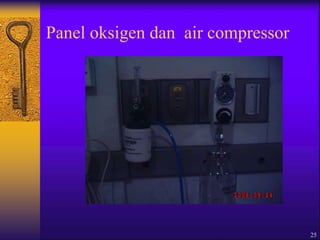

Panel oksigen dan air compressor

26. 26
Setting Ventilator
 Parameter :
• Frekuensi napas
• Volume tidal
• Minute volume
• Peak airway pressure
• Fraksi oksigen
• I : E rasio
• PEEP
• Suhu humidifier

27. 27

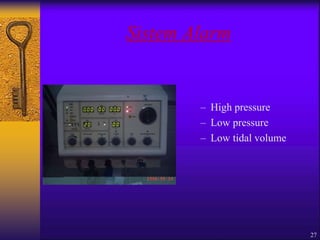

Sistem Alarm
– High pressure
– Low pressure
– Low tidal volume

28. 28

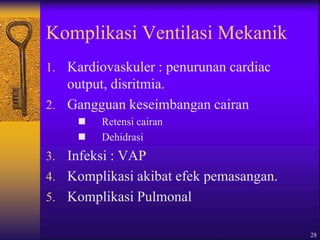

Komplikasi Ventilasi Mekanik
1. Kardiovaskuler : penurunan cardiac
output, disritmia.
2. Gangguan keseimbangan cairan
 Retensi cairan
 Dehidrasi
3. Infeksi : VAP
4. Komplikasi akibat efek pemasangan.
5. Komplikasi Pulmonal

29. 29

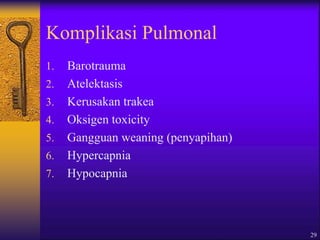

Komplikasi Pulmonal
1. Barotrauma
2. Atelektasis
3. Kerusakan trakea
4. Oksigen toxicity
5. Gangguan weaning (penyapihan)
6. Hypercapnia
7. Hypocapnia

30. 30

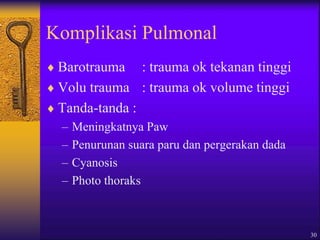

Komplikasi Pulmonal
 Barotrauma : trauma ok tekanan tinggi
 Volu trauma : trauma ok volume tinggi
 Tanda-tanda :
– Meningkatnya Paw
– Penurunan suara paru dan pergerakan dada
– Cyanosis
– Photo thoraks

31. 31

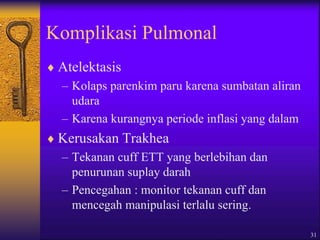

Komplikasi Pulmonal
 Atelektasis
– Kolaps parenkim paru karena sumbatan aliran
udara
– Karena kurangnya periode inflasi yang dalam
 Kerusakan Trakhea
– Tekanan cuff ETT yang berlebihan dan
penurunan suplay darah
– Pencegahan : monitor tekanan cuff dan
mencegah manipulasi terlalu sering.

32. 32

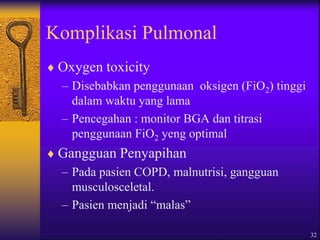

Komplikasi Pulmonal
 Oxygen toxicity
– Disebabkan penggunaan oksigen (FiO2) tinggi
dalam waktu yang lama
– Pencegahan : monitor BGA dan titrasi
penggunaan FiO2 yeng optimal
 Gangguan Penyapihan
– Pada pasien COPD, malnutrisi, gangguan
musculosceletal.
– Pasien menjadi “malas”

33. 33

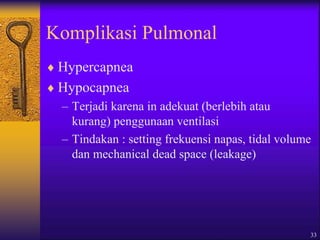

Komplikasi Pulmonal
 Hypercapnea
 Hypocapnea
– Terjadi karena in adekuat (berlebih atau
kurang) penggunaan ventilasi
– Tindakan : setting frekuensi napas, tidal volume
dan mechanical dead space (leakage)

34. 34

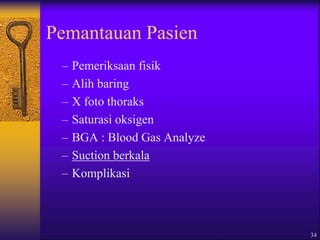

Pemantauan Pasien
– Pemeriksaan fisik
– Alih baring
– X foto thoraks
– Saturasi oksigen
– BGA : Blood Gas Analyze
– Suction berkala
– Komplikasi

35. 35

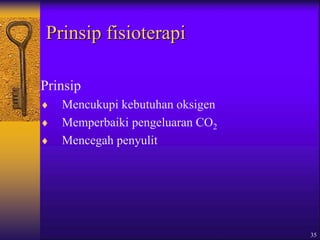

Prinsip fisioterapi
Prinsip
 Mencukupi kebutuhan oksigen
 Memperbaiki pengeluaran CO2
 Mencegah penyulit

36. 36
Masalah fisioterapi
1. Tidak efektifnya pola nafas
2. Tidak efektifnya bersihan jalan nafas

37. 37

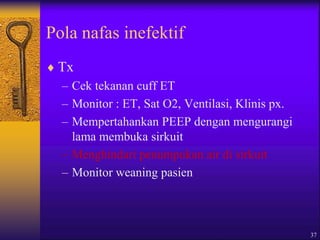

Pola nafas inefektif
 Tx
– Cek tekanan cuff ET
– Monitor : ET, Sat O2, Ventilasi, Klinis px.
– Mempertahankan PEEP dengan mengurangi
lama membuka sirkuit
– Menghindari penumpukan air di sirkuit
– Monitor weaning pasien

38. 38
monitor penimbunan air

39. 39

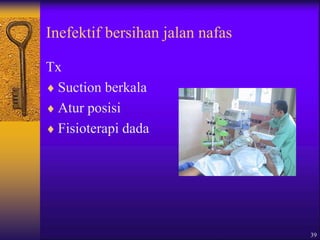

Inefektif bersihan jalan nafas
Tx
 Suction berkala
 Atur posisi
 Fisioterapi dada

40. 40

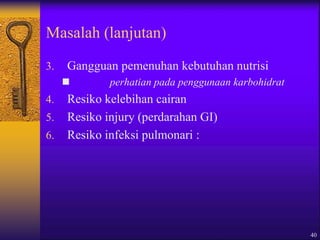

Masalah (lanjutan)
3. Gangguan pemenuhan kebutuhan nutrisi
 perhatian pada penggunaan karbohidrat
4. Resiko kelebihan cairan
5. Resiko injury (perdarahan GI)
6. Resiko infeksi pulmonari :

41. 41

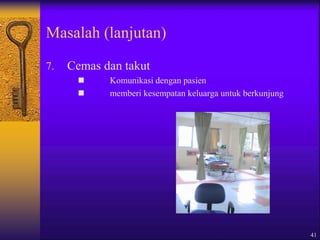

Masalah (lanjutan)
7. Cemas dan takut
 Komunikasi dengan pasien
 memberi kesempatan keluarga untuk berkunjung

42. 42

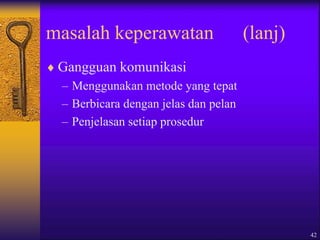

masalah keperawatan (lanj)
 Gangguan komunikasi
– Menggunakan metode yang tepat
– Berbicara dengan jelas dan pelan
– Penjelasan setiap prosedur

43. 43

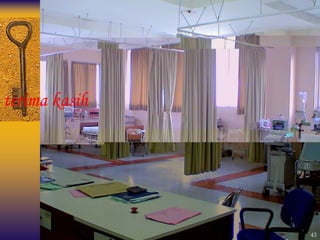

terima kasih
