el doble intermitent

1. exp. 10 El doble intermitent

2. comportament real

3. esquema del circuit

4. inicialment es comenca carregar els condensadors. Tots dos LEDs s'encenen un instant molt, molt breu. molt, molt ràpid

5. molt, molt ràpid

6. considerem, per exemple, que és C2 qui comença a carregar-se abans. A causa d'això, arriba corrent a la base de T1 i es torna passant. molt, molt ràpid

7. això fa que C1 comenci a descarregar-se. El corrent la base de T1 arriba per R3 i a la base de T2 se li “roba” el corrent, per això es bloca i el LED verd no s'ilumina. lent

8. quan C1 s'ha descarregat, comença a carregar-se, fent que arribi corrent a la base de T2 molt, molt ràpid

9. això fa que T2 es torni passant. El LED verd d'il·lumina molt, molt ràpid

10. això permet a C2 descarregar-se, “robant” corrent a la base de T1 que, llavors, es blocarà molt, molt ràpid

11. una vegada carregat C1, deixa de ser conductor i el corrent de la base de T2 passa a través de R2, mentre C2 continua descarregant-se lent

12. quan C2 s'ha descarregat, comença a carregar-se, fent així que arribi corrent a la base de T1 molt, molt ràpid

13. en arribar corrent a la base de T1, aquest es torna passant, el que farà que li “robi” corrent a la base de T2 molt, molt ràpid

14. i, si no arriba corrent a la base de T2, aquest es blocarà (interruptor obert) molt, molt ràpid

15. amb T2 blocat, el LED verd s'il·lumina per la càrrega de C2

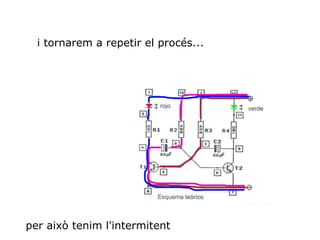

16. i tornarem a repetir el procés... per això tenim l'intermitent

17. tot això ens indica que al nostre sistema ( muntatge ) tenim dos estats estables ( biestable ) que s'alternen
