1. EXERCICIS
SIMULADOR
CIRCUITS
PNEUMÀTICS
Miquel Plana
2n Batxillerat A
Tecnología Industrial

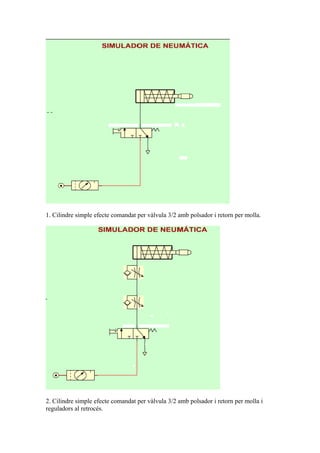

2. 1. Cilindre simple efecte comandat per vàlvula 3/2 amb polsador i retorn per molla.
2. Cilindre simple efecte comandat per vàlvula 3/2 amb polsador i retorn per molla i
reguladors al retrocés.

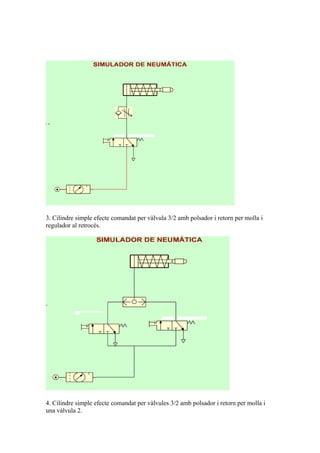

3. 3. Cilindre simple efecte comandat per vàlvula 3/2 amb polsador i retorn per molla i
regulador al retrocés.
4. Cilindre simple efecte comandat per vàlvules 3/2 amb polsador i retorn per molla i
una vàlvula 2.

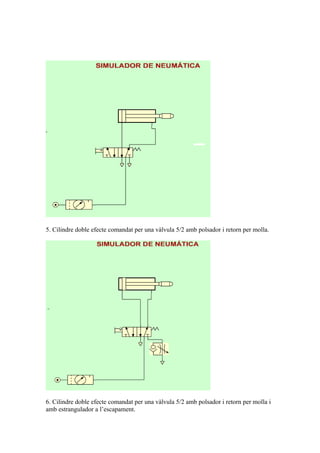

4. 5. Cilindre doble efecte comandat per una vàlvula 5/2 amb polsador i retorn per molla.
6. Cilindre doble efecte comandat per una vàlvula 5/2 amb polsador i retorn per molla i
amb estrangulador a l’escapament.

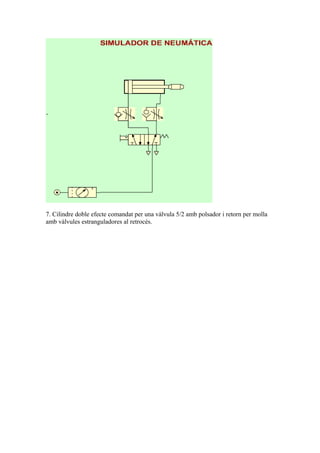

5. 7. Cilindre doble efecte comandat per una vàlvula 5/2 amb polsador i retorn per molla
amb vàlvules estranguladores al retrocés.

6. 7. Cilindre doble efecte comandat per una vàlvula 5/2 amb polsador i retorn per molla
amb vàlvules estranguladores al retrocés.
