産婦人科専攻医向けに，Excelでの成長曲線グラフの作成手順をまとめました。 胎児推定体重自体は適当な値であり、実際の症例ではありません。

1. 標準曲線付き胎児推定体重
グラフをExcelで作ってみよう
昭和大/テキサス小児病院
安井理
産婦人科専攻医向け

2. このようなグラフを作ってみよう
・固定された標準曲線
・症例毎に自由に変えられる
妊娠週数と胎児推定体重

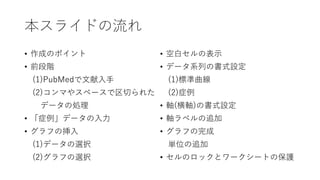

3. 本スライドの流れ
• 作成のポイント
• 前段階
(1)PubMedで文献入手
(2)コンマやスペースで区切られた
データの処理
• 「症例」データの入力
• グラフの挿入
(1)データの選択
(2)グラフの選択
• 空白セルの表示
• データ系列の書式設定
(1)標準曲線
(2)症例
• 軸(横軸)の書式設定
• 軸ラベルの追加
• グラフの完成
単位の追加
• セルのロックとワークシートの保護

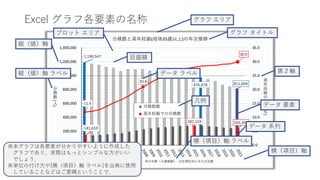

4. Excel グラフ各要素の名称

5. グラフ タイトル
グラフ エリア
プロット エリア
縦（値）軸
縦（値）軸 ラベル 第２軸
データ 要素
データ 系列
横（項目）軸
目盛線
※本グラフは各要素が分かりやすいように作成した
グラフであり，実際はもっとシンプルな方がいい
でしょう．
※単位の付け方や[横（項目）軸 ラベル]を出典に使用
していることなどはご愛嬌ということで．
凡例
データ ラベル
横（項目）軸 ラベル
Excel グラフ各要素の名称

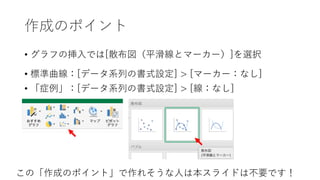

6. 作成のポイント
• グラフの挿入では[散布図（平滑線とマーカー）]を選択
• 標準曲線：[データ系列の書式設定] > [マーカー：なし]
• 「症例」：[データ系列の書式設定] > [線：なし]
この「作成のポイント」で作れそうな人は本スライドは不要です！

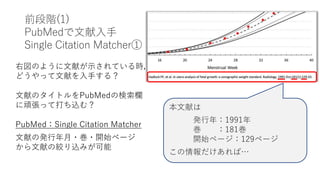

7. 前段階(1)
PubMedで文献入手
Single Citation Matcher①
右図のように文献が示されている時，
どうやって文献を入手する？
文献のタイトルをPubMedの検索欄
に頑張って打ち込む？
PubMed：Single Citation Matcher
文献の発行年月・巻・開始ページ
から文献の絞り込みが可能
本文献は
発行年：1991年
巻 ：181巻
開始ページ：129ページ
この情報だけあれば…

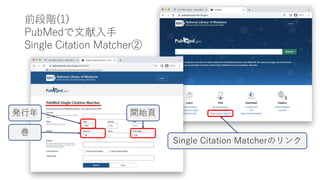

8. 前段階(1)
PubMedで文献入手
Single Citation Matcher②
Single Citation Matcherのリンク
発行年
巻
開始頁

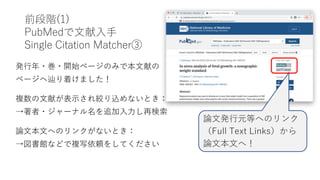

9. 前段階(1)
PubMedで文献入手
Single Citation Matcher③
発行年・巻・開始ページのみで本文献の
ページへ辿り着けました！
複数の文献が表示され絞り込めないとき：
→著者・ジャーナル名を追加入力し再検索
論文本文へのリンクがないとき：
→図書館などで複写依頼をしてください
論文発行元等へのリンク
（Full Text Links）から
論文本文へ！

10. 前段階(2)
コンマやスペースで
区切られたデータの処理①
CSV形式のデータなど，
Excelに貼り付けてもセル毎に
分割されないことがあります

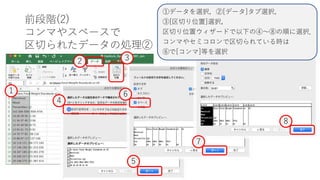

11. 前段階(2)
コンマやスペースで
区切られたデータの処理②
1
2 3
4
5
6
7
8
①データを選択，②[データ]タブ選択，
③[区切り位置]選択，
区切り位置ウィザードで以下の④〜⑧の順に選択．
コンマやセミコロンで区切られている時は
⑥で[コンマ]等を選択

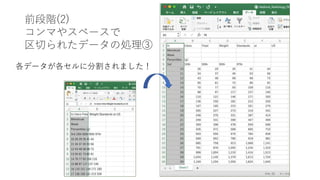

12. 前段階(2)
コンマやスペースで
区切られたデータの処理③
各データが各セルに分割されました！

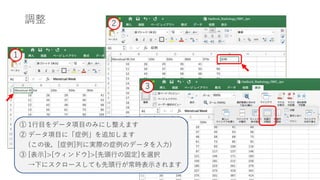

13. 調整
① 1行目をデータ項目のみにし整えます
② データ項目に「症例」を追加します
(この後，[症例]列に実際の症例のデータを入力)
③ [表示]>[ウィンドウ]>[先頭行の固定]を選択
→下にスクロースしても先頭行が常時表示されます
1
2
3

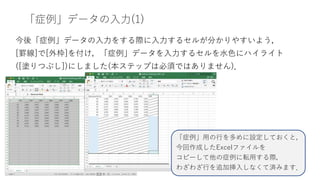

14. 「症例」データの入力(1)
今後「症例」データの入力をする際に入力するセルが分かりやすいよう，
[罫線]で[外枠]を付け，「症例」データを入力するセルを水色にハイライト
([塗りつぶし])にしました(本ステップは必須ではありません)．
「症例」用の行を多めに設定しておくと，
今回作成したExcelファイルを
コピーして他の症例に転用する際，
わざわざ行を追加挿入しなくて済みます．

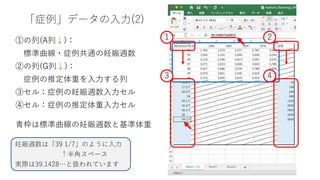

15. 「症例」データの入力(2)
①の列(A列↓)：
標準曲線・症例共通の妊娠週数
②の列(G列↓)：
症例の推定体重を入力する列
③セル：症例の妊娠週数入力セル
④セル：症例の推定体重入力セル
青枠は標準曲線の妊娠週数と基準体重
妊娠週数は「39 1/7」のように入力
↑半角スペース
実際は39.1428…と扱われています
1 2
3 4

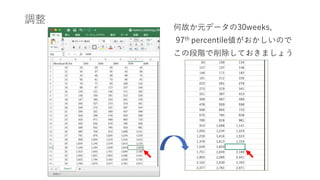

16. 調整
何故か元データの30weeks,
97th percentile値がおかしいので
この段階で削除しておきましょう

17. グラフの挿入(1)
データの選択
標準データ・症例データを選択します
※「症例」用の行を多めに設定しておくと，
コピーして他の症例に転用する際，
わざわざ行を追加挿入しなくて済みます．
※Excel ショートカットキー
[Ctrl]+[shift]+[方向キー(→,↓,←,↑)]
表の端まで一括選択できます．
Macだと[shift]+[command]+[方向キー]

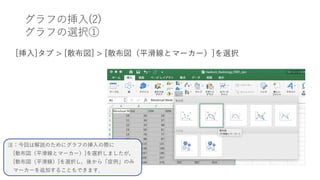

18. グラフの挿入(2)
グラフの選択①
[挿入]タブ > [散布図] > [散布図（平滑線とマーカー）]を選択
注：今回は解説のためにグラフの挿入の際に
[散布図（平滑線とマーカー）]を選択しましたが，
[散布図（平滑線）]を選択し，後から「症例」のみ
マーカーを追加することもできます．

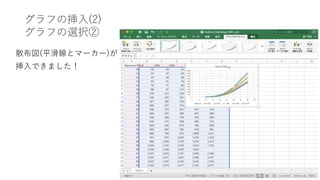

19. グラフの挿入(2)
グラフの選択②
散布図(平滑線とマーカー)が
挿入できました！

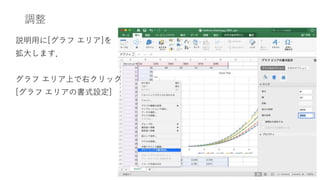

20. 調整
説明用に[グラフ エリア]を
拡大します．
グラフ エリア上で右クリック
[グラフ エリアの書式設定]

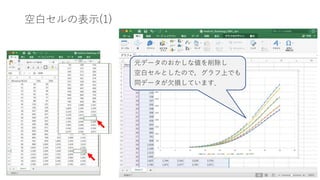

21. 空白セルの表示(1)
元データのおかしな値を削除し
空白セルとしたので，グラフ上でも
同データが欠損しています．

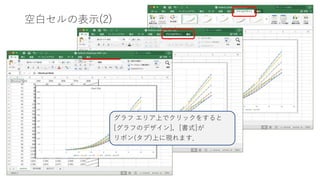

22. 空白セルの表示(2)
グラフ エリア上でクリックをすると
[グラフのデザイン]，[書式]が
リボン(タブ)上に現れます．

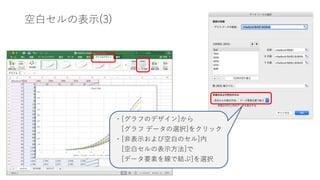

23. 空白セルの表示(3)
・[グラフのデザイン]から
[グラフ データの選択]をクリック
・[非表示および空白のセル]内
[空白セルの表示方法]で
[データ要素を線で結ぶ]を選択

24. 空白セルの表示(4)
欠損していた空白データが
線で結ばれました．
よく見るとマーカーがないことが
分かります．

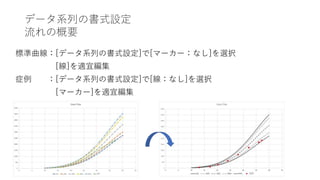

25. データ系列の書式設定
流れの概要
標準曲線：[データ系列の書式設定]で[マーカー：なし]を選択
[線]を適宜編集
症例 ：[データ系列の書式設定]で[線：なし]を選択
[マーカー]を適宜編集

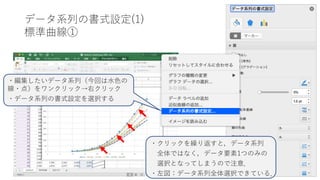

26. データ系列の書式設定(1)
標準曲線①
・編集したいデータ系列（今回は水色の
線・点）をワンクリック→右クリック
・データ系列の書式設定を選択する
・クリックを繰り返すと，データ系列
全体ではなく，データ要素1つのみの
選択となってしまうので注意．
・左図：データ系列全体選択できている．

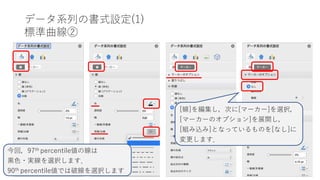

27. データ系列の書式設定(1)
標準曲線②
今回，97th percentile値の線は
黒色・実線を選択します．
90th percentile値では破線を選択します
[線]を編集し，次に[マーカー]を選択，
[マーカーのオプション]を展開し，
[組み込み]となっているものを[なし]に
変更します．

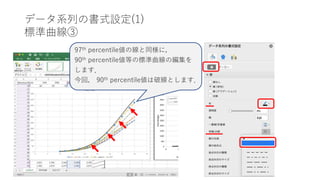

28. データ系列の書式設定(1)
標準曲線③
97th percentile値の線と同様に，
90th percentile値等の標準曲線の編集を
します．
今回， 90th percentile値は破線とします．

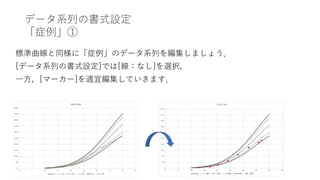

29. データ系列の書式設定
「症例」①
標準曲線と同様に「症例」のデータ系列を編集しましょう．
[データ系列の書式設定]では[線：なし]を選択，
一方，[マーカー]を適宜編集していきます．

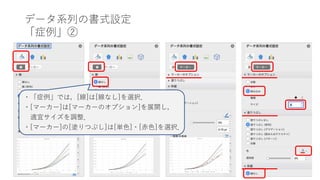

30. データ系列の書式設定
「症例」②
・「症例」では，[線]は[線なし]を選択．
・[マーカー]は[マーカーのオプション]を展開し，
適宜サイズを調整．
・[マーカー]の[塗りつぶし]は[単色]・[赤色]を選択．

31. 軸(横軸)の書式設定
・軸(横軸)を選択し右クリック >
[軸の書式設定]を選択．
・[軸のオプション] > [境界値] >
[最小値] 12，[最大値] 40に変更．
・[単位] 4に変更．

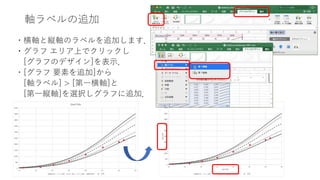

32. 軸ラベルの追加
・横軸と縦軸のラベルを追加します．
・グラフ エリア上でクリックし
[グラフのデザイン]を表示．
・[グラフ 要素を追加]から
[軸ラベル] > [第一横軸]と
[第一縦軸]を選択しグラフに追加．

33. 調整
・[グラフ タイトル]と，先程追加した
[軸ラベル]を入力します．
・[凡例]をグラフ内に表示する時は，
[凡例の書式設定] > [凡例をグラフに
重ねずに表示する]のチェックを外し，
適宜ドラッグし場所を移動します.
・[サイズ]変更，[枠線]を追加しました．
右図では[グラフ タイトル]・[軸ラベル]・
[軸]のフォント(色調，フォント サイズ
など)も調整しています．

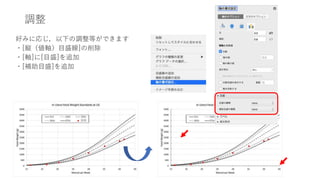

34. 調整
好みに応じ，以下の調整等ができます
・[縦（値軸）目盛線]の削除
・[軸]に[目盛]を追加
・[補助目盛]を追加

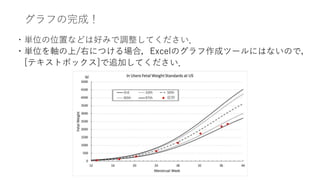

35. グラフの完成！
・単位の位置などは好みで調整してください．
・単位を軸の上/右につける場合，Excelのグラフ作成ツールにはないので，
[テキストボックス]で追加してください．

36. セルのロックと
ワークシートの保護(1)
標準曲線のデータが変更されないようにロックしつつ，
「症例」を変更できるように設定することができます．
セルを選択(①) > 右クリック，
[セルの書式設定]を選択(②)
[保護]のタブ(③)で
標準曲線：[ロック]を選択(④, ⑤)
症例 ：[ロック]のチェックを外す
リボンの[校閲](⑥)から[シートの保護]
(⑦)を選択．
1
2
3
4
5
6
7

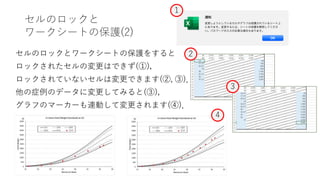

37. セルのロックと
ワークシートの保護(2)
セルのロックとワークシートの保護をすると
ロックされたセルの変更はできず(①)，
ロックされていないセルは変更できます(②, ③)．
他の症例のデータに変更してみると(③)，
グラフのマーカーも連動して変更されます(④)．
1
2
3
4
