さくらのクラウド基礎知識
- 1. 1 DATE COMPANY SERVICEVERSION E l e m e n t a r y k n o w l e d g e o f S a k u ra C l o u d |No.2 IDとアカウント |No.4 サーバ仕様 |No.1 基本的な用語 |No.5 障害耐性 2017/8/17 さくらインターネット株式会社 2017 8さくらのクラウド |No.3 ネットワーク 基礎知識
- 2.

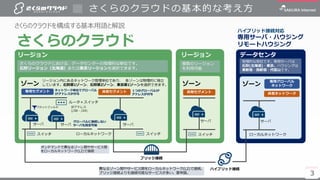

- 3. 3 さくらのクラウドの基本的な考え方 さくらのクラウドを構成する基本用語と解説 3 データセンタ 地理的な単位です。専用サーバは 石狩(北海道)・東京、ハウジングは 東新宿・西新宿・代官山です。 ゾーン サーバ ハイブリッド接続 イッチ ローカルネットワーク 異なるゾーン間やサービス間をローカルネットワーク(L2)で接続。 ブリッジ接続よりも接続可能なサービスが多い。要申請。 ハイブリッド接続対応 専用サーバ・ハウジング リモートハウジングさくらのクラウド リージョン ゾーン サーバ スイッチ リージョン さくらのクラウドにおける、データセンターの地理的な単位です。 石狩リージョン（北海道）または東京リージョンを選択できます。 ゾーン リージョン内にあるネットワーク管理単位であり、 各ゾーンは物理的に独立 しています。石狩第1ゾーン、石狩第2ゾーン、東京第1ゾーンを選択できます。 共有セグメント共有セグメント専用セグメント 共有ネットワーク 専用グローバル ネットワーク ブリッジ接続 １つのグローバルIP アドレスが付与 ネットワーク単位でグローバル IPアドレスが付与 ルータ＋スイッチ IPアドレス (/28 -/24) パケットフィルタ スイッチ スイッチ サーバ サーバ サーバ ローカルネットワーク グローバルに接続しない サーバも設定可能 オンデマンドで異なるゾーン間やサービス間 をローカルネットワーク(L2)で接続 複数のリージョン を利用可能

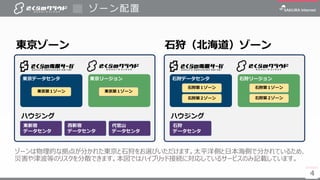

- 4.
- 5.

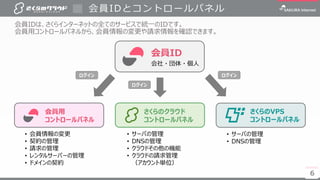

- 6. 6 会員IDとコントロールパネル 6 会員IDは、さくらインターネットの全てのサービスで統一のIDです。 会員用コントロールパネルから、会員情報の変更や請求情報を確認できます。 会員ID 会社・団体・個人 会員用 コントロールパネル さくらのクラウド コントロールパネル さくらのVPS コントロールパネル ログイン ログイン ログイン • 会員情報の変更 •契約の管理 • 請求の管理 • レンタルサーバーの管理 • ドメインの契約 • サーバの管理 • DNSの管理 • サーバの管理 • DNSの管理 • クラウドその他の機能 • クラウドの請求管理 （アカウント単位）

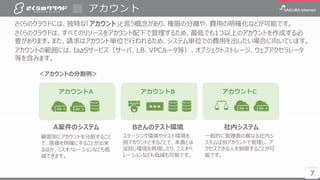

- 7. 7 アカウント 7 アカウントA アカウントB アカウントC さくらのクラウドには、独特な「アカウント」と言う概念があり、権限の分離や、費用の明確化などが可能です。 さくらのクラウドは、すべてのリソースをアカウント配下で管理するため、最低でも1つ以上のアカウントを作成する必 要があります。また、請求はアカウント単位で行われるため、システム単位での費用を出したい場合に向いています。 アカウントの範囲には、IaaSサービス（サーバ、LB、VPCルータ等）、オブジェクトストレージ、ウェブアクセラレータ 等を含みます。 A案件のシステムBさんのテスト環境 社内システム 顧客別にアカウントを分割すること で、原価を明確にすることが出来 るほか、ミスオペレーションなども低 減できます。 ステージング環境やテスト環境を 別アカウントとすることで、本番とほ ぼ同じ環境を再現したり、ミスオペ レーションなども低減も可能です。 一般的に管理者の異なる社内シ ステムは別アカウントで管理し、ア クセスできる人を制限することが可 能です。 ＜アカウントの分割例＞

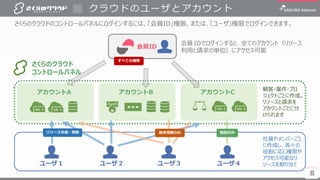

- 8. 8 クラウドのユーザとアカウント 8 さくらのクラウドのコントロールパネルにログインするには、「会員ID」権限、または、「ユーザ」権限でログインできます。 さくらのクラウド コントロールパネル 会員ID 会員 IDでログインすると、全てのアカウント（リソース 利用と請求の単位）にアクセス可能 アカウントA アカウントBアカウントC 顧客・案件・プロ ジェクトごとに作成。 リソースと請求を アカウントごとに分 けられます ユーザ１ ユーザ２ ユーザ３ ユーザ４ 社員やメンバーごと に作成し、各々の 役割に応じ権限や アクセス可能なリ ソースを割り当て 閲覧のみ請求情報のみリソース作成・削除 すべての権限
- 9.
- 10.

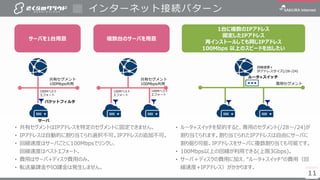

- 11. 11 インターネット接続パターン 11 共有セグメント 100Mbps共用 パケットフィルタ 共有セグメント 100Mbps共用 専用セグメント ルータ+スイッチ 回線速度+ IPアドレスサイズ(/28-/24) 100Mベスト エフォート 100Mベスト エフォート 100Mベスト エフォート サーバ サーバを1台用意 複数台のサーバを用意 1台に複数のIPアドレス 固定したIPアドレス 再インストールしても同じIPアドレス 100Mbps以上のスピードを出したい • 共有セグメントはIPアドレスを特定のセグメントに固定できません。 • IPアドレスは自動的に割り当てられ選択不可。IPアドレスの追加不可。 • 回線速度はサーバごとに100Mbpsでリンクし、 回線速度はベストエフォート。 • 費用はサーバ+ディスク費用のみ。 • 転送量課金やIO課金は発生しません。 • ルータ+スイッチを契約すると、専用のセグメント(/28〜/24)が 割り当てられます。割り当てられたIPアドレスは自由にサーバに 割り振り可能。IPアドレスをサーバに複数割り当ても可能です。 • 100Mbps以上の回線が利用できる(上限3Gbps)。 • サーバ＋ディスクの費用に加え、“ルータ+スイッチ”の費用（回 線速度+IPアドレス）がかかります。

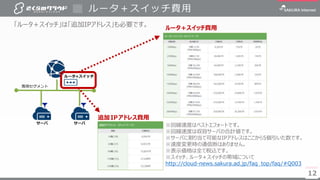

- 12.
- 13. 13 転送量とトラフィック制限について 13 インターネットと接続する回線ごとに、以下の転送量目安を大幅に超過した場合、弊社バックボーン帯域の状況 によっては、個々のお客さまのサーバの帯域制限を実施することがあります。 回線 制限を行う転送量しきい値の目安 共有セグメント(100Mbps) 月間1.6TB (平均5Mbps) ルータ＋スイッチ(100Mbps) 月間 3.2TB (平均10Mbps) ルータ＋スイッチ(500Mbps) 月間 16.2TB (平均50Mbps) ルータ＋スイッチ(1,000Mbps) 月間 32.4TB (平均100Mbps) ルータ＋スイッチ(1,500Mbps) 月間 48.6TB (平均150Mbps) ルータ＋スイッチ(2,000Mbps) 月間 64.8TB (平均200Mbps) ルータ＋スイッチ(2,500Mbps) 月間 81.0TB (平均250Mbps) ルータ＋スイッチ(3,000Mbps) 月間 97.2TB (平均300Mbps) ※共有セグメント回線は1サーバあたりの転送量、「ルータ+スイッチ」は接続されているサーバの合計転送量です。 ※閾値として計算する転送量はInbound(受信)、Outbound(送信)それぞれ個別に計算します。 ※「ルータ+スイッチ」、「スイッチ」において、スイッチ内で完結する通信については制限はありません。 ※月間転送量の起算日は、毎月1日0時となります。月の途中で共有セグメントに接続するサーバや、ルータ＋スイッチを作成された場合は、 作成された時点が起算日となります。 ※帯域保証の回線プランはありません。

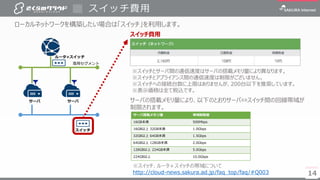

- 14. 14 スイッチ費用 14 ローカルネットワークを構築したい場合は「スイッチ」を利用します。 専用セグメント サーバ サーバ ルータ+スイッチ スイッチ ※スイッチとサーバ間の通信速度はサーバの搭載メモリ量により異なります。 ※スイッチとアプライアンス間の通信速度は制限がございません。 ※スイッチへの接続台数に上限はありませんが、200台以下を推奨しています。 ※表示価格は全て税込です。 サーバの搭載メモリ量により、以下のとおりサーバ⇔スイッチ間の回線帯域が 制限されます。 サーバ搭載メモリ量 帯域制限値 16GB未満500Mbps 16GB以上 32GB未満 1.0Gbps 32GB以上 64GB未満 1.5Gbps 64GB以上 128GB未満 2.0Gbps 128GB以上 224GB未満 5.0Gbps 224GB以上 10.0Gbps ※スイッチ、ルータ＋スイッチの帯域について http://cloud-news.sakura.ad.jp/faq_top/faq/#Q003 スイッチ費用

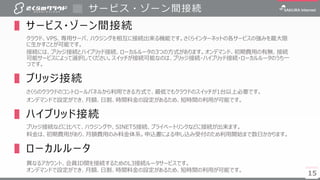

- 15. 15 サービス・ゾーン間接続 ▌ サービス・ゾーン間接続 クラウド、VPS、専用サーバ、ハウジングを相互に接続出来る機能です。さくらインターネットの各サービスの強みを最大限 に生かすことが可能です。 接続には、ブリッジ接続とハイブリッド接続、ローカルルータの3つの方式があります。オンデマンド、初期費用の有無、接続 可能サービスによって選択してください。スイッチが接続可能なのは、ブリッジ接続・ハイブリッド接続・ローカルルータのうち一 つです。 ▌ ブリッジ接続 さくらのクラウドのコントロールパネルから利用できる方式で、最低でもクラウドのスイッチが1台以上必要です。 オンデマンドで設定ができ、月額、日割、時間料金の設定があるため、短時間の利用が可能です。 ▌ハイブリッド接続 ブリッジ接続などに比べて、ハウジングや、SINET5接続、プライベートリンクなどに接続が出来ます。 料金は、初期費用があり、月額費用のみ料金体系。申込書による申し込み受付のため利用開始まで数日かかります。 ▌ ローカルルータ 異なるアカウント、会員ID間を接続するためのL3接続ルータサービスです。 オンデマンドで設定ができ、月額、日割、時間料金の設定があるため、短時間の利用が可能です。 15

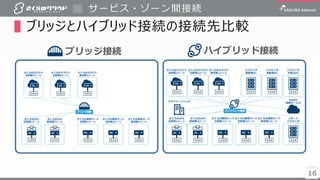

- 16.

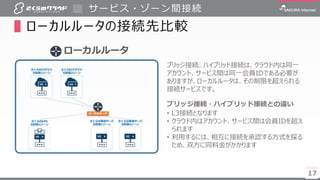

- 17.
- 18.

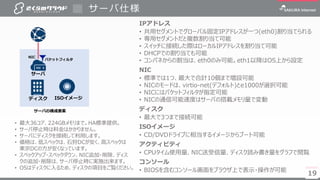

- 19. 19 サーバ仕様 19 サーバ パケットフィルタ IPアドレス • 共用セグメントでグローバル固定IPアドレスが一つ(eth0)割り当てられる • 専用セグメントだと複数割り当て可能 •スイッチに接続した際はローカルIPアドレスを割り当て可能 • DHCPでの割り当ても可能 • コンパネからの割当は、eth0のみ可能。eth1以降はOS上から設定 NIC • 標準では1つ、最大で合計10個まで増設可能 • NICのモードは、virtio-net(デフォルト)とe1000が選択可能 • NICにはパケットフィルタが指定可能 • NICの通信可能速度はサーバの搭載メモリ量で変動 ディスク • 最大で3つまで接続可能 ISOイメージ • CD/DVDドライブに相当するイメージからブート可能 アクティビティ • CPUタイム使用量、NIC送受信量、ディスク読み書き量をグラフで閲覧 コンソール • BIOSを含むコンソール画面をブラウザ上で表示・操作が可能 • 最大36コア、224GBメモリまで。HA標準提供。 • サーバ停止時は料金はかかりません。 • サーバにディスクを接続して利用します。 • 価格は、低スペックは、石狩DCが安く、高スペックは 東京DCの方が安くなっています。 • スペックアップ・スペックダウン、NIC追加・削除、ディス クの追加・削除は、サーバ停止時に実施出来ます。 • OSはディスクに入るため、ディスクの項目をご覧ください。 ディスク ISOイメージ NIC サーバの構成要素

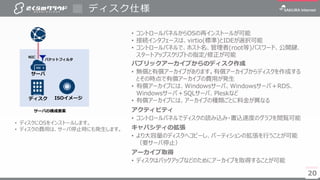

- 20. 20 ディスク仕様 20 • コントロールパネルからOSの再インストールが可能 • 接続インタフェースは、virtio(標準)とIDEが選択可能 •コントロールパネルで、ホスト名、管理者(root等)パスワード、公開鍵、 スタートアップスクリプトの指定/修正が可能 パブリックアーカイブからのディスク作成 • 無償と有償アーカイブがあります。有償アーカイブからディスクを作成する とその時点で有償アーカイブの費用が発生 • 有償アーカイブには、Windowsサーバ、Windowsサーバ＋RDS、 Windowsサーバ＋SQLサーバ、Pleskなど • 有償アーカイブには、アーカイブの種類ごとに料金が異なる アクティビティ • コントロールパネルでディスクの読み込み・書込速度のグラフを閲覧可能 キャパシティの拡張 • より大容量のディスクへコピーし、パーティションの拡張を行うことが可能 （要サーバ停止） アーカイブ取得 • ディスクはバックアップなどのためにアーカイブを取得することが可能 サーバ パケットフィルタ ディスク ISOイメージ NIC サーバの構成要素 • ディスクにOSをインストールします。 • ディスクの費用は、サーバ停止時にも発生します。
