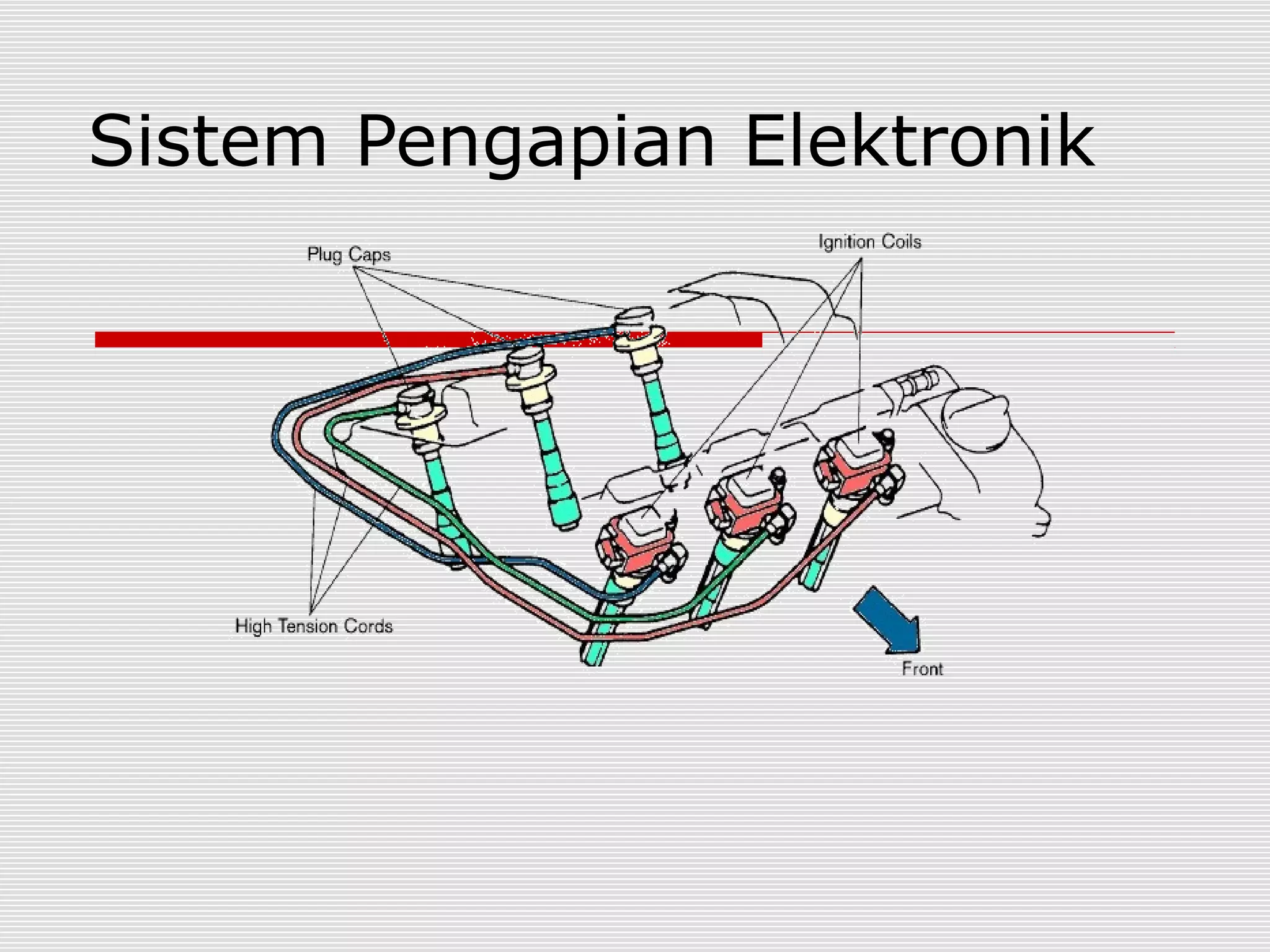

Electronic spark-advancer (1)
- 1.
- 2. Keunggulan Pengapian Elektronik Teganganyang dihasilkan koil lebih tinggi yaitu 30.000-50.000 V Sehingga kekuatan api busi lebih besar: •Pembakaran lebih sempurna sehingga •Bahan bakar lebih hemat •Tenaga mesin lebih besar •Emisi gas buang lebih rendah Komponen mekanis dieleminir, sehingga: •Keausan/ kerusakan komponen lebih kecil •Perubahan kualitas api karena pemakaian dapat dieleminir •Waktu perawatan lebih lama

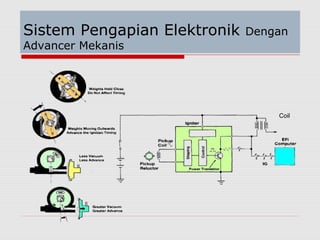

- 3. Sistem Pengapian ElektronikDengan Advancer Mekanis Coil

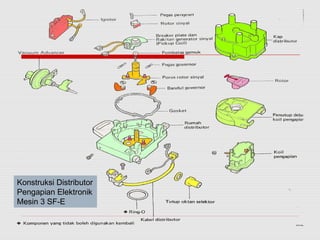

- 4.
- 5.

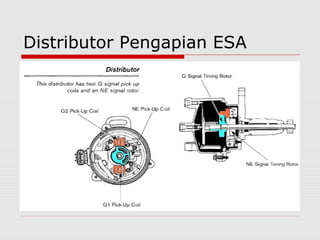

- 6.

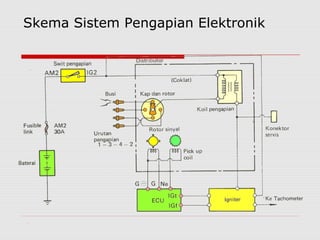

- 7. Skema Sistem PengapianElektronik

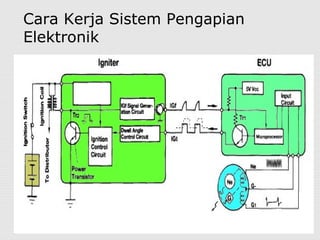

- 8. Cara Kerja SistemPengapian Elektronik

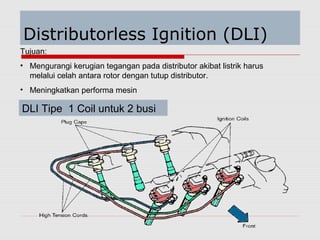

- 9. Distributorless Ignition (DLI) Tujuan: •Mengurangi kerugian tegangan pada distributor akibat listrik harus melalui celah antara rotor dengan tutup distributor. • Meningkatkan performa mesin DLI Tipe 1 Coil untuk 2 busi

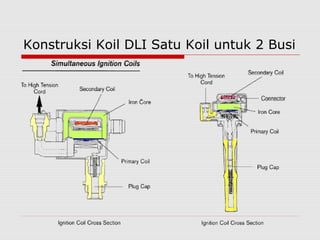

- 10. Konstruksi Koil DLISatu Koil untuk 2 Busi

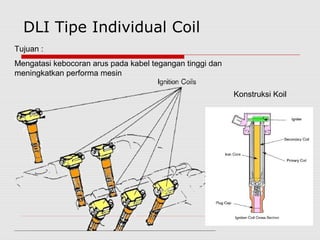

- 11. DLI Tipe IndividualCoil Tujuan : Mengatasi kebocoran arus pada kabel tegangan tinggi dan meningkatkan performa mesin Konstruksi Koil
- 12. Diagram Blok PengapianDLI Individual Coil
- 13. Menyetel Saat PengapianElektronik • Pasang tachometer • Hubungkan E1 degan TE1 pada kotak diagnosis • Hidupkan mesin pad putaran stasioner (700 rpm) • Pasang timing tester pada kabel busi 1 • Arahkan sinar timing tester ke puli, baca saat pengapian (Std = 10 o seb. TMA) • Cabut kabel penghubung E1-TE1, saat pengapian 14-19o • Stel saat pengapian bila tidak tepat dengan mengendorkan baut pengikat distributor dan menggeser sampai saat pengapian tepat
