Graphical/Textual DSLs
  (Xtext と GMF を例として)

          田中明
   akira.odp@gmail.com
     日本Xtextユーザ会

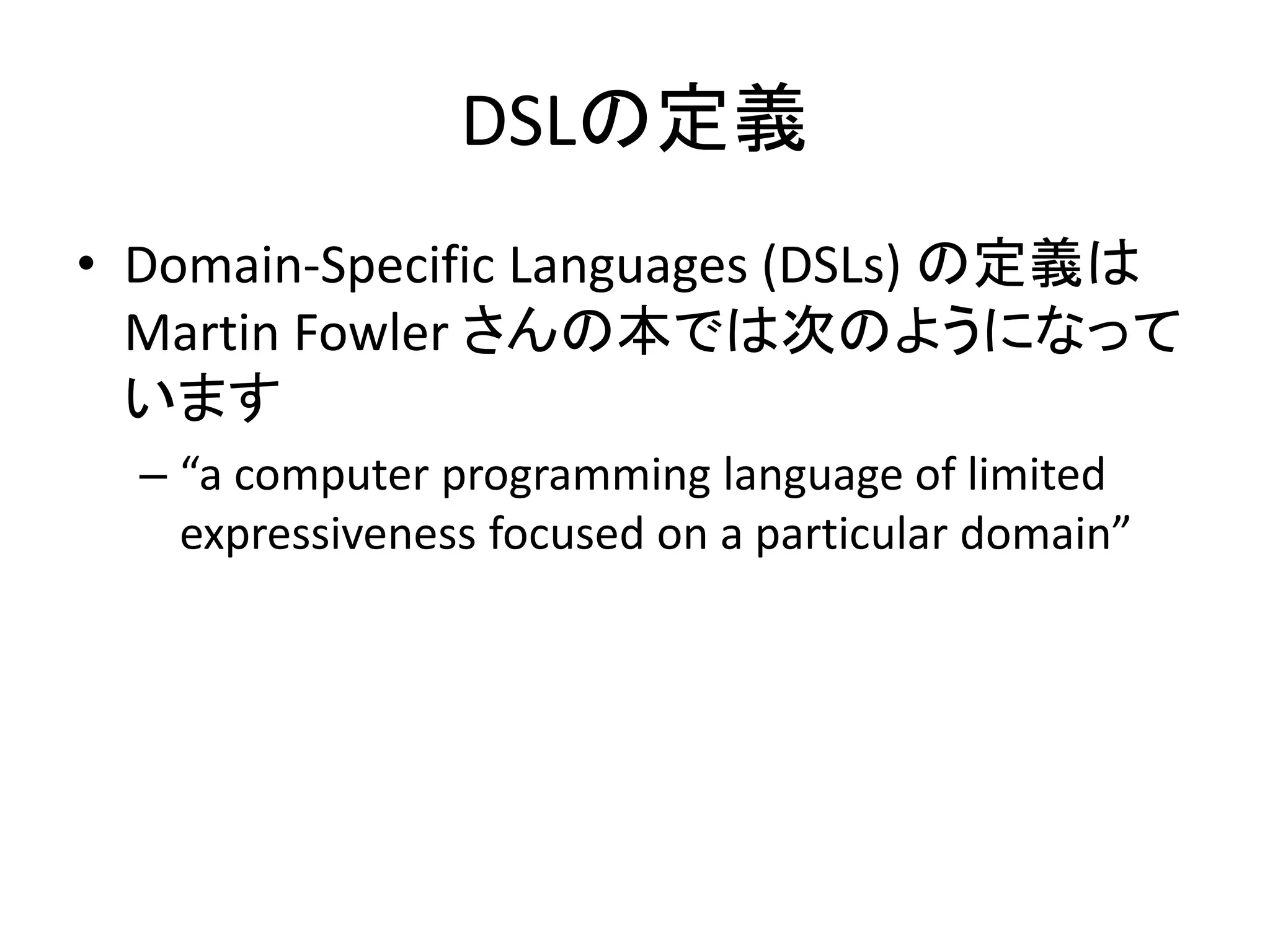

DSLの定義
• Domain-Specific Languages (DSLs) の定義は
  Martin Fowler さんの本では次のようになって
  います
  – “a computer programming language of limited
    expressiveness focused on a particular domain”

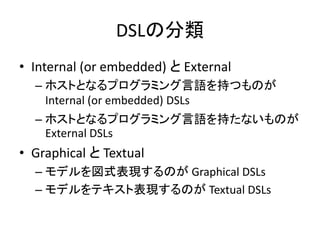

DSLの分類
• Internal (or embedded) と External
  – ホストとなるプログラミング言語を持つものが
    Internal (or embedded) DSLs
  – ホストとなるプログラミング言語を持たないものが
    External DSLs
• Graphical と Textual
  – モデルを図式表現するのが Graphical DSLs
  – モデルをテキスト表現するのが Textual DSLs
Graphical DSL in Eclipse
• Graphical Modeling Framework (GMF) は
  Eclipse 環境で Graphical DSL を作成するため
  のフレームワーク
• 現在は Graphical Modeling Project (GMP) に
  所属
  – Graphical Modeling Framework (GMF) Notation
  – Graphical Modeling Framework (GMF) Runtime
  – Graphical Modeling Framework (GMF) Tooling
  – Graphiti
GMF

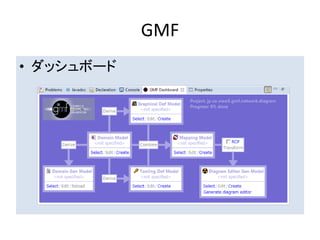

• ダッシュボード

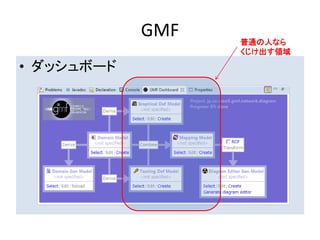

GMF   普通の人なら
                  くじけ出す領域

• ダッシュボード

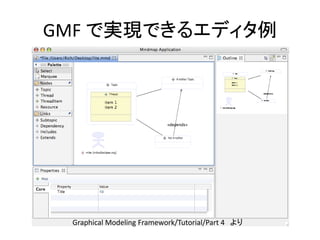

GMF で実現できるエディタ例




 Graphical Modeling Framework/Tutorial/Part 4 より
そのための Ecore モデル




Graphical Modeling Framework/Tutorial/Part 1 より引用

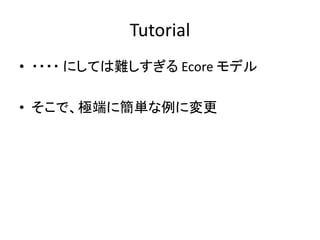

Tutorial
• ・・・・ にしては難しすぎる Ecore モデル

• そこで、極端に簡単な例に変更
GMF で実現できるエディタ例

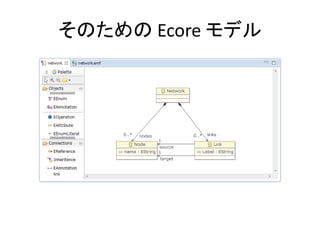

そのための Ecore モデル
Graphical DSL Editor
•   ダイアグラムは Node と Link から構成される
•   通常 Node には種類がある
•   通常 Link は Node 間を結び種類がある
•   「Node と Link」 のダイアグラムは、先の最低
    限 Ecore モデルをベースに作成できる
    – 後はカスタマイズや制約追加など
Textual DSL in Eclipse
• Xtext は Eclipse 環境で Textual DSL を作成す
  るためのフレームワーク
• http://www.eclipse.org/Xtext/
• 現在は Textual Modeling Framework に所属

  – GMFで扱ったNetworkをXtextで記述すると ・・・
Xtext

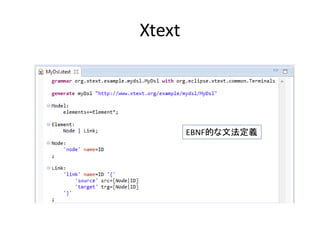

        EBNF的な文法定義
Xtext
Xtext

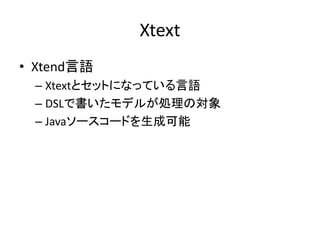

• Xtend言語
 – Xtextとセットになっている言語
 – DSLで書いたモデルが処理の対象
 – Javaソースコードを生成可能

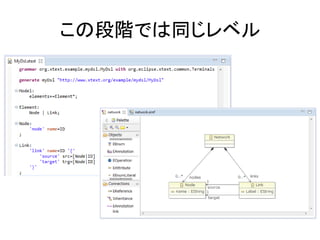

この段階では同じレベル

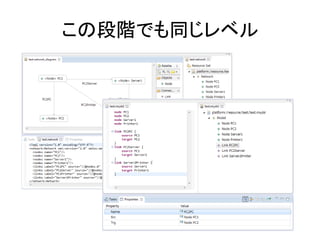

この段階でも同じレベル

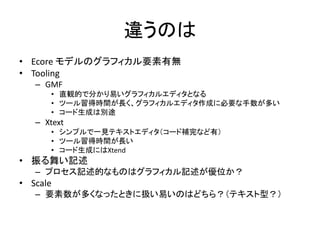

違うのは
• Ecore モデルのグラフィカル要素有無
• Tooling
   – GMF
      • 直観的で分かり易いグラフィカルエディタとなる
      • ツール習得時間が長く、グラフィカルエディタ作成に必要な手数が多い
      • コード生成は別途
   – Xtext
      • シンプルで一見テキストエディタ(コード補完など有)
      • ツール習得時間が長い
      • コード生成にはXtend
• 振る舞い記述
   – プロセス記述的なものはグラフィカル記述が優位か?
• Scale
   – 要素数が多くなったときに扱い易いのはどちら?(テキスト型?)
改善に向けての努力
• Xtext
  – 以前よりテキスト型モデルをダイアグラムに変換する
    努力が続けられている
  – A fresh look at graphical editing @ eclipsecon 2012
    (http://www.slideshare.net/schwurbel/a-fresh-look-
    at-graphical-editing-12183802)
  – GMFに近づけるアプローチやモデルの可視化を目指
    すアプローチなどある
• GMF
  – 以前よりGMF簡略化・より良いGMFへの努力が続け
    られている
  – 例: Graphiti, EuGENia/Epsilon

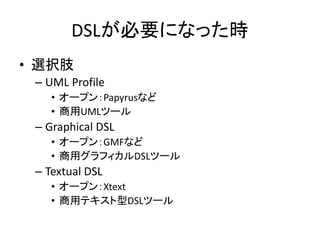

DSLが必要になった時
• 選択肢
 – UML Profile
    • オープン:Papyrusなど
    • 商用UMLツール
 – Graphical DSL
    • オープン:GMFなど
    • 商用グラフィカルDSLツール
 – Textual DSL
    • オープン:Xtext
    • 商用テキスト型DSLツール

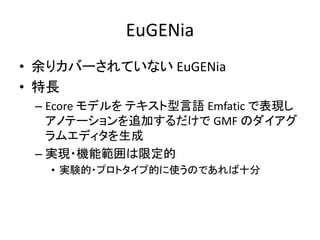

EuGENia
• 余りカバーされていない EuGENia
• 特長
 – Ecore モデルを テキスト型言語 Emfatic で表現し
   アノテーションを追加するだけで GMF のダイアグ
   ラムエディタを生成
 – 実現・機能範囲は限定的
   • 実験的・プロトタイプ的に使うのであれば十分

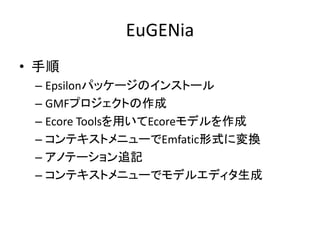

EuGENia
• 手順
 – Epsilonパッケージのインストール
 – GMFプロジェクトの作成
 – Ecore Toolsを用いてEcoreモデルを作成
 – コンテキストメニューでEmfatic形式に変換
 – アノテーション追記
 – コンテキストメニューでモデルエディタ生成

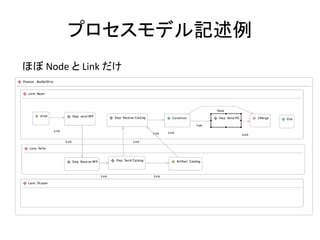

プロセスモデル記述例
ほぼ Node と Link だけ

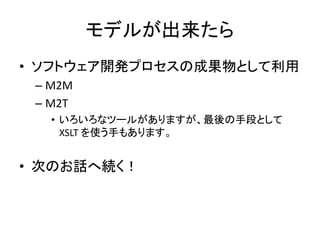

モデルが出来たら
• ソフトウェア開発プロセスの成果物として利用
 – M2M
 – M2T
   • いろいろなツールがありますが、最後の手段として
     XSLT を使う手もあります。


• 次のお話へ続く!
