Il documento analizza diverse topologie di rete, inclusa la topologia a bus, ad anello, a stella, a stella estesa e a maglia. Viene evidenziata la differenza tra topologia fisica e logica e l'importanza di terminatori nelle topologie a bus e della centralità del dispositivo nelle reti a stella. Inoltre, si discute la ridondanza e la tolleranza ai guasti nella topologia a maglia, insieme a concetti come il passaggio del token nelle reti ad anello.

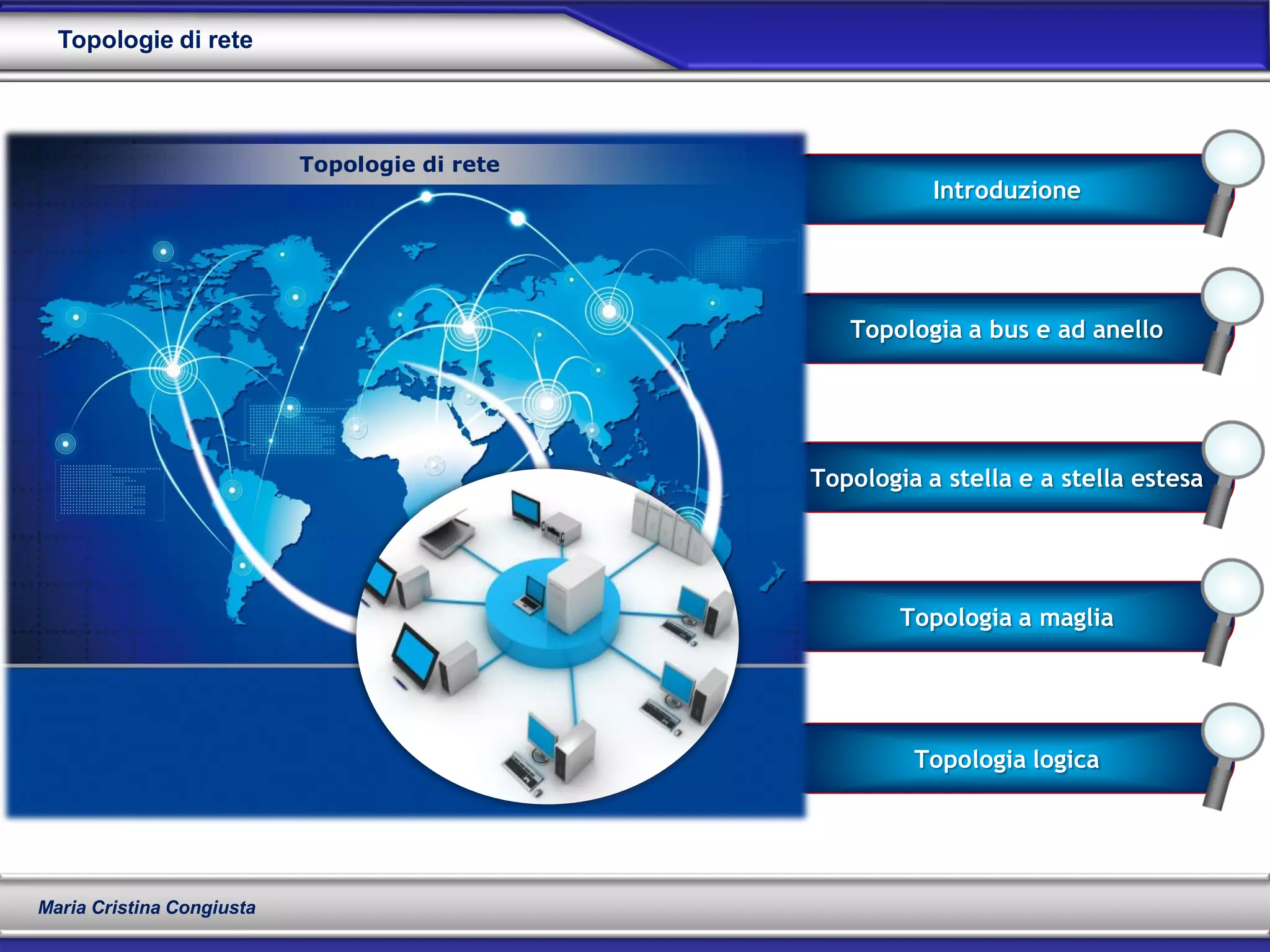

1. Topologia a bus e ad anello
Topologia a stella e a stella estesa
Topologia a maglia
Topologia logica
Introduzione
Maria Cristina Congiusta
Topologie di rete
Topologie di rete

2. IntroduzioneTopologie di rete
Maria Cristina Congiusta
Per meglio descrivere
gli aspetti di topologia
delle reti conviene
distinguere una
topologia fisica e una
topologia logica.
La topologia logica definisce il
modo in cui gli host accedono al
mezzo trasmissivo per inviare i dati.
La topologia fisica indica la
disposizione fisica dei dispositivi e
dei mezzi trasmissivi
Una topologia di rete definisce la modalità di collegamento di un gruppo di computer,
stampanti e altri dispositivi di rete; in altre parole, descrive sia la disposizione fisica dei cavi
e dei dispositivi sia i percorsi logici utilizzati dalle trasmissioni dati.

3. Topologia a bus e ad anelloTopologie di rete
Maria Cristina Congiusta
TerminatoreTerminatore
Una topologia a bus connette tutti i dispositivi
di rete mediante un singolo cavo che
procede da un computer al successivo.
In una topologia a bus, il segmento di cavo
principale deve finire con un terminatore
che assorba il segnale quando questo
raggiunge la fine della linea.
Topologia a bus
Se il terminatore è assente, il segnale
elettrico che rappresenta i dati viene riflesso
fino all’altro capo generando un errore.
Nella topologia ad anello gli host sono connessi a
forma di anello o cerchio, non avendo né principio né
fine non necessita di terminatori. Un frame, detto
token, viaggia sull’anello e si ferma su ciascun nodo.
Se un nodo desidera trasmettere dati, li aggiunge al
frame assieme all’indirizzo di destinazione. Il frame
continua a viaggiare lungo l’anello fin quando non
trova il destinatario che estrae i dati dal frame.
Utilizzata nelle reti metropolitane.
Topologia ad anello

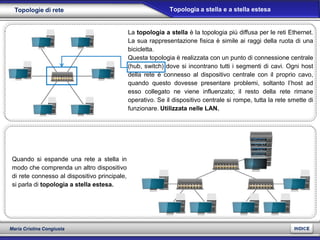

4. Topologia a stella e a stella estesaTopologie di rete
Maria Cristina Congiusta
La topologia a stella è la topologia più diffusa per le reti Ethernet.
La sua rappresentazione fisica è simile ai raggi della ruota di una
bicicletta.
Questa topologia è realizzata con un punto di connessione centrale
(hub, switch) dove si incontrano tutti i segmenti di cavi. Ogni host
della rete è connesso al dispositivo centrale con il proprio cavo,
quando questo dovesse presentare problemi, soltanto l’host ad
esso collegato ne viene influenzato; il resto della rete rimane
operativo. Se il dispositivo centrale si rompe, tutta la rete smette di
funzionare. Utilizzata nelle LAN.
Quando si espande una rete a stella in
modo che comprenda un altro dispositivo
di rete connesso al dispositivo principale,
si parla di topologia a stella estesa.

5. Topologia a magliaTopologie di rete
Maria Cristina Congiusta
Topologia a maglia completa Topologia a maglia parziale
La topologia a maglia connette tutti i dispositivi (nodi) a tutti
gli altri nodi per garantire la ridondanza e la tolleranza ai
guasti. Il vantaggio è che ciascun nodo è fisicamente
connesso con tutti gli altri, il che crea una connessione
ridondante. Se uno qualsiasi dei collegamenti cessa di
funzionare, le informazioni possono scorrere attraverso
molti altri collegamenti per giungere a destinazione.
L’implementazione di una topologia a maglia è costosa e
difficile; questa topologia viene solitamente implementata
nelle WAN fra i router.
In una topologia a maglia parziale, almeno un
dispositivo mantiene più connessioni verso gli altri.

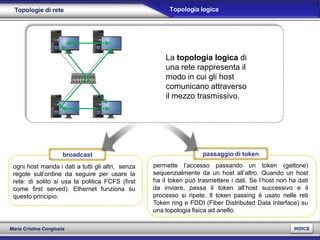

6. permette l’accesso passando un token (gettone)
sequenzialmente da un host all’altro. Quando un host
ha il token può trasmettere i dati. Se l’host non ha dati
da inviare, passa il token all’host successivo e il
processo si ripete. Il token passing è usato nelle reti
Token ring e FDDI (Fiber Distributed Data Interface) su
una topologia fisica ad anello.
ogni host manda i dati a tutti gli altri, senza
regole sull’ordine da seguire per usare la
rete: di solito si usa la politica FCFS (first
come first served). Ethernet funziona su
questo principio.
passaggio di tokenbroadcast
La topologia logica di
una rete rappresenta il
modo in cui gli host
comunicano attraverso
il mezzo trasmissivo.
Topologia logicaTopologie di rete
Maria Cristina Congiusta
