- 2. Pengertian Rem Tromol Rem tromol adalah salah satu konstruksi rem yang cara pengereman kendaraan dengan menggunakan tromol rem (brake drum), sepatu rem (brake shoe), dan silider roda (wheel cylinder).

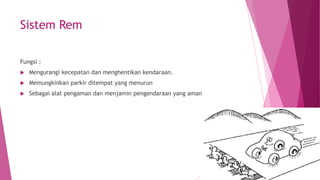

- 3. Sistem Rem Fungsi : Mengurangi kecepatan dan menghentikan kendaraan. Memungkinkan parkir ditempat yang menurun Sebagai alat pengaman dan menjamin pengendaraan yang aman

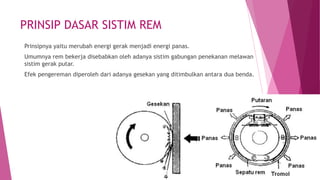

- 4. PRINSIP DASAR SISTIMREM Prinsipnya yaitu merubah energi gerak menjadi energi panas. Umumnya rem bekerja disebabkan oleh adanya sistim gabungan penekanan melawan sistim gerak putar. Efek pengereman diperoleh dari adanya gesekan yang ditimbulkan antara dua benda.

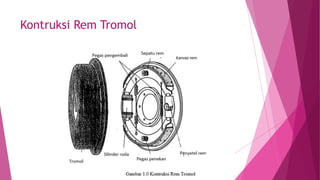

- 5.

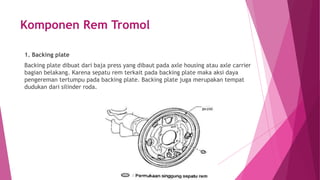

- 6. Komponen Rem Tromol 1.Backing plate Backing plate dibuat dari baja press yang dibaut pada axle housing atau axle carrier bagian belakang. Karena sepatu rem terkait pada backing plate maka aksi daya pengereman tertumpu pada backing plate. Backing plate juga merupakan tempat dudukan dari silinder roda.

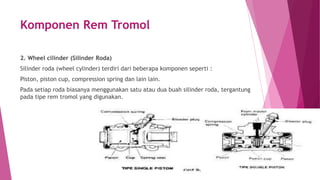

- 7. Komponen Rem Tromol 2.Wheel cilinder (Silinder Roda) Silinder roda (wheel cylinder) terdiri dari beberapa komponen seperti : Piston, piston cup, compression spring dan lain lain. Pada setiap roda biasanya menggunakan satu atau dua buah silinder roda, tergantung pada tipe rem tromol yang digunakan.

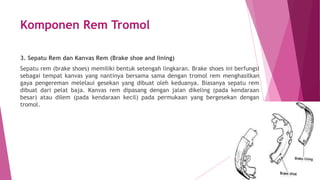

- 8. Komponen Rem Tromol 3.Sepatu Rem dan Kanvas Rem (Brake shoe and lining) Sepatu rem (brake shoes) memiliki bentuk setengah lingkaran. Brake shoes ini berfungsi sebagai tempat kanvas yang nantinya bersama sama dengan tromol rem menghasilkan gaya pengereman melelaui gesekan yang dibuat oleh keduanya. Biasanya sepatu rem dibuat dari pelat baja. Kanvas rem dipasang dengan jalan dikeling (pada kendaraan besar) atau dilem (pada kendaraan kecil) pada permukaan yang bergesekan dengan tromol.
- 9. Komponen Rem Tromol 4.Tromol rem (brake drum) umumnya terbuat dari besi tuang. Tromol rem berputar bersamaan dengan putaran roda, dan akan bergesekan dengan kanvas pada sepatu rem untuk menghasilkan gaya pengereman. Ketika kanvas menekan permukaan bagian dalam tromol bila rem bekerja (pedal rem diinjak), maka gesekan panas tersebut dapat mencapai suhu setinggi 200 sampai 300 derajat Celcius.

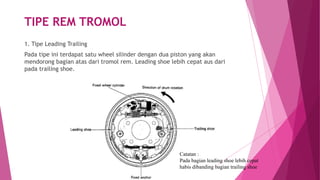

- 10. TIPE REM TROMOL 1.Tipe Leading Trailing Pada tipe ini terdapat satu wheel silinder dengan dua piston yang akan mendorong bagian atas dari tromol rem. Leading shoe lebih cepat aus dari pada trailing shoe. Catatan : Pada bagian leading shoe lebih cepat habis dibanding bagian trailing shoe

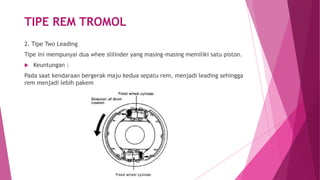

- 11. TIPE REM TROMOL 2.Tipe Two Leading Tipe ini mempunyai dua whee slilinder yang masing-masing memiliki satu piston. Keuntungan : Pada saat kendaraan bergerak maju kedua sepatu rem, menjadi leading sehingga rem menjadi lebih pakem

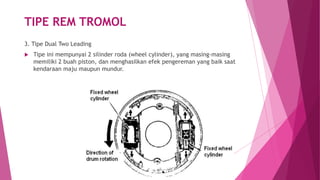

- 12. TIPE REM TROMOL 3.Tipe Dual Two Leading Tipe ini mempunyai 2 silinder roda (wheel cylinder), yang masing-masing memiliki 2 buah piston, dan menghasilkan efek pengereman yang baik saat kendaraan maju maupun mundur.

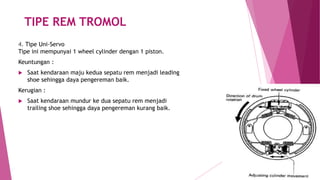

- 13. TIPE REM TROMOL 4.Tipe Uni-Servo Tipe ini mempunyai 1 wheel cylinder dengan 1 piston. Keuntungan : Saat kendaraan maju kedua sepatu rem menjadi leading shoe sehingga daya pengereman baik. Kerugian : Saat kendaraan mundur ke dua sepatu rem menjadi trailing shoe sehingga daya pengereman kurang baik.

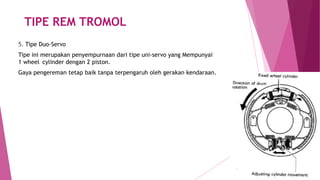

- 14. TIPE REM TROMOL 5.Tipe Duo-Servo Tipe ini merupakan penyempurnaan dari tipe uni-servo yang Mempunyai 1 wheel cylinder dengan 2 piston. Gaya pengereman tetap baik tanpa terpengaruh oleh gerakan kendaraan.

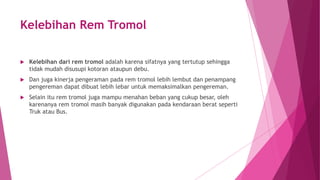

- 15. Kelebihan Rem Tromol Kelebihan dari rem tromol adalah karena sifatnya yang tertutup sehingga tidak mudah disusupi kotoran ataupun debu. Dan juga kinerja pengeraman pada rem tromol lebih lembut dan penampang pengereman dapat dibuat lebih lebar untuk memaksimalkan pengereman. Selain itu rem tromol juga mampu menahan beban yang cukup besar, oleh karenanya rem tromol masih banyak digunakan pada kendaraan berat seperti Truk atau Bus.

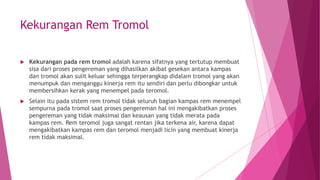

- 16. Kekurangan Rem Tromol Kekurangan pada rem tromol adalah karena sifatnya yang tertutup membuat sisa dari proses pengereman yang dihasilkan akibat gesekan antara kampas dan tromol akan sulit keluar sehingga terperangkap didalam tromol yang akan menumpuk dan menganggu kinerja rem itu sendiri dan perlu dibongkar untuk membersihkan kerak yang menempel pada teromol. Selain itu pada sistem rem tromol tidak seluruh bagian kampas rem menempel sempurna pada tromol saat proses pengereman hal ini mengakibatkan proses pengereman yang tidak maksimal dan keausan yang tidak merata pada kampas rem. Rem teromol juga sangat rentan jika terkena air, karena dapat mengakibatkan kampas rem dan teromol menjadi licin yang membuat kinerja rem tidak maksimal.
