1. Sistem Shoring & Slab Table untuk beban tinggi
PERI PD 8
Jl. Penjernihan No. 40
Bendungan Hilir - Jakarta Pusat
INDONESIA 10210
Concrete Forms Specialist
Telp.
Fax
: (021) 571 2644
: (021) 571 2633/573 8583
www.betonperkasa.com
Member POLA Group

2. Jl. Penjernihan No. 40
Bendungan Hilir - Jakarta Pusat
INDONESIA 10210
Telp.
Fax
: (021) 571 2644
: (021) 571 2633/573 8583
www.betonperkasa.com
Edisi 01/2012
PT BPW
Formwork Scaffolding Engineering
Company Profile
Berdiri pada 31 Maret 1983 pelopor dari perusahaan
POLA Group, PT BETON PERKASA WIJAKSANA menjadi
perusahaan pertama di Indonesia dengan satu spesifikasi
bisnis Formwork & Scaffolding System.
Sekarang sebagai pemimpin pasar di dalam system
Formwork & Scaffolding untuk bangunan pencakar langit
atau proyek konstruksi dan dipercaya oleh kontraktor dalam
dan luar negeri juga perusahaan yang bekerja sama
dengan perusahaan tersebut.
Catatan penting :
Ilustrasi dalam brosur ini adalah foto-foto dari
hasil pengambilan pada situasi benar dan nyata
di lapangan. Instruksi keselamatan kerja dan
spesifikasi beban harus benar-benar diperhati-
kan pada setiap saat.
Untuk penyimpangan pembebanan dari data
desain standar diperlukan perhitungan struktural
terpisah

3. DAFTAR ISI
1
PD 8 Slab Table & Shoring
Slab table - Shoring Tower
Dasar Perakitan
Aplikasi
komponen
2
5
7
13
formwork & scaffolding
Formwork Scaffolding Engineering

4. PD 8
Slab Table dan Shoring Tower
PERI PD 8 adalah salah satu dari Sistem Shoring
dengan kemampuan yang mampu menopang beban
tinggi dan digunakan untuk aplikasi :
- Slab Tabble
- Shoring Tower
2
Proy. Masjid Raya Padang - Sumbar menggunakan
PD 8 Shoring system
PD 8 Frame R 200, R 150 & R 110
adalah frame yang dapat menyesuaikan
ketinggian secara Optimal
Formwork Scaffolding Engineering
Frame PD 8, R200,galv.
Item no. B10340
Frame PD 8, R150,galv.
Item no. 018510
Frame PD 8, R110,galv.
Item no. 018520
Diagonal Brace
Sebagai Bracing PD 8
untuk Frame R200 + R200,
Frame R150 + R150 dan
Frame R110 + R110

5. 3
PD 8 Shoring Tower
PD 8 Shoring Tower sudah teruji pada ketinggian sampai
dengan 21.30 m dan beban hingga 62 kN dengan ekstensi
poros maksimum 720 mm. PD 8 Shoring Tower dapat disusun
pada tanah atau lantai yang tidak rata dan memiliki ukuran
dasar 1.50 m x 1.50 m.
PD 8
Slab Table dan Shoring Tower
Untuk ketinggian yang optimal pada
struktur bangunan dapat di kombinasi-
kan / disesuaikan dengan PD 8 Frame
R 200, R 150 dan R 110.
Formwork Scaffolding Engineering
Proy. Stadion
Madya Tenggarong
menggunakan
PD 8 Shoring Tower
m
10 01 93
3
8
0 7
TUVRheinland
R
TUVRheinland R
CERTZertifiziertes
Managementsystem
gemäß ISO 9001:2008

6. 4

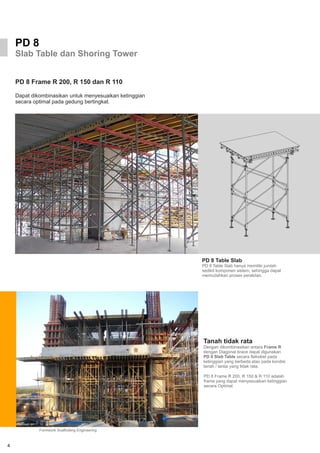

PD 8 Frame R 200, R 150 dan R 110
Dapat dikombinasikan untuk menyesuaikan ketinggian
secara optimal pada gedung bertingkat.
Tanah tidak rata
Dengan dikombinasikan antara Frame R
dengan Diagonal brace dapat digunakan
PD 8 Slab Table secara fleksibel pada
ketinggian yang berbeda atau pada kondisi
tanah / lantai yang tidak rata.
PD 8 Frame R 200, R 150 & R 110 adalah
frame yang dapat menyesuaikan ketinggian
secara Optimal.
PD 8 Table Slab
PD 8 Table Slab hanya memiliki jumlah
sedikit komponen sistem, sehingga dapat
memudahkan proses perakitan.
Formwork Scaffolding Engineering
PD 8
Slab Table dan Shoring Tower

7. 5
PD 8
PD 8 Slab table - Dasar perakitan dan Tinggi table.
Dasar Perakitan
Untuk memudahkan perakitan Sistem PD 8 Slab Table
dapat dilakukan dengan posisi vertikal, selanjutnya diangkat
menggunakan alat angkat (Crane).
Perakitan PD 8 Slab Table dilakukan
secara manual.
1. Dasar pemasangan spindle (lihat Detail B).
Proses perakitan PD 8 Frame R dan Diagonal
Brace DK (lihat Detail A).
Untuk memastikan diagonal persegi panjang,
dapat dilakukan dengan memasang Diagonal
Brace DK secara horizontal.
Formwork Scaffolding Engineering
m
10 01 93
3
8
0 7
TUVRheinland
R
TUVRheinland R
CERTZertifiziertes
Managementsystem
gemäß ISO 9001:2008

8. 6
PD 8
PD 8 slab table - Dasar perakitan dan Tinggi table.
3. Setelah mencapai ketinggian yang dibutuhkan
pada perakitan Frame, baru pemasangan Head spindle
(lihat Detail D).
Jika menggunakan Girder GT 24 sebagai balok utama,
maka Cross Head Spindle PD 8 sebagai dudukanya.
2. Untuk perakitan tambahan Frame PD 8, yaitu dengan
Connector with Washer, Pin Ø 16 x 65/86 dan Cotter Pin 4/1,
dan untuk pemasangan dapat menggunakan bantuan
platform / lantai kerja (lihat Detail C).
Ketinggian Table
PD 8 Frame R 150 dan R 110
Formwork Scaffolding Engineering
Detail D
Detail C
Tinggi Tinggi

9. 7
PD 8 Slab Table dan Shoring Tower
Frame PD 8 untuk Slab Table dan Shoring Tower
Catatan :
Di ijinkan terima beban : lihat Tabel
Aksesoris Tambahan
018160
018180
Formwork Scaffolding Engineering
Terbukti dengan baik sebagai alat sambung pada
Frame R200, R150 dan R110.
Aksesoris Tambahan
Bracing PD 8 untuk Frame R200 + R200,
R150 + R150 dan Frame R110 + R110
Frame PD 8, R 200, galv.B10340 38,050
Frame Connector with Washer, galv.
1100/1500/2000

10. 8
PD 8 Slab Table dan Shoring Tower
Aksesoris Tambahan
Lengkap dengan
1 pc. Quick Jack Nut PD 8 galv.
Untuk dasar atau tumpuan pada PD 8 sistem
Untuk PD 8 Slab Table, ekstensi spindle
max. 465 mm
Formwork Scaffolding Engineering
Tr 48 x 10
Untuk Spindle PD 8, galv.

11. 9
PD 8 Slab Table dan Shoring Tower
Untuk dudukan PD8 Shoring Tower yang dikombinasikan
dengan Cap Piece, dan dapat dimiringkan sampai 2.1 %
ke segala arah.
Aksesoris Tambahan
Aksesoris Tambahan
Dudukan Spindle PD 8 dan Foot Tube FR 80
Formwork Scaffolding Engineering
Data Teknis
Kapasitas beban 300 kg.
Data Teknis
Kapasitas beban 300 kg.Untuk pengikat / pengaman Base dan Head Spindle
PD 8 Shoring Tower.
Untuk pengikat / pengaman Base dan Head Spindle
PD 8 Shoring Tower.

12. 10
PD 8 Slab Table dan Shoring Tower
Untuk beragam koneksi
Aksesoris Tambahan
Untuk Pin max. Ø 25 mm
Formwork Scaffolding Engineering
Untuk memusatkan beban pada PD 8 Shoring Tower hingga
pada kemiringan Head Plate 2.1 % ke segala arah.
Aksesoris Tambahan
Berhubungan dengan Adjustable Crosshead
Spindle TR 38 untuk mengikat balok utama
( Steel Waler SRZ dan SRU ).

13. 11
PD 8 Slab Table dan Shoring Tower

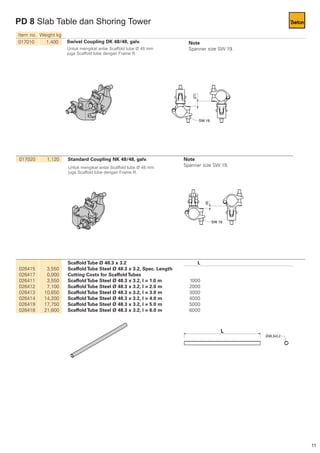

Untuk mengikat antar Scaffold tube Ø 48 mm
juga Scaffold tube dengan Frame R.
Untuk mengikat antar Scaffold tube Ø 48 mm
juga Scaffold tube dengan Frame R.

14. 12
PD 8 Slab Table dan Shoring Tower
Untuk memindahkan PD 8 slab table dan
PD 8 shoring tower.
Instruksi keamanan
Ikuti petunjuk penggunaan.
Kapasitas beban max 1.0 T.
min.1335-max2635
min.55-max855
min.835-max2135
min.335-max1635
min.305-max1105
Untuk memindahkan PD 8 Slab table yang
dihubungkan dengan Base Plate PD 8.
Data teknis
Kapasitas beban 250 kg.
