2018/3/9 Deep Learning JP: http://deeplearning.jp/seminar-2/

1. 1
DEEP LEARNING JP
[DL Papers]
http://deeplearning.jp/
“Encoder-Decoder with Atrous Separable Convolution for
Semantic Image Segmentation”
土居健人, 航空宇宙工学科岩崎研

2. 書誌情報
• 著者
– Googleの研究グループ
– 主著のChen氏はDeepLab, Mobile Netの発案者
• 発表日 2018/02/07
– 現時点でのSemantic Segmentationタスクのstate of the art
• 選定理由
– DeepLab系の論文をまとめる良い機会．
– atrous (dilated) convolutionが他のタスクでも使えそう．
2

3. 発表の流れ
• DeepLab系のネットワークまとめ
– DeepLab v1 & v2
• atrous convolution
• atrous spatial pyramid pooling
– DeepLab v3
• cascade and parallel of atrous convolution
– DeepLab v3+
• effective decoder module
• Xception model
• depthwise convolution
3

4. DeepLab v1,2
• “DeepLab: Semantic Image Segmentation with Deep Convolutional Nets,
Atrous Convolution, and Fully Connected CRFs”
• v1, v2の違いはベースのアーキテクチャの違い(VGGとResNet)
• この論文のポイントは以下の３つ
– atrous convolution
– atrous spatial pyramid pooling
– CRFによる後処理
4
この２つについて話します

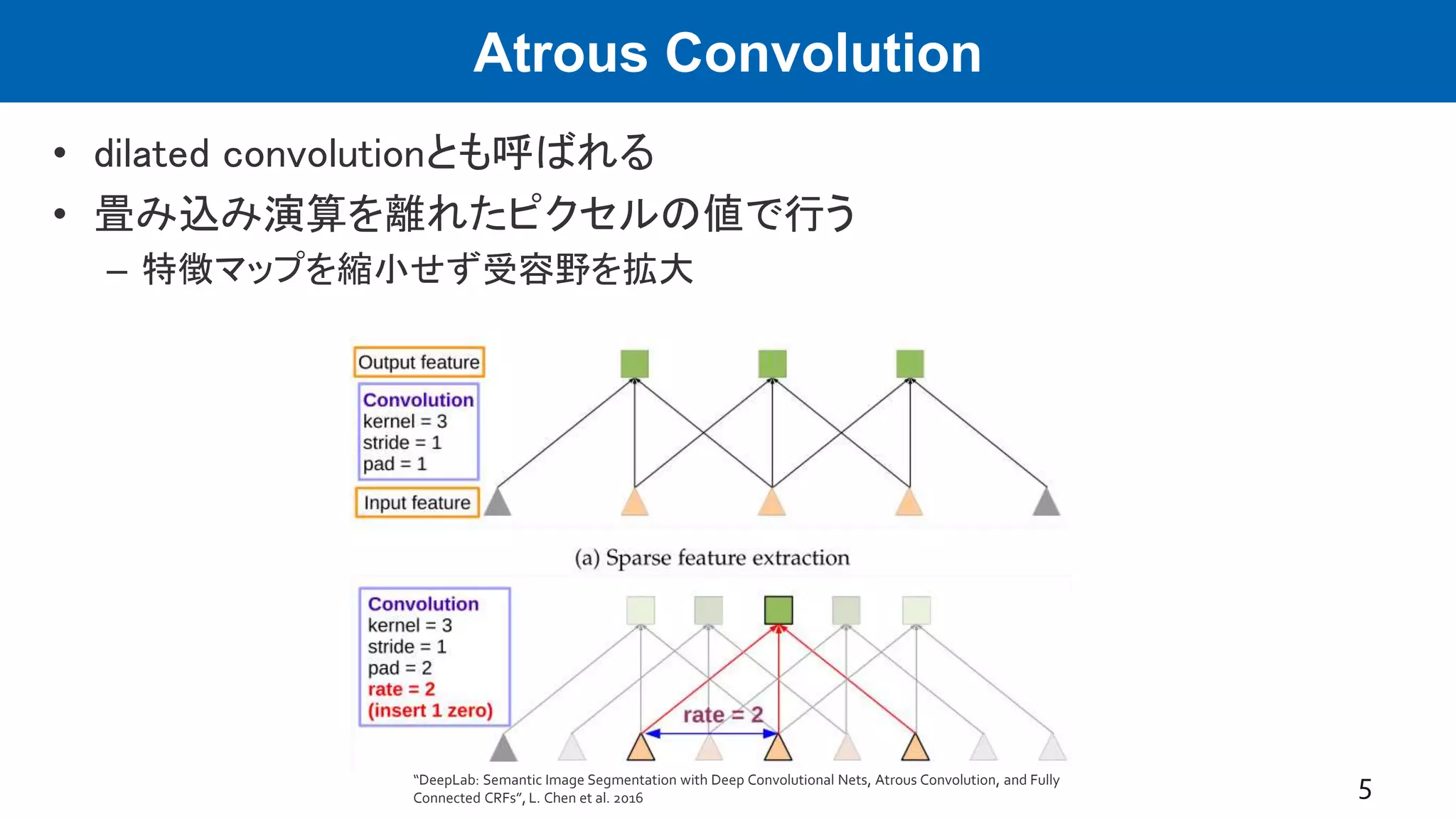

5. Atrous Convolution
• dilated convolutionとも呼ばれる
• 畳み込み演算を離れたピクセルの値で行う
– 特徴マップを縮小せず受容野を拡大
5“DeepLab: Semantic Image Segmentation with Deep Convolutional Nets, Atrous Convolution, and Fully
Connected CRFs”, L. Chen et al. 2016

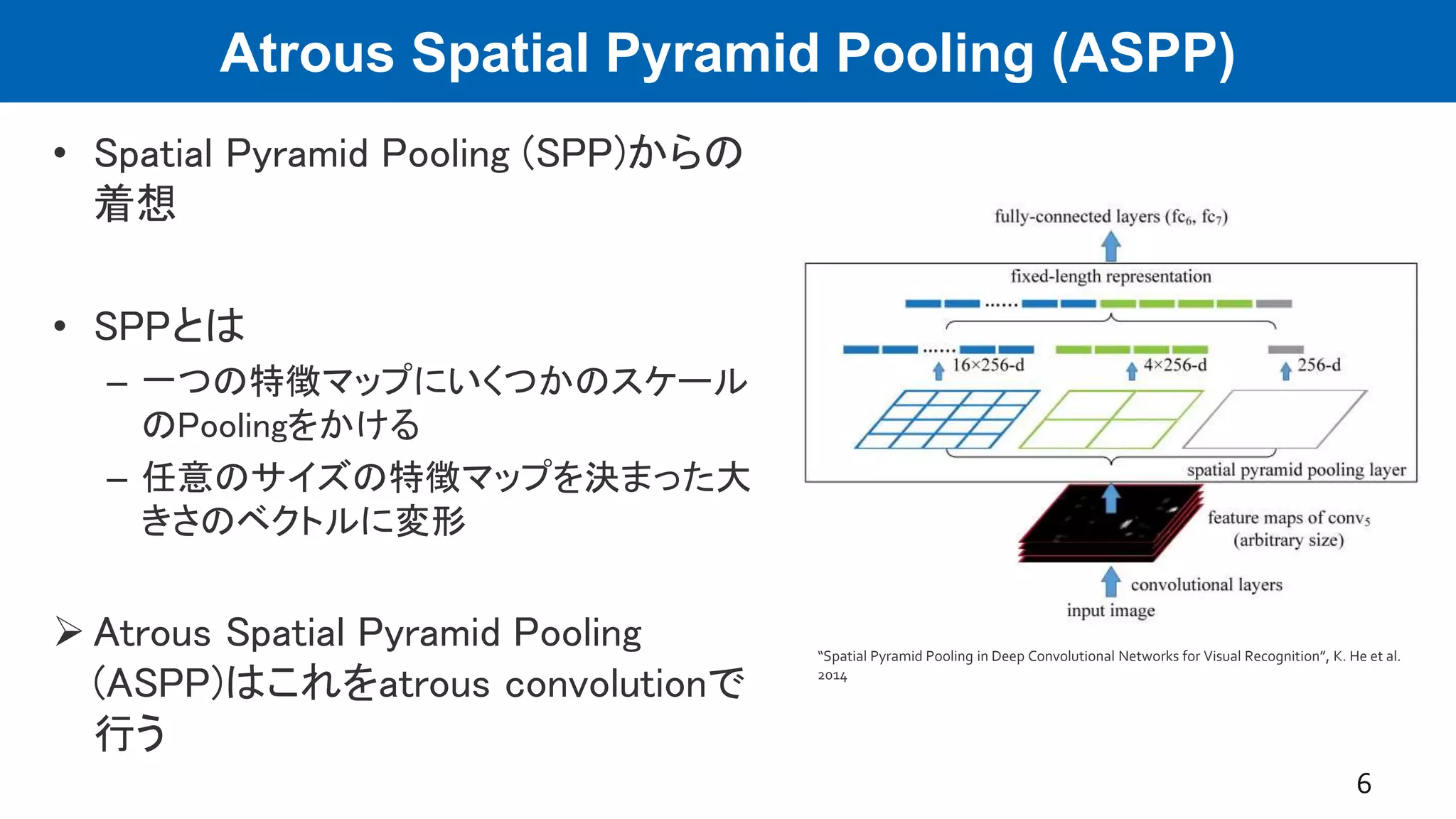

6. Atrous Spatial Pyramid Pooling (ASPP)
• Spatial Pyramid Pooling (SPP)からの
着想
• SPPとは
– 一つの特徴マップにいくつかのスケール
のPoolingをかける
– 任意のサイズの特徴マップを決まった大
きさのベクトルに変形
 Atrous Spatial Pyramid Pooling
(ASPP)はこれをatrous convolutionで
行う
6
“Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition”, K. He et al.
2014

7. Atrous Spatial Pyramid Pooling (ASPP)
• 異なるatrous convolutionを特徴
マップに適用
• 右図では赤いピクセルの特徴量を
計算
• ASSPをした後の特徴マップのサイ
ズは任意に設定可能
7
“DeepLab: Semantic Image Segmentation with Deep Convolutional Nets, Atrous Convolution, and Fully
Connected CRFs”, L. Chen et al. 2016

8. DeepLab v1のアーキテクチャ
• VGG16の全結合層をatrous convolution, ASPP, 1x1 convで置き換え
8
“DeepLab: Semantic Image Segmentation with Deep Convolutional Nets, Atrous Convolution, and Fully
Connected CRFs”, L. Chen et al. 2016

9. DeepLab v3
• “Rethinking Atrous Convolution for Semantic Image Segmentation”
• DeepLab v1, v2との差分
– atrous convolution in cascade (直列)
– atrous convolution in paralell (並列)
• タイトルにもある通り，atrous convolutionを再考し発展させた
9

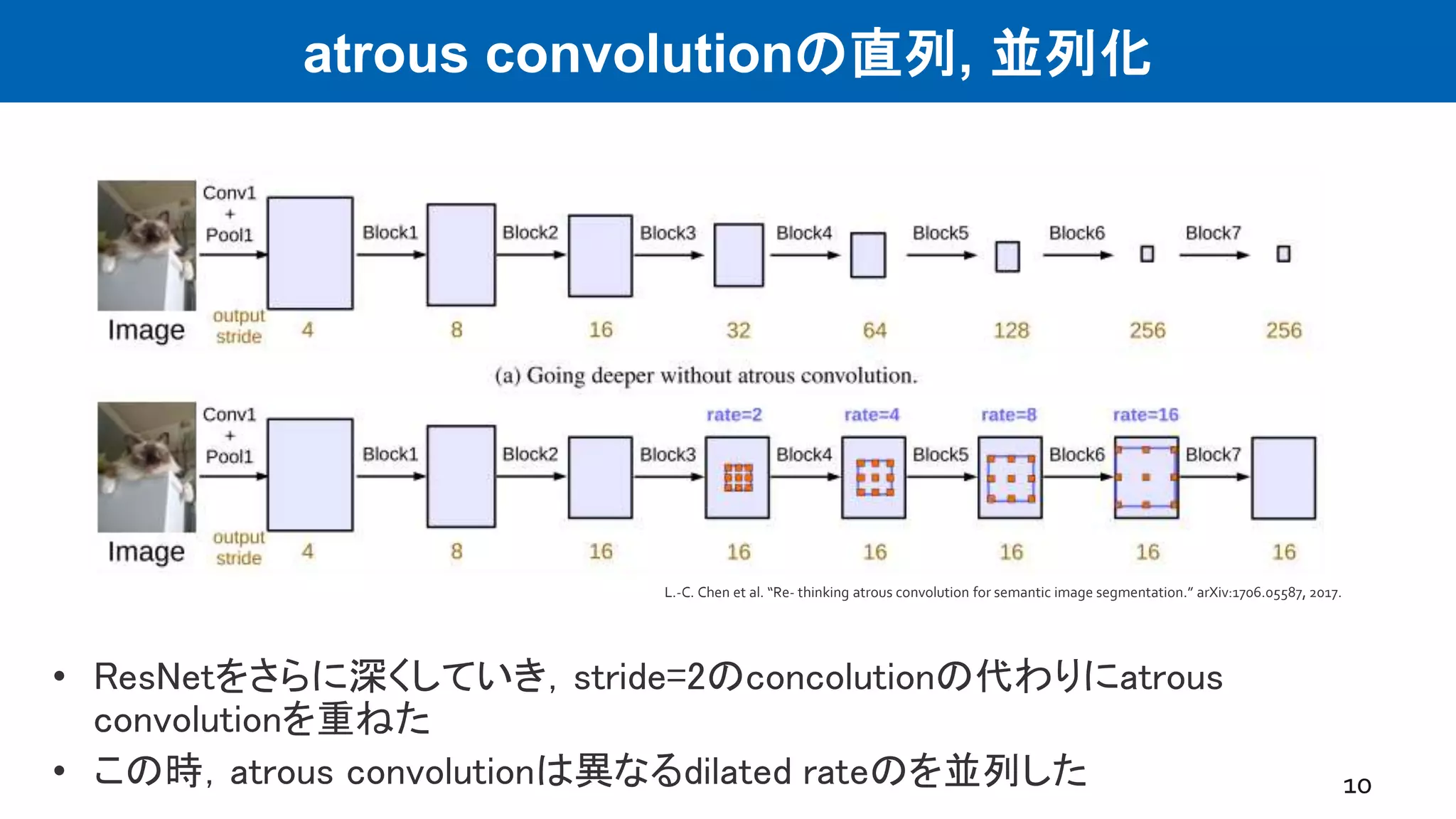

10. atrous convolutionの直列, 並列化
• ResNetをさらに深くしていき，stride=2のconcolutionの代わりにatrous
convolutionを重ねた
• この時，atrous convolutionは異なるdilated rateのを並列した 10
L.-C. Chen et al. “Re- thinking atrous convolution for semantic image segmentation.” arXiv:1706.05587, 2017.

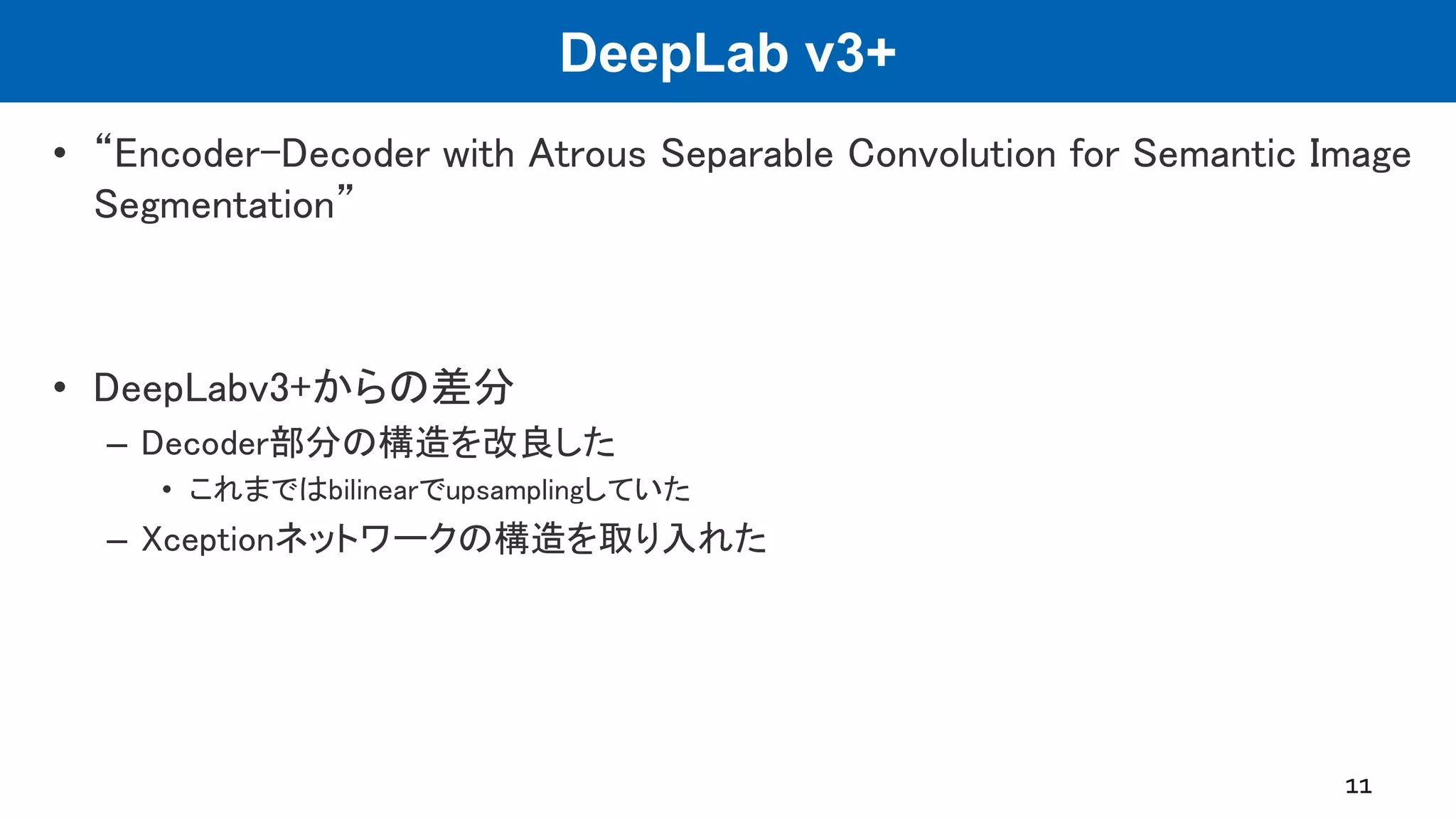

11. DeepLab v3+
• “Encoder-Decoder with Atrous Separable Convolution for Semantic Image
Segmentation”
• DeepLabv3+からの差分
– Decoder部分の構造を改良した
• これまではbilinearでupsamplingしていた
– Xceptionネットワークの構造を取り入れた
11

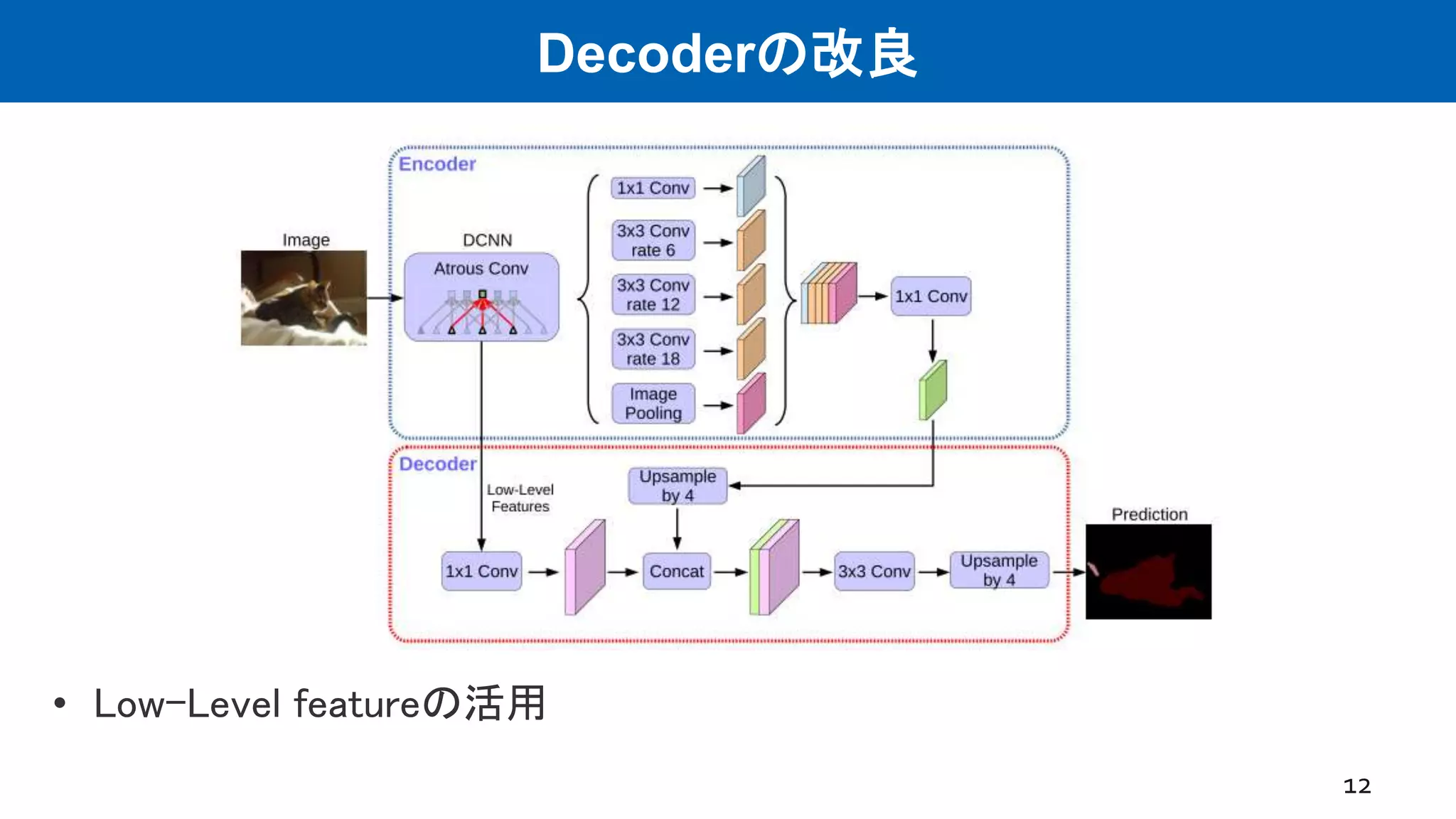

12. Decoderの改良
• Low-Level featureの活用
12

13. Xceptionモデルの活用
• encoderをXceptionNetに変更
• 空間方向とチャネル方向でconvolutionを分けている
• stride2のpoolingをdepth-wise convolutionに変更 13

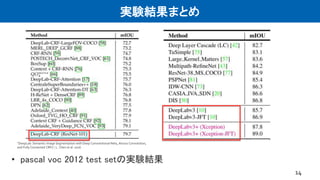

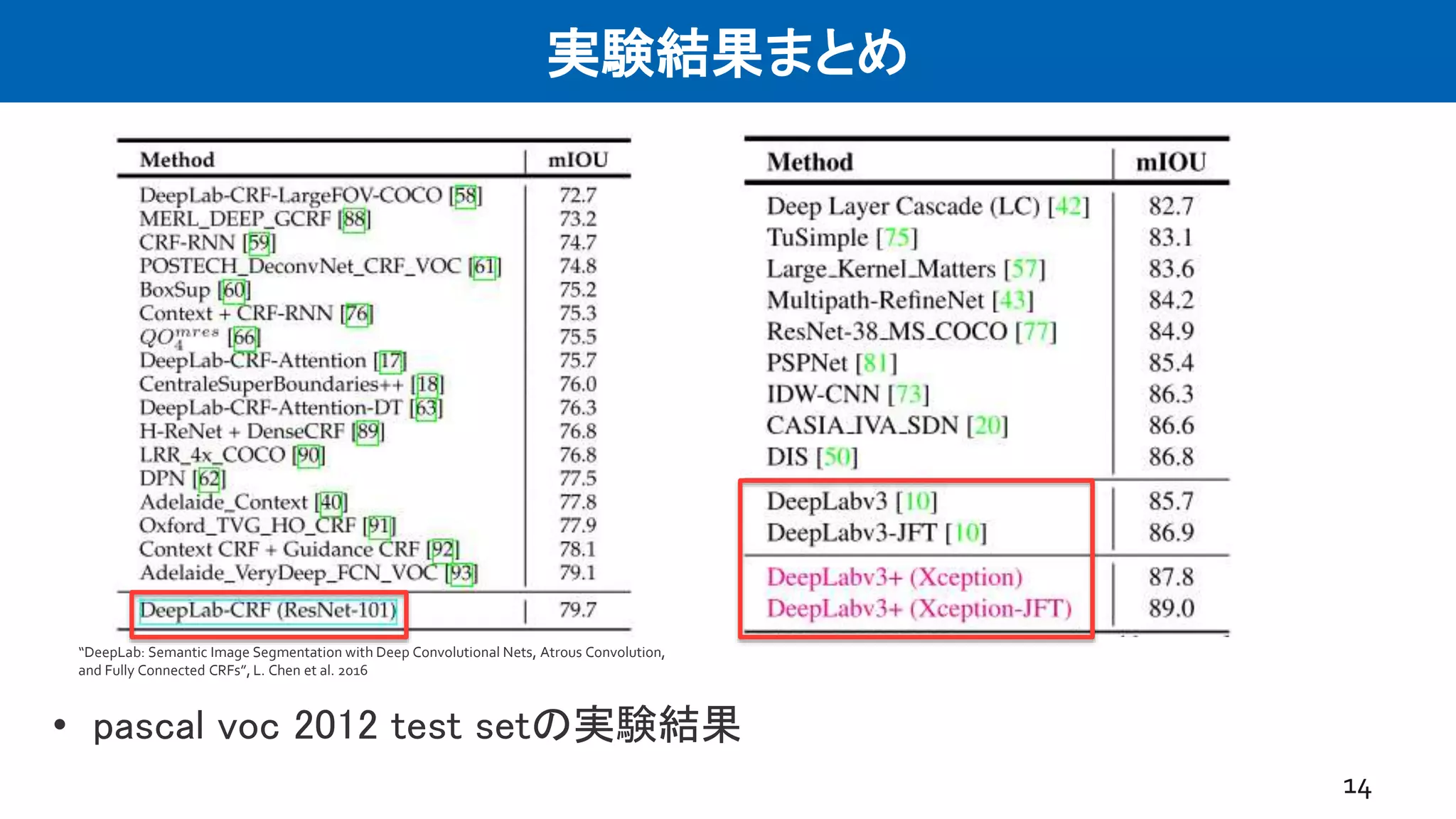

14. 実験結果まとめ
• pascal voc 2012 test setの実験結果
14
“DeepLab: Semantic Image Segmentation with Deep Convolutional Nets, Atrous Convolution,
and Fully Connected CRFs”, L. Chen et al. 2016

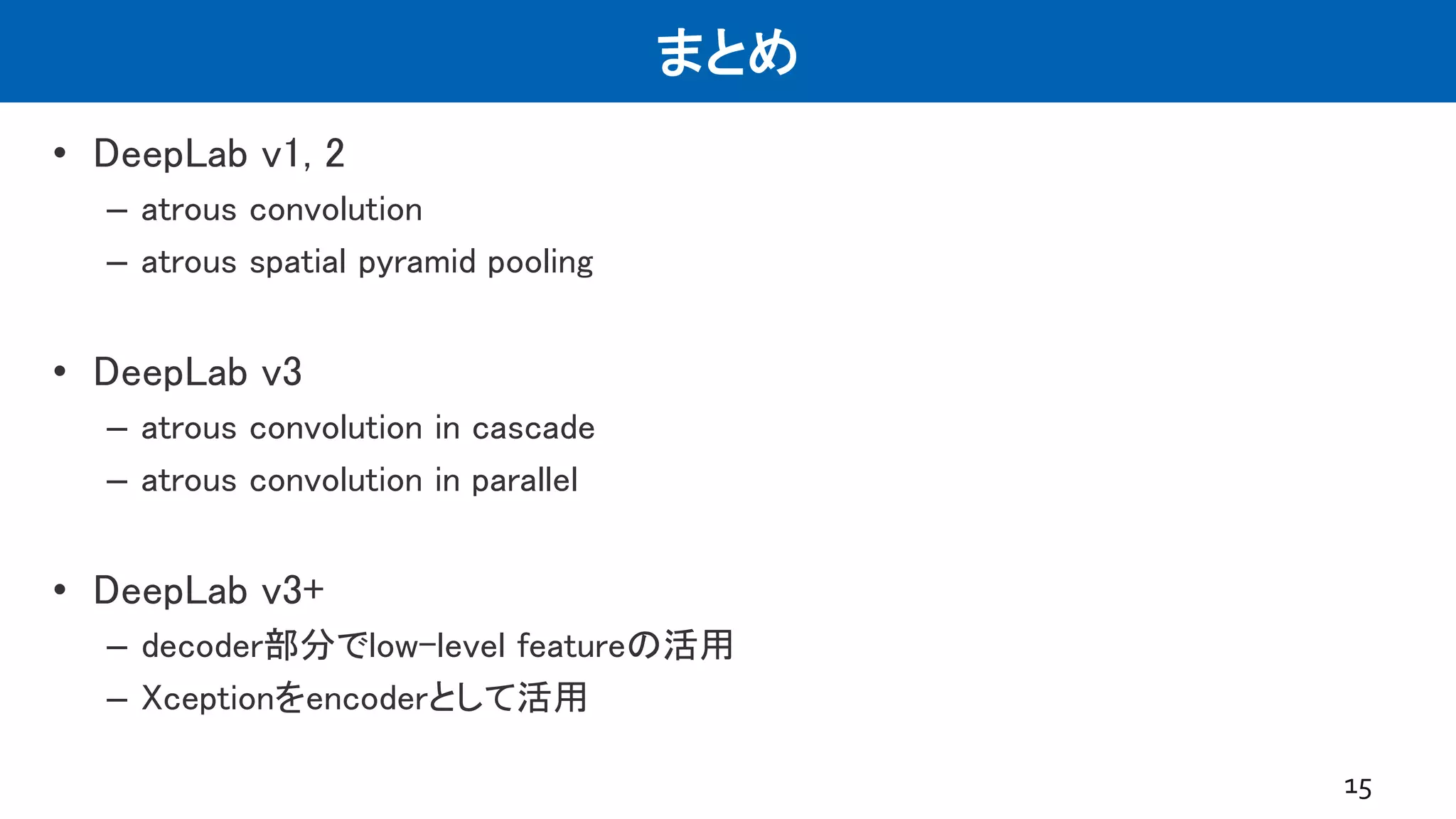

15. まとめ
• DeepLab v1, 2
– atrous convolution
– atrous spatial pyramid pooling
• DeepLab v3
– atrous convolution in cascade
– atrous convolution in parallel
• DeepLab v3+
– decoder部分でlow-level featureの活用
– Xceptionをencoderとして活用
15

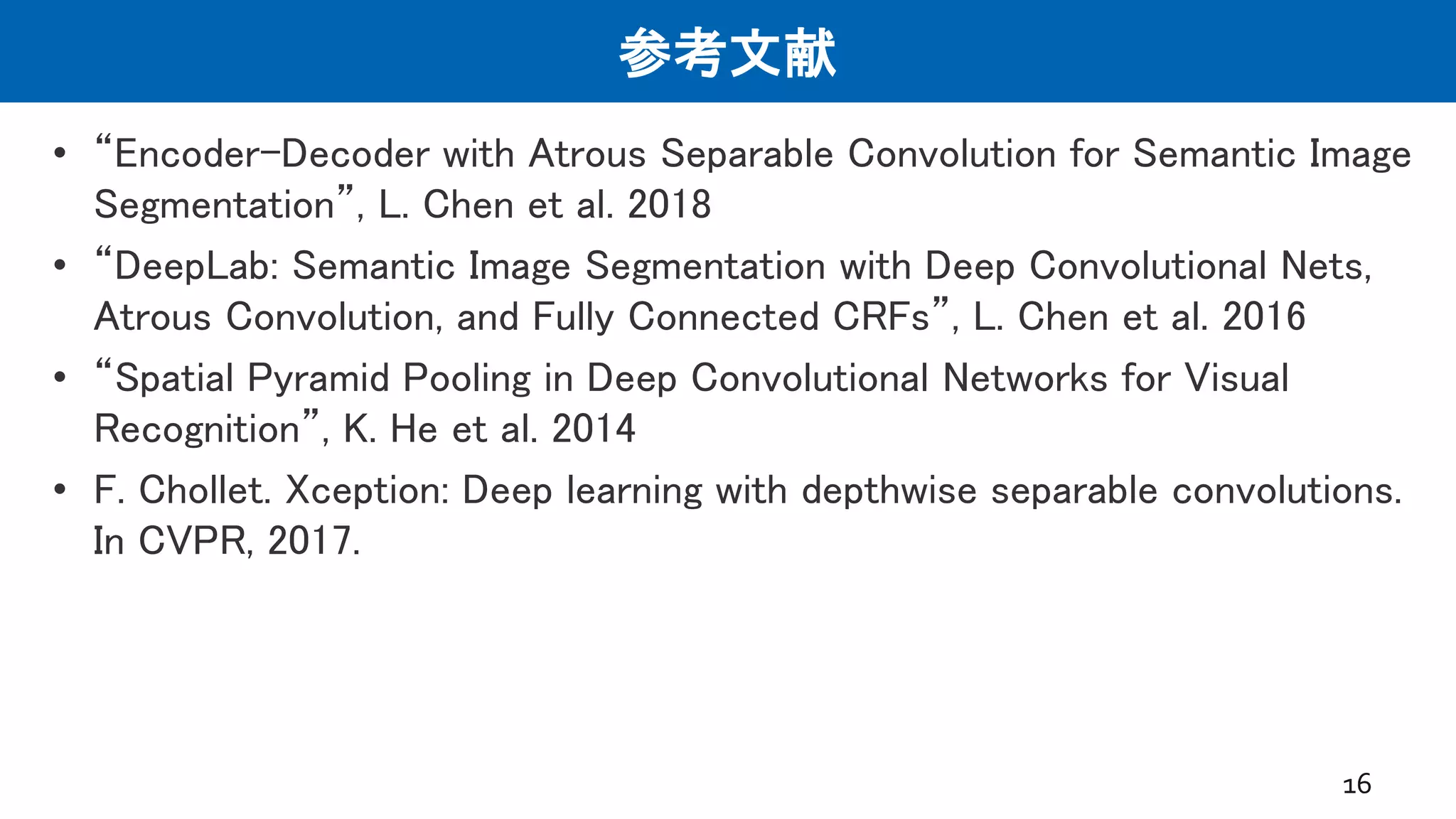

16. 参考文献
• “Encoder-Decoder with Atrous Separable Convolution for Semantic Image
Segmentation”, L. Chen et al. 2018
• “DeepLab: Semantic Image Segmentation with Deep Convolutional Nets,
Atrous Convolution, and Fully Connected CRFs”, L. Chen et al. 2016
• “Spatial Pyramid Pooling in Deep Convolutional Networks for Visual
Recognition”, K. He et al. 2014
• F. Chollet. Xception: Deep learning with depthwise separable convolutions.
In CVPR, 2017.
16
