![P – thread count
Thread 0
Thread HP Manager
0
1
…
K - 1
HP[K]
0
1
2
…
R - 1
Retired[R]
Hazard Pointer Singleton
Thread
1
Thread
P - 1
K = 4 R = 2 KP
<K,P, R> : R > K * P
Hazard PointersHazard Pointers
Максим Хижинский, C++ CoreHard Autumn 2017](https://image.slidesharecdn.com/dpiarch-171022112925/85/deep-packet-inspection-33-320.jpg)

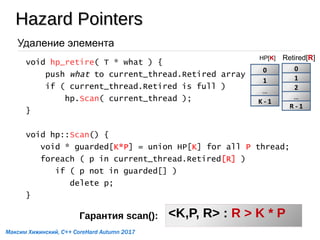

![Удаление элемента
void hp_retire( T * what ) {
push what to current_thread.Retired array
if ( current_thread.Retired is full )
hp.Scan( current_thread );
}
void hp::Scan() {
void * guarded[K*P] = union HP[K] for all P thread;
foreach ( p in current_thread.Retired[R] )
if ( p not in guarded[] )
delete p;
}
<K,P, R> : R > K * P
0
1
2
…
R - 1
Retired[R]
0
1
…
K - 1
HP[K]
Гарантия scan():
Hazard PointersHazard Pointers
Максим Хижинский, C++ CoreHard Autumn 2017](https://image.slidesharecdn.com/dpiarch-171022112925/85/deep-packet-inspection-34-320.jpg)
Uploaded bycorehard_by
Обработка потока данных на примере deep packet inspection: внутренняя архитектура и решения
Документ представляет собой лекцию Максима Хижинского о проектировании многопоточных приложений с использованием модели 'апартаментов' в C++. Обсуждаются ключевые аспекты оптимизации работы с сетевыми интерфейсами, технологии, такие как Netmap и DPDK, а также подходы к выделению памяти и взаимодействию между потоками. В документе акцентируется внимание на эффективной обработке данных, минимизации использования общих ресурсов и избежании фрагментации памяти.
More Related Content
Similar to Обработка потока данных на примере deep packet inspection: внутренняя архитектура и решения
Обработка потока данных на примере deep packet inspection: внутренняя архитектура и решения
- 1. Максим Хижинский, C++CoreHard Autumn 2017

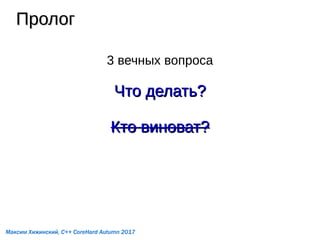

- 2. ПрологПролог 3 вечных вопроса Чтоделать?Что делать? Кто виноват?Кто виноват? Максим Хижинский, C++ CoreHard Autumn 2017
- 3. ПрологПролог 3 вечных вопроса Чтоделать?Что делать? Кто виноват?Кто виноват? Почему такПочему так получилось?получилось? Как сделать?Как сделать? Максим Хижинский, C++ CoreHard Autumn 2017

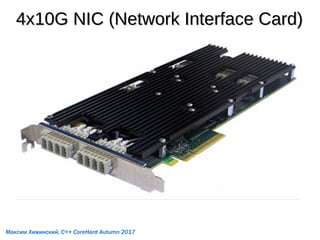

- 4. 4x10G NIC (NetworkInterface Card)4x10G NIC (Network Interface Card) Максим Хижинский, C++ CoreHard Autumn 2017

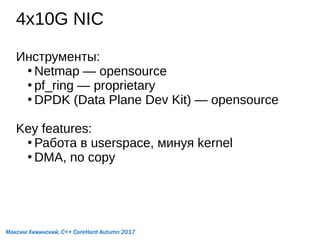

- 5. 4x10G NIC Инструменты: ● Netmap —opensource ● pf_ring — proprietary ● DPDK (Data Plane Dev Kit) — opensource Key features: ● Работа в userspace, минуя kernel ● DMA, no copy Максим Хижинский, C++ CoreHard Autumn 2017

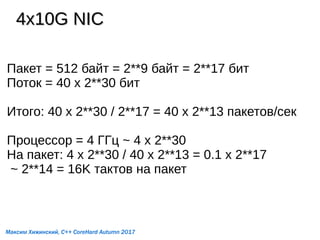

- 6. 4x10G NIC4x10G NIC Пакет= 512 байт = 2**9 байт = 2**17 бит Поток = 40 x 2**30 бит Итого: 40 x 2**30 / 2**17 = 40 x 2**13 пакетов/сек Процессор = 4 ГГц ~ 4 x 2**30 На пакет: 4 x 2**30 / 40 x 2**13 = 0.1 x 2**17 ~ 2**14 = 16K тактов на пакет Максим Хижинский, C++ CoreHard Autumn 2017

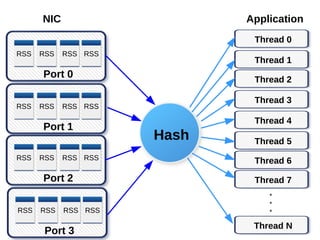

- 7. Port 0 RSS RSSRSS RSS Port 3 RSS RSS RSS RSS Port 1 RSS RSS RSS RSS Port 2 RSS RSS RSS RSS NIC Application Thread 0 Thread 1 Thread 2 Thread 3 Thread 4 Thread 5 Thread 6 Thread 7 Thread N Hash

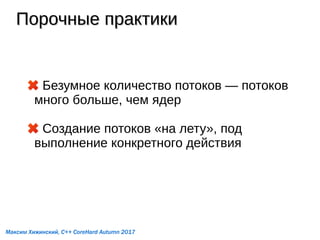

- 8. Порочные практикиПорочные практики Безумноеколичество потоков — потоков много больше, чем ядер Создание потоков «на лету», под выполнение конкретного действия Максим Хижинский, C++ CoreHard Autumn 2017

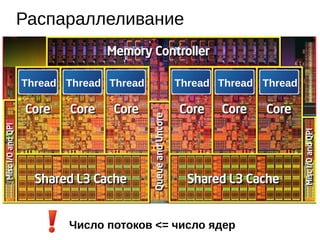

- 9. Распараллеливание Thread Thread ThreadThread Thread Thread Число потоков <= число ядер
- 10. Распараллеливание Thread Thread ThreadThread Thread Core 0 — свободен (для OS) Hard pinning threads to cores

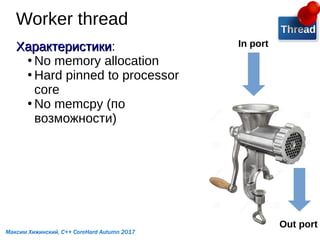

- 11. Worker thread ХарактеристикиХарактеристики: ● No memoryallocation ● Hard pinned to processor core ● No memcpy (по возможности) Thread In port Out port Максим Хижинский, C++ CoreHard Autumn 2017

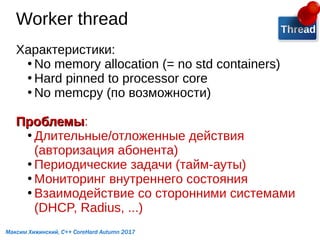

- 12. Worker thread Характеристики: ● No memoryallocation (= no std containers) ● Hard pinned to processor core ● No memcpy (по возможности) ПроблемыПроблемы: ● Длительные/отложенные действия (авторизация абонента) ● Периодические задачи (тайм-ауты) ● Мониторинг внутреннего состояния ● Взаимодействие со сторонними системами (DHCP, Radius, ...) Thread Максим Хижинский, C++ CoreHard Autumn 2017

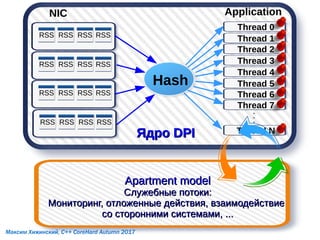

- 13. Ядро DPIЯдро DPI RSSRSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS NIC Application Thread 0 Thread 1 Thread 2 Thread 3 Thread 4 Thread 5 Thread 6 Thread 7 Thread N Hash Apartment modelApartment model Служебные потоки:Служебные потоки: Мониторинг, отложенные действия, взаимодействиеМониторинг, отложенные действия, взаимодействие со сторонними системами, ...со сторонними системами, ... Максим Хижинский, C++ CoreHard Autumn 2017

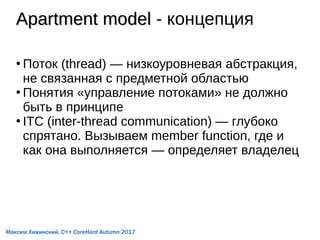

- 14. Apartment modelApartment model- концепция ● Поток (thread) — низкоуровневая абстракция, не связанная с предметной областью ● Понятия «управление потоками» не должно быть в принципе ● ITC (inter-thread communication) — глубоко спрятано. Вызываем member function, где и как она выполняется — определяет владелец Максим Хижинский, C++ CoreHard Autumn 2017

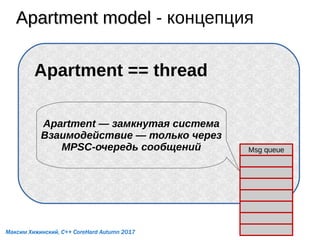

- 15. Apartment modelApartment model- концепция Msg queue Apartment == thread Apartment — замкнутая система Взаимодействие — только через MPSC-очередь сообщений Максим Хижинский, C++ CoreHard Autumn 2017

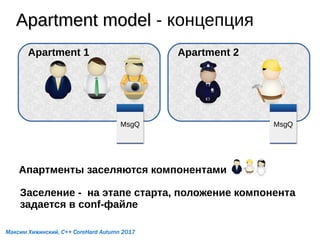

- 16. Apartment modelApartment model- концепция Apartment 1 Apartment 2 MsgQ MsgQ Апартменты заселяются компонентами Заселение - на этапе старта, положение компонента задается в conf-файле Максим Хижинский, C++ CoreHard Autumn 2017

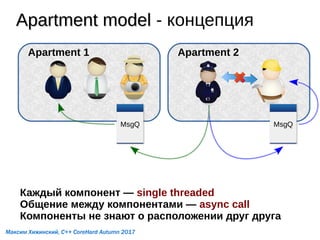

- 17. Apartment modelApartment model- концепция Apartment 1 Apartment 2 MsgQ MsgQ Каждый компонент — single threaded Общение между компонентами — async call Компоненты не знают о расположении друг друга Максим Хижинский, C++ CoreHard Autumn 2017

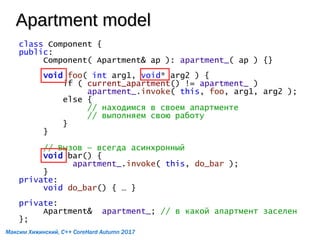

- 18. Apartment modelApartment model classComponent { public: Component( Apartment& ap ): apartment_( ap ) {} void foo( int arg1, void* arg2 ) { if ( current_apartment() != apartment_ ) apartment_.invoke( this, foo, arg1, arg2 ); else { // находимся в своем апартменте // выполняем свою работу } } // Вызов — всегда асинхронный void bar() { apartment_.invoke( this, do_bar ); } private: void do_bar() { … } private: Apartment& apartment_; // в какой апартмент заселен }; Максим Хижинский, C++ CoreHard Autumn 2017
- 19. Apartment model -сервисыApartment model - сервисы Компоненты хотят: ✔Распределять память ✔Выполнять периодические или отложенные действия ✔Следить за внешними событиями (сетевое взаимодействие) Apartment 1 MsgQ Apartment 2 MsgQ Apartment allocator (single-threaded!)

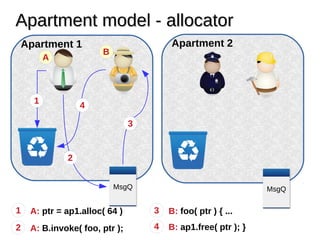

- 20. Apartment model -allocatorApartment model - allocator Apartment 1 MsgQ Apartment 2 MsgQ 1 1 2 3 4 A: ptr = ap1.alloc( 64 ) 2 A: B.invoke( foo, ptr ); A B 3 B: foo( ptr ) { ... 4 B: ap1.free( ptr ); }

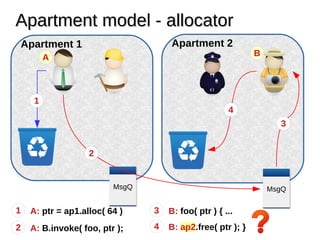

- 21. Apartment model -allocatorApartment model - allocator Apartment 1 MsgQ Apartment 2 MsgQ 1 1 A: ptr = ap1.alloc( 64 ) 2 A: B.invoke( foo, ptr ); A 3 B: foo( ptr ) { ... 4 B: ap2.free( ptr ); } B 2 3 4

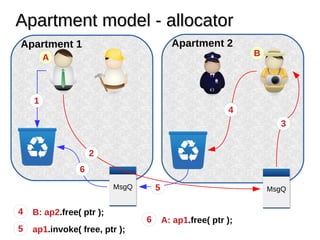

- 22. Apartment model -allocatorApartment model - allocator Apartment 1 MsgQ Apartment 2 MsgQ 1 A 4 B: ap2.free( ptr ); B 2 3 4 5 5 ap1.invoke( free, ptr ); 6 6 A: ap1.free( ptr );
- 23. Apartment allocatorApartment allocator ТребованияТребования: ● Избежатьфрагментации / вспенивания ● Для каждого распределенного блока памяти при вызове free() нужно быстро понять, к какому аллокатору (апартменту) он относится ● Выделенный блок памяти не должен иметь префиксов / управляющих структур РешениеРешение: страничный single-threaded субаллокатор Максим Хижинский, C++ CoreHard Autumn 2017

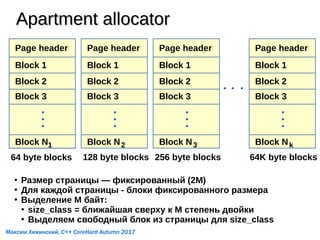

- 24. Apartment allocatorApartment allocator Pageheader Block 1 Block 1 Block 1 Block N 64 byte blocks Page header Block 1 Block 2 Block 3 Block N 128 byte blocks Page header Block 1 Block 2 Block 3 Block N 256 byte blocks Page header Block 1 Block 2 Block 3 Block N Page header Block 1 Block 2 Block 3 Block N 64K byte blocks 1 2 3 k ● Размер страницы — фиксированный (2M) ● Для каждой страницы - блоки фиксированного размера ● Выделение M байт: ● size_class = ближайшая сверху к M степень двойки ● Выделяем свободный блок из страницы для size_class Максим Хижинский, C++ CoreHard Autumn 2017

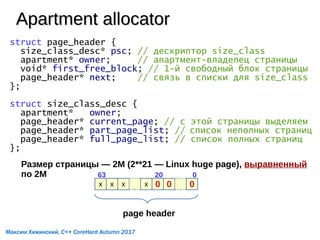

- 25. Apartment allocatorApartment allocator structpage_header { size_class_desc* psc; // дескриптор size_class apartment* owner; // апартмент-владелец страницы void* first_free_block; // 1-й свободный блок страницы page_header* next; // связь в списки для size_class }; struct size_class_desc { apartment* owner; page_header* current_page; // с этой страницы выделяем page_header* part_page_list; // список неполных страниц page_header* full_page_list; // список полных страниц }; Размер страницы — 2M (2**21 — Linux huge page), выравненный по 2M x x x x 0 0 0 02063 page header Максим Хижинский, C++ CoreHard Autumn 2017

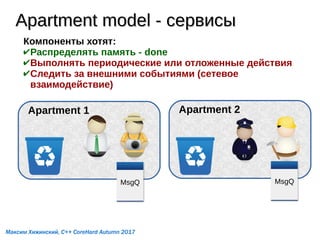

- 26. Apartment model -сервисыApartment model - сервисы Компоненты хотят: ✔Распределять память - done ✔Выполнять периодические или отложенные действия ✔Следить за внешними событиями (сетевое взаимодействие) Apartment 1 MsgQ Apartment 2 MsgQ Максим Хижинский, C++ CoreHard Autumn 2017

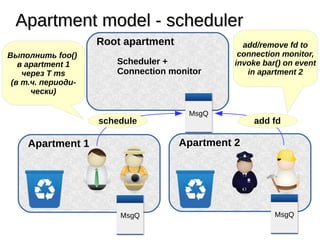

- 27. Apartment model -schedulerApartment model - scheduler Apartment 1 MsgQ Apartment 2 MsgQ Root apartment MsgQ Scheduler + Connection monitor add fdschedule Выполнить foo() в apartment 1 через T ms (в т.ч. периоди- чески) add/remove fd to connection monitor, invoke bar() on event in apartment 2

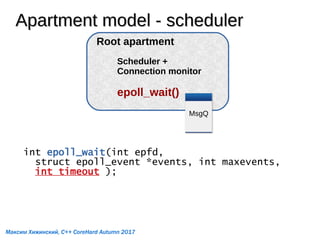

- 28. Apartment model -schedulerApartment model - scheduler Root apartment MsgQ Scheduler + Connection monitor epoll_wait() int epoll_wait(int epfd, struct epoll_event *events, int maxevents, int timeout ); Максим Хижинский, C++ CoreHard Autumn 2017

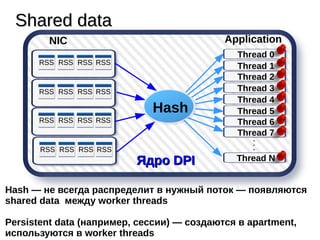

- 29. Ядро DPIЯдро DPI RSSRSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS NIC Application Thread 0 Thread 1 Thread 2 Thread 3 Thread 4 Thread 5 Thread 6 Thread 7 Thread N Hash Shared dataShared data Hash — не всегда распределит в нужный поток — появляются shared data между worker threads Persistent data (например, сессии) — создаются в apartment, используются в worker threads

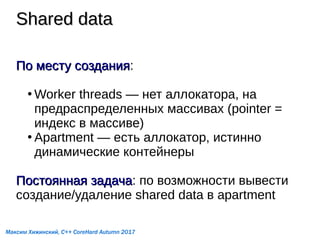

- 30. Shared dataShared data Поместу созданияПо месту создания: ● Worker threads — нет аллокатора, на предраспределенных массивах (pointer = индекс в массиве) ● Apartment — есть аллокатор, истинно динамические контейнеры Постоянная задачаПостоянная задача: по возможности вывести создание/удаление shared data в apartment Максим Хижинский, C++ CoreHard Autumn 2017

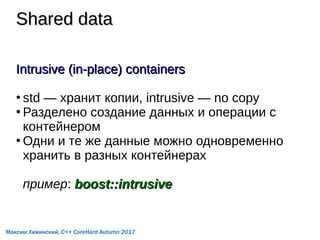

- 31. Shared dataShared data Intrusive(in-place) containersIntrusive (in-place) containers ● std — хранит копии, intrusive — no copy ● Разделено создание данных и операции с контейнером ● Одни и те же данные можно одновременно хранить в разных контейнерах пример: boost::intrusiveboost::intrusive Максим Хижинский, C++ CoreHard Autumn 2017

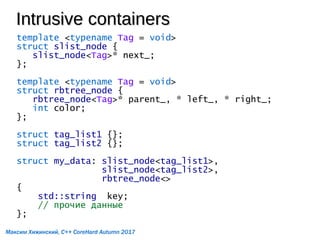

- 32. Intrusive containersIntrusive containers template<typename Tag = void> struct slist_node { slist_node<Tag>* next_; }; template <typename Tag = void> struct rbtree_node { rbtree_node<Tag>* parent_, * left_, * right_; int color; }; struct tag_list1 {}; struct tag_list2 {}; struct my_data: slist_node<tag_list1>, slist_node<tag_list2>, rbtree_node<> { std::string key; // прочие данные }; Максим Хижинский, C++ CoreHard Autumn 2017

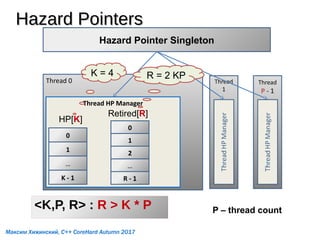

- 33. P – threadcount Thread 0 Thread HP Manager 0 1 … K - 1 HP[K] 0 1 2 … R - 1 Retired[R] Hazard Pointer Singleton Thread 1 Thread P - 1 K = 4 R = 2 KP <K,P, R> : R > K * P Hazard PointersHazard Pointers Максим Хижинский, C++ CoreHard Autumn 2017
- 34. Удаление элемента void hp_retire(T * what ) { push what to current_thread.Retired array if ( current_thread.Retired is full ) hp.Scan( current_thread ); } void hp::Scan() { void * guarded[K*P] = union HP[K] for all P thread; foreach ( p in current_thread.Retired[R] ) if ( p not in guarded[] ) delete p; } <K,P, R> : R > K * P 0 1 2 … R - 1 Retired[R] 0 1 … K - 1 HP[K] Гарантия scan(): Hazard PointersHazard Pointers Максим Хижинский, C++ CoreHard Autumn 2017

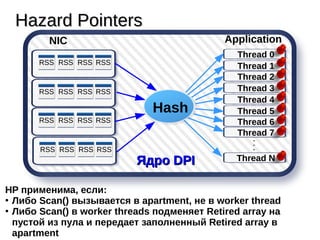

- 35. Ядро DPIЯдро DPI RSSRSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS RSS NIC Application Thread 0 Thread 1 Thread 2 Thread 3 Thread 4 Thread 5 Thread 6 Thread 7 Thread N Hash Hazard PointersHazard Pointers HP применима, если: ● Либо Scan() вызывается в apartment, не в worker thread ● Либо Scan() в worker threads подменяет Retired array на пустой из пула и передает заполненный Retired array в apartment
- 36. Спасибо за вниманиеСпасибоза внимание Максим Хижинский, C++ CoreHard Autumn 2017
