DLゼミ
Deep High-Resolution Representation
Learning for Human Pose Estimation
北海道大学大学院情報科学研究院
情報理工学部門複合情報工学分野調和系工学研究室
修士課程2年森雄斗

2

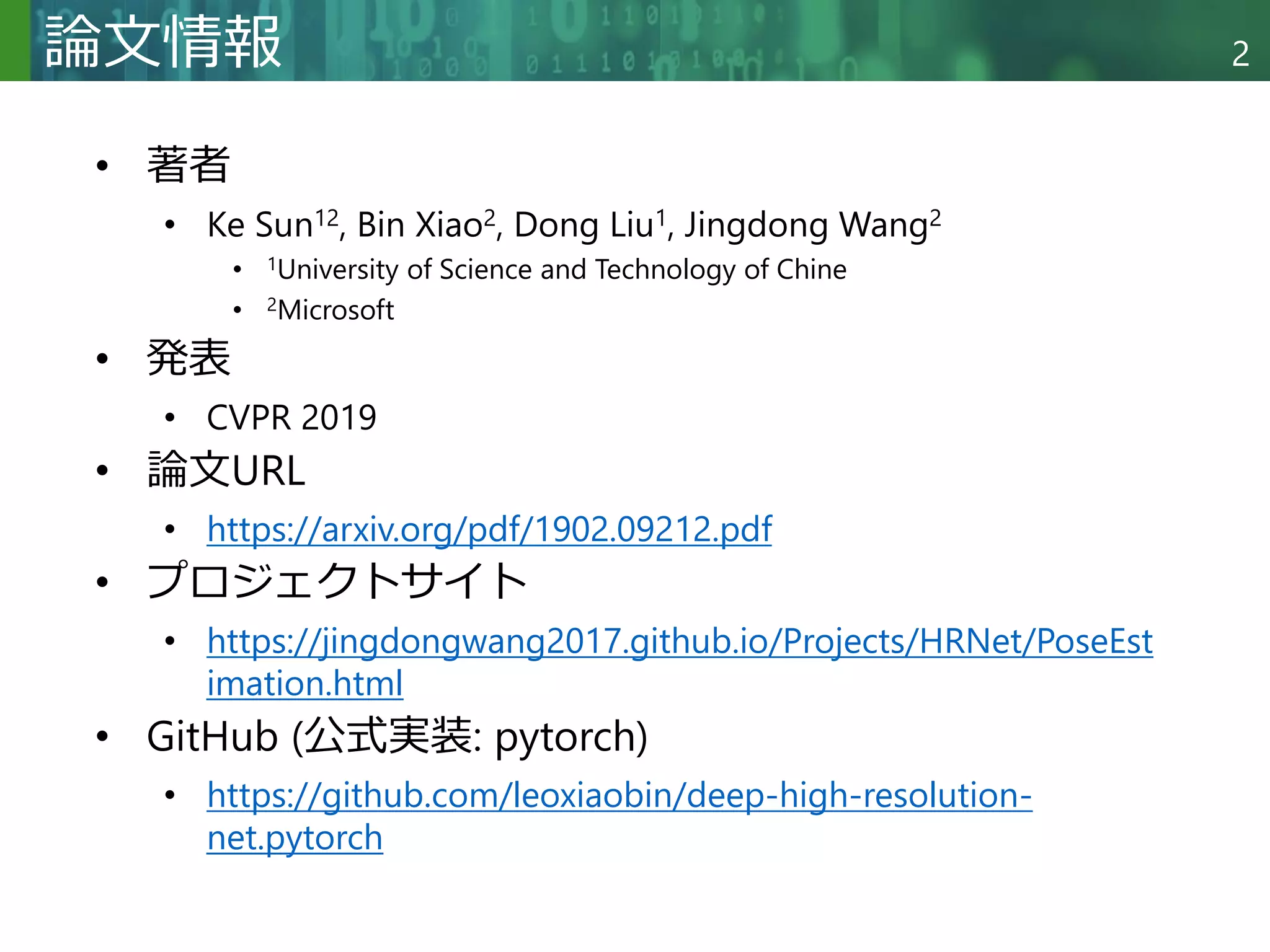

論文情報
• 著者
• Ke Sun12, Bin Xiao2, Dong Liu1, Jingdong Wang2
• 1University of Science and Technology of Chine
• 2Microsoft
• 発表
• CVPR 2019
• 論文URL
• https://arxiv.org/pdf/1902.09212.pdf
• プロジェクトサイト
• https://jingdongwang2017.github.io/Projects/HRNet/PoseEst
imation.html
• GitHub (公式実装: pytorch)
• https://github.com/leoxiaobin/deep-high-resolution-
net.pytorch

3
論文概要
• Top-downアプローチの姿勢推定モデル
• 高解像度の表現を維持する機構を持つHRNetを使用
• 低解像度のサブネットワークを追加し、複数の解像度の
サブネットワークを並列に接続
• ポーズ追跡においても高い性能を確認
モデル構造姿勢の推定結果

4
姿勢推定とアプローチ
• 人間のキーポイント(両肩、膝など)を画像、動画から推定
– 一般的には17箇所の座標を出力
• 従来の2種類のアプローチ
提案モデルの出力結果別手法の結果 (PoseNet[1])
[1] https://www.tensorflow.org/lite/examples/pose_estimation/overview?hl=ja
個々の
人物推定
Top-down Bottom-up
個々の
姿勢推定
キーポイント
座標を推定
人物毎に
グルーピング
ex: DeepPose, Cascaded Pyramid Network ex: PoseNet (PersonLab), PifPaf

5
既存のモデルとの違い
• 正確なヒートマップ推定のために、全てのプロセスで高解
像度の表現を維持
• 中間のヒートマップの監視を行わないため、キーポイント
の検出精度に優れ、計算量やパラメータが効率的
提案するモデル構造
既存の姿勢推定モデルの構造
(a) Hourglass[1]
(b) Cascaded pyramid networks[2]
(c) SimpleBaseLine[3]
(d) Combination with dilated convolutions[4]
[1] A. Newell, K. Yang, and J. Deng. Stacked hourglass networks for human pose estimation. In ECCV, pages 483–499, 2016.
[2] Y. Chen, Z. Wang, Y. Peng, Z. Zhang, G. Yu, and J. Sun. Cascaded pyramid network for multi-person pose estimation. CoRR, abs/1711.07319, 2017.
[3] B. Xiao, H. Wu, and Y. Wei. Simple baselines for human pose estimation and tracking. In ECCV, pages 472–487, 2018.
[4] E. Insafutdinov, L. Pishchulin, B. Andres, M. Andriluka, and B. Schiele. Deepercut: A deeper, stronger, and faster multiperson pose estimation model. In ECCV, pages 34–50, 2016.

6
姿勢推定の出力とヒートマップ
• 姿勢推定とは、サイズが 𝑊 × 𝐻 × 3 の画像から𝐾個の
キーポイント(膝や腕など)の位置を検出するタスク
• 最新の手法では、 𝑊′ × 𝐻′, {𝐻1, 𝐻2, … , 𝐻𝑘} の𝐾個の
ヒートマップを推定し、位置を求める
画像は別論文[1]から参照
[1] Wei, Shih-En, et al. "Convolutional pose machines." Proceedings of the IEEE conference on Computer Vision and Pattern Recognition. 2016.
入力画像: 𝑊 × 𝐻 × 3
キーポイント1の
ヒートマップ
キーポイント2の
ヒートマップ
キーポイントK − 1の
ヒートマップ
キーポイントKの
ヒートマップ

7
Parallel multi-resolution subnetworks
• 高解像度のサブネットワークを最初のネットワークとし、
一つずつ低解像度のサブネットワークを並列に接続
4つの並列サブネットワークの構造例
𝒩
𝑠𝑟: サブネットワーク
𝑠 : ステージ数
𝑟: 解像度インデックス
(解像度は第1サブネットワークの
1
2𝑟−1)

8
Exchange Units
• マルチスケールのサブネットワークを融合
• 他の並列サブネットワークから情報を繰り返し受け
取ることが可能
𝐶𝑠𝑟
𝑏
: 畳み込みユニット, 𝜀𝑠
𝑏
: exchange unit
𝑏 : ブロック数
𝑠 : ステージ数
𝑟 : 解像度インデックス
第3ステージ、3ブロックの並列畳み込みユニットとexchange unit

9
Exchange Units
• マルチスケールのサブネットワークを融合
• 他の並列サブネットワークから情報を繰り返し受け
取ることが可能
アップサンプリングとダウンサンプリングの戦略
: nearest neighbor up-sampling (最近傍アップサンプリング)
＋ 1 × 1 の畳み込み処理
: 3 × 3 のストライド付き畳み込み処理

10
ヒートマップの推定
• 最終の高解像度の表現からヒートマップを回帰
• 損失関数は予測ヒートマップとGround truthのヒート
マップの平均二乗誤差
• Ground truthは各キーポイントの位置を中心に標準偏差
1ピクセルの2次元ガウス関数を使用し生成
推論結果のヒートマップ画像
Ground truthはキーポイント
の座標(𝑥 × 𝑦)のみ
生成
Ground truthの
ヒートマップ画像
-比較-
損失関数

11
ネットワークのインスタンス化
• ネットワークはResNetのデザインルールを使用
• 4つの並列サブネットワークを持つ4つのステージ
から構成
• 実験では、大小のネットワークを使用
– HRNet-W32 (最後の3段階のチャンネル幅: 64, 128, 256)
– HRNet-W48 (最後の3段階のチャンネル幅: 96, 192, 386)

12
実験1: COCO Keypoint Detection
• データセット
– COCO Keypoint Detection
• 200,000以上の17のキーポイントが
ラベル付けされた画像
• https://cocodataset.org/#home
• 評価指標
– Object Keypoint Similarity (OKS)
𝑂𝐾𝑆 =
σ𝑖 𝑒𝑥𝑝 Τ
−𝑑𝑖
2
2𝑠2𝑘𝑖
2
𝛿 𝑣𝑖 > 0
σ𝑖 𝛿 𝑣𝑖 > 0
𝑑𝑖 : 推定座標とGround truthの座標のユークリッド距離
𝑠 : 人物領域の面積
𝑘𝑖 : 減衰を制御するキーポイントごとの定数 (eyes < nose < … < ankles < Hips)
𝑣𝑖 : Ground truthの可視性フラグ (部位が画像に存在するかどうか)

13
実験1: 結果
• モデルサイズ(Params)と計算量(GFLOPs)を抑えつつ、
高い精度を実現

14
実験1: 結果
• モデルサイズ(Params)と計算量(GFLOPs)を抑えつつ、
高い精度を実現
10個のOKS閾値に
対する平均適合率
OKS=0.5の
平均適合率
OKS=0.75の
平均適合率
中サイズの
人に対する
平均適合率
大サイズの人
に対する
平均適合率
10個のOKS閾
値に対する
平均再現率

15
実験2: MPII Human Pose Estimation
• データセット
– MPII Human Pose dataset
• 25,000枚のキーポイントラベル付きの画像
• http://human-pose.mpi-inf.mpg.de/
• 評価指標
– PCKh
• 頭部のサイズを1として、キーポイントがground truthの何％の範囲内
に入ってるか
• 一般的にはPCKh@0.5を使用

16
実験2: 結果
• 他のモデルよりも優れた精度
人体の構成を学習する
コンポジションモデルを
採用しているため高精度

17
Ablation Study
• マルチスケールの融合の効果を検証
• 入力サイズによる精度の違い
入力サイズが小さい方が
顕著に差があり
→ 処理全体で高解像度を
維持しているため
マルチスケールの融合は
精度向上に貢献し、回数
が増えるほど高精度

18
まとめ
• Top-downアプローチの姿勢推定モデル
• 高解像度の表現を維持する機構を持つHRNetを使用
• 低解像度のサブネットワークを追加し、複数の解像度の
サブネットワークを並列に接続
• ポーズ追跡においても高い性能を確認
モデル構造姿勢の推定結果

19
現在(2021年9月)への影響
• 物体検出など別分野でも使用可能
– Deep High-Resolution Representation Learning for
Visual Recognition[1]
• 拡張したネットワークの提案
– HigherHRNet[2] (CVPR 2020)
– HRNet-DEKR[3] (CVPR 2021)
– Lite HRNet[4] (CVPR 2021)
[1] Sun, Ke, et al. "Deep high-resolution representation learning for human pose estimation." Proceedings of the IEEE/CVF
Conference on Computer Vision and Pattern Recognition. 2019.
[2] Cheng, Bowen, et al. "Higherhrnet: Scale-aware representation learning for bottom-up human pose estimation." Proceedings
of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2020.
[3] Geng, Zigang, et al. "Bottom-Up Human Pose Estimation Via Disentangled Keypoint Regression." Proceedings of the IEEE/CVF
Conference on Computer Vision and Pattern Recognition. 2021.
[4] Yu, Changqian, et al. "Lite-hrnet: A lightweight high-resolution network." Proceedings of the IEEE/CVF Conference on
Computer Vision and Pattern Recognition. 2021.
