1. Datacenter
InfraStruXure
Management
системы планирования развития датацентров
Раиль Хайбуллин
APC System Engineer
All content in this presentation is protected – © 2008 American Power Conversion Corporation

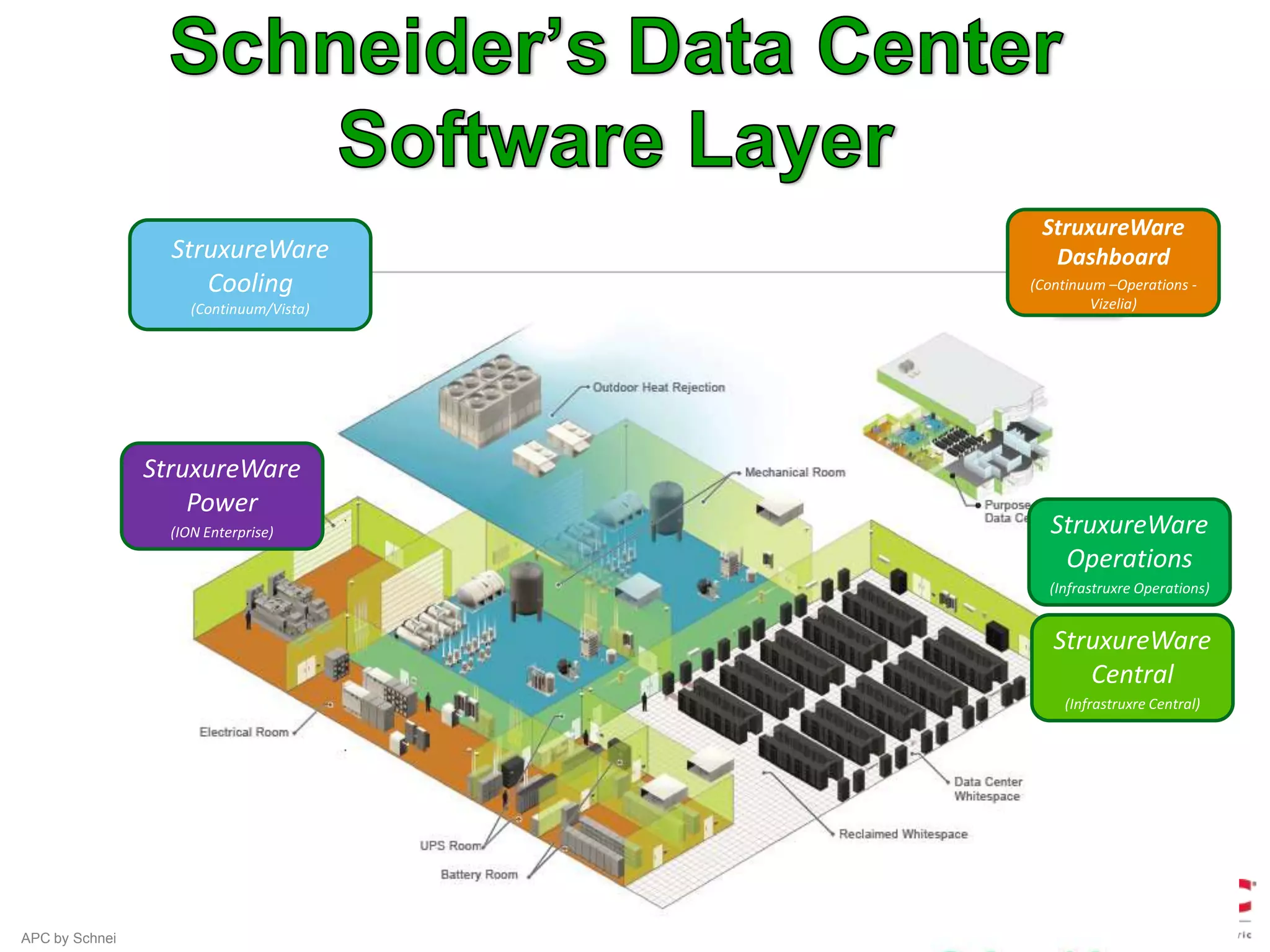

2. StruxureWare
StruxureWare Dashboard
Cooling (Continuum –Operations -
(Continuum/Vista) Vizelia)
StruxureWare
Power
(ION Enterprise) StruxureWare
Operations
(Infrastruxre Operations)
StruxureWare
Central
(Infrastruxre Central)
APC by Schneider Electric – Name – Date

3. Новая архитектура системы мониторинга и контроля
за электросетью … от подстанции до розетки
Совместимость на всех уровнях системы
мониторинга
Многоуровневый открытый стандарт между
системами Schneider Electric и сторонними
производителями
APC by Schneider Electric – Name – Date

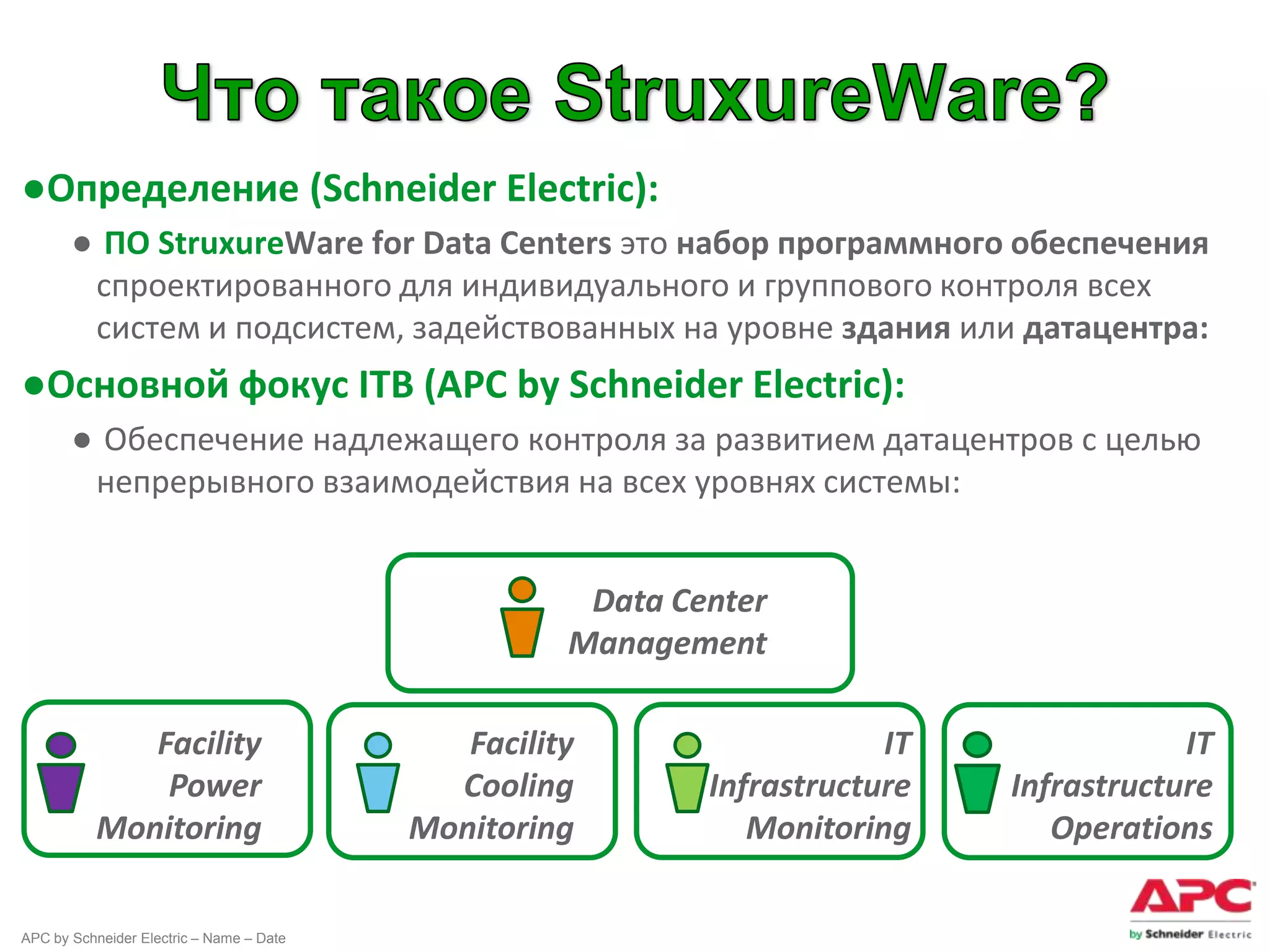

4. ●Определение (Schneider Electric):
● ПО StruxureWare for Data Centers это набор программного обеспечения
спроектированного для индивидуального и группового контроля всех
систем и подсистем, задействованных на уровне здания или датацентра:
●Основной фокус ITB (APC by Schneider Electric):
● Обеспечение надлежащего контроля за развитием датацентров с целью
непрерывного взаимодействия на всех уровнях системы:
Data Center
Management
Facility Facility IT IT
Power Cooling Infrastructure Infrastructure
Monitoring Monitoring Monitoring Operations
APC by Schneider Electric – Name – Date

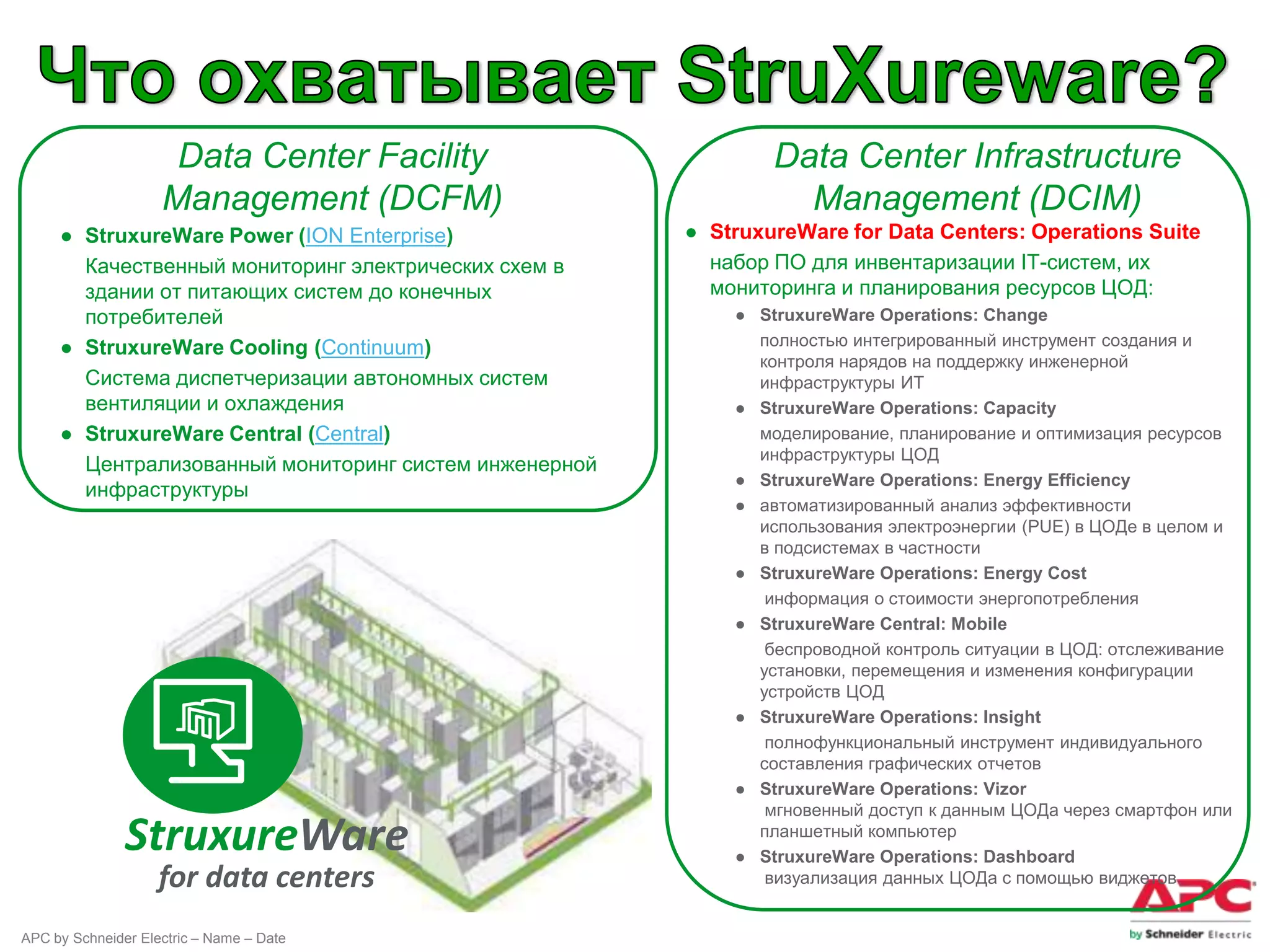

5. Data Center Facility Data Center Infrastructure
Management (DCFM) Management (DCIM)
● StruxureWare Power (ION Enterprise) ● StruxureWare for Data Centers: Operations Suite
Качественный мониторинг электрических схем в набор ПО для инвентаризации IT-систем, их
здании от питающих систем до конечных мониторинга и планирования ресурсов ЦОД:

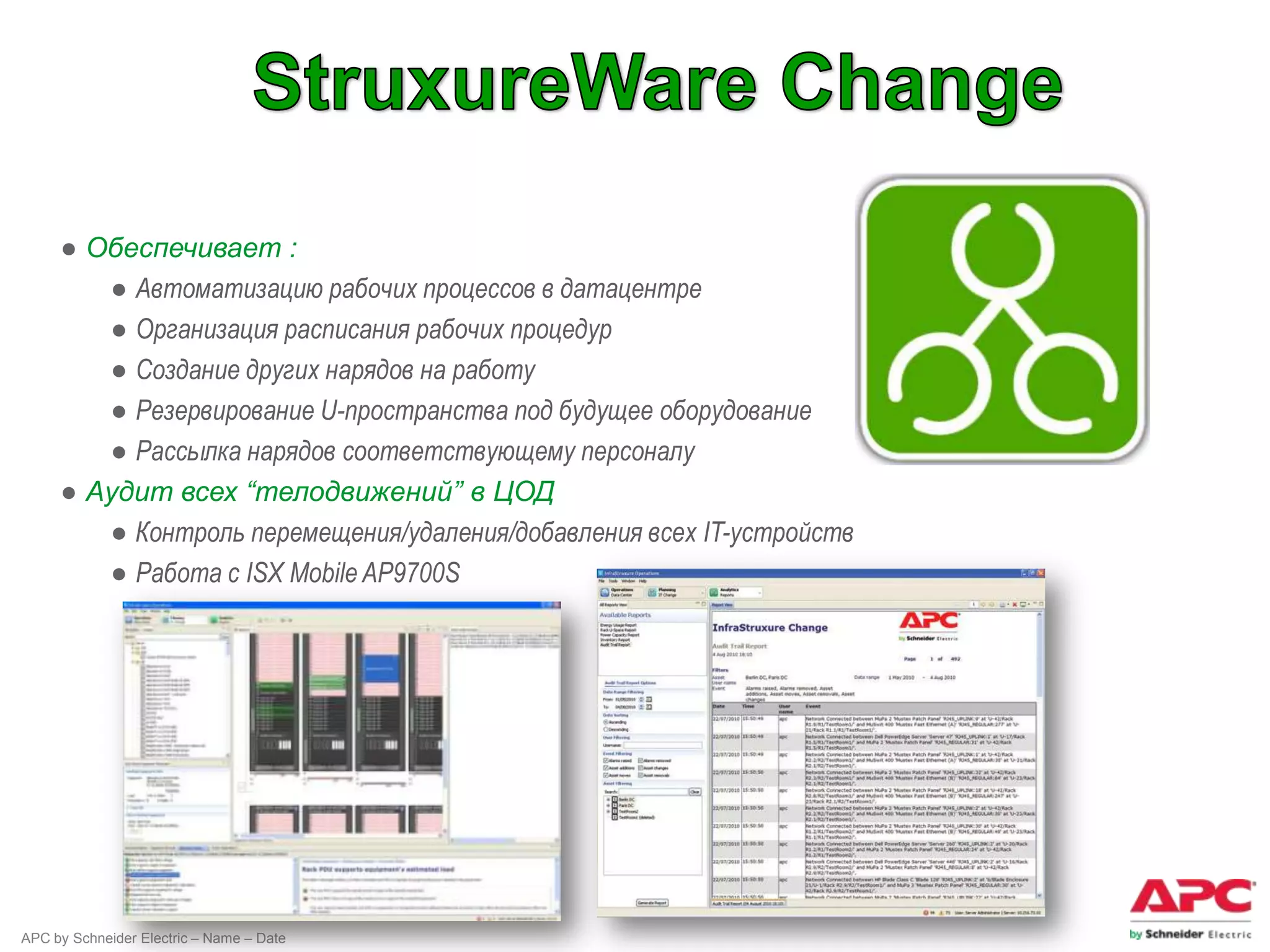

потребителей ● StruxureWare Operations: Change
● StruxureWare Cooling (Continuum) полностью интегрированный инструмент создания и
контроля нарядов на поддержку инженерной
Система диспетчеризации автономных систем инфраструктуры ИТ
вентиляции и охлаждения ● StruxureWare Operations: Capacity
● StruxureWare Central (Central) моделирование, планирование и оптимизация ресурсов
инфраструктуры ЦОД
Централизованный мониторинг систем инженерной

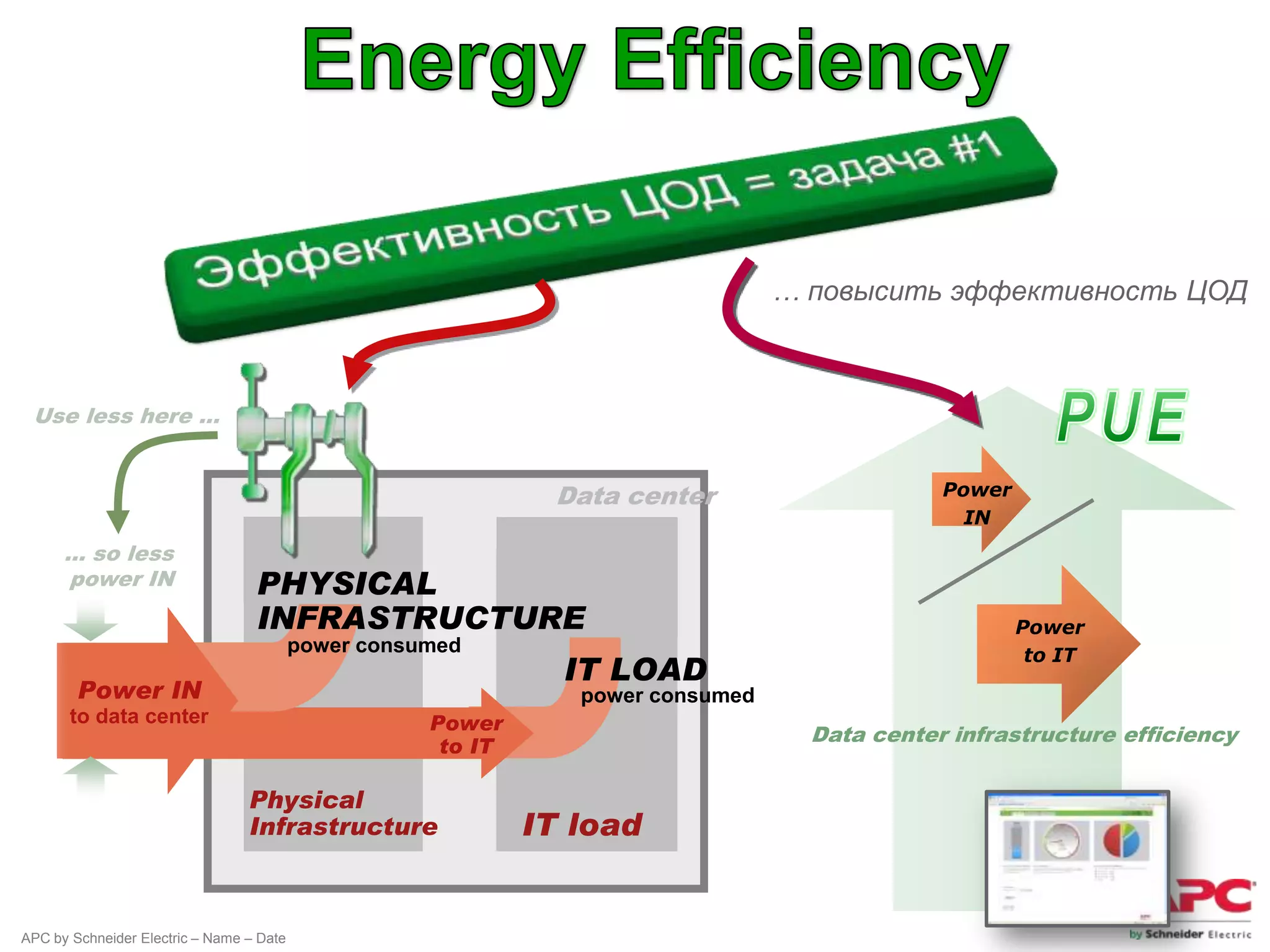

● StruxureWare Operations: Energy Efficiency
инфраструктуры
● автоматизированный анализ эффективности
использования электроэнергии (PUE) в ЦОДе в целом и
в подсистемах в частности

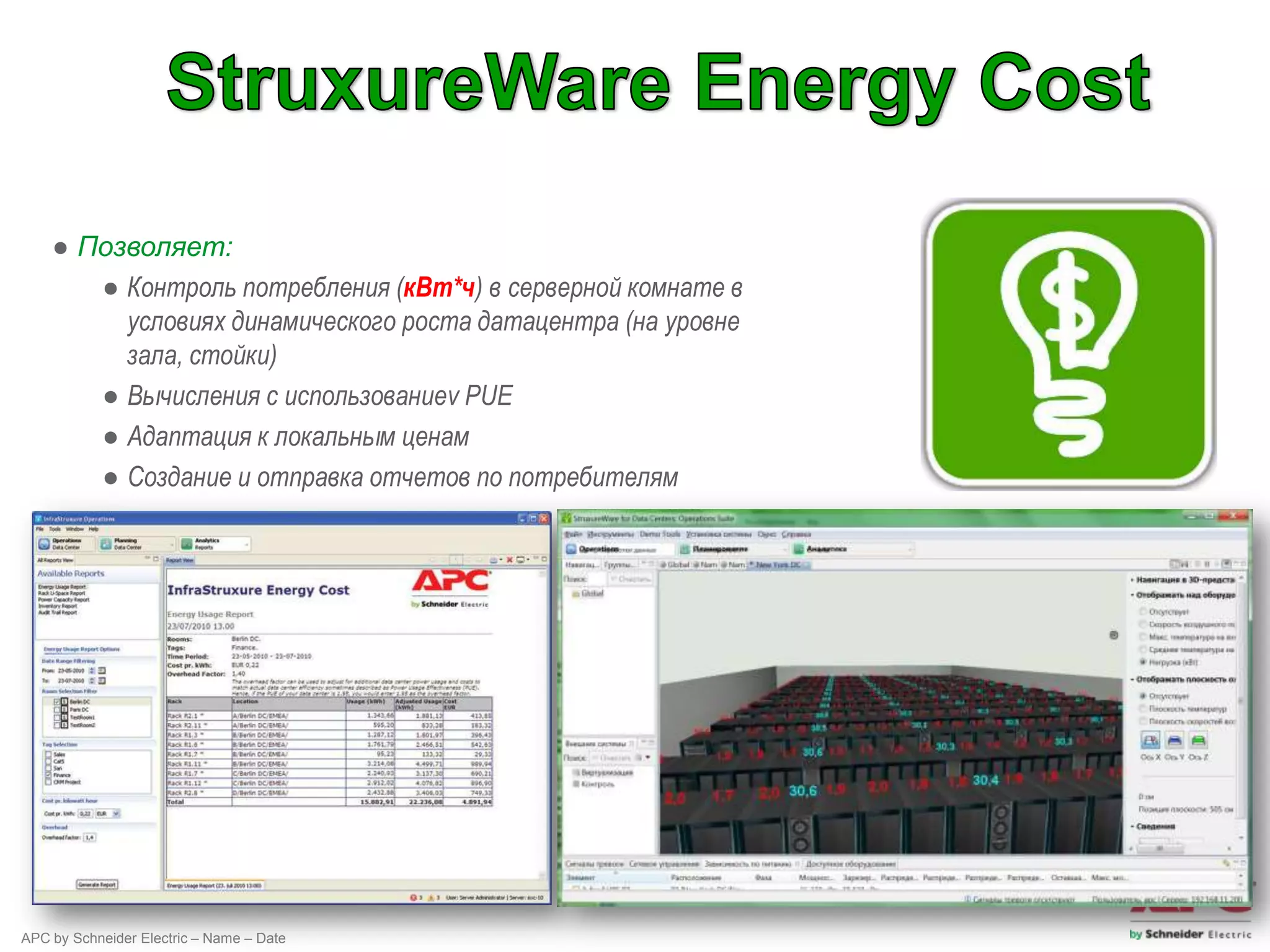

● StruxureWare Operations: Energy Cost
информация о стоимости энергопотребления
● StruxureWare Central: Mobile
беспроводной контроль ситуации в ЦОД: отслеживание
установки, перемещения и изменения конфигурации
устройств ЦОД

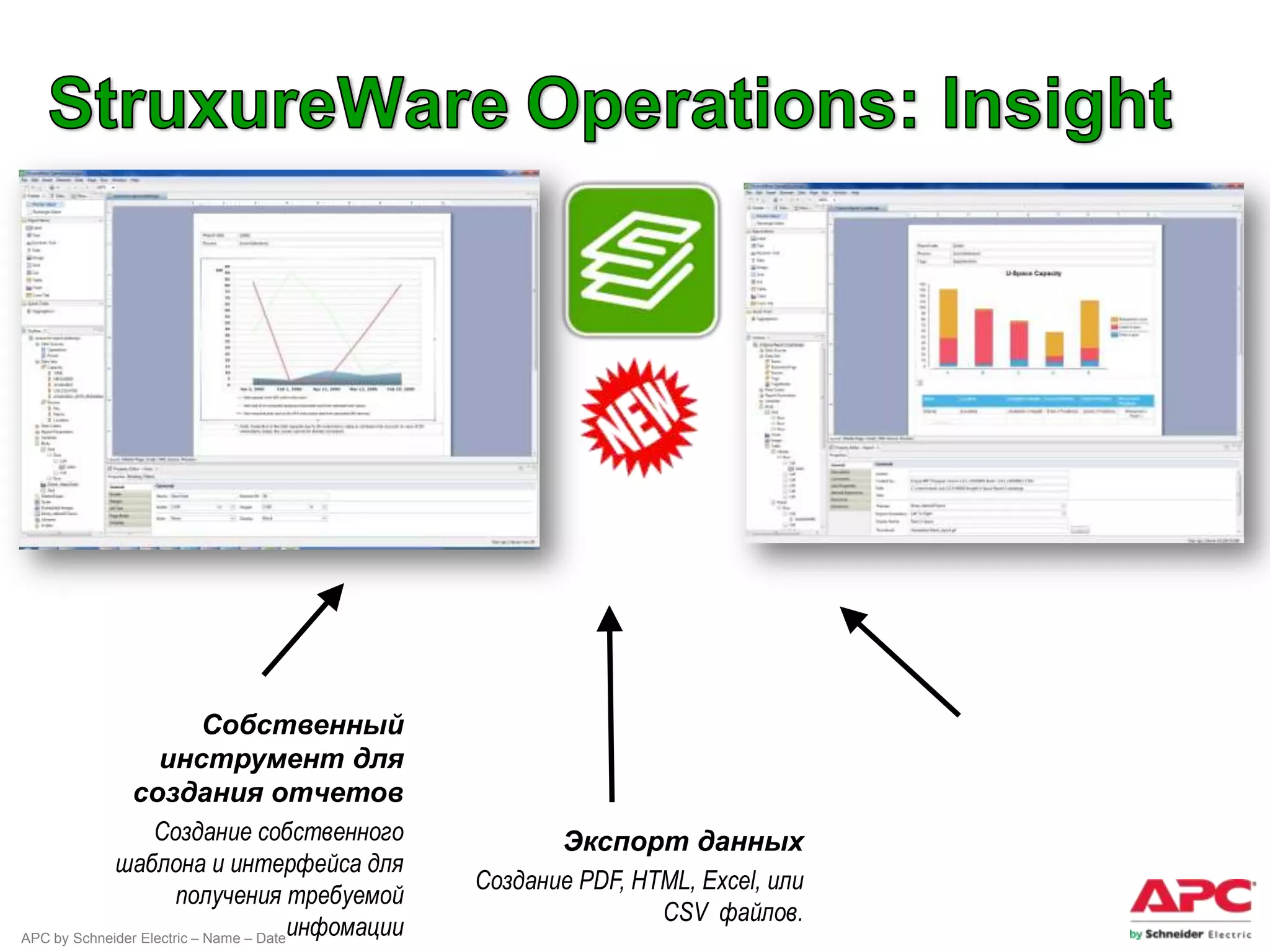

● StruxureWare Operations: Insight
полнофункциональный инструмент индивидуального
составления графических отчетов

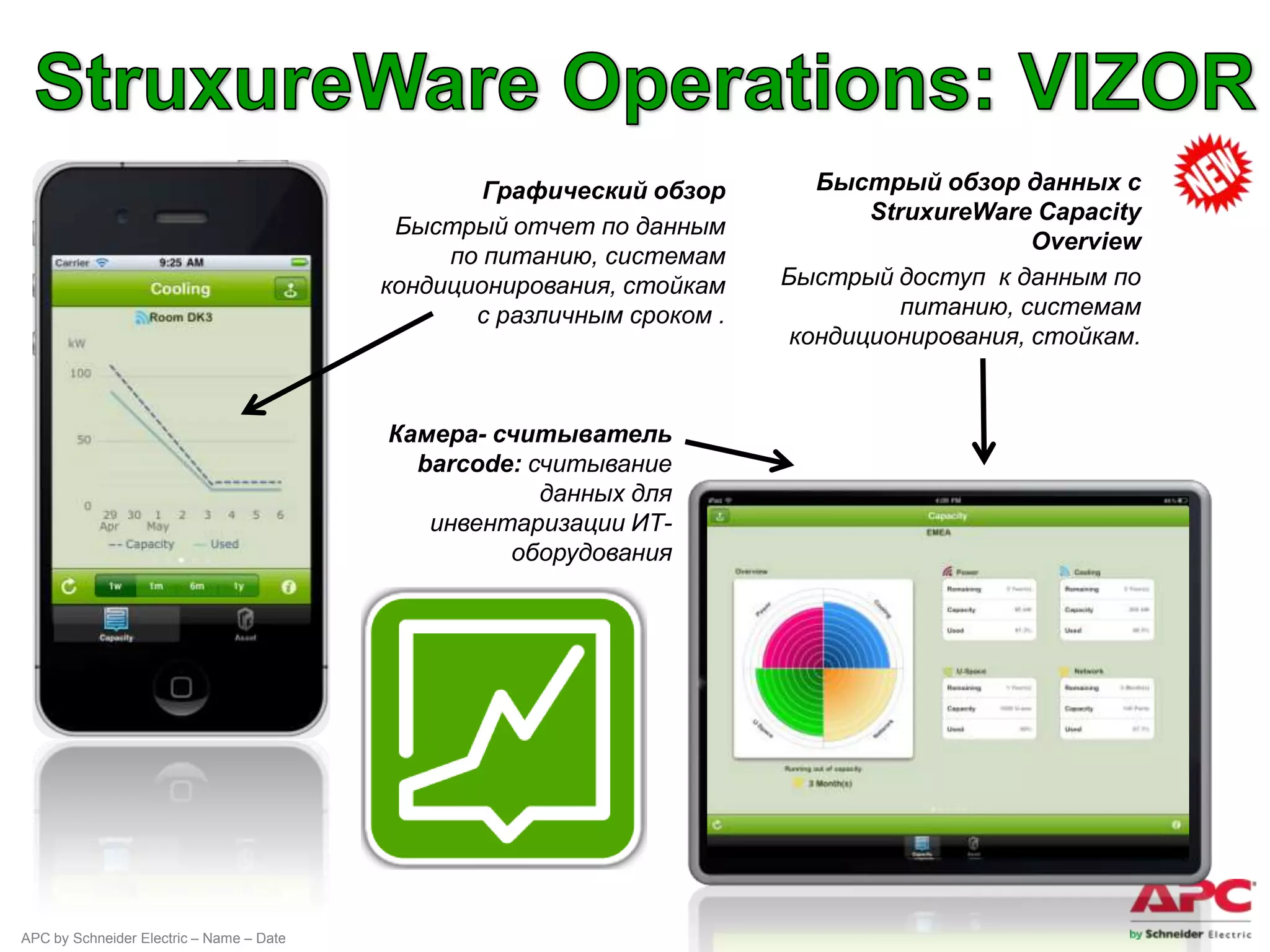

● StruxureWare Operations: Vizor
мгновенный доступ к данным ЦОДа через смартфон или
StruxureWare планшетный компьютер

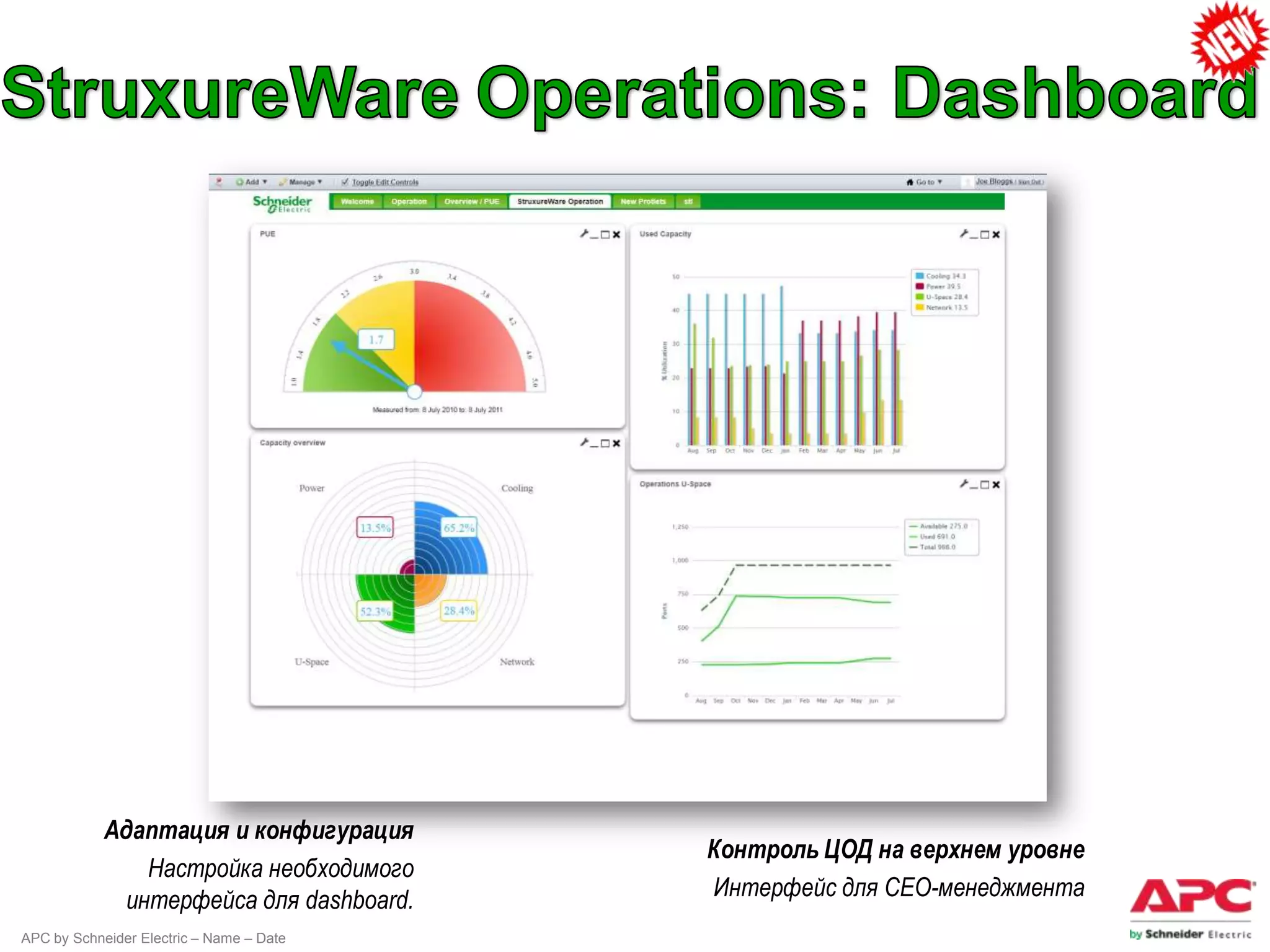

● StruxureWare Operations: Dashboard
for data centers визуализация данных ЦОДа с помощью виджетов
APC by Schneider Electric – Name – Date

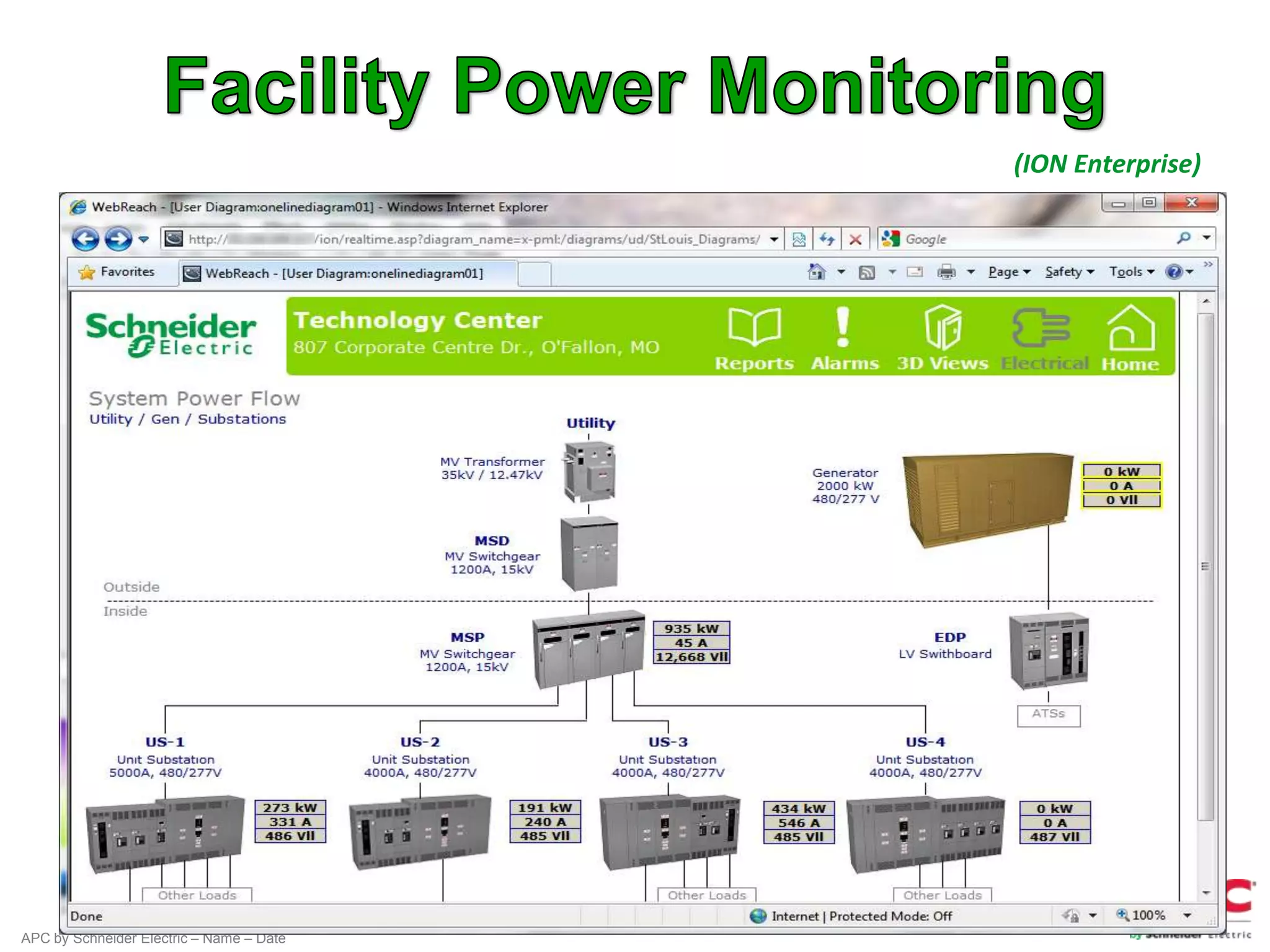

6. (ION Enterprise)
APC by Schneider Electric – Name – Date

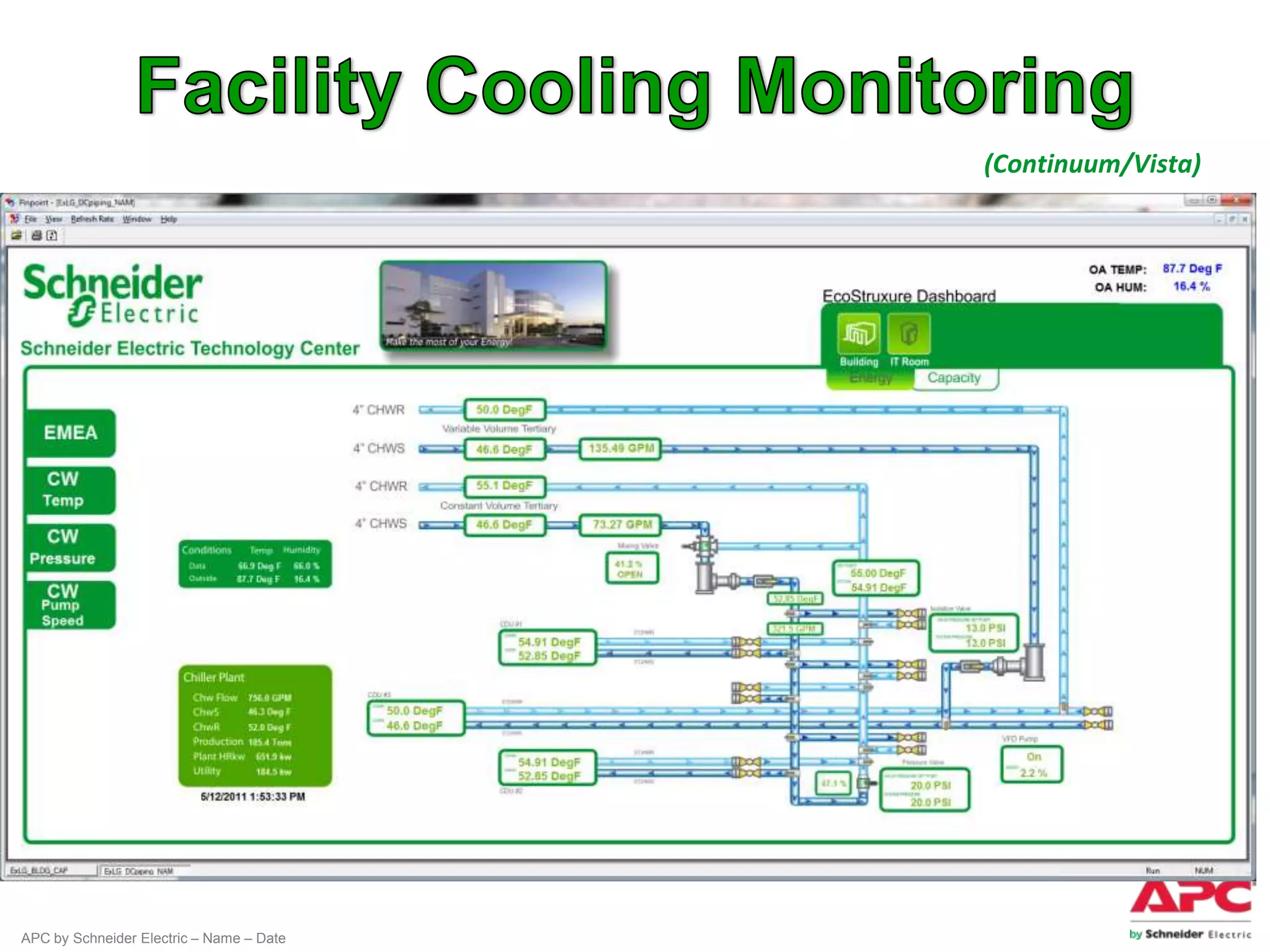

7. (Continuum/Vista)
APC by Schneider Electric – Name – Date

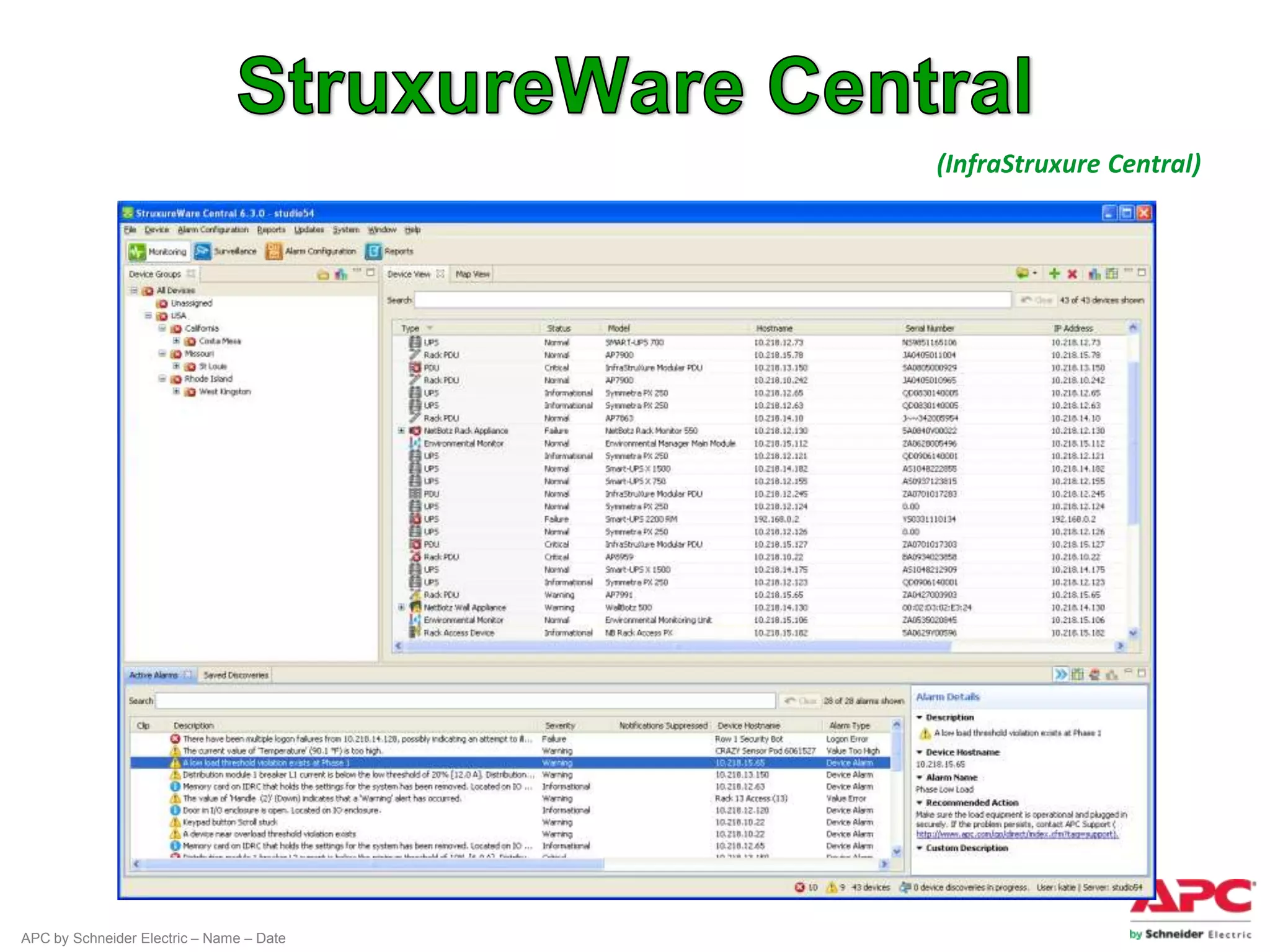

8. (InfraStruxure Central)
APC by Schneider Electric – Name – Date

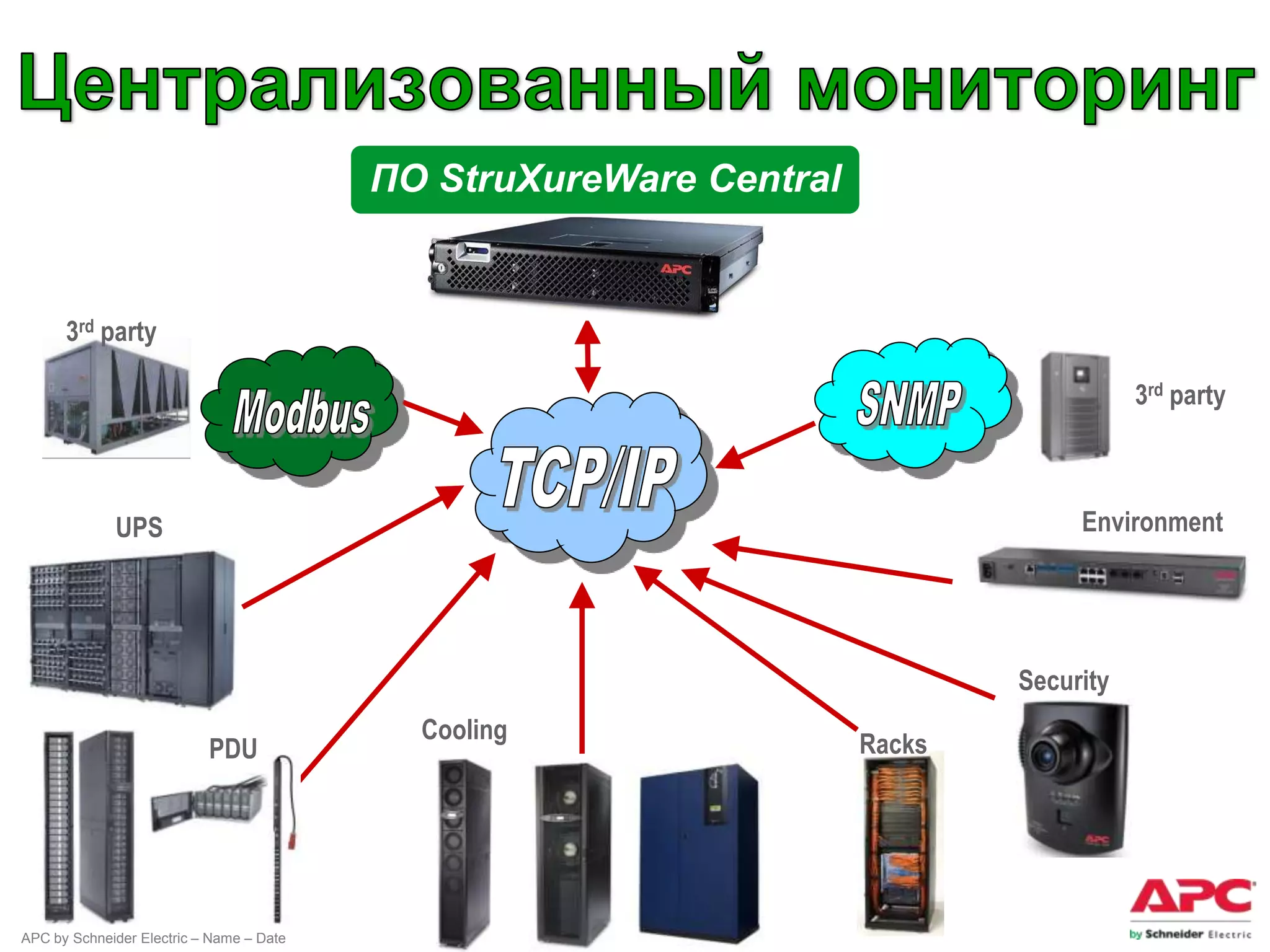

9. ПО StruXureWare Central
3rd party
3rd party
UPS Environment
Security
Cooling
PDU Racks
APC by Schneider Electric – Name – Date

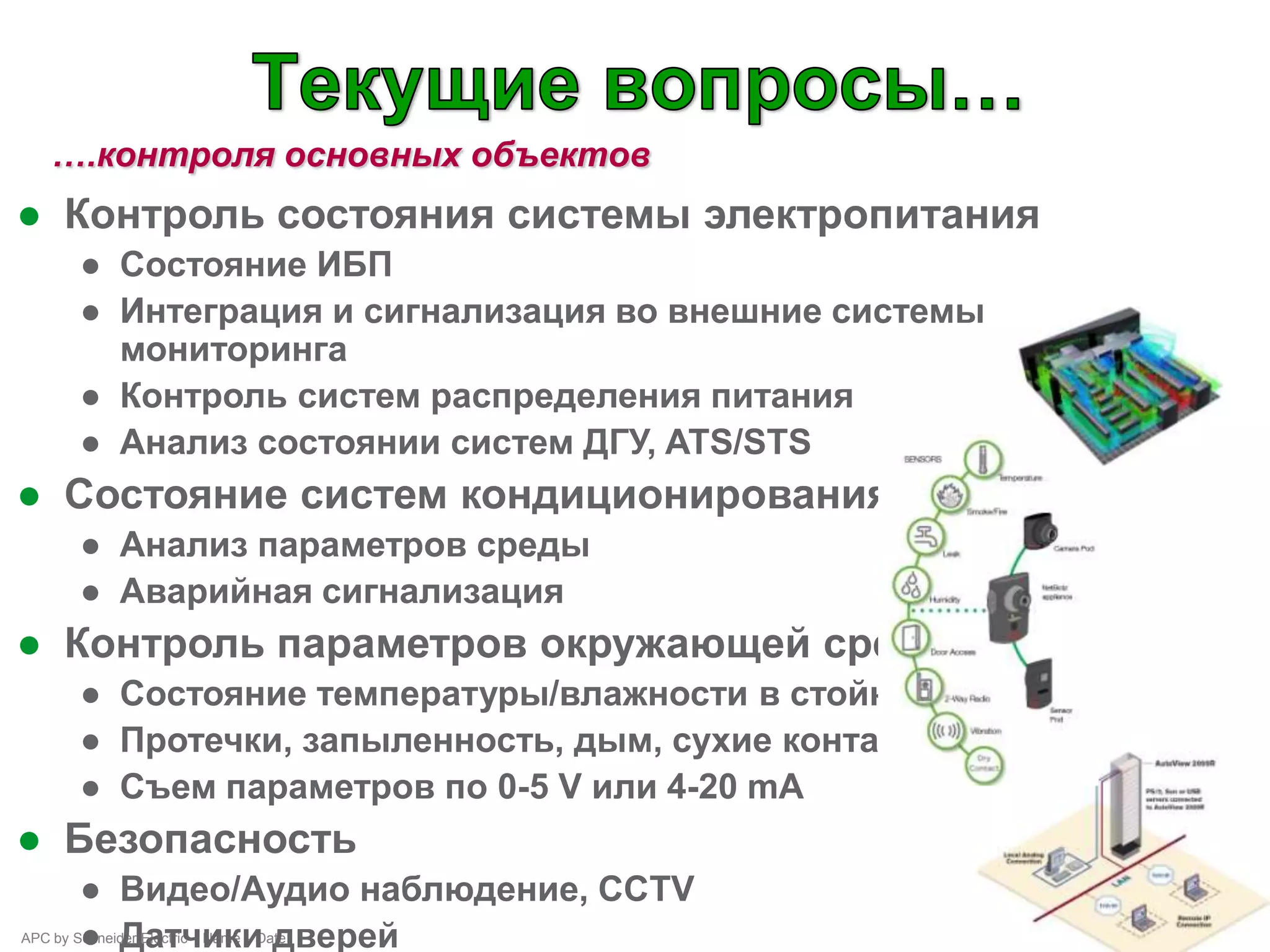

10. ….контроля основных объектов
● Контроль состояния системы электропитания
● Состояние ИБП
● Интеграция и сигнализация во внешние системы
мониторинга
● Контроль систем распределения питания
● Анализ состоянии систем ДГУ, ATS/STS
● Состояние систем кондиционирования:
● Анализ параметров среды
● Аварийная сигнализация
● Контроль параметров окружающей среды:
● Состояние температуры/влажности в стойки
● Протечки, запыленность, дым, сухие контакты, реле
● Съем параметров по 0-5 V или 4-20 mA
● Безопасность
● Видео/Аудио наблюдение, ССTV
● Датчики дверей
APC by Schneider Electric – Name – Date

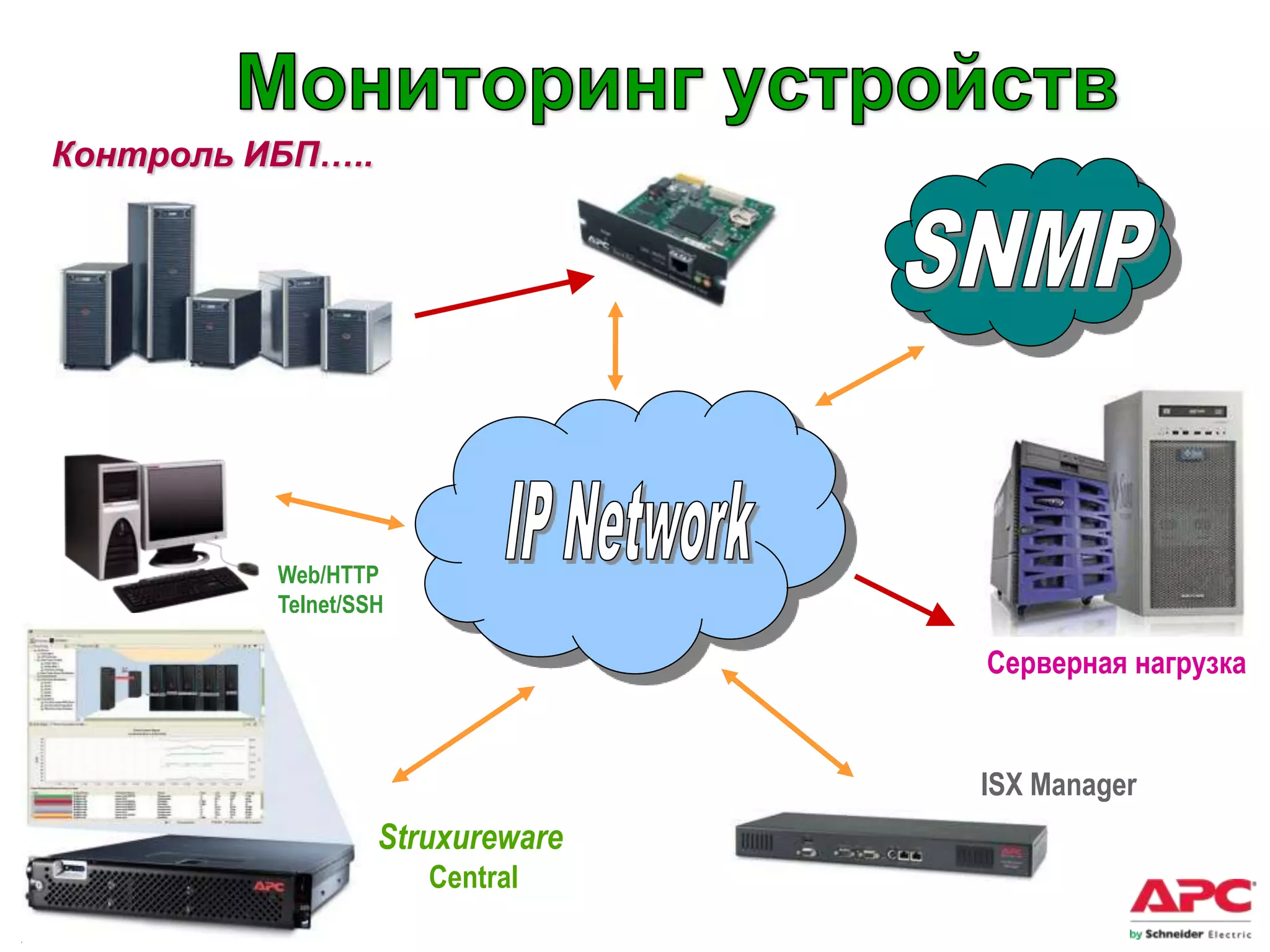

11. Контроль ИБП…..
Web/HTTP
Telnet/SSH
Серверная нагрузка
ISX Manager
Struxureware
Central
APC by Schneider Electric – Name – Date

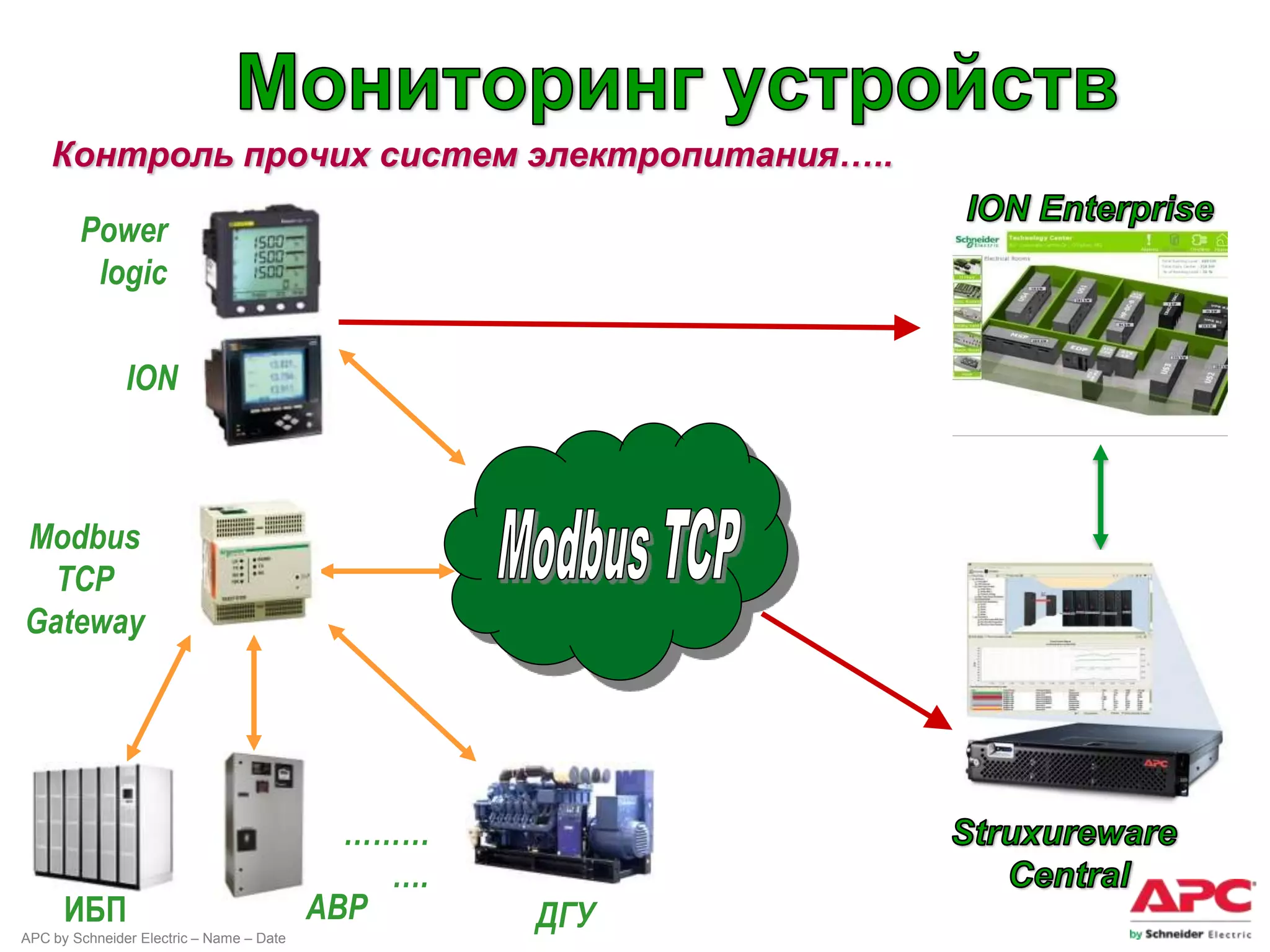

12. Контроль прочих систем электропитания…..
Power
logic
ION
Modbus
TCP
Gateway
………
….
ИБП АВР ДГУ
APC by Schneider Electric – Name – Date

13. Контроль систем распределения питания…..
Свойства:
• Контроль качества питания и его характеристик
• Централизованная система распределения питания (Main PDU)
• Интегрированная система Main PDU (Symmetra PX/PX2/ODIN)
• Система распределения питания уровня стойки (rack PDU)
• Контроль токов потребления (A или кВт*ч)
• Установка контроля верхнего и нижнего уровня потребления (А)
• Поэтапное включение нагрузки (Switched PDU)
• Оповещение SNMP/SMTP/BMS
• История событий и данных (flash/ftp/syslog)
APC by Schneider Electric – Name – Date

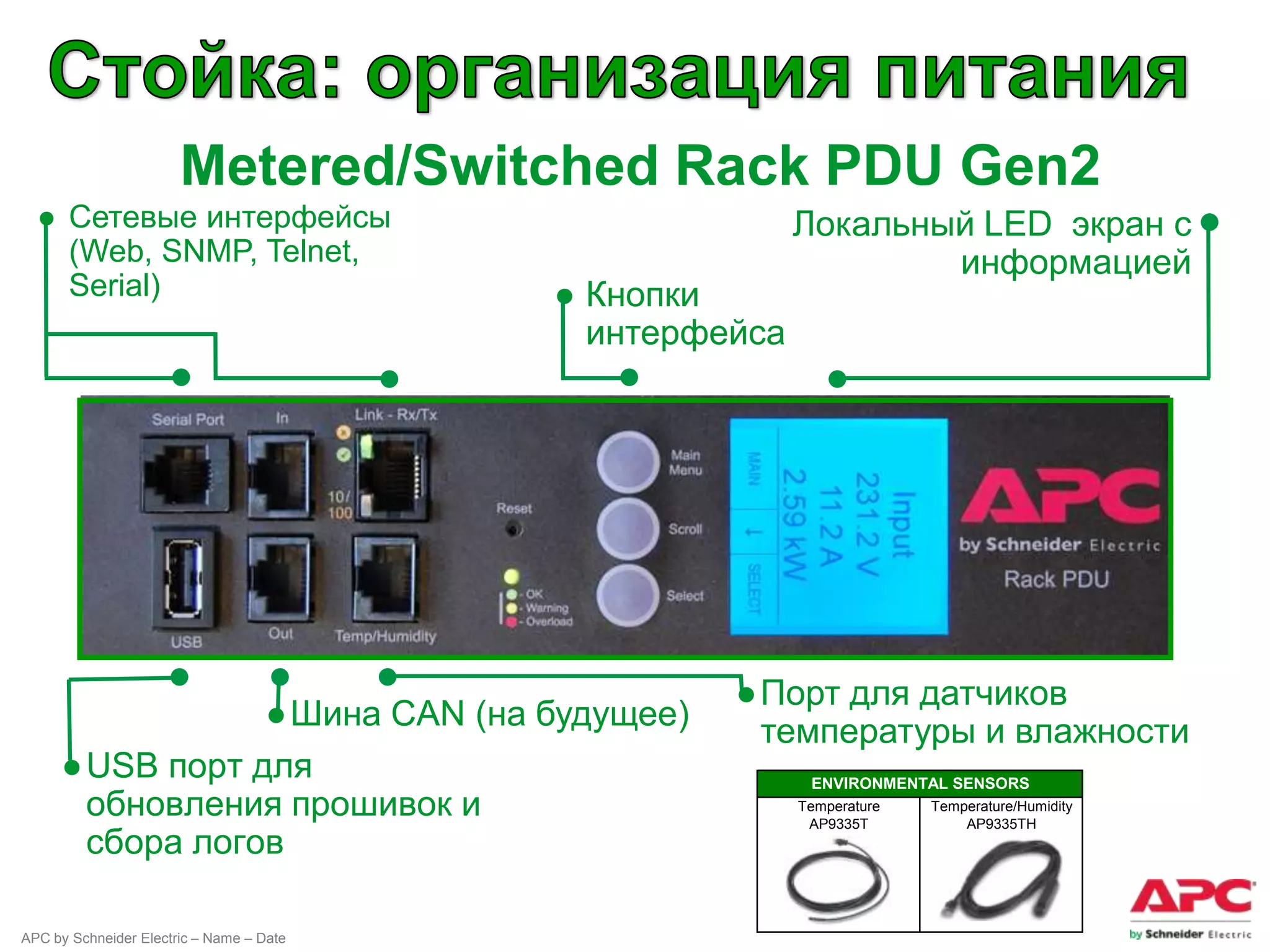

14. Metered/Switched Rack PDU Gen2
● Сетевые интерфейсы Локальный LED экран с
(Web, SNMP, Telnet, информацией
Serial) ● Кнопки
интерфейса
CHASSIS STYLE INPUT CORDS FOR AP8858 (10 ft.)
AP8858
AP8841 AP8881 AP8861 AP8865 NEMA 5-15P to C19 AP8750
AP8858NA3
●Порт to C19 датчиков
NEMA 5-20P для
●Шина CAN (на будущее) AP8751
температуры и влажности
NEMA L5-20P to C19 AP8752
●USB порт для ENVIRONMENTAL SENSORS
обновления прошивок и Temperature
AP9335T
Temperature/Humidity
AP9335TH
сбора логов
LCD
Display
35.5 in
APC by Schneider Electric – Name – Date

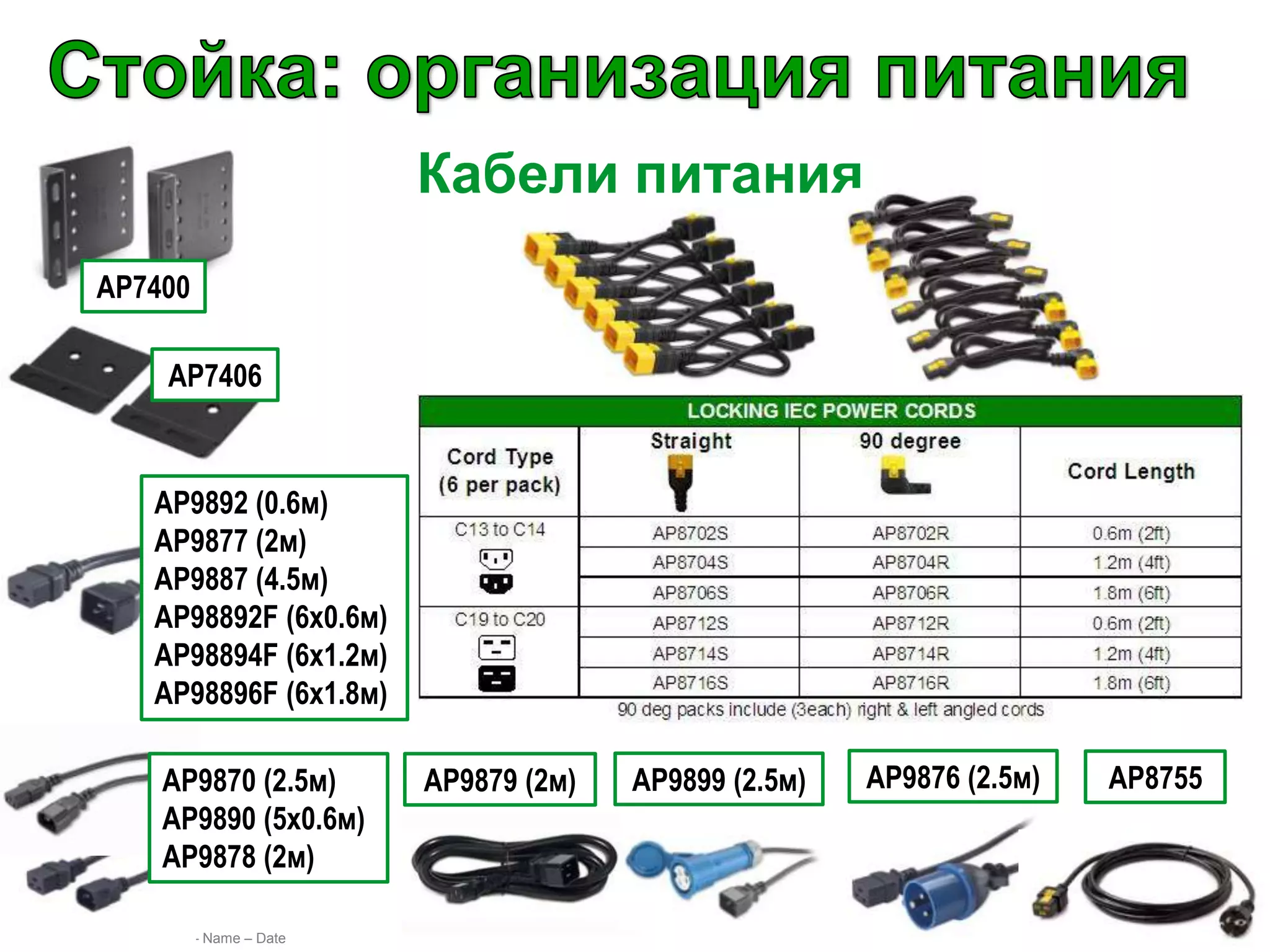

15. Кабели питания
AP7400
AP7406
AP9892 (0.6м)
AP9877 (2м)
AP9887 (4.5м)
AP98892F (6x0.6м)
AP98894F (6х1.2м)
AP98896F (6х1.8м)
AP9870 (2.5м) AP9879 (2м) AP9899 (2.5м) AP9876 (2.5м) AP8755
AP9890 (5х0.6м)
AP9878 (2м)
APC by Schneider Electric – Name – Date

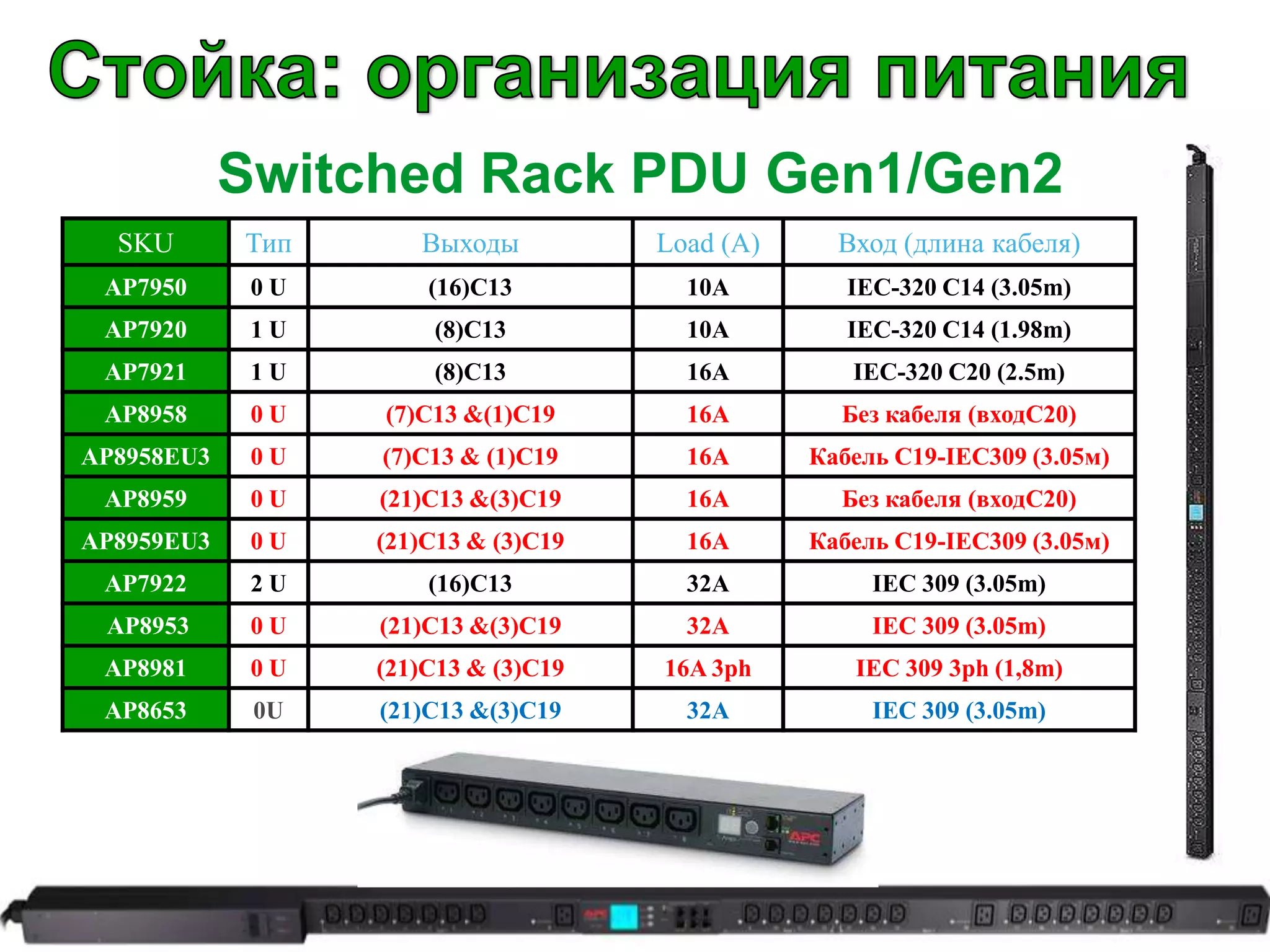

16. Switched Rack PDU Gen1/Gen2
SKU Тип Выходы Load (A) Вход (длина кабеля)
AP7950 0U (16)C13 10A IEC-320 C14 (3.05m)
AP7920 1U (8)C13 10A IEC-320 C14 (1.98m)
AP7921 1U (8)C13 16A IEC-320 C20 (2.5m)
AP8958 0U (7)C13 &(1)C19 16A Без кабеля (входC20)
AP8958EU3 0U (7)C13 & (1)C19 16A Кабель С19-IEC309 (3.05м)
AP8959 0U (21)C13 &(3)C19 16A Без кабеля (входC20)
AP8959EU3 0U (21)C13 & (3)C19 16A Кабель С19-IEC309 (3.05м)
AP7922 2U (16)C13 32A IEC 309 (3.05m)
AP8953 0U (21)C13 &(3)C19 32A IEC 309 (3.05m)
AP8981 0U (21)C13 & (3)C19 16A 3ph IEC 309 3ph (1,8m)
AP8653 0U (21)C13 &(3)C19 32A IEC 309 (3.05m)
APC by Schneider Electric – Name – Date

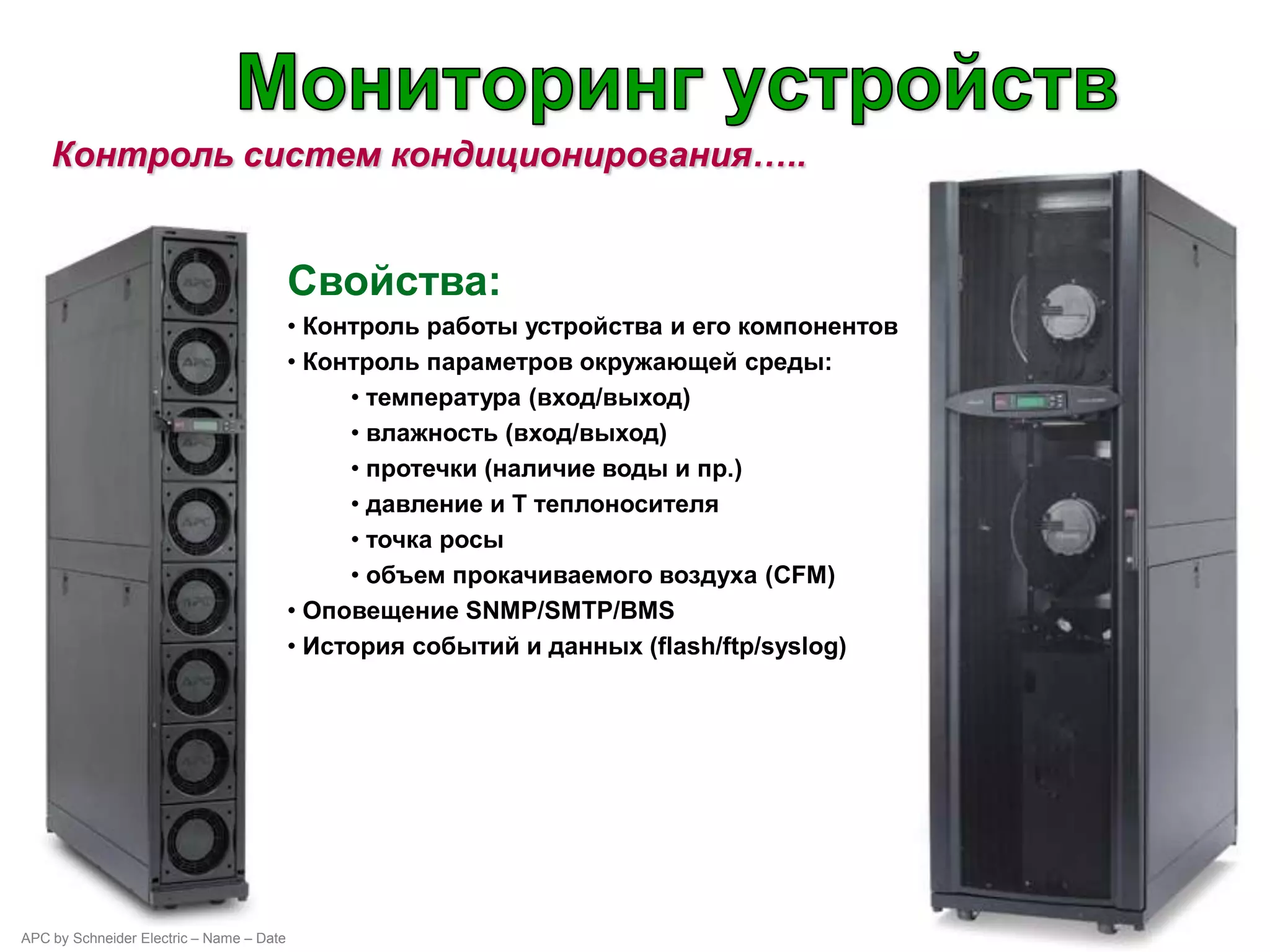

17. Контроль систем кондиционирования…..
Свойства:
• Контроль работы устройства и его компонентов
• Контроль параметров окружающей среды:
• температура (вход/выход)
• влажность (вход/выход)
• протечки (наличие воды и пр.)
• давление и Т теплоносителя
• точка росы
• объем прокачиваемого воздуха (CFM)
• Оповещение SNMP/SMTP/BMS
• История событий и данных (flash/ftp/syslog)
APC by Schneider Electric – Name – Date

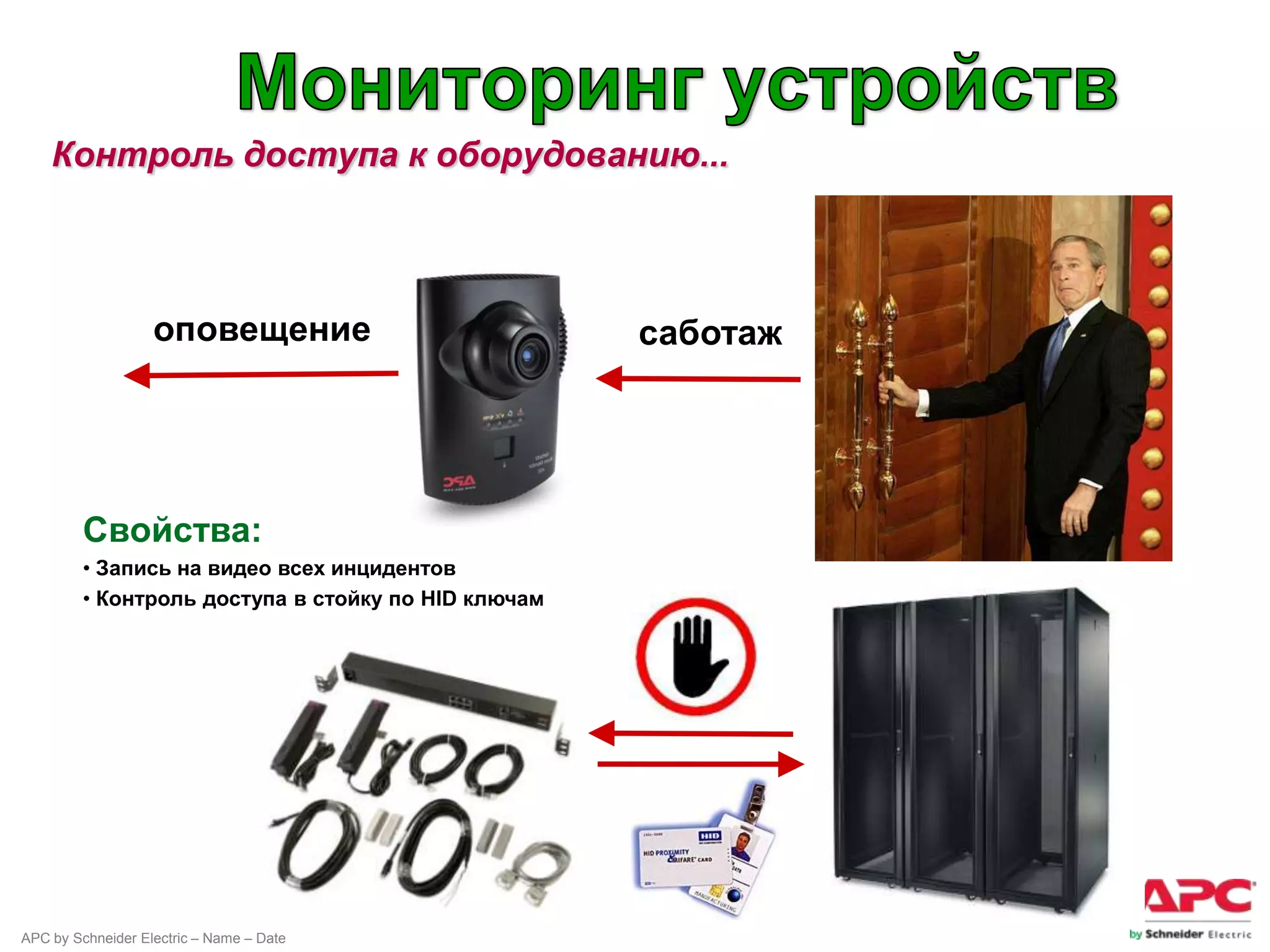

18. Контроль доступа к оборудованию...
оповещение саботаж
Свойства:
• Запись на видео всех инцидентов
• Контроль доступа в стойку по HID ключам
APC by Schneider Electric – Name – Date

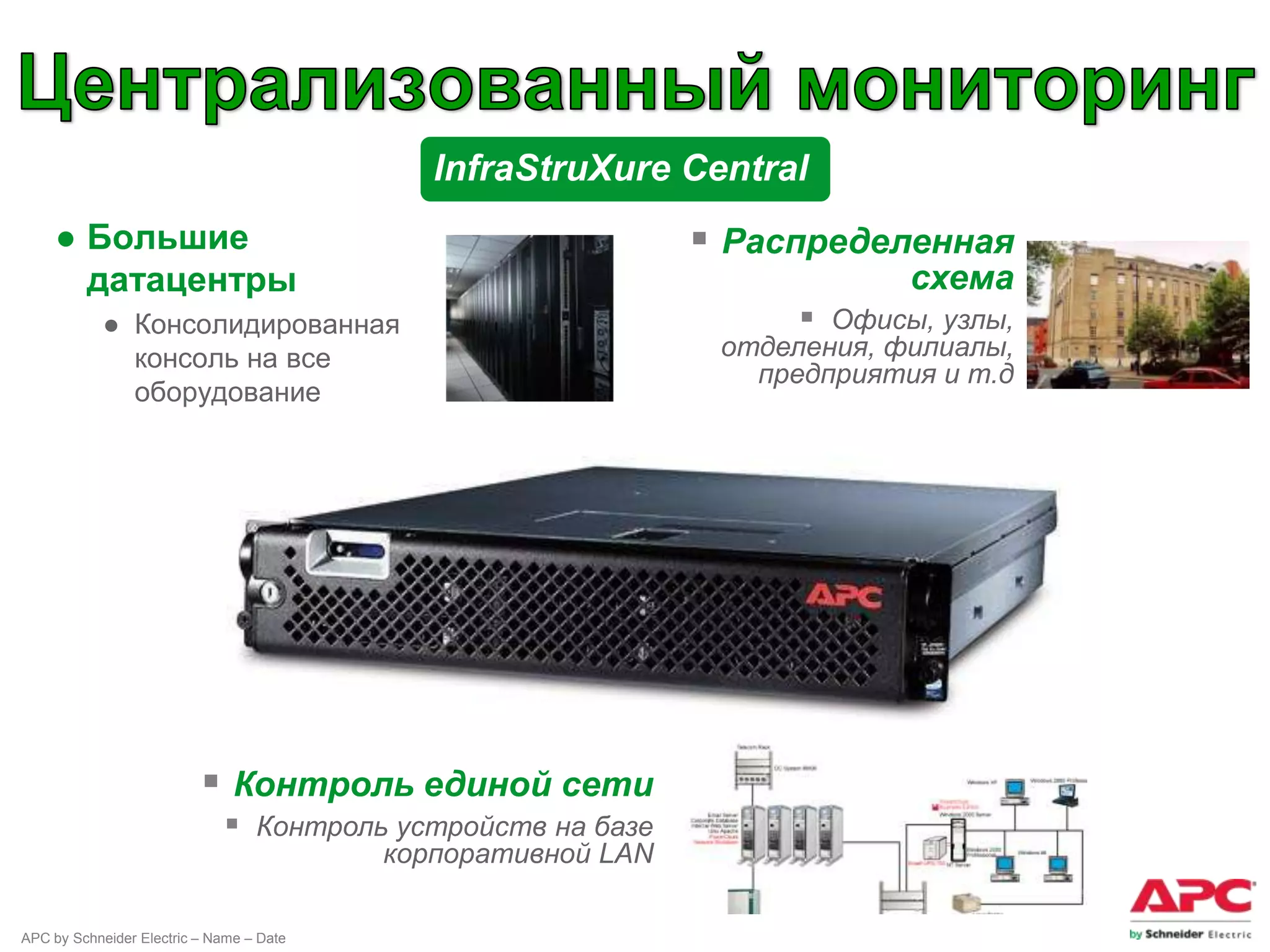

19. InfraStruXure Central
● Большие  Распределенная
датацентры схема
● Консолидированная  Офисы, узлы,
консоль на все отделения, филиалы,
предприятия и т.д
оборудование
 Контроль единой сети
 Контроль устройств на базе
корпоративной LAN
APC by Schneider Electric – Name – Date

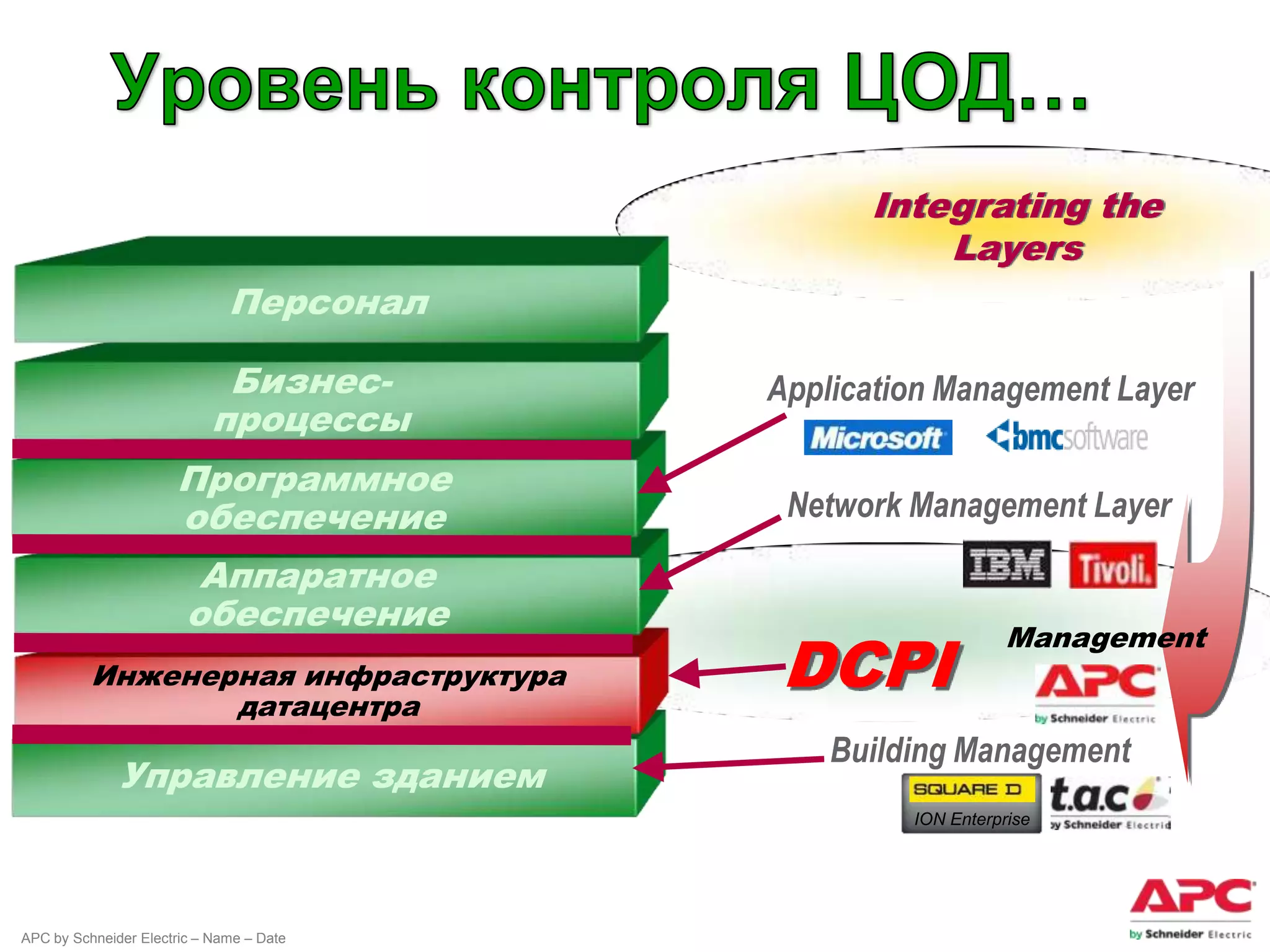

20. Integrating the
Layers
Персонал
Бизнес- Application Management Layer
процессы
Программное
обеспечение Network Management Layer
Аппаратное
обеспечение
DCPI
Management
Инженерная инфраструктура
датацентра
Building Management
Управление зданием
ION Enterprise
APC by Schneider Electric – Name – Date

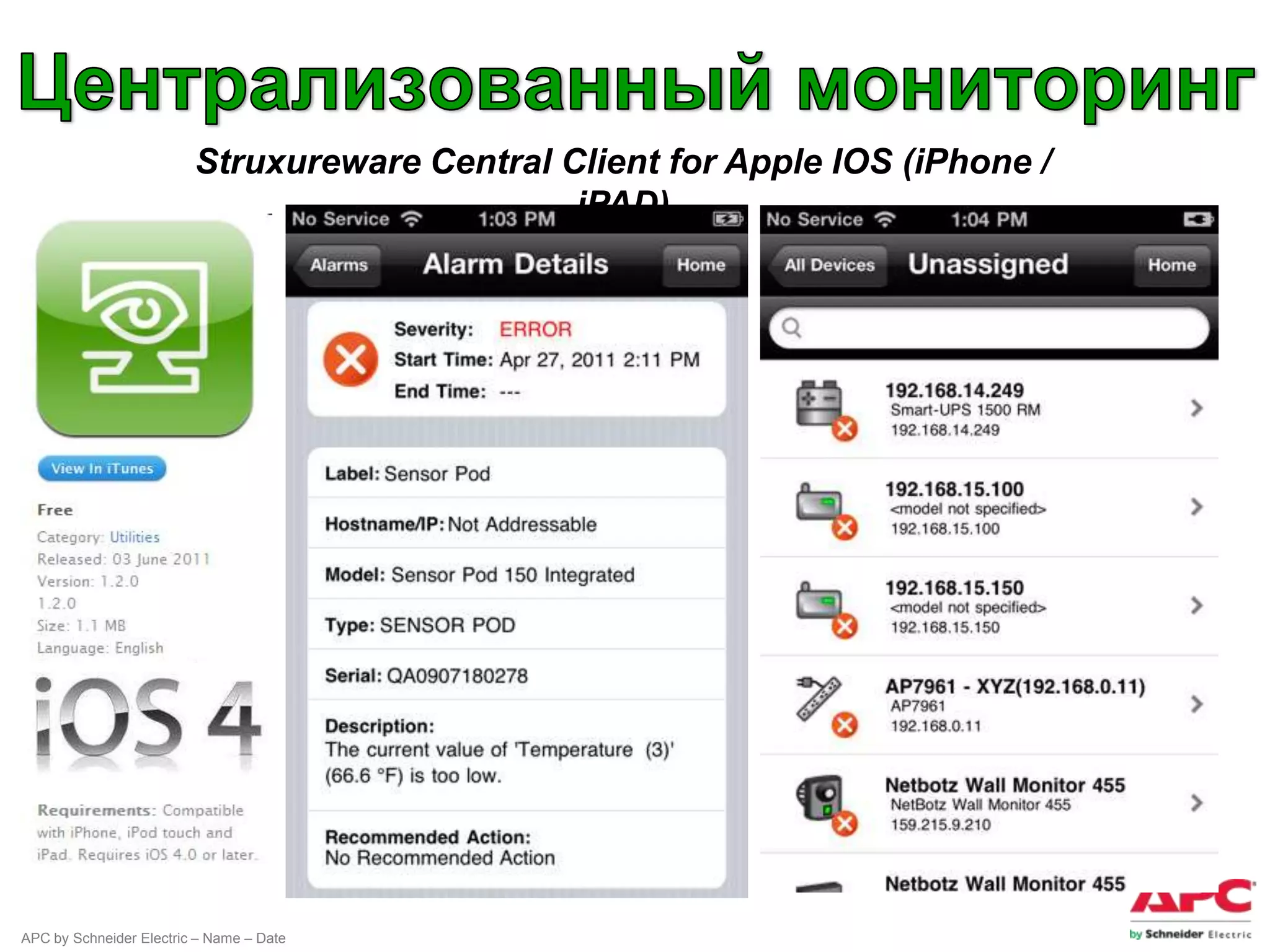

21. Struxureware Central Client for Apple IOS (iPhone /
iPAD)
APC by Schneider Electric – Name – Date

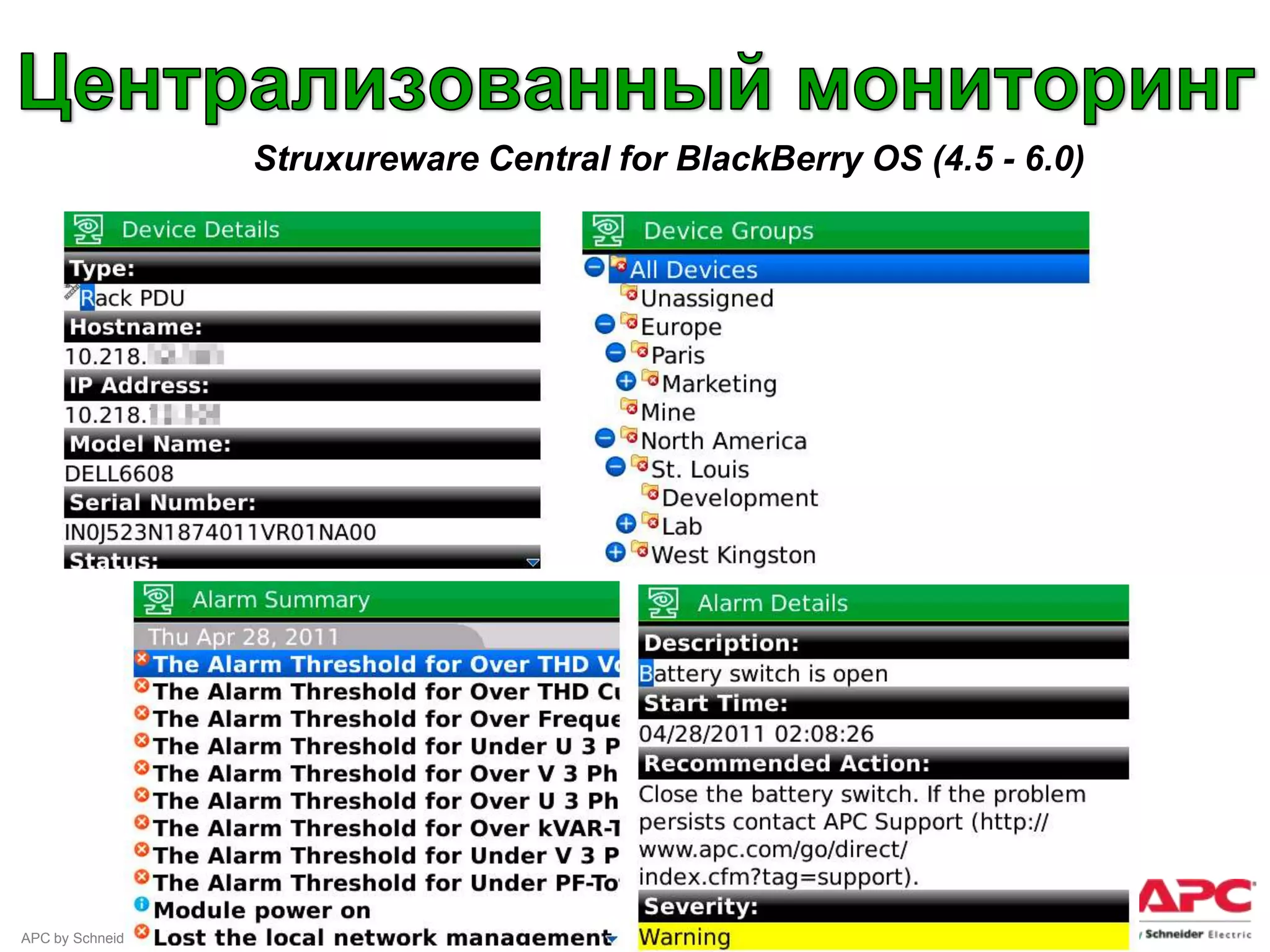

22. Struxureware Central for BlackBerry OS (4.5 - 6.0)
APC by Schneider Electric – Name – Date

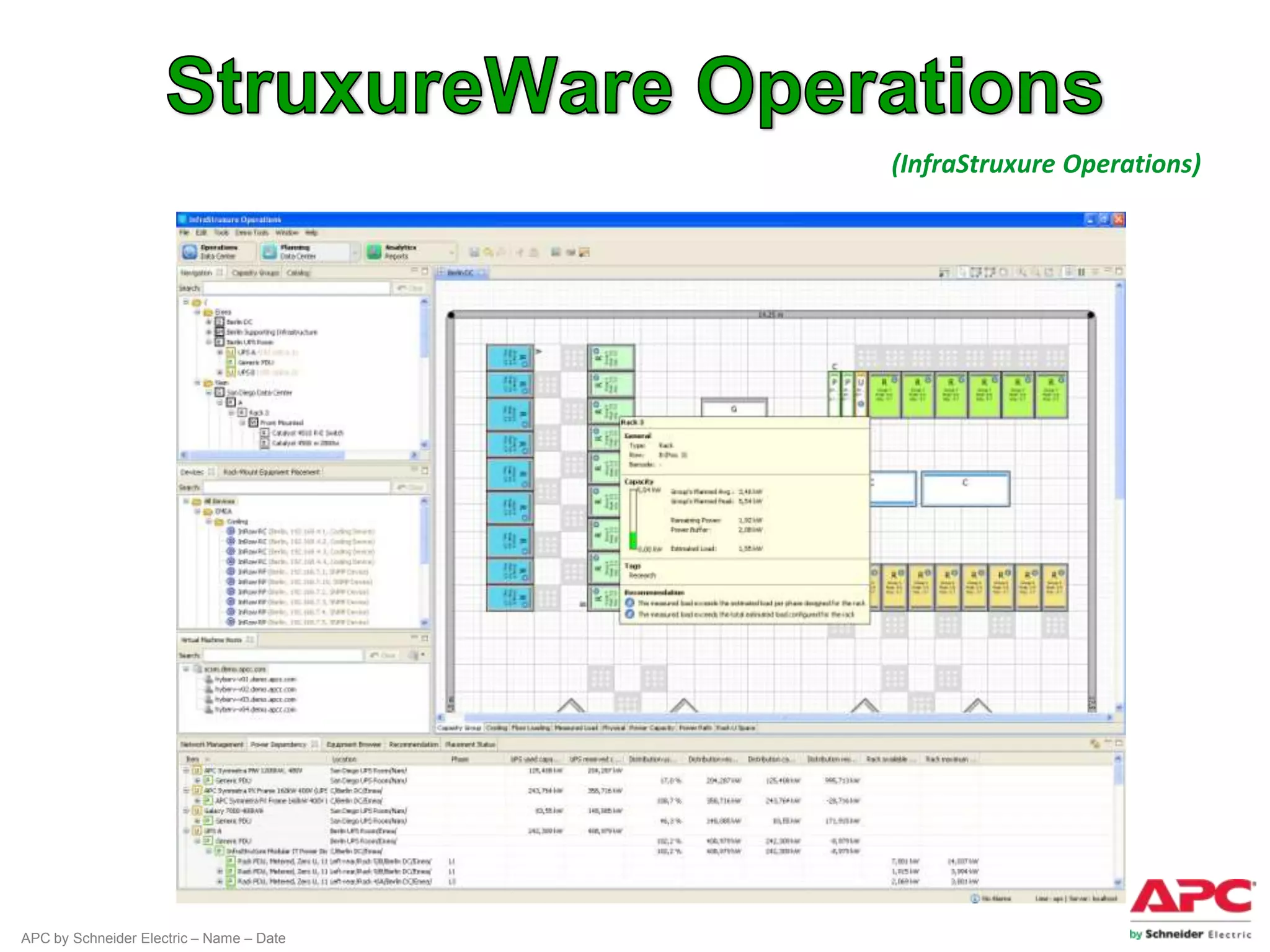

23. (InfraStruxure Operations)
APC by Schneider Electric – Name – Date

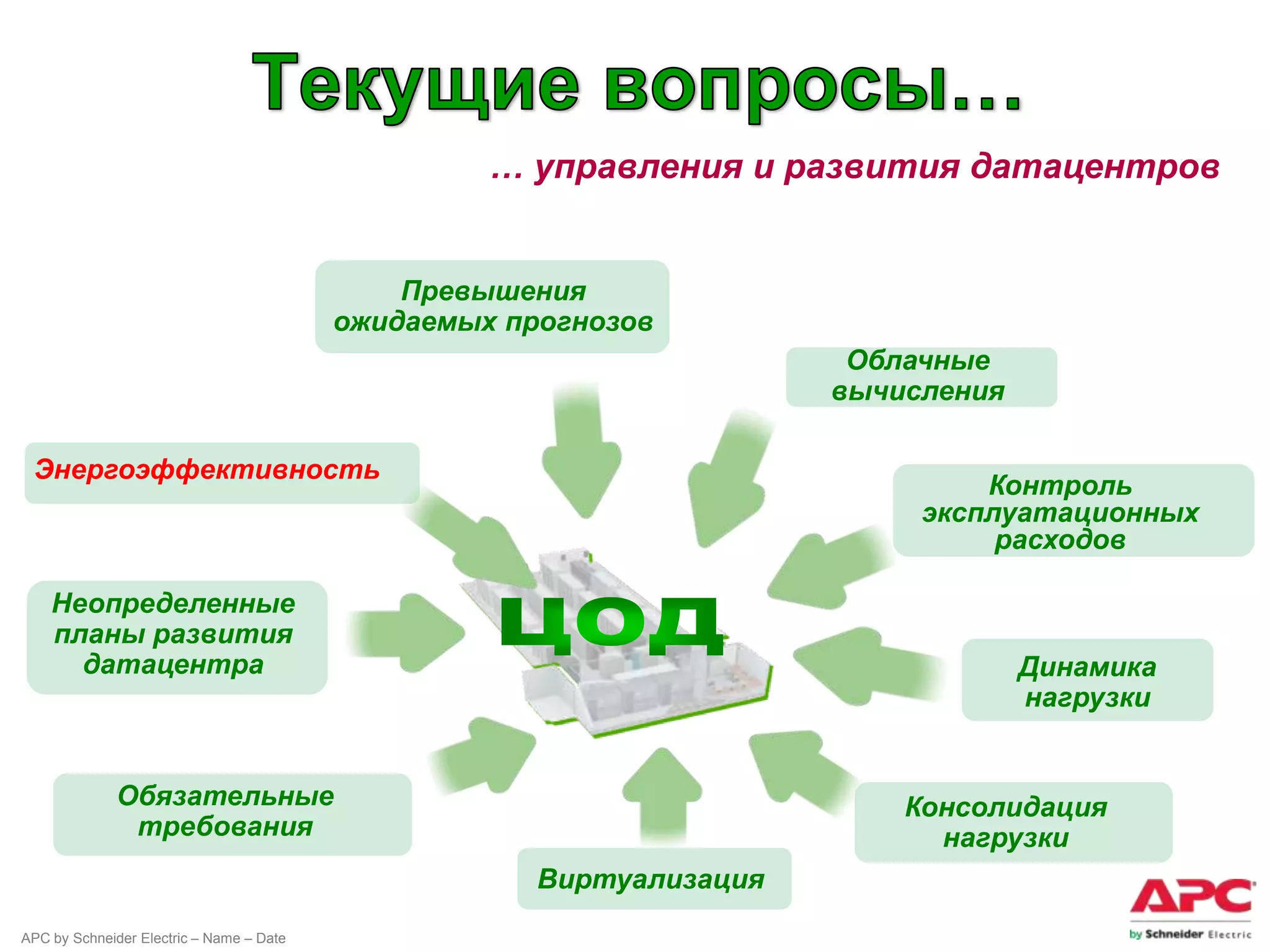

24. … управления и развития датацентров
Превышения
ожидаемых прогнозов
Облачные
вычисления
Энергоэффективность
Контроль
эксплуатационных
расходов
Неопределенные
планы развития
датацентра Динамика
нагрузки
Обязательные Консолидация
требования нагрузки
Виртуализация
APC by Schneider Electric – Name – Date

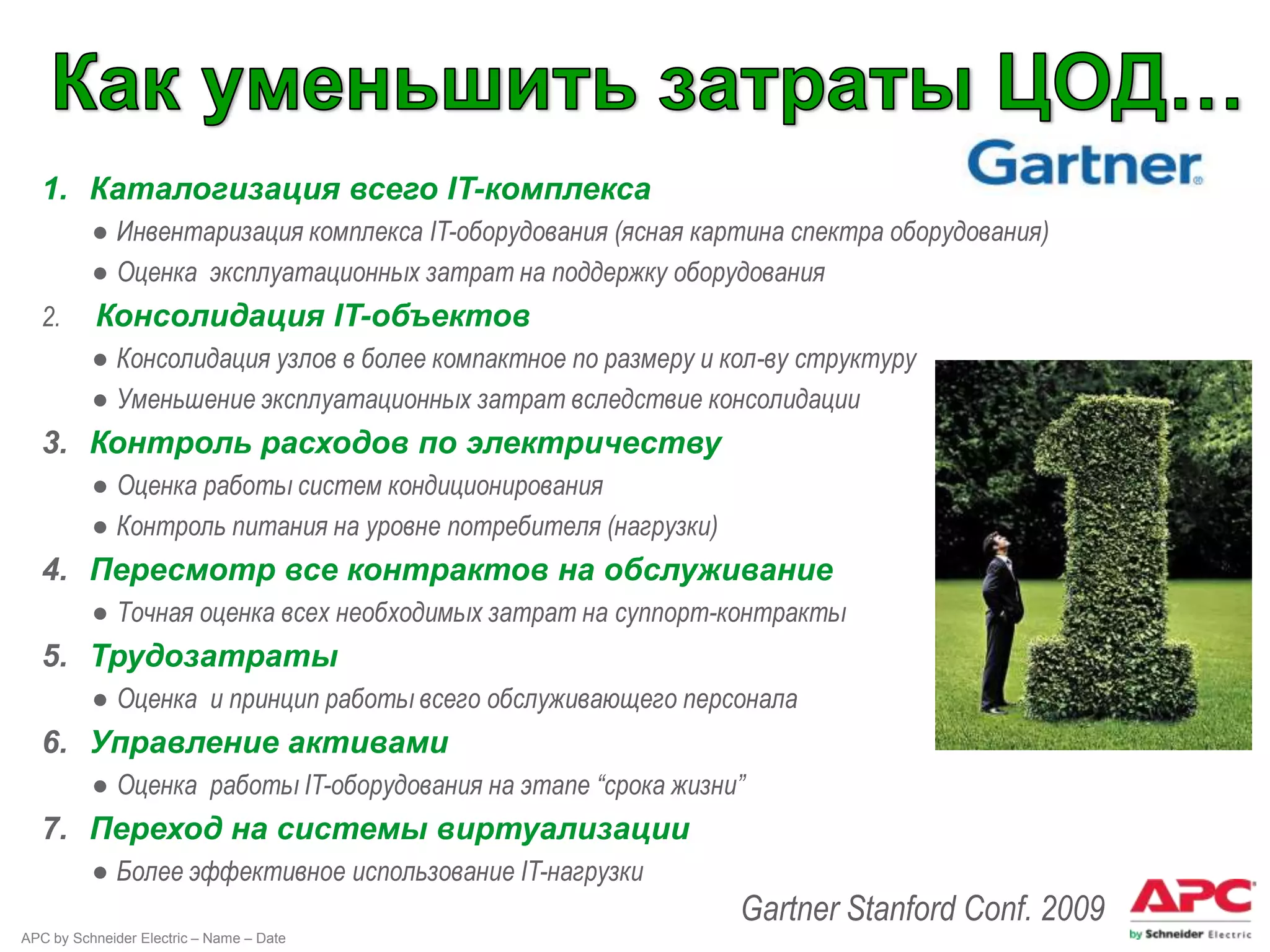

25. 1. Каталогизация всего IT-комплекса
● Инвентаризация комплекса IT-оборудования (ясная картина спектра оборудования)
● Оценка эксплуатационных затрат на поддержку оборудования
2. Консолидация IT-объектов
● Консолидация узлов в более компактное по размеру и кол-ву структуру
● Уменьшение эксплуатационных затрат вследствие консолидации
3. Контроль расходов по электричеству
● Оценка работы систем кондиционирования
● Контроль питания на уровне потребителя (нагрузки)
4. Пересмотр все контрактов на обслуживание
● Точная оценка всех необходимых затрат на суппорт-контракты
5. Трудозатраты
● Оценка и принцип работы всего обслуживающего персонала
6. Управление активами
● Оценка работы IT-оборудования на этапе “срока жизни”
7. Переход на системы виртуализации
● Более эффективное использование IT-нагрузки
Gartner Stanford Conf. 2009
APC by Schneider Electric – Name – Date

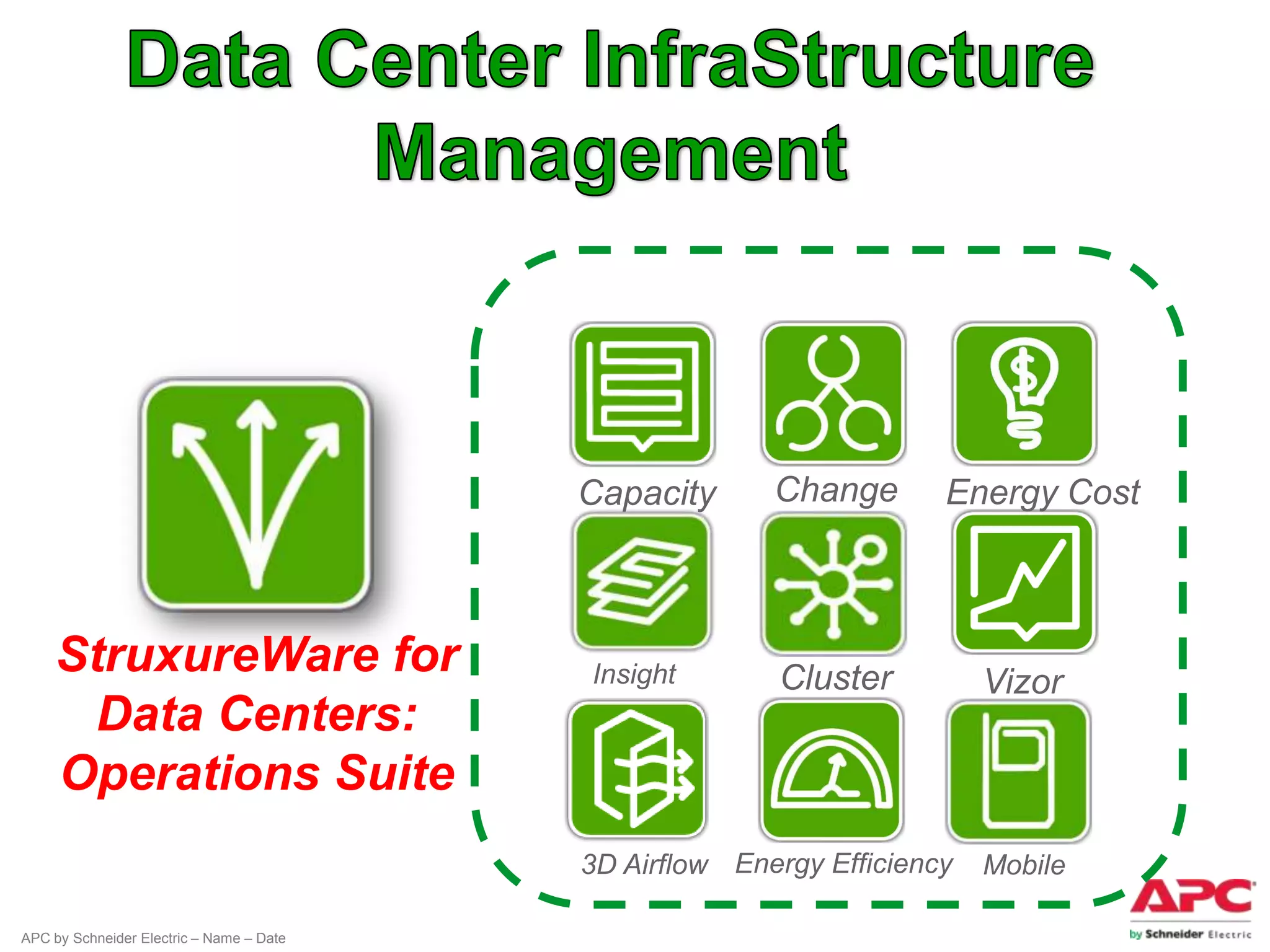

26. Capacity Change Energy Cost
StruxureWare for Insight Cluster Vizor
Data Centers:
Operations Suite

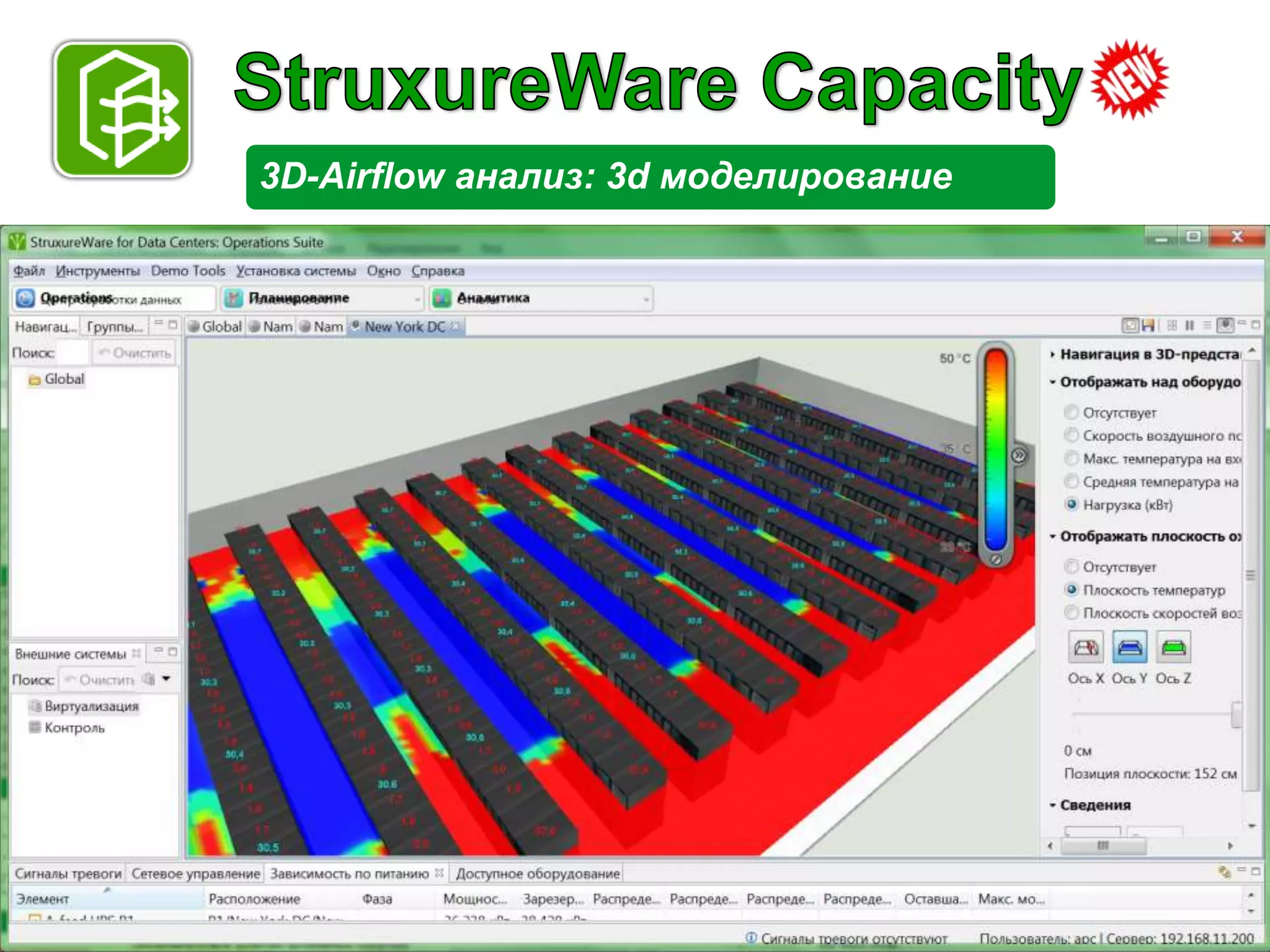

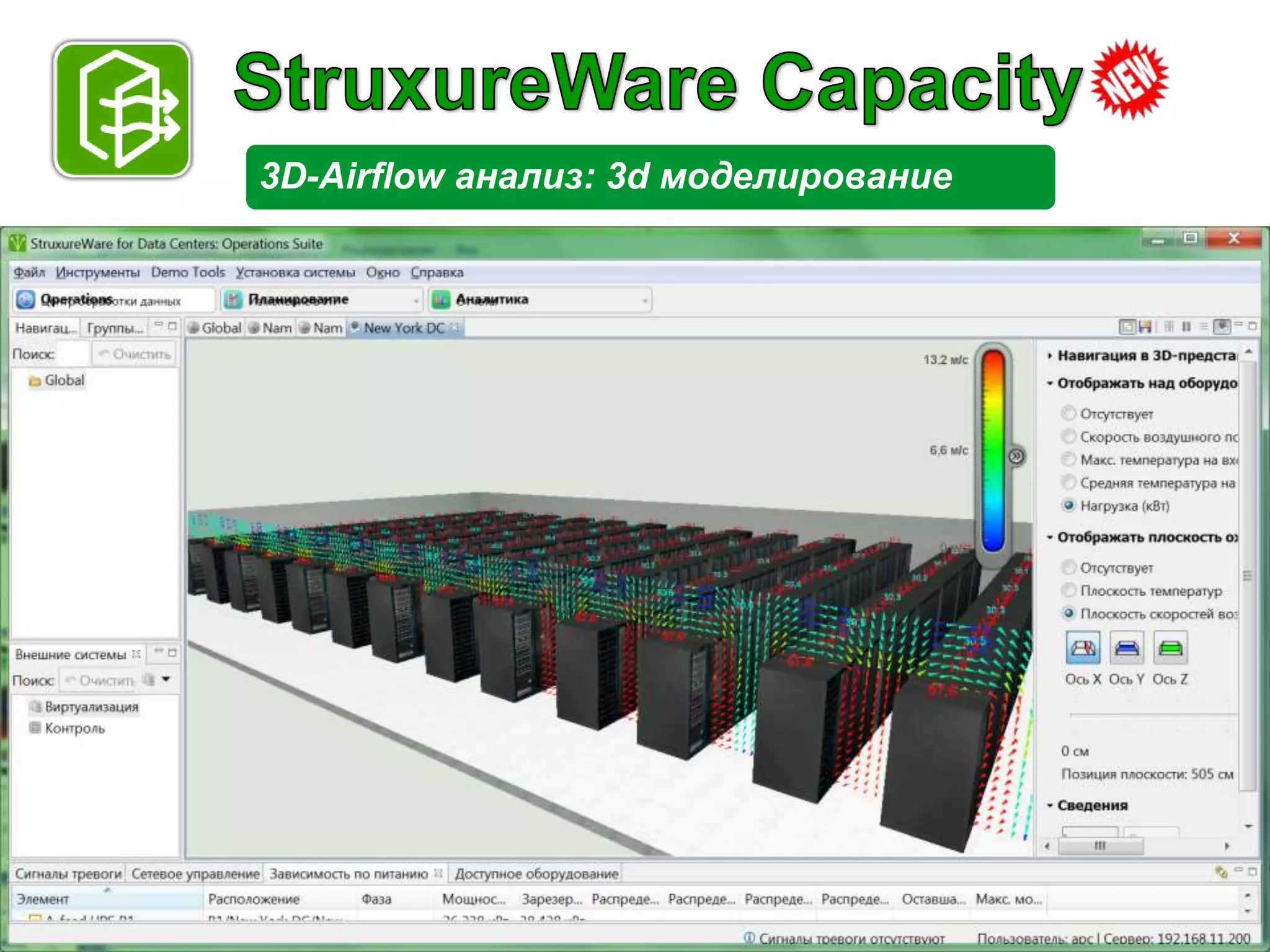

3D Airflow Energy Efficiency Mobile
APC by Schneider Electric – Name – Date

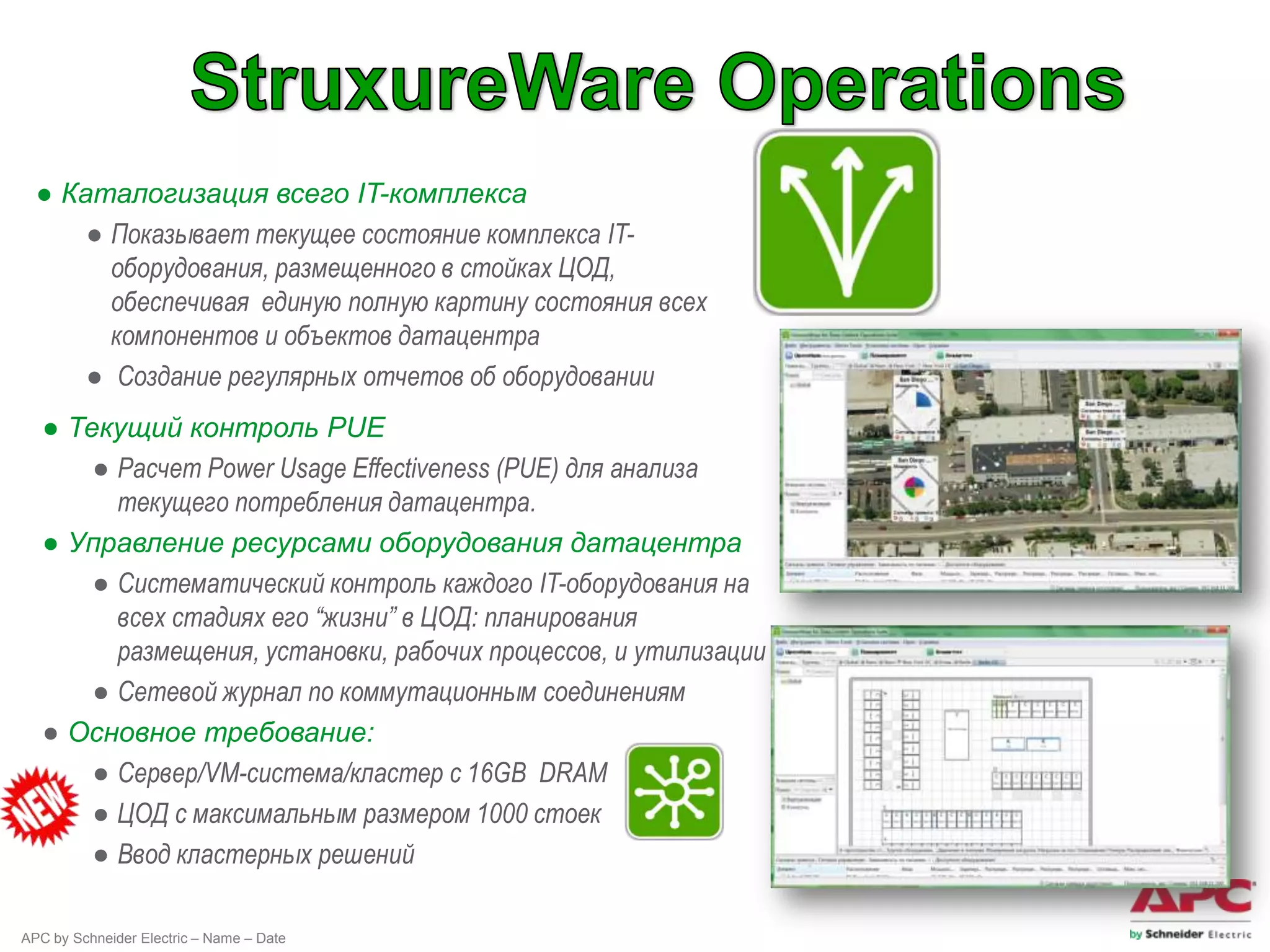

27. ● Каталогизация всего IT-комплекса
● Показывает текущее состояние комплекса IT-
оборудования, размещенного в стойках ЦОД,
обеспечивая единую полную картину состояния всех
компонентов и объектов датацентра
● Создание регулярных отчетов об оборудовании
● Текущий контроль PUE
● Расчет Power Usage Effectiveness (PUE) для анализа
текущего потребления датацентра.
● Управление ресурсами оборудования датацентра
● Систематический контроль каждого IT-оборудования на
всех стадиях его “жизни” в ЦОД: планирования
размещения, установки, рабочих процессов, и утилизации
● Сетевой журнал по коммутационным соединениям
● Основное требование:
● Сервер/VM-система/кластер с 16GB DRAM
● ЦОД c максимальным размером 1000 стоек
● Ввод кластерных решений
APC by Schneider Electric – Name – Date

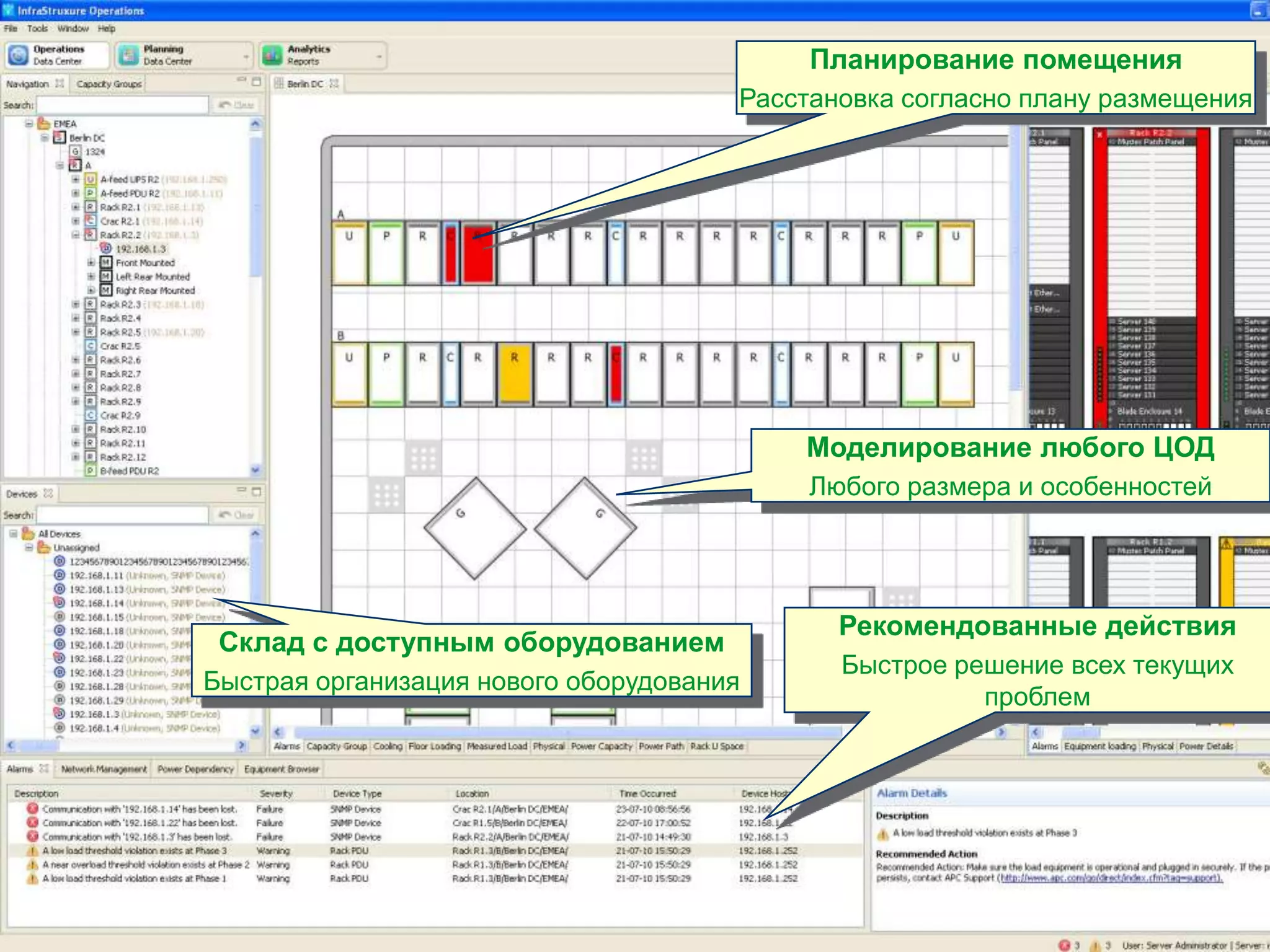

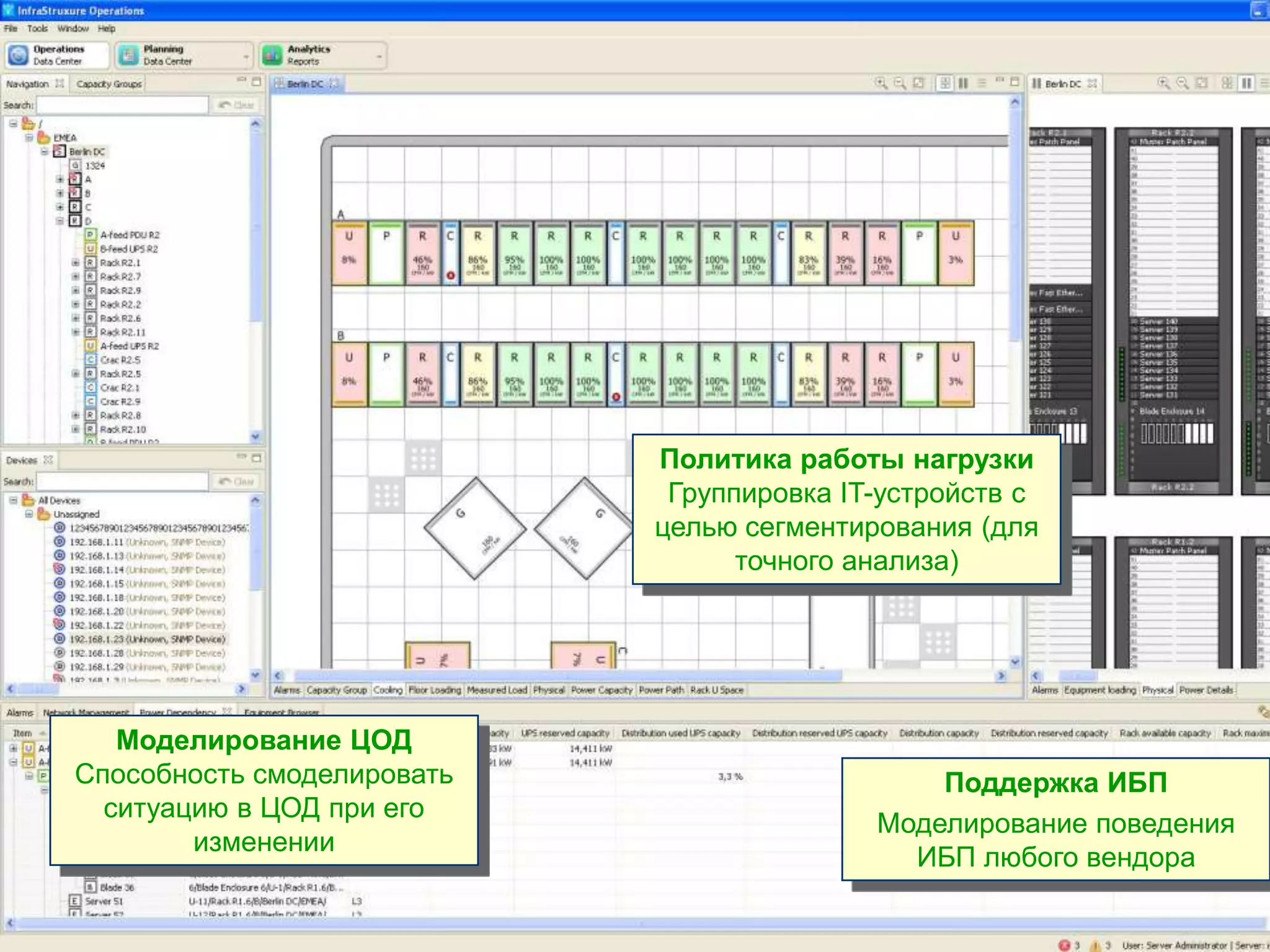

28. Планирование помещения
Расстановка согласно плану размещения
Моделирование любого ЦОД
Любого размера и особенностей
Рекомендованные действия
Склад с доступным оборудованием
Быстрое решение всех текущих
Быстрая организация нового оборудования
проблем
APC by Schneider Electric – Name – Date

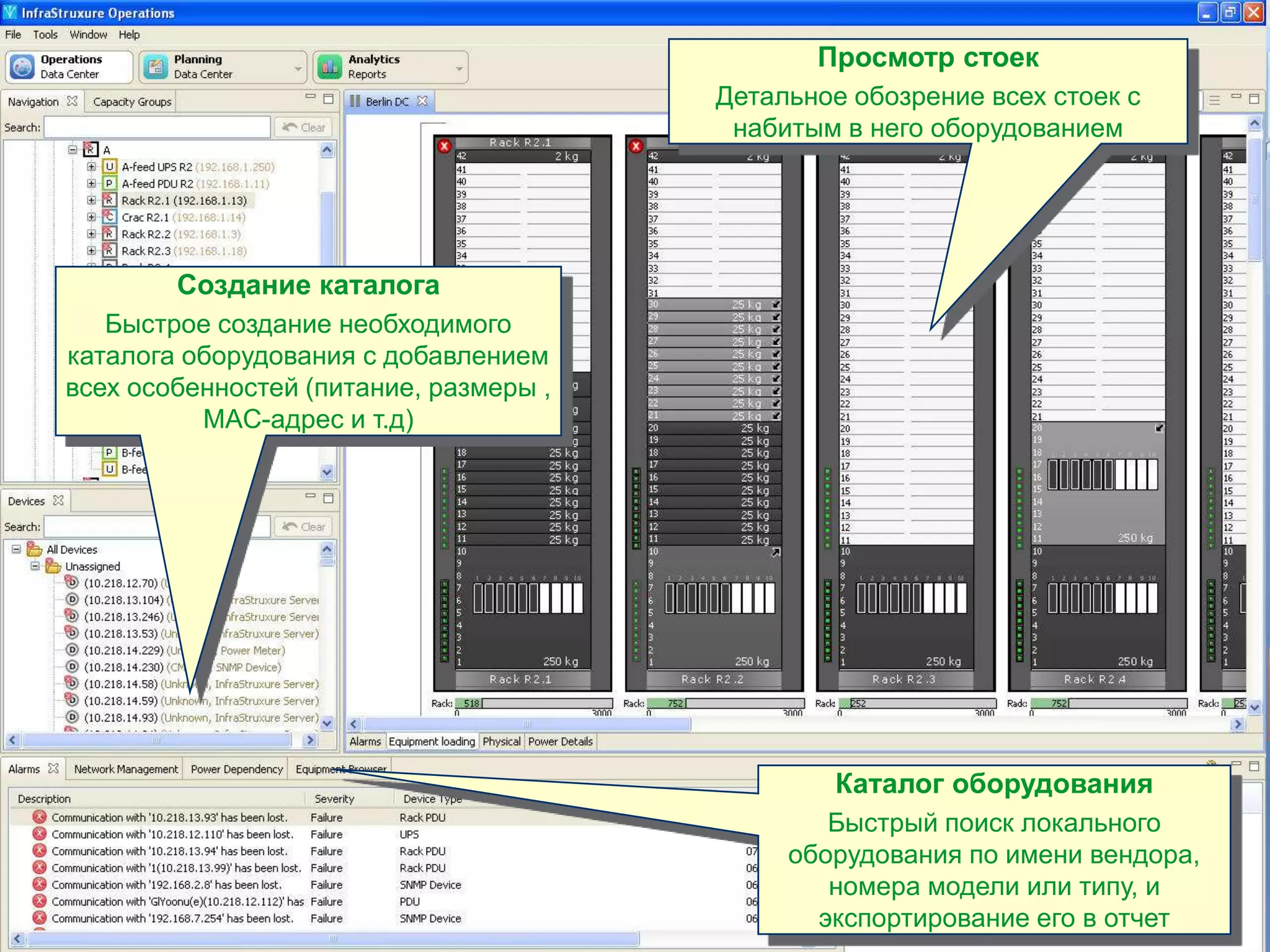

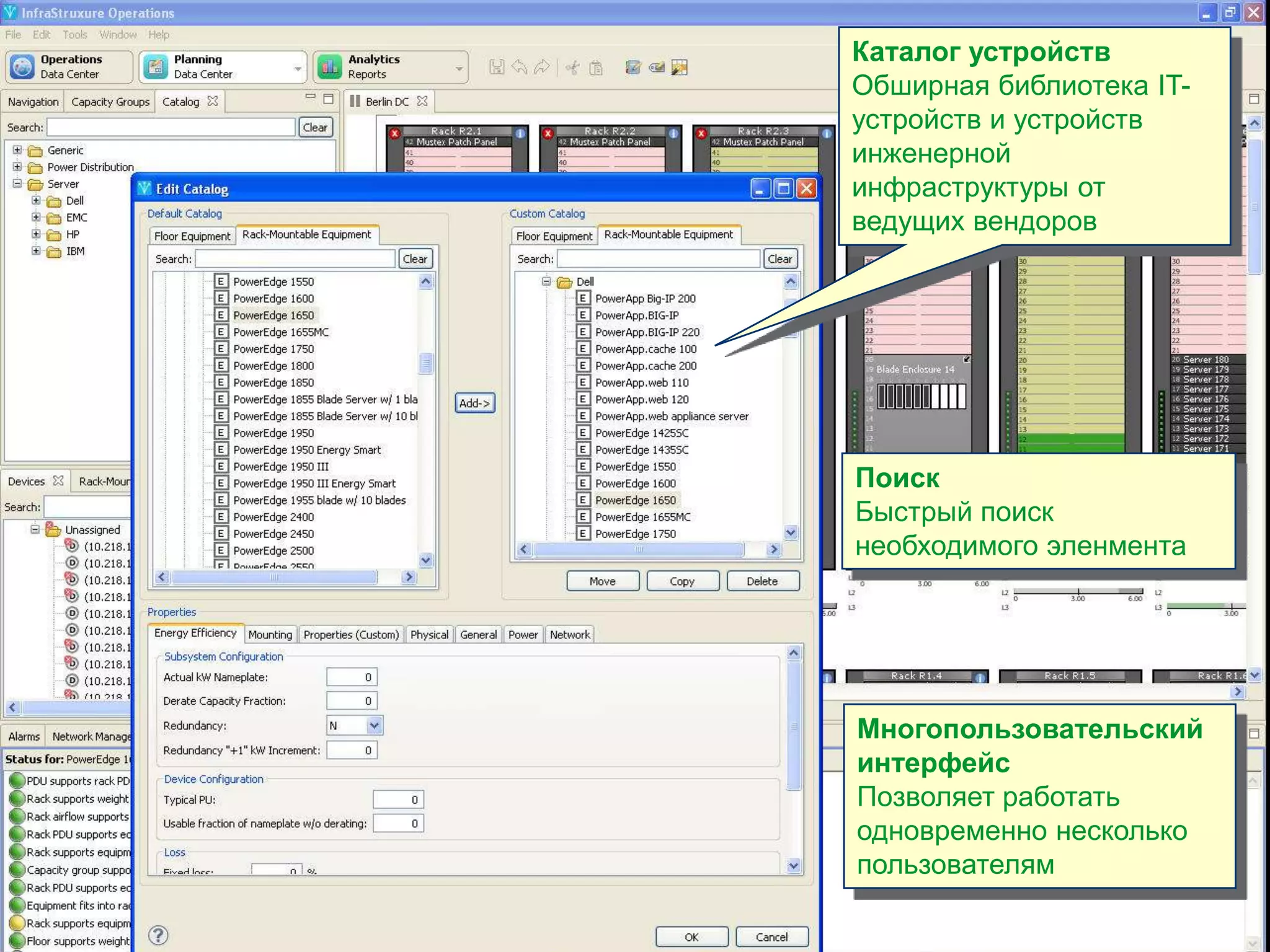

29. Просмотр стоек
Детальное обозрение всех стоек с
набитым в него оборудованием
Создание каталога
Быстрое создание необходимого
каталога оборудования с добавлением
всех особенностей (питание, размеры ,
MAC-адрес и т.д)
Каталог оборудования
Быстрый поиск локального
оборудования по имени вендора,
номера модели или типу, и
экспортирование его в отчет
APC by Schneider Electric – Name – Date

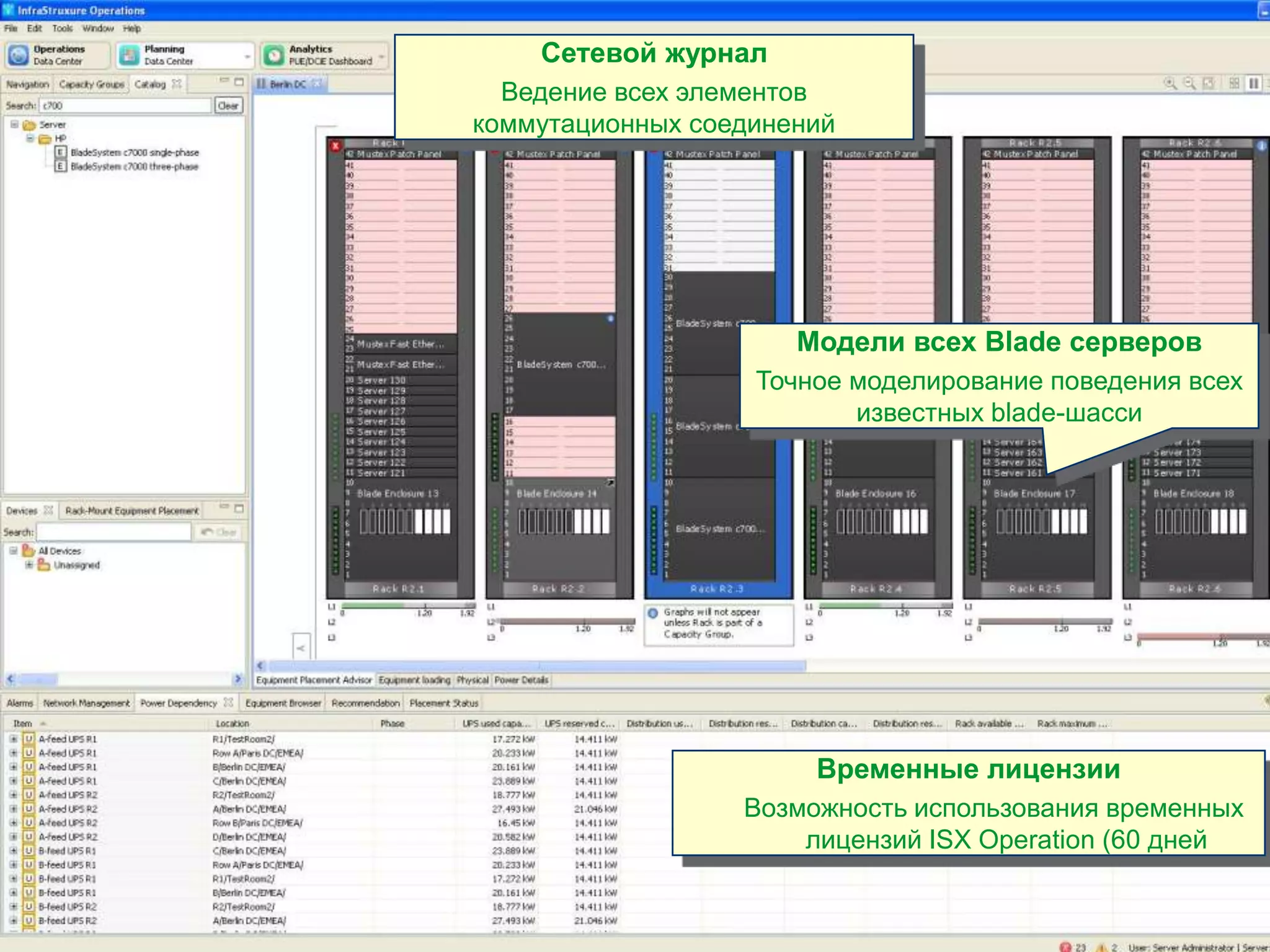

30. Сетевой журнал
Ведение всех элементов
коммутационных соединений
Модели всех Blade серверов
Точное моделирование поведения всех
известных blade-шасси
Временные лицензии
Возможность использования временных
лицензий ISX Operation (60 дней
APC by Schneider Electric – Name – Date

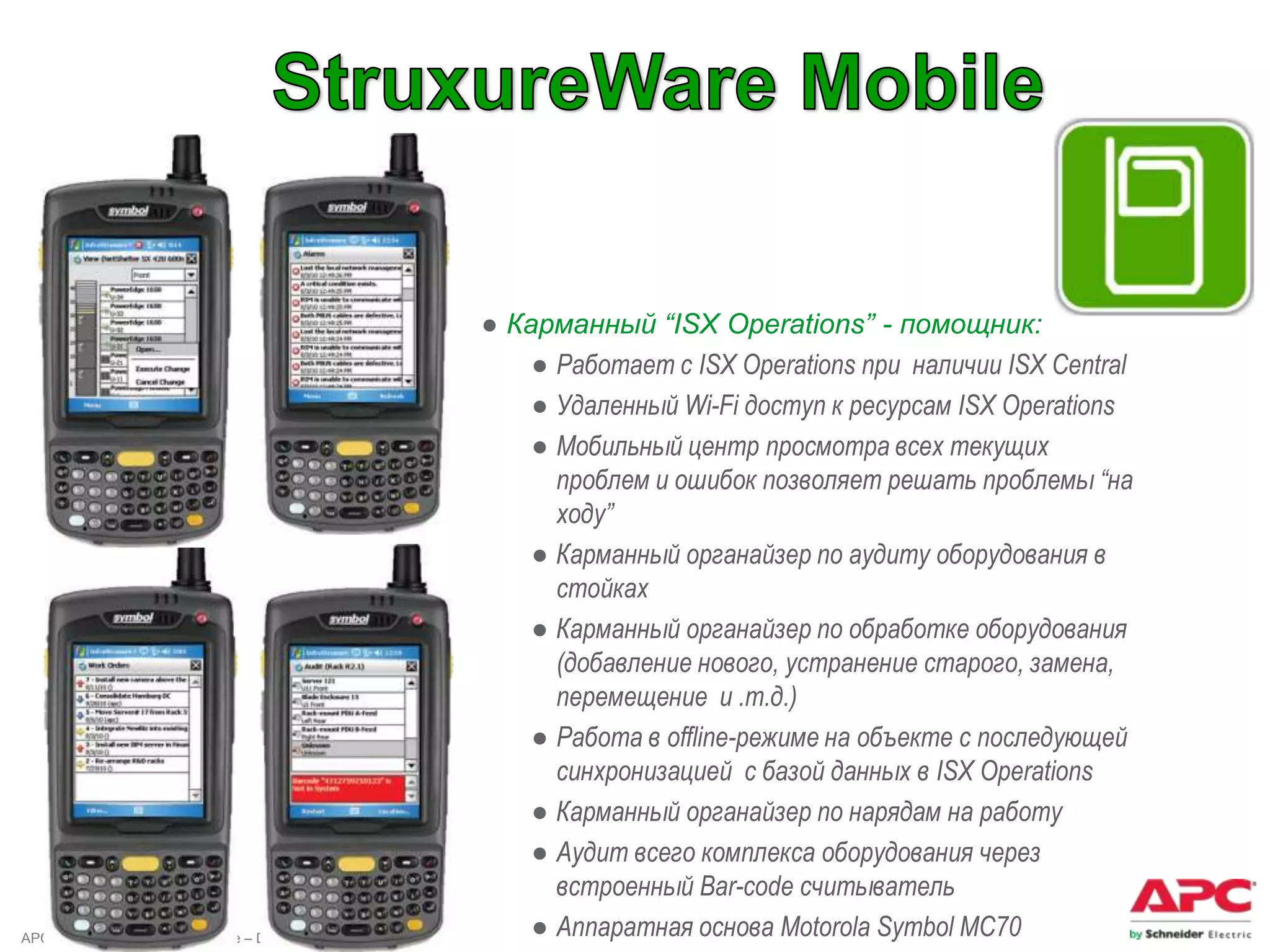

31. ● Карманный “ISX Operations” - помощник:
● Работает с ISX Operations при наличии ISX Central
● Удаленный Wi-Fi доступ к ресурсам ISX Operations
● Мобильный центр просмотра всех текущих
проблем и ошибок позволяет решать проблемы “на
ходу”
● Карманный органайзер по аудиту оборудования в
стойках
● Карманный органайзер по обработке оборудования
(добавление нового, устранение старого, замена,
перемещение и .т.д.)
● Работа в offline-режиме на объекте с последующей
синхронизацией с базой данных в ISX Operations
● Карманный органайзер по нарядам на работу
● Аудит всего комплекса оборудования через
встроенный Bar-code считыватель
APC by Schneider Electric – Name – Date ● Аппаратная основа Motorola Symbol MC70

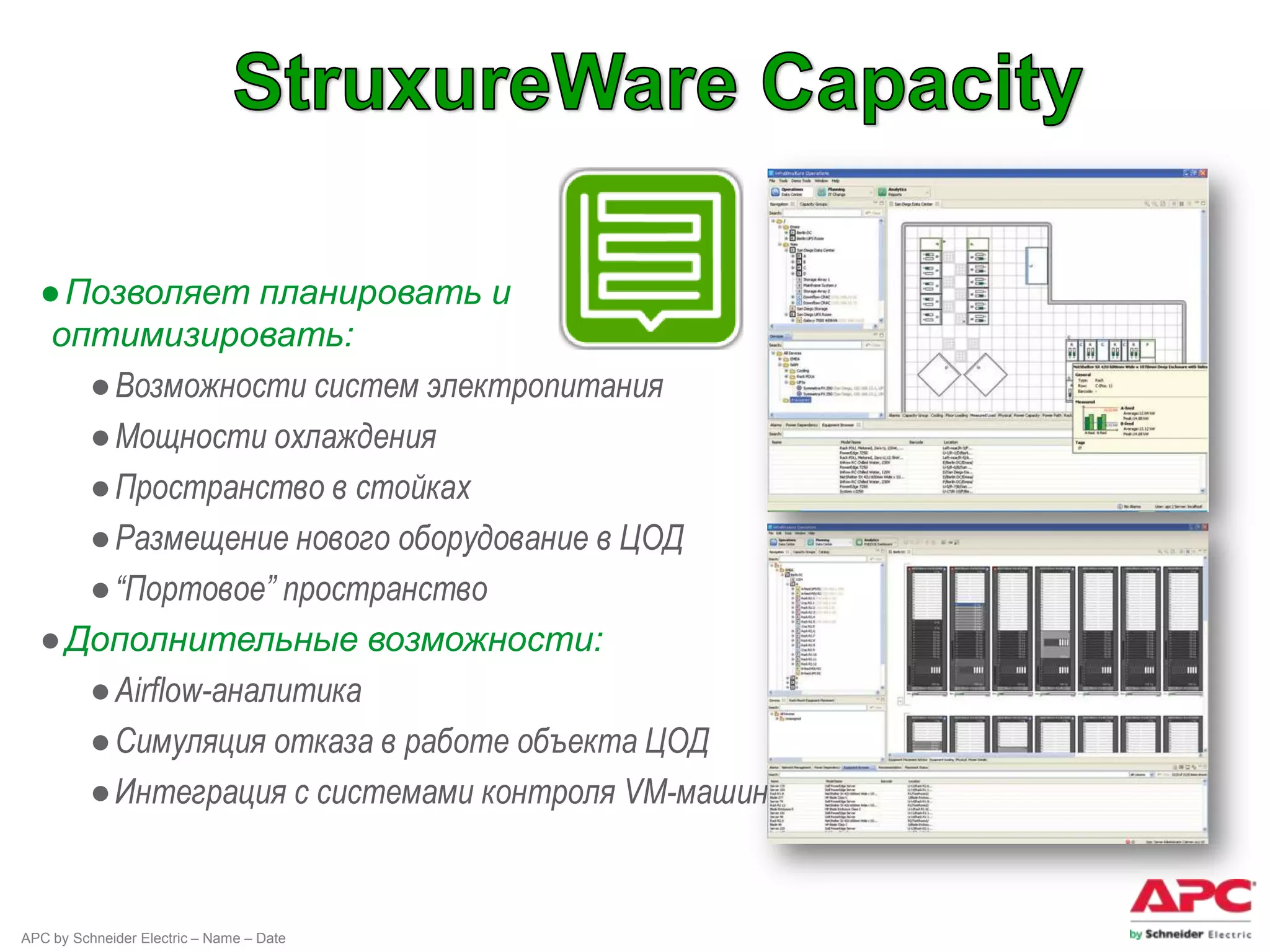

32. ● Позволяет планировать и
оптимизировать:
● Возможности систем электропитания
● Мощности охлаждения
● Пространство в стойках
● Размещение нового оборудование в ЦОД
● “Портовое” пространство
● Дополнительные возможности:
● Airflow-аналитика
● Симуляция отказа в работе объекта ЦОД
● Интеграция с системами контроля VM-машин
APC by Schneider Electric – Name – Date

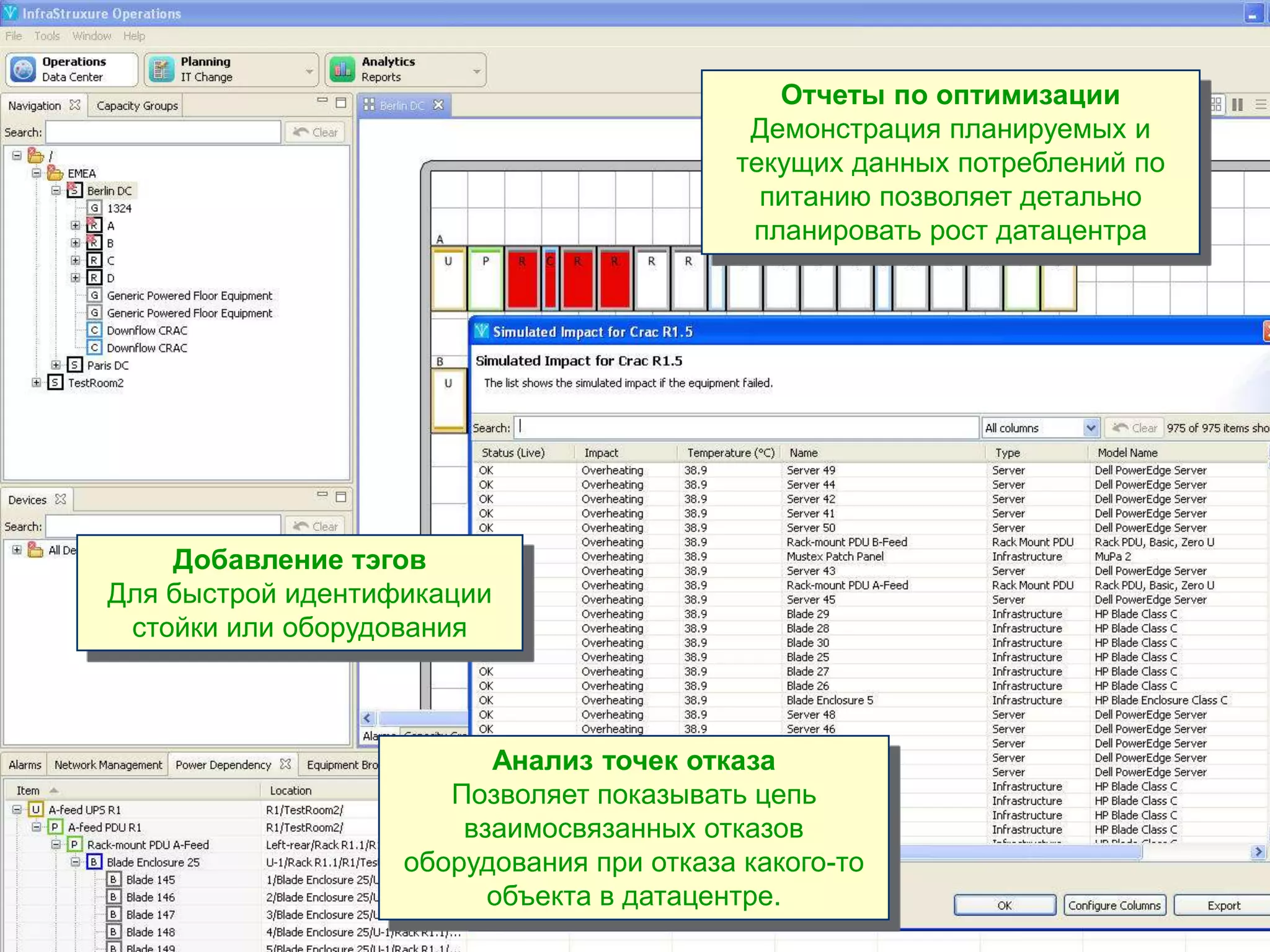

33. Отчеты по оптимизации
Демонстрация планируемых и
текущих данных потреблений по
питанию позволяет детально
планировать рост датацентра
Добавление тэгов
Для быстрой идентификации
стойки или оборудования
Анализ точек отказа
Позволяет показывать цепь
взаимосвязанных отказов
оборудования при отказа какого-то
объекта в датацентре.
APC by Schneider Electric – Name – Date

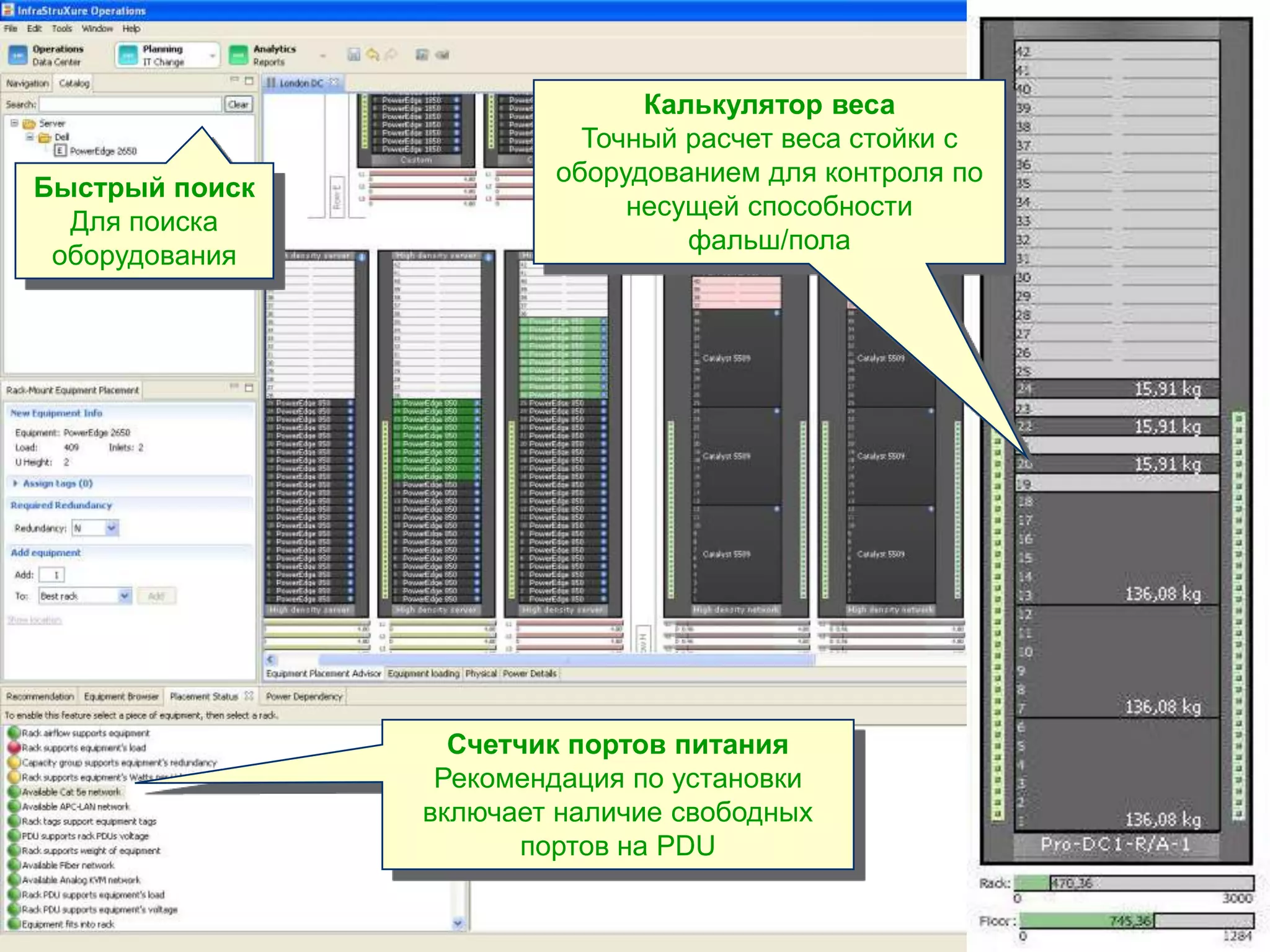

34. Калькулятор веса
Точный расчет веса стойки с
оборудованием для контроля по
Быстрый поиск
несущей способности
Для поиска
фальш/пола
оборудования
Счетчик портов питания
Рекомендация по установки
включает наличие свободных
портов на PDU
APC by Schneider Electric – Name – Date

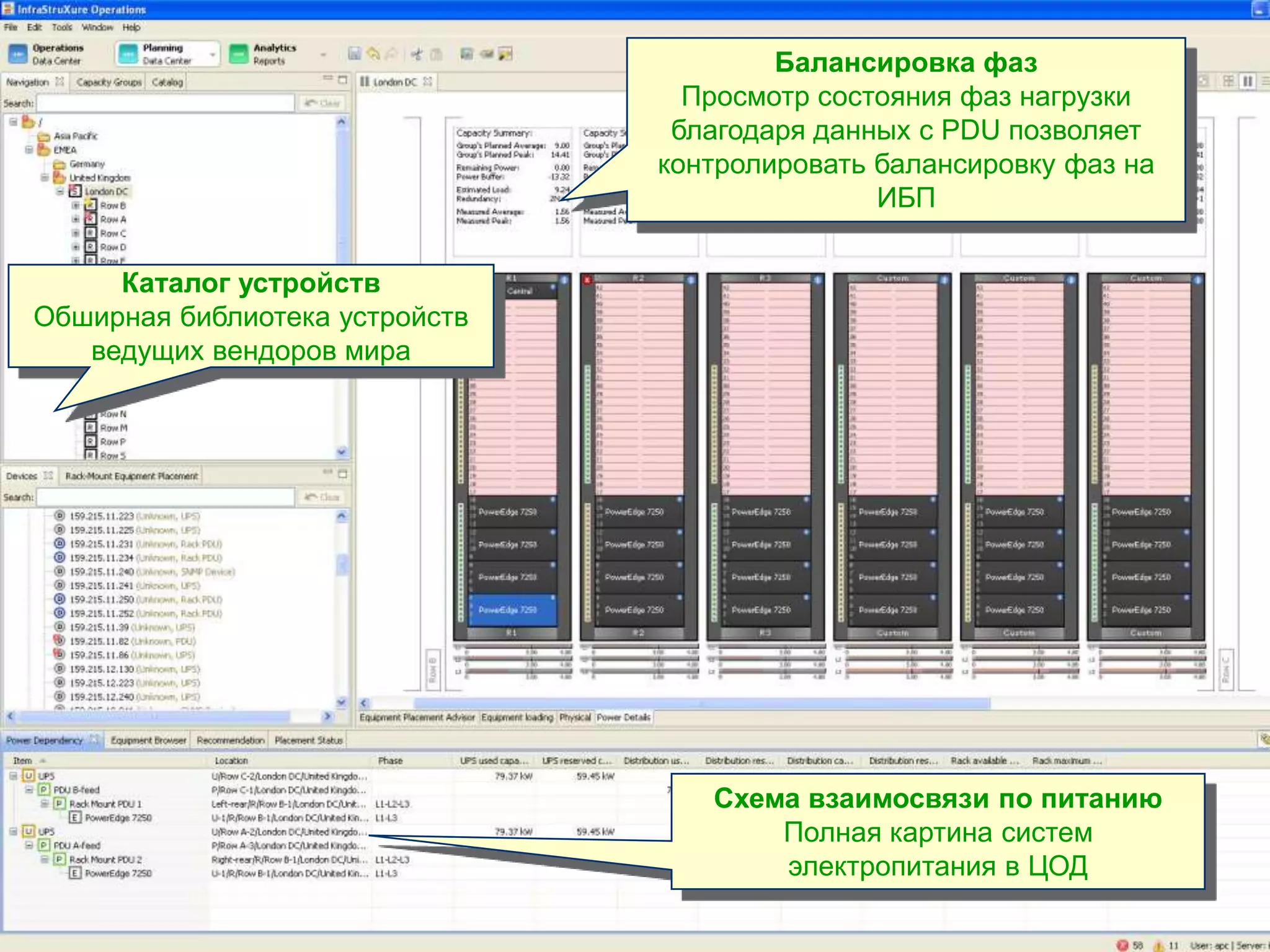

35. Балансировка фаз
Просмотр состояния фаз нагрузки
благодаря данных с PDU позволяет
контролировать балансировку фаз на
ИБП
Каталог устройств
Обширная библиотека устройств
ведущих вендоров мира
Схема взаимосвязи по питанию
Полная картина систем
электропитания в ЦОД
APC by Schneider Electric – Name – Date

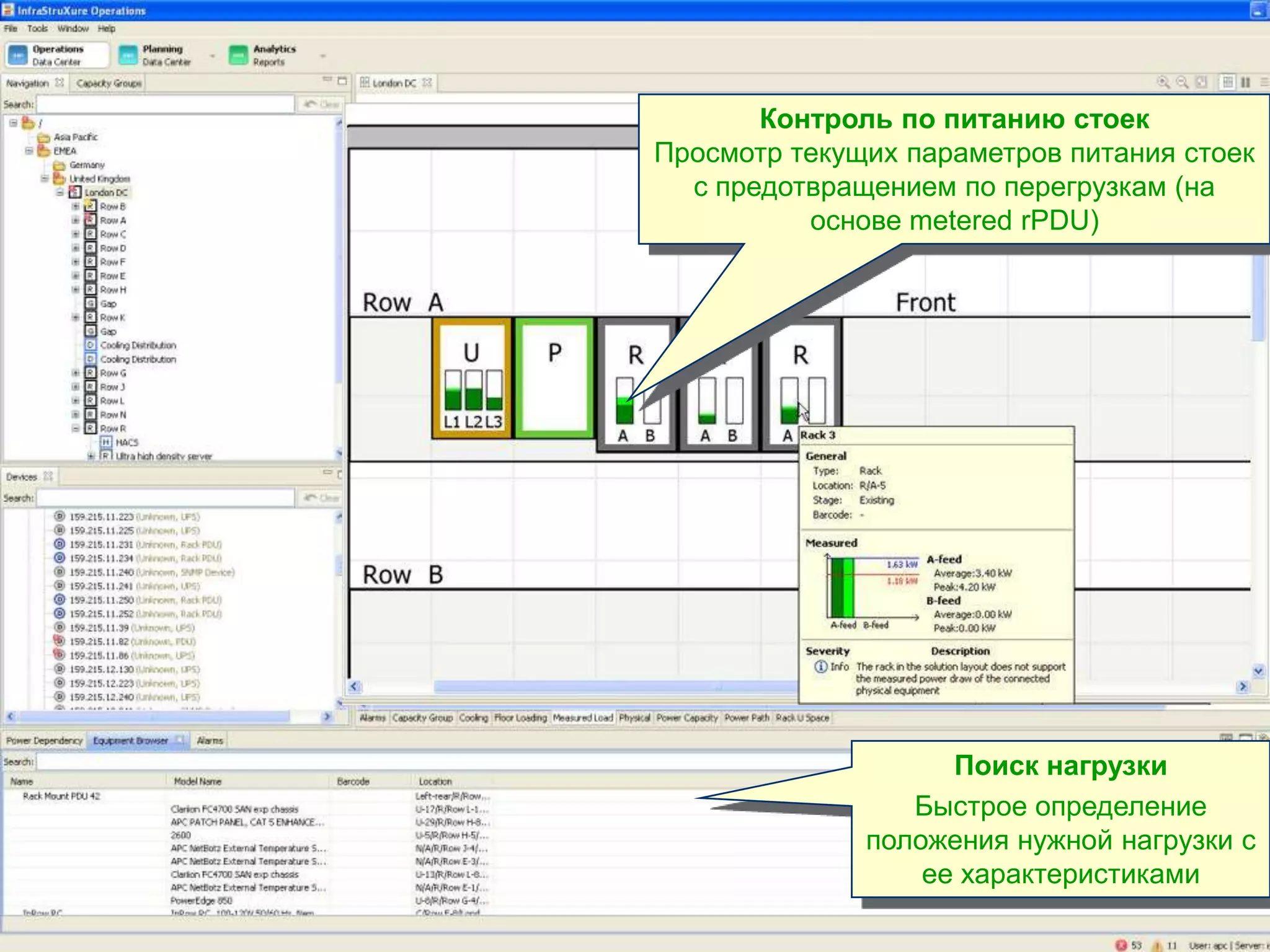

36. Контроль по питанию стоек
Просмотр текущих параметров питания стоек
с предотвращением по перегрузкам (на
основе metered rPDU)
Поиск нагрузки
Быстрое определение
положения нужной нагрузки с
ее характеристиками
APC by Schneider Electric – Name – Date

37. Политика работы нагрузки
Группировка IT-устройств с
целью сегментирования (для
точного анализа)
Моделирование ЦОД
Способность смоделировать Поддержка ИБП
ситуацию в ЦОД при его
Моделирование поведения
изменении
ИБП любого вендора
APC by Schneider Electric – Name – Date

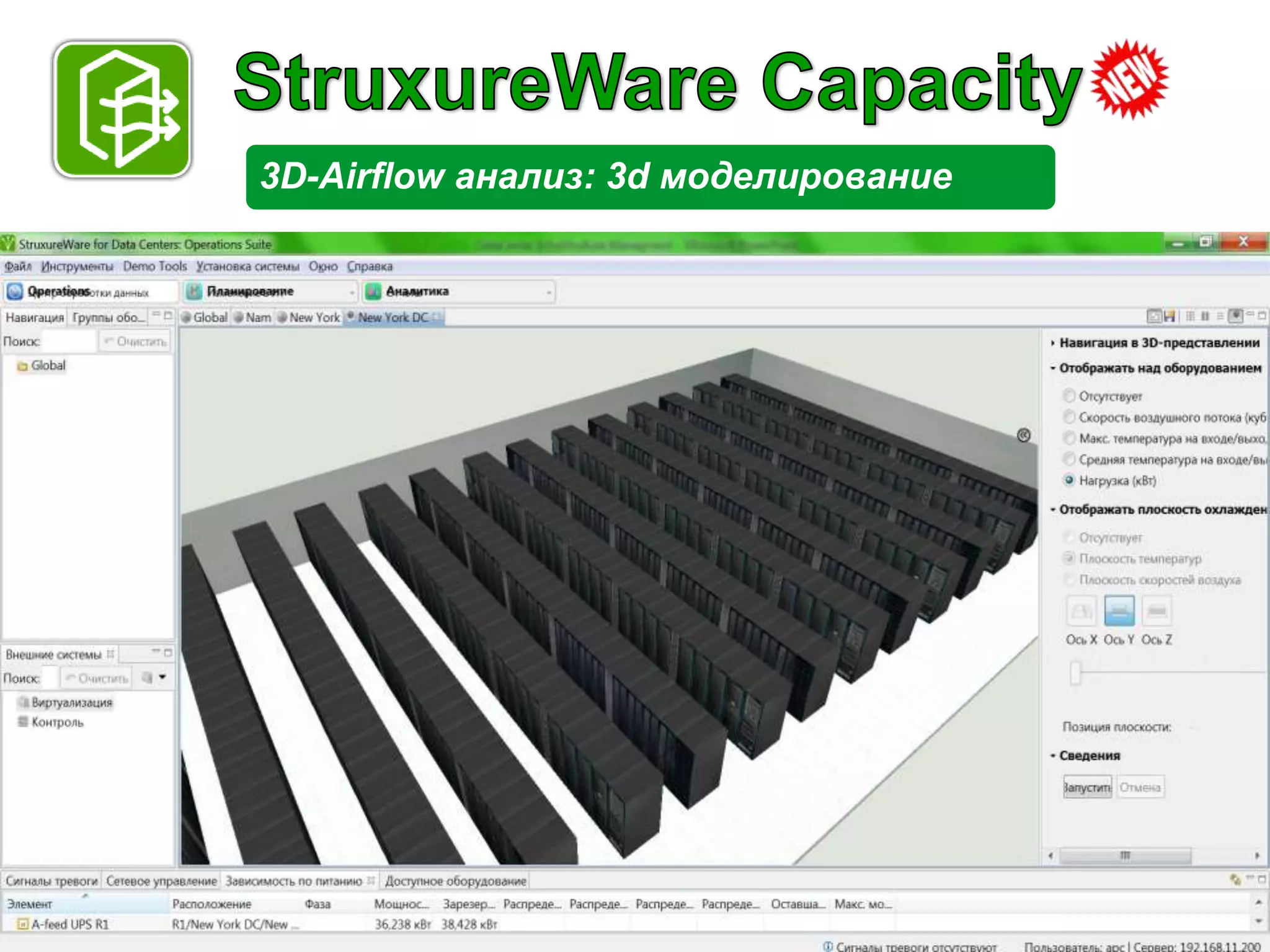

38. 3D-Airflow анализ: 3d моделирование
APC by Schneider Electric – Name – Date

39. 3D-Airflow анализ: 3d моделирование
APC by Schneider Electric – Name – Date

40. 3D-Airflow анализ: 3d моделирование
APC by Schneider Electric – Name – Date

41. Графический обзор Быстрый обзор данных с
StruxureWare Capacity
Быстрый отчет по данным
Overview
по питанию, системам
кондиционирования, стойкам Быстрый доступ к данным по
с различным сроком . питанию, системам
кондиционирования, стойкам.
Камера- считыватель
barcode: считывание
данных для
инвентаризации ИТ-
оборудования
APC by Schneider Electric – Name – Date

42. Адаптация и конфигурация
Контроль ЦОД на верхнем уровне
Настройка необходимого
интерфейса для dashboard. Интерфейс для CEO-менеджмента
APC by Schneider Electric – Name – Date

43. ● Обеспечивает :
● Автоматизацию рабочих процессов в датацентре
● Организация расписания рабочих процедур
● Создание других нарядов на работу
● Резервирование U-пространства под будущее оборудование
● Рассылка нарядов соответствующему персоналу
● Аудит всех “телодвижений” в ЦОД
● Контроль перемещения/удаления/добавления всех IT-устройств
● Работа с ISX Mobile AP9700S
APC by Schneider Electric – Name – Date

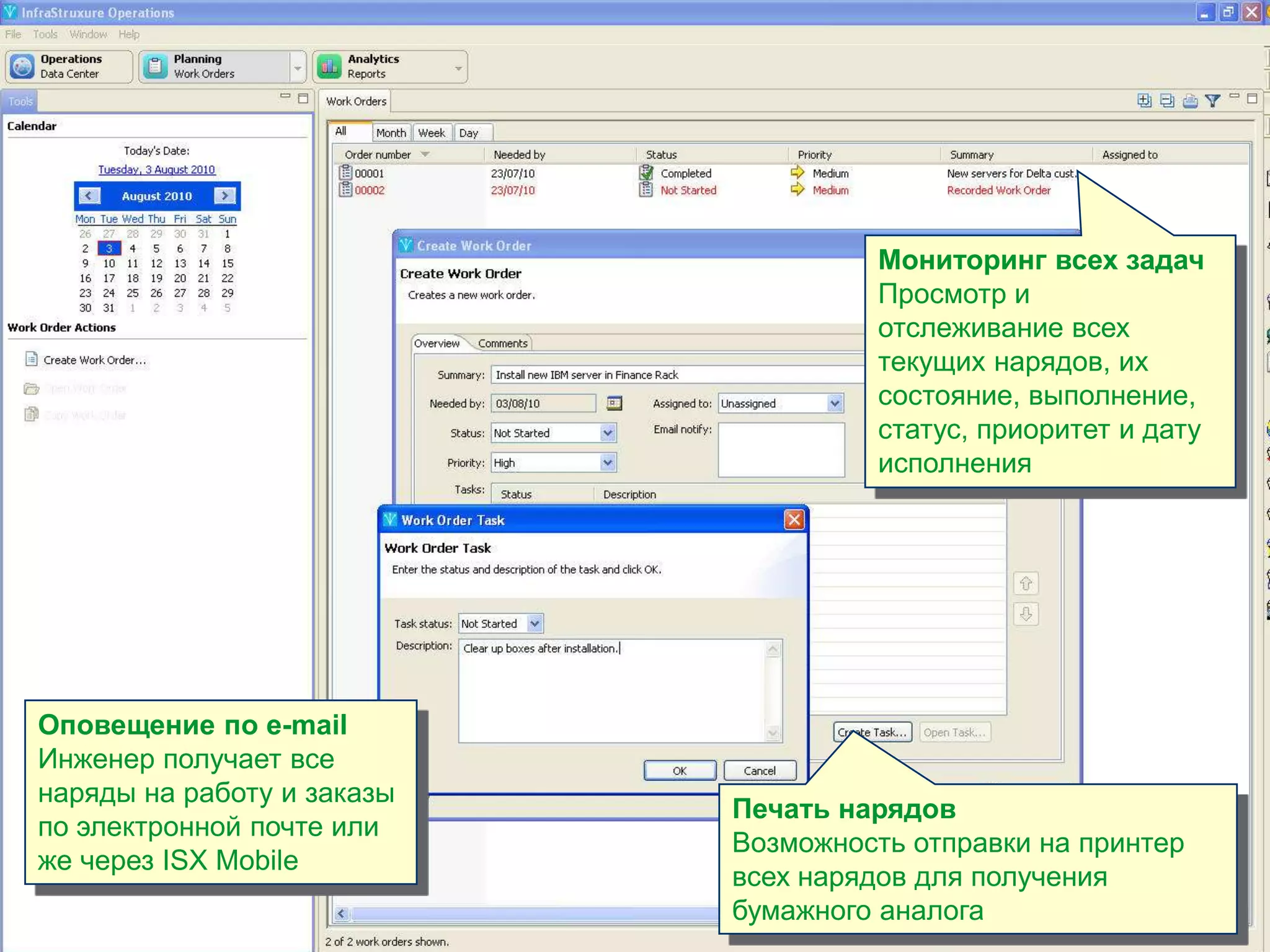

44. Мониторинг всех задач
Просмотр и
отслеживание всех
текущих нарядов, их
состояние, выполнение,
статус, приоритет и дату
исполнения
Оповещение по e-mail
Инженер получает все
наряды на работу и заказы
Печать нарядов
по электронной почте или
Возможность отправки на принтер
же через ISX Mobile
всех нарядов для получения
бумажного аналога
APC by Schneider Electric – Name – Date

45. Каталог устройств
Обширная библиотека IT-
устройств и устройств
инженерной
инфраструктуры от
ведущих вендоров
Поиск
Быстрый поиск
необходимого эленмента
Многопользовательский
интерфейс
Позволяет работать
одновременно несколько
пользователям
APC by Schneider Electric – Name – Date

46. Персональный аудит
Полная картина всех
изменений конкретным
пользователем
Отчеты по изменениям
Мгновенный доступ ко
всем изменениям в
отдельном объекте,
стойке, датацентре
Локализация
Перевод всех описаний на
русский , включая возможность
создания нарядов
APC by Schneider Electric – Name – Date

47. ● Позволяет:
● Контроль потребления (кВт*ч) в серверной комнате в
условиях динамического роста датацентра (на уровне
зала, стойки)
● Вычисления с использованиеv PUE
● Адаптация к локальным ценам
● Создание и отправка отчетов по потребителям
APC by Schneider Electric – Name – Date

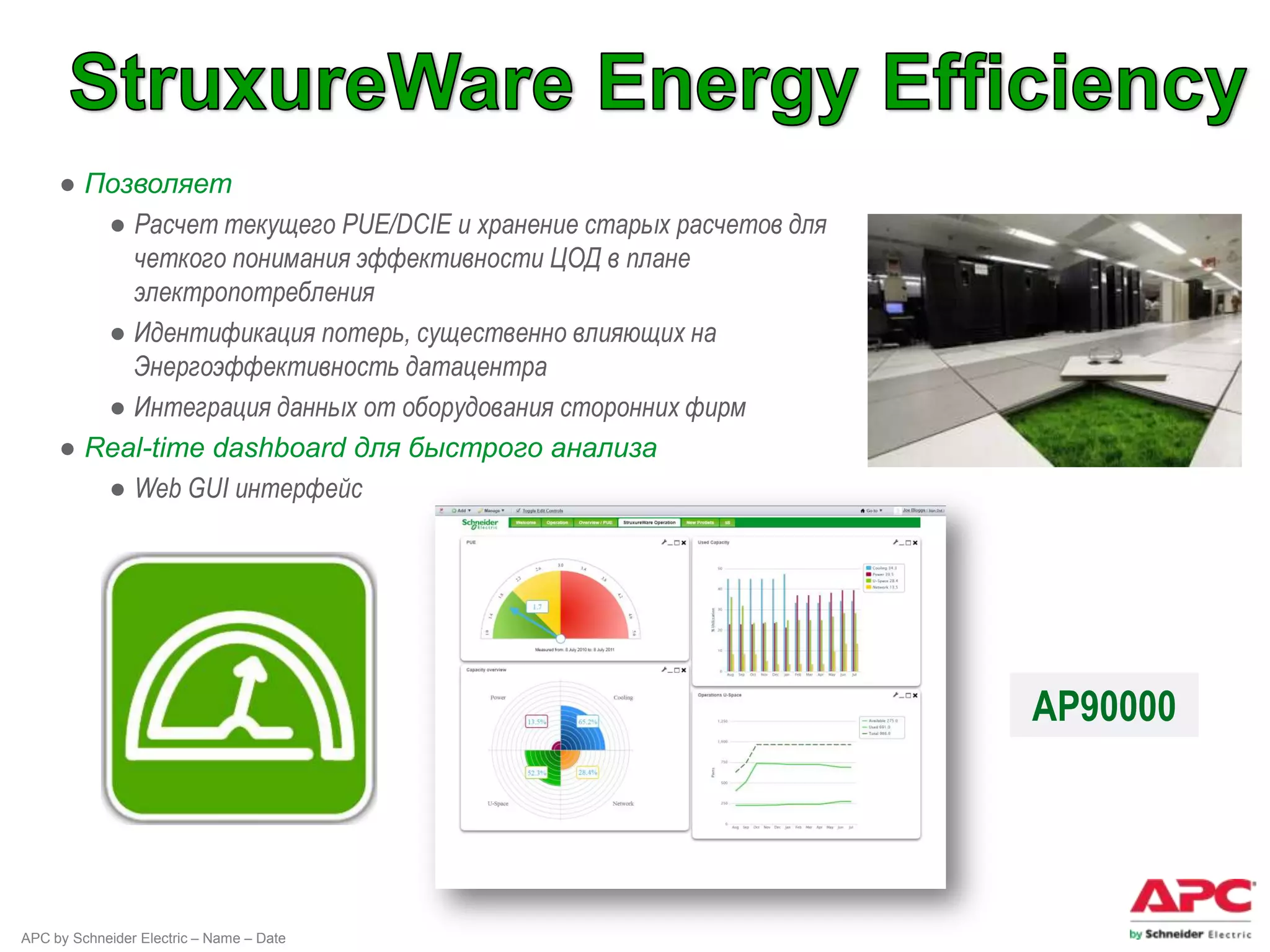

48. ● Позволяет
● Расчет текущего PUE/DCIE и хранение старых расчетов для
четкого понимания эффективности ЦОД в плане
электропотребления
● Идентификация потерь, существенно влияющих на
Энергоэффективность датацентра
● Интеграция данных от оборудования сторонних фирм
● Real-time dashboard для быстрого анализа
● Web GUI интерфейс
AP90000
APC by Schneider Electric – Name – Date

49. … повысить эффективность ЦОД
Use less here …
Data center Power
IN
… so less
power IN PHYSICAL
INFRASTRUCTURE Power
power consumed to IT
IT LOAD
Power IN power consumed
to data center Power
Data center infrastructure efficiency
to IT
Physical
Infrastructure IT load
APC by Schneider Electric – Name – Date

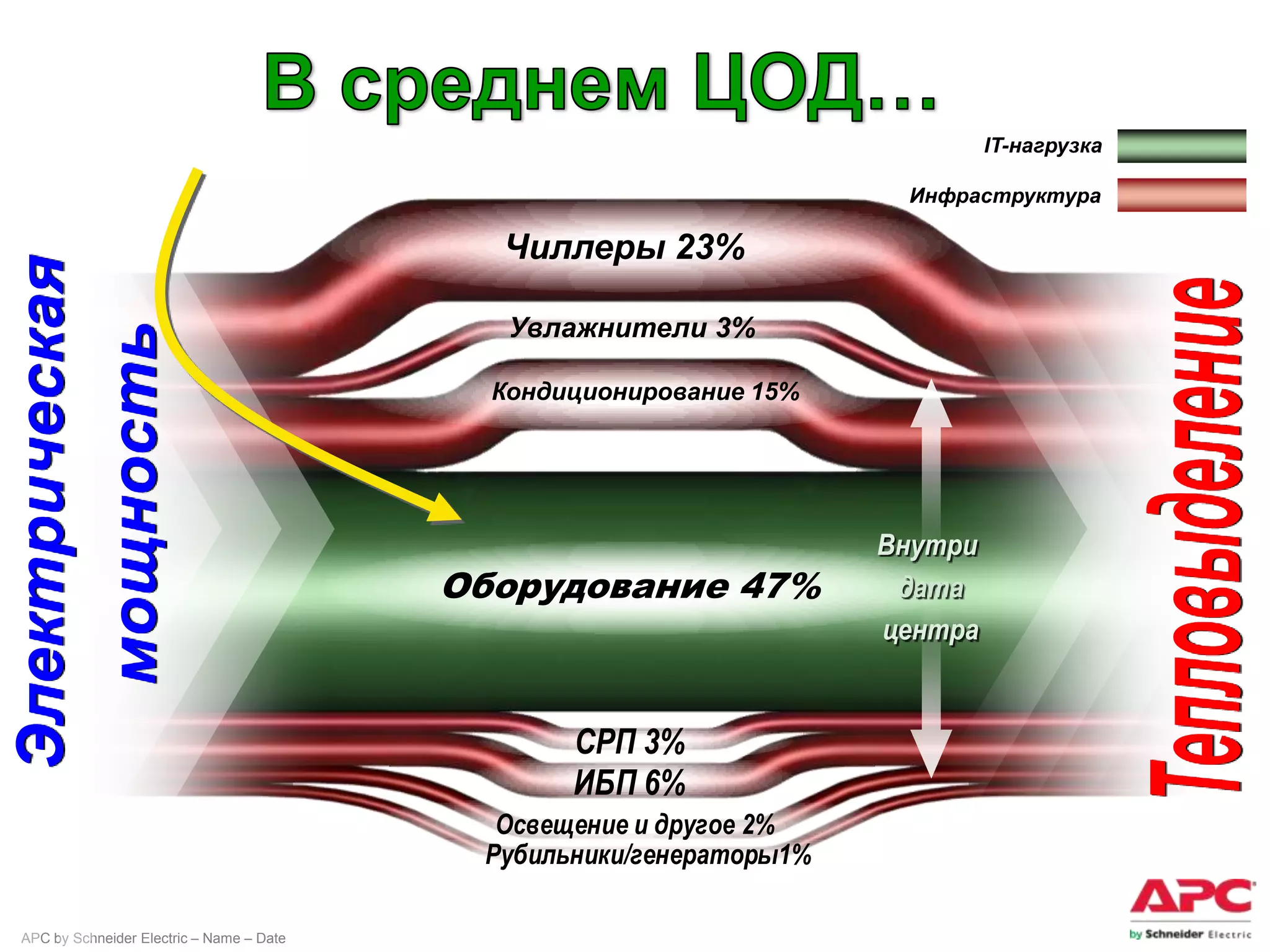

50. IT-нагрузка
Инфраструктура
Чиллеры 23%
Увлажнители 3%
Кондиционирование 15%
Оборудование 47%
СРП 3%
ИБП 6%
Освещение и другое 2%
Рубильники/генераторы1%
APC by Schneider Electric – Name – Date

51. Собственный
инструмент для
создания отчетов
Создание собственного Экспорт данных
шаблона и интерфейса для
Создание PDF, HTML, Excel, или
получения требуемой
CSV файлов.
APC by Schneider Electric – Name – Date
инфомации

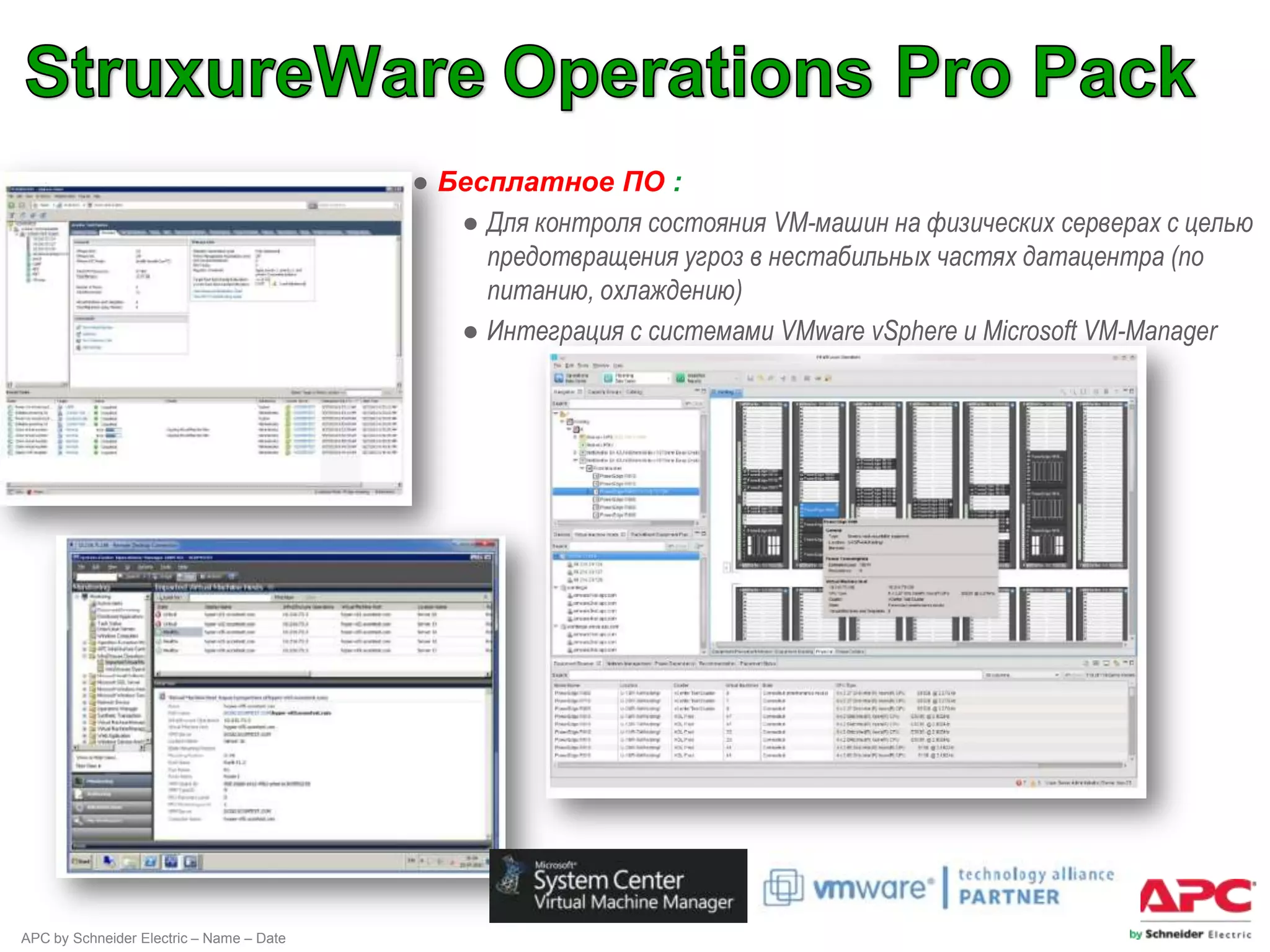

52. ● Бесплатное ПО :
● Для контроля состояния VM-машин на физических серверах с целью
предотвращения угроз в нестабильных частях датацентра (по
питанию, охлаждению)
● Интеграция с системами VMware vSphere и Microsoft VM-Manager
APC by Schneider Electric – Name – Date

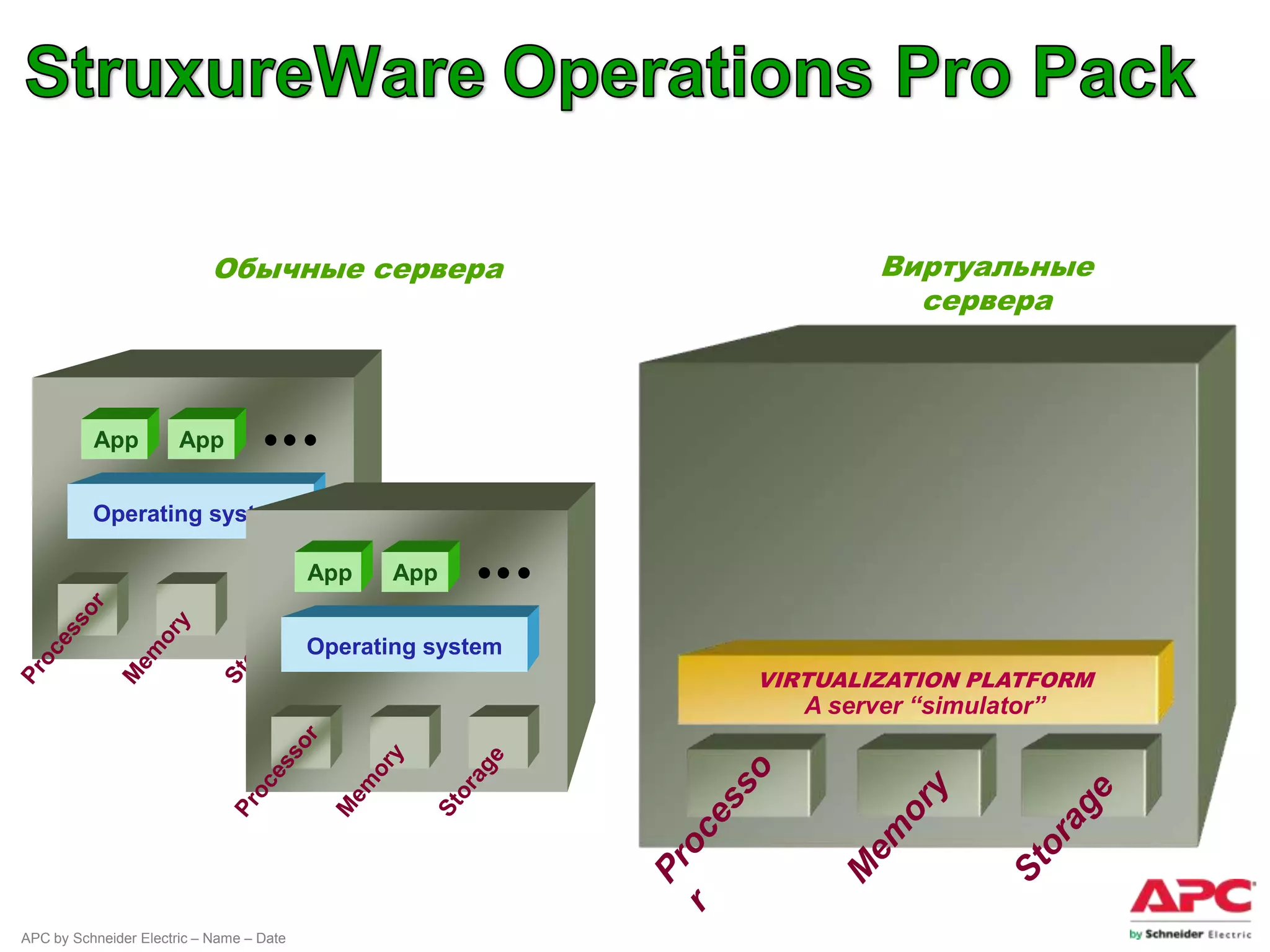

53. Обычные сервера Виртуальные
сервера
App App
Operating system
App App
r
so
y
e
es
or
ag
Operating system
em
oc
or
VIRTUALIZATION PLATFORM
Pr
St
M
A server “simulator”
r
so
y
e
es
or
ag
em
oc
or
Pr
St
M
APC by Schneider Electric – Name – Date

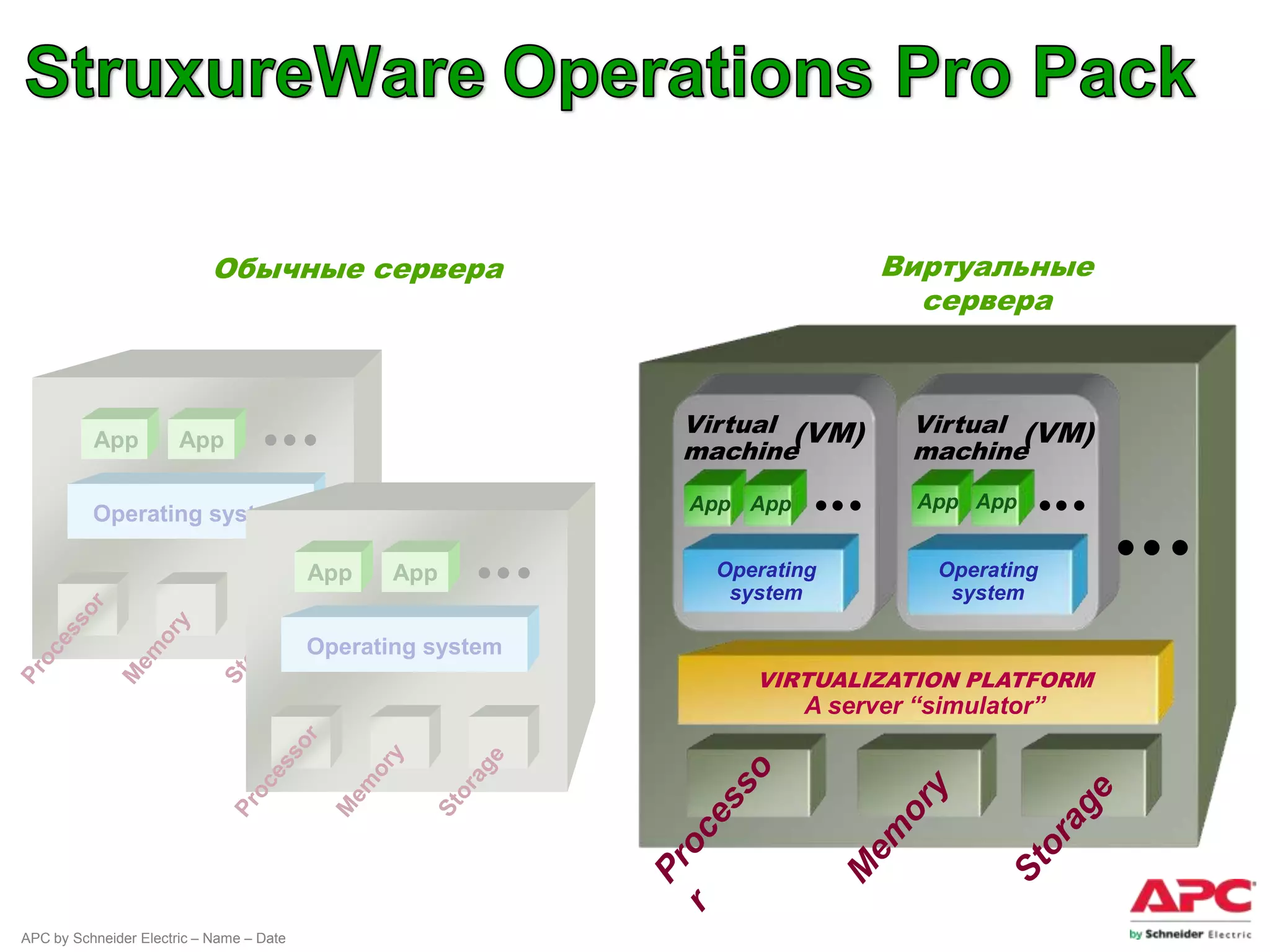

54. Обычные сервера Виртуальные
сервера
Virtual (VM) Virtual (VM)
App App
machine machine
App App App App
Operating system
App App Operating Operating
system system
r
so
y
e
es
or
ag
Operating system
em
oc
or
VIRTUALIZATION PLATFORM
Pr
St
M
A server “simulator”
r
so
y
e
es
or
ag
em
oc
or
Pr
St
M
APC by Schneider Electric – Name – Date

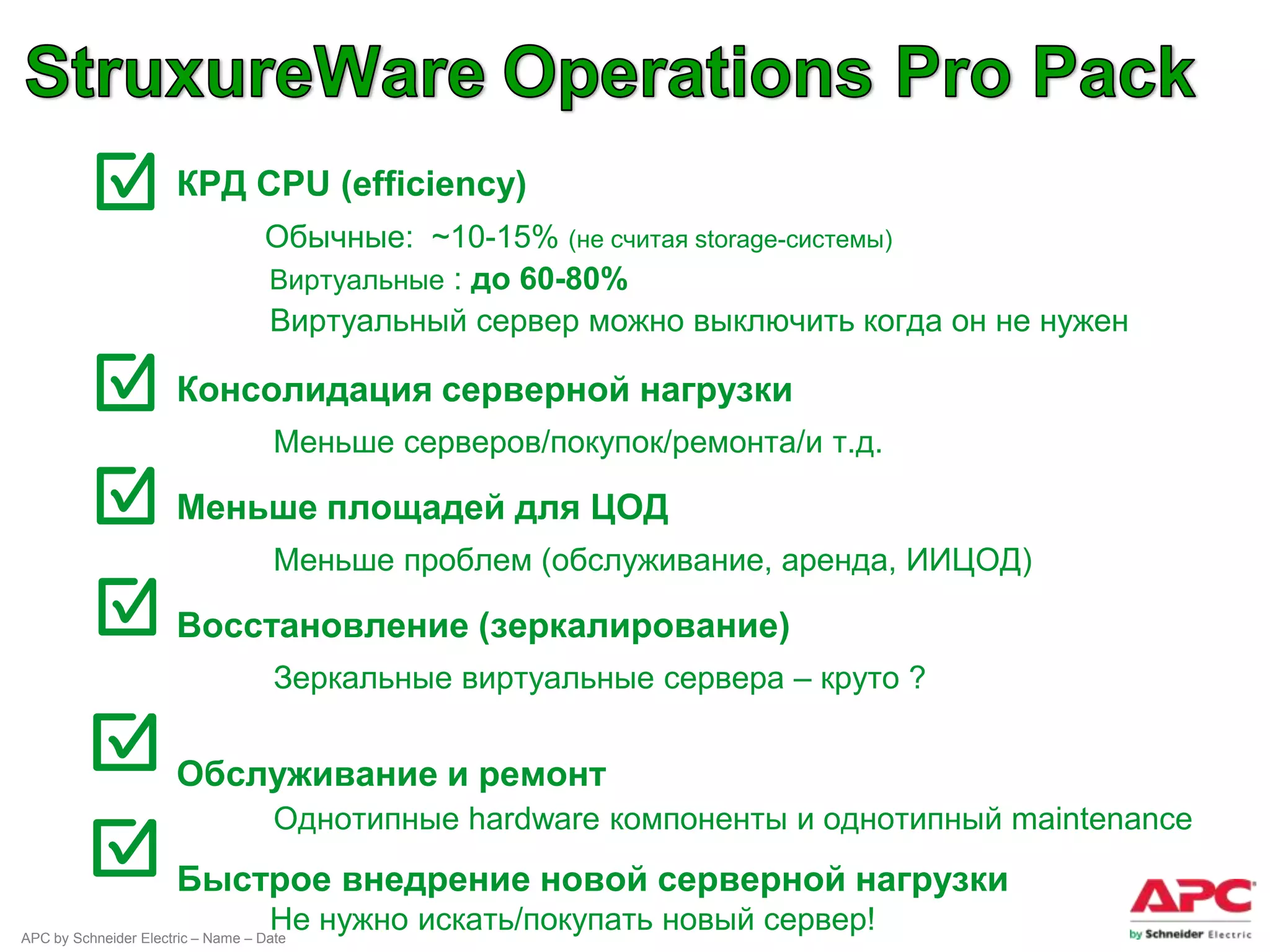

55. ● КРД CPU (efficiency)
Обычные: ~10-15% (не считая storage-системы)
Виртуальные : до 60-80%
Виртуальный сервер можно выключить когда он не нужен
● Консолидация серверной нагрузки
Меньше серверов/покупок/ремонта/и т.д.
● Меньше площадей для ЦОД
Меньше проблем (обслуживание, аренда, ИИЦОД)
● Восстановление (зеркалирование)
Зеркальные виртуальные сервера – круто ?
● Обслуживание и ремонт
Однотипные hardware компоненты и однотипный maintenance
Быстрое внедрение новой серверной нагрузки
Не нужно искать/покупать новый сервер!
APC by Schneider Electric – Name – Date

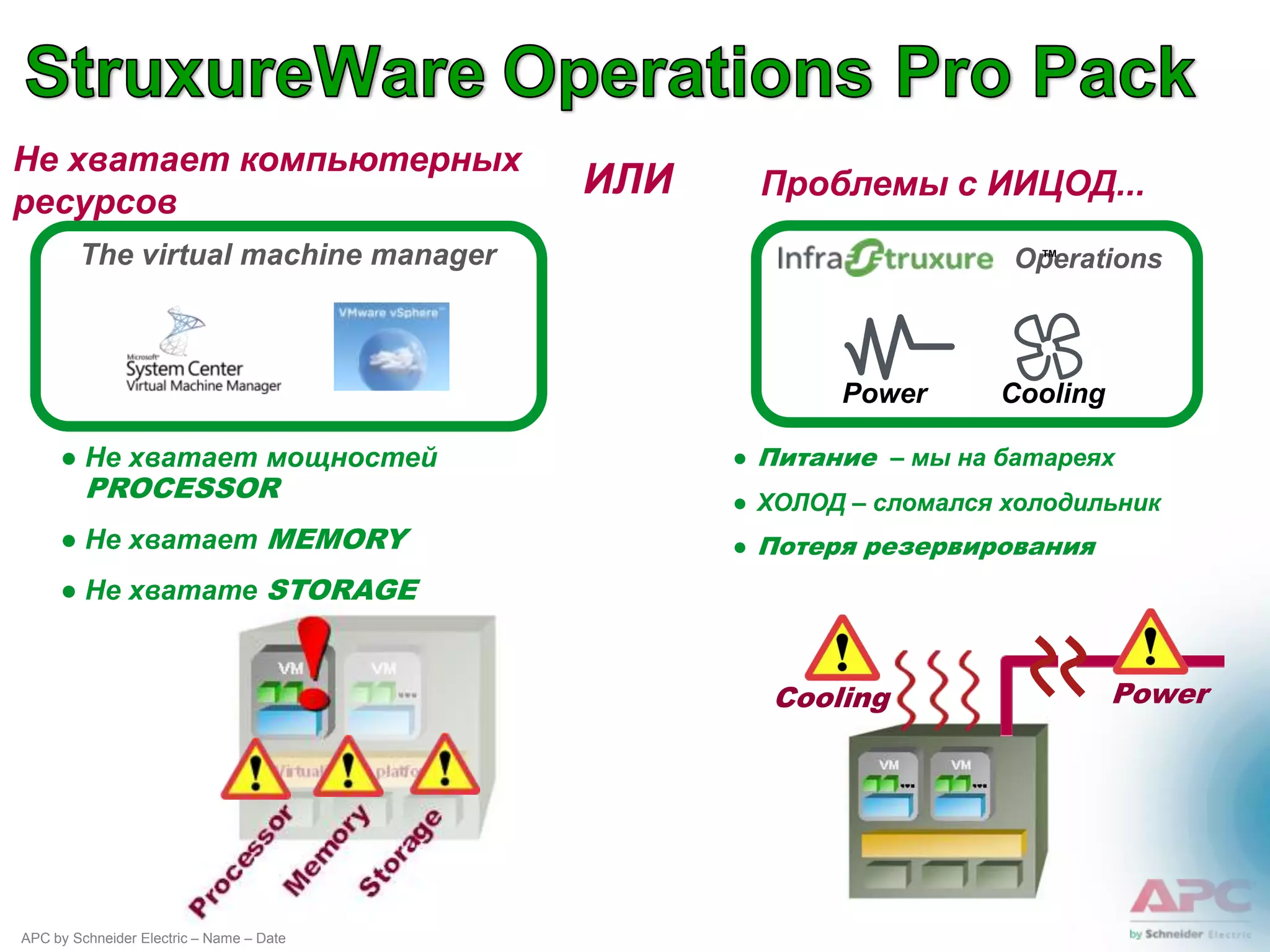

56. Не хватает компьютерных
ресурсов
ИЛИ Проблемы с ИИЦОД...
The virtual machine manager ™
Operations
Power Cooling
● Не хватает мощностей ● Питание – мы на батареях
PROCESSOR ● ХОЛОД – сломался холодильник
● Не хватает MEMORY ● Потеря резервирования
● Не хватате STORAGE
Cooling Power
APC by Schneider Electric – Name – Date

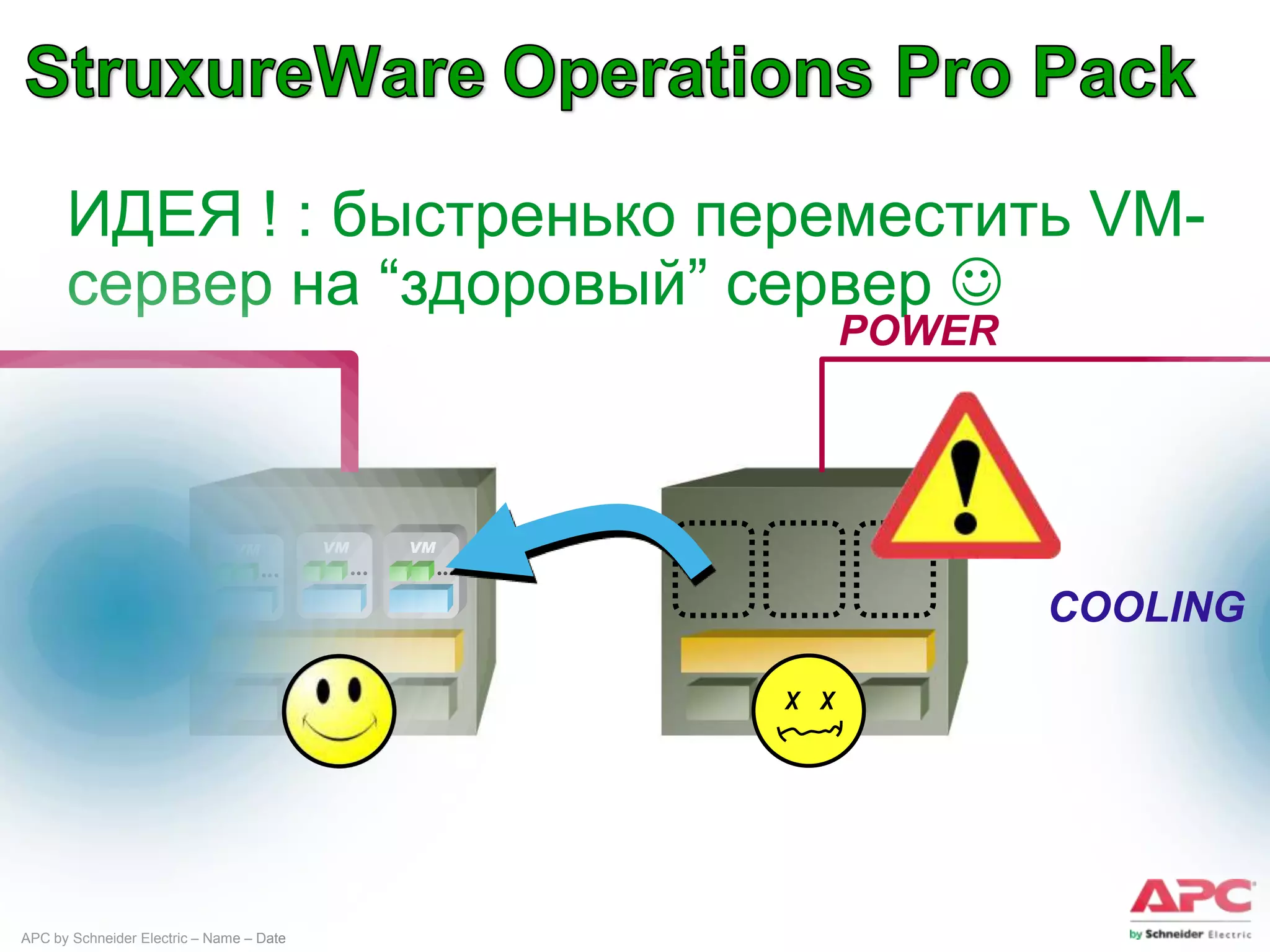

57. ИДЕЯ ! : быстренько переместить VM-
сервер на “здоровый” сервер 
POWER
VM VM VM
COOLING
X X
APC by Schneider Electric – Name – Date

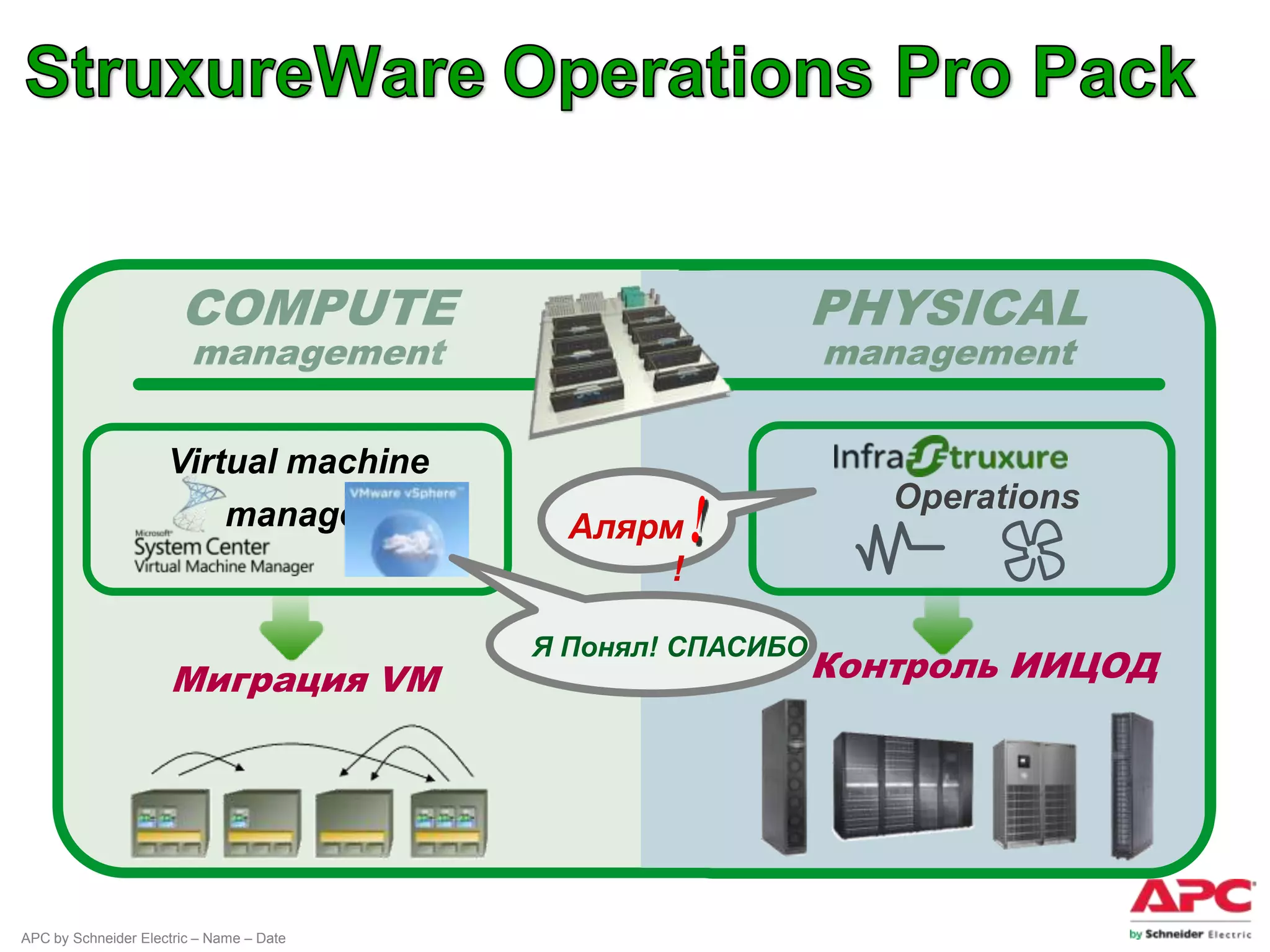

58. COMPUTE PHYSICAL
management management
Virtual machine
Operations
manager Алярм
!
Я Понял! СПАСИБО
Миграция VM Контроль ИИЦОД
APC by Schneider Electric – Name – Date

59. Вопросы ?
APC by Schneider Electric – Name – Date
