1. WWW.FINSTRAL.COM
“Risparmio energetico e applicazioni corrette per un
buon isolamento termoacustico”
Cuneo, 8 maggio 2014

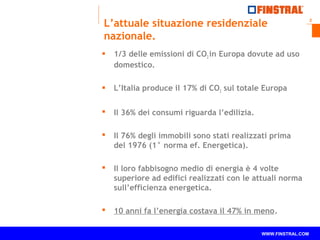

2. 2
www.finstral.com ©
WWW.FINSTRAL.COM
L’attuale situazione residenziale
nazionale.
 1/3 delle emissioni di CO2 in Europa dovute ad uso
domestico.
 L’Italia produce il 17% di CO2 sul totale Europa
 Il 36% dei consumi riguarda l’edilizia.
 Il 76% degli immobili sono stati realizzati prima
del 1976 (1° norma ef. Energetica).
 Il loro fabbisogno medio di energia è 4 volte
superiore ad edifici realizzati con le attuali norma
sull’efficienza energetica.
 10 anni fa l’energia costava il 47% in meno.

3. WWW.FINSTRAL.COM
ANNI 60 43%
ANNI 80 40%
ANNI 90 9%
ANNI 91 8%
140 150 170 200
PATRIMONIO RESIDENZIALE STORICO PER EPOCA DI
COSTRUZIONE
27.000 abitazioni
Classe H
Classe G
Classe F
Classe E
FONTE: ANIT 2010
consumi in kwh/mq*a
3

4. WWW.FINSTRAL.COM
250
200
150
100
50
0
Edificio storico
1976-legge 373
1991-legge 10
CasaClima C
GOLD
250 170 140 70 10110
D.L.311 ex 192
2005
50 30
CasaClima B
CasaClima A
Consumo per riscaldamento in Italia in kwh/mq*a
4

5. 5
www.finstral.com ©
WWW.FINSTRAL.COM

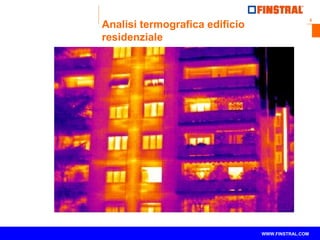

Analisi termografica edificio
residenziale

6. 6
www.finstral.com ©
WWW.FINSTRAL.COM
Calcolare il cambio di classe

7. 7
www.finstral.com ©
WWW.FINSTRAL.COM
Quanto conviene cambiare
le finestre
Tipologia di finestra Uw Litri/ m²
Finestra 100 m²
Classe
CasaClim
a
Top90, triplo vetro basso
emissivo 0,6
0,78 8 100€ Gold
Top72, triplo vetro basso
emissivo 0,6
0,87 9 200 € A
Top72 con anta accoppiata
Twin-line
1,1 11 300 € A
Top72, doppio vetro
basso emissivo 1,1
1,2 13 500 € B
Finestre PVC anni 90,
doppio vetro basso emissivo
1,7 19 1.500 €
Finestre vecchie PVC
vetro doppio
2,9 32 2.700 €
Finestre vecchie con vetro
semplice
4,5 50 3.500 €

8. 8
www.finstral.com ©
WWW.FINSTRAL.COM
Il risanamento edilizio.
Il vecchio telaio
non viene
eliminato, ma
funge da falso
telaio per essere
rivestito.
Vantaggi: assenza
di opere murarie
Miglioramento
comfort abitativo.
Particolari coprifili
ricoprono le fughe
rimanenti interne
ed esterne
Sistema studiato
specificamente per le
esigenze di rinnovo e
risanamento

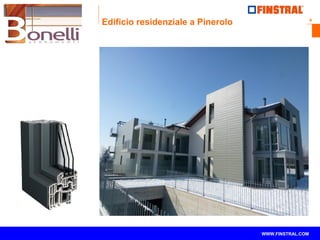

9. 9
www.finstral.com ©
WWW.FINSTRAL.COM
Edificio residenziale a Pinerolo

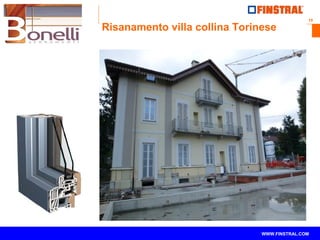

10. 10
www.finstral.com ©
WWW.FINSTRAL.COM
Risanamento villa collina Torinese

11. 11
www.finstral.com ©
WWW.FINSTRAL.COM

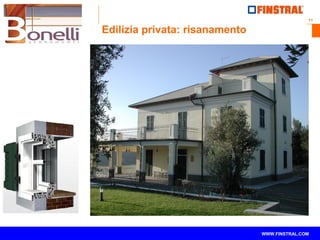

Edilizia privata: risanamento

12. 12
www.finstral.com ©
WWW.FINSTRAL.COM
Palazzina Classe “A” CasaClima
Alpignano

13. 13
www.finstral.com ©
WWW.FINSTRAL.COM

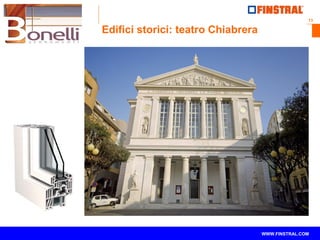

Edifici storici: teatro Chiabrera

14. 14
www.finstral.com ©
WWW.FINSTRAL.COM
Il risanamento edilizio.

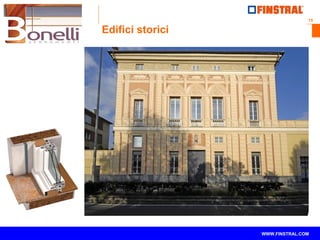

15. 15
www.finstral.com ©
WWW.FINSTRAL.COM
Edifici storici

16. 16
www.finstral.com ©
WWW.FINSTRAL.COM

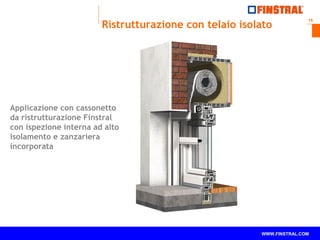

Applicazione con cassonetto
da ristrutturazione Finstral
con ispezione interna ad alto
isolamento e zanzariera
incorporata
Ristrutturazione con telaio isolato

17. 17
www.finstral.com ©
WWW.FINSTRAL.COM
Edilizia pubblica: polo universitario

18. 18
www.finstral.com ©
WWW.FINSTRAL.COM

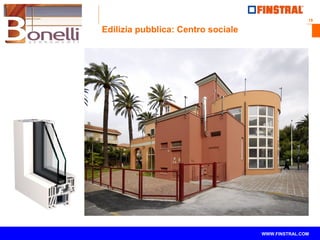

Edilizia pubblica: Centro sociale

19. 19
www.finstral.com ©
WWW.FINSTRAL.COM

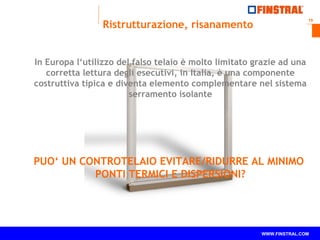

In Europa l‘utilizzo del falso telaio è molto limitato grazie ad una
corretta lettura degli esecutivi, in Italia, è una componente
costruttiva tipica e diventa elemento complementare nel sistema
serramento isolante
PUO‘ UN CONTROTELAIO EVITARE/RIDURRE AL MINIMO
PONTI TERMICI E DISPERSIONI?
Ristrutturazione, risanamento

20. 20
www.finstral.com ©
WWW.FINSTRAL.COM
 Il sistema applicativo garantisce un elevato
isolamento termico, ottima tenuta e statica
costruttiva,
 Eliminazione del ponte termico grazie
all’inserimento di ulteriori profili (vedi soglia
inferiore),
 Dopo il montaggio del falso si possono eseguire
tutti i lavori sequenziali del cantiere
(inserimento cappotto, livelli pavimento,
intonacatura, piastrellatura,
 eliminazione di coprifilature antiestetiche e
costose,
 riduzione delle sigillature,
 tempi di montaggio più rapidi e meglio
programmabili.
Ristrutturazione, risanamento

21. WWW.FINSTRAL.COM
montaggio controtelaio finitura muratura montaggio serramento
L’applicazione del contro telaio

22. WWW.FINSTRAL.COM
falso telaio con supporto falso telaio con scanalatura
e aggiuntivo inferiore
L’applicazione del contro telaio

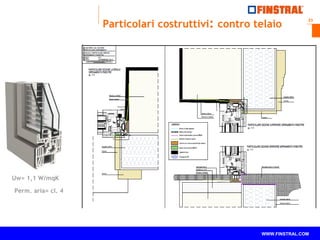

23. 23
www.finstral.com ©
WWW.FINSTRAL.COM
Uw= 1,1 W/mqK
Perm. aria= cl. 4
Particolari costruttivi: contro telaio

24. 24
www.finstral.com ©
WWW.FINSTRAL.COM
Uw= 0,87 W/mqK
Perm. aria= cl. 4
Particolari costruttivi: contro telaio

25. 25
www.finstral.com ©
WWW.FINSTRAL.COM

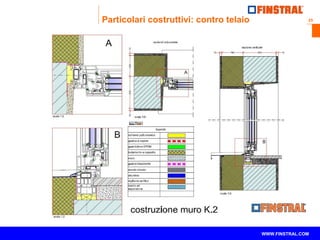

Particolari costruttivi: contro telaio

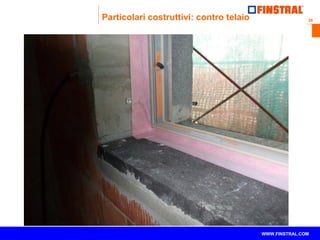

26. 26
www.finstral.com ©
WWW.FINSTRAL.COM
Particolari costruttivi: contro telaio

27. 27
www.finstral.com ©
WWW.FINSTRAL.COM
Particolari costruttivi: contro telaio

28. 28
www.finstral.com ©
WWW.FINSTRAL.COM
Particolari costruttivi: contro telaio

29. 29
www.finstral.com ©
WWW.FINSTRAL.COM
Edilizia privata: condominio Bordighera.

30. 30
www.finstral.com ©
WWW.FINSTRAL.COM

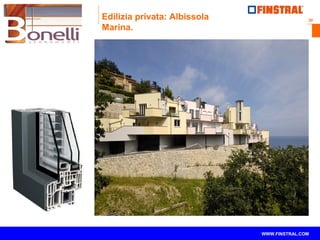

Edilizia privata: Albissola
Marina.

31. 31
www.finstral.com ©
WWW.FINSTRAL.COM

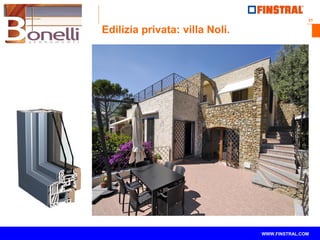

Edilizia privata: villa Noli.

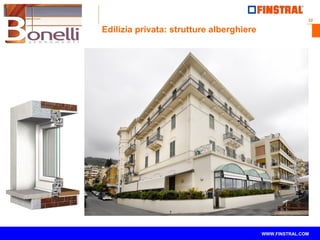

32. 32
www.finstral.com ©
WWW.FINSTRAL.COM
Edilizia privata: strutture alberghiere

33. 33
www.finstral.com ©
WWW.FINSTRAL.COM

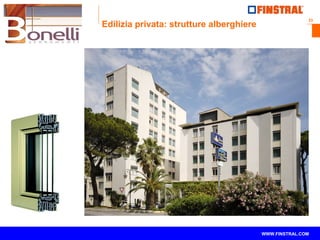

Edilizia privata: strutture alberghiere

34. WWW.FINSTRAL.COM
GRAZIE DELLA VOSTRA ATTENZIONE
