1. Il recupero energetico CasaClima
in Piemonte
Il recupero energetico CasaClima
in Piemonte
a cura di:
A r c h. E l e n a
Ivaldi
Vicepresidente del Network CasaClima Piemonte e
Valle d’Aosta
Costruttore
a Calamandrana … tra il Monferrato e le Langhe
Arch. Elena Ivaldi, costruttore e consulente CasaClima - w w w 2013
.i ff
Milano 07 Novembre i e e i
.itt
i.i
Milano 07 Novembre 2013
Milano 07 Novembre

2. Il recupero energetico CasaClima
in Piemonte
2006-2008

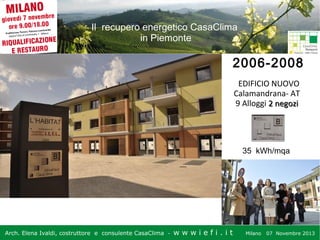

EDIFICIO NUOVO
Calamandrana- AT
9 Alloggi 2 negozi
35 kWh/mqa
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
wwwiefi.it
Milano
07 Novembre 2013

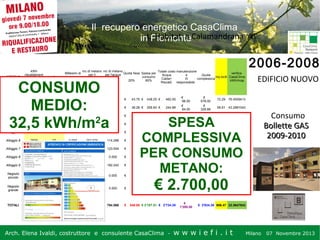

3. Il recupero energetico CasaClima
inL’ Habitat a Calamandrana AT
Piemonte
INTERNO
kWh
riscaldament
o cri
*
mc di metano mc di metano
Totale costo manutenzione
Millesimi di
verifica
per il
per l'acqua Quota fissa Spesa per
Acqua
e
Quota
impegno riscaldamento
consumo
mq lordi CasaClima
calda
Calda+
III
complessiva
termico
20%
80%
kWh/mqa
mri
mACSi
Riscald. responsabile
CONSUMO
MEDIO:
32,5 kWh/m2a
lettura precedente -lett.
Attuale
5527
64
0.080
578.638
197.687
€
43.75 €
438.25 €
482.00
Alloggio 2
2581
31
0.070
270.212
95.754
€
38.28 €
206.60 €
244.88
Alloggio 3
198
0
0.114
20.729
0.000
€
62.34 €
11.70
Alloggio 4
4150
5
0.072
434.476
15.444
€
39.38 €
253.99 €
293.36
Alloggio 5
2675
18
0.094
280.054
55.599
€
51.41 €
189.48 €
240.89
Alloggio 6
2509
37
0.058
262.675
114.288
€
31.72 €
212.80 €
244.52
Alloggio 7
2733
40
0.121
286.126
123.554
€
66.17 €
231.27 €
297.44
Alloggio 8
329
0
0.077
34.444
0.000
€
42.11 €
19.44
Alloggio 9
6027
59
0.147
630.984
182.242
€
80.39 €
459.08 €
Negozio
piccolo
155
0
0.055
16.227
0.000
€
30.08
Negozio
grande
2635
0
0.112
275.866
0.000
€
61.25 €
TOTALI
29519
254
1
3090.431
784.569
€
€
74.05
€
96.00
€
84.00
€
136.80
€
86.40
€
112.80
€
69.60
€
145.20
€
92.40
€
176.40
€
578.00
€
328.88
€
210.85
€
379.76
€
353.69
€
314.12
€
442.64
€
153.95
€
715.87
€
66.00
Alloggio 1
€
105.24
€
351.38
EDIFICIO NUOVO
62.70 2.47208931
€
134.40
2006-2008
98.81 26.6673414
72.29 76.4559413
59.61 43.2981043
Consumo
Bollette GAS
2009-2010
109.92 1.80131004
SPESA
COMPLESSIVA
PER CONSUMO
METANO:
€
9.16
€
61.55
539.47
€
39.24
69.77 59.4811524
55.24 48.4250543
69.21 36.2519867
109.92 24.8635371
67.57 4.86902472
131.43 45.8571102
€ 2.700,00
155.73 €
216.98
546.88 € 2'187.51 € 2'734.39
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
€
1'200.00
€ 3'934.39 906.47 32.5647843
wwwiefi.it
Milano
07 Novembre 2013

4. Il recupero energetico CasaClima
in Piemonte
2008-2010

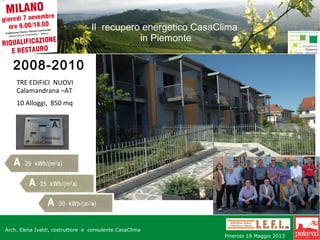

TRE EDIFICI NUOVI
Calamandrana –AT
10 Alloggi, 850 mq
Arch. Maggio 201316-17 Elena Ivaldi, costruttore e consulente CasaClima
Arch. Elena Ivaldi -costruttore – www.iefi.it -
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
AT
w w w Network . Pinerolo Milano 072013
i e f i CC t Fondaz. Geom Novembre 2013
i 18 Maggio

5. Il recupero energetico CasaClima
in Piemonte

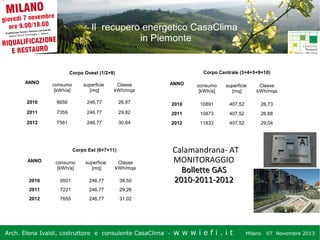

Corpo Centrale (3+4+5+9+10)
Corpo Ovest (1/2+8)
ANNO
consumo
[kWh/a]
superficie
[mq]
Classe
kWh/mqa
ANNO
consumo
[kWh/a]
superficie
[mq]
Classe
kWh/mqa
2010
6656
246,77
26,97
2010
10891
407,52
26,73
2011
7359
246,77
29,82
2011
10873
407,52
26,68
2012
7561
246,77
30,64
2012
11833
407,52
29,04
Corpo Est (6+7+11)
ANNO
consumo
[kWh/a]
superficie
[mq]
Classe
kWh/mqa
2010
9501
246,77
38,50
2011
7221
246,77
29,26
2012
7655
246,77
Calamandrana- AT
MONITORAGGIO
Bollette GAS
2010-2011-2012
31,02
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
wwwiefi.it
Milano
07 Novembre 2013

6. Il recupero energetico CasaClima
in Piemonte
2011
EDIFICIO NUOVO
Vigliano d’AstiAT
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
wwwiefi.it
Milano
07 Novembre 2013

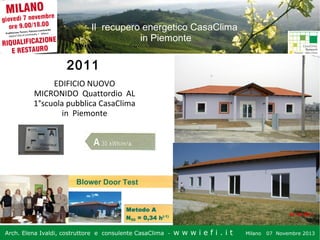

7. Il recupero energetico CasaClima
in Piemonte
2011
EDIFICIO NUOVO
MICRONIDO Quattordio AL
1°scuola pubblica CasaClima
in Piemonte
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
wwwiefi.it
Milano
07 Novembre 2013

8. Il recupero energetico CasaClima
in Piemonte
2009-2010
RECUPERO con l’applicazione della Direttiva CasaClima
VILLA SERENA
Canelli (AT)

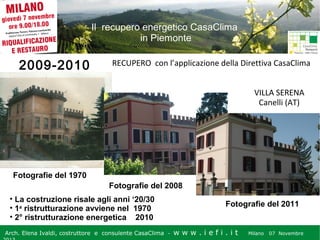

Fotografie del 1970
Fotografie del 2008
• La costruzione risale agli anni ‘20/30
• 1a ristrutturazione avviene nel 1970
• 2° ristrutturazione energetica 2010
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
Fotografie del 2011
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

9. Il recupero energetico CasaClima
in Piemonte
VILLA SERENA
Canelli (AT)

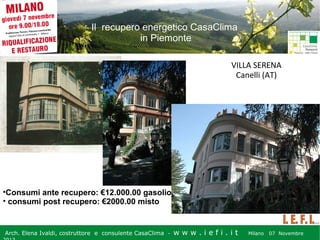

•Consumi ante recupero: €12.000.00 gasolio
• consumi post recupero: €2000.00 misto
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

10. Il recupero energetico CasaClima
in Piemonte
RECUPERO ….. le criticità
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
VILLA SERENA
Canelli (AT)
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

11. Il recupero energetico CasaClima
in Piemonte

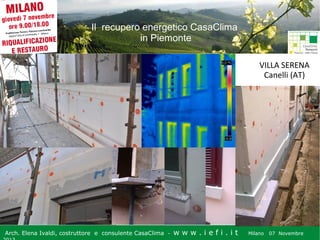

VILLA SERENA
Canelli (AT)
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

12. Il recupero energetico CasaClima
in Piemonte

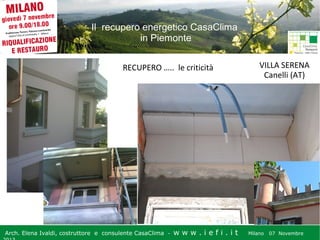

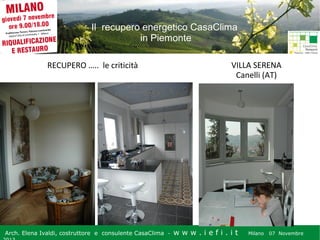

RECUPERO ….. le criticità
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
VILLA SERENA
Canelli (AT)
Milano 07 Novembre 2013
Milano 07 Novembre

13. Il recupero energetico CasaClima
in Piemonte

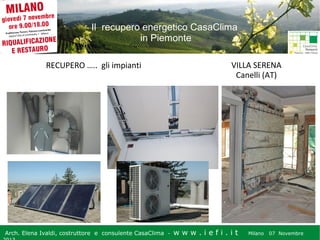

RECUPERO ….. gli impianti
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
VILLA SERENA
Canelli (AT)
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

14. Il recupero energetico CasaClima
in Piemonte

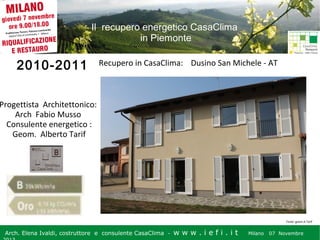

2010-2011
Recupero in CasaClima: Dusino San Michele - AT
Progettista Architettonico:
Arch Fabio Musso
Consulente energetico :
Geom. Alberto Tarif
Fonte: geom.A.Tarif
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

15. Il recupero energetico CasaClima
in Piemonte

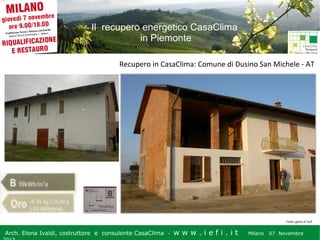

Recupero in CasaClima: Comune di Dusino San Michele - AT
Fonte: geom.A.Tarif
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

16. Il recupero energetico CasaClima
in Piemonte

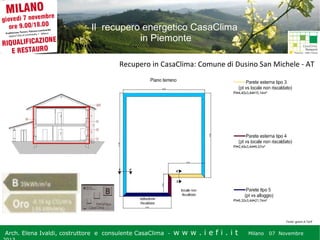

Recupero in CasaClima: Comune di Dusino San Michele - AT
Fonte: geom.A.Tarif
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

17. Il recupero energetico CasaClima
in Piemonte

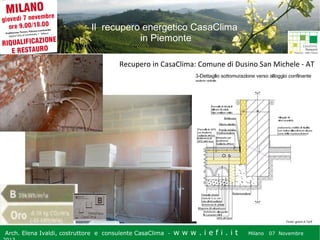

Recupero in CasaClima: Comune di Dusino San Michele - AT
Fonte: geom.A.Tarif
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

18. Il recupero energetico CasaClima
in Piemonte

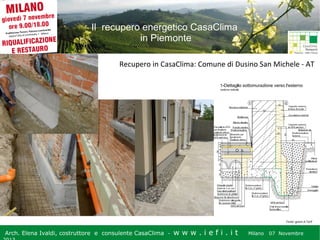

Recupero in CasaClima: Comune di Dusino San Michele - AT
Fonte: geom.A.Tarif
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

19. Il recupero energetico CasaClima
in Piemonte
Recupero in CasaClima: Comune di Dusino San Michele - AT
fotovoltaico:
6 kW
Pompa di calore
Aria acqua:
11 kW
Bilancio globale:
+€300/annui
Famiglia di 5 persone
Fonte: geom.A.Tarif
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

20. Il recupero energetico CasaClima
in Piemonte
2011-2013

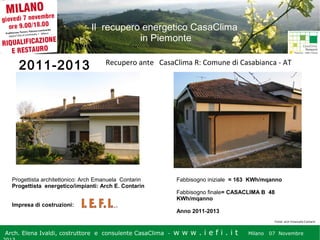

Recupero ante CasaClima R: Comune di Casabianca - AT
Progettista architettonico: Arch Emanuela Contarin
Progettista energetico/impianti: Arch E. Contarin
Impresa di costruzioni:
Fabbisogno iniziale = 163 KWh/mqanno
Fabbisogno finale= CASACLIMA B 48
KWh/mqanno
Anno 2011-2013
Fonte: arch Emanuela Contarin
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

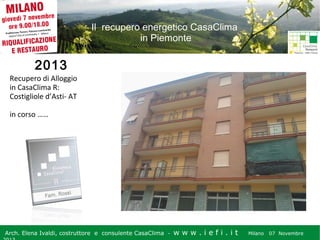

21. Il recupero energetico CasaClima
in Piemonte
2013
Recupero di Alloggio
in CasaClima R:
Costigliole d’Asti- AT
in corso ……
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

22. Il recupero energetico CasaClima
in Piemonte
2013
Recupero di Alloggio
in CasaClima R:
Costigliole d’Asti- AT
in corso ……
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

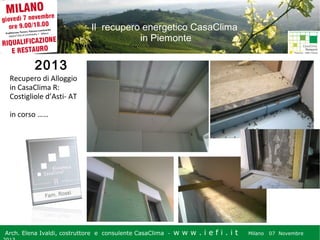

23. Il recupero energetico CasaClima
in Piemonte
2013
Recupero di Alloggio
in CasaClima R:
Costigliole d’Asti- AT
in corso ……

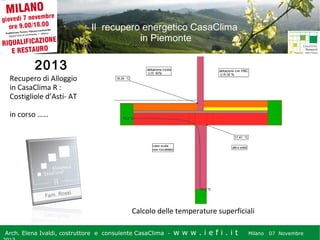

Calcolo delle temperature superficiali
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

24. Il recupero energetico CasaClima
in Piemonte
2013
Recupero di Alloggio
in CasaClima R :
Costigliole d’Asti- AT
in corso ……
Calcolo delle temperature superficiali
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

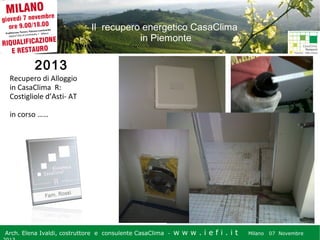

25. Il recupero energetico CasaClima
in Piemonte
2013
Recupero di Alloggio
in CasaClima R:
Costigliole d’Asti- AT
in corso ……
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

26. Il recupero energetico CasaClima
in Piemonte
2012-2013

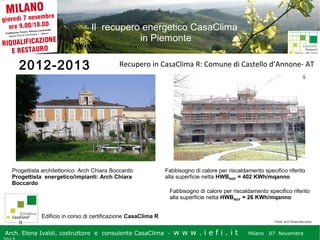

Recupero in CasaClima R: Comune di Castello d’Annone- AT
Progettista architettonico: Arch Chiara Boccardo
Progettista energetico/impianti: Arch Chiara
Boccardo
Fabbisogno di calore per riscaldamento specifico riferito
alla superficie netta HWBNGF = 402 KWh/mqanno
Fabbisogno di calore per riscaldamento specifico riferito
alla superficie netta HWBNGF = 26 KWh/mqanno
Edificio in corso di certificazione CasaClima R
Fonte: arch Chiara Boccardo
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

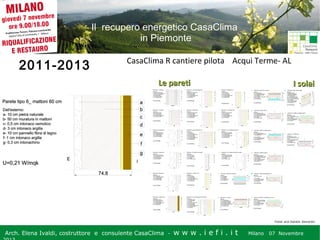

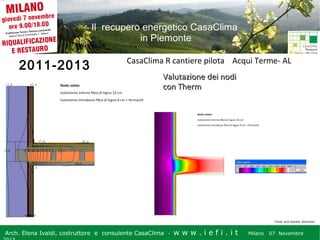

27. Il recupero energetico CasaClima
in Piemonte

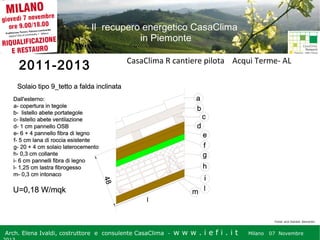

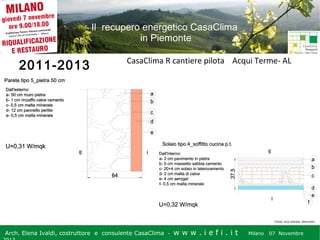

2011-2013

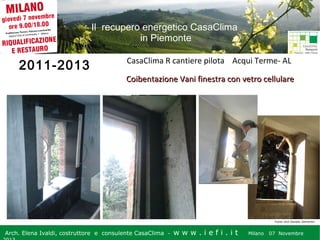

Il
‘Castelletto’
CasaClima R cantiere pilota
Edificio residenziale
Acqui Terme- AL
Consulente CasaClima:
Arch. Daniela Demartini
d.demartini@energycare.it
Committente ed Impresa:
Orione - Acqui Terme
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

28. Il recupero energetico CasaClima
in Piemonte
2011-2013
CasaClima R cantiere pilota Acqui Terme- AL

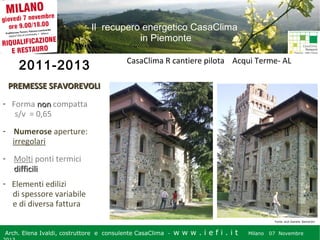

PREMESSE SFAVOREVOLI
- Forma non compatta
s/v = 0,65
- Numerose aperture:
irregolari
- Molti ponti termici
difficili
- Elementi edilizi
di spessore variabile
e di diversa fattura
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

29. Il recupero energetico CasaClima
in Piemonte
2011-2013
CasaClima R cantiere pilota Acqui Terme- AL
Le pareti
I solai
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

30. Il recupero energetico CasaClima
in Piemonte
2011-2013
CasaClima R cantiere pilota Acqui Terme- AL
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

31. Il recupero energetico CasaClima
in Piemonte
2011-2013
CasaClima R cantiere pilota Acqui Terme- AL
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

32. Il recupero energetico CasaClima
in Piemonte
2011-2013
CasaClima R cantiere pilota Acqui Terme- AL
Valutazione dei nodi
con Therm
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

33. Il recupero energetico CasaClima
in Piemonte
2011-2013
CasaClima R cantiere pilota Acqui Terme- AL
Coibentazione Vani finestra con vetro cellulare
Fonte: arch Daniela Demartini
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

34. Il recupero energetico CasaClima
in Piemonte
2012-2013
1,8

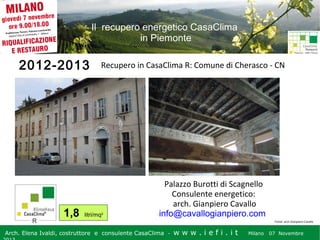

Recupero in CasaClima R: Comune di Cherasco - CN
litri/mq2
Palazzo Burotti di Scagnello
Consulente energetico:
arch. Gianpiero Cavallo
info@cavallogianpiero.com
Fonte: arch Gianpiero Cavallo
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

35. Il recupero energetico CasaClima
in Piemonte
2012-2013
2,7
litri/mq2

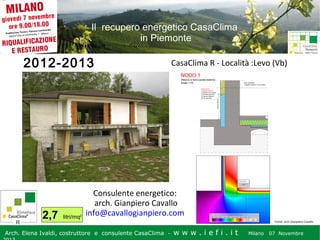

CasaClima R - Località :Levo (Vb)
Consulente energetico:
arch. Gianpiero Cavallo
info@cavallogianpiero.com
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
Fonte: arch Gianpiero Cavallo
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

36. Il recupero energetico CasaClima
in Piemonte
2012-2013
ClimaHotel in corso-Locanda Occitana “Lou Pitavin”
Località :Marmora (Cn)
Consulente energetico: arch. Gianpiero Cavallo
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre

37. non basta sapere,
bisogna anche applicare
Il recupero energetico CasaClima
in Piemonte
non basta volere,
bisogna anche fare
Johann Wolfgang Von Goethe
Grazie !!! Elena Ivaldi
Info:
w w w .i e f i . i t
Arch. Elena Ivaldi, costruttore e consulente CasaClima -
w w w i ee i . i t t
.i ffi.i
Milano 07 Novembre 2013
Milano 07 Novembre
