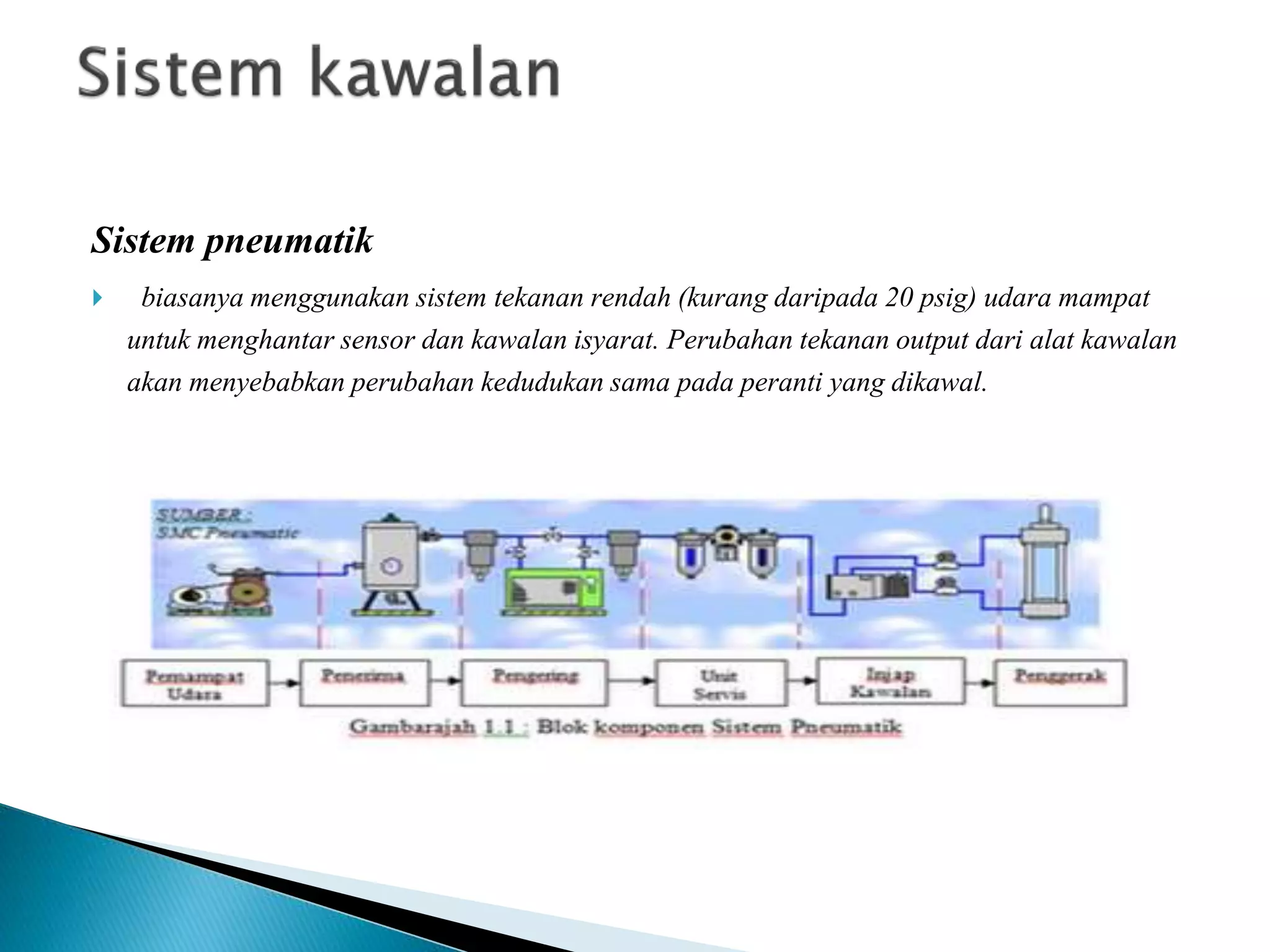

2. Sistem pneumatik
biasanya menggunakan sistem tekanan rendah (kurang daripada 20 psig) udara mampat
untuk menghantar sensor dan kawalan isyarat. Perubahan tekanan output dari alat kawalan
akan menyebabkan perubahan kedudukan sama pada peranti yang dikawal.
3. Sistem elektrik
sistem elektrik menyediakan kawalan dengan memulakan dan menghentikan aliran elektrik
atau mengubah voltan dan arus menggunakan reostat atau jambatan litar. Sistem-sistem ini
biasanya beroperasi dengan arus pada voltan talian.
4. Sistem elektronik
Sistem ini menggunakan arus terus pada voltan rendah (24 V atau kurang) dan arus untuk
penderiaan dan penghantaran, dengan penguatan oleh elektronik.
5. Sistem Digital
Sistem digital terdiri daripada sensor elektronik disambungkan melalui elektronik ke
komputer digital. Algoritma kawalan dilaksanakan dalam perisian. Ia adalah
perkara biasa dalam sistem yang lebih besar untuk menggunakan pengawal digital
pada satu airhandler dengan transduser untuk membenarkan injap dan peredam
untuk digerakkan pneumatik. Walaupun unit pengendalian udara dikawal secara
digital, bilik termostat dan pengawal mungkin masih pneumatik.
6. Sistem bendalir
Sistem bendalir menggunakan dinamik jet udara dan bukannya tekanan statik isyarat sebagai
mekanisme kawalan isyarat penjana. Kebolehpercayaan miskin disebabkan pendekatan ini
untuk dihentikan, tetapi banyak sistem bendalir ialah dipasang dan beberapa mungkin masih
dalam perkhidmatan.
7. Sistem Hidraulik
Ini pada dasarnya adalah sama dengan sistem pneumatik tetapi menggunakan cecair
daripada udara. Penggerak hidraulik telah digunakan hanya jarang di lebih tua sistem dan
tidak digunakan dalam sistem bar.
8. Sistem serba lengkap
Ini jenis sistem menggabungkan sensor, pengawal dan terkawal peranti dalam satu
pakej.
Tiada kuasa luar atau sambungan lain adalah diperlukan. Tenaga yang diperlukan
untuk menyesuaikan peranti dikawal yang disediakan semasa diperlukan. Tenaga
yang diperlukan untuk menyesuaikan peranti dikawal disediakan oleh reaksi sensor
dengan pembolehubah dikawal
Contoh:
. jenis ini adalah kawalan injap kawalan radiator diri yang terkandung.
Tekanan bahan pendingin dalam perubahan injap dengan suhu 14 Sistem Kawalan
tempatan untuk Pemanasan, Pengalihan Udara dan pendingin hawa dan perbuatan
terhadap seseorang spring boleh laras untuk memodulasi stim atau air injap.
9. Bellow sensor
Tiub Bourdon, yang digunakan secara meluas dalam tolok tekanan dan instrumen
tekanan lain, mempunyai tiub bengkok leper ke dalam surat pekeliling atau bentuk
lingkaran. Satu hujung disambungkan kepada sumber tekanan, dan lain-lain akhir
adalah bebas bergerak. Apabila tekanan bertambah, tiub cenderung meluruskan,
dan pergerakan ini boleh digunakan, melalui yang sesuai hubungan, untuk
meletakkan petunjuk atau menggerakkan pengawal.
10. Cycling
Penyejuk udara untuk keselesaan dalam rumah, (dipanggil penyaman udara) adalah jauh
lebih rumit daripada pemanasan. Daripada menggunakan tenaga untuk mewujudkan haba,
penghawa dingin menggunakan tenaga untuk mengeluarkan haba. Yang paling biasa sistem
penyaman udara menggunakan apa yang dikenali sebagai kitaran mampatan wap-sama
dengan yang digunakan oleh peti sejuk. Perbezaan utama adalah peti sejuk bergerak keluar
dari haba dalaman dan melepaskannya ke persekitaran, (biasanya dapur), manakala
penghawa dingin mengambil haba dari dalam rumah dan melepaskannya kepada alam
sekitar di luar.
11.
12. Deviation
Gelung kawalan induk terdiri daripada pengawal induk iaitu pengawal suhu bilik ,
sensor suhu bilik (suhu bilik). Penyesuaian setpoint bekalan suhu udara setpoint
sebagai pengawal ini menyebabkan keluaran suhu bilik berubah. ianya dikawal
sebagai suhu bekalan udara yang berfungsi sebagai Pembolehubah yang
dimanipulasikan daripada pengawal induk. Udara bekalan suhu diubah oleh
setpoint untuk membetulkan suhu bilik dari penyelewengan.
13.
14. Differential gap
A dua kedudukan (on-off) pengawal yang menggerakkan apabila pembolehubah dimanipulasi
mencapai nilai yang tinggi atau rendah (jurang pengkamiran) rangkaian.
jurang pengkamiran terlalu luas. Satu acceletor (dalam hal termostat, elemen pemanas
bertenaga apabila termostat memerlukan haba dengan itu menjangkakan sambutan) boleh
digunakan untuk mengurangkan julat, atau ayunan daripada pengawal keadaan . antara
tempereture ruang dikawal boleh menjadi lebih besar daripada jurang pengkamiran dalam
peranti penderia kerana memperlahankan tindak balas daripada kawalan dan inersia haba.
15. Set point
Suhu Setpoint - suhu pada termostat yang akan dipotong-OFF-fiturnya. Setpoint adalah suhu
yang anda ditetapkan pada termostat anda untuk pemanas anda atau unit penyejukan.
Sebagai contoh: Kami dalam mod dipanaskan dan kita beralih tuas pelarasan termostat
hingga 70 ° F. Setpoint itu akan menjadi 70 ° F (itu suhu yang sedang kita termostat kami di).
Setpoint ini dikenali sebagai titik cut- luar.
Suhu pelarasan tuil - ini adalah pengendali kecil kita digunakan untuk menetapkan atau
menukar suhu. Tuil ini adalah di dalam perhimpunan termostat. Ini tuil pelarasan juga
dikenali sebagai penaksir setpoint atau pemilih beralih tuil.
16.
17. Corrective action
Tindakan pembetulan boleh dibina ke dalam pengawal (sebagai contoh, untuk mengubah
masa yang lampu dihidupkan sebagai hari berkembang lebih pendek atau lebih lama), tetapi
ini tidak akan menutup gelung. Dalam contoh lain, sensing, perbandingan, atau pelarasan
boleh dibuat melalui tindakan yang diambil oleh individu yang bukan sebahagian daripada
sistem. Sebagai contoh, lampu yang dihidupkan oleh seseorang yang kebetulan kiranya
menyedari keperluan untuk cahaya tambahan.
18. Control point
Adalah salah satu induk atau ketua yang bertujuan untuk mengawal setpoint untuk
mengelakkan sebarang kebarangkalian yang berlaku. Dalam pengudaraan dan penyaman
udara sistem dengan kawalan suhu bilik, pengawal suhu dengan sensor dalam bekalan udara
salur digunakan untuk menghadkan suhu bekalan udara kepada nilai minimum . sekiranya
perlu di mana pengawal yang cenderung untuk mengurangkan suhu udara bekalan dengan
ketara untuk mengekalkan setpoint suhu bilik di dalam kes haba dalaman besar gains.tanpa
had ini, suhu udara bekalan akan mencapai nilai-nilai yang rendah.
19. Offset
Kadar dan set semula adalah kaedah yang
digunakan oleh pengawal untuk mengimbangi
ofset dan perubahan suhu. Apabila
menggunakan pengawal berkadaran, sangat
jarang berlaku bahawa panas input untuk
mengekalkan suhu setpoint akan 50%; suhu yang
sama ada akan meningkat atau menurun dari
setpoint itu, sehingga suhu yang stabil
diperolehi. Perbezaan antara suhu stabil dan
setpoint ini adalah dipanggil mengimbangi. Ini
boleh mengimbangi pampasan untuk secara
manual atau secara automatik.
20. Lag
“ICM” kawalan lead lag menawarkan benar,kawalan dwi-peringkat untuk mengimbangi
masa jangka beroperasi antara dua unit berlebihan. Ciri mereka terbina dalam
perlindungan kitaran jangka pendek dan lampu LED status untuk Sekilas diagnostik.
Kebiasaannya digunakan bersama dengan hab geganti telefonpencawangstesen komputer
tanpa pemandu.semua kawalan Lead Lag ICM berkualiti dibuat di Amerika Syarikat.
21.
22. Primary element(elemen utama)
Dalam rajah di bawah, sensor pulangan udara kelembapan mengawal input elektrik kepada
wap jenis pan. humidifier mengikut jadual ditetapkan semula berdasarkan suhu udara di luar
dan kelembapan relatif setpoint . Di sini, kelembapan udara pulangan (RAH) adalah sensor
utama. Ini menjalankan pengawal terbalik tindakan dan ia adalah permohonan set semula
langsung.
23. Eletronic control
Elektronik Peranti Kawalan boleh sama ada modulasi atau dua kedudukan (ON / OFF).
Kawalan elektronik
sistem biasanya mempunyai ciri-ciri berikut:
1) Pengawal: voltan rendah, keadaan pepejal
2) Input: 0 hingga 1V dc, 0 hingga 10V dc, 4-20 mA, elemen rintangan, termistor, dan suhu
3) Output: 2 hingga 10V dc atau 4-20 peranti mA
4) Mod Kawalan: Dua-kedudukan, berkadar atau berkadar ditambah asasi (PI)
24. Ciri-ciri lain dalam sistem kawalan elektronik termasuk:
1) Pengawal boleh jauh terletak dari penderia dan penggerak.
2) Pengawal boleh menerima pelbagai input.
3) Pelarasan Jauh untuk berbilang kawalan boleh ditempatkan bersama-sama, walaupun
sensor dan penggerak tidak.
4) sistem kawalan elektronik boleh memuatkan kawalan dan langkau skim kompleks.
5) output jenis Universal boleh mempunyai banyak penggerak yang berbeza.
6) Paparan meter menunjukkan input atau nilai output.
Sistem kawalan elektronik boleh dipertingkatkan dengan paparan visual yang menunjukkan
status sistem dan operasi.
25.
26. Kawalan utama
Pengawal yang lebih tinggi-akhir biasanya berada pada rangkaian peringkat yang lebih
tinggi dan berkomunikasi dengan rakan sebaya peer-to- fesyen. Ini dipanggil pengawal
utama. Peer-to-peer bermakna bahawa pengawal boleh berkongsi maklumat kepada peranti
peer-to-peer tanpa melalui alat perantara. Ini mempunyai lebih banyak memori, CPU yang
lebih canggih, resolusi lebih tinggi A / D penukar, lebih jam tepat dan boleh menyimpan
strategi kawalan yang lebih kompleks dan arah aliran, jadual, dan penggera.
27.
28. Kawalan had adalah suis elektrik yang terbuka apabila suhu di sekelilingnya mendapat di
atas setpoint itu. Mempunyai satu butang seperti pusingan suis dan dirujuk sebagai snap
kawalan had cakera. Lain-lain mempunyai sensor logam panjang atau lengan panjang
dengan pelekap cakera snap padanya Pada relau yang lebih tua, kawalan juga bertukar
motor blower dalam dan di luar pada suhu yang telah di tetapkan. Ini dirujuk sebagai
kawalan kipas / had.
29.
30. Operation control
Dalam Rajah 2, suhu tertutup, T, dikawal oleh unit dalaman di udara beredar didorong oleh
aliran kipas silang bentuk panjang. Dalam kertas kerja ini, penyaman udara adalah
berdasarkan kepada iklim subtropika di Taiwan. Garis merah dalam Rajah 2 menunjukkan
bahan pendingin menyerap haba ruang yang tertutup, QL, melalui penyejat dan melesapkan
itu, QH, ke luar melalui unit luar. Garis biru dalam Rajah 2 menunjukkan tekanan
dilepaskan penyejuk disejukkan dan didorong oleh pemampat dari unit luar dengan yang
tertutup untuk proses pertukaran haba seterusnya. Melalui proses pertukaran haba, haba
yang diserap dari ruang tertutup, suhu T rendah, dan menolak untuk ruang luar, suhu tinggi
Tamb.
31.
32. Eletronik
Kawalan elektronik dibezakan daripada kawalan elektrik dengan rendah voltan litar dan
keadaan pepejal. Voltan bekalan kuasa biasanya 24 V AC atau DC, tetapi julat voltan tahap
isyarat biasanya 0-5 atau 0 hingga 10 V. Semasa juga digunakan sebagai isyarat, piawaian
biasa yang 4 hingga 20mA (milliamperes) atau 10 hingga 50 ma julat. perbincangan mudah
prinsip-prinsip yang beroperasi dimasukkan di sini tanpa butiran pembinaan dan
kecanggihan theory. d kos yang meningkat semakin berkurangan bagi elektronik peranti,
dan antara muka yang mudah untuk kawalan berasaskan komputer, adalah yang membawa
kepada penggunaan yang lebih kerap dalam keutamaan kepada peranti pneumatik.
35. Di dalam unit kord kuasa utama dibahagikan kepada:
-Wayar tanah (sama ada hijau atau wayar terdedah) diskrukan kepada selongsong logam unit.
-dawai panas
-Wayar neutral.
dawai panas pergi ke suis pemilih pada unit tingkap kuasa untuk memberi makan kepada
bahagian-bahagian penting, pemampat dan kipas motor seperti berikut:
-Wayar panas untuk suis pemilih kepada suis termostat untuk pemampat
- Wayar panas untuk suis pemilih untuk motor kipas.
Wayar Neutral C
- akan disambungkan kepada motor kipas dan pemampat tanpa pergi melalui mana-mana suis.
Sambungan ini dibuat pada penyambung wayar di belakang suis pemilih yang dilakukan, semua
wayar neutral adalah sama antara satu sama lain kerana mereka disambungkan kepada titik yang
sama.
37. Peranti elektrik dikawal menyediakan ON / OFF atau kawalan dua-kedudukan. Dalam
aplikasi kediaman dan komersil kecil, kawalan elektrik voltan rendah adalah yang paling
biasa. Pengubah A digunakan untuk mengurangkan seli semasa 115 volt (AC) kepada
nominal 24 volt. Ini isyarat voltan dikawal oleh termostat, dan boleh membuka injap solenoid
gas, tenaga pembakar minyak atau injap solenoid pada penyejukan DX, mengawal haba
elektrik, mengendalikan dua injap kedudukan dan peredam atau menghidupkan-off kipas dan
pam.
A geganti atau Contactor digunakan untuk menukar peralatan voltan talian dengan isyarat
kawalan voltan yang rendah. Sistem kawalan elektronik boleh dipertingkatkan dengan
paparan visual yang menunjukkan status sistem dan operasi.
38. Kawalan Digital Langsung (DDC)
Kawalan DDC terdiri daripada pengawal berasaskan mikropemproses dengan logik kawalan
yang dilakukan oleh perisian. Analog-ke-digital (A / D) penukar mengubah nilai analog
kepada isyarat digital yang mikropemproses yang boleh digunakan. Sensor analog boleh
menjadi rintangan, voltan atau penjana semasa. Kebanyakan sistem mengedar perisian untuk
pengawal jauh untuk menghapuskan keperluan untuk keupayaan komunikasi berterusan
(berdiri sendiri). Komputer ini terutamanya digunakan untuk memantau status sistem
pengurusan tenaga, menyimpan salinan sandaran program dan fungsi merakam
membimbangkan dan trend. Strategi yang kompleks dan fungsi pengurusan tenaga sedia ada
pada tahap terendah dalam seni bina sistem. Jika menggerakkan pneumatik diperlukan,
seseorang itu mahir dengan elektronik kepada transduser pneumatik. Penentukuran sensor
adalah matematik; akibatnya jumlah jam manusia untuk penentukuran adalah sangat
berkurang. Keupayaan diagnostik pusat adalah aset yang penting. Perisian dan
pengaturcaraan sentiasa bertambah baik, menjadi semakin mesra pengguna dengan setiap
kemas kini.
39. Kebaikan DDC
Manfaat kawalan digital langsung berbanding teknologi kawalan lalu (pneumatik atau
diedarkan elektronik) adalah bahawa ia meningkatkan keberkesanan kawalan dan
meningkatkan kecekapan kawalan. Tiga faedah utama langsung DDC dipertingkatkan
keberkesanan, kecekapan operasi yang bertambah baik dan peningkatan kecekapan tenaga.
40.
41. Kawalan komputer berpusat
Sistem pengurusan bangunan moden ini terdiri daripada pusat komputer, yang biasanya
mempunyai skrin yang pengendali yang berpengalaman boleh digunakan untuk mentafsir dan
mengubah prestasi. Ini dikaitkan dengan pengawal oleh rangkaian, yang beroperasi sebagai
satu saluran dua hala untuk maklumat dan arahan di seluruh sistem. Pengawal tempatan dan
sensor disambungkan kepada data-bas ini dan melakukan kerja-kerja pengawalan sistem
individu.
Dalam sesetengah sistem, tidak mungkin mana-mana skrin, tetapi hanya kotak dengan LCD
bacaan kecil.
Sistem seperti itu biasanya mempunyai keupayaan untuk menyediakan skrin bacaan penuh.
Walau bagaimanapun, tanpa apa-apa skrin yang mereka sangat sukar untuk pengendali yang
tidak berpengalaman untuk bekerja dengan dan mewakili sebuah tembok di antara pengurus
bangunan, pengurus tenaga, atau mana-mana perunding luar dan sistem kawalan.
42.
43. Penganding Suhu
Penganding suhu mempunyai dua wayar logam berbeza menyertai pada satu hujung.
Perbezaan suhu di simpang menyebabkan voltan, dalam lingkungan kilang voltan, yang
boleh diukur oleh litar input daripada pengawal elektronik. Output voltan adalah
berkadar kepada perbezaan suhu di antara persimpangan dan hujung percuma. Dengan
mengadakan satu simpang pada suhu yang dikenali (simpang rujukan) dan mengukur
voltan, suhu di persimpangan sensing boleh disimpulkan. Voltan dihasilkan adalah
berkadar terus dengan perbezaan suhu. Pada suhu bilik untuk aplikasi HVAC biasa, ini
tahap voltan sering terlalu kecil untuk menjadi digunakan, tetapi adalah lebih mudah
untuk digunakan pada suhu yang lebih tinggi 200-1600 ° F. Oleh yang demikian,
termogandingan adalah yang paling biasa dalam permohonan proses suhu tinggi.
Kelebihan: Jarak operasi yang luas, mudah kos, rendah dan tiada bekalan kuasa luaran
diperlukan.
Kelemahan: Tidak linear, kestabilan rendah berbanding dengan jenis lain, rujukan suhu
simpang pampasan yang diperlukan.
44.
45. REMOTE CONTROL OPERASI
Alat kawalan jauh wayarles memberikan pemilik rumah keupayaan untuk mengendalikan
sistem mereka pada sentuhan butang. Unit tertutup dan kawalan jauh menghantar maklumat
kembali dan sebagainya secara berterusan. Alat kawalan jauh hendaklah diletakkan di atas
meja atau permukaan lain dalam talian terus penglihatan dengan unit tertutup penerima
inframerah. Alat kawalan jauh tidak perlu diletakkan di dalam satu laci. Memastikan bahawa
tidak terdapat halangan antara penerima unit dalam bilik dan yang kawalan jauh. Pastikan
anda tidak membuang atau menjatuhkan alat kawalan jauh. Alat kawalan jauh harus tidak
pernah bersentuhan dengan cecair dan perlu tidak tertinggal dalam hubungan secara
langsung dengan matahari atau mana-mana meletakkan yang sangat panas.
46.
47. 1- NPTEL – Mechanical – Mechatronics and Manufacturing Automation
Joint initiative of IITs and IISc – Funded by MHRD
2- Control of ventilation and airconditionig plant
3 - CONTROL SYSTEMS FOR HEATING, VENTILATING, AND AIR CONDITIONING(sixth edition)
by:
Roger W. Haines
Consultant
Laguna Woods, CA
Douglas C. Hittle
director, Solar Energy Applications Laboratory
Colorado State Universiw
Ft. Collins, CO
4- Refrigaration and air conditioning technology(seventh edition) by
WILLIAM C. WHITMAN
WILLIAM M. JOHNSON
JOHN A. TOMCZYK
EUGENE SILBERSTEIN
48. 5-Acceptance Testing Procedures
for Heating, Ventilating, and
-Conditioning Systems by
Dahtzen Chu, Charles L. Burton, Leland V. Speirs, Alison J. Pacheco, and Stacy Campbell
6-Fundamental of HVAC control
Introduction of temperature controls
7- Smart Sensors Enable Smart Air Conditioning Control
Chin-Chi Cheng and Dasheng Lee
8-NPTEL – Mechanical – Mechatronics and Manufacturing Automation
