Presentation at Japanese cloudstack user group 11th meeting at Osaka. This slide shows what NetworkOffering, NetworkGuru and NetworkElement is.

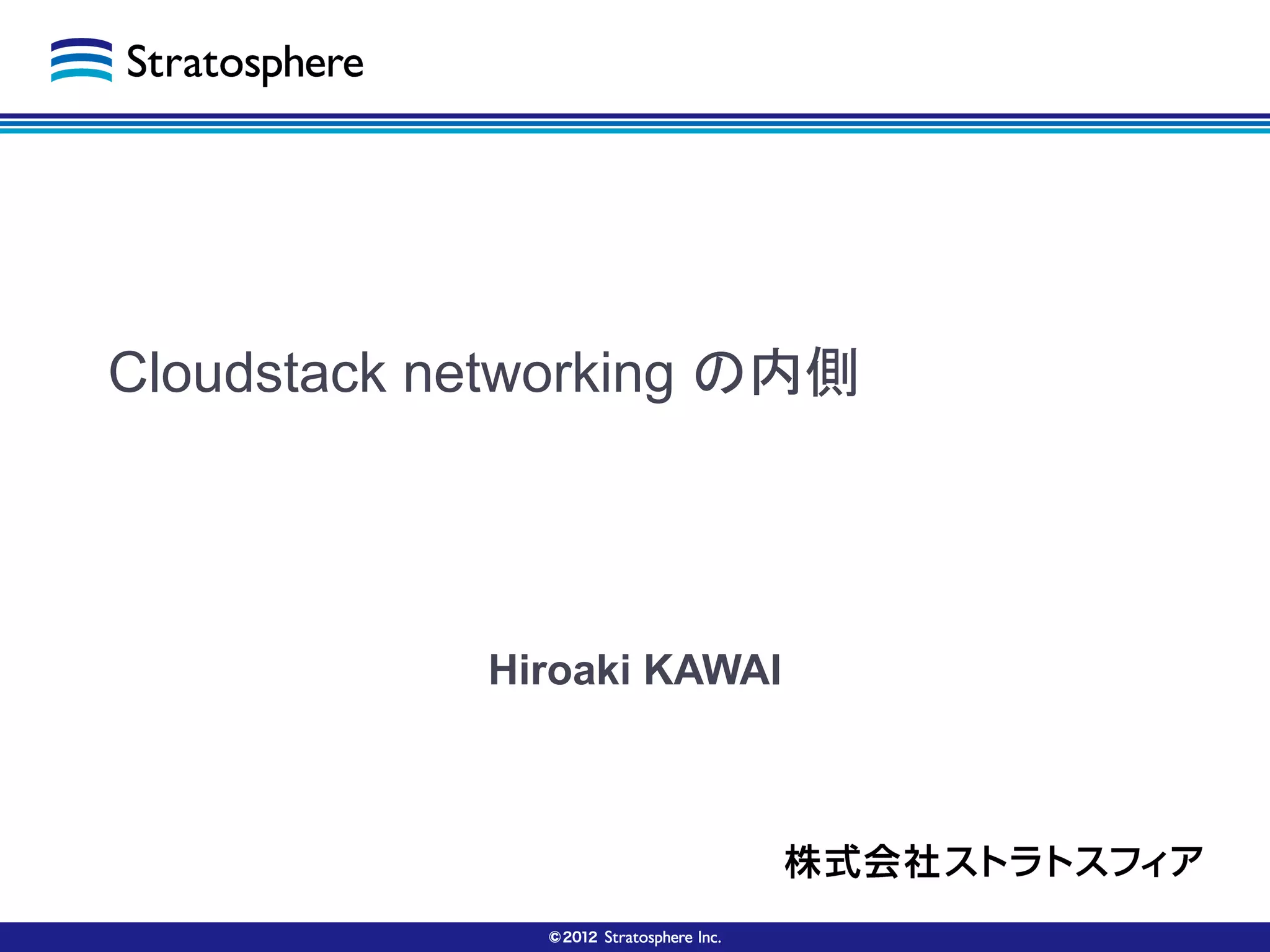

1. Cloudstack networking の内側
Hiroaki KAWAI

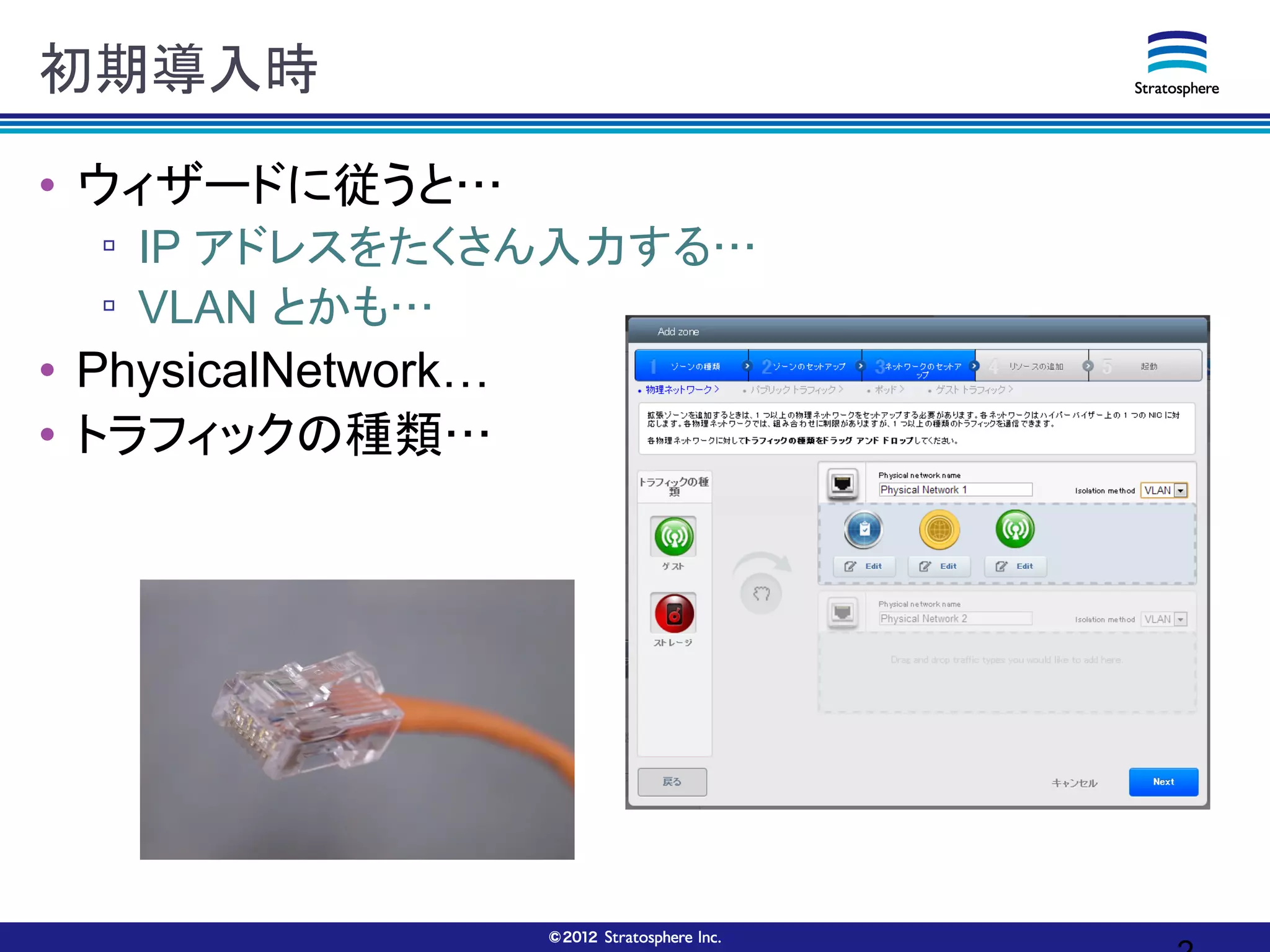

2. 初期導入時
• ウィザードに従うと…
▫ IP アドレスをたくさん入力する…
▫ VLAN とかも…
• PhysicalNetwork…
• トラフィックの種類…

3. そして VM 起動時…
• 普通に VM を起動させようとすると…
DefaultIsolatedNetworkOfferingWithSourceNatService
↑何これ？

4. NetworkOffering とは
• 「ネットワーク機能セット」をまとめたもの
▫ Network function
• 組み込みの機能
▫ Vpn, Dhcp, Dns, Gateway, Firewall, Lb, UserData,
SourceNat, StaticNat, PortForwarding,
SecurityGroup, NetworkACL, Connectivity

5. NetworkOffering
• さっきの Default.....NatService は
▫ Dhcp, Dns, Firewall, Gateway, Lb, PortForwarding,
SourceNat, StaticNat, UserData, Vpn が有効になって
ます
▫ UI で確認できます

6. ネットワークがわかりにくい…なぜか

7. 魔法があるように見える
VM
“off
er”
「機能セット」の提供
魔法
「使える部品」を使って
「何とか」実現する
ネットワーク機器
物理結線

8. 魔法の内側を見てみましょう

9. 「使える部品」 = NetworkElement
• NetworkElement
▫ Cloudstack用語
• 例えば
▫ 「DHCP の機能」は「Virtual Router」の機能を使って実現
 DHCP の機能 = Network.Service
 Virtual Router = Network.Provider (NetworkElement)
• どんな部品があるかは、UI の表示で垣間見られる
実は…

10. components.xml
• 読んだことありますか？
▫ /etc/cloud/management/components.xml にあります
• これは何？
▫ DI コンテナの設定ファイル
▫ 「プラグイン機構」と理解しても構いません
▫ ComponentLocator が起動時に読み込んで、
management server のセットアップを行ないます。
<adapters key="com.cloud.network.element.NetworkElement">
<adapter name="VirtualRouter" class="com.cloud.network.element.VirtualRouterElement"/>
<adapter name="Ovs" class="com.cloud.network.element.OvsElement"/>
<adapter name="ExternalDhcpServer" class="com.cloud.network.element.ExternalDhcpElement"/>
<adapter name="BareMetal" class="com.cloud.network.element.BareMetalElement"/>
<adapter name="SecurityGroupProvider" class="com.cloud.network.element.SecurityGroupElement"/>
<adapter name="VpcVirtualRouter" class="com.cloud.network.element.VpcVirtualRouterElement"/>
<adapter name="NiciraNvp" class="com.cloud.network.element.NiciraNvpElement"/>
</adapters>
ここにあるものが全て！！

11. NetworkGuru
• 部品間の調整役
▫ ある意味一番魔法を使っているもの
▫ NetworkElement が協調動作できるようにする
▫ 「おぜん立て」をする
▫ Network ひとつにつき、ひとつ選出される
Offering で決まる
NetworkGuru NetworkElement NetworkElement NetworkElement
ネットワーク操作時の処理の流れ

12. NetworkGuru の調べ方
• もっとも簡単な方法は SQL
▫ SELECT name,guru_name FROM networks
mysql> select name,guru_name from networks;
+------+---------------------+
| name | guru_name |
+------+---------------------+
| NULL | PublicNetworkGuru |
| NULL | PodBasedNetworkGuru |
| NULL | ControlNetworkGuru |
| NULL | StorageNetworkGuru |
| net1 | SspNetworkGuru |
+------+---------------------+
5 rows in set (0.00 sec)

13. components.xml (again)
• NetworkGuru もプラグイン的に読み込まれます
<adapters key="com.cloud.network.guru.NetworkGuru">
<adapter name="StorageNetworkGuru" class="com.cloud.network.guru.StorageNetworkGuru"/>
<adapter name="ExternalGuestNetworkGuru" class="com.cloud.network.guru.ExternalGuestNetworkGuru"/>
<adapter name="PublicNetworkGuru" class="com.cloud.network.guru.PublicNetworkGuru"/>
<adapter name="PodBasedNetworkGuru" class="com.cloud.network.guru.PodBasedNetworkGuru"/>
<adapter name="ControlNetworkGuru" class="com.cloud.network.guru.ControlNetworkGuru"/>
<adapter name="DirectNetworkGuru" class="com.cloud.network.guru.DirectNetworkGuru"/>
<adapter name="DirectPodBasedNetworkGuru" class="com.cloud.network.guru.DirectPodBasedNetworkGuru"/>
<adapter name="OvsGuestNetworkGuru" class="com.cloud.network.guru.OvsGuestNetworkGuru"/>
<adapter name="PrivateNetworkGuru" class="com.cloud.network.guru.PrivateNetworkGuru"/>
<adapter name="NiciraNvpGuestNetworkGuru" class="com.cloud.network.guru.NiciraNvpGuestNetworkGuru"/>
</adapters>
ここにあるものが全て！！
この中のどれかがネットワークに割り当たっているはずです。

14. 魔法の正体
VM
“off
er”
「機能セット」の提供
NetworkGuru, NetworkElement
「使える部品」を使って
「何とか」実現する
ネットワーク機器
物理結線

15. そして…

16. 4.1 master branch
• Spring framework の導入
▫ ComponentLocator の廃止
 いろいろ限界を感じる…
▫ より標準的でこなれた仕組みに乗り換える
▫ applicationContext.xml と componentContext.xml
