GCPで実現するクラウドネイティブアプリケーション
- 1.
- 2.

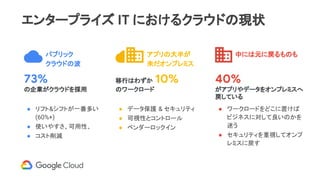

- 3. エンタープライズ IT におけるクラウドの現状 移行はわずか10% のワークロード アプリの大半が 未だオンプレミス 40% がアプリやデータをオンプレミスへ 戻している 中には元に戻るものも 73% の企業がクラウドを採用 パブリック クラウドの波 ● リフト&シフトが一番多い (60%+) ● 使いやすさ、可用性、 ● コスト削減 ● ワークロードをどこに置けば ビジネスに対して良いのかを 迷う ● セキュリティを重視してオンプ レミスに戻す ● データ保護 & セキュリティ ● 可視性とコントロール ● ベンダーロックイン
- 4.

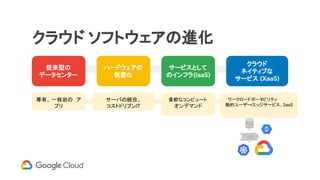

- 5. クラウド ソフトウェアの進化 従来型の データセンター ハードウェアの 仮想化 サービスとして のインフラ(IaaS) クラウド ネイティブな サービス (XaaS) 専有、一枚岩の ア プリ サーバの統合、 コストドリブンIT 柔軟なコンピュート オンデマンド ワークロードポータビリティ 動的ユーザー/エッジサービス、SaaS

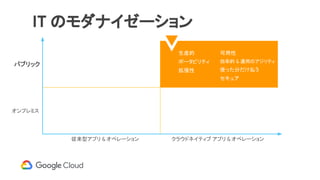

- 6. IT のモダナイゼーション 従来型アプリ &オペレーション クラウドネイティブ アプリ & オペレーション パブリック オンプレミス 生産的 ポータビリティ 拡張性 可用性 効率的 & 運用のアジリティ 使った分だけ払う セキュア

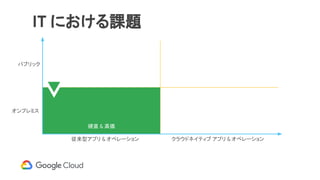

- 7. IT における課題 パブリック オンプレミス 硬直 &高価 クラウドネイティブ アプリ & オペレーション従来型アプリ & オペレーション

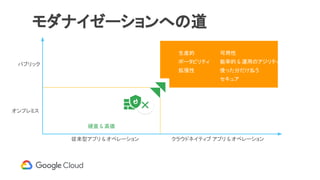

- 8. モダナイゼーションへの道 生産的 ポータビリティ 拡張性 可用性 能率的 & 運用のアジリティ 使った分だけ払う セキュア 硬直& 高価 クラウドネイティブ アプリ & オペレーション従来型アプリ & オペレーション パブリック オンプレミス
- 9. Rip & Replace（完全な置き換え） 生産的 ポータビリティ 拡張性 可用性 能率的& 運用のアジリティ 使った分だけ払う セキュリティ 厳密 & 高価 クラウドネイティブ アプリ & オペレーション従来型アプリ & オペレーション パブリック オンプレミス

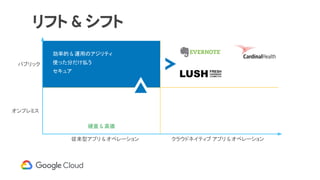

- 10. リフト & シフト 効率的& 運用のアジリティ 使った分だけ払う セキュア 硬直 & 高価 クラウドネイティブ アプリ & オペレーション従来型アプリ & オペレーション パブリック オンプレミス

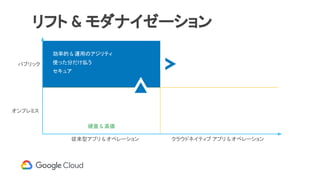

- 11. リフト & モダナイゼーション 効率的& 運用のアジリティ 使った分だけ払う セキュア 硬直 & 高価 クラウドネイティブ アプリ & オペレーション従来型アプリ & オペレーション パブリック オンプレミス
- 12. 改修 & 移行 生産的 ポータビリティ 拡張性硬直& 高価 クラウドネイティブ アプリ & オペレーション従来型アプリ & オペレーション パブリック オンプレミス
- 13.

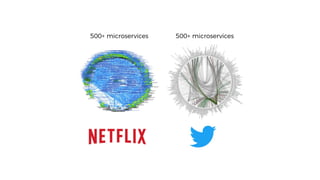

- 14. Trend 1: モノリスからマイクロサービスへ “120microservices? That’s a lot to deploy, secure, connect, and manage!”

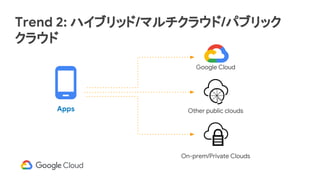

- 15. Trend 2: ハイブリッド/マルチクラウド/パブリック クラウド AppsOther public clouds Google Cloud On-prem/Private Clouds
- 16.
- 17.
- 18. Cloud Services Platform(CSP) ハイブリッド / マルチクラウドプラットフォーム間でのサービスの一貫性
- 19. Cloud Services Platform CI/CD ロギング& モニタリング サービスメッシュ サーバレス マーケット プレイス オンプレミス クラウド ポリシー管理 ソリューション コア サービス

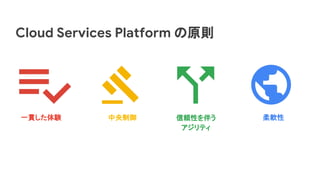

- 20. Cloud Services Platformの原則 中央制御 柔軟性信頼性を伴う アジリティ 一貫した体験
- 21. インフラ APPS インフラ APPS Enterprise オンプレミス GoogleCloud Platform 他のパブリッククラウド クラスタ管理、 サービス管理、 ポリシーの自動化 ● 従来型のインフラ中心の IT モデルから自動サービス指向のプラットフォームへシフト ● 競争力を上げる為アプリケーションの モダナイズと Cloud 移行により、Dev と Ops のアジリティーと効率を 向上 ● CSP は多様にコラボーレーションしている クラウド環境間でアジャイル開発、サービス運営 、イベント駆動 への自動化を最適化
- 22.
- 24.

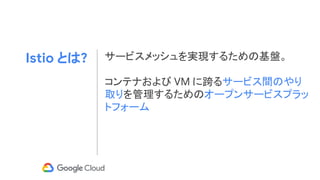

- 25. Istio とは? サービスメッシュを実現するための基盤。 コンテナおよびVM に跨るサービス間のやり 取りを管理するためのオープンサービスプラッ トフォーム
- 26.
- 27.

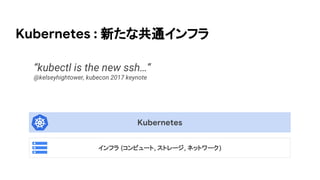

- 28. Kubernetes インフラ (コンピュート, ストレージ,ネットワーク) “kubectl is the new ssh…” @kelseyhightower, kubecon 2017 keynote Kubernetes : 新たな共通インフラ

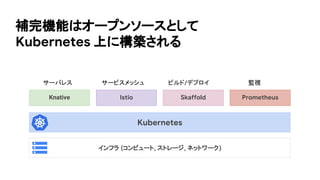

- 29. SkaffoldIstio Kubernetes Knative インフラ (コンピュート, ストレージ,ネットワーク) Prometheus 補完機能はオープンソースとして Kubernetes 上に構築される サーバレス サービスメッシュ ビルド/デプロイ 監視

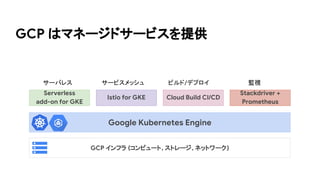

- 30. Cloud Build CI/CDIstiofor GKE Google Kubernetes Engine Serverless add-on for GKE GCP インフラ (コンピュート, ストレージ, ネットワーク) Stackdriver + Prometheus GCP はマネージドサービスを提供 サーバレス サービスメッシュ ビルド/デプロイ 監視
- 31.

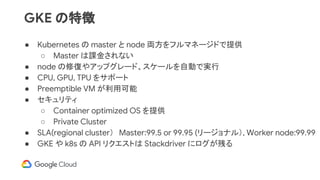

- 32. GKE の特徴 ● Kubernetesの master と node 両方をフルマネージドで提供 ○ Master は課金されない ● node の修復やアップグレード、スケールを自動で実行 ● CPU, GPU, TPU をサポート ● Preemptible VM が利用可能 ● セキュリティ ○ Container optimized OS を提供 ○ Private Cluster ● SLA(regional cluster） Master:99.5 or 99.95 (リージョナル）, Worker node:99.99 ● GKE や k8s の API リクエストは Stackdriver にログが残る

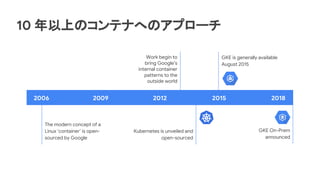

- 33. 2006 2009 20122015 10 年以上のコンテナへのアプローチ Work begin to bring Google’s internal container patterns to the outside world GKE is generally available August 2015 The modern concept of a Linux ‘container’ is open- sourced by Google 2018 Kubernetes is unveiled and open-sourced GKE On-Prem announced
- 34.

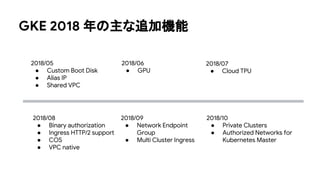

- 35. GKE 2018 年の主な追加機能 2018/09 ●Network Endpoint Group ● Multi Cluster Ingress 2018/10 ● Private Clusters ● Authorized Networks for Kubernetes Master 2018/08 ● Binary authorization ● Ingress HTTP/2 support ● COS ● VPC native 2018/07 ● Cloud TPU 2018/06 ● GPU 2018/05 ● Custom Boot Disk ● Alias IP ● Shared VPC
- 36.

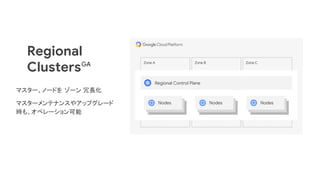

- 37. Regional Clusters Zone BZone AZone C Regional Control Plane Nodes Nodes Nodes マスター、ノードを ゾーン 冗長化 マスターメンテナンスやアップグレード 時も、オペレーション可能 GA
- 38.

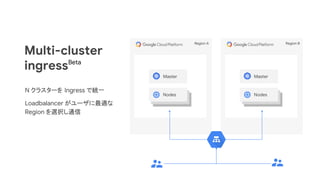

- 39. Region B Master Nodes Region A Master Nodes Multi-cluster ingress Nクラスターを Ingress で統一 Loadbalancer がユーザに最適な Region を選択し通信 Beta

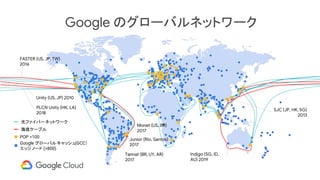

- 40. FASTER (US, JP,TW) 2016 Unity (US, JP) 2010 SJC (JP, HK, SG) 2013 POP >100 Monet (US, BR) 2017海底ケーブル PLCN Unity (HK, LA) 2018 Indigo (SG, ID, AU) 2019 Tannat (BR, UY, AR) 2017 Junior (Rio, Santos) 2017Google グローバルキャッシュ(GCC） エッジ ノード (>800) 光ファイバーネットワーク Google のグローバルネットワーク
- 41.
- 42.

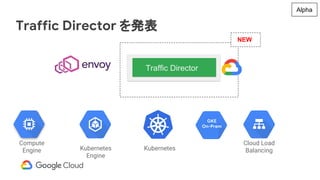

- 43. Kubernetes Engine Compute Engine Kubernetes Cloud Load Balancing GKE On-Prem TrafficDirector を発表 Traffic Director Alpha NEW

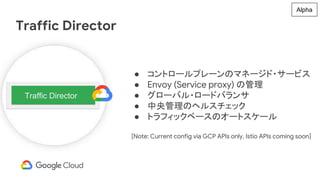

- 44. ● コントロールプレーンのマネージド・サービス ● Envoy(Service proxy) の管理 ● グローバル・ロードバランサ ● 中央管理のヘルスチェック ● トラフィックベースのオートスケール [Note: Current config via GCP APIs only, Istio APIs coming soon] Traffic Director Traffic Director Alpha

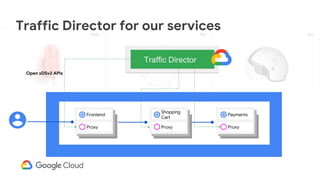

- 45. Traffic Director forour services Proxy Frontend Proxy Shopping Cart Proxy Payments Traffic Director Open xDSv2 APIs

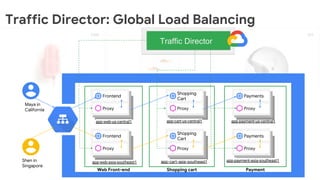

- 46. Traffic Director: GlobalLoad Balancing Proxy Frontend Proxy Shopping Cart Proxy Payments Traffic Director Proxy Frontend Proxy Shopping Cart Proxy Payments Web Front-end app-cart-asia-southeast1 app-cart-us-central1 app-payment-asia-southeast1 app-payment-us-central1app-web-us-central1 app-web-asia-southeast1 Maya in California Shen in Singapore Shopping cart Payment

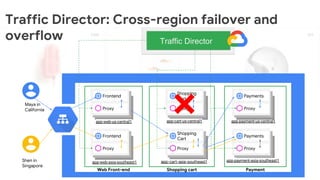

- 47. Traffic Director: Cross-regionfailover and overflow Proxy Frontend Proxy Shopping Cart Proxy Payments Traffic Director Proxy Frontend Proxy Shopping Cart Proxy Payments Web Front-end app-cart-asia-southeast1 app-cart-us-central1 app-payment-asia-southeast1 app-payment-us-central1app-web-us-central1 app-web-asia-southeast1 Maya in California Shen in Singapore Shopping cart Payment

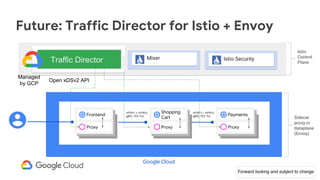

- 48. Forward looking andsubject to change Proxy Frontend Proxy Shopping Cart Proxy Payments Istio SecurityMixer Istio Control Plane Future: Traffic Director for Istio + Envoy Sidecar proxy in dataplane (Envoy) Traffic Director HTTP/1.1, HTTP/2, gRPC, TCP, TLS HTTP/1.1, HTTP/2, gRPC, TCP, TLS Google Cloud Managed by GCP Open xDSv2 API

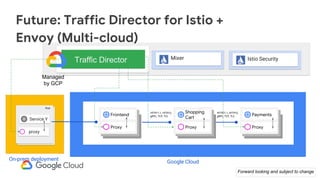

- 49. Proxy Frontend Proxy Shopping Cart Proxy Payments Istio SecurityMixer Traffic Director HTTP/1.1,HTTP/2, gRPC, TCP, TLS HTTP/1.1, HTTP/2, gRPC, TCP, TLS Google Cloud Managed by GCP Service Y proxy Pod On-prem deployment Future: Traffic Director for Istio + Envoy (Multi-cloud) Forward looking and subject to change
- 50.
