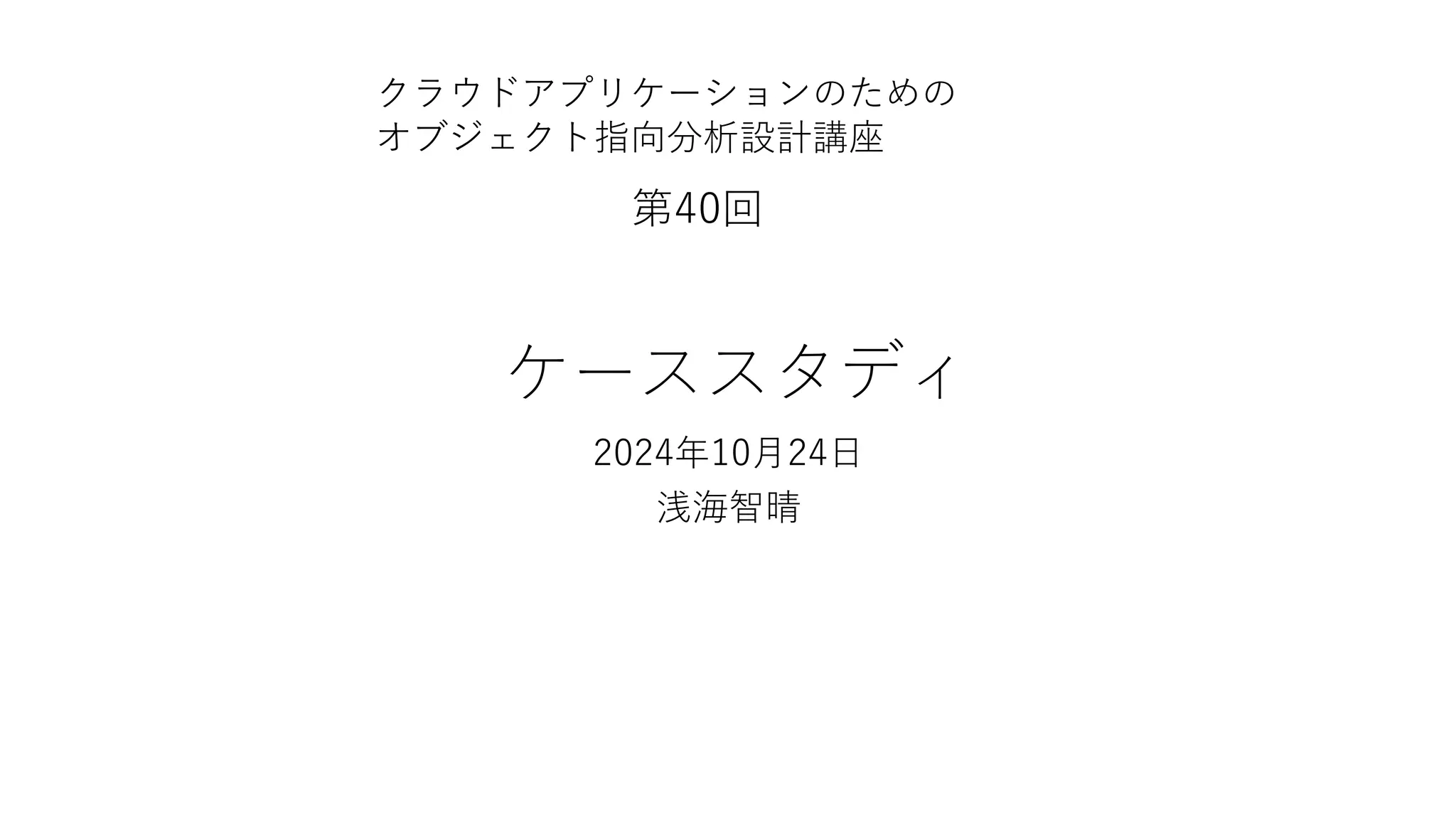

ケーススタディ 2024年10月24日 浅海智晴 クラウドアプリケーションのための オブジェクト指向分析設計講座 第40回
SimpleModeling2021 • オブジェクト指向分析設計での共通範囲 • UML/UP • 本講座で使用するUMLプロファイル • プロファイル：SimpleModeling2021 (SM2021) • オブジェクト指向分析設計の基本からの拡張部を明確化 • アジャイル開発 • Communication • Embrace Change • Travel Light • Scaling • Component-Based Development • クラウド・アプリケーション • モデル駆動開発 SM2021 Travel Light Embrace Change Cloud Model-Driven Scaling CBD Testability Serviceability • 非機能要件 • Testability • Serviceability
第1部 基本編の構成(1) • 概論 [第1回] • 開発プロセス [第2回] • 基本モデル [第3回] • 静的モデル(1) [第4回] • 静的モデル(2) [第5回] • 動的モデル [第6回] • 協調モデル [第7回] • 関数モデル [第8回] • 物理モデル [第9回] • 作業分野 [第10回] • ビジネス・モデリング [第11回] • 要求 [第12回] • 要求/ユースケース [第13回] • 要求/シナリオ [第14回] • 分析 [第15回] • 分析/コンポーネント分析 [第16回] • 分析/イベント駆動 [第17回] • 作業分野 • 設計 [第18回] • 設計/アーキテクチャ設計 [第19回] • 設計/コンポーネント設計(1) [第20回] • 設計/コンポーネント設計(2) [第21回] • 設計/コンポーネント設計(3) [第22回] • 設計/ドメイン設計(1) [第23回] • 設計/ドメイン設計(2) [第24回] • 設計/ドメイン設計(3) [第25回] • 設計/ドメイン設計(4) [第26回] • 設計/ドメイン設計(5) [第27回] • 設計/原理 [第28回] • 設計/ UX/UI設計 [第29回] • 実装(1) [第30回] • 実装(2) [第31回] • 実装(3) [第32回] • テスト [第33回]
第1部 基本編の構成(2) • アプリケーション・アーキテクチャ [第34回] • Cloud Native CBD [第35回] • ドメイン・サブシステム [第36回] • アプリケーション・サブシステム [第37回] • プレゼンテーション・サブシステム [第38回] • Cloud Native Component Framework [第39回] • ケーススタディ[第40回] • ビジネス・モデル [第41回] • 要求モデル [第42回] • 分析モデル [第43回] • 設計モデル [第44回] • 実装 [第45回] • テスト [第46回]
本講座のアプローチ • オブジェクト指向分析設計の基本を確認 • UML + UP(Unified Process) • CBD (Component-Based Development) • 最新技術でアップデート • クラウド・コンピューティング • イベント駆動、分散・並列 • ビッグデータ、AI、IoT • コンテナ • 関数型 • OFP(Object-Functional Programming), Reactive Streams • ルール, AI • DevOps • アジャイル開発 • DX (Digital Transformation) 第25回 アプリケーション・アーキテクチャ 第2回 開発プロセス 第9回 物理モデル 第11回 ビジネス・モデリング 第2部 クラウド・アプリケーション編 第21回 設計/ドメイン設計 第20回 設計/コンポーネント設計 第2部 クラウド・アプリケーション編
原理 (Principle) • Agile Software Development [ASD] • SRP (The Single Responsibility Principle) • OCP (The Open-Close Principle) • LSP (The Liskov Substitution Principle) • … • GRASP (General Responsibility Assignment Software Patterns or principles) • Low Coupling • High Cohesion • … • Writing Effective Use Cases [WEUC] • Scope • …
パターン (Pattern) • Design Patterns [DP] • Observer, Strategy, … • Domain Driven Design [DDD] • Ubiquitous Language, Intention- Revealing Interfaces, … • Analysis Patterns [AP] • Party, Quantity, … • Pattern-Oriented Software Architecture [POSA] • Layers, Pipes and Filters, … • Patterns of Enterprise Application Architecture [PEAA] • Unit of Work, Data Transfer Object, … • Enterprise Integration Patterns [EIP] • Message Bus, Aggregator, … • Patterns for Effective Use Cases [PEUC] • CompleteSingleGoal, VerbPhraseName, … • AntiPatterns [AnP] • Stovepipe System, Analysis Paralysis, …
内容 • ケーススタディ • Essence • 開発プロセス
ケーススタディ
ここまでの流れ • オブジェクト・モデル • UML (Unified Modeling Language) • 開発プロセス • UP (Unified Process) • アジャイル開発 • CBD (Component-Based Development) • Cloud Native CBD 第2回 開発プロセス
目的 • UML/UPでオブジェクト指向開発の作業手順、モデル構築の全 体像を把握 • UPではこれらの作業手順、使用するモデルをプロジェクト毎にチュー ニングしてマイ開発プロセス化する • アジャイル開発＆Cloud Nativeに対応したマイ開発プロセスへ の頭出し • 仮想のミニ・プロジェクトを題材にしてマイ開発プロセスの ベースとなるアジャイル開発、Cloud Nativeを実現する必要最 小限の開発プロセスを定義する
ケーススタディ • ブック・カフェPieris Booksの販売システム • 新刊・古本などの書籍に加えてアクセサリーや日用品などのセ レクト商品を販売 • もともと新刊・古本の販売も行うブックカフェでしたが、新し くアクセサリーや日用品のセレクト商品販売を併設することに した • セレクト商品は見本品の展示を基本と考えており、見本品に対 してECでオーダをする方式を主に考えている • 見本品はECサイトでの販売も行う
開発体制 • 背景 • オブジェクト指向分析設計に興味を持つ関係者がいない環境 • クラウド・アプリケーション開発、アジャイル開発、 • 自分一人でアジャイル開発によるオブジェクト指向開発を進める • 登場人物 • A(私) : バックエンド開発 • 開発プロセスをマスターして、より大きな規模の開発につなげたい • Uさん：フロントエンド開発 • 手練れのUIエンジニア。モデリングには興味がなくプログラミング中心で開発を行う • Bさん：ブック・カフェPieris Booksの店長 • ビジネスでやりたいことは明確にもっているが、ビジネス・モデリング的なアプロー チには興味がない
Essence
Essence • 開発プロセスの記述言語 • カーネル • 骨組みを定義 • プラクティス • 具体的な活動を定義 • カーネル＋プラクティス群で開発プロセスを定義する • OMG標準 • Essence 1.2 (2018-07) • Essence 2.0beta (2024-06) • OMG • https://www.omg.org/spec/Essence • SEMAT • https://semat.org/ • Ivar Jacobson International • https://www.ivarjacobson.com/
Essenceの構成 • Alpha • ソフトウェア開発の重要項目 • Alpha State • Alphaの状態 • Areas of Concern • 関心分野 • Activity Space • アクティビティ空間 • Activity • 開発活動 • Work Product • 成果物 • Competency • 開発を遂行する能力 • Pattern • Essenceの枠組みにはまらない 要素をパターンとして表現 • Practice • Essenceを拡張する枠組み
Areas of Concern • 3つの関心分野を定義 • Customer • 開発の起点となるビジネスの理解と価値の提供 • Solution • ソフトウェア開発活動本体 • Endeavor • 開発の進め方
Alpha • ソフトウェア開発における計測可能な重要項目 • Alphaの状態(Alpha State)でソフトウェア開発の状況を観測 • Customer • Opportunity : ソフトウェア開発でやりたいこと • Stakeholders : 利害関係者 • Solution • Requirements : 要求仕様 • Software System : 開発対象のソフトウェアシステム • Endeavor • Work : 開発作業 • Team : 開発チーム • Way of Working : 開発の進め方
Areas of ConcernとAlpha
Activity Space • Activityを束ねる空間 • すべきことを定義 • Essence Standardの定義 • Customer • Explore Possibilities • Understand Stakeholder Needs • Ensure Stakeholder Satisfaction • Use the System • Solution • Understand the Requirements • Shape the System • Implement the System • Test the System • Deploy the System • Operate the System • Endeavor • Prepare To Do the Work • Coordinate Activity • Support the Team • Track Progress • Stop the Work
Activity • ソフトウェア開発の活動 • UP(Unified Process)のActivityとは目的が異なる
Competency • Activityを遂行するための能力 • レベル • Assists, Applies, Masters, Adapts, Innovates • Customer • Stakeholder Representation • Solution • Analysis, Development, Testing • Endeavor • Leadership, Management
Pattern • Essenceの枠組みにはまらない要素をパターンとして表現 • Patternの例 • Role : 開発参加者のロール • Checkpoint : 開発の取り組み(Endeavor)のチェックポイント
Work Product • Activityの結果作成される成果物 • UMLの成果物(Artifact)に相当
Practice • Essenceを拡張する枠組み • 開発プロセスに追加する仕組みを束ねる • Practiceは主に以下の要素から構成される • Alpha, Activity, Work Product, Competency, Pattern
主なPracticeとAlpha • Scrum • Endeavor • Sprint • Daily • User Stories • Solution • User Story • Use Cases • Solution • Use Case • Use Case Slice • Microservices • Solution • Microservice
PracticeのActivity
開発プロセス
開発プロセス • アジャイル開発、Cloud Nativeを実現する必要最小限の開発プ ロセスを定義する • Essence Framework • Practice • 標準Practice • 改変Practice • 本講座拡張Practice
標準Practice • Use Cases
改変Practice • Scrum Solo • Scrumより
本講座拡張Practice • Business Modeling Solo • ITシステムの利用文脈を整理する目的の軽量ビジネス・モデリング • Cloud Native CBD • クラウド・アプリケーションの分析・設計・実装 • User Environment Solo • ITシステムの利用環境を整備 • CI/CD Pipeline • CI/CDパイプラインの構築と運用 • DevOpsSec Solo • DevOpsSecの構築と運用
PracticeのActivity (マイ開発プロセス版)
まとめ • ケーススタディ • ブック・カフェPieris Booksの販売システム • Essenceを使って開発プロセスを定義 • 講義用の一人プロセス • 本講座では以下のPracticeを使用する • Business Modeling Solo • Cloud Native CBD • User Environment Solo • CI/CD Pipeline • DevOpsSec Solo • Use Case (Essence) • Scrum Solo (Essence改)
参考文献 • The Unified Modeling Language Reference Manual, 2nd (Rumbaugh他, 2004) • The Unified Modeling Language User Guide, 2nd (Booch他, 2004) • The Unified Software Development Process (Jacobson他, 1999) • The Object Constraint Language, 2nd (Warmer 他, 2003) • UML 2 and the Unified Process: Practical Object-Oriented Analysis and Design (Arlow 他, 2005) • OMG Unified Modeling Language Version 2.5 (OMG, 2015) • 上流工程UMLモデリング (浅海, 2008) • The Essentials of Modern Software Engineering: Free the Practices from the Method Prisons! (Jacobson他, 2019)
