Clonezilla se

Copyright © LSC System Inc. All Rights Reserved. 1
Linux Engineer Manual . Clonezilla Server Edition
LSC System Co. LTD
CLONEZILLA는 Norton Ghost®또는 Acronis® True Image와 유사한 프로그램입니다.이 두 SW의 문제는 다수의 다수의 컴퓨터들의 시스템을 복
제하는데 적지 않은 시간이 걸린다는 것입니다..
이런 문제의 해결책으로 시멘틱은 멀티캐스팅기능이 있는 시멘텍 고스트 기업용 에디션®을 재공하고 ,아크로닉스는 Acronis Backup &
Recovery® Server를 제공하고 있습니다.
상용 솔루션이 아닌 대안으로는 유니캐스팅(unicasting)과 멀티캐스팅(multicasting)을 지원하는 Clonezilla라는 이름의 오픈 소스 클론 시스템
(Opensource clone system : OCS)이 있습니다.
DRBL, Partclone, udpcast를 기반으로 하는 Clonezilla는 매체 그대로 백업과 복원을 지원하며 Clonezilla live와 Clonezilla SE(Sever Edition)가 있
습니다.
Clonezilla live는 단일 머신의 백업과 복원에 알맞으며 Clonezilla SE는 대규모 배포를 지원하여 많은(40대 이상) 컴퓨터를 동시에 복제할 수 있
습니다.
Clonezilla는 오직 하드디스크의 사용된 블록(block)들만 저장하고 복원하며 이것은 복제 효과를 증진시킵니다.
DRBL (Diskless Remote Boot in Linux)
& Clonezilla Server Edition
Utility
Free Dos,memtest,gparted등 시
스템 유틸리티 내장
R e mo te B a c kup/R e s to re
원격 Backup및 대규모 배포
지원
D is kle s s S ys te m
DRBL서버의 broadcasting 을
통에 넷상의 하드 없는 서버 구
성가능
Lo c a l B a c kup/R e s to re
로컬 머신의 파티션 및 디스크 이미
지 백업 및 1: 1복사

C L O N E Z I L L A O v e r v i e w
CLONEZILLA의 기능
• 프리웨어 (GPL).
• 지원하는 파일시스템 : (1) GNU/Linux의 ext2, ext3, ext4,
reiserfs, reiser4, xfs, jfs, (2) MS Windows의 FAT, NTFS, (3)
FreeBSD, NetBSD, OpenBSD의 UFS, Mac OS의 HFS+,
VMWare ESX의 VMFS (32bit(x86) 또는 64bit(x86-64)에 상관
없이, GNU/Linux, MS Windows, FreeeBSD, NetBSD,
OpenBSD, 인텔 기반의 Mac OS를 복제가능하며 해당 파티션
내의 사용된 블록(block)들 만을 저장하고 복원.비지원 파일
시스템에 대해, 섹터 대 섹터 복사가 Clonezilla 내의 dd에 의
해 가능)
• GNU/Linux 하의 LVM2를 지원.(LVM1은 지원안함)
• Grub (버전1 과 버전2) 지원.
• 대량 복제에 알맞은 Multicast가 Clonezilla SE에서 지원. PXE
와 Wake-on-LAN이 지원
• Partclone(기본값), Partimage(선택), ntfsclone(선택), 또는
하나의 파티션을 복제하거나 이미지로 만드는 dd를 기반하며
Clonezilla는 단지 하나의 파티션 뿐만 아니라 디스크 전체도
또한 복제
• Windos 기반의 drbl-winroll을 사용하면 , hostname, group
그리고 복제된 MS Windows 머신의 SID를 자동적으로 변경가
능
제한 사항
• 대상 파티션은 받드시 소스 파티션보다 크거나 같아야함
• 다른 부분만/증가 부분만을 백업(Differential/incremental
backup )하는 기능은 미구현 (증분백업 불가)
• 온라인 이미지만들기/복제하기 미구현(동작중 실시간 백업
불가).
• 이미지로 만들어진 또는 복제되어진 파티션은 언마운트됨
• 소프트웨어 RAID/ fake RAID 미지원(수동(manually)으로 적
용 가능)
• 이미지 형식 제한으로 인해, 이미지는 탐색되거나 마운트할
수 없음.이미지로 부터 단일 파일을 복구불가.
• 여러장의 CD나 DVD를 사용한 Clonezilla live 복원기능 미지
원(복원 iso 파일은 한장의 CD나 DVD에 만 가능)
C l o n e z i l l a 를 이 용 한 대 량 복 제 : 시 나 리 오 개 요
시나리오 설명
• Clonezilla를 이용한 대량 복제 프로세스에는 동일 OS의 대량
배포를 보다 쉽게 만를기 위해 DRBL,Clonezila SE , PXE
Booting ,Multicast를 합께 사용합니다.
• 이러한 기술들과 DRBL 페키지에 포합되어 있는 도구들은 효율
적 배포를 도와 줍니다.
이 시나리오의 내용
• 아래에 나와 있는 배포 프로세스 작업 항목을 참조하여 네
트워크 상에서 원본 서버 HDD의 이미지를 DRBL 서버상에
생성한 다음, 해당 이미지를 대상서버들에게 배포하는 작업
을 수행할 수 있습니다.
단계 작업
1 DRBL 서버 DRBL IMG Booting
2 DRBL 서버 CLI & X Windows 선택
3 DRBL 서버 Clonezilla 실행
4 원본 서버 IP-PBX 부팅
5 원본 HDD 이미지 DRBL 서버에 저장
6 DRBL 서버 Multicast를 통해 배포
7 배포 후 Target 서버 복제 내용 확인
시나리오 장비 구성도
DRBL System 최소 사양
• X86CPUatleast 450MHz
• Memory atleast 256MB
• Two or more fast ethernet network interface cards (NICs)
• At least 10 GB HD space
• Bootdevice,e.g.CD/DVDDrive,USBport,PXE,orharddrive
Clint 최소 사양
• x86CPUatleast 200MHz
• Memory atleast 128MB
• Onefast Ethernet network interfacecards
Original
SRV
DRBLSRV
Target
Target
Target

C l o n e z i l l a 를 이 용 한 대 량 복 제 : 배 포 준 비 사 항
1. DRBL 서버
• 원본 서버의 하드 이미지 정보의 저장과
해당 이미지의 배포를 담당
• IMG 파일 저장 장소는 Local disk, ssh
server, NFS server
• Linux 도 가능
• HDD의 용도는 IMG 저장만을 위해 사용
되며 저장 공간의 파티션은
FAT32,NTFS,ext2,3,4,HFS+등을 지원
• Windows 7 기반의 Desktop
(RAM 2G 이상,HDD 600G 이상,NIC)
2. Target 서버
• 동일 하드웨어 구성
• HDD의 경우 Original 서버와 동일하거나 더 커야됨
C l o n e z i l l a 를 이 용 한 대 량 복 제 : 배 포 프 로 세 스
0.DRBL 서버 image Down
• ISO 파일 다운 위치 ( http://drbl.org/download/ )
1.DRBL 서버 DRBL image 부팅
• DRBL Live (Default settings) 선택
시나리오 장비 구성도
1-1.언어설정
• English선택
1-2 KeyMap 설정
• Don’t touch keymap 선택
DRBLSRV
3. 스위치
• L2 스위치 권장
• 40대 이상 지원가능 하나 NIC 1개에 스위치 1개(연결은 40
대 이하 권장 )

2. DRBL 서버 CLI & X windwos 선택
3-01. DRBL 서버 Clonezilla Server실행

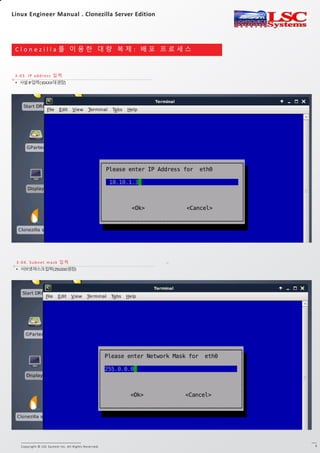

3-02. DRBL 서버 Network Config
• StaticUsestaticIPaddress선택
• 0번선택시X-windows 2번선택시CLI모드(기본값:0)
2번 선택시 “ sudo ocs-srv-live start “로 실행

3-03. IP address 입력
3-1. DRBL 서버 Clonezilla 실행
3-04. Subnet mask 입력
• 서브넷마스크입력(255.0.0.0권장)
• 사설IP입력(10.X.X.X대권장)

3-05. DNS서버 입력
3-1. DRBL 서버 Clonezilla 실행

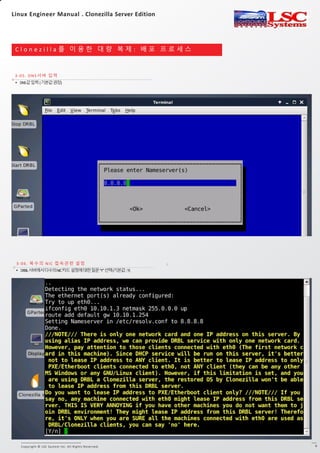

3-06. 복수의 NIC 접속관련 설정
• DRBL서버에서다수의NIC카드설정에대한질문“Y”선택(기본값:Y)
• DNS값입력(기본값권장)

3-07. 원본 이미지 저장 경로의 지정
3-08. 로컬 경로 지정후 USB 사용 유무
• 외장하드및USB메모리에저장시5초이후Enter키입력
• LocalDEV선택(DRBL서버하드에저장)
• 리모트서버에이미지저장시windows계열은windows공유폴더생성후samba_server로선택

3-09. Mount Device
3-10. NTFS Mount 경고
• NTFSFilesystem에원본이미지저장을경고(Y선택)
• 마운트할파티션지정

3-11. 저장 경로 지정
3-12. Client 지정 유무
• Target의접속을지정된IP로진행할지에대한질문“AllSelectalltheclients”선택
• DRBL서버의NTFS파티션내어느폴더에원본이미지를저장할지지정

3-13. Wizard 모드 지정
3-14. 작업 내용 선택
• Save-disk선택(파티션복사나이미지복원의경우타메뉴선택)
• Beginnermode선택

3-15. 디스크 이미지를 복사할 디바이스 지정
3-16. 작업 내용 선택
• Save-disk선택(파티션복사나이미지복원의경우타메뉴선택)
• Laterinclient선택(Now선택시DRBL부팅서버내의디바이스에대한Backup수행)

3-17. fsck 사용 여부 선택
3-18. 이미지 생성 Test
• 원본디바이스의Backup가능여부Test(No선택)
• 원본Backup시파일시스템점검및복구수행여부선택(NTFS미지원)

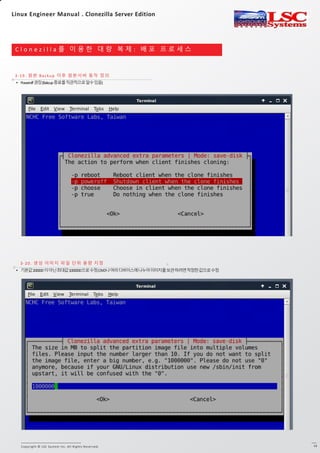

3-19. 원본 Backup 이후 원본서버 동작 정의
3-20. 생성 이미지 파일 단위 용량 지정
• Poweroff권장(Bakcup종료를직관적으로알수있음)
• 기본값200000이아닌최대값1000000으로수정(DVD나여러디바이스에나누어이미지를보관하려면적정한값으로수정

3-21. Multicast 준비 단계
3-22. 참고 사항
• Enter로진행
• 원본서버의Backup종료전까지는Client서버들의네트워크는연결되면안됨(PXE부팅X)
• DRBL서버에서ClonezillaSE실행->MaserSVRPXEBooting->Backup
Master
SVR
DRBLSVR
Target
Target
Target

4-01. 원본 서버 PXE 부팅
4-02. SAVE DISK 선택
• 원본서버전원ON후BIOS세팅에서PXE부팅선택하고PXE부팅
• Clonezilla:savedisk선택

5-01. 원본 서버 이미지 명 설정
5-02. 복사할 디바이스 선택
• 원본서버의저장명설정
• 스크린샷참조

5-03. 진행 상태 표시
• 이미지생성진행단계표시
5-04. 참고 사항
• 원본서버의Backup종료전까지는Client서버들의네트워크는연결되면안됨(PXE부팅X)
• DRBL서버에서ClonezillaSE실행->MaserSVRPXEBooting->Backup
Master
SVR
DRBLSVR
Target
Target
Target

6-01. DRBL 서버에서 Clonezilla server 실행하여 Restore 모드로 이미지 배포

6-02. Target 서버 PXE booting후 복원
• TargetSRVPXEbooting후clonezilla 서버에서broadcasting중인백업이미지가자동으로선택되며자동으로복원진행

6-03. 참고 사항
• 원본서버는파워OFF상태이며Target서버(Target)들이PXE부팅으로DRBL서버에붙어자동으로Restore됨
• DRBL서버에서ClonezillaSE실행->Restore->Target서버PXE부팅->자동배포
6-02. Target 서버 PXE booting후 복원
• TargetSRVPXEbooting후clonezilla 서버에서broadcasting중인백업이미지가자동으로선택되며자동으로복원진행
• 복원이완료된TargetSRV는PowereOFF됨
Master
SVR
DRBLSVR
Target
Target
Target
