  地形作用 陳毓劼 地理1 第十章
• 2.

• 3.

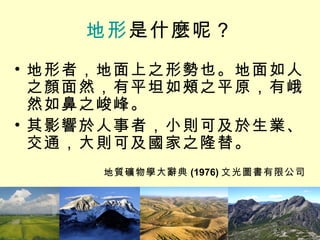

  地形 是什麼呢？ 地形者，地面上之形勢也。地面如人之顏面然，有平坦如頰之平原，有峨然如鼻之峻峰。其影響於人事者，小則可及於生業、交通，大則可及國家之隆替。 地質礦物學大辭典 (1976) 文光圖書有限公司
• 4.
  地形是人類活動的舞臺
• 5.
  什麼力量使地表高低起伏？ 多樣化的地形是怎麼造成的呢？ 塑造地形的力量– 營力
• 6.

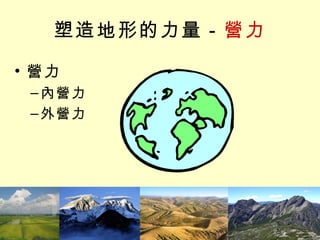

  塑造地形的力量－ 營力 營力內營力 外營力
• 7.

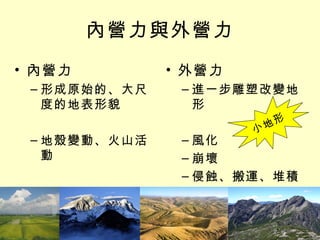

  內營力與外營力 內營力 形成原始的、大尺度的地表形貌地殼變動、火山活動 外營力 進一步雕塑改變地形 風化 崩壞 侵蝕、搬運、堆積 小地形
• 8.

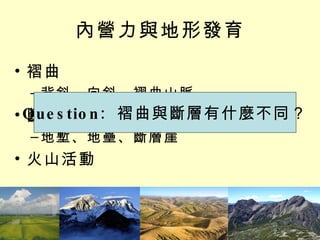

  內營力與地形發育 褶曲 背斜、向斜、褶曲山脈斷層 地塹、地壘、斷層崖 火山活動 Question: 褶曲與斷層有什麼不同？
• 9.

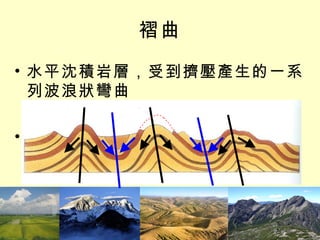

  褶曲 水平沈積岩層，受到擠壓產生的一系列波浪狀彎曲 Question: 褶曲在地表上看得出來嗎？
• 10.
  褶曲 背斜常隆起成山 向斜常凹陷成谷Q1: 隆起成山的都是背斜？ Q2: 石油天然氣可在何處發現
• 11.

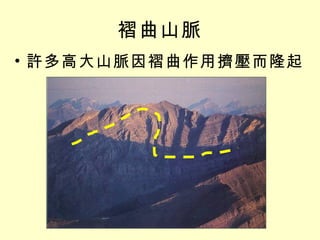

  褶曲山脈 許多高大山脈因褶曲作用擠壓而隆起
• 12.

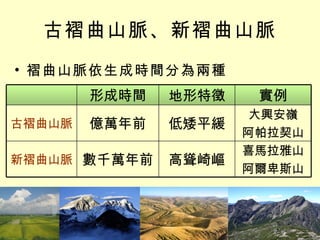

  古褶曲山脈、新褶曲山脈 褶曲山脈依生成時間分為兩種 喜馬拉雅山阿爾卑斯山 高聳崎嶇 數千萬年前 新褶曲山脈 大興安嶺 阿帕拉契山 低矮平緩 億萬年前 古褶曲山脈 實例 地形特徵 形成時間
• 13.

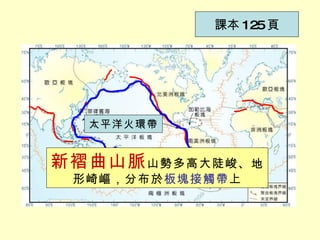

  新褶曲山脈 山勢多高大陡峻、地形崎嶇，分布於 板塊接觸帶上 課本 125 頁 太平洋火環帶
• 14.
  喜馬拉雅山 是 印澳板塊碰撞擠壓 歐亞大陸板塊 的結果 Q ：學者估計，在最近一萬年以來，喜馬拉雅山每年約上升 5~10 公分，若以此一速度計算，喜馬拉雅山的高度應已超過一萬公尺，但實際上並未如此，是什麼原因讓山脈不會到達預估的高度？
• 15.

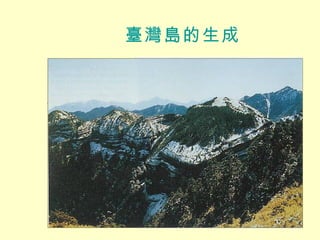

  臺灣島的生成 菲律賓海板塊碰撞歐亞大陸板塊，將海底的沈積岩層推擠隆起，形成中央山地 6500萬年～ 2000 萬年 2000 萬年～ 1000 萬年 1000 萬年～ 300 萬年 200 萬年～ 20 萬年 菲律賓海板塊 歐亞大陸板塊 7 公分 / 年
• 16.

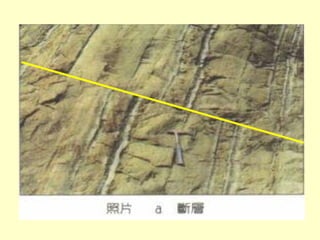

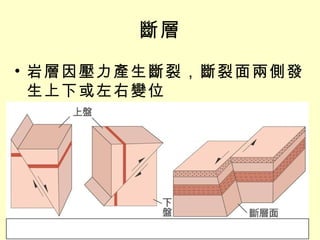

  斷層 岩層因壓力產生斷裂，斷裂面兩側發生上下或左右變位
• 17.

• 18.

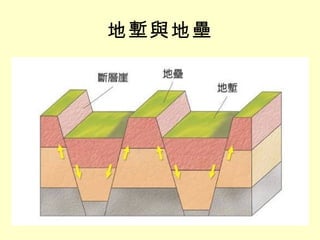

  地塹與地壘
• 19.

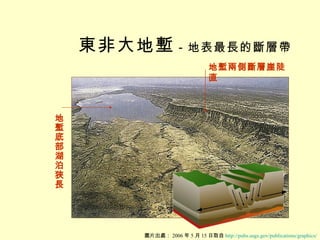

  東非大地塹 －地表最長的斷層帶 圖片出處：2006 年 5 月 15 日取自 http:// pubs.usgs.gov /publications/graphics/ 地塹兩側斷層崖陡直 地塹底部湖泊狹長
• 20.

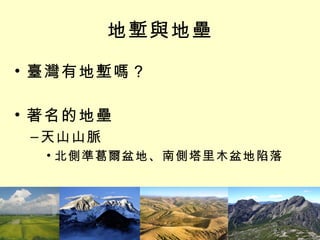

  地塹與地壘 臺灣有地塹嗎？ 著名的地壘天山山脈 北側準葛爾盆地、南側塔里木盆地陷落
• 21.

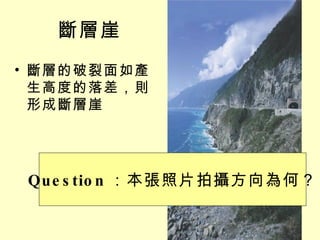

  斷層崖 斷層的破裂面如產生高度的落差，則形成斷層崖 Question：本張照片拍攝方向為何？
• 22.

• 23.

• 24.

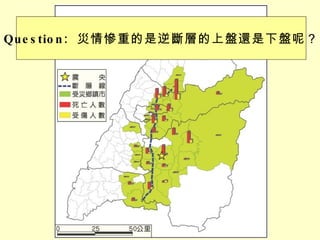

  Question: 災情慘重的是逆斷層的上盤還是下盤呢？
• 25.
  臺灣史上的大地震 你會區分規模與震度嗎？ 台北：1909 臺北地震 規模 7.3 ，震源深度 80 公里 4520 358 7.1 嘉義中埔地震 1941 年 1954 74 6.1 新化地震 ( 台南新化 ) 1946 年 9909* 2413 7.3 921 集集地震 1999 年 10924 106 6.3 嘉南烈震 ( 白河地震 ) 1964 年 17907 3276 7.1 新竹 - 台中地震 ( 竹縣關刀山附近 ) 1935 年 6769 1258 7.1 梅山地震 ( 嘉義民雄 ) 1906 年 房屋全毀 死亡人數 規模 年份
• 26.

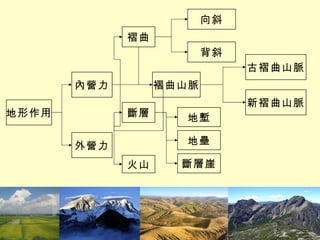

  地形作用 內營力 外營力褶曲 斷層 火山 古褶曲山脈 新褶曲山脈 地塹 地壘 斷層崖 褶曲山脈 向斜 背斜
• 27.

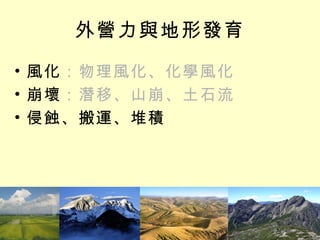

  外營力與地形發育 風化 ：物理風化、化學風化崩壞 ：潛移、山崩、土石流 侵蝕、搬運、堆積
• 28.

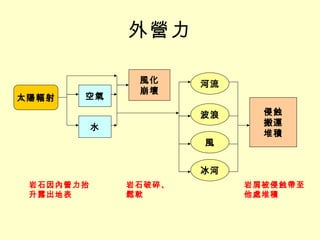

  外營力 太陽輻射 空氣水 河流 波浪 風 冰河 風化 崩壞 侵蝕 搬運 堆積 岩石因內營力抬升露出地表 岩石破碎、鬆軟 岩屑被侵蝕帶至他處堆積
• 29.

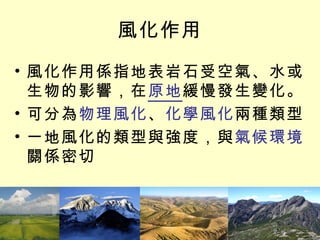

  風化作用 風化作用係指地表岩石受空氣、水或生物的影響，在 原地緩慢發生變化。 可分為 物理風化 、 化學風化 兩種類型 一地風化的類型與強度，與 氣候環境 關係密切
• 30.

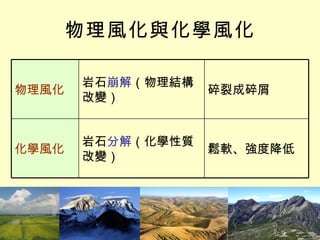

  物理風化與化學風化 鬆軟、強度降低 岩石分解 （化學性質改變） 化學風化 碎裂成碎屑 岩石 崩解 （物理結構改變） 物理風化
• 31.
  物理風化 在 氣候乾燥地區， 晝夜溫差大 ，岩石反覆 熱脹冷縮 而崩解 澎湖雨量少、水分缺乏，高溫多風的環境有利於物理風化的進行 澎湖小門嶼 河床上的卵石碎裂崩解 大安溪河床
• 32.
  物理風化 在寒冷的 高緯、高山冰緣區，水分滲入岩縫， 反覆凍結、融解 ，裂縫逐漸擴大，使岩石裂解為碎屑 凍融作用 水凍結為冰時，體積膨脹，產生的壓力可達 96kg/cm2 中央山脈南湖大山的碎石坡
• 33.
  化學風化 多與 水有關，盛行於 高溫多雨 氣候區 氧化作用 岩層中所含鐵、鋁等物質，受到水和空氣作用後，被氧化成 紅褐色 的氧化鐵，在岩石表面或節理裂縫處，形成 風化紋 林口台地的表層紅土，也是氧化作用的結果
• 34.

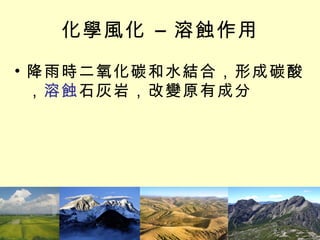

  化學風化 – 溶蝕作用降雨時二氧化碳和水結合，形成碳酸， 溶蝕 石灰岩，改變原有成分
• 35.

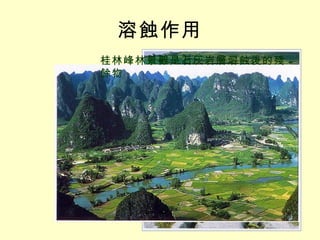

  溶蝕作用 溶蝕作用使石灰岩層表面凹凸不平 桂林峰林景觀是石灰岩層溶蝕後的殘餘物
• 36.
  化學風化 －人類工業活動產生的 酸雨，也是岩石受到風化的原因 1969 年 經過 60 年，大理石石雕變得形貌模糊 Question ：這個作用是屬於哪類型的風化作用？ 1908 年
• 37.
  物理風化 – 化學風化物理風化 使岩石碎裂，與空氣、水接觸的表面積增加，使化學風化更容易進行 化學風化 形成新物質或使體積膨脹，利於岩石的崩解 風化作用 有助於雨水、河流、風等進行侵蝕作用 物理風化 與 化學風化 多同時進行並相互促進
• 38.

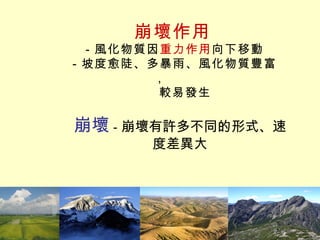

  崩壞作用 －風化物質因 重力作用向下移動 －坡度愈陡、多暴雨、風化物質豐富， 較易發生 崩壞 － 崩壞有許多不同的形式、速度差異大
• 39.
  崩壞作用 (塊體下坡運動 ) 風化物質因 重力作用 向下移動 下列條件會促進崩壞作用的發生 坡度陡 地質結構脆弱 水的存在 – 雨水、地下水 風化物質豐富 Question1 ：坡度的影響？ Question2 ：水扮演的角色？ Question3 ：為何要多風化物質？
• 40.

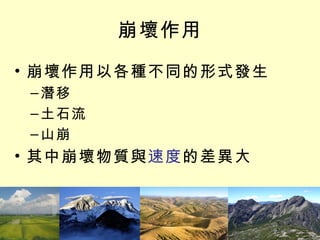

  崩壞作用 崩壞作用以各種不同的形式發生 潛移土石流 山崩 其中崩壞物質與 速度 的差異大
• 41.
  崩壞地形 – 潛移邊坡的土石緩慢地向下坡移動 每年移動只有數公釐至數公分 潛移的證據
• 42.
  崩壞地形─ 土石流 山區降下豪雨 ，使岩石碎屑中的水分突然增加而誘發 具有 發生突然 、 流動快速 、 衝擊力強 、 破壞性大 等特性 Question ：為何暴雨會誘發土石流？ 敏督利颱風侵襲後的台中縣和平鄉松鶴部落 發生要件： 坡度大的溝谷 發生要件： 暴雨帶來大量水分 發生要件： 豐富的砂礫岩屑
• 43.

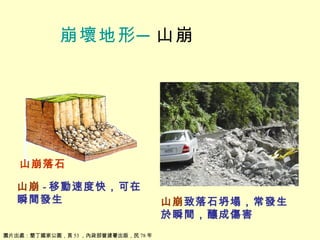

  崩壞地形─ 山崩 山崩落石山崩 - 移動速度快，可在瞬間發生 圖片出處：墾丁國家公園，頁 53 ，內政部營建署出版，民 78 年 山崩 致落石坍塌，常發生於瞬間，釀成傷害
• 44.

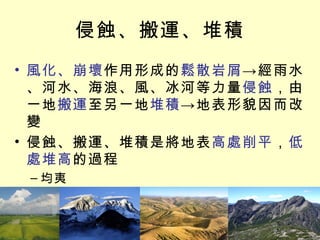

  侵蝕、搬運、堆積 風化、崩壞 作用形成的鬆散岩屑 ->經雨水、河水、海浪、風、冰河等力量 侵蝕 ，由一地 搬運 至另一地 堆積 ->地表形貌因而改變 侵蝕、搬運、堆積是將地表 高處削平 ， 低處堆高 的過程 均夷
• 45.

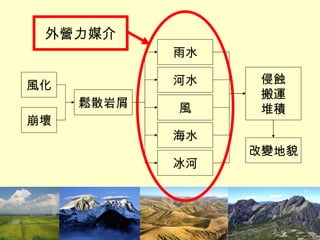

  風化 崩壞 鬆散岩屑雨水 河水 風 海水 冰河 侵蝕 搬運 堆積 改變地貌 外營力媒介
• 46.
  侵蝕、搬運、堆積的主要力量是？ 不同 環境有不同的營力媒介 濕潤氣候區 ： 雨水、河流 的作用最明顯 乾燥氣候區 ： 風 是最重要的角色 海岸地帶 ：以 波浪、海流 為主
• 47.
  侵蝕作用 強弱與 岩層性質有關 墾丁大尖石山 圖片來源： 墾丁國家公園，頁 53 ，內政部營建署出版，民 78 年 差異侵蝕 堅硬的外來岩塊（火成岩）耐蝕而突出 周圍軟弱的泥岩（沈積岩）迅速侵蝕流失
• 48.

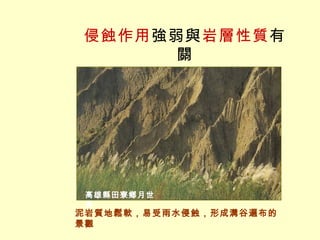

  侵蝕作用 強弱與 岩層性質有關 泥岩質地鬆軟，易受雨水侵蝕，形成溝谷遍布的景觀 高雄縣田寮鄉月世界
• 49.
  侵蝕作用 強弱 與岩性、排列 有關 差異侵蝕 差異侵蝕
• 50.

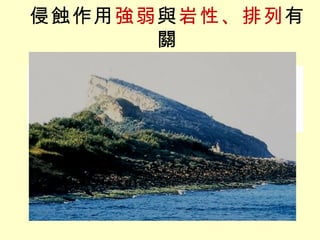

  侵蝕作用 強弱 與岩性、排列 有關 軟岩 硬岩
• 51.

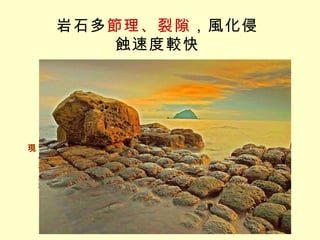

  岩石多 節理、裂隙 ，風化侵蝕速度較快宜蘭北關豆腐岩 節理是岩石的天然破裂面，常平行成群出現
• 52.

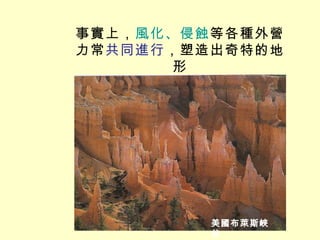

  事實上， 風化、侵蝕 等各種外營力常共同進行 ，塑造出奇特的地形 美國布萊斯峽谷
• 53.
  外營力 作用速度雖然緩慢，但地形仍隨著 時間不斷地改變 野柳岬女王頭 圖片來源： ( 左 ) 台大地理系臺灣地形研究室，幻燈片專輯—野柳的地形。 ( 右一、二 ) ：臺灣的特殊地形 ( 北臺灣 ) ，頁 41 ，遠足文化
• 54.
  那些力量參與了 野柳岬蕈狀岩 的雕塑呢？海浪 風沙 雨水 陽光 生物 鹽結晶 ( 海水 ) 圖片來源：上天下地看家園，頁 15 ，大地地理 (1999) 人 生物 地殼變動 硬岩 軟岩
• 55.

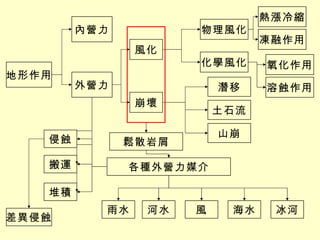

  地形作用 外營力 內營力風化 崩壞 侵蝕 熱漲冷縮 凍融作用 氧化作用 溶蝕作用 搬運 堆積 差異侵蝕 各種外營力媒介 鬆散岩屑 雨水 河水 風 海水 冰河 潛移 土石流 山崩 物理風化 化學風化
