1. Chapter 7.
Normalisasi
Styawati, S.T.

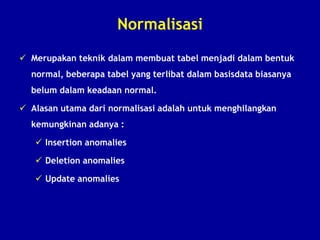

2. Normalisasi
 Merupakan teknik dalam membuat tabel menjadi dalam bentuk
normal, beberapa tabel yang terlibat dalam basisdata biasanya
belum dalam keadaan normal.
 Alasan utama dari normalisasi adalah untuk menghilangkan
kemungkinan adanya :
 Insertion anomalies
 Deletion anomalies
 Update anomalies

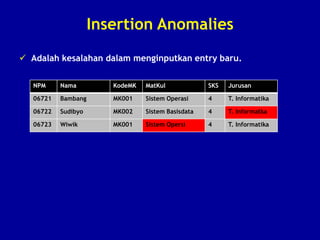

3. Insertion Anomalies
 Adalah kesalahan dalam menginputkan entry baru.
NPM Nama KodeMK MatKul SKS Jurusan
06721 Bambang MK001 Sistem Operasi 4 T. Informatika
06722 Sudibyo MK002 Sistem Basisdata 4 T. Informatka
06723 Wiwik MK001 Sistem Opersi 4 T. Informatika

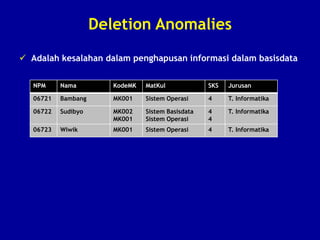

4. Deletion Anomalies
 Adalah kesalahan dalam penghapusan informasi dalam basisdata
NPM Nama KodeMK MatKul SKS Jurusan
06721 Bambang MK001 Sistem Operasi 4 T. Informatika
06722 Sudibyo MK002
MK001
Sistem Basisdata
Sistem Operasi
4
4
T. Informatika
06723 Wiwik MK001 Sistem Operasi 4 T. Informatika

5. Update Anomalies
 Adalah kesalahan dalam memodifikasi informasi dalam basisdata
NPM Nama KodeMK MatKul SKS Jurusan
06721 Bambang MK001 Sistem Operasi 4 T. Informatika
06722 Sudibyo MK002
MK001
Sistem Basisdata
Sistem Operasi
4
4
T. Informatika
06723 Wiwik MK001 Sistem Operasi 4 T. Informatika

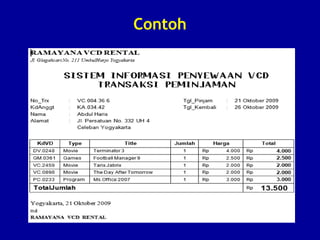

6. Contoh

7. Contoh
 Buat tabel dalam Bentuk :
 Tidak Normal
 Normal 1NF
 Normal 2NF
 Normal 3NF

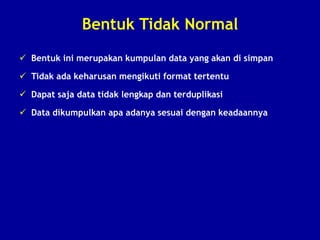

8. Bentuk Tidak Normal
 Bentuk ini merupakan kumpulan data yang akan di simpan
 Tidak ada keharusan mengikuti format tertentu
 Dapat saja data tidak lengkap dan terduplikasi
 Data dikumpulkan apa adanya sesuai dengan keadaannya

9. Bentuk Tidak Normal
No_Trx KdAnggt Nama Alamat Tgl_Pinjam Tgl_Kembali
KdVD Type Title Jumlah Harga Total TotalJumlah
SAMBUNGAN TABEL

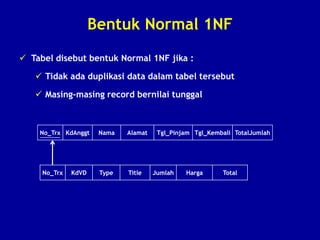

10. Bentuk Normal 1NF
 Tabel disebut bentuk Normal 1NF jika :
 Tidak ada duplikasi data dalam tabel tersebut
 Masing-masing record bernilai tunggal
No_Trx KdAnggt Nama Alamat Tgl_Pinjam Tgl_Kembali TotalJumlah
No_Trx KdVD Type Title Jumlah Harga Total

11. Bentuk Normal 2NF
 Tabel disebut bentuk Normal 2NF jika :
 Semua atribut yang bukan key ketergantungan fungsional
secara penuh terhadap key
KdAnggt Nama Alamat
No_Trx KdAnggt Tgl_Pinjam Tgl_Kembali TotalJumlah
KdVD Type Title Harga
No_Trx KdVD Jumlah Total

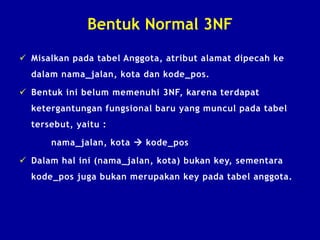

12. Bentuk Normal 3NF
 Misalkan pada tabel Anggota, atribut alamat dipecah ke
dalam nama_jalan, kota dan kode_pos.
 Bentuk ini belum memenuhi 3NF, karena terdapat
ketergantungan fungsional baru yang muncul pada tabel
tersebut, yaitu :
nama_jalan, kota  kode_pos
 Dalam hal ini (nama_jalan, kota) bukan key, sementara
kode_pos juga bukan merupakan key pada tabel anggota.

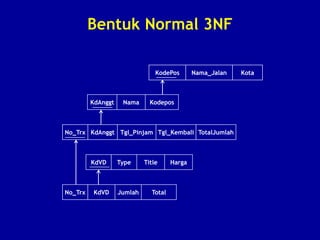

13. Bentuk Normal 3NF
KdAnggt Nama Kodepos
No_Trx KdAnggt Tgl_Pinjam Tgl_Kembali TotalJumlah
KdVD Type Title Harga
No_Trx KdVD Jumlah Total
KodePos Nama_Jalan Kota

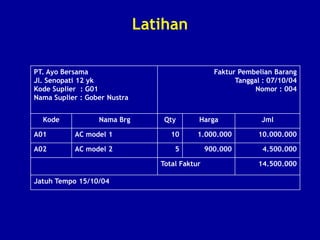

14. Latihan
PT. Ayo Bersama
Jl. Senopati 12 yk
Kode Suplier : G01
Nama Suplier : Gober Nustra
Faktur Pembelian Barang
Tanggal : 07/10/04
Nomor : 004
Kode Nama Brg Qty Harga Jml
A01 AC model 1 10 1.000.000 10.000.000
A02 AC model 2 5 900.000 4.500.000
Total Faktur 14.500.000
Jatuh Tempo 15/10/04

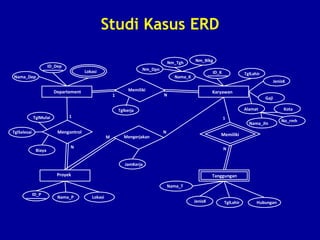

15. Studi Kasus ERD
Departement
Proyek
Karyawan
Tanggungan
Mengontrol
Memiliki
Mengerjakan Memiliki
JamKerja
Nama_Dep
ID_Dep
Lokasi
Nama_K
ID_K
Alamat
Gaji
JenisK
TglLahir
Nm_Dpn
Nm_Tgh Nm_Blkg
Nama_Jln
Kota
No_rmh
ID_P
Nama_P Lokasi
JenisK TglLahir Hubungan
Nama_T
Biaya
TglMulai
TglSelesai
Tglkerja
1
N
1 N
1
N
M
N

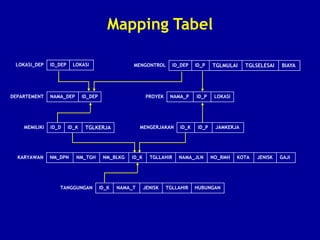

16. Mapping Tabel
DEPARTEMENT NAMA_DEP ID_DEP
LOKASI_DEP ID_DEP LOKASI
PROYEK NAMA_P ID_P LOKASI
MENGERJAKAN ID_K ID_P JAMKERJA
KARYAWAN NM_DPN NM_TGH NM_BLKG ID_K TGLLAHIR NAMA_JLN NO_RMH KOTA JENISK GAJI
TANGGUNGAN ID_K NAMA_T JENISK TGLLAHIR HUBUNGAN
MEMILIKI ID_D ID_K TGLKERJA
MENGONTROL ID_DEP ID_P TGLMULAI TGLSELESAI BIAYA
