クラウド・プラットフォーム構築のためのソフトウェアとして導入が進むOpenStack。ここでは、「オープン」にこだわるブロケードだからこそのOpenStack連携ソリューションと先進機能を紹介。「OpenStackのネットワークは何でもいいんじゃないの？」と思っている方、必見

1. BROCADEの
OPENSTACK連携ソリューション
【イーサネット・ファブリック活用講座】
Brocade × OpenStack
Brocade

2. Brocade データセンター・アーキテクチャ
「オープン」なデータセンターソリューション
ビジネス・ロジック
ネットワーク サーバ ストレージ
サーバ/ストレージ コントローラ
ネットワーク
ネットワーク
仮想化
VxLAN,
NVGRE, STT
サーバ
仮想サーバ
ストレージ
ソフトウェア
デファインド
ストレージ
物理インフラ
ファブリック
ネットワーク・ファンクション
仮想リソース
アプリケーション
運用・管理ツール
アプリケーション、オーケストレーション、サービス
コントローラ ネットワーク・コントローラ

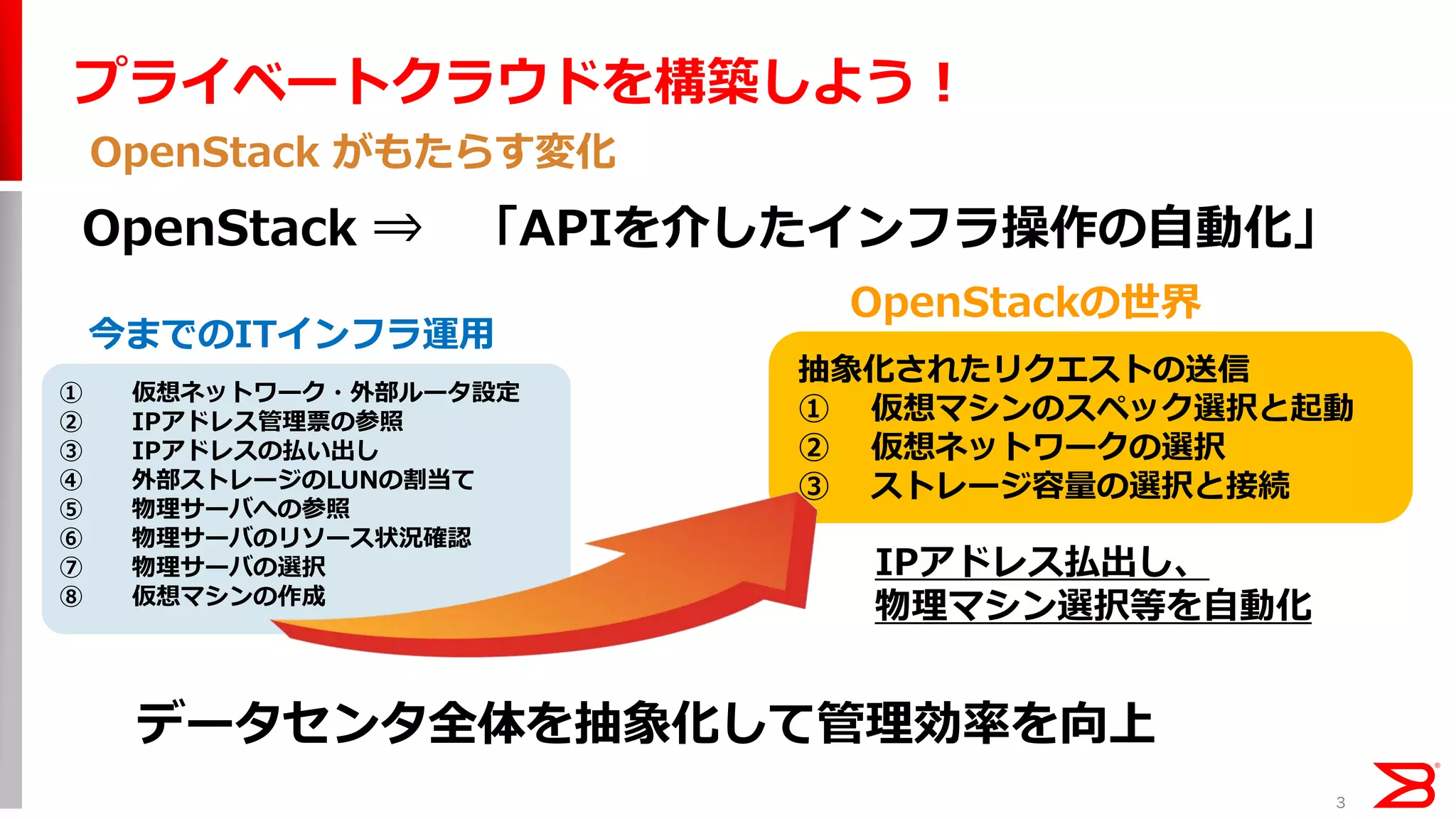

3. プライベートクラウドを構築しよう！
OpenStack がもたらす変化
3
OpenStack ⇒ 「APIを介したインフラ操作の自動化」
① 仮想ネットワーク・外部ルータ設定
② IPアドレス管理票の参照
③ IPアドレスの払い出し
④ 外部ストレージのLUNの割当て
⑤ 物理サーバへの参照
⑥ 物理サーバのリソース状況確認
⑦ 物理サーバの選択
⑧ 仮想マシンの作成
データセンタ全体を抽象化して管理効率を向上
IPアドレス払出し、
物理マシン選択等を自動化
今までのITインフラ運用
抽象化されたリクエストの送信
① 仮想マシンのスペック選択と起動
② 仮想ネットワークの選択
③ ストレージ容量の選択と接続
OpenStackの世界

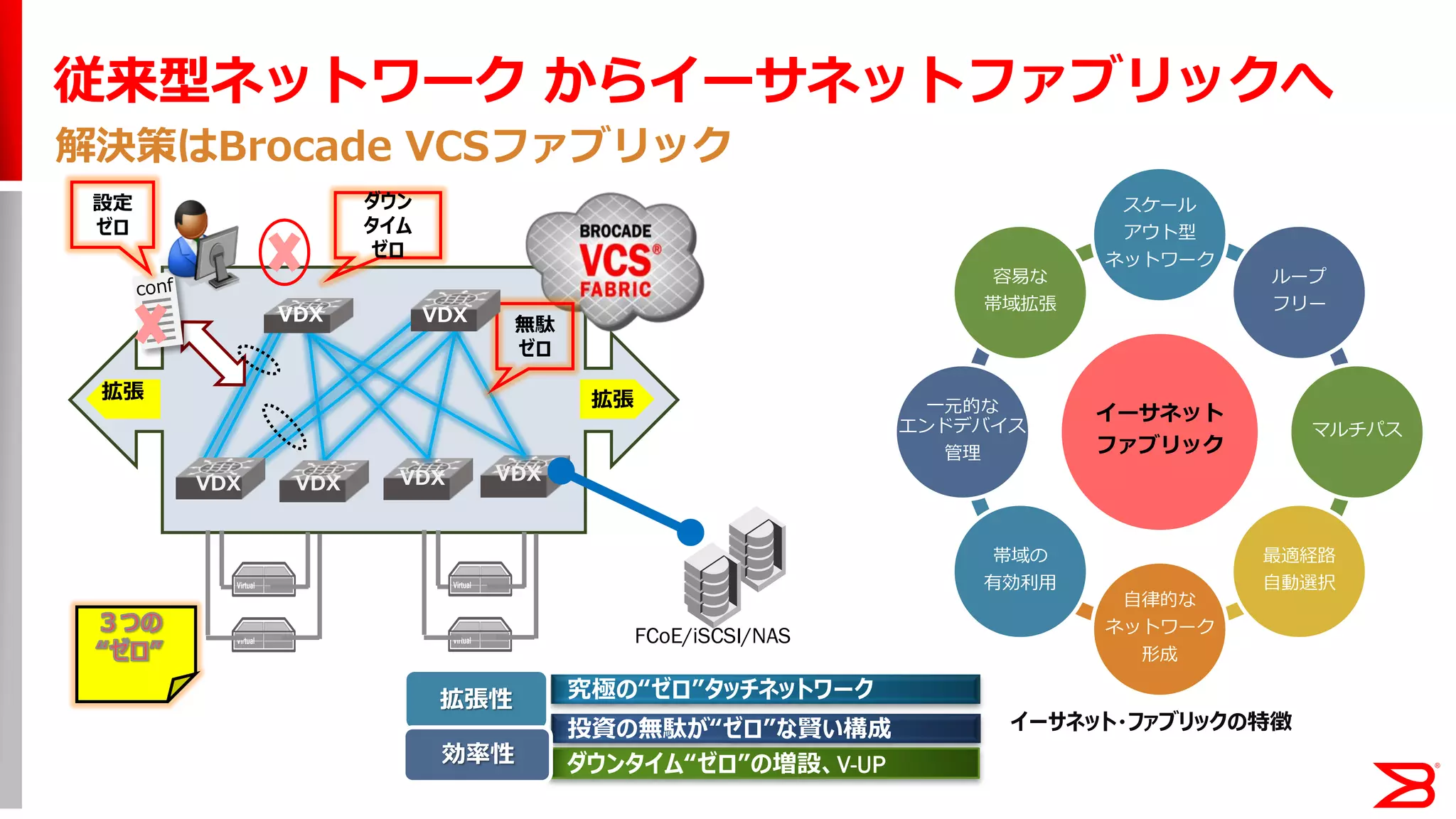

4. 従来型ネットワーク からイーサネットファブリックへ
解決策はBrocade VCSファブリック
VDX VDX VDX
イーサネット
ファブリック
スケール
アウト型
ネットワーク
ループ
フリー
マルチパス
最適経路
自動選択
自律的な
ネットワーク
形成
帯域の
有効利用
一元的な
エンドデバイス
管理
容易な
帯域拡張
イーサネット・ファブリックの特徴
Virtual
Virtual
Virtual
Virtual
VDX
究極の“ゼロ”タッチネットワーク
ダウンタイム“ゼロ”の増設、V-UP
投資の無駄が“ゼロ”な賢い構成
拡張性
効率性
無駄
ゼロ
ダウン
タイム
ゼロ
設定
ゼロ
VDX
VDX VDX
拡張拡張
FCoE/iSCSI/NAS

5. Red Hat商用OpenStack向けエコシステム
新たにストレージ、ネットワーク、お
よびコンピュートにおける認定を取得し
た企業には、Brocade、Huawei、
Mellanox、 Midokura、NEC、NetApp、
SolidFire、Stratus Technologies、
Unisysの各社が名を連ねています。
http://marketplace.redhat.com/openstack/20835-Brocade-VCS-Fabric-plugin-for-OpenStack-Neutron
http://jp.redhat.com/about/news/press-archive/2013/11/red-hat-japan-red-hat-delivers-enterprise-grade-cloud-management-for-openstack

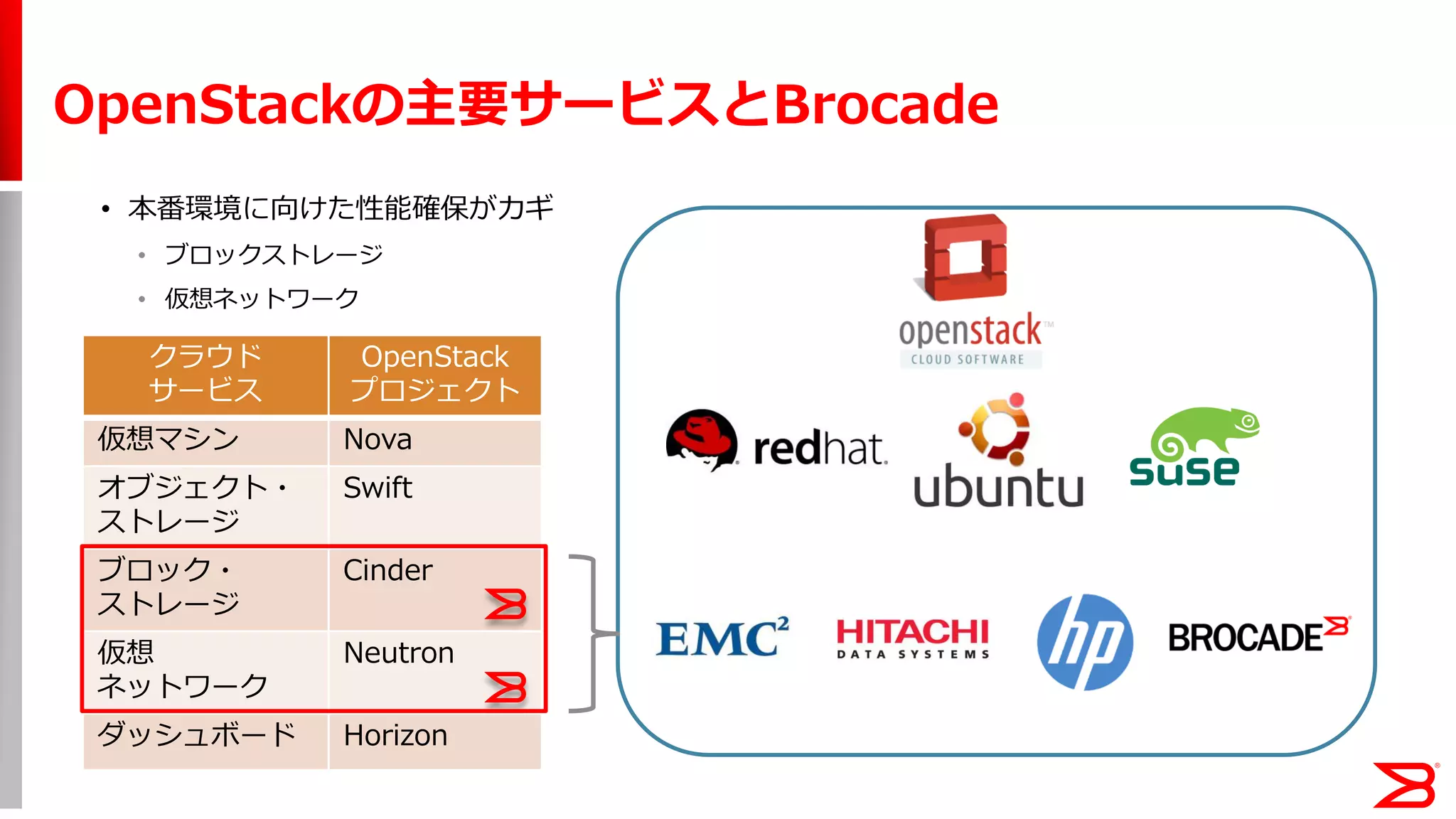

6. OpenStackの主要サービスとBrocade
クラウド
サービス
OpenStack
プロジェクト
仮想マシン Nova
オブジェクト・
ストレージ
Swift
ブロック・
ストレージ
Cinder
仮想
ネットワーク
Neutron
ダッシュボード Horizon
• 本番環境に向けた性能確保がカギ
• ブロックストレージ
• 仮想ネットワーク

7. ハードウェアベースプラグイン
VCS/VDX/ADXを自動制御
Virtual Routing Interface
(SVI/VE)
Open vSwitch
Gateway ACL
(FWaaS)
Subnet management (VLAN) Load Balancing
(LBaaS)
Open vSwitch VDX Plug-in ADX Plug-in

8. ハードウェアベースプラグイン
eth0
vdx
eth1
br-ex
br-int
vm1 vm2
tagged
vm3
vm4
br-eth1
vlan20vlan10
Router
Tenant1
Tenant2
Router
LB
vm1 vm2
vm3 vm4
vlan10 vlan11
vlan11
vm1
vm2
vm3vm4
vlan11
vlan11
vlan10 vlan11Ve Interface 10
ip address 10.0.10.1/24
Tenant1
Tenant2
Ve Interface 11
ip address 10.0.11.1/24
ip address 10.0.10.0/24
ip address 10.0.11.0/24.1
Virtual IP 10.0.2.253
Neutron
Horizon
Brocade
Plugin
adx
Virtual IP 10.0.2.253
サーバ
FW
Src: x.x.x.x/x Dst: y.y.y.y/y PERMIT
ACL
Src x.x.x.x/x Dst y.y.y.y/y PERMIT

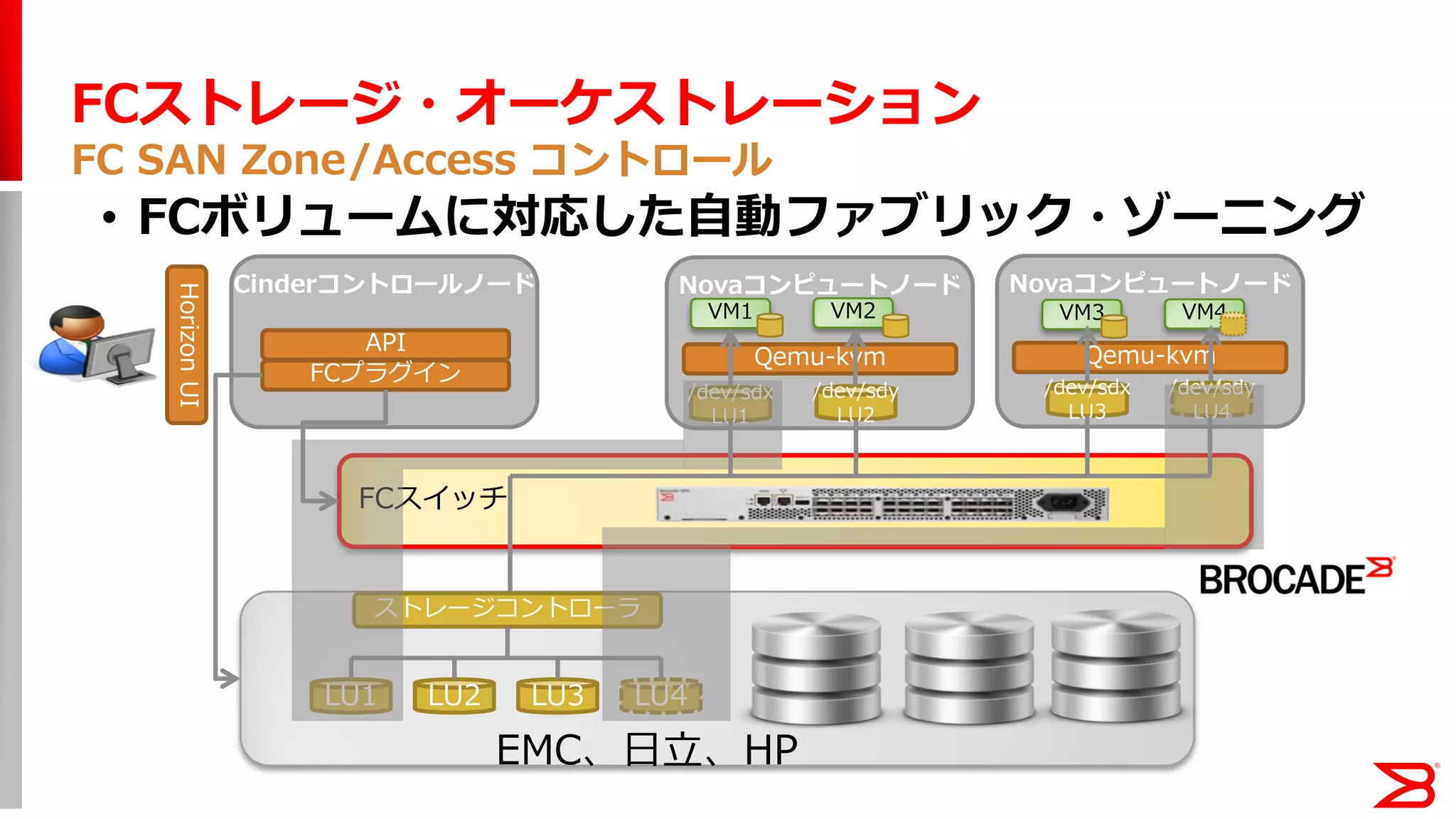

9. FCストレージ・オーケストレーション
FC SAN Zone/Access コントロール
FCスイッチ
Cinderコントロールノード
API
FCプラグイン
HorizonUI
ストレージコントローラ
LU1 LU2 LU3 LU4
Novaコンピュートノード Novaコンピュートノード
VM1 VM2
Qemu-kvm
/dev/sdx
LU1
/dev/sdy
LU2
/dev/sdx
LU3
/dev/sdy
LU4
Qemu-kvm
VM3 VM4
EMC、日立、HP
• FCボリュームに対応した自動ファブリック・ゾーニング

10. Your Applications
StorageNetworkingCompute
LBaaS
Brocade Driver
ADX
vADX
VIP
VIP
• マルチテナント対応ロードバラ
ンサー
• テナント管理者: ADXの基本設定
• テナント利用者:Horizon UIから、
VIPと実サーバを設定
• Neutron LBaaS ドライバで
L3DSRの拡張
OpenStack Neutron LBaaS
Webサービス向けソリューションを開発

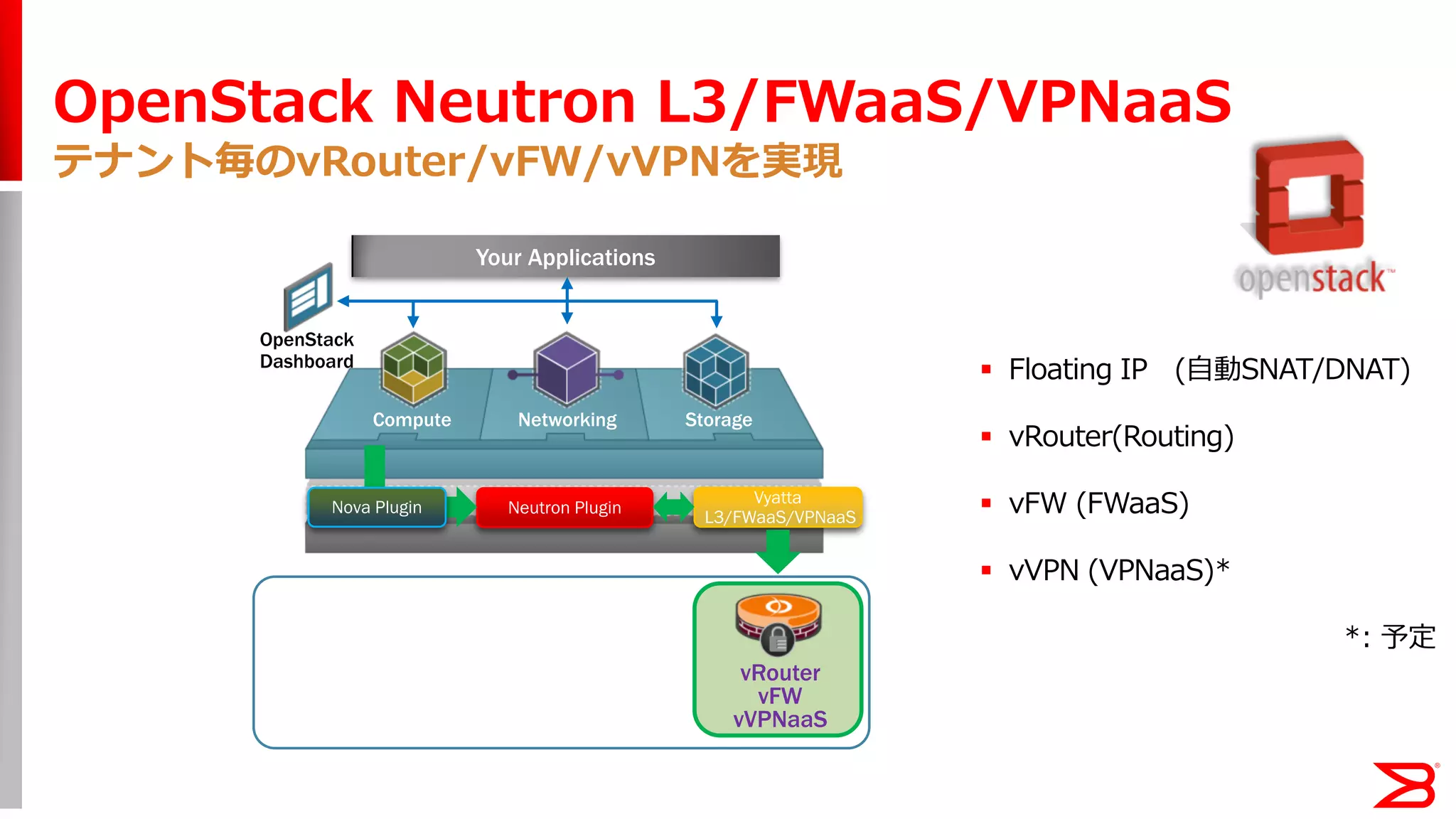

11. OpenStack Neutron L3/FWaaS/VPNaaS
テナント毎のvRouter/vFW/vVPNを実現
OpenStack
Dashboard
Your Applications
StorageNetworkingCompute
Neutron Plugin
Vyatta
L3/FWaaS/VPNaaS
Nova Plugin
vRouter
vFW
vVPNaaS
 Floating IP (自動SNAT/DNAT)
 vRouter(Routing)
 vFW (FWaaS)
 vVPN (VPNaaS)*
*: 予定

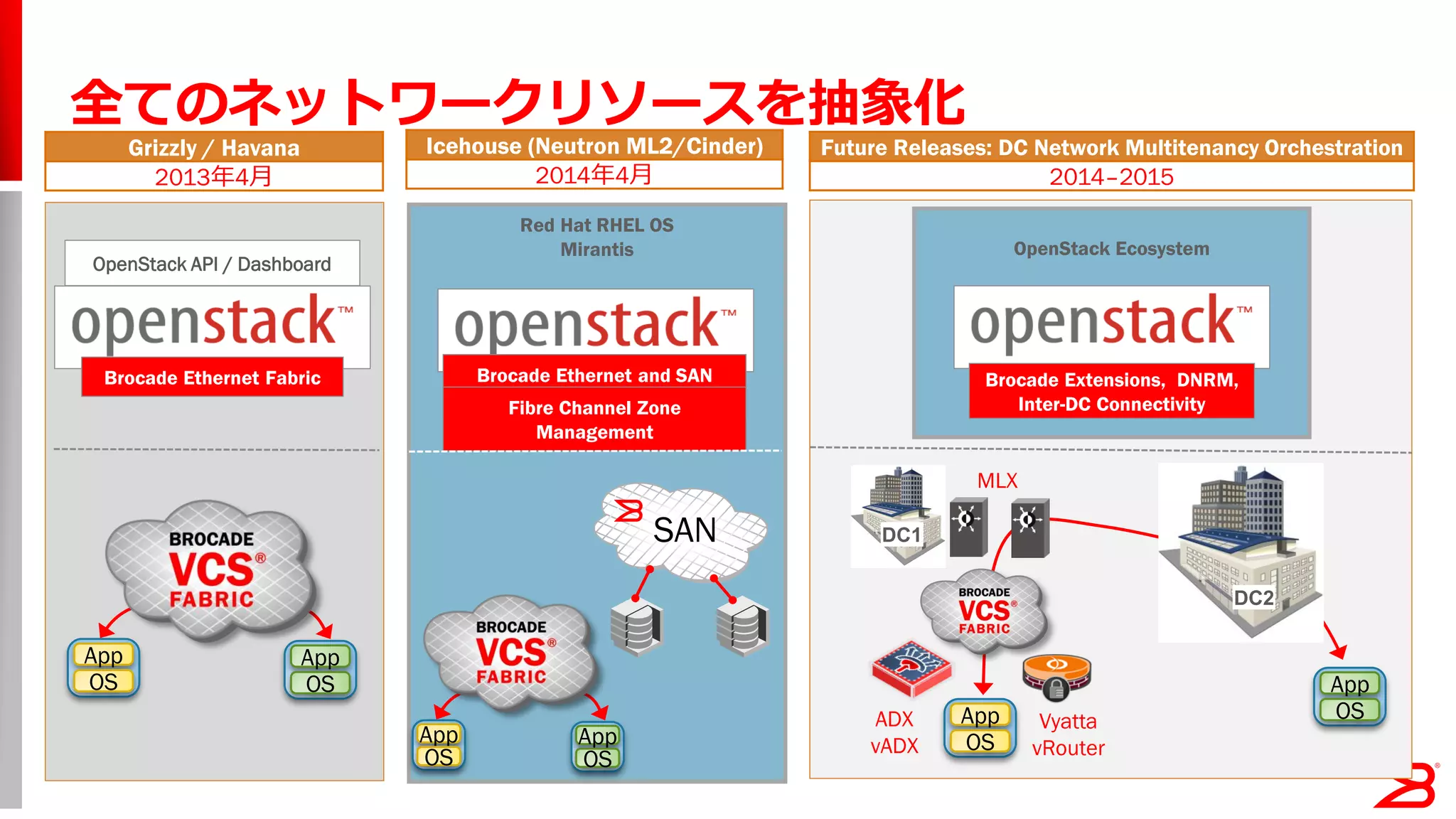

12. 全てのネットワークリソースを抽象化
Grizzly / Havana
2013年4月
OpenStack API / Dashboard
Brocade Ethernet Fabric
Icehouse (Neutron ML2/Cinder)
2014年4月
Red Hat RHEL OS
Mirantis
Brocade Ethernet and SAN
Fabrics
App
OS
App
OS
Fibre Channel Zone
Management
App
OS
App
OS
SAN
DC2
DC1
MLX
App
OS
App
OSADX
vADX
Vyatta
vRouter
Future Releases: DC Network Multitenancy Orchestration
2014–2015
OpenStack Ecosystem
Brocade Extensions, DNRM,
Inter-DC Connectivity

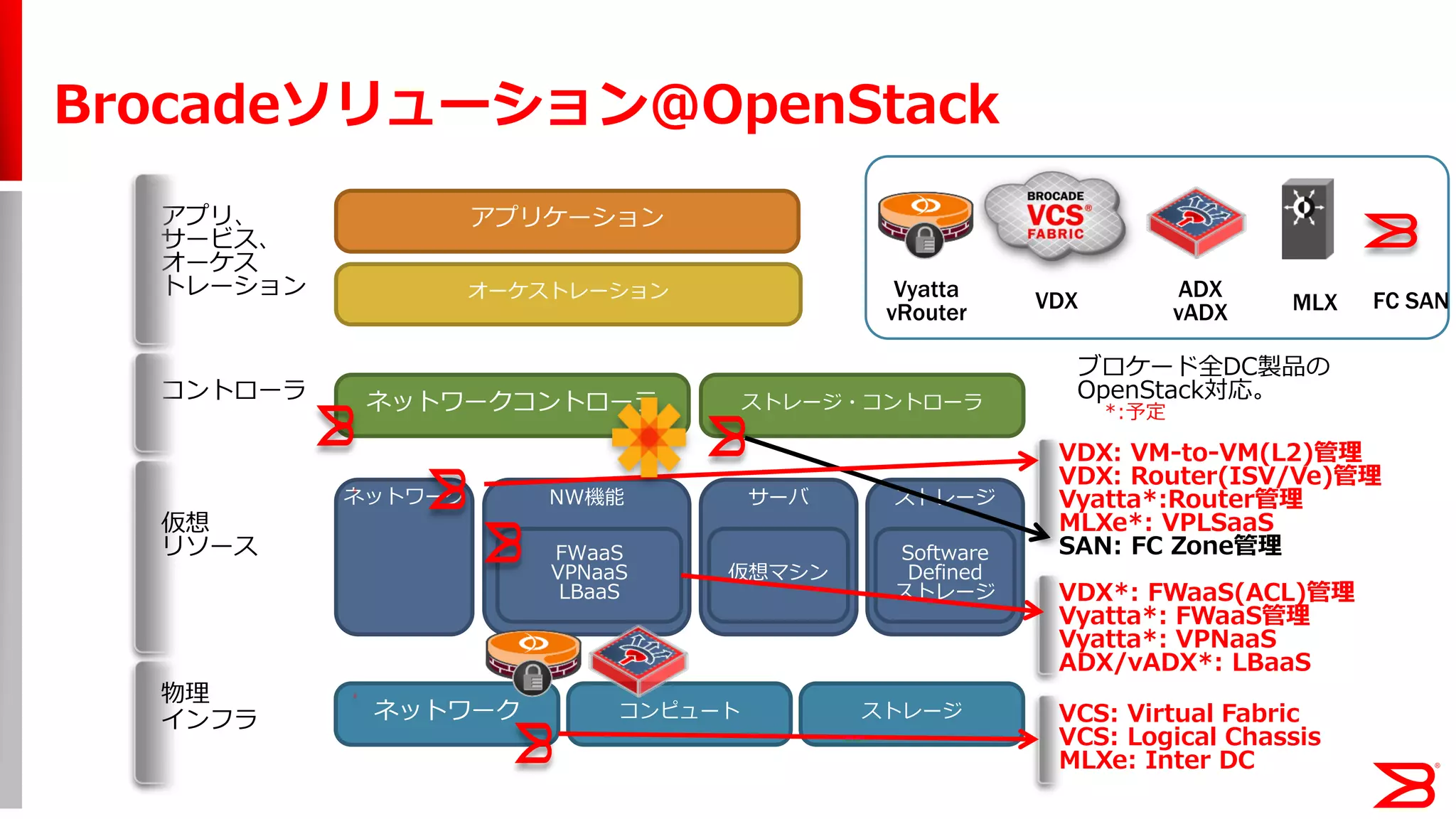

13. Brocadeソリューション@OpenStack
アプリ、
サービス、
オーケス
トレーション
コントローラ ネットワークコントローラ
ネットワーク サーバ
仮想マシン
ストレージ
Software
Defined
ストレージ
NW機能
FWaaS
VPNaaS
LBaaS
アプリケーション
ネットワーク コンピュート ストレージ
仮想
リソース
物理
インフラ
ストレージ・コントローラ
オーケストレーション
VDX: VM-to-VM(L2)管理
VDX: Router(ISV/Ve)管理
Vyatta*:Router管理
MLXe*: VPLSaaS
SAN: FC Zone管理
VDX*: FWaaS(ACL)管理
Vyatta*: FWaaS管理
Vyatta*: VPNaaS
ADX/vADX*: LBaaS
VCS: Virtual Fabric
VCS: Logical Chassis
MLXe: Inter DC
ブロケード全DC製品の
OpenStack対応。
*:予定
Vyatta
vRouter
ADX
vADX MLX FC SANVDX

14. 14© 2014 Brocade Communications Systems, Inc. CONFIDENTIAL—For Internal Use Only
Brocade, No2
in Data Center Networking.
www.brocadejapan.com/DCNW_No2
本件に関するお問合せはこちら
https://www.brocadejapan.com/form/contact
