Blue monkey architecture overview
- 1. © 2017 @nuits_jp BlueMonkey Architecture Overview 2017.03.14
- 2. © 2017 @nuits_jp 中村充志 / Atsushi Nakamura • Enterprise系アプリケーションアーキテクト • Prism for WPFを仕事にて活用 • Xamarinを仕事にしたくて奮闘中 • Microsoft MVP Visual Studio and Developer Technologies • Twitter : @nuits_jp • Blog : http://www.nuits.jp • Company : RICOH JAPAN Corp. 2 自己紹介
- 3.

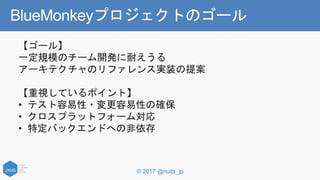

- 4. © 2017 @nuits_jp BlueMonkeyプロジェクトのゴール 【ゴール】 一定規模のチーム開発に耐えうる アーキテクチャのリファレンス実装の提案 【重視しているポイント】 •テスト容易性・変更容易性の確保 • クロスプラットフォーム対応 • 特定バックエンドへの非依存
- 5. © 2017 @nuits_jp アーキテクチャ上のキーワード •Prism for Xamarin.Forms • MVVM Pattern • MVVMのM
- 6. © 2017 @nuits_jp Prismfor Xamarin.Forms

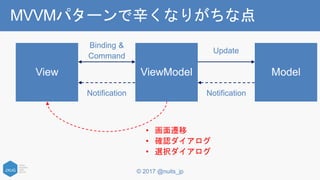

- 7. © 2017 @nuits_jp MVVMパターンで辛くなりがちな点 Binding& Command Update NotificationNotification • 画面遷移 • 確認ダイアログ • 選択ダイアログ
- 8. © 2017 @nuits_jp Whatis Prism? • XAML Application Framework • Guidance • Patterns & Practices • Testable & Maintainable • Open Source • .NET Foundation
- 9. © 2017 @nuits_jp Whatdo you get? • MVVM Support • Commanding • Messaging • Navigation • Page Dialog Service • Dependency Injection • Logging
- 10. © 2017 @nuits_jp Whatdo you get? • MVVM Support • Commanding • Messaging • Navigation • Page Dialog Service • Dependency Injection • Logging

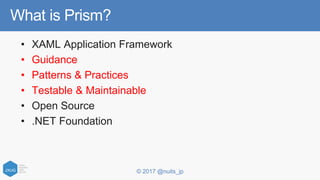

- 11. © 2017 @nuits_jp Whatis Prism? • XAML Application Framework • Guidance • Patterns & Practices • Testable & Maintainable • Open Source • .NET Foundation
- 12.

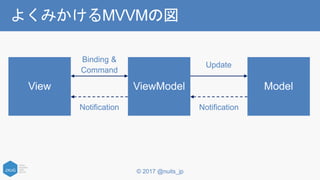

- 13. © 2017 @nuits_jp よくみかけるMVVMの図 Binding& Command Update NotificationNotification
- 14.
- 15. © 2017 @nuits_jp MVVMis PDS Presentaion Domain Separation：PDS
- 16. © 2017 @nuits_jp PDSis SoC Separation of Concerns：SoC Presentaion Domain Separation：PDS

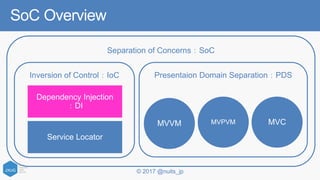

- 17. © 2017 @nuits_jp SoCOverview Separation of Concerns：SoC Presentaion Domain Separation：PDSInversion of Control：IoC
- 18. © 2017 @nuits_jp よくみかけるMVVMの図 Binding& Command Update NotificationNotification

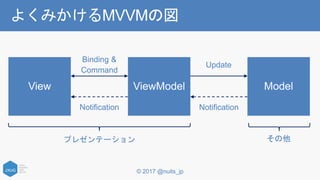

- 19. © 2017 @nuits_jp よくみかけるMVVMの図 Binding& Command Update NotificationNotification プレゼンテーション その他
- 20. © 2017 @nuits_jp 実際の割合 Binding& Command Update NotificationNotification プレゼンテー ション その他

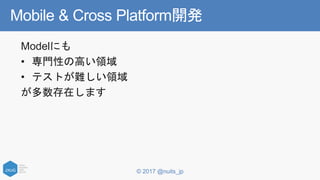

- 21. © 2017 @nuits_jp Mobile& Cross Platform開発 Modelにも • 専門性の高い領域 • テストが難しい領域 が多数存在します
- 22. © 2017 @nuits_jp Mobile& Cross Platformは課題の山 • プラットフォーム依存領域 • 時間 • 非同期処理 • プッシュ通知 • センサー類（位置情報、加速度、カメラ）

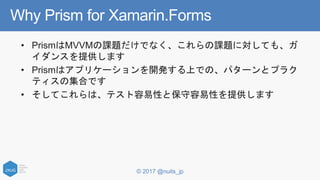

- 23. © 2017 @nuits_jp WhyPrism for Xamarin.Forms • PrismはMVVMの課題だけでなく、これらの課題に対しても、ガ イダンスを提供します • Prismはアプリケーションを開発する上での、パターンとプラク ティスの集合です • そしてこれらは、テスト容易性と保守容易性を提供します

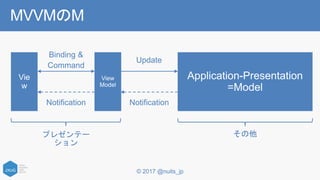

- 24. © 2017 @nuits_jp MVVMのM Binding& Command Update NotificationNotification プレゼンテー ション その他
- 25.

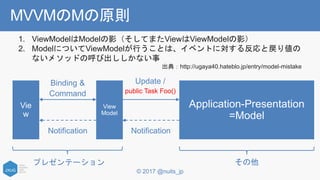

- 26. © 2017 @nuits_jp MVVMのMの原則 Binding& Command Update / public Task Foo() NotificationNotification プレゼンテーション その他 1. ViewModelはModelの影（そしてまたViewはViewModelの影） 2. ModelについてViewModelが行うことは、イベントに対する反応と戻り値の ないメソッドの呼び出ししかない事 出典：http://ugaya40.hateblo.jp/entry/model-mistake
- 27.

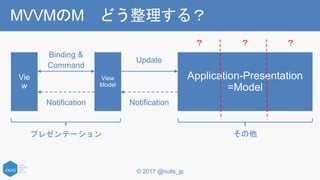

- 28. © 2017 @nuits_jp MVVMのMどう整理する？ Binding & Command Update NotificationNotification プレゼンテーション その他 ？ ？ ？
- 29.

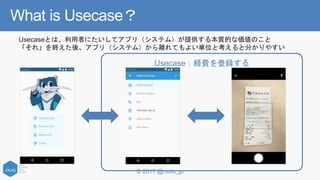

- 30. © 2017 @nuits_jp Whatis Usecase？ Usecase：経費を登録する Usecaseとは、利用者にたいしてアプリ（システム）が提供する本質的な価値のこと 「それ」を終えた後、アプリ（システム）から離れてもよい単位と考えると分かりやすい

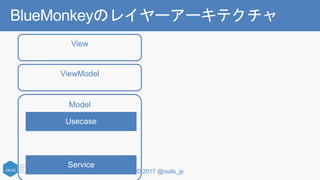

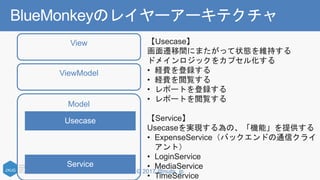

- 31. © 2017 @nuits_jp BlueMonkeyのレイヤーアーキテクチャ View ViewModel Model 【Usecase】 画面遷移間にまたがって状態を維持する ドメインロジックをカプセル化する •経費を登録する • 経費を閲覧する • レポートを登録する • レポートを閲覧する 【Service】 Usecaseを実現する為の、「機能」を提供する • ExpenseService（バックエンドの通信クライ アント） • LoginService • MediaService • TimeService

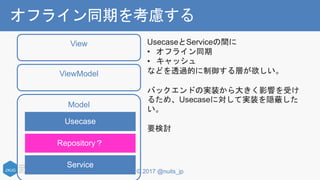

- 32. © 2017 @nuits_jp オフライン同期を考慮する View ViewModel Model UsecaseとServiceの間に •オフライン同期 • キャッシュ などを透過的に制御する層が欲しい。 バックエンドの実装から大きく影響を受け るため、Usecaseに対して実装を隠蔽した い。 要検討
- 33. © 2017 @nuits_jp Bluemonkey コンポーネント図

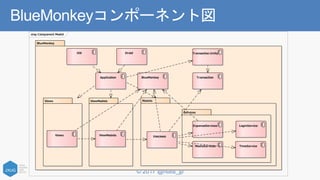

- 34. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity

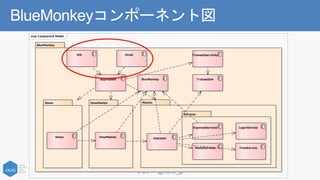

- 35. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity

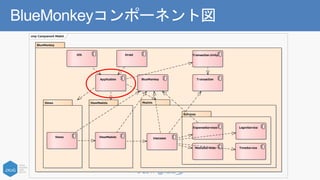

- 36. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity

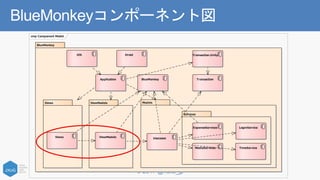

- 37. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity

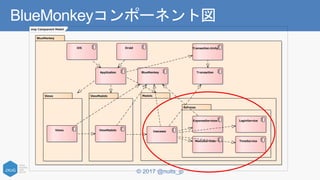

- 38. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity
- 39. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity

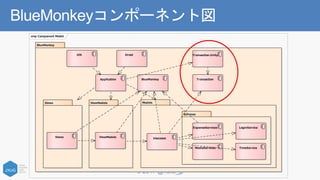

- 40. © 2017 @nuits_jp BlueMonkeyコンポーネント図 cmpComponent Model BlueMonkey ViewModelsViews Models Services Views ViewModels Usecases ExpenseServices LoginService MediaServices TimeService Application DroidiOS BlueMonkey Transaction Transaction.Unity
- 41.
- 42.
- 43.
- 44. © 2017 @nuits_jp 現在未完了の領域 •ユーザーインターフェースへのデザインの適用 • オフライン同期、キャッシュ制御のアーキテクチャの提示 • 検索結果のページング処理 など
- 45. © 2017 @nuits_jp Xamarin技術同人誌 出します！ • う-13 「Xamaritans」 • 超技術書典（in ニコニコ長会議2017）でも
