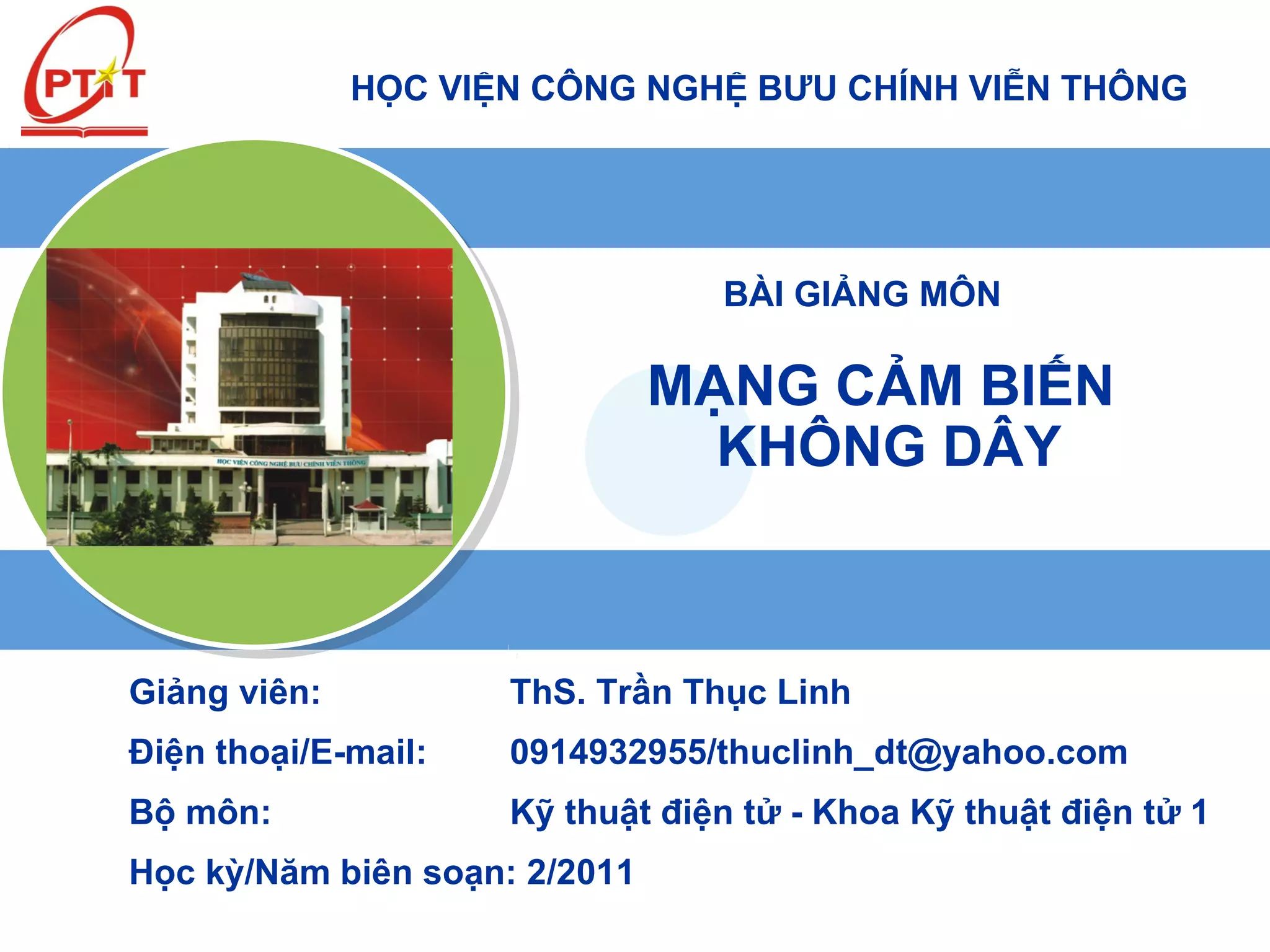

bài giảng MẠNG CẢM BIẾN KHÔNG DÂY

HỌC VIỆN CÔNG NGHỆ BƯU CHÍNH VIỄN THÔNG
BÀI GIẢNG MÔN
MẠNG CẢM BIẾN
KHÔNG DÂY
Giảng viên: ThS. Trần Thục Linh
Điện thoại/E-mail: 0914932955/thuclinh_dt@yahoo.com
Bộ môn: Kỹ thuật điện tử - Khoa Kỹ thuật điện tử 1
Học kỳ/Năm biên soạn: 2/2011

www.ptit.edu.vn GIẢNG VIÊN: ThS. Trần Thục Linh
BỘ MÔN: Kỹ thuật điện tử - KHOA KTĐT1
Trang 2

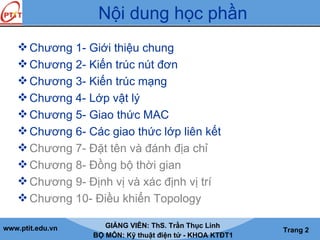

Nội dung học phần
Chương 1- Giới thiệu chung
Chương 2- Kiến trúc nút đơn
Chương 3- Kiến trúc mạng
Chương 4- Lớp vật lý
Chương 5- Giao thức MAC
Chương 6- Các giao thức lớp liên kết
Chương 7- Đặt tên và đánh địa chỉ
Chương 8- Đồng bộ thời gian
Chương 9- Định vị và xác định vị trí
Chương 10- Điều khiển Topology

Trang 3

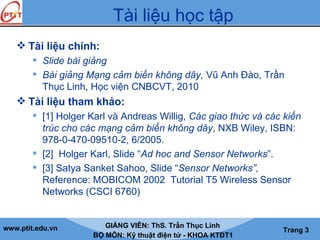

Tài liệu học tập
 Tài liệu chính:
 Slide bài giảng
 Bài giảng Mạng cảm biến không dây, Vũ Anh Đào, Trần
Thục Linh, Học viện CNBCVT, 2010
 Tài liệu tham khảo:
 [1] Holger Karl và Andreas Willig, Các giao thức và các kiến
trúc cho các mạng cảm biến không dây, NXB Wiley, ISBN:
978-0-470-09510-2, 6/2005.
 [2] Holger Karl, Slide “Ad hoc and Sensor Networks”.
 [3] Satya Sanket Sahoo, Slide “Sensor Networks”,
Reference: MOBICOM 2002 Tutorial T5 Wireless Sensor
Networks (CSCI 6760)

Trang 4

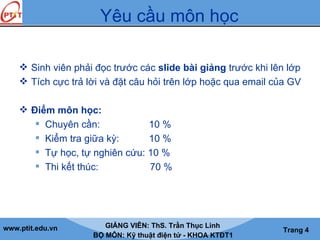

Yêu cầu môn học
 Sinh viên phải đọc trước các slide bài giảng trước khi lên lớp
 Tích cực trả lời và đặt câu hỏi trên lớp hoặc qua email của GV
 Điểm môn học:
 Chuyên cần: 10 %
 Kiểm tra giữa kỳ: 10 %
 Tự học, tự nghiên cứu: 10 %
 Thi kết thúc: 70 %

Trang 5

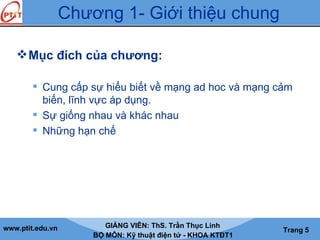

Mục đích của chương:
 Cung cấp sự hiểu biết về mạng ad hoc và mạng cảm
biến, lĩnh vực áp dụng.
 Sự giống nhau và khác nhau
 Những hạn chế
Chương 1- Giới thiệu chung

Trang 6

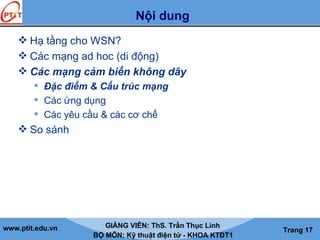

Nội dung
 Hạ tầng cho WSN?
 Các mạng ad hoc (di động)
 Các mạng cảm biến không dây
 So sánh

Trang 7

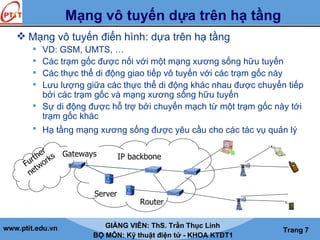

 Mạng vô tuyến điển hình: dựa trên hạ tầng
 VD: GSM, UMTS, …
 Các trạm gốc được nối với một mạng xương sống hữu tuyến
 Các thực thể di động giao tiếp vô tuyến với các trạm gốc này
 Lưu lượng giữa các thực thể di động khác nhau được chuyển tiếp
bởi các trạm gốc và mạng xương sống hữu tuyến
 Sự di động được hỗ trợ bởi chuyển mạch từ một trạm gốc này tới
trạm gốc khác
 Hạ tầng mạng xương sống được yêu cầu cho các tác vụ quản lý
Mạng vô tuyến dựa trên hạ tầng
IP backbone
Server
Router
Further
networks Gateways

Trang 8
 Trong các trường hợp sau:
 Hạ tầng không có sẵn - Vd: trong các vùng có thảm họa hay
thiên tai
 Quá đắt hoặc không thuận tiện cho việc thiết lập mạng? –
Vd: ở các khu vực hẻo lánh hay các công trường lớn
 Không có thời gian để thiết lập mạng? – Vd: trong các chiến
dịch quân sự
Mạng vô tuyến dựa trên hạ tầng- Hạn chế?

Trang 9

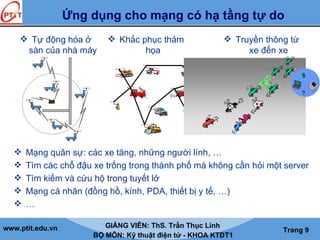

Ứng dụng cho mạng có hạ tầng tự do
 Tự động hóa ở
sàn của nhà máy
 Khắc phục thảm
họa
 Truyền thông từ
xe đến xe
ad
hoc
ad
hoc
 Mạng quân sự: các xe tăng, những người lính, …
 Tìm các chỗ đậu xe trống trong thành phố mà không cần hỏi một server
 Tìm kiếm và cứu hộ trong tuyết lở
 Mạng cá nhân (đồng hồ, kính, PDA, thiết bị y tế, …)
 …

Trang 10

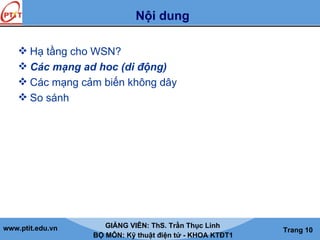

Nội dung
 So sánh

Trang 11

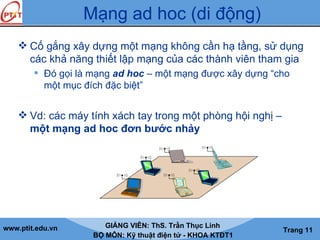

Mạng ad hoc (di động)
 Cố gắng xây dựng một mạng không cần hạ tầng, sử dụng
các khả năng thiết lập mạng của các thành viên tham gia
 Đó gọi là mạng ad hoc – một mạng được xây dựng “cho
một mục đích đặc biệt”
 Vd: các máy tính xách tay trong một phòng hội nghị –
một mạng ad hoc đơn bước nhảy

Trang 12

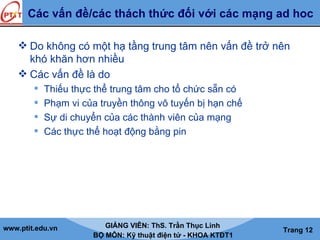

Các vấn đề/các thách thức đối với các mạng ad hoc
 Do không có một hạ tầng trung tâm nên vấn đề trở nên
khó khăn hơn nhiều
 Các vấn đề là do
 Thiếu thực thể trung tâm cho tổ chức sẵn có
 Phạm vi của truyền thông vô tuyến bị hạn chế
 Sự di chuyển của các thành viên của mạng
 Các thực thể hoạt động bằng pin

Trang 13

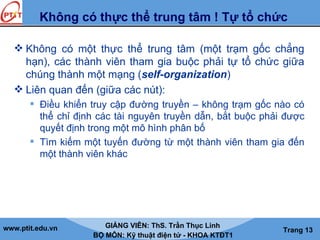

Không có thực thể trung tâm ! Tự tổ chức
 Không có một thực thể trung tâm (một trạm gốc chẳng
hạn), các thành viên tham gia buộc phải tự tổ chức giữa
chúng thành một mạng (self-organization)
 Liên quan đến (giữa các nút):
 Điều khiển truy cập đường truyền – không trạm gốc nào có
thể chỉ định các tài nguyên truyền dẫn, bắt buộc phải được
quyết định trong một mô hình phân bố
 Tìm kiếm một tuyến đường từ một thành viên tham gia đến
một thành viên khác

Trang 14

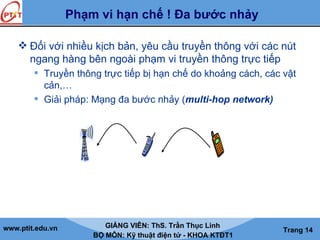

Phạm vi hạn chế ! Đa bước nhảy
 Đối với nhiều kịch bản, yêu cầu truyền thông với các nút
ngang hàng bên ngoài phạm vi truyền thông trực tiếp
 Truyền thông trực tiếp bị hạn chế do khoảng cách, các vật
cản,…
 Giải pháp: Mạng đa bước nhảy (multi-hop network)
?

Trang 15

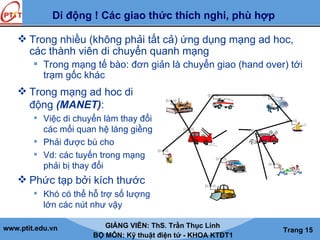

Di động ! Các giao thức thích nghi, phù hợp
 Trong nhiều (không phải tất cả) ứng dụng mạng ad hoc,
các thành viên di chuyển quanh mạng
 Trong mạng tế bào: đơn giản là chuyển giao (hand over) tới
trạm gốc khác
 Trong mạng ad hoc di
động (MANET):
 Việc di chuyển làm thay đổi
các mối quan hệ láng giềng
 Phải được bù cho
 Vd: các tuyến trong mạng
phải bị thay đổi
 Phức tạp bởi kích thước
 Khó có thể hỗ trợ số lượng
lớn các nút như vậy

Trang 16

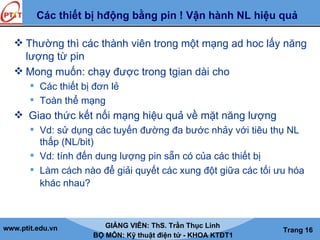

Các thiết bị hđộng bằng pin ! Vận hành NL hiệu quả
 Thường thì các thành viên trong một mạng ad hoc lấy năng
lượng từ pin
 Mong muốn: chạy được trong tgian dài cho
 Các thiết bị đơn lẻ
 Toàn thể mạng
 Giao thức kết nối mạng hiệu quả về mặt năng lượng
 Vd: sử dụng các tuyến đường đa bước nhảy với tiêu thụ NL
thấp (NL/bit)
 Vd: tính đến dung lượng pin sẵn có của các thiết bị
 Làm cách nào để giải quyết các xung đột giữa các tối ưu hóa
khác nhau?

Trang 17
Nội dung
 Đặc điểm & Cấu trúc mạng
 Các ứng dụng
 Các yêu cầu & các cơ chế
 So sánh

Trang 18

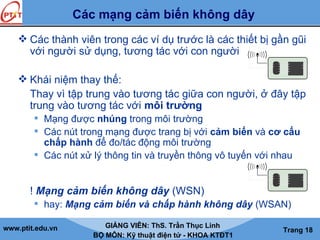

Các mạng cảm biến không dây
 Các thành viên trong các ví dụ trước là các thiết bị gần gũi
với người sử dụng, tương tác với con người
 Khái niệm thay thế:
Thay vì tập trung vào tương tác giữa con người, ở đây tập
trung vào tương tác với môi trường
 Mạng được nhúng trong môi trường
 Các nút trong mạng được trang bị với cảm biến và cơ cấu
chấp hành để đo/tác động môi trường
 Các nút xử lý thông tin và truyền thông vô tuyến với nhau
! Mạng cảm biến không dây (WSN)
 hay: Mạng cảm biến và chấp hành không dây (WSAN)

Trang 19
Đặc điểm
 Số lượng nút cảm biến là khá lớn -> không thể xây dựng một
quy tắc cho địa chỉ toàn cục khi triển khai vì phần điều khiển
cho việc thiết lập ID là cao
 Hầu hết các ứng dụng của mạng cảm biến yêu cầu truyền số
liệu cảm biến từ nhiều nguồn tới một nút gốc
 các nút cảm biến bị hạn chế về công suất, khả năng xử lý và
dung lượng nhớ
 Các nút trong WSN thường có vị trí cố định (một số ứng
dụng: các nút có thể di động)
 Các mạng cảm biến thường phụ thuộc vào ứng dụng
 Vị trí của các nút cảm biến đóng vai trò quan trọng vì việc lựa
chọn số liệu thường dựa vào vị trí
 Số liệu được lựa chọn bởi các nút cảm biến trong WSN
thường dựa vào hiện tượng chung, do đó sẽ có độ dư thừa

Trang 20
Cấu trúc mạng WSN

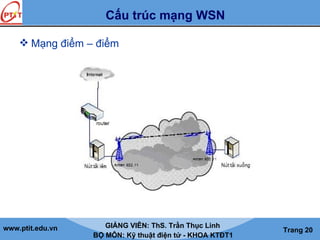

 Mạng điểm – điểm

Trang 21

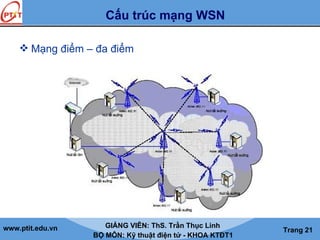

 Mạng điểm – đa điểm

Trang 22
 Mạng đa điểm – đa điểm
Tải bản FULL (file ppt 40 trang):
bit.ly/2LtgFOa
Dự phòng: fb.com/TaiHo123doc.net

Trang 23

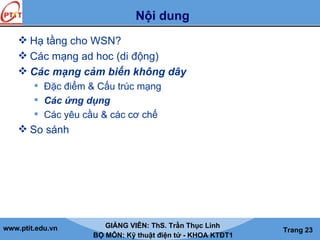

Nội dung
 Đặc điểm & Cấu trúc mạng
 Các ứng dụng
 Các yêu cầu & các cơ chế
 So sánh
Tải bản FULL (file ppt 40 trang): bit.ly/2LtgFOa
Dự phòng: fb.com/TaiHo123doc.net

Trang 24

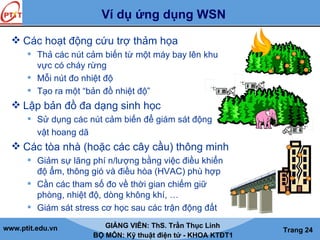

Ví dụ ứng dụng WSN
 Các hoạt động cứu trợ thảm họa
 Thả các nút cảm biến từ một máy bay lên khu
vực có cháy rừng
 Mỗi nút đo nhiệt độ
 Tạo ra một “bản đồ nhiệt độ”
 Lập bản đồ đa dạng sinh học
 Sử dụng các nút cảm biến để giám sát động
vật hoang dã
 Các tòa nhà (hoặc các cây cầu) thông minh
 Giảm sự lãng phí n/lượng bằng việc điều khiển
độ ẩm, thông gió và điều hòa (HVAC) phù hợp
 Cần các tham số đo về thời gian chiếm giữ
phòng, nhiệt độ, dòng không khí, …
 Giám sát stress cơ học sau các trận động đất
