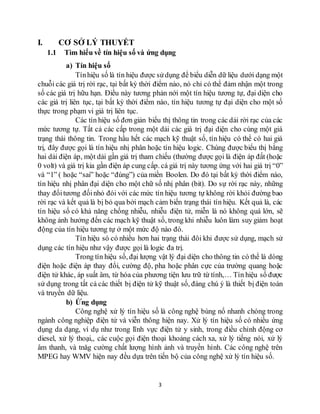

I. CƠ SỞ LÝ THUYẾT
1.1 Tìm hiểu về tín hiệu số và ứng dụng
a) Tín hiệu số
Tínhiệu số là tín hiệu được sửdụng để biểu diễn dữ liệu dưới dạng một
chuỗi các giá trị rời rạc, tại bất kỳ thời điểm nào, nó chỉ có thể đảm nhận một trong
số các giá trị hữu hạn. Điều này tương phản nới một tín hiệu tương tự, đại diện cho
các giá trị liên tục, tại bất kỳ thời điểm nào, tín hiệu tương tự đại diện cho một số
thực trong phạm vi giá trị liên tục.
Các tín hiệu số đơn giản biểu thị thông tin trong các dải rời rạc của các
mức tương tự. Tất cả các cấp trong một dải các giá trị đại diện cho cùng một giá
trạng thái thông tin. Trong hầu hết các mạch kỹ thuật số, tín hiệu có thể có hai giá
trị, đây được gọi là tín hiệu nhị phân hoặc tín hiệu logic. Chúng được biểu thị bằng
hai dải điện áp, một dải gần giá trị tham chiếu (thường được gọi là điện áp đất (hoặc
0 volt) và giá trị kia gần điện áp cung cấp. cá giá trị này tương ứng với hai giá trị “0”
và “1” ( hoặc “sai” hoặc “đúng”) của miền Boolen. Do đó tại bất kỳ thời điểm nào,
tín hiệu nhị phân đại diện cho một chữ số nhị phân (bit). Do sự rời rạc này, những
thay đổitương đốinhỏ đói với các mức tín hiệu tương tự không rời khỏi đường bao
rời rạc và kết quả là bị bỏ qua bởi mạch cảm biến trạng thái tín hiệu. Kết quả là, các
tín hiệu số có khả năng chống nhiễu, nhiễu điện tử, miễn là nó không quá lớn, sẽ
không ảnh hưởng đến các mạch kỹ thuật số, trong khi nhiễu luôn làm suy giảm hoạt
động của tín hiệu tương tự ở một mức độ nào đó.
Tín hiệu só có nhiều hơn hai trạng thái đôi khi được sử dụng, mạch sử
dụng các tín hiệu như vậy được gọi là logic đa trị.
Trong tín hiệu số, đại lượng vật lý đại diện cho thông tin có thể là dòng
điện hoặc điện áp thay đổi, cường độ, pha hoặc phân cực của trường quang hoặc
điện tử khác, áp suất âm, từ hóa của phương tiện lưu trữ từ tính,… Tín hiệu số được
sử dụng trong tất cả các thiết bị điện tử kỹ thuật số, đáng chú ý là thiết bị điện toán
và truyền dữ liệu.
b) Ứng dụng
Công nghệ xử lý tín hiệu số là công nghệ bùng nổ nhanh chóng trong
ngành công nghiệp điện tử và viễn thông hiện nay. Xử lý tín hiệu số có nhiều ứng
dụng da dạng, ví dụ như trong lĩnh vực điện tử y sinh, trong điều chỉnh động cơ
diesel, xử lý thoại,, các cuộc gọi điện thoại khoảng cách xa, xử lý tiếng nói, xử lý
âm thanh, và tnăg cường chất lượng hình ảnh và truyền hình. Các công nghệ trên
MPEG hay WMV hiện nay đều dựa trên tiến bộ của công nghệ xử lý tín hiệu số.

4. 4
1.2 Các cổng logic cơ bản và thuật toán logic
a) Cổng NOT
- Định nghĩa: Cổng NOT là một cổng logic và thường được gọi là
Bộ đệm đảo.
- Ký hiệu
- Bảng trạng thái
- Biểu thức logic: Q =
- Nhận xét: Ngõ vào và ngõ ra có mức logic trái ngược nhau.
b) Cổng AND
- Định nghĩa: Cổng AND là một cổng logic dùng để thực hiện
hàm AND hai hay nhiều biến. Cổng AND có các ngõ tùy thuộc số biến và một ngõ
ra. Ngõ ra của cổng là hàm AND của các biến ngõ vào.
- Ký hiệu
- Bảng trạng thái
- Biểu thức logic: Q = A.B

5. 5
- Nhận xét : Ngõ ra cổng AND chỉ ở mức cao khi tất cả các ngõ
vào lên cao. Khi có một ngõ vào bằng 0, ngõ ra bằng 0 bất chấp các ngõ vào còn
lại.

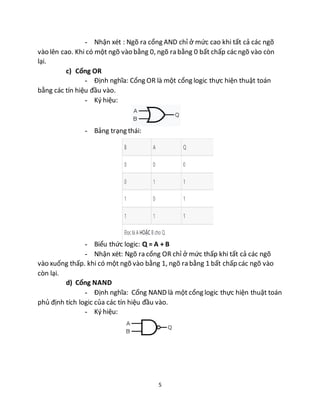

c) Cổng OR
- Định nghĩa: Cổng OR là một cổng logic thực hiện thuật toán
bằng các tín hiệu đầu vào.
- Ký hiệu:
- Bảng trạng thái:
- Biểu thức logic: Q = A + B
- Nhận xét: Ngõ ra cổng OR chỉ ở mức thấp khi tất cả các ngõ
vào xuống thấp. khi có một ngõ vào bằng 1, ngõ ra bằng 1 bất chấp các ngõ vào
còn lại.
d) Cổng NAND
- Định nghĩa: Cổng NAND là một cổng logic thực hiện thuật toán
phủ định tích logic của các tín hiệu đầu vào.
- Ký hiệu:

6. 6

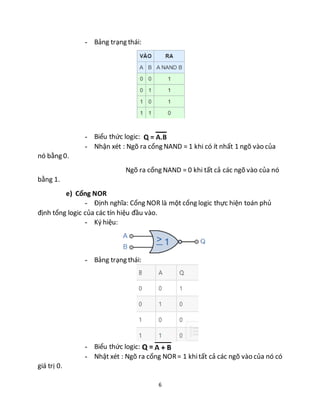

- Bảng trạng thái:
- Biểu thức logic:
- Nhận xét : Ngõ ra cổng NAND = 1 khi có ít nhất 1 ngõ vào của
nó bằng 0.
Ngõ ra cổng NAND = 0 khi tất cả các ngõ vào của nó
bằng 1.
e) Cổng NOR
- Định nghĩa: Cổng NOR là một cổng logic thực hiện toán phủ
định tổng logic của các tín hiệu đầu vào.
- Ký hiệu:
- Bảng trạng thái:
- Biểu thức logic:
- Nhật xét : Ngõ ra cổng NOR= 1 khitất cả các ngõ vào của nó có
giá trị 0.

7. 7
Ngõ ra cổng NOR = 0 khi có ít nhất 1 ngõ vào của nó
có giá trị 1.
1.3 Các ICs và LED 7 thanh trong mạch đếm thuận
a) IC đếm 74LS90 :
- IC74LS90 thuộc họ TTL có công dụng đếm mã nhị phân chia 10
mã hóa BCD. Cứ mỗi xung vào thì IC74LS 90 đếmtiến lên 1 và được mã hóa 4 chân
khi đếm đến 10 thì nó sẽ reset và trở về ban đầu

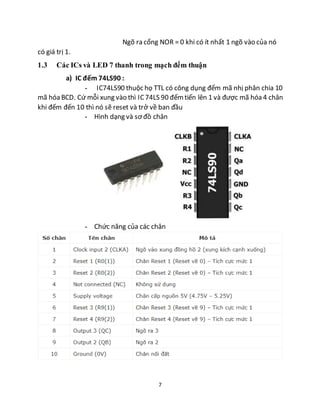

- Hình dạng và sơ đồ chân
- Chức năng của các chân

8. 8
- Hoạt động của IC74LS90 : ICđếm 74LS90 vềcơ bản là mạch
đếm thập phân MOD-10 tạo ra mã BCD ở các ngõ ra. 74LS90 bao gồmbốn flip-
flop JK chủ-tớ được kết nối bên trong để cung cấp mạch đếm MOD-2 (2 trạng thái
đếm) và mạch đếm MOD-5 (5 trạng thái đếm). 74LS90 có một flip-flop độc lập
được điều khiển bởi đầu vào CLKA và ba flip-flop JK tạo thành một bộ đếm không
đồng bộ được điều khiển bởi đầu vào CLKB như hình bên dưới.
- Cấu tạo bên trong IC74LS90:
Bốn ngõ ra của ICđược ký hiệu là QA, QB, QCvà QD. Thứ tự đếm của 74LS90
được kích hoạt bởi cạnh xuống của tín hiệu xung đồng hồ, tức là khi tín hiệu xung
đồng hồ CLK chuyển từ logic 1 (mức CAO) sang logic 0 (mức THẤP) thì xem như có
xung đồng hồ tác động vào mạch đếm.
Các chân ngõ vào bổ sung R1, R2, R3 và R4 là các chân RESET. Khi các ngõ vào
RESET R1 và R2 được kết nối với logic 1, thì mạch đếm sẽ bị RESET trở về 0 (0000)

9. 9
còn khi các ngõ vào R3 và R4 được kết nối với logic 1, thì mạch đếm được RESET
về số 9 (1001) bất kể số đếm hoặc vị trị đếm hiện tại.

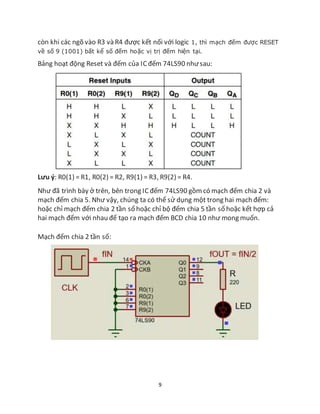

Bảng hoạt động Reset và đếm của ICđếm 74LS90 nhưsau:
Lưu ý: R0(1) = R1, R0(2) = R2, R9(1) = R3, R9(2) = R4.
Như đã trình bày ở trên, bên trong ICđếm 74LS90 gồmcó mạch đếm chia 2 và
mạch đếm chia 5. Như vậy, chúng ta có thể sử dụng một trong hai mạch đếm:
hoặc chỉ mạch đếm chia 2 tần số hoặc chỉ bộ đếm chia 5 tần số hoặc kết hợp cả
hai mạch đếm với nhau để tạo ra mạch đếm BCD chia 10 như mong muốn.
Mạch đếm chia 2 tần số:

10. 10

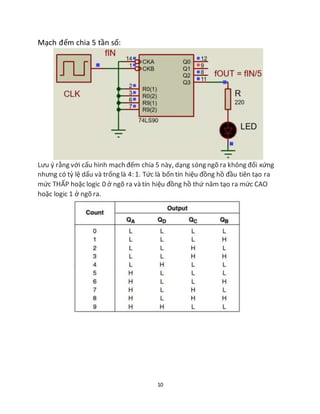

Mạch đếm chia 5 tần số:
Lưu ý rằng với cấu hình mạch đếm chia 5 này, dạng sóng ngõ ra không đối xứng
nhưng có tỷ lệ dấu và trống là 4: 1. Tức là bốn tín hiệu đồng hồ đầu tiên tạo ra
mức THẤP hoặc logic 0 ở ngõ ra và tín hiệu đồng hồ thứ năm tạo ra mức CAO
hoặc logic 1 ở ngõ ra.

11. 11
Mạch đếm chia 10:
b) IC giải mã 74LS47
- 74LS47 là ICđiều khiển hoặc giải mã BCD sang 7 đoạn. Nó chấp
nhận một số thập phân được mã hóa nhị phân làm đầu vào và chuyển đổi nó
thành một mẫu để điều khiển 7 đoạn để hiển thị các chữ số từ 0 đến 9. Số thập
phân được mã hóa nhị phân (BCD) là một kiểu mã hóa trong đó mỗi chữ số của
một số được biểu diễn bằng chuỗinhị phân của chính nó (thường là bốn bit).
IC 74LS47 chấp nhận bốn dòng dữ liệu đầu vào BCD (8421) và tạo ra phần bổ sung
của chúng bên trong. Dữliệu được giải mã bằng bảy cổng AND / OR để điều khiển
trực tiếp LED 7 đoạn. Các đầu ra tương ứng với cấu hình cực dương chung (CA)
của 7 đoạn.
- Hình dạng và sơ đồ chân:

12. 12
LT: Lamp Test
BI: Blank Input
RBO: Ripple Blank Output
RBI: Ripple Blank Input
- Nguyên lý hoạt động: 7447 thường được sử dụng ở 4 chế độ
hoạt động:
1. Sáng bình thường đủ các trạng thái từ 0 ÷ 9 (thường dùng nhất). Chân BI/RBO
phải bỏ trống hoặc nối lên mức cao, chân RBI phải bỏ trống hoặc nối lên mức cao,
chân LT phải bỏ trống hoặc nối lên mức cao.
2. Chân BI/RBO nối xuống mức thấp thì tất các các đoạn của LED đều không sáng
bất chấp trạng thái của các ngõ vào còn lại.
3. Bỏ trạng thái số 0 (khi giá trị BCD tại ngõ vào bằng 0 thì tất cả các đoạn của
LED 7 đoạn đều tắt). Chân RBI ở mức thấp và chân BI/RBO phải bỏ trống (và nó
đóng vai trò là ngõ ra).
4. Chân BI/RBO phải bỏ trống hoặc nối lên mức cao và chân LT phải nối xuống
mức thấp. Tất cả các thanh của LED 7 đoạn đều sáng, bất chấp các ngõ vào BCD.
Dùng để Kiểm tra các đoạn của LED 7 đoạn (còn sáng hay đã chết).
c) IC 74LS00
- IC 74LS00 là một trong những cổng phổ biến cơ bản nhất của
họ các cổng logic. Có ba loại cổng AND, OR và NOT. Tất cả ba cổng đều có mạch
bên trong khác nhau và chúng có những ứng dụng khác nhau ở mọi thiết bị. Bằng
cách kết hợp ba mạch này, chúng ta có thể tạo ra một số cổng khác là NAND,
NOR, XOR và XNOR.

13. 13

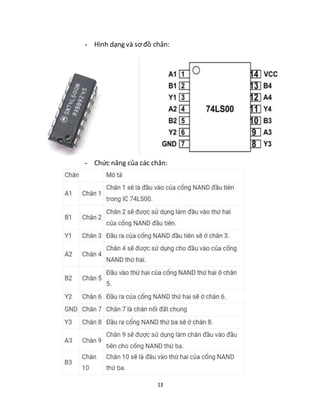

- Hình dạng và sơ đồ chân:
- Chức năng của các chân:

14. 14

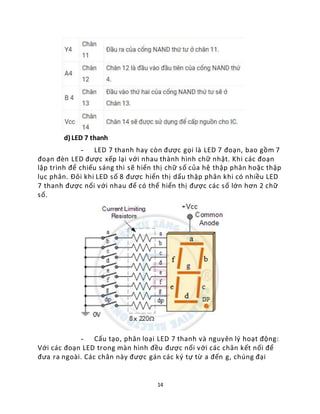

d) LED 7 thanh
- LED 7 thanh hay còn được gọi là LED 7 đoạn, bao gồm 7
đoạn đèn LED được xếp lại với nhau thành hình chữ nhật. Khi các đoạn
lập trình để chiếu sáng thì sẽ hiển thị chữ số của hệ thập phân hoặc thập
lục phân. Đôi khi LED số 8 được hiển thị dấu thập phân khi có nhiều LED
7 thanh được nối với nhau để có thể hiển thị được các số lớn hơn 2 chữ
số.
- Cấu tạo, phân loại LED 7 thanh và nguyên lý hoạt động:
Với các đoạn LED trong màn hình đều được nối với các chân kết nối để
đưa ra ngoài. Các chân này được gán các ký tự từ a đến g, chúng đại

15. 15
diện cho từng LED riêng lẻ. Các chân được kết nối với nhau để có thể tạo
thành một chân chung.
Chân Pin chung hiển thị thường được sử dụng để có thể xác định loại
màn hình LED 7 thanh đó là loại nào. Có 2 loại LED 7 thanh được sử dụng
đó là Cathode chung (CC) và Anode chung (CA):
 Cathode chung (CC): Trong màn hình Cathode chung thì tất cả các cực
Cathode cả các đèn LED được nối chung với nhau với mức logic “0” hoặc
nối Mass (Ground). Các chân còn lại là chân Anode sẽ được nối với tín hiệu
logic mức cao (HIGHT) hay mức logic 1 thông qua 1 điện trở giới hạn dòng
điện để có thể đưa điện áp vào phân cực ở Anode từ a đến G để có thể hiển
thị tùy ý.
 Anode chung (CA): Trong màn hình hiển thị Anodechung, tất cả các kết nối
Anode của LED 7 thanh sẽ được nối với nhau ở mức logic “1”, các phân
đoạn LED riêng lẻ sẽsáng bằng cách áp dụng cho nó một tín hiệu logic “0”
hoặc mức thấp “LOW” thông qua một điện trở giới hạn dòng điện để giúp
phù hợp với các cực Cathode với các đoạn LED cụ thể từ a đến g.

16. 16

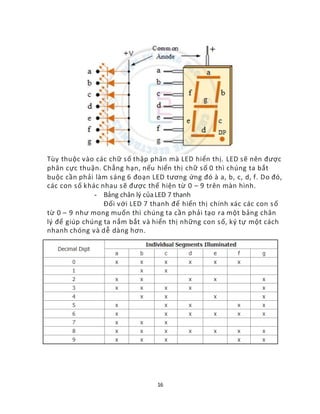

Tùy thuộc vào các chữ số thập phân mà LED hiển thị. LED sẽ nên được
phân cực thuận. Chẳng hạn, nếu hiển thị chữ số 0 thì chúng ta bắt
buộc cần phải làm sáng 6 đoạn LED tương ứng đó à a, b, c, d, f. Do đó,
các con số khác nhau sẽ được thể hiện từ 0 – 9 trên màn hình.
- Bảng chân lý củaLED 7 thanh
Đối với LED 7 thanh để hiển thị chính xác các con số
từ 0 – 9 như mong muốn thì chúng ta cần phải tạo ra một bảng chân
lý để giúp chúng ta nắm bắt và hiển thị những con số, ký tự một cách
nhanh chóng và dễ dàng hơn.

17. 17

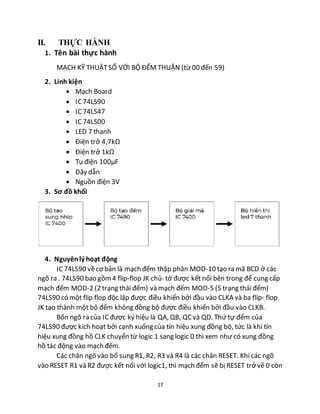

II. THỰC HÀNH
1. Tên bài thực hành
MẠCH KỸ THUẬTSỐ VỚI BỘ ĐẾM THUẬN (từ 00 đến 59)
2. Linh kiện
 Mạch Board
 IC74LS90
 IC 74LS47
 IC74LS00
 LED 7 thanh
 Điện trở 4,7kΩ
 Điện trở 1kΩ
 Tụ điện 100µF
 Dây dẫn
 Nguồn điện 3V
3. Sơ đồ khối
sdffsdfsfsf
4. Nguyênlý hoạt động
IC 74LS90 vềcơ bản là mạch đếm thập phân MOD-10 tạo ra mã BCD ở các
ngõ ra . 74LS90 bao gồm4 flip-flop JK chủ- tớ được kết nối bên trong để cung cấp
mạch đếm MOD-2 (2 trạng thái đếm) và mạch đếm MOD-5 (5 trạng thái đếm)
74LS90 có một flip flop độc lập được điều khiển bởi đầu vào CLKA và ba flip- flop
JK tạo thành một bộ đếm không đồng bộ được điều khiển bởi đầu vào CLKB.
Bốn ngõ ra của ICđược ký hiệu là QA, QB, QCvà QD. Thứ tự đếm của
74LS90 được kích hoạt bởi cạnh xuống của tín hiệu xung đồng bộ, tức là khi tín
hiệu xung đồng hồ CLK chuyển từ logic 1 sang logic 0 thì xem như có xung đồng
hồ tác động vào mạch đếm.
Các chân ngõ vào bổ sung R1, R2, R3 và R4 là các chân RESET. Khi các ngõ
vào RESET R1 và R2 được kết nối với logic1, thì mạch đếm sẽ bị RESET trở về 0 còn

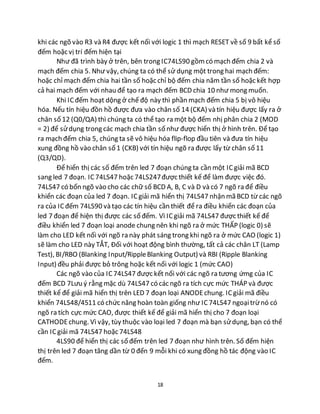

18. 18
khi các ngõ vào R3 và R4 được kết nối với logic 1 thì mạch RESET về số 9 bất kể số
đếm hoặc vị trí đếm hiện tại
Như đã trình bày ở trên, bên trong IC74LS90 gồmcó mạch đếm chia 2 và
mạch đếm chia 5. Như vậy, chúng ta có thể sử dụng một trong hai mạch đếm:
hoặc chỉ mạch đếm chia hai tần số hoặc chỉ bộ đếm chia năm tần số hoặc kết hợp
cả hai mạch đếm với nhau để tạo ra mạch đếm BCD chia 10 như mong muốn.
Khi ICđếm hoạt dộng ở chế độ này thì phần mạch đếm chia 5 bị vô hiệu
hóa. Nếu tín hiệu đồn hồ được đưa vào chân số 14 (CKA) và tín hiệu được lấy ra ở
chân số 12 (Q0/QA) thì chúng ta có thể tạo ra một bộ đếm nhị phân chia 2 (MOD
= 2) để sửdụng trong các mạch chia tần số như được hiển thị ở hình trên. Để tạo
ra mạch đếm chia 5, chúng ta sẽ vô hiệu hóa flip-flop đầu tiên và đưa tín hiệu
xung đồng hồ vào chân số 1 (CKB) với tín hiệu ngõ ra được lấy từ chân số 11
(Q3/QD).
Để hiển thị các số đếm trên led 7 đoạn chúng ta cần một ICgiải mã BCD
sang led 7 đoạn. IC74LS47 hoặc 74LS247được thiết kế để làm được việc đó.
74LS47 có bốn ngõ vào cho các chữ số BCD A, B, C và D và có 7 ngõ ra để điều
khiển các đoạn của led 7 đoạn. ICgiải mã hiển thị 74LS47 nhận mã BCD từ các ngõ
ra của IC đếm 74LS90 và tạo các tín hiệu cần thiết để ra điều khiển các đoạn của
led 7 đoạn để hiện thị được các số đếm. Vì ICgiải mã 74LS47 được thiết kế để
điều khiển led 7 đoạn loại anode chung nên khi ngõ ra ở mức THẤP (logic 0) sẽ
làm cho LED kết nối với ngõ ra này phát sáng trong khi ngõ ra ở mức CAO (logic 1)
sẽ làm cho LED này TẮT, Đối với hoạt động bình thường, tất cả các chân LT (Lamp
Test), BI/RBO (Blanking Input/RippleBlanking Output) và RBI (Ripple Blanking
Input) đều phải được bỏ trông hoặc kết nối với logic 1 (mức CAO)
Các ngõ vào của IC74LS47 được kết nối với các ngõ ra tương ứmg của IC
đếm BCD 7Lưu ý rằng mặc dù 74LS47 có các ngõ ra tích cực mức THÁP và được
thiết kể để giải mã hiển thị trên LED 7 đoạn loại ANODEchung. ICgiải mã điều
khiển 74LS48/4511 có chức năng hoàn toàn giống như IC74LS47 ngoạitrừnó có
ngõ ra tích cực mức CAO, được thiết kế để giải mã hiển thị cho 7 đoạn loại
CATHODEchung. Vì vậy, tùy thuộc vào loại led 7 đoạn mà bạn sửdụng, bạn có thể
cần IC giải mã 74LS47 hoặc 74LS48
4LS90 để hiển thị các số đếm trên led 7 đoạn như hình trên. Số đếm hiện
thị trên led 7 đoạn tăng dần từ 0 đến 9 mỗi khi có xung đồng hồ tác động vào IC
đếm.

19. 19
Mạch của chúng ta là một mạch đếm số đơn giản hiển thị các số đếm từ 0
đến 9 sử dụng ICđếm 74LS90 và ICgiải mã BCD sang led 7 đoạn 74LS47. Đểđếm
hơn 10 thì chúng ta sẽ cần ghép hai ICđếm BCD lại với cho nhau.
Bộ đếm BCD gồm 2 chữ số sẽ được tính theo số thập phân tư 00 đến 59
(0000 0000 đến 101 1001) và sau đó sẽ tự động RESET về 00, Lưu ý rằng mặc dù
đó sẽ là bộ đếm 2 chữ số, các giá trị đại diện cho các số thập lục phân từ A đến F
không hợp lệ trong mã này.

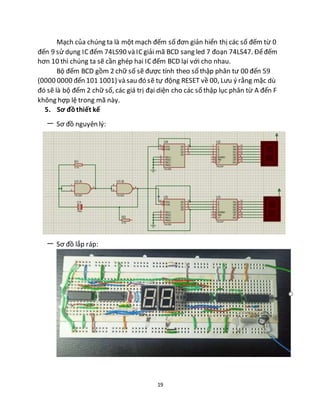

5. Sơ đồthiết kế
 Sơ đồ nguyên lý:
 Sơ đồ lắp ráp:

20. 20
