1. ATHENA
Báo Cáo Tuần
Đề tài:
Nghiên Cứu Cơ Chế Routing Mô Phỏng Trên Nền
GNS3
Hướng dẫn: Võ Đỗ Thắng
Trình bày: Phạm Trần Minh Triết

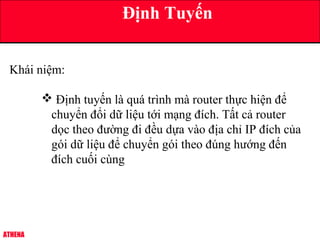

2. ATHENA
Định Tuyến
Khái niệm:
 Định tuyến là quá trình mà router thực hiện để
chuyển đổi dữ liệu tới mạng đích. Tất cả router
dọc theo đường đi đều dựa vào địa chỉ IP đích của
gói dữ liệu để chuyển gói theo đúng hướng đến
đích cuối cùng

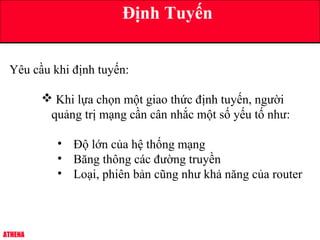

3. ATHENA
Định Tuyến
Yêu cầu khi định tuyến:
 Khi lựa chọn một giao thức định tuyến, người
quảng trị mạng cần cân nhắc một số yếu tố như:
• Độ lớn của hệ thống mạng
• Băng thông các đường truyền
• Loại, phiên bản cũng như khả năng của router

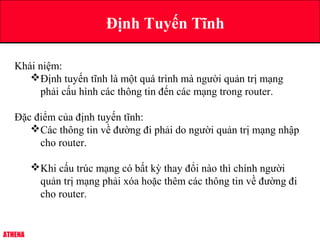

4. ATHENA
Định Tuyến Tĩnh
Khái niệm:
Định tuyến tĩnh là một quá trình mà người quản trị mạng
phải cấu hình các thông tin đến các mạng trong router.
Đặc điểm của định tuyến tĩnh:
Các thông tin về đường đi phải do người quản trị mạng nhập
cho router.
Khi cấu trúc mạng có bất kỳ thay đổi nào thì chính người
quản trị mạng phải xóa hoặc thêm các thông tin về đường đi
cho router.

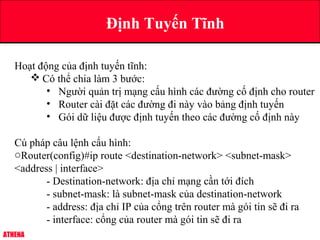

5. ATHENA
Định Tuyến Tĩnh
Hoạt động của định tuyến tĩnh:
 Có thể chia làm 3 bước:
• Người quản trị mạng cấu hình các đường cố định cho router
• Router cài đặt các đường đi này vào bảng định tuyến
• Gói dữ liệu được định tuyến theo các đường cố định này
Cú pháp câu lệnh cấu hình:
oRouter(config)#ip route <destination-network> <subnet-mask>
<address | interface>
- Destination-network: địa chỉ mạng cần tới đích
- subnet-mask: là subnet-mask của destination-network
- address: địa chỉ IP của cổng trên router mà gói tin sẽ đi ra
- interface: cổng của router mà gói tin sẽ đi ra

6. ATHENA
Định Tuyến Động
Khái niệm:
Định tuyến tĩnh là một quá trình cho phép router này chia sẻ
các thông tin định tuyến mà nó biết cho các router khác. Từ
đó các router có thể xây dựng và bảo trì bảng định tuyến của
nó. Một số giao thức định tuyến động RIP, IGRP, EIGRP,
OSPF, IS-IS, BGP…
Mục đích của định tuyến động:
Xây dựng bảo trì bảng định tuyến
Quản lý thông tin nhận được từ các router khác, thông tin từ
cấu hình của các cổng giao tiếp và thông tin cấu hình đường
cố định.

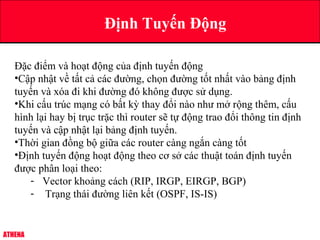

7. ATHENA
Định Tuyến Động
Đặc điểm và hoạt động của định tuyến động
•Cập nhật về tất cả các đường, chọn đường tốt nhất vào bảng định
tuyến và xóa đi khi đường đó không được sử dụng.
•Khi cấu trúc mạng có bất kỳ thay đổi nào như mở rộng thêm, cấu
hình lại hay bị trục trặc thì router sẽ tự động trao đổi thông tin định
tuyến và cập nhật lại bảng định tuyến.
•Thời gian đồng bộ giữa các router càng ngắn càng tốt
•Định tuyến động hoạt động theo cơ sở các thuật toán định tuyến
được phân loại theo:
- Vector khoảng cách (RIP, IRGP, EIRGP, BGP)
- Trạng thái đường liên kết (OSPF, IS-IS)

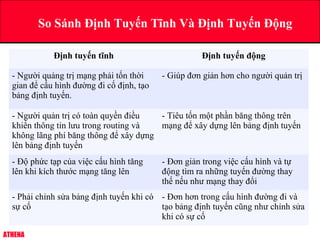

8. ATHENA
So Sánh Định Tuyến Tĩnh Và Định Tuyến Động
Định tuyến tĩnh Định tuyến động
- Người quảng trị mạng phải tốn thời
gian để cấu hình đường đi cố định, tạo
bảng định tuyến.
- Giúp đơn giản hơn cho người quản trị
- Người quản trị có toàn quyền điều
khiển thông tin lưu trong routing và
không lãng phí băng thông để xây dựng
lên bảng định tuyến
- Tiêu tốn một phần băng thông trên
mạng để xây dựng lên bảng định tuyến
- Độ phức tạp của việc cấu hình tăng
lên khi kích thước mạng tăng lên
- Đơn giản trong việc cấu hình và tự
động tìm ra những tuyến đường thay
thế nếu như mạng thay đổi
- Phải chỉnh sửa bảng định tuyến khi có
sự cố
- Đơn hơn trong cấu hình đường đi và
tạo bảng định tuyến cũng như chỉnh sửa
khi có sự cố

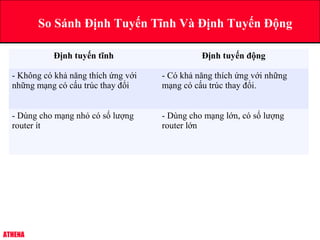

9. ATHENA
So Sánh Định Tuyến Tĩnh Và Định Tuyến Động
Định tuyến tĩnh Định tuyến động
- Không có khả năng thích ứng với
những mạng có cấu trúc thay đổi
- Có khả năng thích ứng với những
mạng có cấu trúc thay đổi.
- Dùng cho mạng nhỏ có số lượng
router ít
- Dùng cho mạng lớn, có số lượng
router lớn

10. ATHENA
So Sánh Định Tuyến Tĩnh Và Định Tuyến Động
Định tuyến tĩnh Định tuyến động
- Không có khả năng thích ứng với
những mạng có cấu trúc thay đổi
- Có khả năng thích ứng với những
mạng có cấu trúc thay đổi.
- Dùng cho mạng nhỏ có số lượng
router ít
- Dùng cho mạng lớn, có số lượng
router lớn
