Định tuyến là quá trình tìm được đi của một gói tin và forward. Định tuyến dựa vào địa chỉ IP đích + các yếu tố khác của gói tin như source, protocol, port, thậm chí cả payload được gọi là Policy Routing.

1. AN INTRODUCTION TO LINUX POLICY
ROUTING

2. Traditional IPv4 Routing
Trường hợp đơn giản nhất. T-D
- Định tuyến là quá trình tìm đường đi của một gói tin và forward
- Định tuyến truyền thống dựa nào địa chỉ IP đích trong IP header để
chọn ra tuyến đường phù hợp.
=> Tất cả các traffic đến cùng 1 đích đều đi chung một đường.

3. Policy Routing Theory
TM
Bạn lái xe ra đường => gặp ngã ba => chỉ có rẽ trái hoặc rẽ phải.
Rẽ bên nào phụ thuộc vào việc bạn muốn đi đâu.
=> Định tuyến dựa trên đích đến

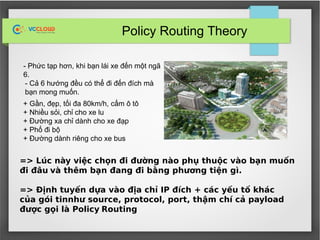

4. Policy Routing Theory
- Phức tạp hơn, khi bạn lái xe đến một ngã
6.
- Cả 6 hướng đều có thể đi đến đích mà
bạn mong muốn.
+ Gần, đẹp, tối đa 80km/h, cấm ô tô
+ Nhiều sỏi, chỉ cho xe lu
+ Đường xa chỉ dành cho xe đạp
+ Phố đi bộ
+ Đường dành riêng cho xe bus
=> Lúc này việc chọn đi đường nào phụ thuộc vào bạn muốn
đi đâu và thêm bạn đang đi bằng phương tiện gì.
=> Định tuyến dựa vào địa chỉ IP đích + các yếu tố khác
của gói tinnhư source, protocol, port, thậm chí cả payload
được gọi là Policy Routing

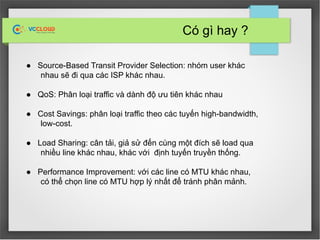

5. Có gì hay ?
● Source-Based Transit Provider Selection: nhóm user khác
nhau sẽ đi qua các ISP khác nhau.
● QoS: Phân loại traffic và dành độ ưu tiên khác nhau
● Cost Savings: phân loại traffic theo các tuyến high-bandwidth,
low-cost.
● Load Sharing: cân tải, giả sử đến cùng một đích sẽ load qua
nhiều line khác nhau, khác với định tuyến truyền thống.
● Performance Improvement: với các line có MTU khác nhau,
có thể chọn line có MTU hợp lý nhất để tránh phân mảnh.

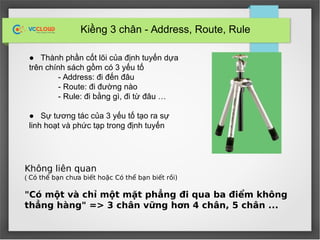

6. Kiềng 3 chân - Address, Route, Rule
● Thành phần cốt lõi của định tuyến dựa
trên chính sách gồm có 3 yếu tố
- Address: đi đến đâu
- Route: đi đường nào
- Rule: đi bằng gì, đi từ đâu …
● Sự tương tác của 3 yếu tố tạo ra sự
linh hoạt và phức tạp trong định tuyến
Không liên quan
( Có thể bạn chưa biết hoặc Có thể bạn biết rồi)
"Có một và chỉ một mặt phẳng đi qua ba điểm không
thẳng hàng" => 3 chân vững hơn 4 chân, 5 chân ...

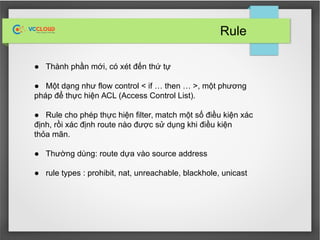

7. Rule
● Thành phần mới, có xét đến thứ tự
● Một dạng như flow control < if … then … >, một phương
pháp để thực hiện ACL (Access Control List).
● Rule cho phép thực hiện filter, match một số điều kiện xác
định, rồi xác định route nào được sử dụng khi điều kiện
thỏa mãn.
● Thường dùng: route dựa vào source address
● rule types : prohibit, nat, unreachable, blackhole, unicast

8. Multiple Routing Tables
● Bạn có 3 đường đến FILESERVER : slow_link, medium_link, fast_link
● Nhóm HCNS chỉ tải các file dung lượng thấp (word, excel) => có thể
dùng slow_link
● Nhóm VCCLOUD tải các file image (iso) => cần fast_link
● Nếu chỉ có 1 bảng định tuyến, bạn chỉ có thể có 1 route đến
FILESERVER. Bạn chọn slow_link hay fast_link.
=> Sử dụng multipe routing table. Bảng A chứa slow_link, bảng B
chưa fast_link, kết hợp rule
● ip rule add from HCNS to FILESERVER table A
● ip rule add from VCCLOUD to FILESERVER table B

9. Routing tables được định nghĩa trong: /etc/iproute2/rt_table

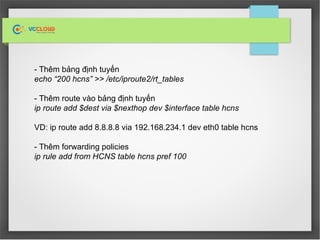

10. - Thêm bảng định tuyến
echo “200 hcns” >> /etc/iproute2/rt_tables
- Thêm route vào bảng định tuyến
ip route add $dest via $nexthop dev $interface table hcns
VD: ip route add 8.8.8.8 via 192.168.234.1 dev eth0 table hcns
- Thêm forwarding policies
ip rule add from HCNS table hcns pref 100

11. ip rule (simplified) usage
● ip rule add - insert a new rule ip rule
● ip rule delete - delete a rule
from PREFIX: select the source prefix to match.
to PREFIX: select the destination prefix to match.
Iif NAME: select the incoming device to match.
Oif NAME: select the outgoing device to match.
Tos TOS: select the TOS value to match.
Fwmark MARK: select the fwmark value to match.
priority PREFERENCE the priority of this rule.
Table TABLEID: the routing table identifier to lookup if the rule
selector matches.
● ip rule flush - also dumps all the deleted rules
● ip rule show - list rules

12. ● Khi gói tin đến router, kernel sẽ tìm route phù hợp dựa trên các rule
trong hệ thống. Bắt đầu từ highest priority , rule có prefer là 0.
● Nếu không tìm thấy route trong rule này, sẽ tiếp tục tìm trong các
rule khác match với gói tin đó cho đến hết.
● Priority: 0, Selector: match anything, routes for local and broadcast
addresses. Rule 0 is special. It cannot be deleted or overridden.
● Priority: 32766, Selector: match anything, Action: lookup routing
table main (ID 254). The main table is the normal routing table
containing all non-policy routes. This rule may be deleted and/or
overridden with other ones by the administrator.
● Priority: 32767, Selector: match anything, Action: lookup routing
table default(ID 253). The default table is empty. It is reserved
for some post-processing if no previous default rules selected the
packet. This rule may also be deleted

13. PBR simple set-up
● Specification
* Traffic from LAN A => link_slow
* Traffic from LAN B => link_fast
* Traffic from LAN A, host 10.0.0.101 => link_fast
● Suggested workflow
* Define how many tables we need
* Add and configure any extra routing table
* Set the policies pointing to any extra table
(attention to the rule priorities!!!)

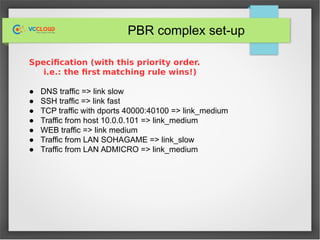

14. PBR complex set-up
Specification (with this priority order.
i.e.: the first matching rule wins!)
● DNS traffic => link slow
● SSH traffic => link fast
● TCP traffic with dports 40000:40100 => link_medium
● Traffic from host 10.0.0.101 => link_medium
● WEB traffic => link medium
● Traffic from LAN SOHAGAME => link_slow
● Traffic from LAN ADMICRO => link_medium

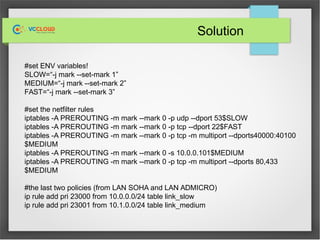

15. Solution
#set ENV variables!
SLOW=“-j mark --set-mark 1”
MEDIUM=“-j mark --set-mark 2”
FAST=“-j mark --set-mark 3”
#set the netfilter rules
iptables -A PREROUTING -m mark --mark 0 -p udp --dport 53$SLOW
iptables -A PREROUTING -m mark --mark 0 -p tcp --dport 22$FAST
iptables -A PREROUTING -m mark --mark 0 -p tcp -m multiport --dports40000:40100
$MEDIUM
iptables -A PREROUTING -m mark --mark 0 -s 10.0.0.101$MEDIUM
iptables -A PREROUTING -m mark --mark 0 -p tcp -m multiport --dports 80,433
$MEDIUM
#the last two policies (from LAN SOHA and LAN ADMICRO)
ip rule add pri 23000 from 10.0.0.0/24 table link_slow
ip rule add pri 23001 from 10.1.0.0/24 table link_medium

16. Solution
# create the extra tables
echo "200 link_slow" >> /etc/iproute2/rt_tables
echo "201 link_medium" >> /etc/iproute2/rt_tables
# add the default routes to the new tables
ip route add default via 1.0.0.2 table link_slow
ip route add default via 3.0.0.2 table link_medium
# add the routing policies.
ip rule add pri 20000 fwmark 1 table link_slow
ip rule add pri 21000 fwmark 2 table link_medium
ip rule add pri 22000 fwmark 3 table main

17. Truy cập blog.vccloud.vn để xem thêm các bài viết hấp dẫn khác.
