Trạm BTS (Base Transceiver Station) bao gồm các anten định hướng chia thành các sector, chịu trách nhiệm phát và thu tín hiệu vô tuyến cho các thiết bị di động. Cấu trúc của BTS bao gồm các bộ phận như máy thu phát, bộ codec và chức năng điều khiển, đảm bảo quản lý tín hiệu và duy trì kết nối trong mạng di động. Các thành phần này hoạt động cùng nhau để xử lý và truyền tải tín hiệu qua các giao thức điều khiển và bảo trì mạng.

1. Nhóm 2

2. Thế nào là
trạm BTS ?

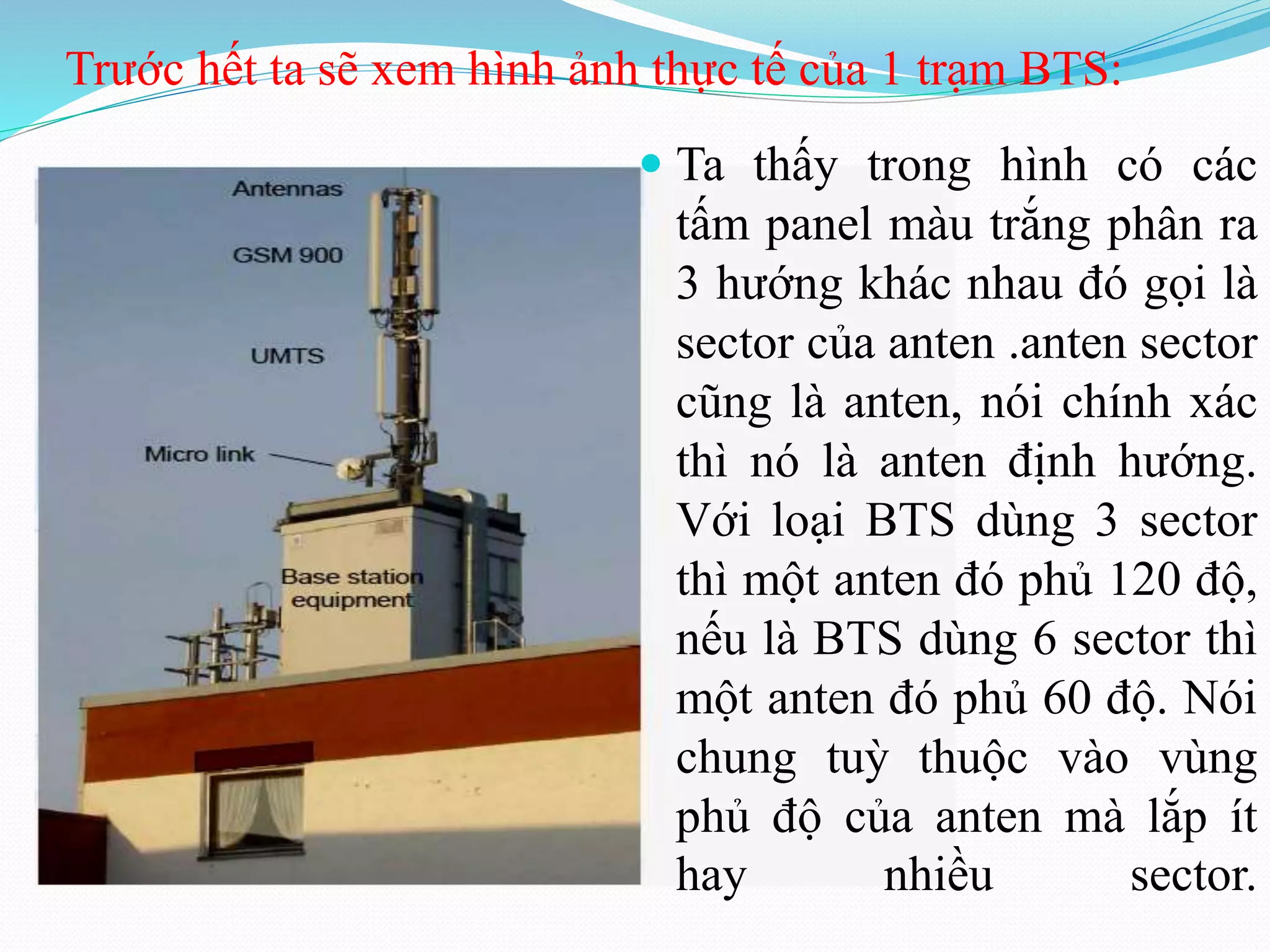

3. Trước hết ta sẽ xem hình ảnh thực tế của 1 trạm BTS:
 Ta thấy trong hình có các
tấm panel màu trắng phân ra
3 hướng khác nhau đó gọi là
sector của anten .anten sector
cũng là anten, nói chính xác
thì nó là anten định hướng.
Với loại BTS dùng 3 sector
thì một anten đó phủ 120 độ,
nếu là BTS dùng 6 sector thì
một anten đó phủ 60 độ. Nói
chung tuỳ thuộc vào vùng
phủ độ của anten mà lắp ít
hay nhiều sector.

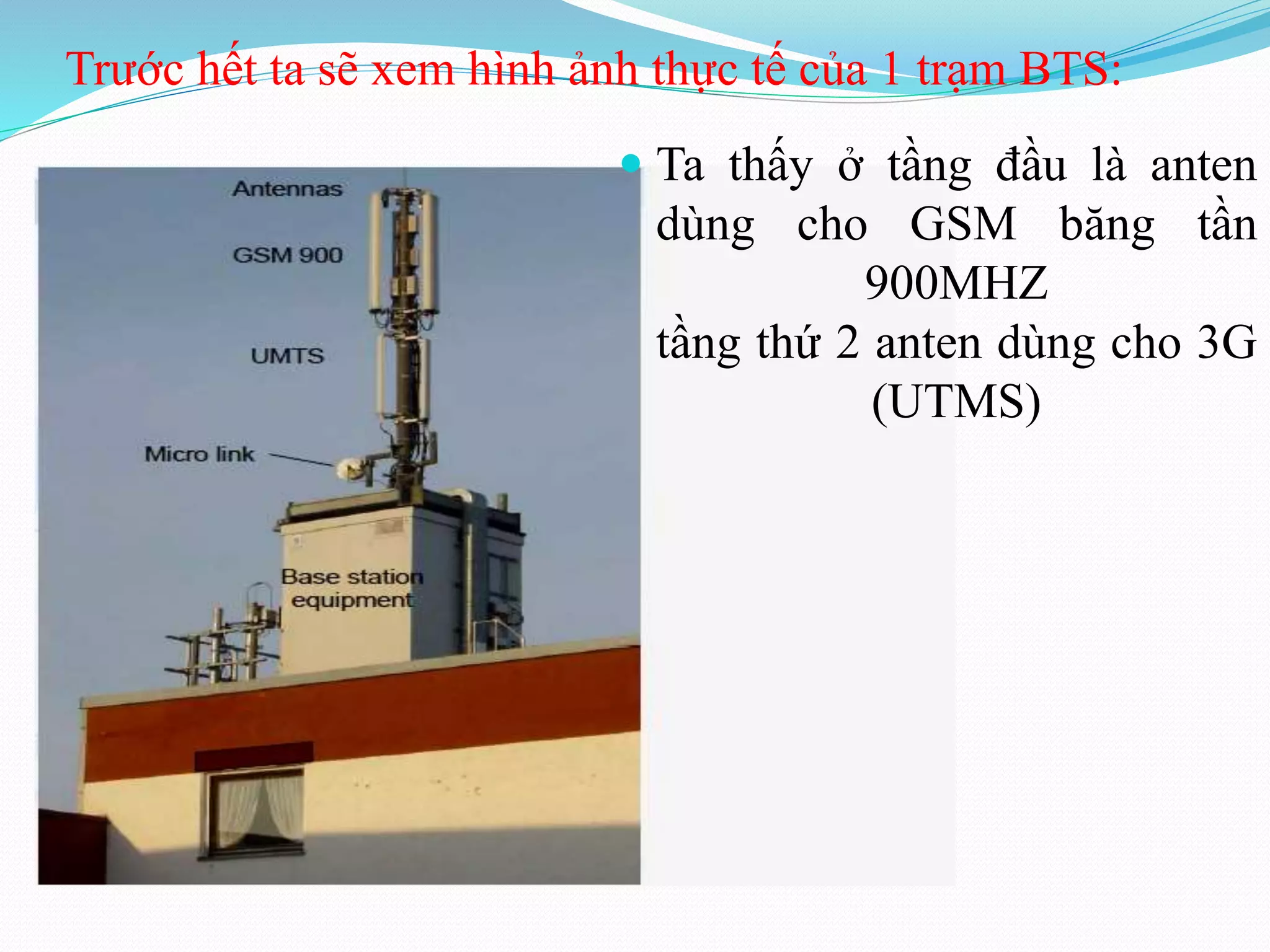

4. Trước hết ta sẽ xem hình ảnh thực tế của 1 trạm BTS:
 Ta thấy ở tầng đầu là anten
dùng cho GSM băng tần
900MHZ
tầng thứ 2 anten dùng cho 3G
(UTMS)

5. Cấu tạo 1 sector

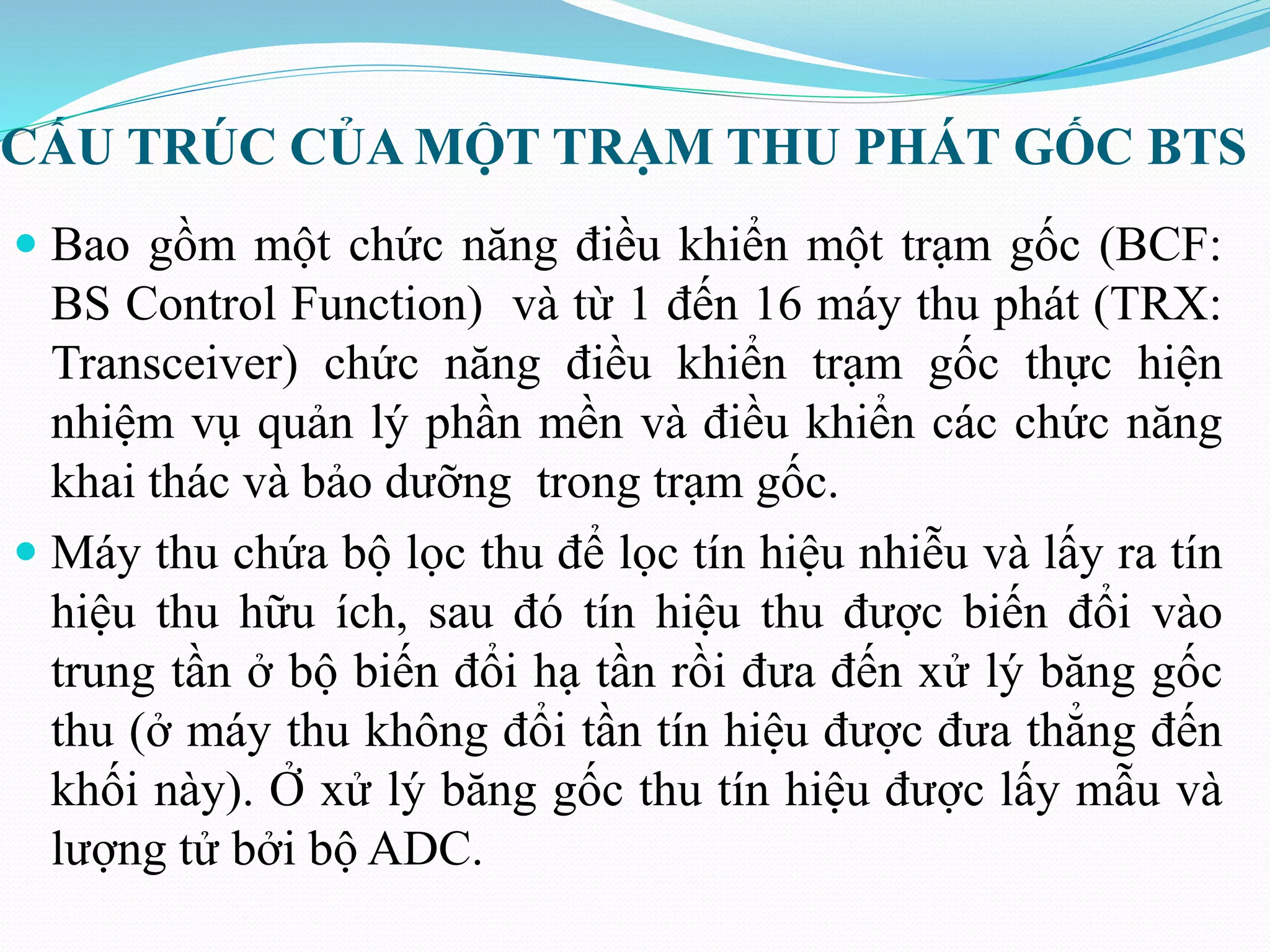

6. CẤU TRÚC CỦA MỘT TRẠM THU PHÁT GỐC BTS
 Bao gồm một chức năng điều khiển một trạm gốc (BCF:
BS Control Function) và từ 1 đến 16 máy thu phát (TRX:
Transceiver) chức năng điều khiển trạm gốc thực hiện
nhiệm vụ quản lý phần mền và điều khiển các chức năng
khai thác và bảo dưỡng trong trạm gốc.
 Máy thu chứa bộ lọc thu để lọc tín hiệu nhiễu và lấy ra tín
hiệu thu hữu ích, sau đó tín hiệu thu được biến đổi vào
trung tần ở bộ biến đổi hạ tần rồi đưa đến xử lý băng gốc
thu (ở máy thu không đổi tần tín hiệu được đưa thẳng đến
khối này). Ở xử lý băng gốc thu tín hiệu được lấy mẫu và
lượng tử bởi bộ ADC.

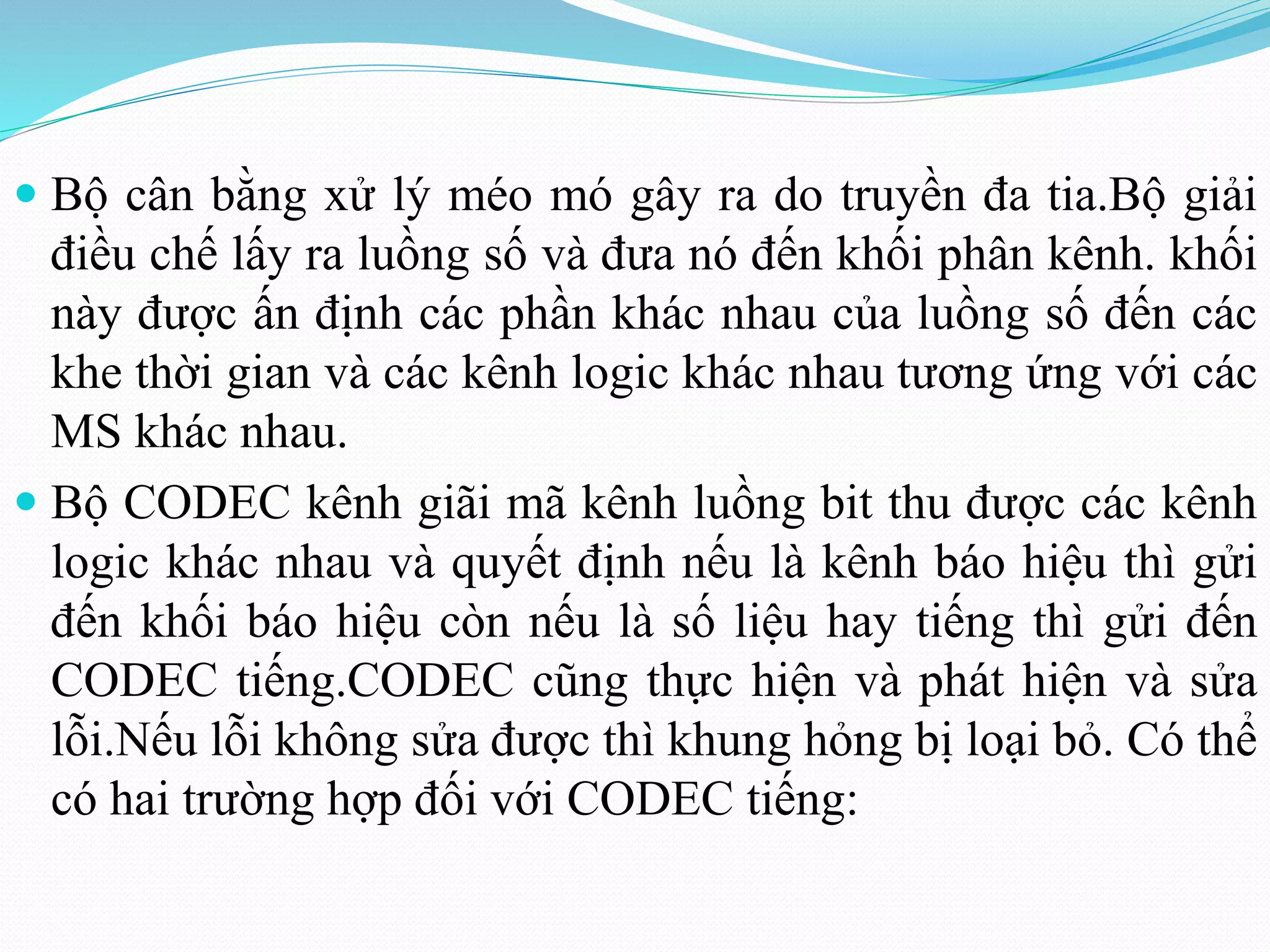

7.  Bộ cân bằng xử lý méo mó gây ra do truyền đa tia.Bộ giải
điều chế lấy ra luồng số và đưa nó đến khối phân kênh. khối
này được ấn định các phần khác nhau của luồng số đến các
khe thời gian và các kênh logic khác nhau tương ứng với các
MS khác nhau.
 Bộ CODEC kênh giãi mã kênh luồng bit thu được các kênh
logic khác nhau và quyết định nếu là kênh báo hiệu thì gửi
đến khối báo hiệu còn nếu là số liệu hay tiếng thì gửi đến
CODEC tiếng.CODEC cũng thực hiện và phát hiện và sửa
lỗi.Nếu lỗi không sửa được thì khung hỏng bị loại bỏ. Có thể
có hai trường hợp đối với CODEC tiếng:

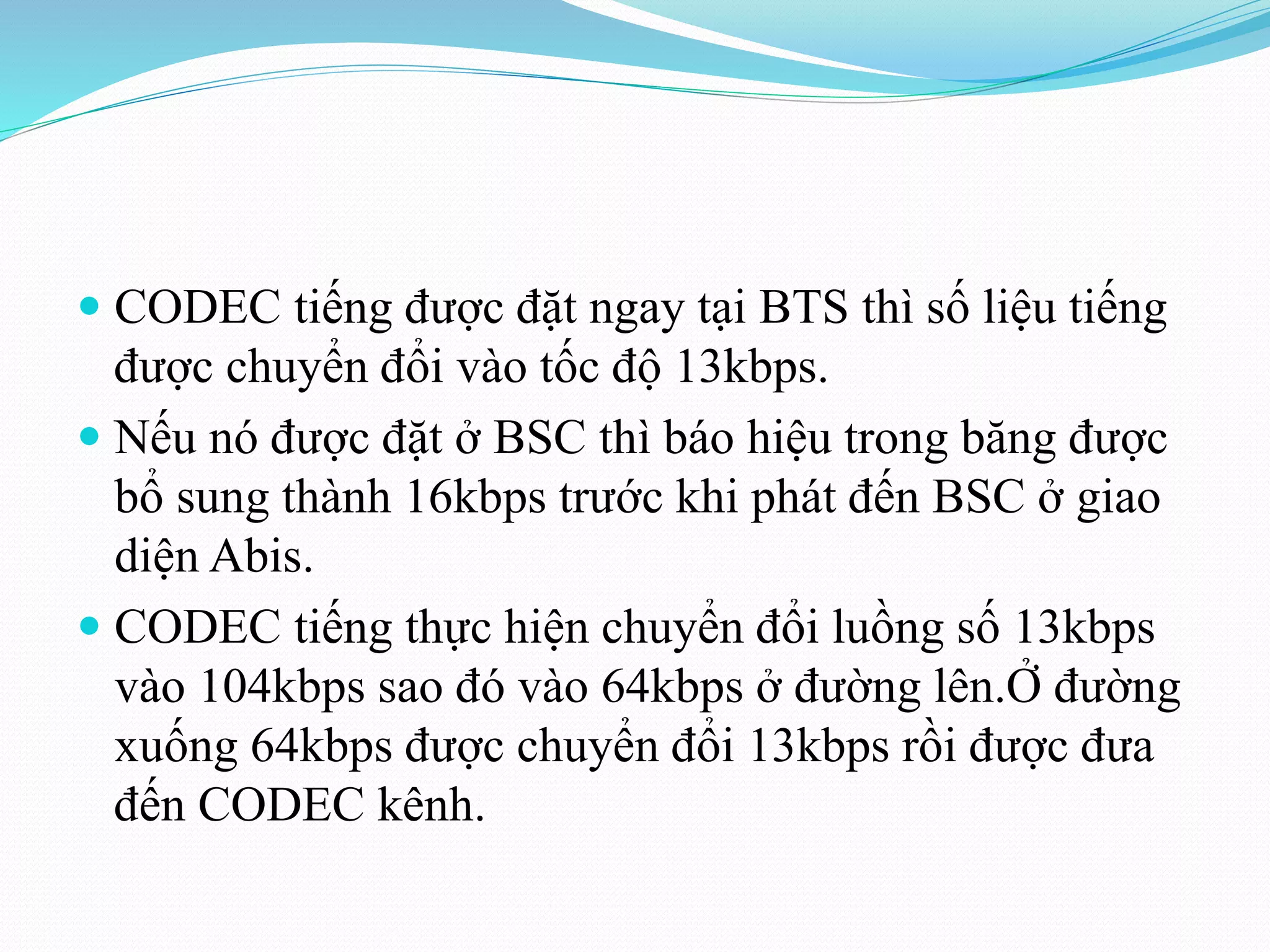

8.  CODEC tiếng được đặt ngay tại BTS thì số liệu tiếng
được chuyển đổi vào tốc độ 13kbps.
 Nếu nó được đặt ở BSC thì báo hiệu trong băng được
bổ sung thành 16kbps trước khi phát đến BSC ở giao
diện Abis.
 CODEC tiếng thực hiện chuyển đổi luồng số 13kbps
vào 104kbps sao đó vào 64kbps ở đường lên.Ở đường
xuống 64kbps được chuyển đổi 13kbps rồi được đưa
đến CODEC kênh.

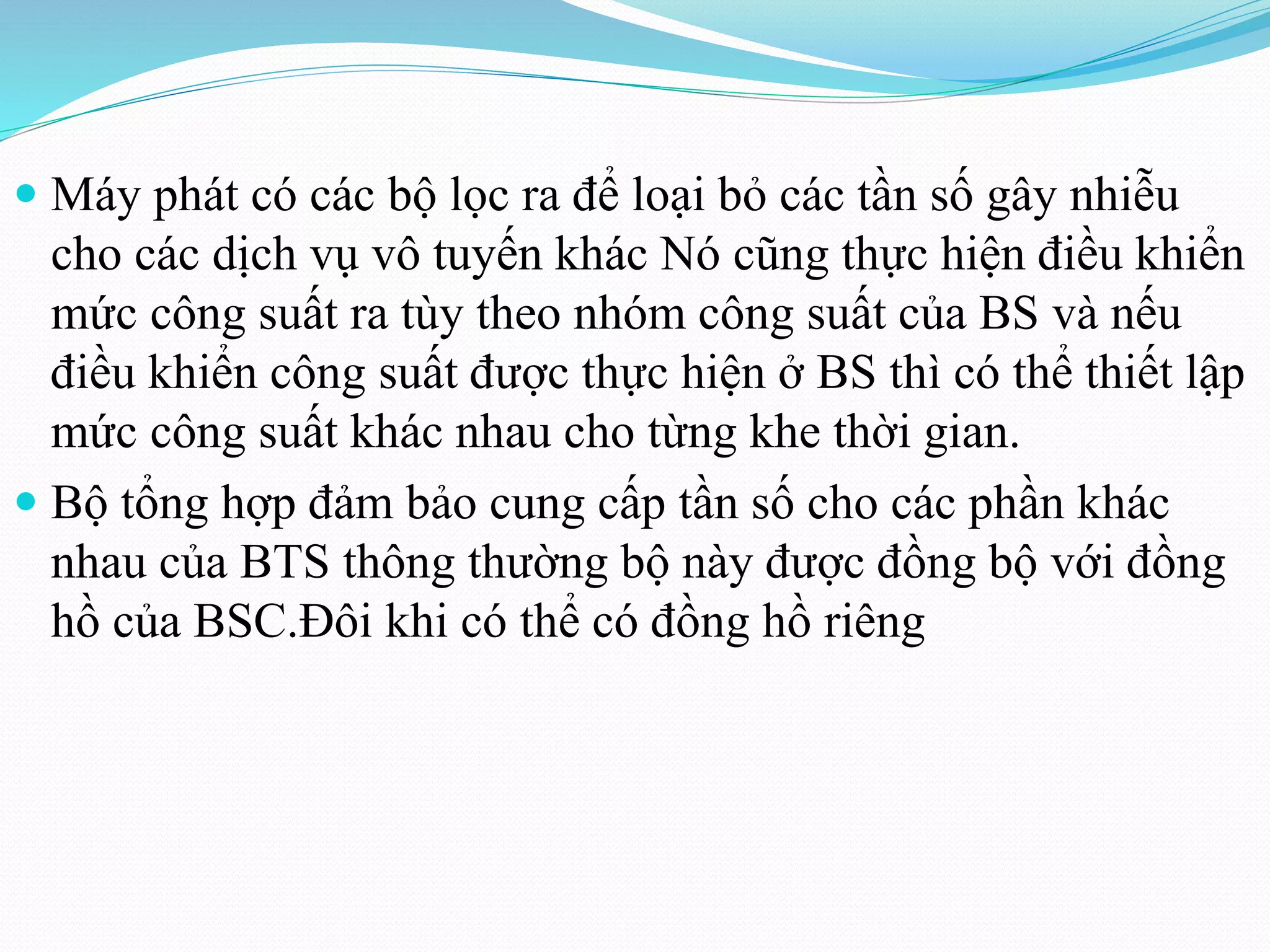

9.  Máy phát có các bộ lọc ra để loại bỏ các tần số gây nhiễu
cho các dịch vụ vô tuyến khác Nó cũng thực hiện điều khiển
mức công suất ra tùy theo nhóm công suất của BS và nếu
điều khiển công suất được thực hiện ở BS thì có thể thiết lập
mức công suất khác nhau cho từng khe thời gian.
 Bộ tổng hợp đảm bảo cung cấp tần số cho các phần khác
nhau của BTS thông thường bộ này được đồng bộ với đồng
hồ của BSC.Đôi khi có thể có đồng hồ riêng

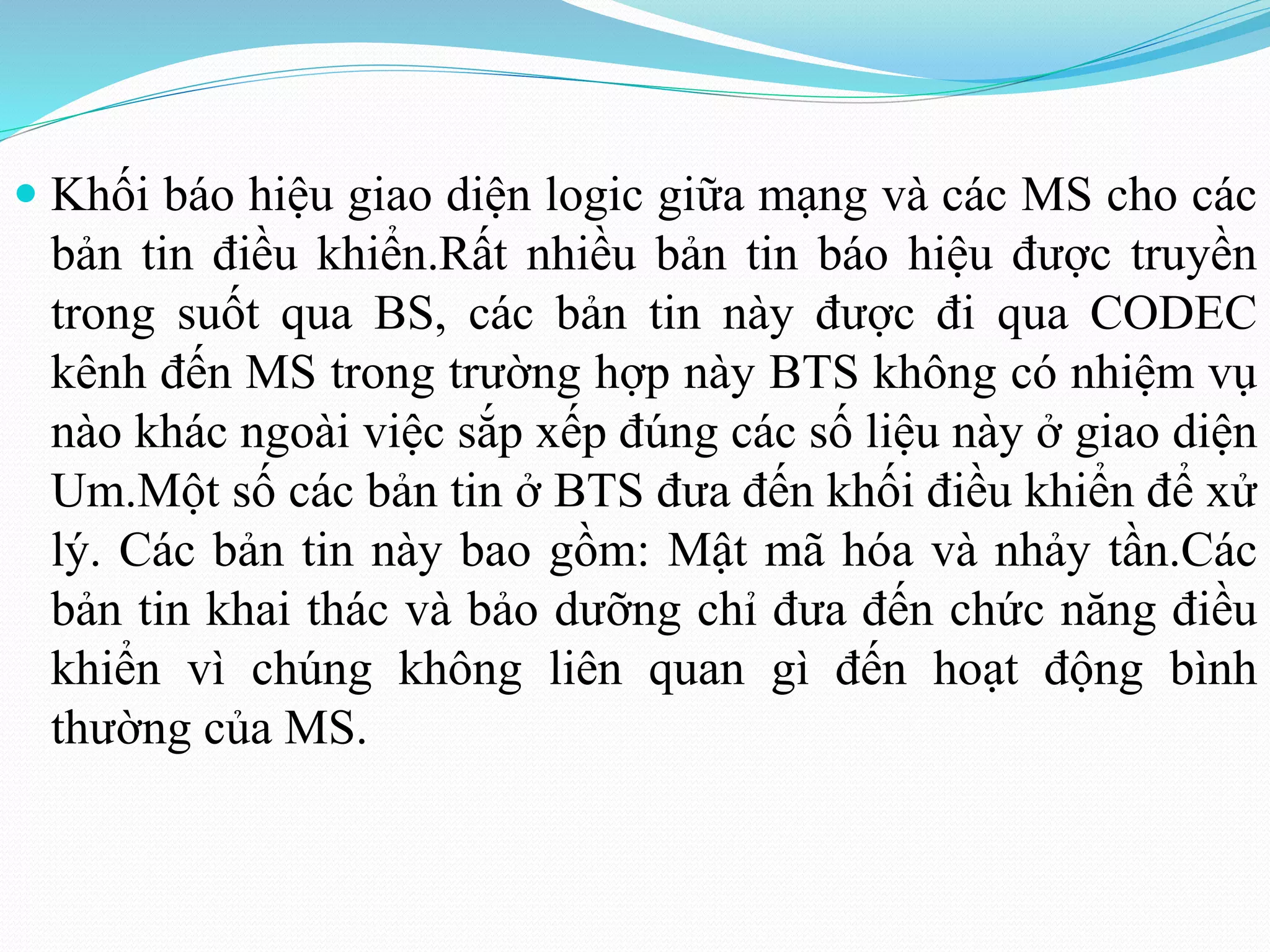

10.  Khối báo hiệu giao diện logic giữa mạng và các MS cho các
bản tin điều khiển.Rất nhiều bản tin báo hiệu được truyền
trong suốt qua BS, các bản tin này được đi qua CODEC
kênh đến MS trong trường hợp này BTS không có nhiệm vụ
nào khác ngoài việc sắp xếp đúng các số liệu này ở giao diện
Um.Một số các bản tin ở BTS đưa đến khối điều khiển để xử
lý. Các bản tin này bao gồm: Mật mã hóa và nhảy tần.Các
bản tin khai thác và bảo dưỡng chỉ đưa đến chức năng điều
khiển vì chúng không liên quan gì đến hoạt động bình
thường của MS.

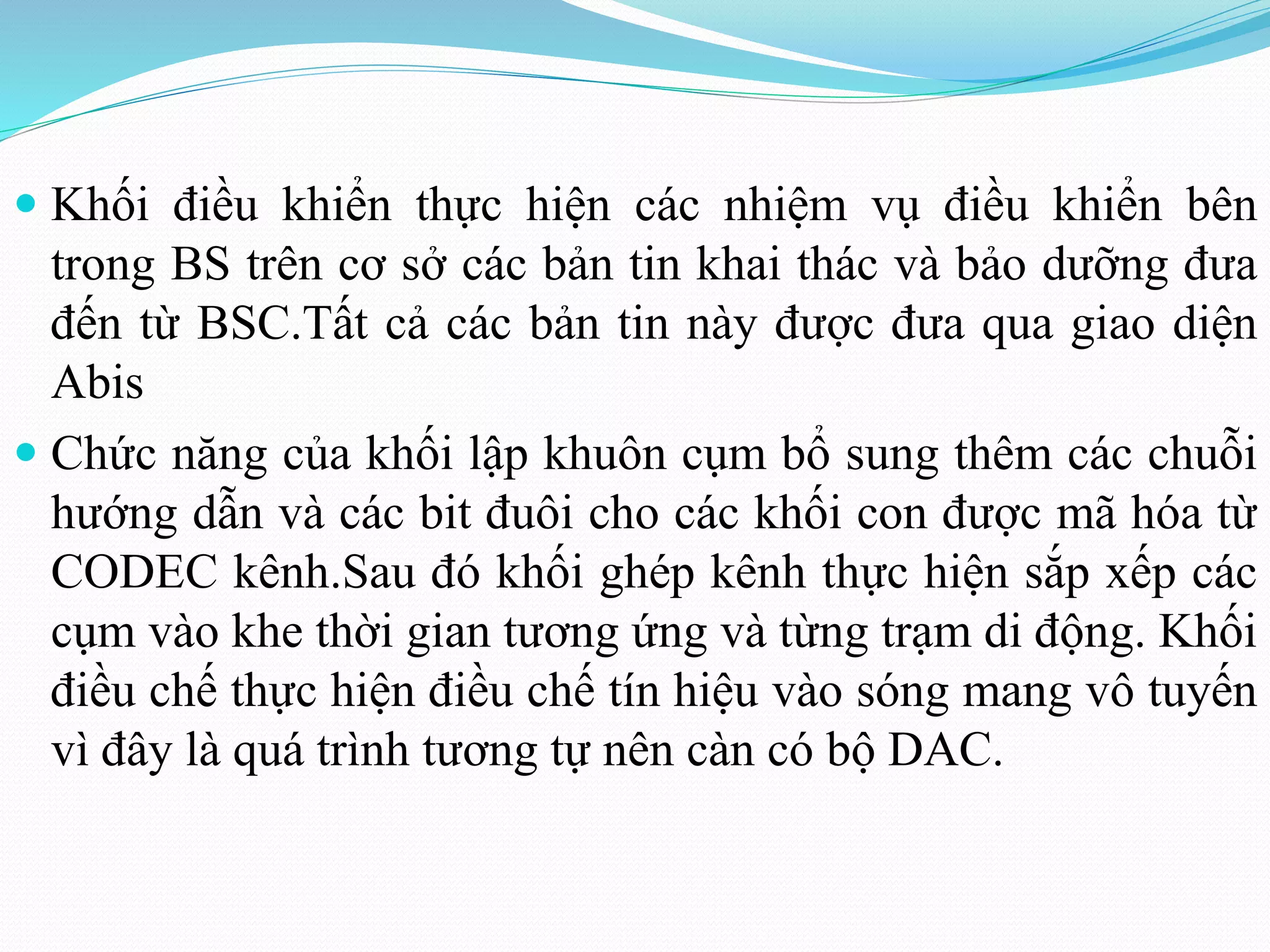

11.  Khối điều khiển thực hiện các nhiệm vụ điều khiển bên
trong BS trên cơ sở các bản tin khai thác và bảo dưỡng đưa
đến từ BSC.Tất cả các bản tin này được đưa qua giao diện
Abis
 Chức năng của khối lập khuôn cụm bổ sung thêm các chuỗi
hướng dẫn và các bit đuôi cho các khối con được mã hóa từ
CODEC kênh.Sau đó khối ghép kênh thực hiện sắp xếp các
cụm vào khe thời gian tương ứng và từng trạm di động. Khối
điều chế thực hiện điều chế tín hiệu vào sóng mang vô tuyến
vì đây là quá trình tương tự nên càn có bộ DAC.

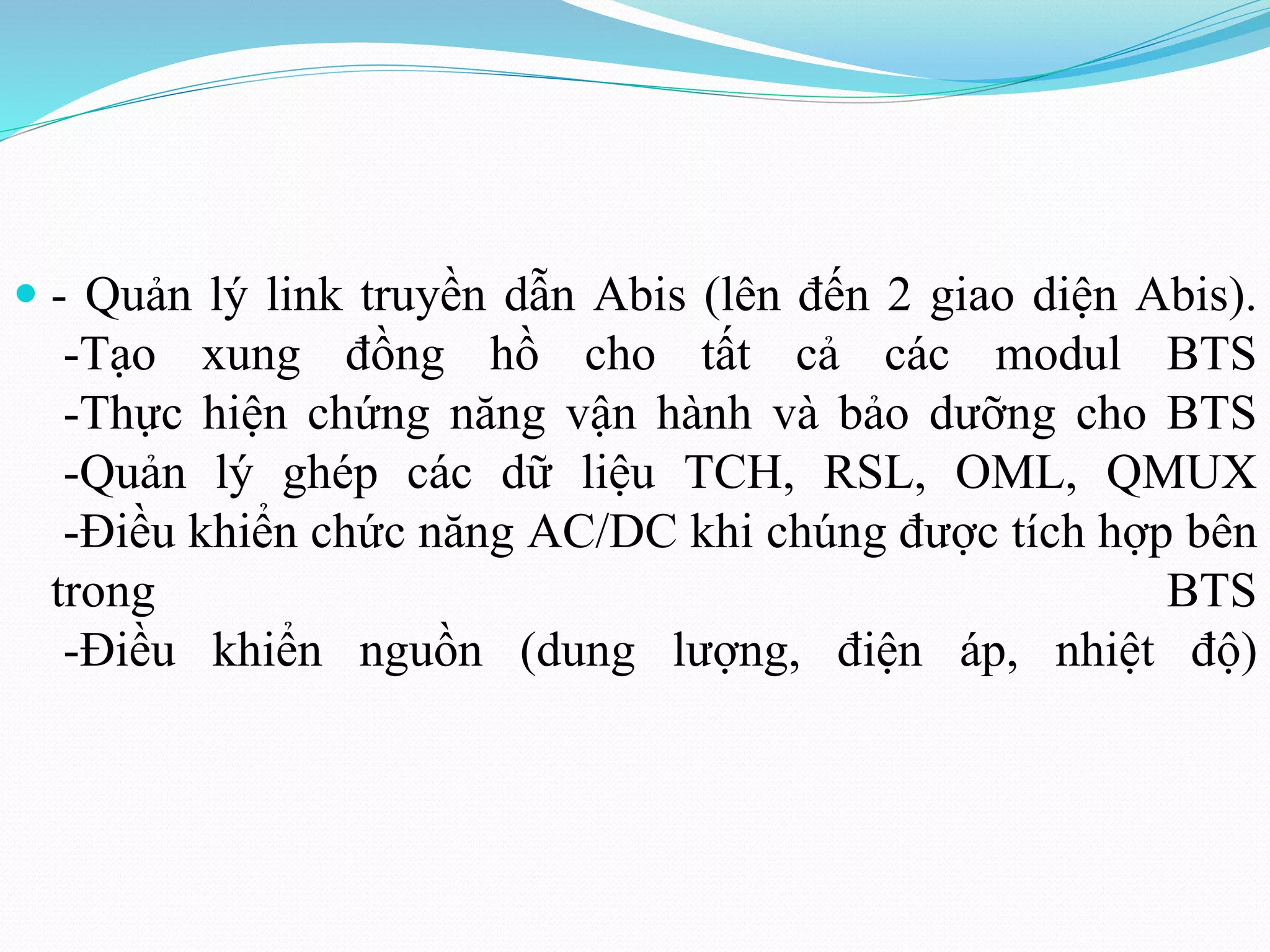

12.  - Quản lý link truyền dẫn Abis (lên đến 2 giao diện Abis).
-Tạo xung đồng hồ cho tất cả các modul BTS
-Thực hiện chứng năng vận hành và bảo dưỡng cho BTS
-Quản lý ghép các dữ liệu TCH, RSL, OML, QMUX
-Điều khiển chức năng AC/DC khi chúng được tích hợp bên
trong BTS
-Điều khiển nguồn (dung lượng, điện áp, nhiệt độ)

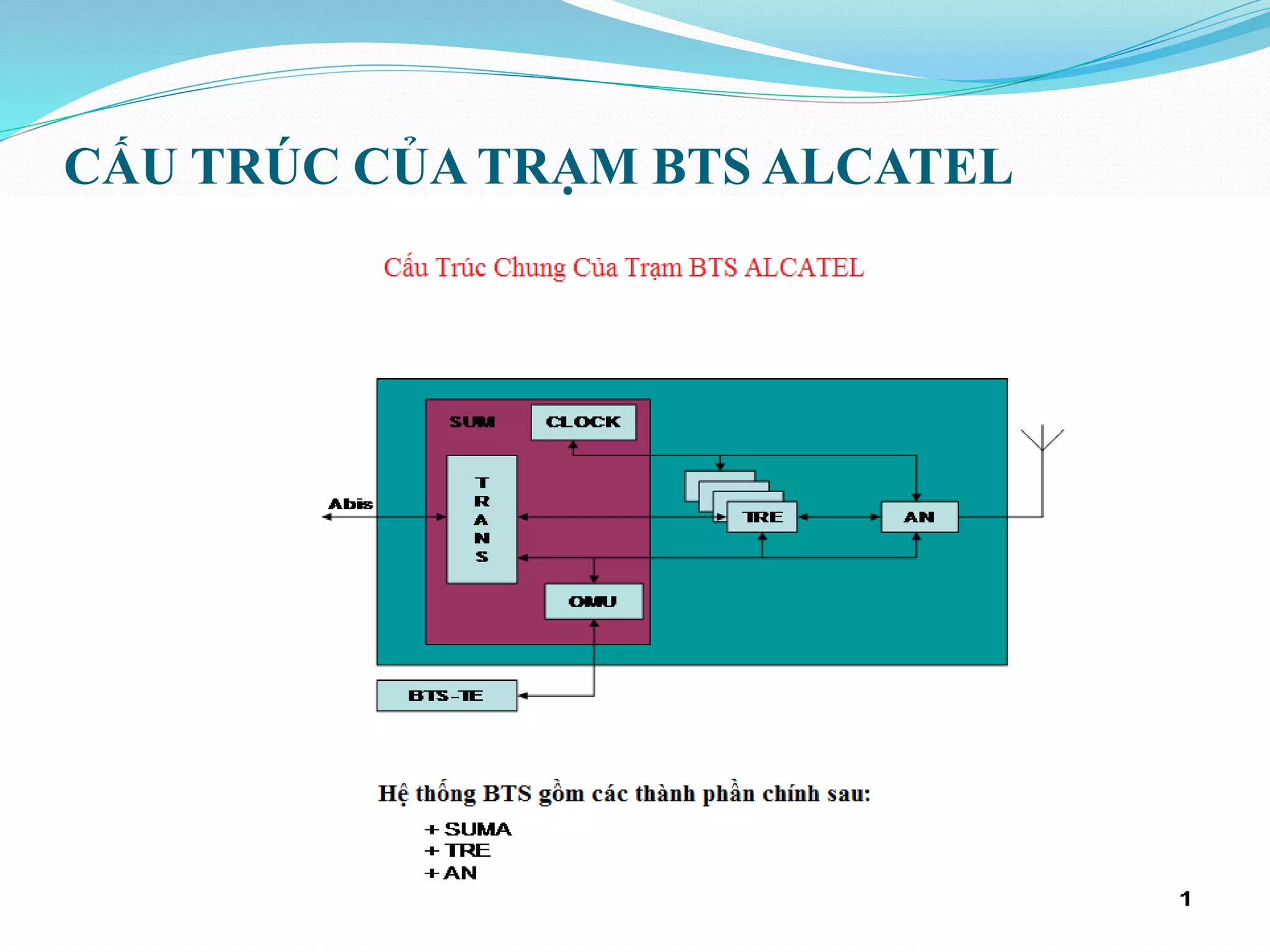

13. CẤU TRÚC CỦA TRẠM BTS ALCATEL

14. Chức năng của từng khối trong BTS

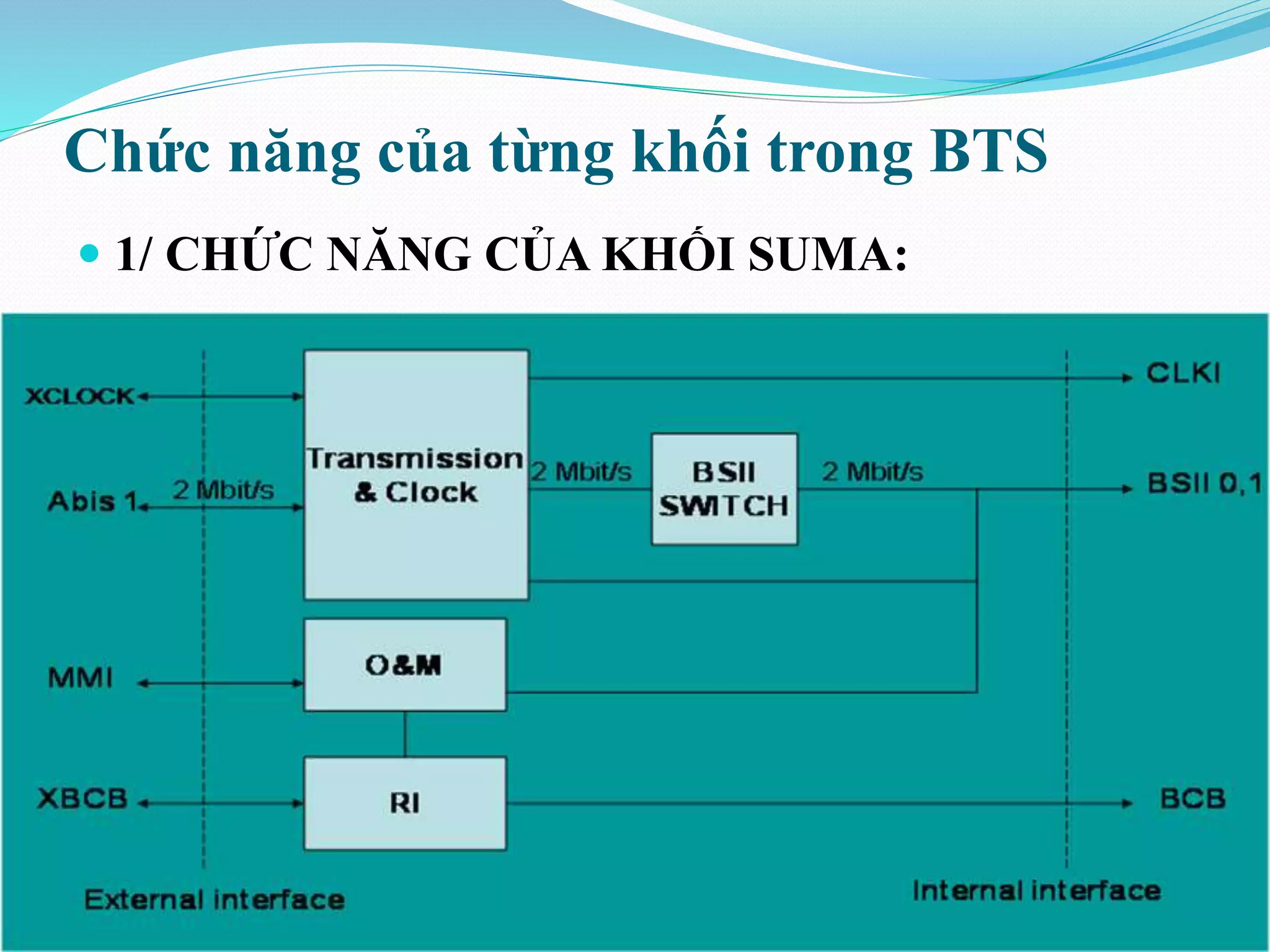

 1/ CHỨC NĂNG CỦA KHỐI SUMA:

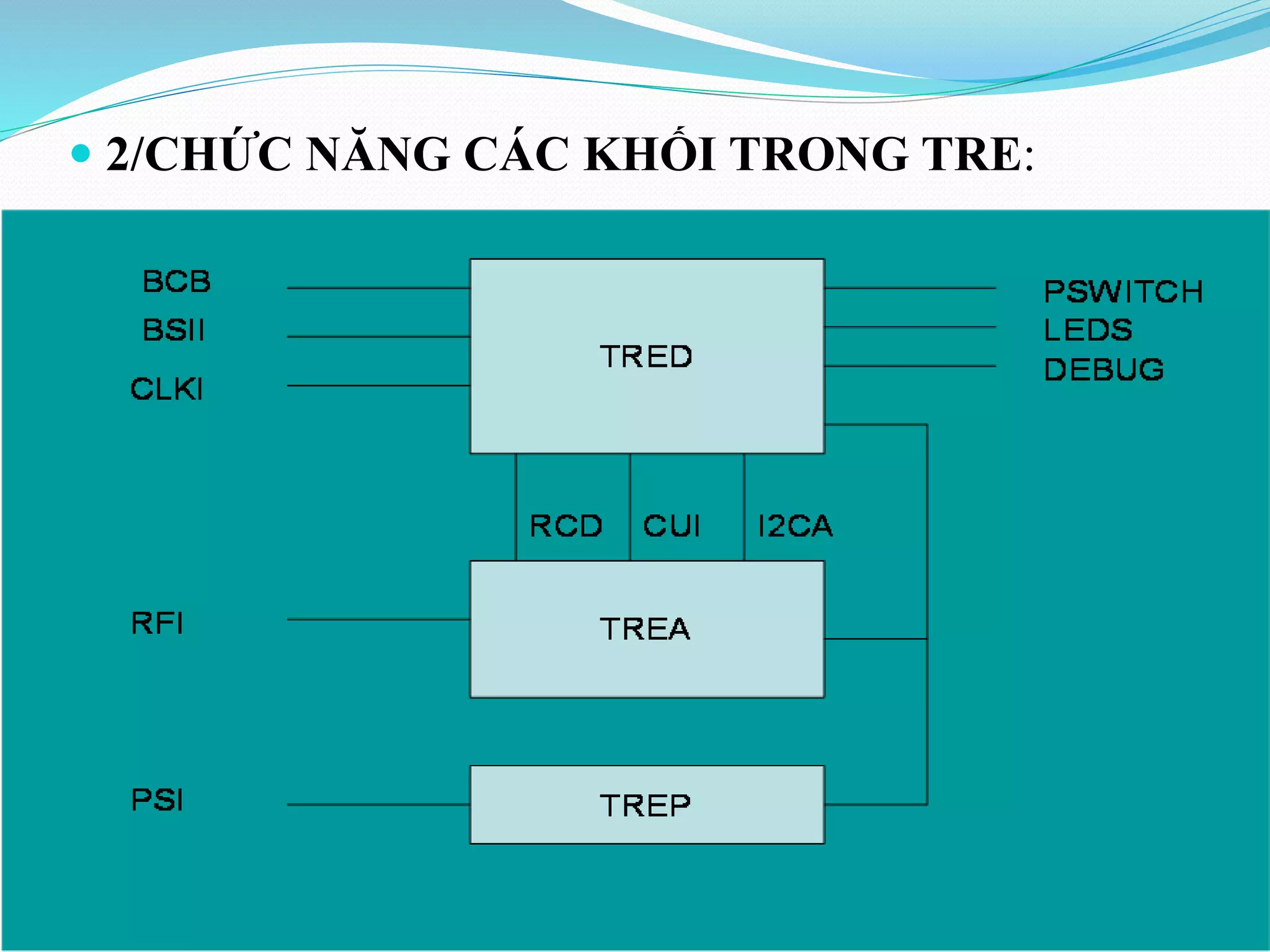

15.  2/CHỨC NĂNG CÁC KHỐI TRONG TRE:

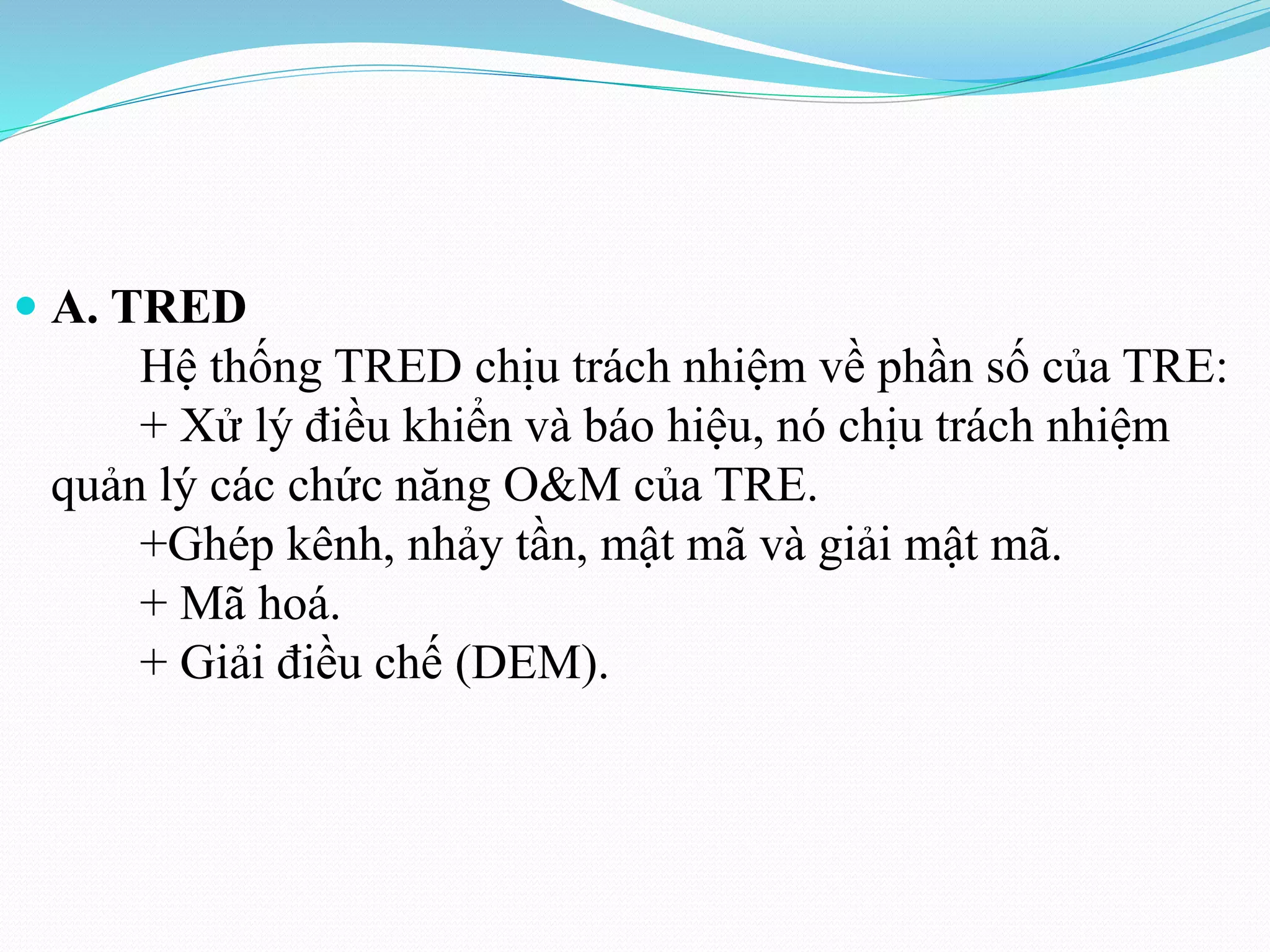

16.  A. TRED
Hệ thống TRED chịu trách nhiệm về phần số của TRE:
+ Xử lý điều khiển và báo hiệu, nó chịu trách nhiệm
quản lý các chức năng O&M của TRE.
+Ghép kênh, nhảy tần, mật mã và giải mật mã.
+ Mã hoá.
+ Giải điều chế (DEM).

17.  B. TREA
Điều chế
+ Điều khiển và biến đổi cao tần phần phát
+ Đồng bộ phần phát
+ Biến đổi trung tần phần thu.
+ Đồng bộ phần thu
+ Giải điều chế trung tần
+ TRE PA board bao gồm bộ khuếch đại công
suất, nó đảm nhiệm khuếch đại công suất tín hiệu cao
tần bởi.
 C. TREP: Cung cấp nguồn cho TRE (DC/DC)

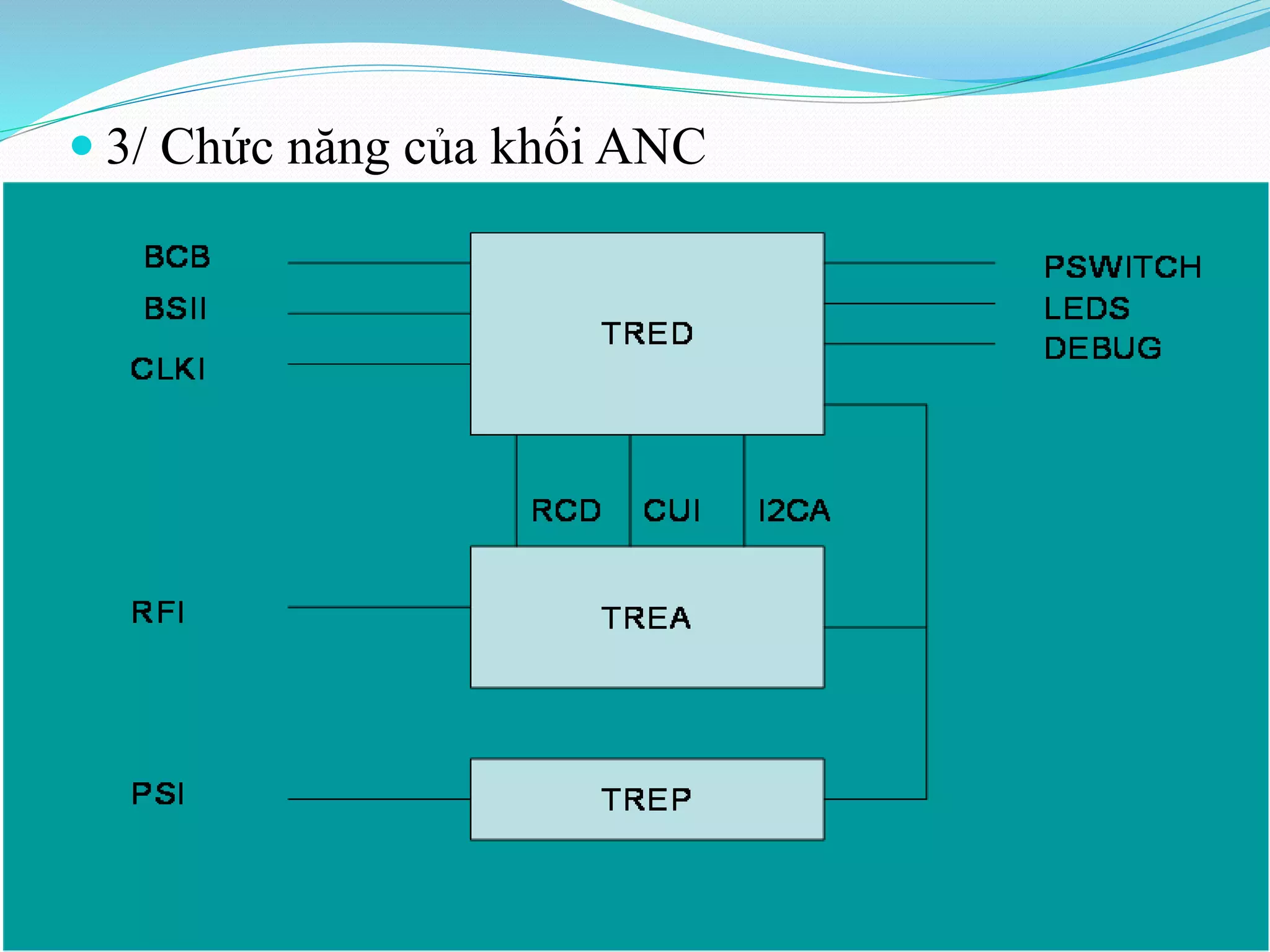

18.  3/ Chức năng của khối ANC

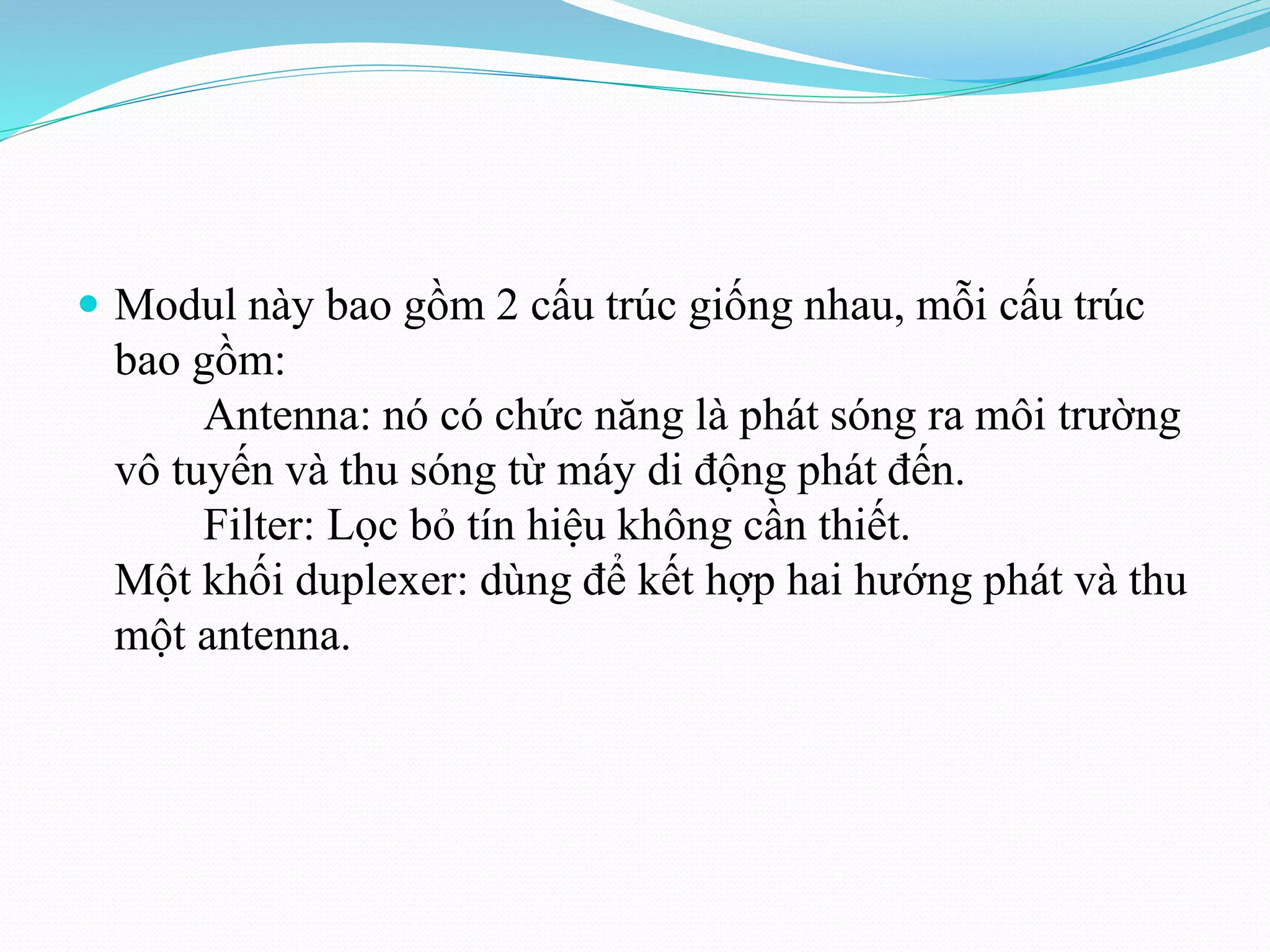

19.  Modul này bao gồm 2 cấu trúc giống nhau, mỗi cấu trúc
bao gồm:
Antenna: nó có chức năng là phát sóng ra môi trường
vô tuyến và thu sóng từ máy di động phát đến.
Filter: Lọc bỏ tín hiệu không cần thiết.
Một khối duplexer: dùng để kết hợp hai hướng phát và thu
một antenna.

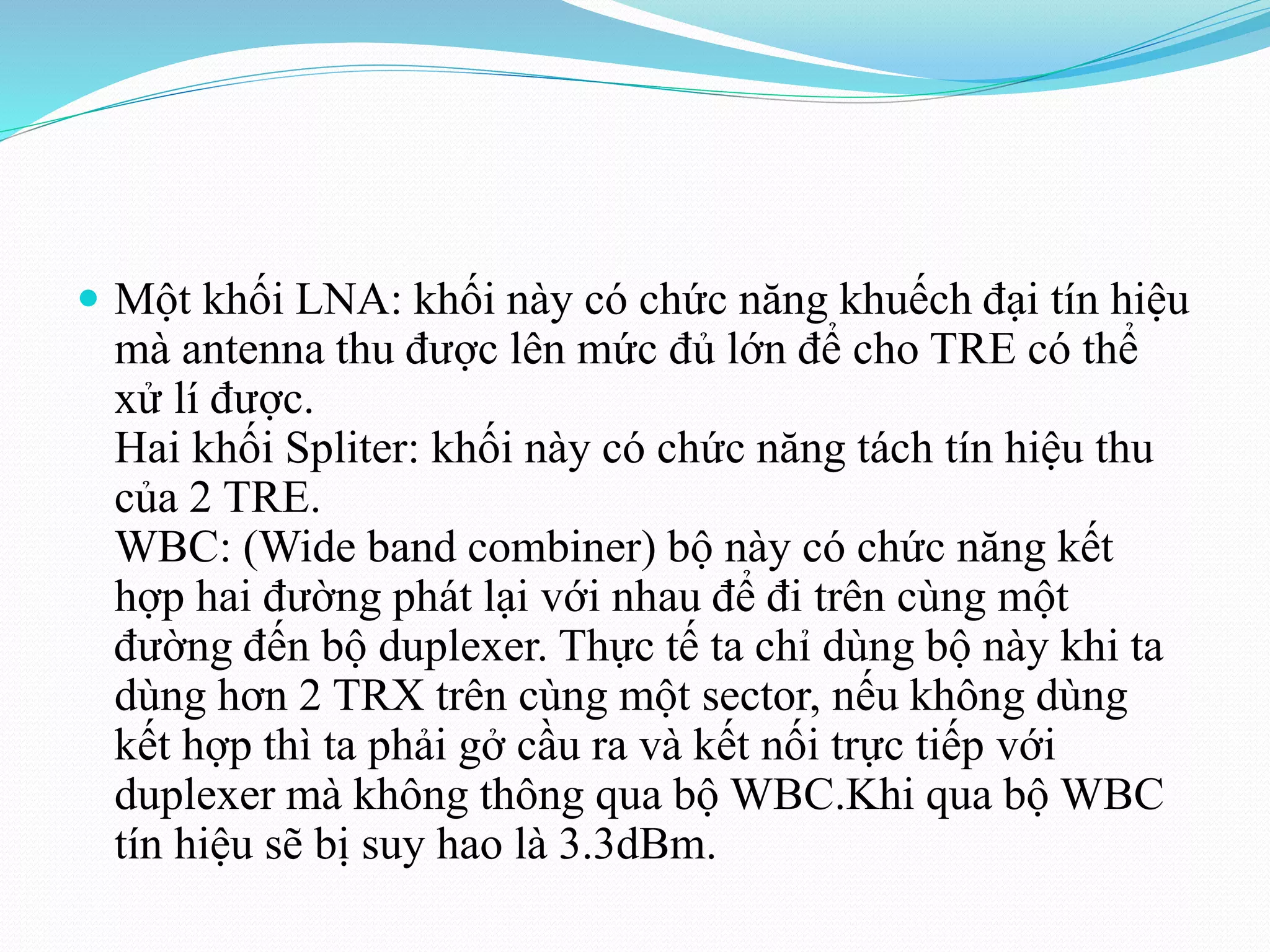

20.  Một khối LNA: khối này có chức năng khuếch đại tín hiệu
mà antenna thu được lên mức đủ lớn để cho TRE có thể
xử lí được.
Hai khối Spliter: khối này có chức năng tách tín hiệu thu
của 2 TRE.
WBC: (Wide band combiner) bộ này có chức năng kết
hợp hai đường phát lại với nhau để đi trên cùng một
đường đến bộ duplexer. Thực tế ta chỉ dùng bộ này khi ta
dùng hơn 2 TRX trên cùng một sector, nếu không dùng
kết hợp thì ta phải gở cầu ra và kết nối trực tiếp với
duplexer mà không thông qua bộ WBC.Khi qua bộ WBC
tín hiệu sẽ bị suy hao là 3.3dBm.
