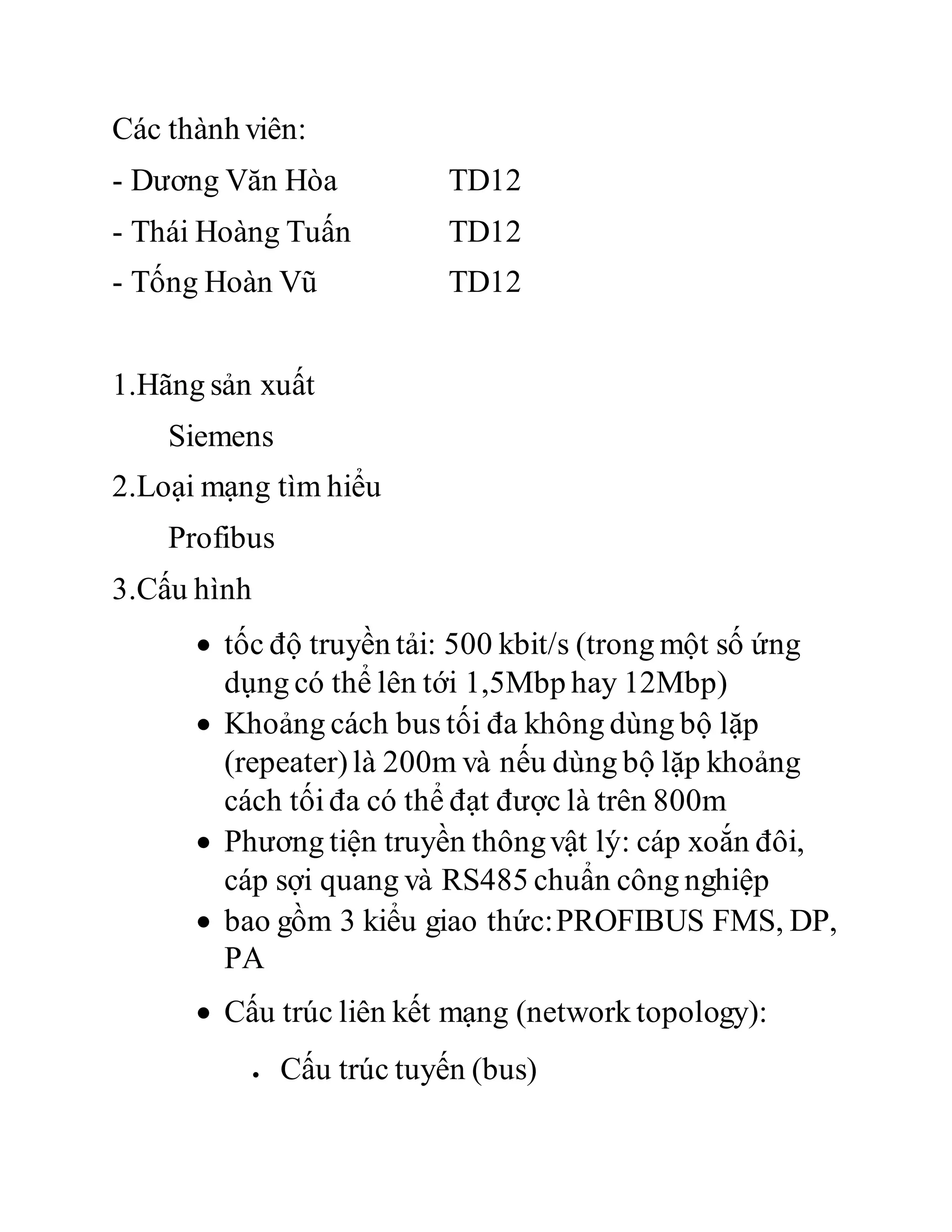

1. Các thành viên:
- Dương Văn Hòa TD12
- Thái Hoàng Tuấn TD12
- Tống Hoàn Vũ TD12
1.Hãng sản xuất
Siemens
2.Loại mạng tìm hiểu
Profibus
3.Cấu hình
 tốc độ truyền tải: 500 kbit/s (trong một số ứng
dụng có thể lên tới 1,5Mbp hay 12Mbp)
 Khoảng cách bus tối đa không dùng bộ lặp
(repeater)là 200m và nếu dùng bộ lặp khoảng
cách tối đa có thể đạt được là trên 800m
 Phương tiện truyền thôngvật lý: cáp xoắn đôi,
cáp sợi quang và RS485 chuẩn công nghiệp
 bao gồm 3 kiểu giao thức:PROFIBUS FMS, DP,
PA
 Cấu trúc liên kết mạng (network topology):
 Cấu trúc tuyến (bus)

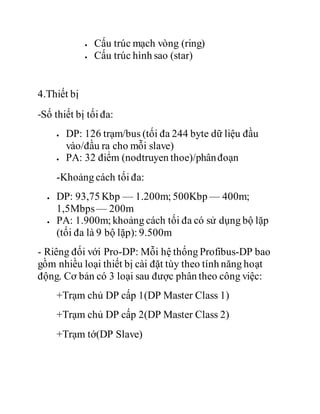

2.  Cấu trúc mạch vòng (ring)
 Cấu trúc hình sao (star)
4.Thiết bị
-Số thiết bị tối đa:
 DP: 126 trạm/bus (tối đa 244 byte dữ liệu đầu
vào/đầu ra cho mỗi slave)
 PA: 32 điểm (nodtruyen thoe)/phânđoạn
-Khoảng cách tối đa:
 DP: 93,75 Kbp — 1.200m; 500Kbp — 400m;
1,5Mbps— 200m
 PA: 1.900m; khoảng cách tối đa có sử dụng bộ lặp
(tối đa là 9 bộ lặp): 9.500m
- Riêng đối với Pro-DP: Mỗi hệ thống Profibus-DP bao
gồm nhiều loại thiết bị cài đặt tùy theo tính năng hoạt
động. Cơ bản có 3 loại sau được phân theo công việc:
+Trạm chủ DP cấp 1(DP Master Class 1)
+Trạm chủ DP cấp 2(DP Master Class 2)
+Trạm tớ(DP Slave)

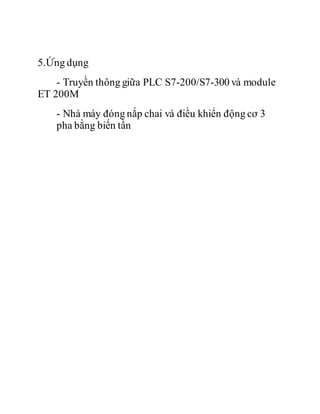

3. 5.Ứng dụng
- Truyền thông giữa PLC S7-200/S7-300 và module
ET 200M
- Nhà máy đóng nắp chai và điều khiển động cơ 3
pha bằng biến tần
