Awsを学ぶ上で必要となる前提知識として、ＤＮＳとＬＢ（ロードバランサー）の基本的な知識をまとめました。

1. AWSを学ぶ上で必要となる
前提知識
- インフラ基礎知識(DNS/LB) -

2. ＤＮＳ（Ｄｏｍａｉｎ Name System）

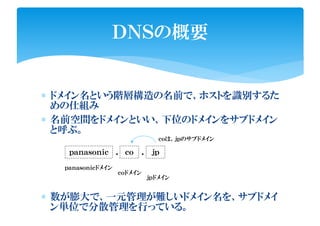

3. ∗ ドメイン名という階層構造の名前で、ホストを識別するた
めの仕組み
∗ 名前空間をドメインといい、下位のドメインをサブドメイン
と呼ぶ。
∗ 数が膨大で、一元管理が難しいドメイン名を、サブドメイ
ン単位で分散管理を行っている。
ＤＮＳの概要
ｐａｎａｓｏｎｉｃ ｃｏ ｊｐ． ．
ｐａｎａｓｏｎｉｃドメイン
ｃｏドメイン
ｊｐドメイン
ｃｏは、ｊｐのサブドメイン

4. ネームサーバの構造
ルートサーバ（１３台）
ｊｐドメインのネームサーバ
ｃｏドメインのネームサーバ
ｐａｎａｓｏｎｉｃドメインのネームサーバ

5. 名前解決の動作
①ｗｗｗ．ｇｏｏｇｌｅ．ｃｏｍ
の問い合わせ
②ルートサーバに問い合わせ
③ｃｏｍドメインの
ネームサーバを教える
④ｃｏｍドメインのネームサーバ
に問い合わせる
⑥ｇｏｏｇｌｅ.ｃｏｍドメインの
ネームサーバに問いあわせ
⑦ｗｗｗ．ｇｏｏｇｌｅ.ｃｏｍのＩＰ
アドレスを回答する。
⑧ｗｗｗ．ｇｏｏｇｌｅ.ｃｏｍ
のＩＰアドレスを伝える。
ルートサーバ
ｃｏｍドメイン
ｇｏｏｇｌｅ．ｃｏｍ
ドメイン
⑤ｇｏｏｇｌｅ.ｃｏｍドメイン
のネームサーバを教える

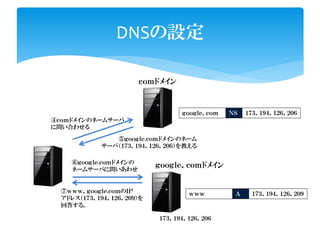

6. DNSの設定
④ｃｏｍドメインのネームサーバ
に問い合わせる
⑤ｇｏｏｇｌｅ.ｃｏｍドメインのネーム
サーバ（１７３．１９４．１２６．２０６）を教える
⑥ｇｏｏｇｌｅ.ｃｏｍドメインの
ネームサーバに問いあわせ
⑦ｗｗｗ．ｇｏｏｇｌｅ.ｃｏｍのＩＰ
アドレス（１７３．１９４．１２６．２０９）を
回答する。
ｃｏｍドメイン
ｇｏｏｇｌｅ．ｃｏｍドメイン
１７３．１９４．１２６．２０６
１７３．１９４．１２６．２０６ＮＳｇｏｏｇｌｅ．ｃｏｍ
１７３．１９４．１２６．２０９Ａｗｗｗ

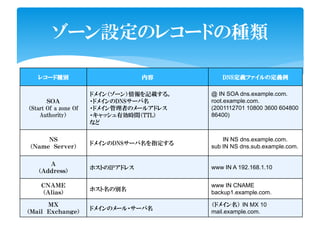

7. ゾーン設定のレコードの種類
レコード種別レコード種別レコード種別レコード種別 内容内容内容内容 DNSDNSDNSDNS定義定義定義定義ファイルのファイルのファイルのファイルの定義例定義例定義例定義例
ＳＯＡ
（Start Of a zone Of
Authority）
ドメイン（ゾーン）情報を記載する。
・ドメインのDNSサーバ名
・ドメイン管理者のメールアドレス
・キャッシュ有効時間（TTL）
など
@ IN SOA dns.example.com.
root.example.com.
(2001112701 10800 3600 604800
86400)
ＮＳ
（Ｎａｍｅ Ｓｅｒｖｅｒ）
ドメインのDNSサーバ名を指定する
IN NS dns.example.com.
sub IN NS dns.sub.example.com.
Ａ
（Ａｄｄｒｅｓｓ）
ホストのIPアドレス www IN A 192.168.1.10
ＣＮＡＭＥ
（Ａｌｉａｓ）
ホスト名の別名
www IN CNAME
backup1.example.com.
ＭＸ
（Ｍａｉｌ Ｅｘｃｈａｎｇｅ）
ドメインのメール・サーバ名
（ドメイン名） IN MX 10
mail.example.com.

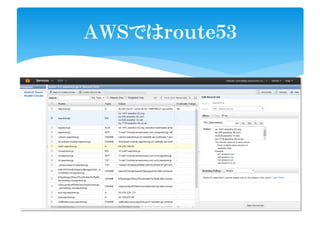

8. ＡＷＳではｒｏｕｔｅ５３

9. ロードバランシング

10. サーバの処理能力が
追いつかない

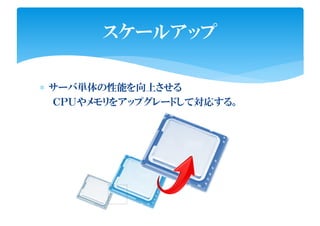

11. スケールアップ
∗ サーバ単体の性能を向上させる
ＣＰＵやメモリをアップグレードして対応する。
このイメージは、現在表示できません。

12. スケールアップに
限界を感じる

13. スケールアウト
∗ サーバ台数を増やしてシステムの性能を向上させる

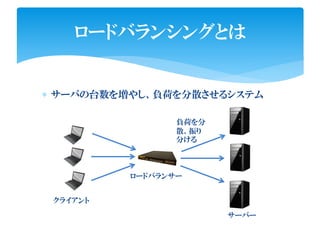

14. ∗ サーバの台数を増やし、負荷を分散させるシステム
ロードバランシングとは
ロードバランサー
クライアント
サーバー
負荷を分
散、振り
分ける

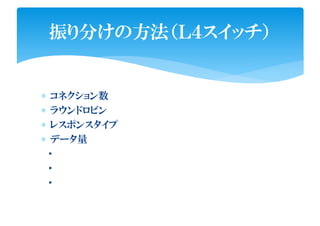

15. ∗ コネクション数
∗ ラウンドロビン
∗ レスポンスタイプ
∗ データ量
・
・
・
振り分けの方法（Ｌ４スイッチ）

16. ∗ ＤＮＳラウンドロビン
ラウンドロビンの例
ルーター
クライアント
サーバー
負荷を分
散、振り
分ける
ＤＮＳサーバー
アドレス解決要求①
アドレス解決要求②
アドレス解決要求③
１９２．１６８．１１．２
１９２．１６８．１１．３
１９２．１６８．１１．４
アドレス解決
①１９２．１６８．１１．２
②１９２．１６８．１１．３
③１９２．１６８．１１．４

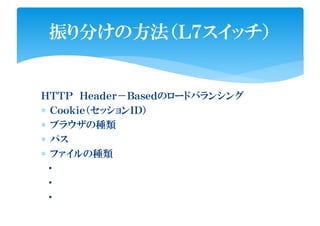

17. ＨＴＴＰ Ｈｅａｄｅｒ－Ｂａｓｅｄのロードバランシング
∗ Ｃｏｏｋｉｅ（セッションＩＤ）
∗ ブラウザの種類
∗ パス
∗ ファイルの種類
・
・
・
振り分けの方法（Ｌ７スイッチ）

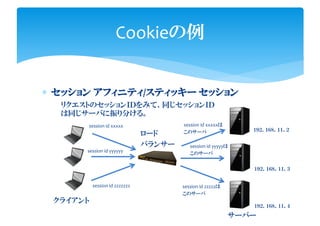

18. ∗ セッションセッションセッションセッション アフィニティアフィニティアフィニティアフィニティ/スティッキースティッキースティッキースティッキー セッションセッションセッションセッション
Cookieの例
ロード
バランサー
クライアント
サーバー
リクエストのセッションＩＤをみて、同じセッションＩＤ
は同じサーバに振り分ける。
session id xxxxx
session id yyyyyy
session id zzzzzzz
１９２．１６８．１１．２
１９２．１６８．１１．３
１９２．１６８．１１．４
session id xxxxxは
このサーバ
session id yyyyyは
このサーバ
session id zzzzzは
このサーバ

19. ＡＷＳではＥＬＢ
(Ｅｌａｓｔｉｃ Ｌｏａｄ Ｂａｌａｎｃｉｎｇ)
Internet
Gateway
User
Internet
EC2
Availability Zone(データセンターデータセンターデータセンターデータセンター)
Region Tokyo(サービス地域サービス地域サービス地域サービス地域)
ELB
EC2
EC2
Availability Zone(データセンターデータセンターデータセンターデータセンター)
EC2
ＤＮＳラウンドＤＮＳラウンドＤＮＳラウンドＤＮＳラウンド
ロビンロビンロビンロビン
コネクション数コネクション数コネクション数コネクション数
などで分散などで分散などで分散などで分散
