HTTPS、クライアント認証を簡単に説明

1. AWSを学ぶ上で必要となる
前提知識
- インフラ基礎知識(SSL) -

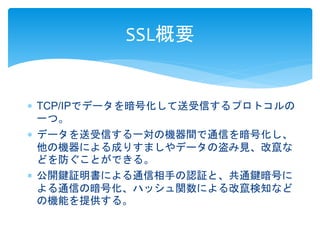

2. SSL概要
 TCP/IPでデータを暗号化して送受信するプロトコルの
一つ。
 データを送受信する一対の機器間で通信を暗号化し、
他の機器による成りすましやデータの盗み見、改竄な
どを防ぐことができる。
 公開鍵証明書による通信相手の認証と、共通鍵暗号に
よる通信の暗号化、ハッシュ関数による改竄検知など
の機能を提供する。

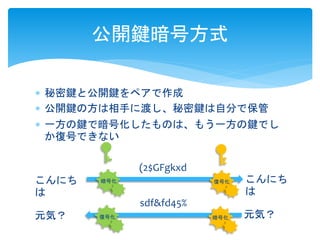

3. 公開鍵暗号方式
 秘密鍵と公開鍵をペアで作成
 公開鍵の方は相手に渡し、秘密鍵は自分で保管
 一方の鍵で暗号化したものは、もう一方の鍵でし
か復号できない
こんにち
は
こんにち
は
(2$GFgkxd
暗号化復号化
sdf&fd45%
元気？ 元気？
復号化暗号化

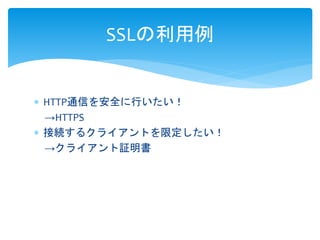

4. SSLの利用例
 HTTP通信を安全に行いたい！
→HTTPS
 接続するクライアントを限定したい！
→クライアント証明書

5. HTTPS

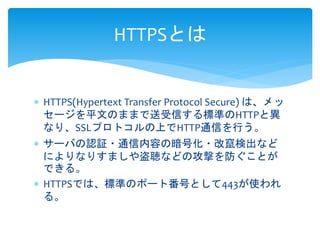

6. HTTPSとは
 HTTPS(Hypertext Transfer Protocol Secure) は、メッ
セージを平文のままで送受信する標準のHTTPと異
なり、SSLプロトコルの上でHTTP通信を行う。
 サーバの認証・通信内容の暗号化・改竄検出など
によりなりすましや盗聴などの攻撃を防ぐことが
できる。
 HTTPSでは、標準のポート番号として443が使われ
る。

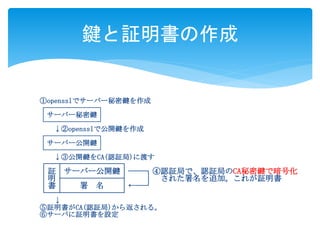

7. 鍵と証明書の作成
①opensslでサーバー秘密鍵を作成
┌───────┐
│サーバー秘密鍵│
└───────┘
↓②opensslで公開鍵を作成
┌───────┐
│サーバー公開鍵│
└───────┘
↓③公開鍵をCA(認証局)に渡す
┌─┬───────┐
│証│サーバー公開鍵│──┐④認証局で、認証局のCA秘密鍵で暗号化
│明├───────┤ │ された署名を追加。これが証明書
│書│ 署名│←─┘
└─┴───────┘
↓
⑤証明書がCA(認証局)から返される。
⑥サーバに証明書を設定

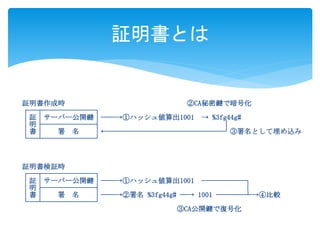

8. 証明書とは
証明書作成時②CA秘密鍵で暗号化
┌─┬───────┐
│証│サーバー公開鍵│──→①ハッシュ値算出1001 → %3fg44g#
│明├───────┤ │
│書│ 署名│←────────────────┘③署名として埋め込み
└─┴───────┘
証明書検証時
┌─┬───────┐
│証│サーバー公開鍵│──→①ハッシュ値算出1001 ──────┐
│明├───────┤ │
│書│ 署名│──→②署名%3fg44g# ─→ 1001 ────┴→④比較
└─┴───────┘
③CA公開鍵で復号化

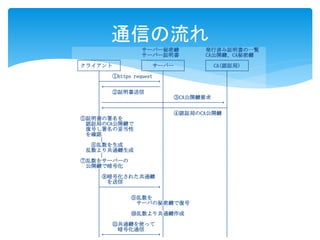

9. 通信の流れ
サーバー秘密鍵発行済み証明書の一覧
サーバー証明書CA公開鍵、CA秘密鍵
┌───────┐ ┌───────┐ ┌───────┐
│クライアント│ │ サーバー│ │ CA(認証局) │
└───┬───┘ └───┬───┘ └───┬───┘
│ ①https request │ │
├──────────→│ │
│←──────────│ │
│ ②証明書送信│ │
│ │ ③CA公開鍵要求│
│───────────┼──────────→│
│←──────────┼───────────┤
│ │ ④認証局のCA公開鍵│
⑤証明書の署名を│ │
認証局のCA公開鍵で│ │
復号し署名の妥当性│ │
を確認│ │
│ │ │
⑥乱数を生成│ │
乱数より共通鍵生成│ │
│ │ │
⑦乱数をサーバーの│ │
公開鍵で暗号化│ │
│ │ │
│⑧暗号化された共通鍵│ │
│ を送信│ │
├──────────→│ │
│ │ │
│ ⑨乱数を│ │
│ サーバの秘密鍵で復号│
│ │ │
│ ⑩乱数より共通鍵作成│
│ │ │
│ ⑪共通鍵を使って│ │
│ 暗号化通信│ │
│←─────────→│ │

10. クライアント認証

11. クライアント認証とは
 サーバにアクセスする際にクライアント証明書を提
示することで身元を証明・確認することができる。
 身元を確認したクライアントのみに、通信を許可す
ることで特定の端末のみからのアクセス制御を行う
ことができる。

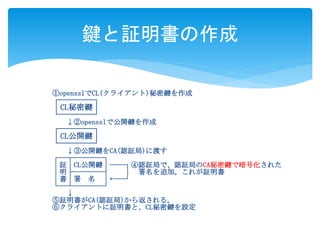

12. 鍵と証明書の作成
①opensslでCL(クライアント)秘密鍵を作成
┌────┐
│CL秘密鍵│
└────┘
↓②opensslで公開鍵を作成
┌────┐
│CL公開鍵│
└────┘
↓③公開鍵をCA(認証局)に渡す
┌─┬────┐
│証│CL公開鍵│──┐④認証局で、認証局のCA秘密鍵で暗号化された
│明├────┤ │ 署名を追加。これが証明書
│書│署名│←─┘
└─┴────┘
↓
⑤証明書がCA(認証局)から返される。
⑥クライアントに証明書と、CL秘密鍵を設定

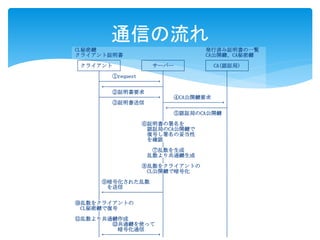

13. 通信の流れ
CL秘密鍵発行済み証明書の一覧
クライアント証明書CA公開鍵、CA秘密鍵
┌───────┐ ┌───────┐ ┌───────┐
│クライアント│ │ サーバー│ │ CA(認証局) │
└───┬───┘ └───┬───┘ └───┬───┘
│ ①request │ │
├──────────→│ │
│←──────────┤ │
│ ②証明書要求│ │
├──────────→│ ④CA公開鍵要求│
│ ③証明書送信├──────────→│
│ │←──────────┤
│ │ ⑤認証局のCA公開鍵│
│ │ │
│ ⑥証明書の署名を│
│ 認証局のCA公開鍵で│
│ 復号し署名の妥当性│
│ を確認│
│ │ │
│ ⑦乱数を生成│
│ 乱数より共通鍵生成│
│ │ │
│ ⑧乱数をクライアントの│
│ CL公開鍵で暗号化│
│ │ │
│⑨暗号化された乱数│ │
│ を送信│ │
│←──────────┤ │
│ │ │
⑩乱数をクライアントの│ │
CL秘密鍵で復号│ │
│ │ │
⑪乱数より共通鍵作成│ │
│ ⑫共通鍵を使って│ │
│ 暗号化通信│ │
│←─────────→│ │
