2018.8.31 @ AliEaters Kyushu (Tenjin COLOR)

1. Architecting on Alibaba Cloud
- Fundamentals -
Alibaba Cloud in Fukuoka #1
@yoshidashingo
2018.8.31

2. 吉田真吾
n バックグラウンド
証券システム基盤開発
p 基盤システム開発、Oracleチューニングなど
エバンジェリスト
p 講演113回(2013年実績)
p AWS設計・構築・移行(2014-2015)
n 現在のしごと
(株) サイダス 取締役CTO
p タレントマネジメントSaaS 開発・運用
(株) セクションナイン 代表取締役社長
p AWS DevOps
n 実績等
p AWSウルトラクイズ
初代チャンピオン (2012年)
p AWS Samurai 2014 / 2016

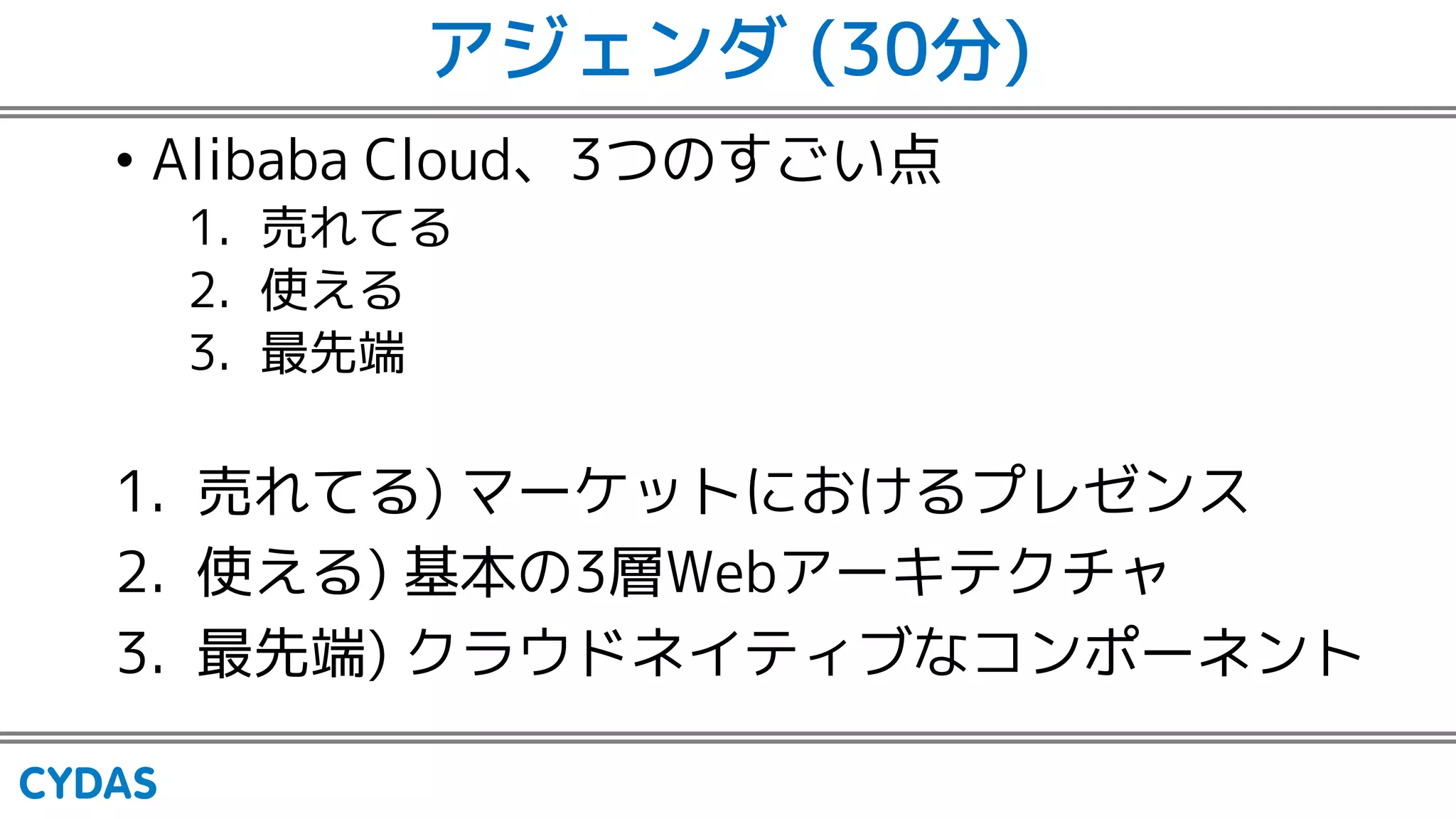

3. アジェンダ (30分)
• Alibaba Cloud、3つのすごい点
1. 売れてる
2. 使える
3. 最先端
1. 売れてる) マーケットにおけるプレゼンス
2. 使える) 基本の3層Webアーキテクチャ
3. 最先端) クラウドネイティブなコンポーネント

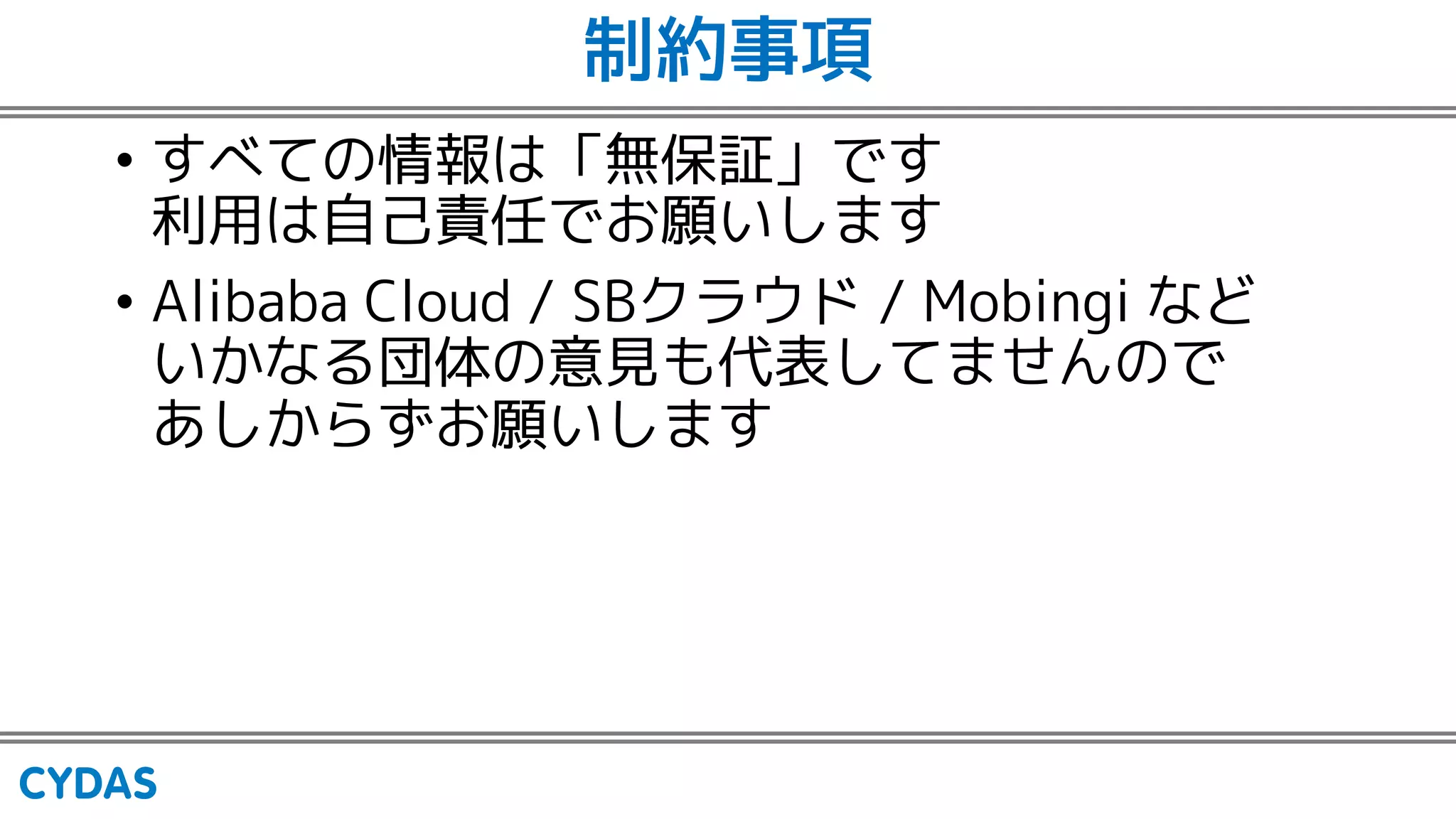

4. 制約事項
• すべての情報は「無保証」です
利用は自己責任でお願いします
• Alibaba Cloud / SBクラウド / Mobingi など
いかなる団体の意見も代表してませんので
あしからずお願いします

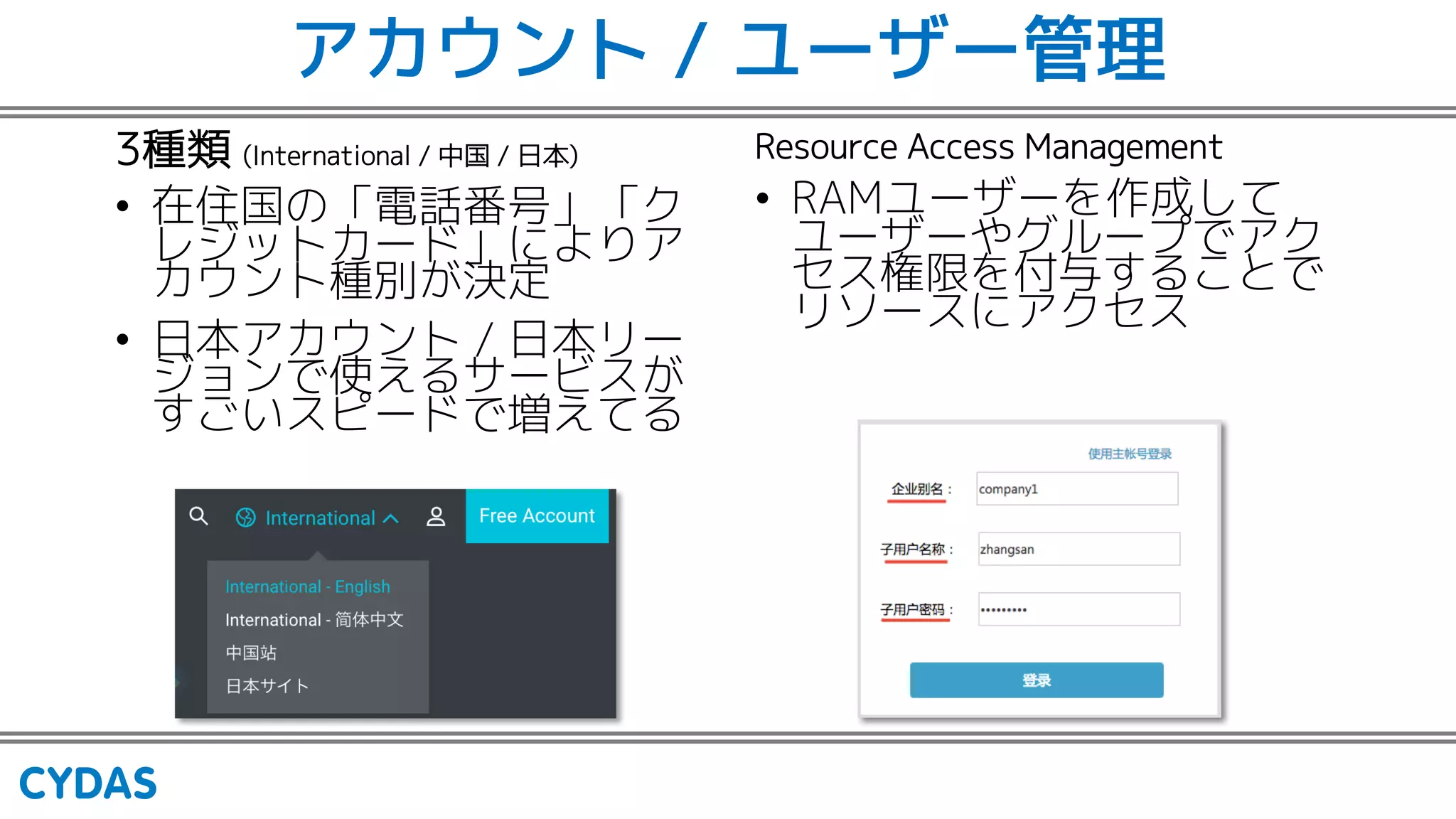

5. アカウント / ユーザー管理
3種類 (International / 中国 / 日本)
• 在住国の「電話番号」「ク
レジットカード」によりア
カウント種別が決定
• 日本アカウント / 日本リー
ジョンで使えるサービスが
すごいスピードで増えてる
Resource Access Management
• RAMユーザーを作成して
ユーザーやグループでアク
セス権限を付与することで
リソースにアクセス

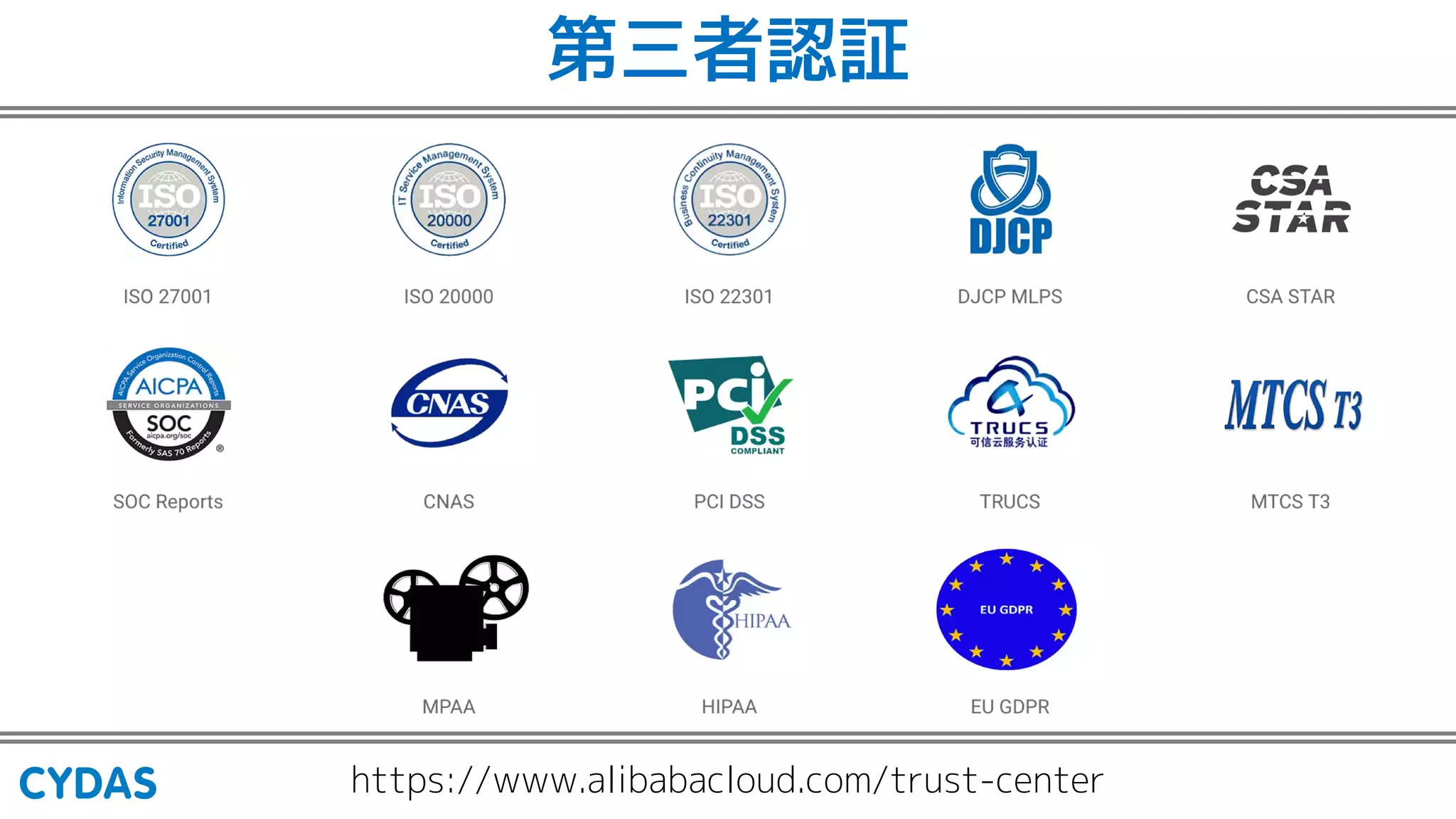

6. 第三者認証
https://www.alibabacloud.com/trust-center

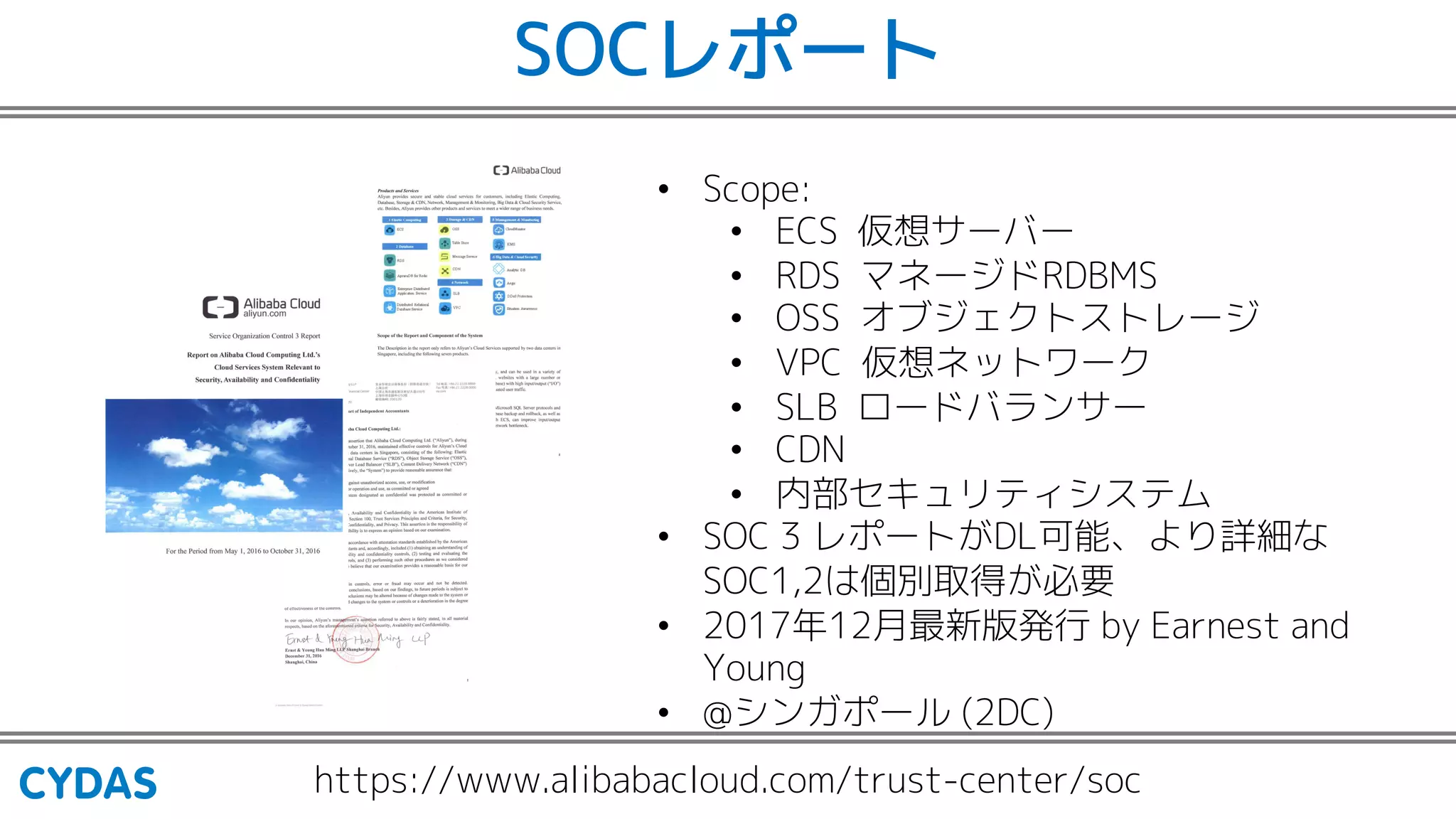

7. SOCレポート
https://www.alibabacloud.com/trust-center/soc
• Scope:
• ECS 仮想サーバー
• RDS マネージドRDBMS
• OSS オブジェクトストレージ
• VPC 仮想ネットワーク
• SLB ロードバランサー
• CDN
• 内部セキュリティシステム
• SOC 3 レポートがDL可能、より詳細な
SOC1,2は個別取得が必要
• 2017年12月最新版発行 by Earnest and
Young
• @シンガポール (2DC)

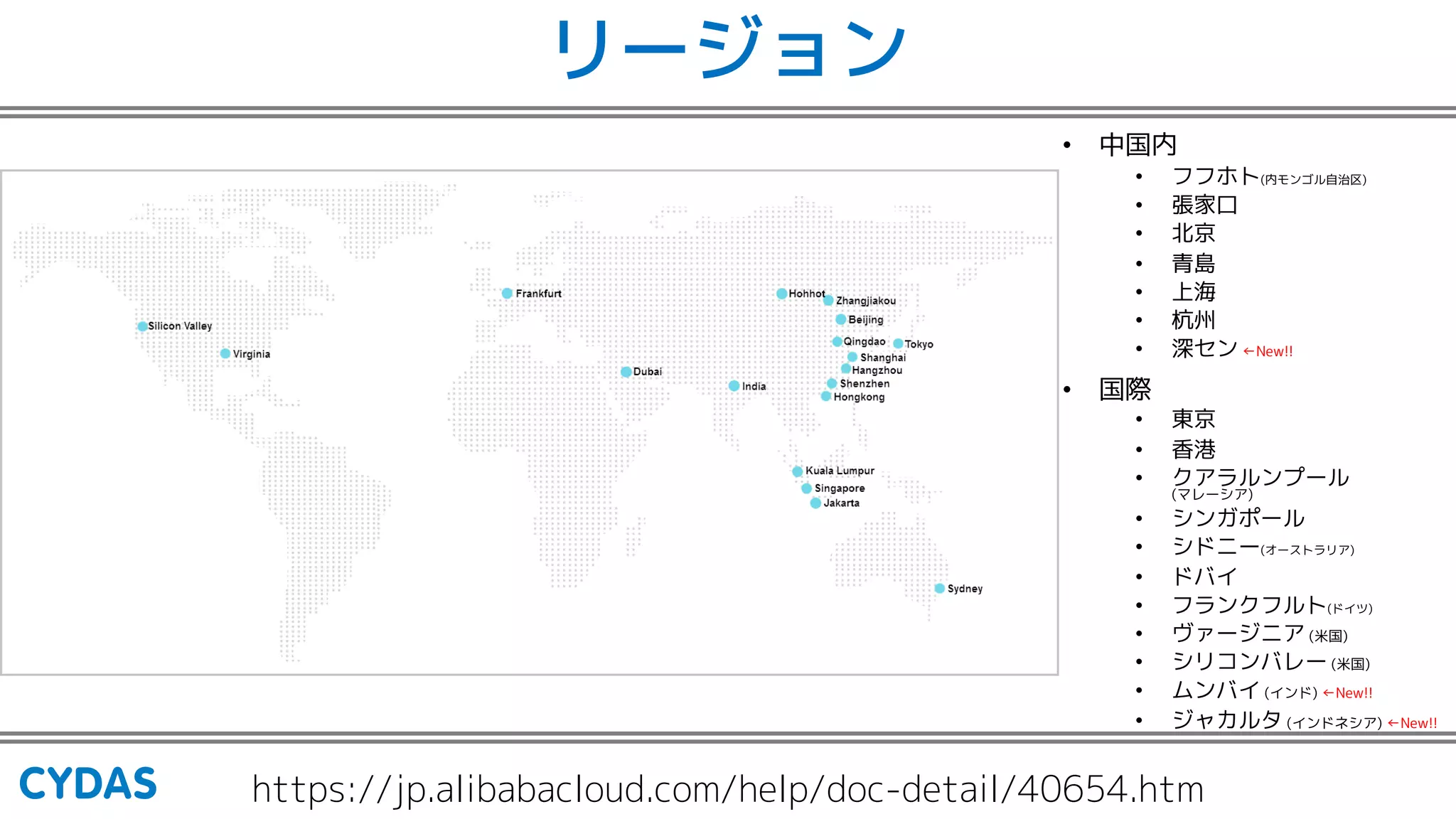

8. リージョン
• 中国内
• フフホト(内モンゴル自治区)
• 張家口
• 北京
• 青島
• 上海
• 杭州
• 深セン ←New!!
• 国際
• 東京
• 香港
• クアラルンプール
(マレーシア)
• シンガポール
• シドニー(オーストラリア)
• ドバイ
• フランクフルト(ドイツ)
• ヴァージニア (米国)
• シリコンバレー (米国)
• ムンバイ (インド) ←New!!
• ジャカルタ (インドネシア) ←New!!
https://jp.alibabacloud.com/help/doc-detail/40654.htm

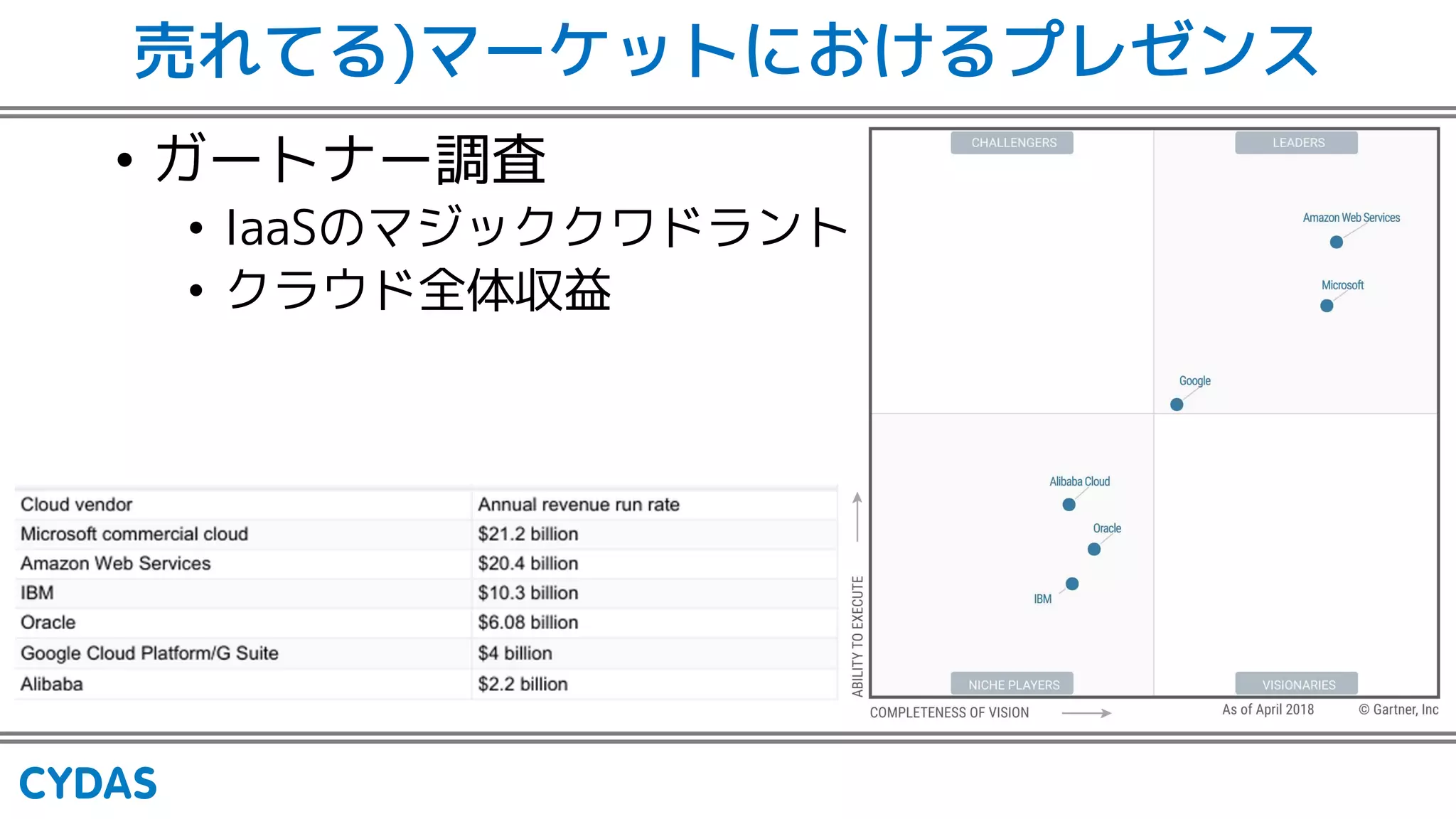

9. 売れてる)マーケットにおけるプレゼンス
• ガートナー調査
• IaaSのマジッククワドラント
• クラウド全体収益

10. ICP申請(Filling) / ICPライセンス(Liscence)
• ICP申請(登録)
• 中国内でWebサイトをホスティングする、またはCDN配置する場合に申請必須
• 2015年7月から外国籍企業でも登録可能(事務所の駐在員登録証必要)
• モバイルアプリは対象外
• 完成前でもドメインがあれば登録可能
• 複数サイトをホストしている場合は1回でOK
• ICP商用ライセンス
• ECサイトなど営利目的のサイトを運営するための許可(代表者による申請が必要)
• 非商用ICPライセンスの場合は担当レベルの申請
• 事業免許
• ICPライセンスの取得に必要な中国内での事業免許
• 中国内の本社所在地に近いリージョンから配信する必要あり
• 香港リージョン
• ICPライセンス不要なのでこちらで十分か検討する
https://www.alibabacloud.com/forum/read-873
https://www.alibabacloud.com/help/zh/faq-detail/43904.htm
https://jp.alibabacloud.com/help/product/35468.htm

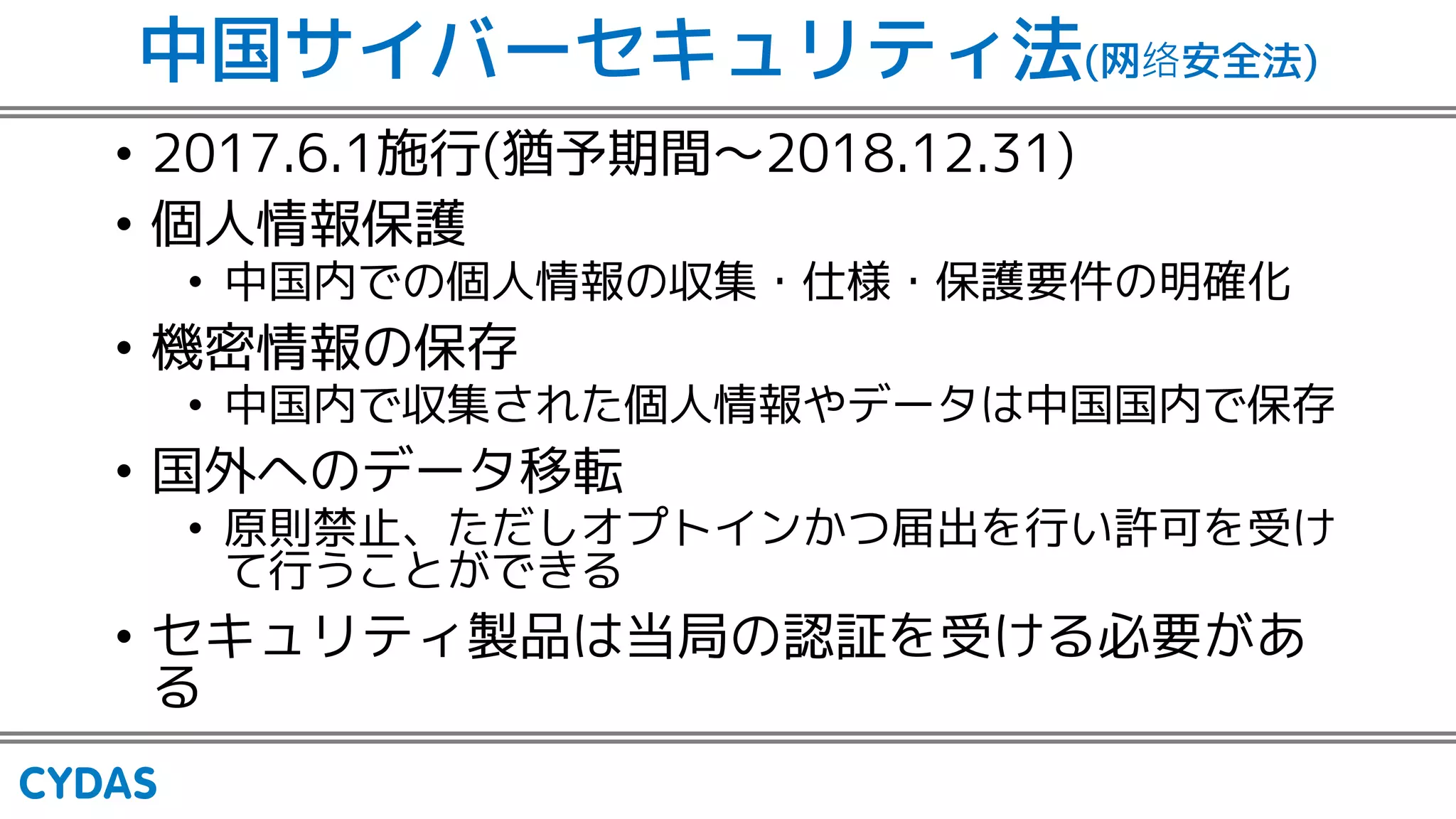

11. 中国サイバーセキュリティ法(网 安全法)
• 2017.6.1施行(猶予期間〜2018.12.31)
• 個人情報保護
• 中国内での個人情報の収集・仕様・保護要件の明確化
• 機密情報の保存
• 中国内で収集された個人情報やデータは中国国内で保存
• 国外へのデータ移転
• 原則禁止、ただしオプトインかつ届出を行い許可を受け
て行うことができる
• セキュリティ製品は当局の認証を受ける必要があ
る

12. 高可用な
Webアプリケーション
2) 使える

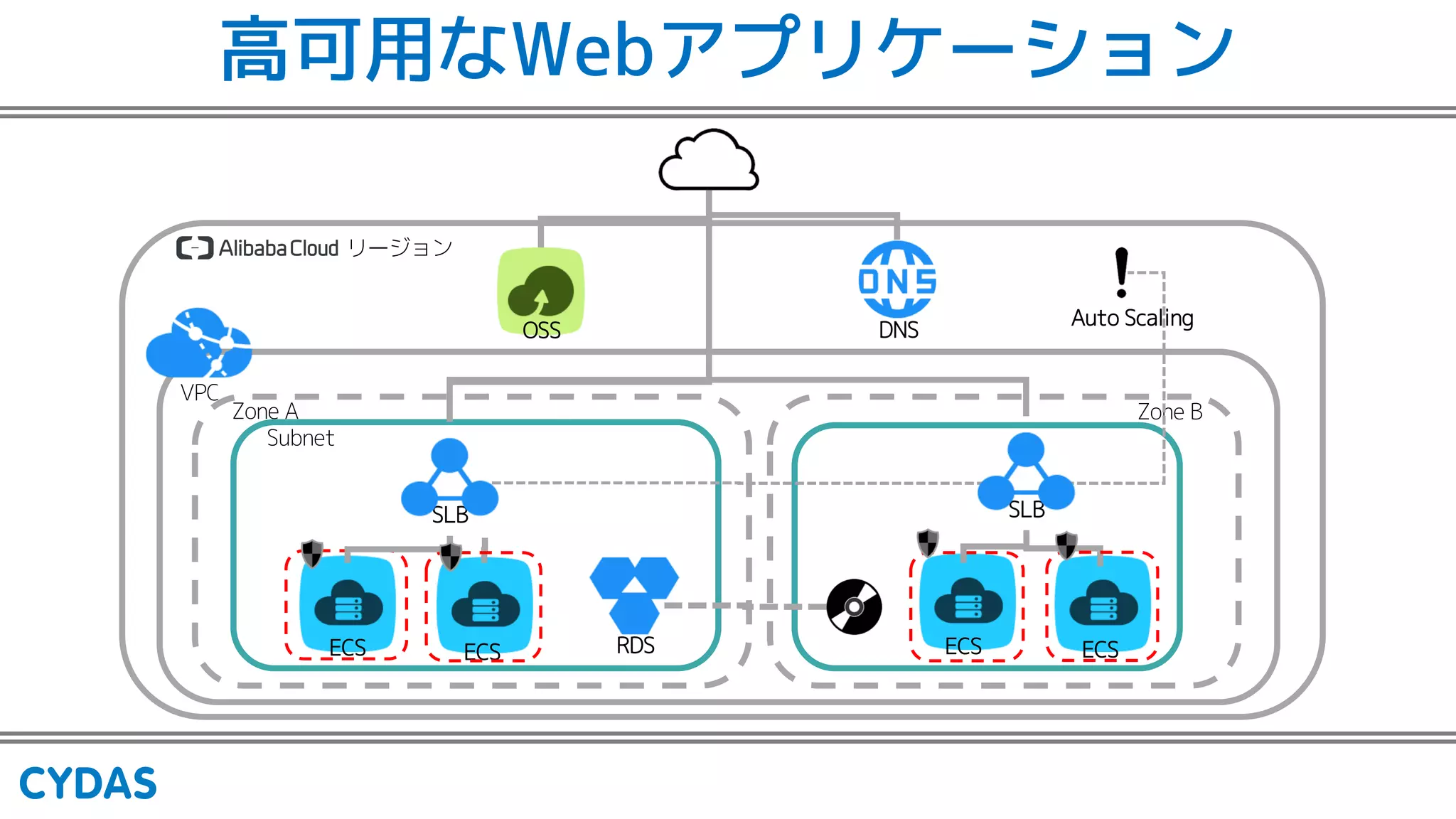

13. 高可用なWebアプリケーション
リージョン
DNS
Subnet
VPC
Zone A Zone B
OSS
SLB
RDSECS ECS
SLB
ECS ECS
Auto Scaling

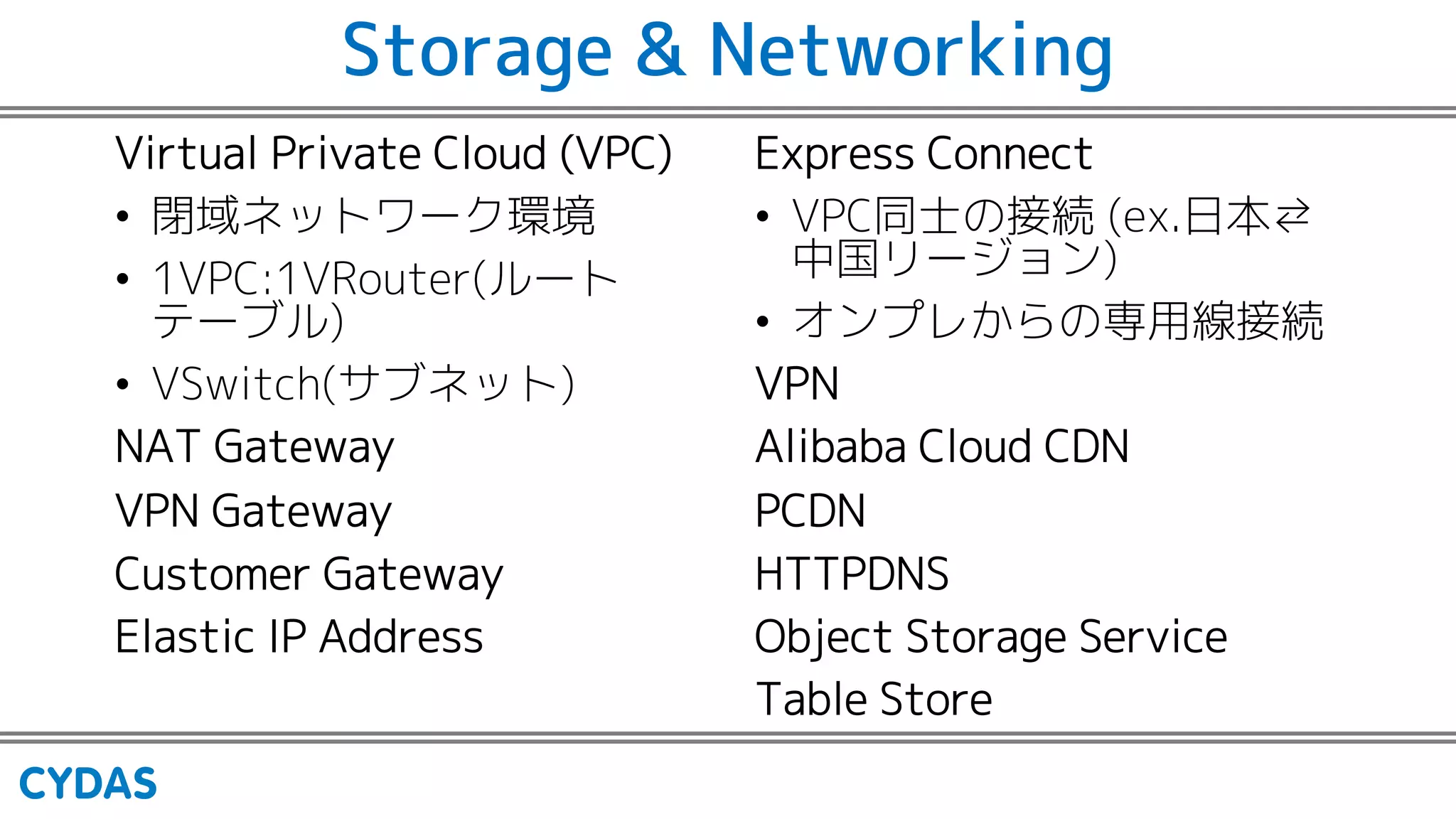

14. Storage & Networking
Virtual Private Cloud (VPC)
• 閉域ネットワーク環境
• 1VPC:1VRouter(ルート
テーブル)
• VSwitch(サブネット)
NAT Gateway
VPN Gateway
Customer Gateway
Elastic IP Address
Express Connect
• VPC同士の接続 (ex.日本⇄
中国リージョン)
• オンプレからの専用線接続
VPN
Alibaba Cloud CDN
PCDN
HTTPDNS
Object Storage Service
Table Store

15. Computing
Elastic Compute Services(ECS)
• 仮想サーバーのサービス
• ネットワークストレージ
CloudDiskを接続して利用
• 99.95%の可用性
Server Load Balancer
• ロードバランサー
Auto Scaling
Container Service
• Swarm, Kubernetesクラスタに対
応したコンテナサービス
• テンプレートによる自動構築
BatchCompute
• コンテナでジョブを実行
Function Compute
• FaaS
Simple Application Server
• VPS

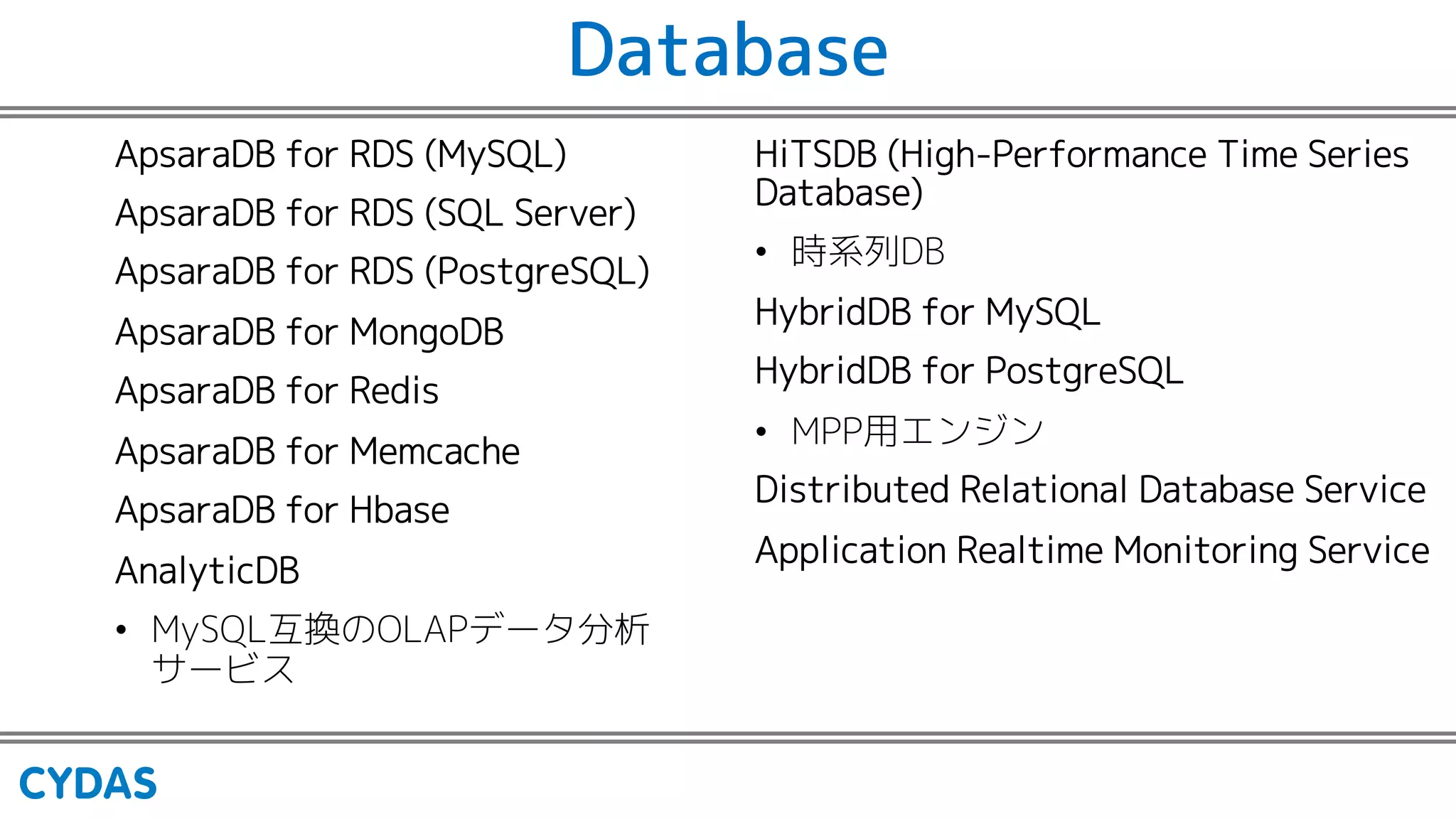

16. Database
ApsaraDB for RDS (MySQL)
ApsaraDB for RDS (SQL Server)
ApsaraDB for RDS (PostgreSQL)
ApsaraDB for MongoDB
ApsaraDB for Redis
ApsaraDB for Memcache
ApsaraDB for Hbase
AnalyticDB
• MySQL互換のOLAPデータ分析
サービス
HiTSDB (High-Performance Time Series
Database)
• 時系列DB
HybridDB for MySQL
HybridDB for PostgreSQL
• MPP用エンジン
Distributed Relational Database Service
Application Realtime Monitoring Service

17. 高可用なWebアプリケーション
リージョン
DNS
Subnet
VPC
Zone A Zone B
OSS
SLB
RDSECS ECS
SLB
ECS ECS
Auto Scaling

18. コンテナ / サーバーレス
クラウド【シフト】→クラウド【ネイティブ】

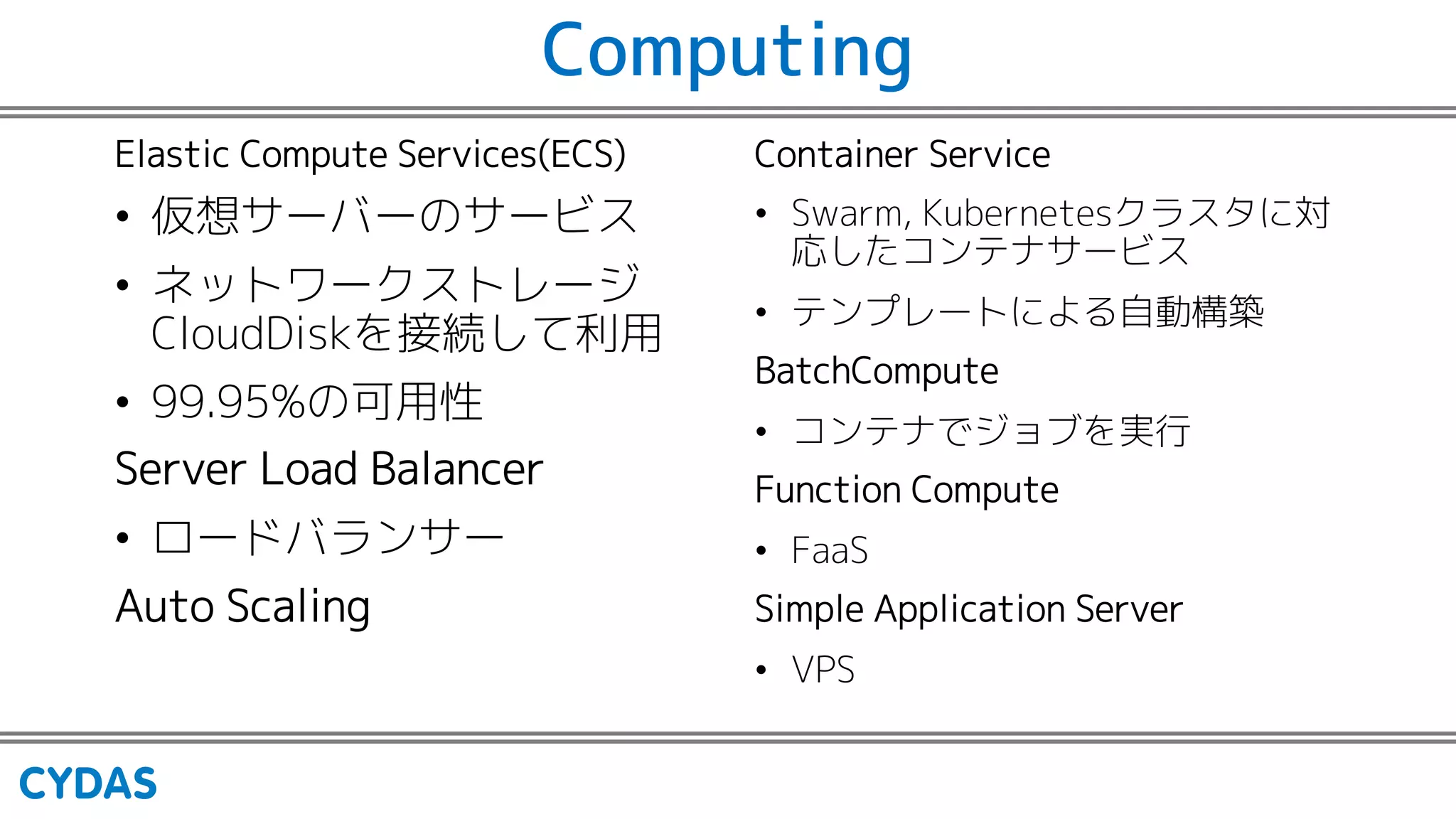

19. Computing
Elastic Compute Services(ECS)
• 仮想サーバーのサービス
• ネットワークストレージ
CloudDiskを接続して利用
• 99.95%の可用性
Server Load Balancer
• ロードバランサー
Auto Scaling
Container Service
• Swarm, Kubernetesクラスタに対
応したコンテナサービス
• テンプレートによる自動構築
BatchCompute
• コンテナでジョブを実行
Function Compute
• FaaS
Simple Application Server
• VPS

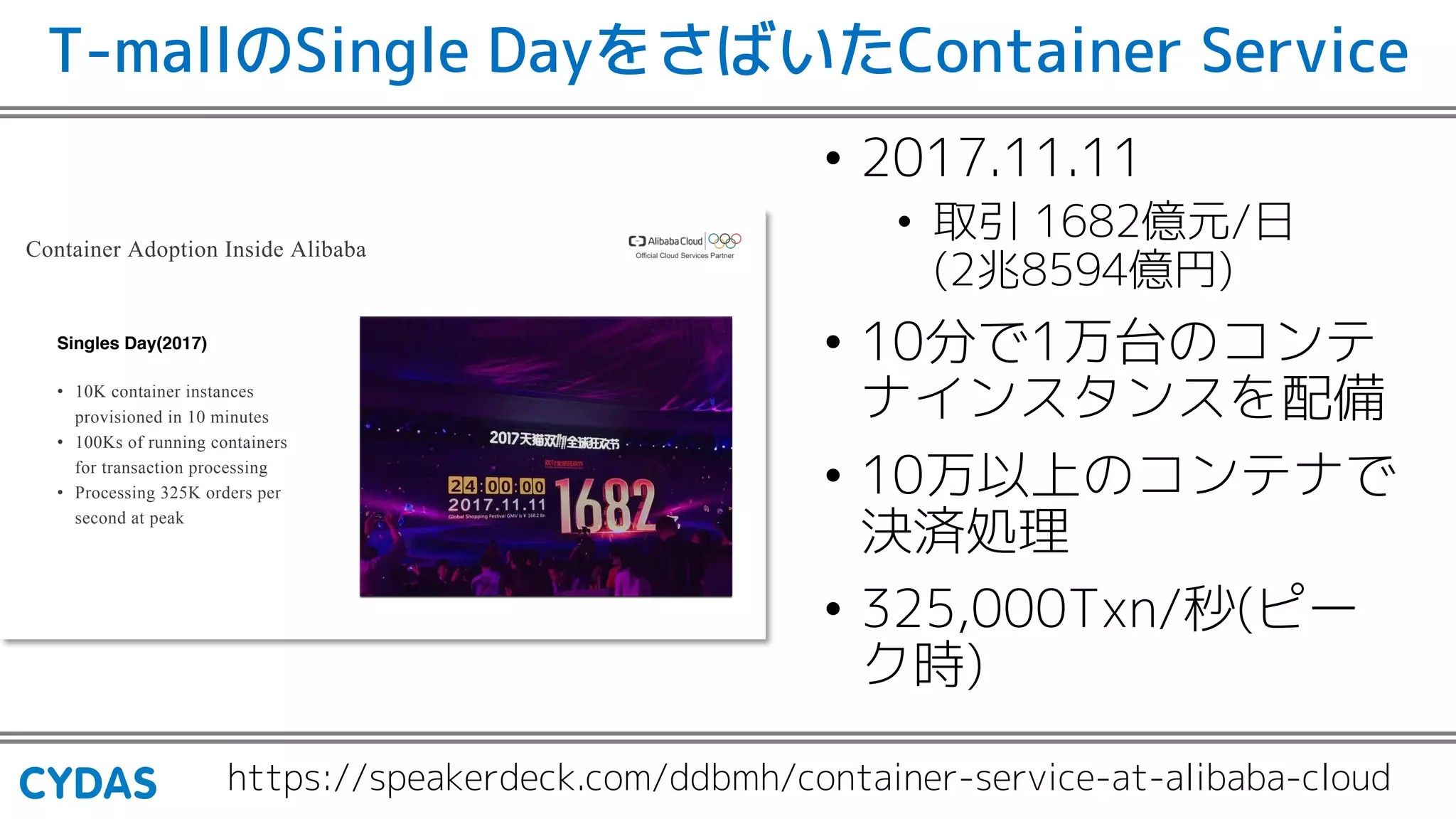

20. Container Adoption Inside Alibaba
Singles Day(2017)
• 10K container instances
provisioned in 10 minutes
• 100Ks of running containers
for transaction processing
• Processing 325K orders per
second at peak
https://speakerdeck.com/ddbmh/container-service-at-alibaba-cloud
T-mallのSingle DayをさばいたContainer Service
• 2017.11.11
• 取引 1682億元/日
(2兆8594億円)
• 10分で1万台のコンテ
ナインスタンスを配備
• 10万以上のコンテナで
決済処理
• 325,000Txn/秒(ピー
ク時)

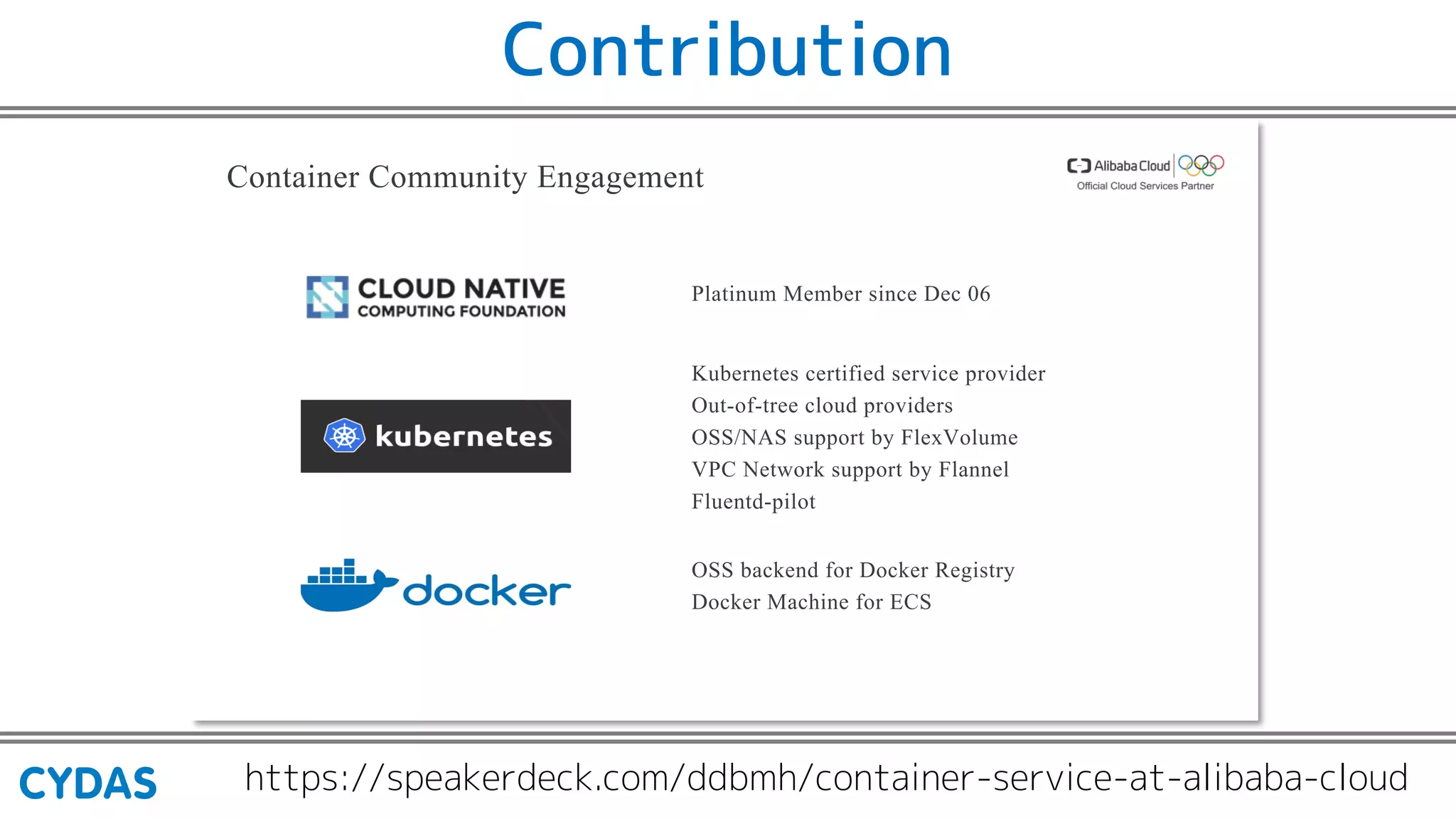

21. Container Community Engagement
Platinum Member since Dec 06
Kubernetes certified service provider
Out-of-tree cloud providers
OSS/NAS support by FlexVolume
VPC Network support by Flannel
Fluentd-pilot
OSS backend for Docker Registry
Docker Machine for ECS
https://speakerdeck.com/ddbmh/container-service-at-alibaba-cloud
Contribution

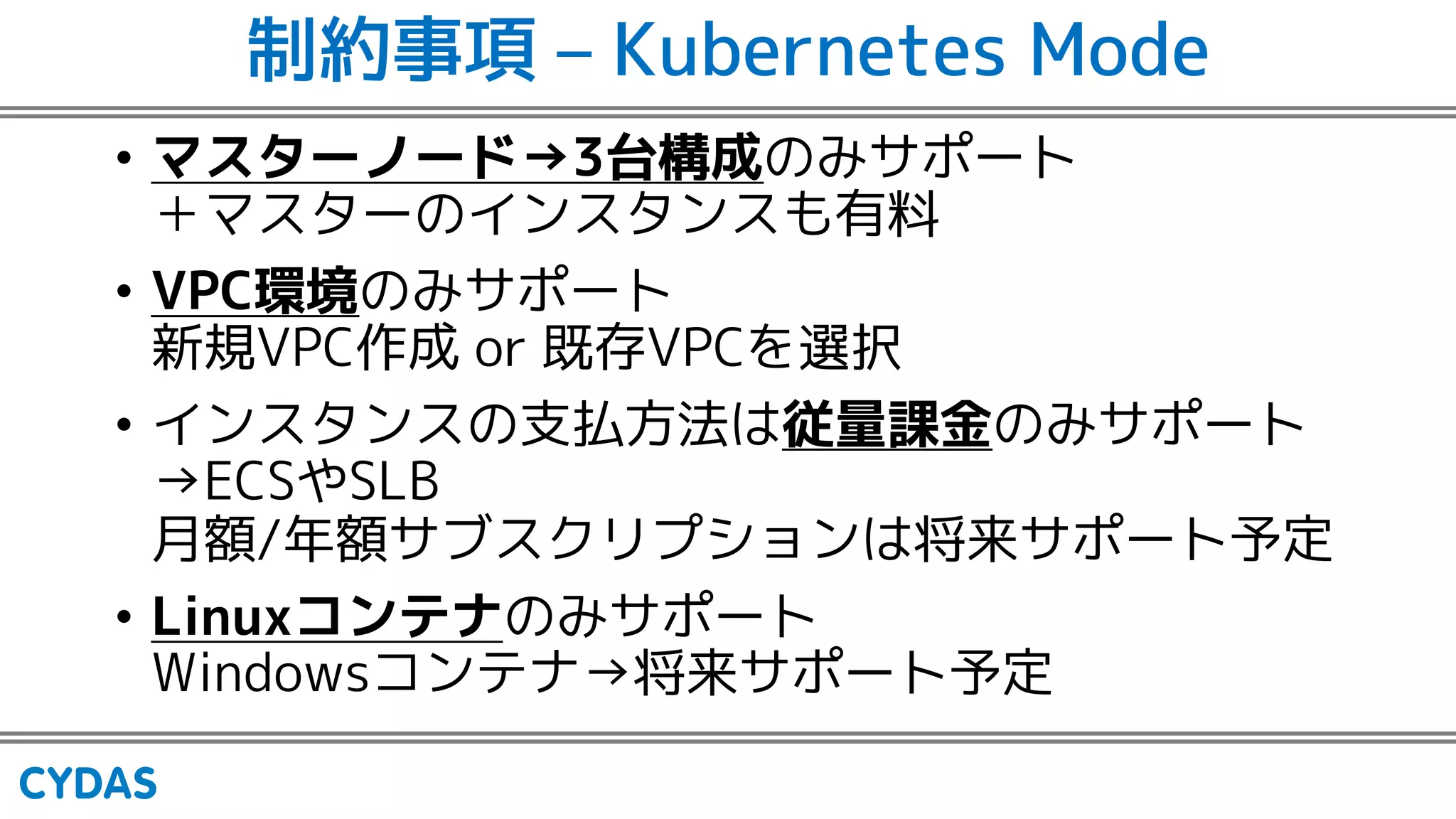

22. 制約事項 – Kubernetes Mode
• マスターノード→3台構成のみサポート
＋マスターのインスタンスも有料
• VPC環境のみサポート
新規VPC作成 or 既存VPCを選択
• インスタンスの支払方法は従量課金のみサポート
→ECSやSLB
月額/年額サブスクリプションは将来サポート予定
• Linuxコンテナのみサポート
Windowsコンテナ→将来サポート予定

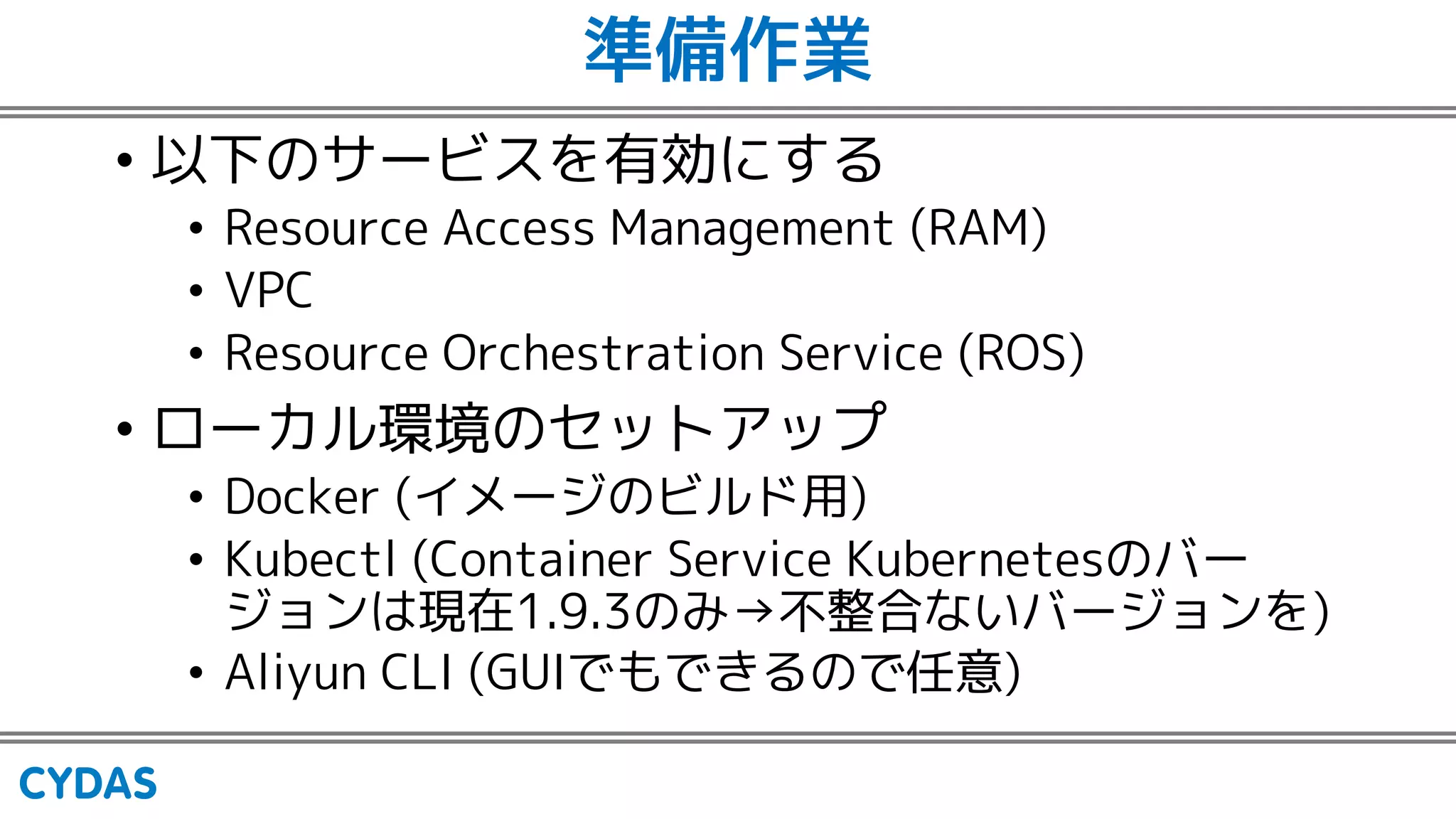

23. 準備作業
• 以下のサービスを有効にする
• Resource Access Management (RAM)
• VPC
• Resource Orchestration Service (ROS)
• ローカル環境のセットアップ
• Docker (イメージのビルド用)
• Kubectl (Container Service Kubernetesのバー
ジョンは現在1.9.3のみ→不整合ないバージョンを)
• Aliyun CLI (GUIでもできるので任意)

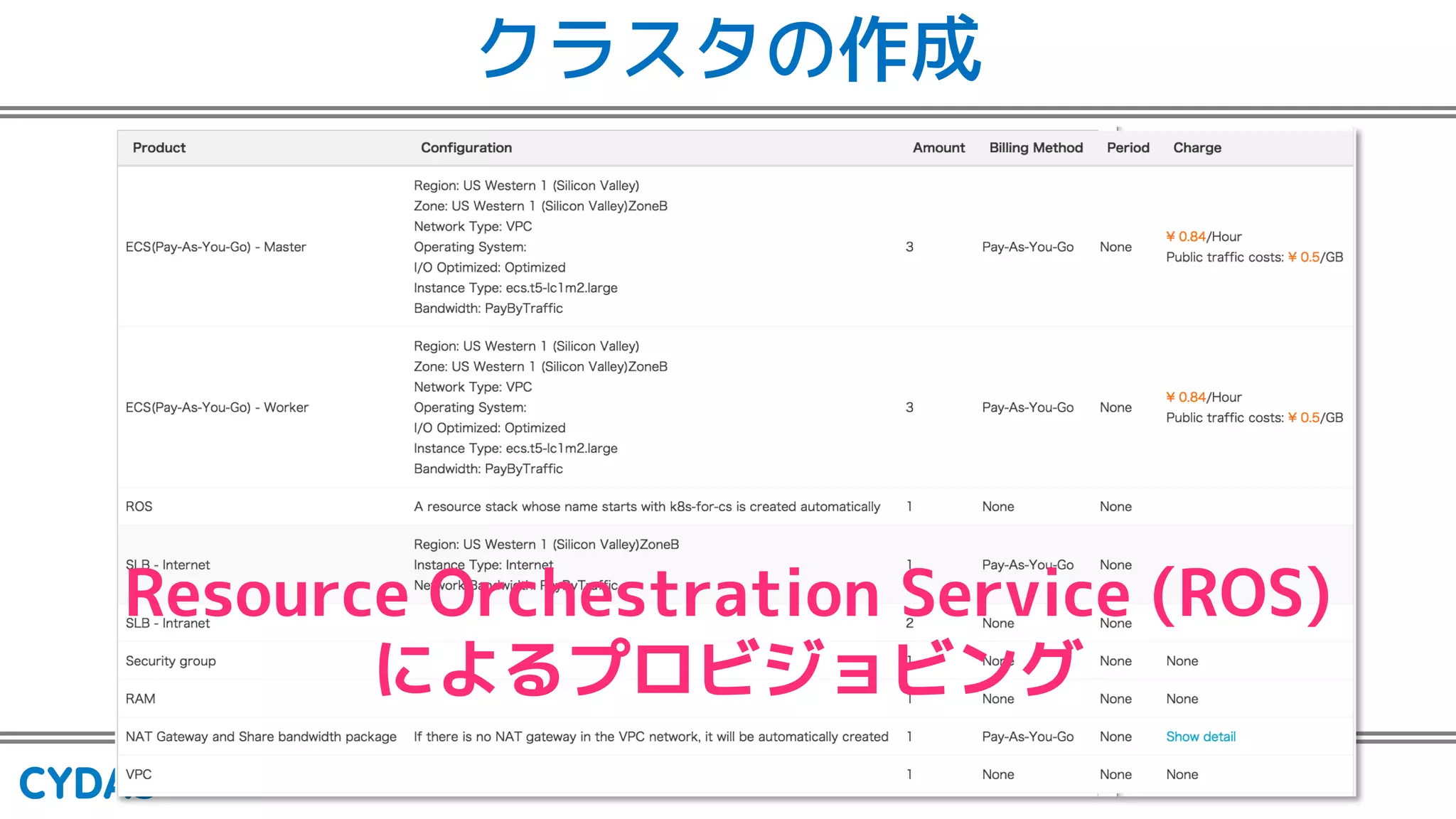

24. クラスタの作成
Resource Orchestration Service (ROS)
によるプロビジョビング

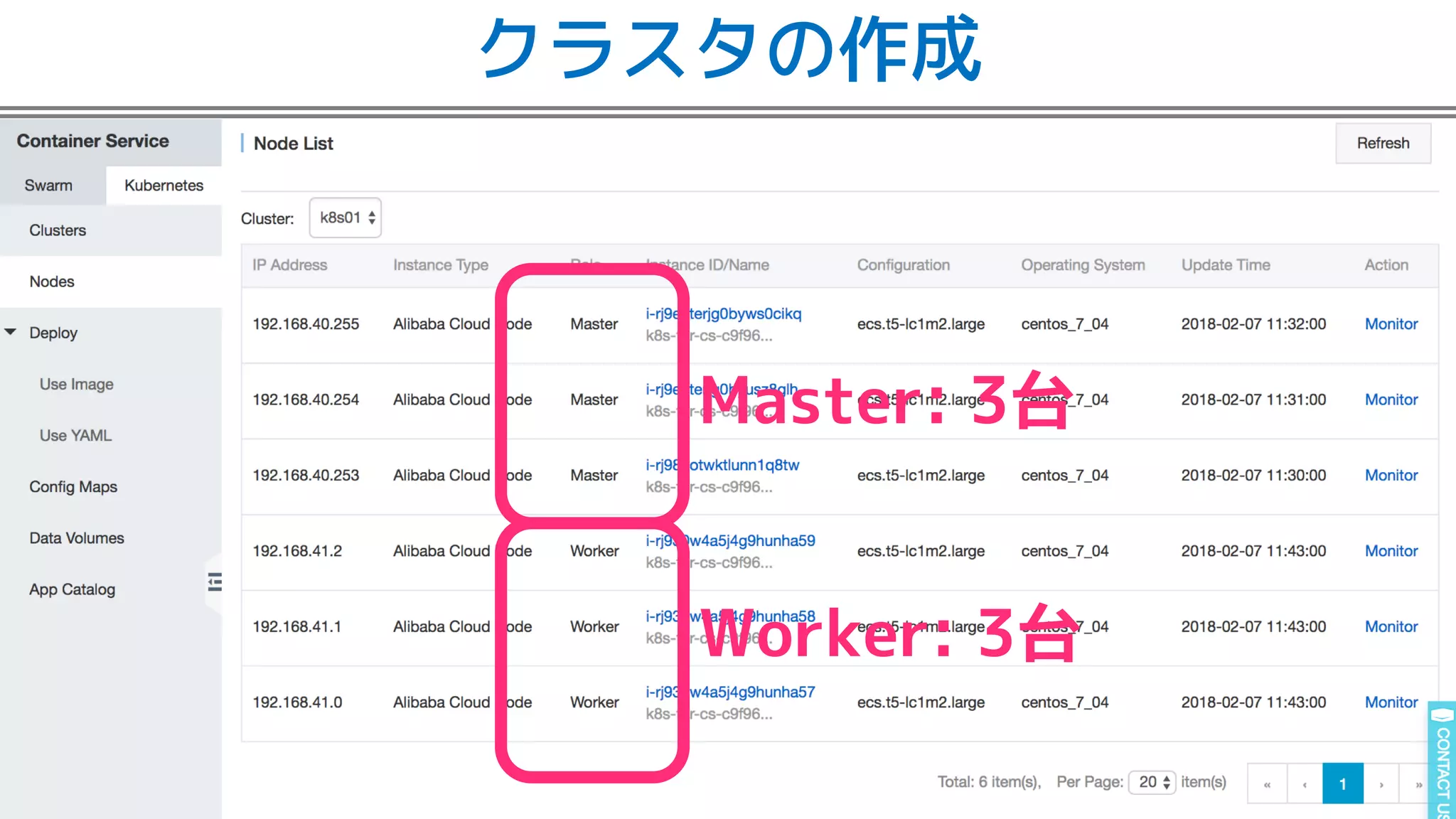

25. クラスタの作成
Master: 3台
Worker: 3台

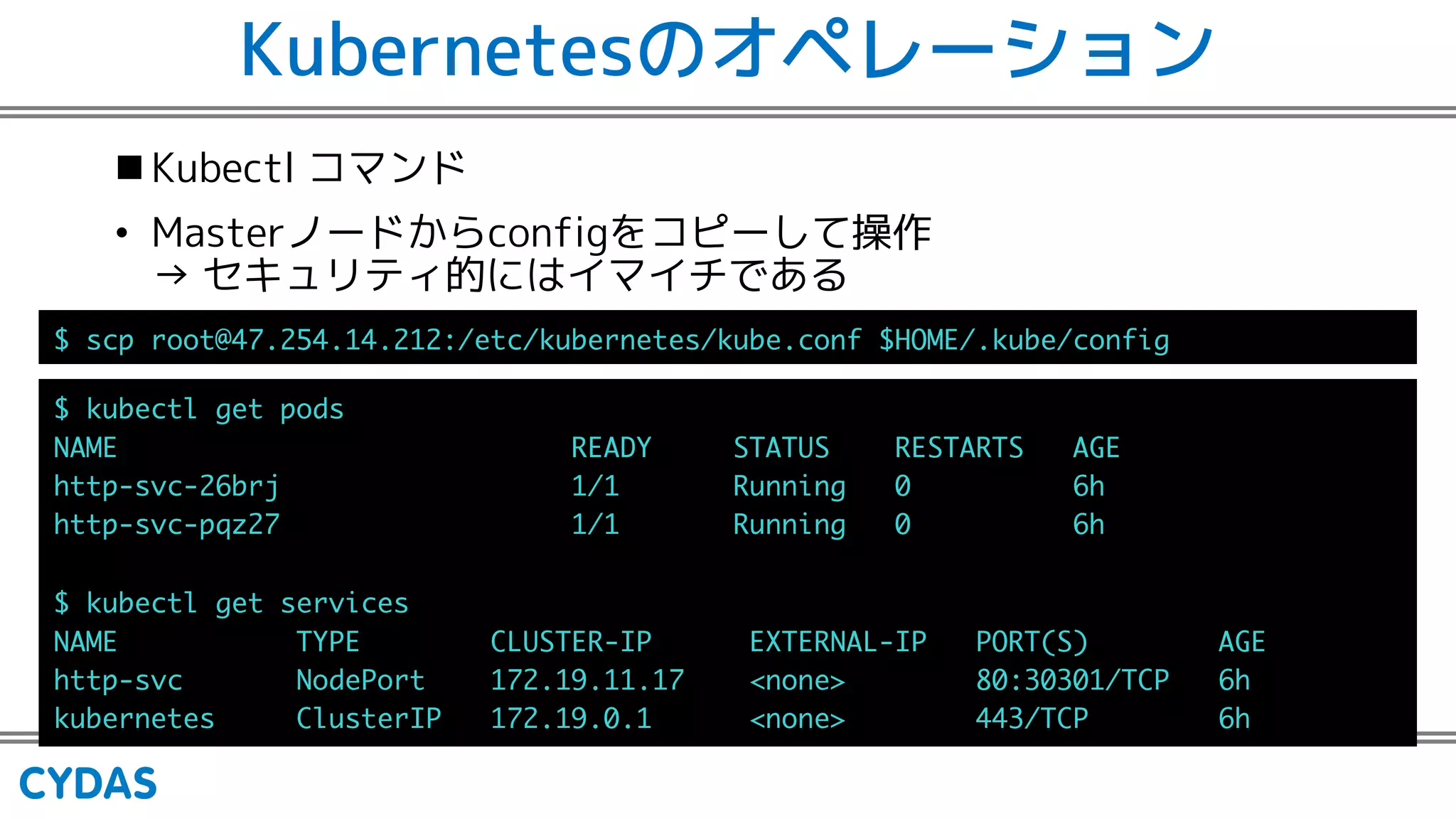

26. Kubernetesのオペレーション
n Kubectl コマンド
• Masterノードからconfigをコピーして操作
→ セキュリティ的にはイマイチである
U R T 2) ) ) /$H $N EHTPH HU$N EH PI 8 6$ N EH$ PIL
N EH O H R GU
<3 6 635D @A3A @ 6@A3 A@ 376
R UX ETM $ PPLP
R UX RSY $ PPLP
N EH O H UHTXL HU
<3 6 AD>6 4: @A6 9> 6CA6 <3: 9> > A @ 376
R UX < GH> T . 0P PH1 - /( ( $A4>
N EHTPH HU 4O U HT9> . 0P PH1 ))($A4>

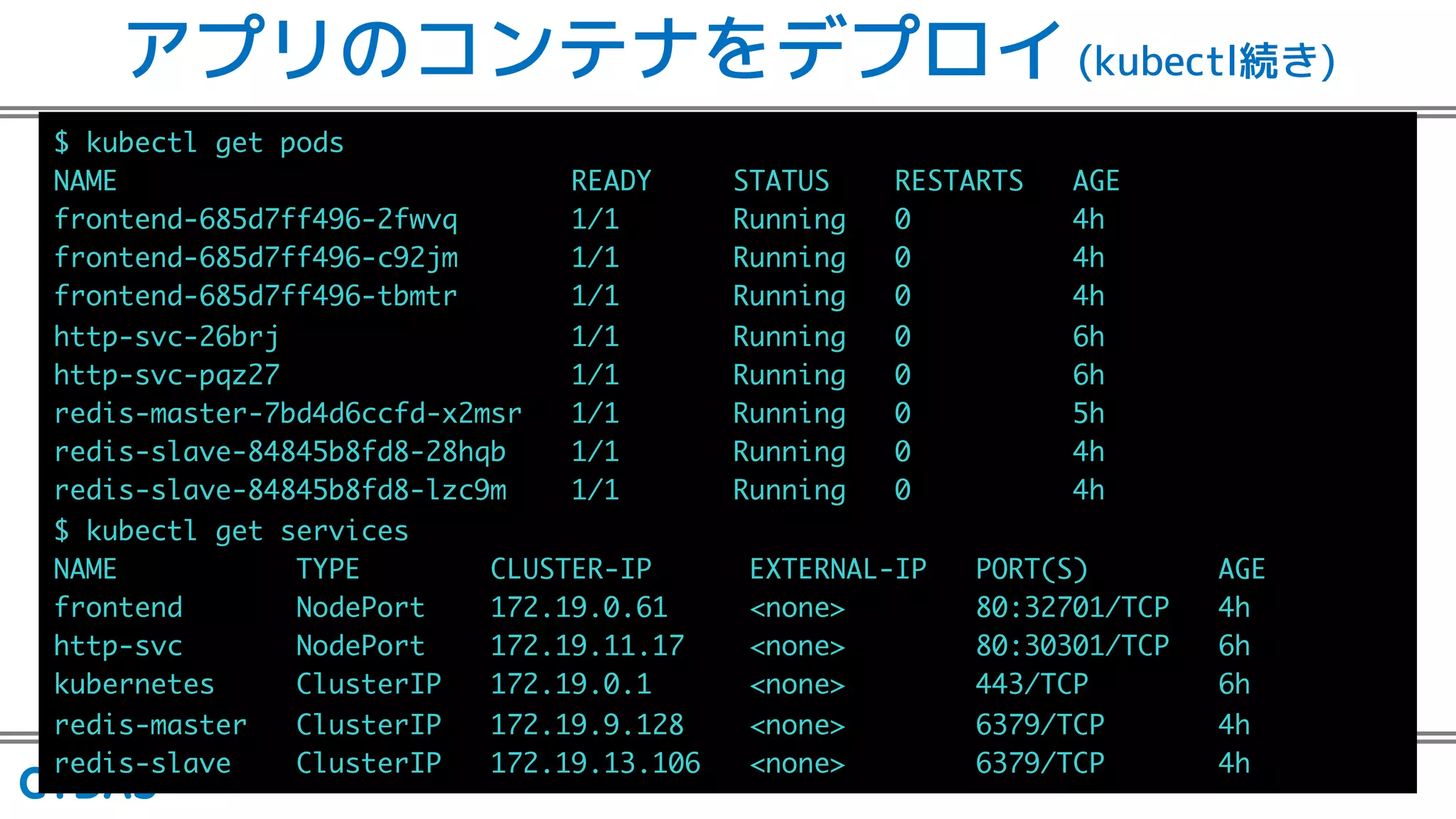

27. アプリのコンテナをデプロイ (kubectl続き)
M DGE N IG R U
:295 524 > 2 > 5> 2 > 265
T P GP - ). YXS $ PP PI )
T P GP - ). E. LO $ PP PI )
T P GP - ). DO T $ PP PI )
R UXE DTL $ PP PI
R UXE RS $ PP PI
TG U OCU GT D ) EE OUT $ PP PI
TG U UNCXG -)-) D- - - SD $ PP PI )
TG U UNCXG -)-) D- - N E.O $ PP PI )
M DGE N IG UGTX EGU
:295 <5 38 > 5 7< 5A 5 :28 7< < > 265
T P GP : G< T . 0P PG1 - /( $ 3< )
R UXE : G< T . 0P PG1 - /( ( $ 3<
M DGTPG GU 3N U GT7< . 0P PG1 ))($ 3<
TG U OCU GT 3N U GT7< . . - 0P PG1 ( .$ 3< )
TG U UNCXG 3N U GT7< . ( 0P PG1 ( .$ 3< )

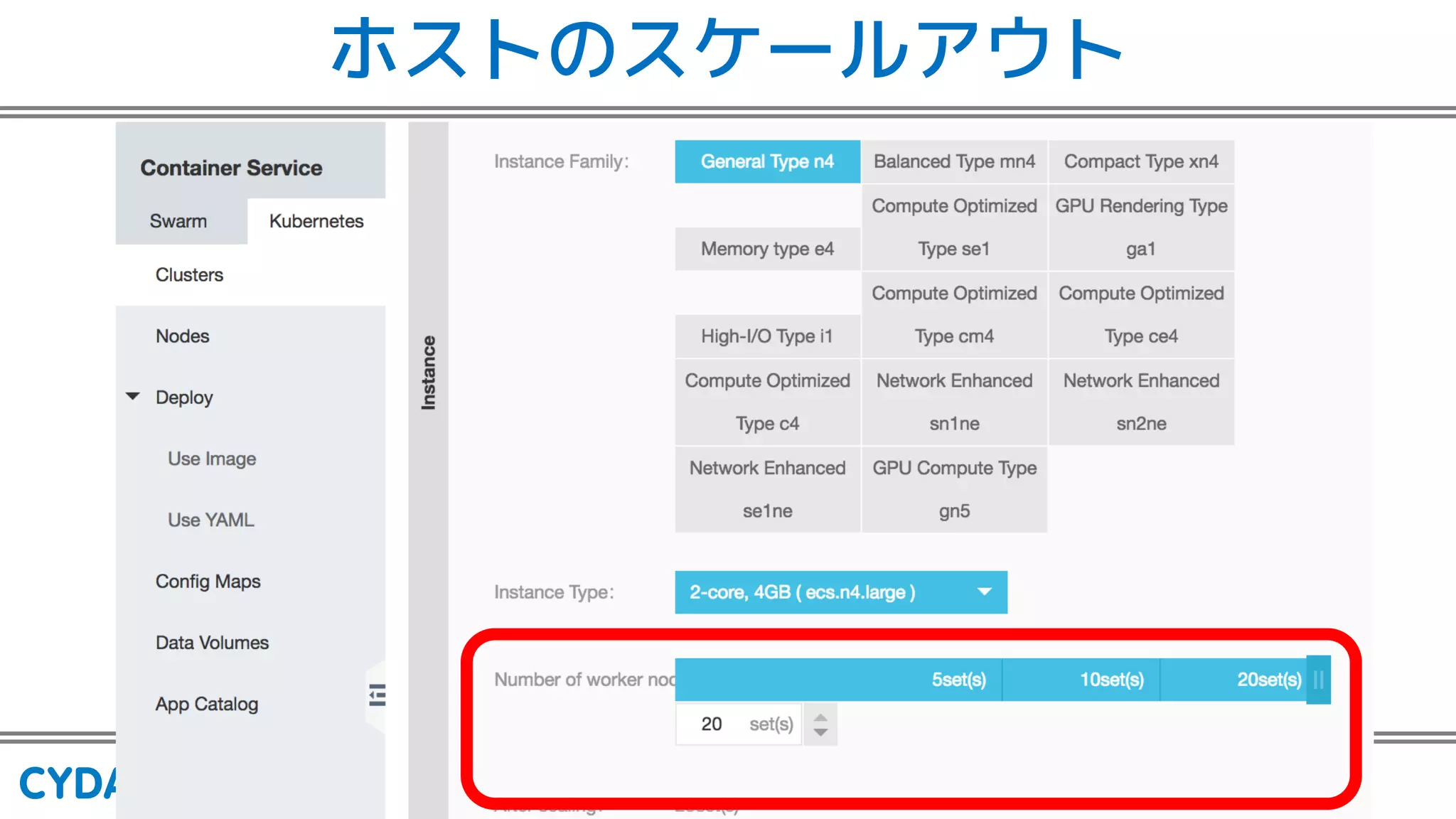

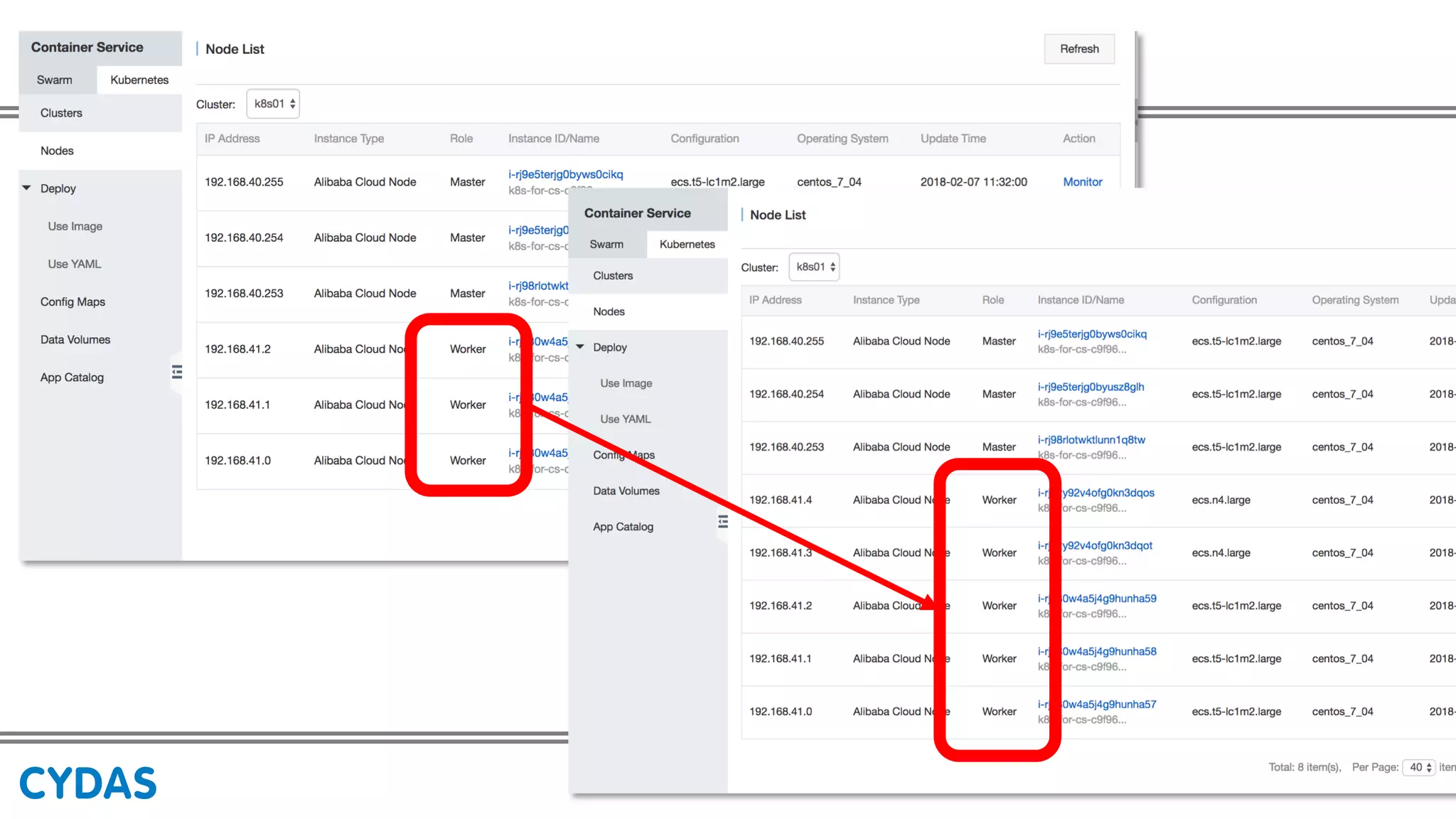

28. ホストのスケールアウト

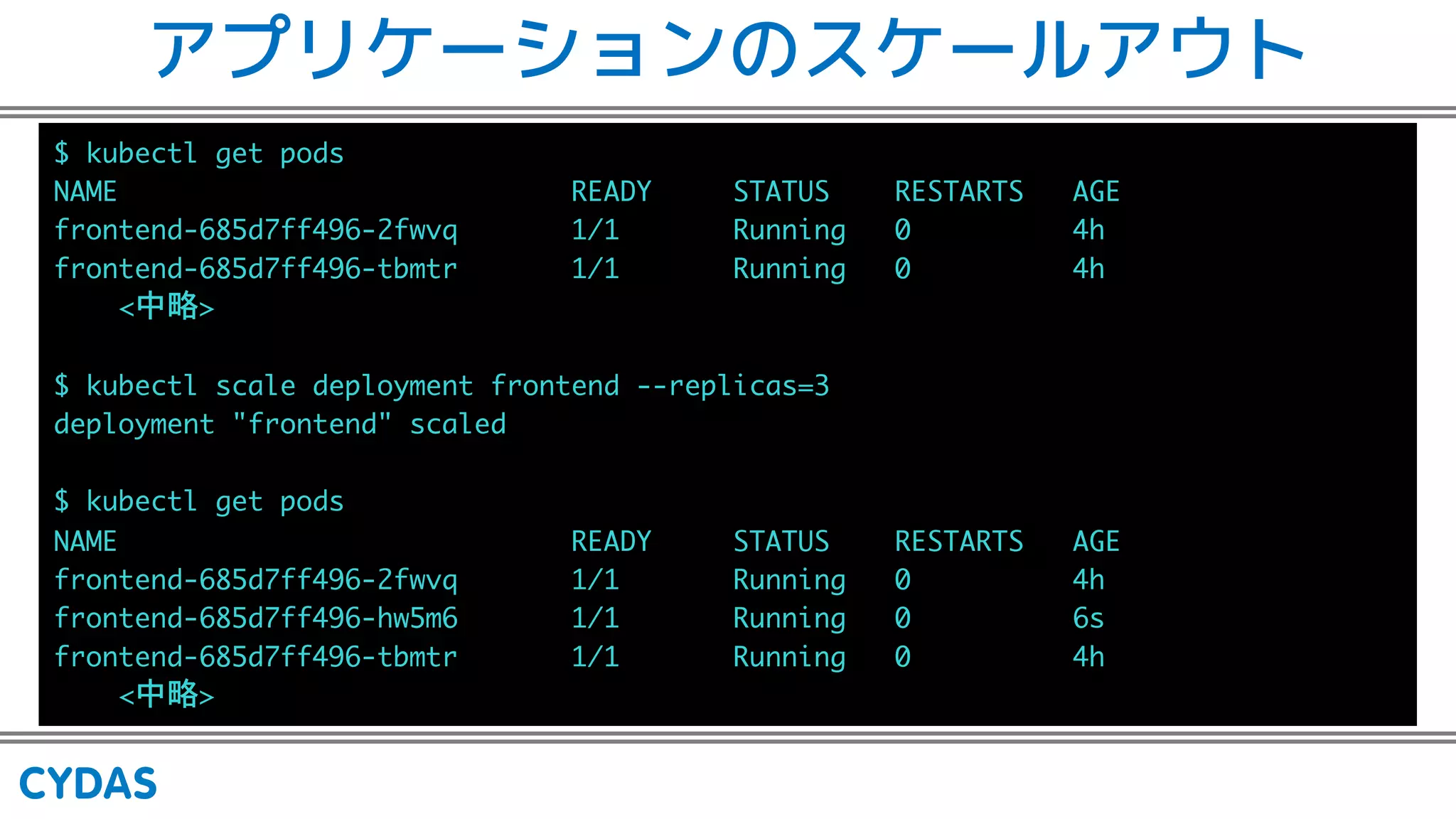

30. アプリケーションのスケールアウト
TDN< =ME A MT >
5042TTTTTTTTTTTTTTTTTTTTTTTTTTTT6201 TTTTT780897TTTT62780687TTT032
GM G> > TTTTTTT$"$TTTTTTT6NGG GATTT TTTTTTTTTT
GM G> > M< M TTTTTTT$"$TTTTTTT6NGG GATTT TTTTTTTTTT
-RS/
TDN< =ME = E T> E GMT GM G>T E =
> E GMT GM G> T = E >
TDN< =ME A MT >
5042TTTTTTTTTTTTTTTTTTTTTTTTTTTT6201 TTTTT780897TTTT62780687TTT032
GM G> > TTTTTTT$"$TTTTTTT6NGG GATTT TTTTTTTTTT
GM G> > TTTTTTT$"$TTTTTTT6NGG GATTT TTTTTTTTTT
GM G> > M< M TTTTTTT$"$TTTTTTT6NGG GATTT TTTTTTTTTT
-RS/

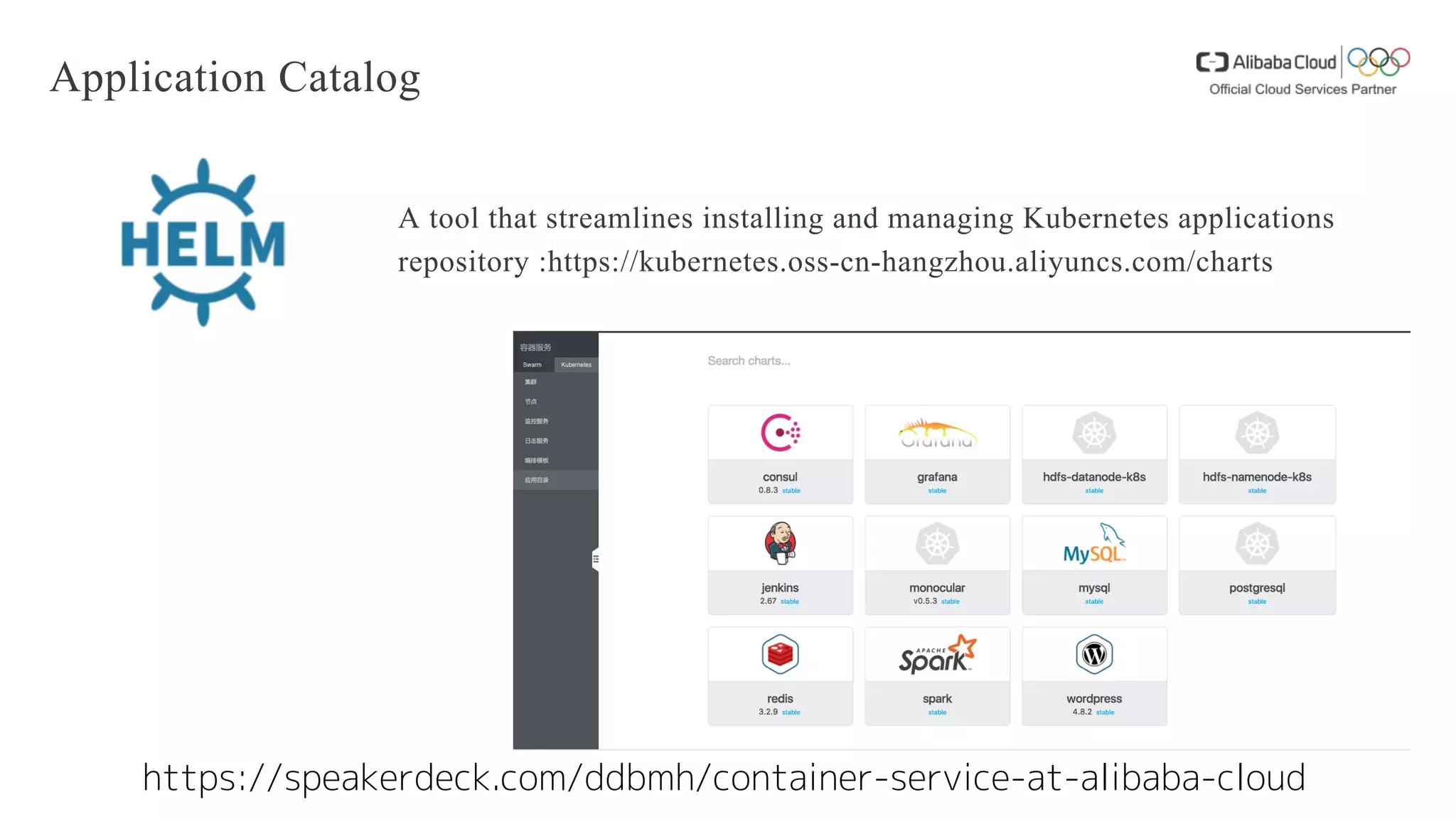

31. Application Catalog
A tool that streamlines installing and managing Kubernetes applications
repository :https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
https://speakerdeck.com/ddbmh/container-service-at-alibaba-cloud

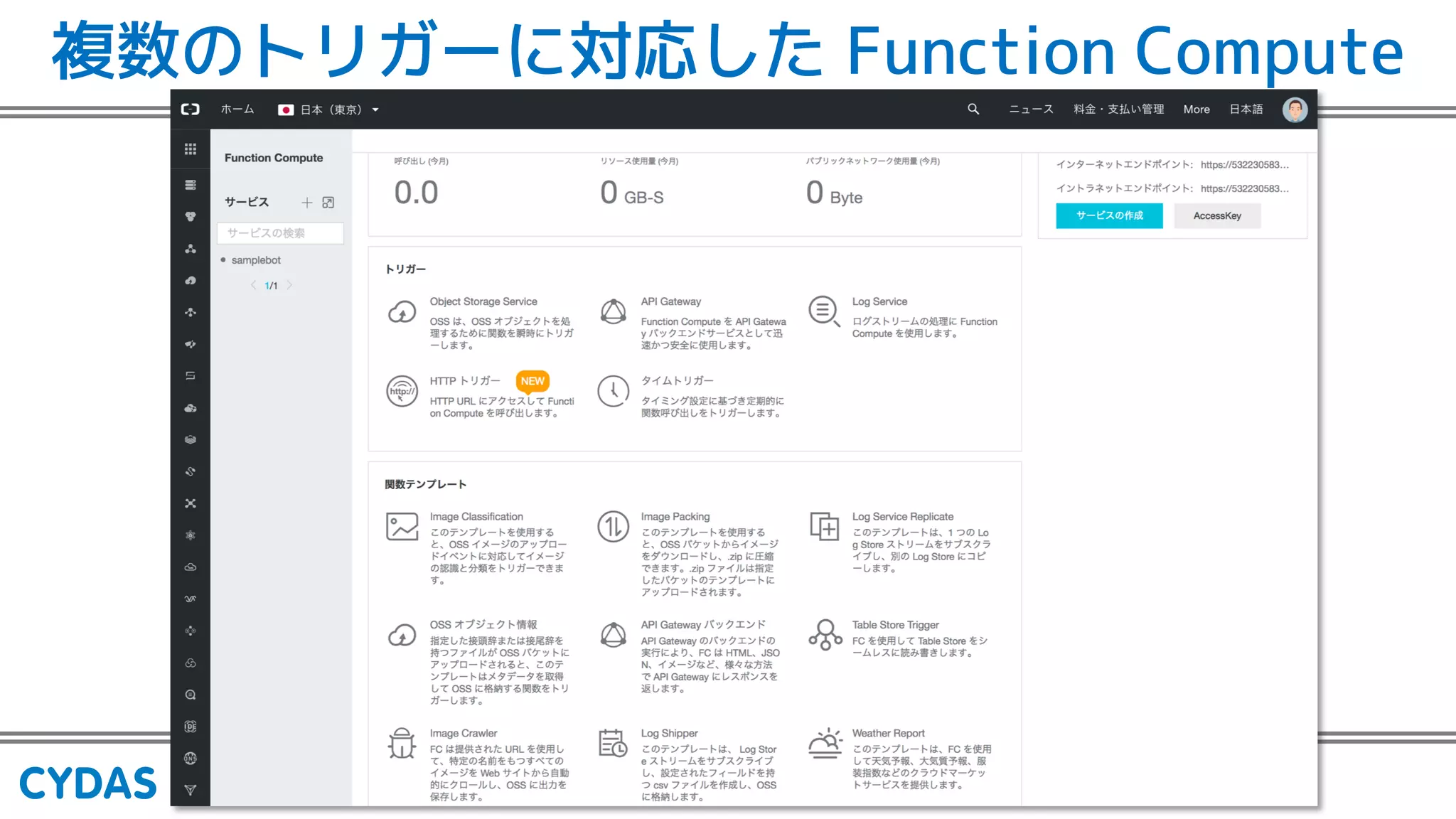

32. 複数のトリガーに対応した Function Compute

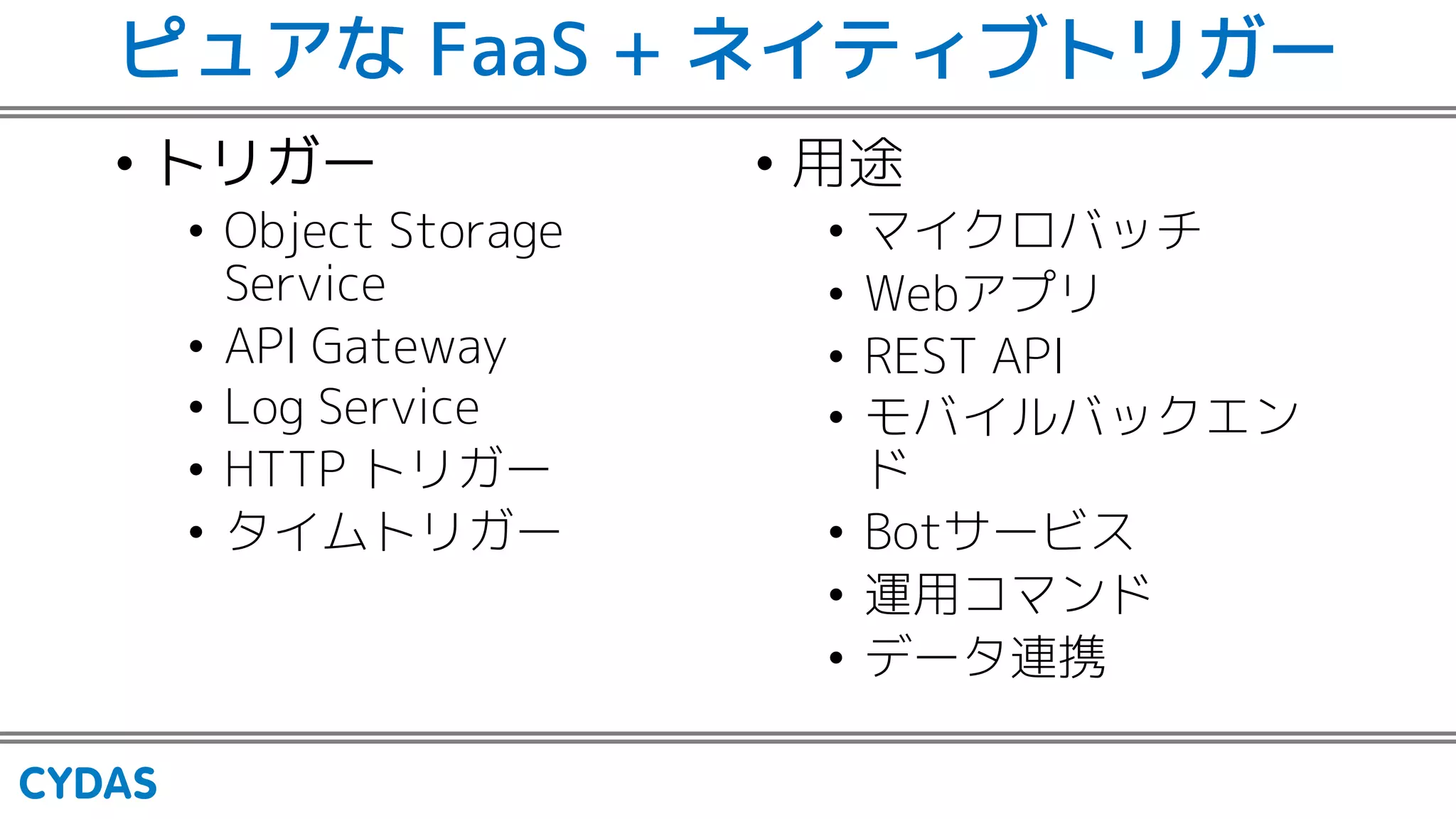

33. ピュアな FaaS + ネイティブトリガー
• トリガー
• Object Storage
Service
• API Gateway
• Log Service
• HTTP トリガー
• タイムトリガー
• 用途
• マイクロバッチ
• Webアプリ
• REST API
• モバイルバックエン
ド
• Botサービス
• 運用コマンド
• データ連携

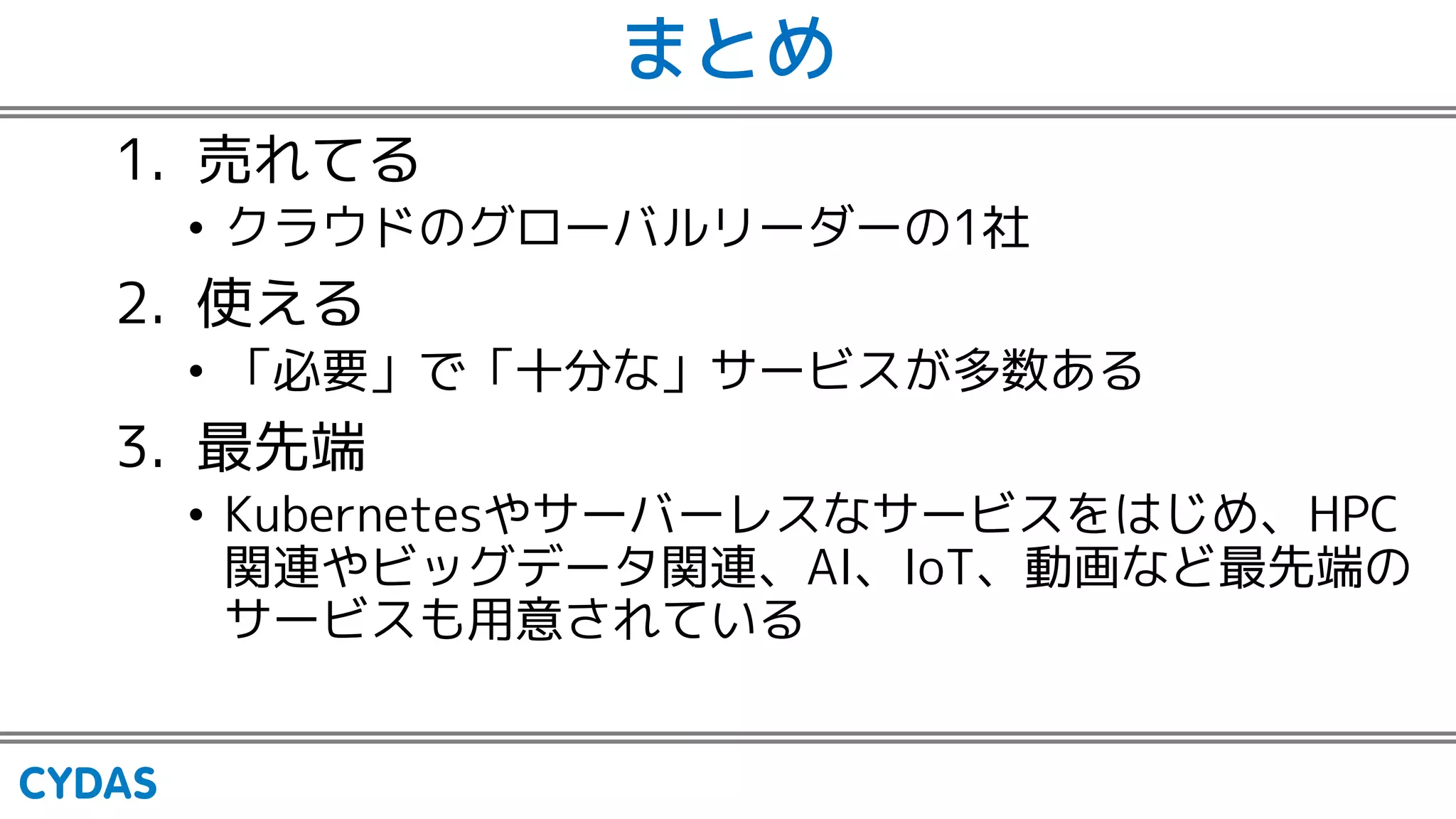

34. まとめ
1. 売れてる
• クラウドのグローバルリーダーの1社
2. 使える
• 「必要」で「十分な」サービスが多数ある
3. 最先端
• Kubernetesやサーバーレスなサービスをはじめ、HPC
関連やビッグデータ関連、AI、IoT、動画など最先端の
サービスも用意されている
