Download to read offline
![40Copyright © 2016 NTT DATA Corporation
• 入力チェックがstruts-validator(commons-validator)から
Spring Validator(Bean Validator)に変更する際に、対応しにくい
チェックルールが見つかった。
• 正規表現
• Struts 1 : mask / Bean Validation : @Pattern
• 空文字(“”)はチェックの対象外→対象となってしまう。
• 同じ挙動にするため、正規表現の先頭に |を記載した。 例：@Pattern(regexp = "|^[a-z]+$")
• 日本語用の独自チェックルール
• 各プロジェクトでcommons-validatorの拡張ルールを実装している事が
多い
• TERA5が用意した文字列チェックアノテーション(@ConsistOf)を活用
し、
特定のコードポイント集合に含まれることをチェックするようにした
(※1)
• ただし、プロジェクトによってはユーザーから受け付ける値の仕様が
変わるため、既存のチェックルールをそのまま流用して、
BeanValidation経由でコールするようにしたケースもあった。
※1: 詳細は、以下を参照
7.6.2.5.5. Bean Validationと連携した文字列チェック
http://terasolunaorg.github.io/guideline/5.2.0.RELEASE/ja/ArchitectureInDetail/GeneralFuncDetail/Str
ingProcessing.html#stringprocessinghowtousecodepointsvalidator](https://image.slidesharecdn.com/spring-daypublic20161118-181113084615/85/Application-Re-Architecture-Technology-Struts-Spring-MVC-40-320.jpg)
More Related Content
![[社内勉強会]ELBとALBと数万スパイク負荷テスト](https://cdn.slidesharecdn.com/ss_thumbnails/elbalb-160822022623-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Application Re-Architecture Technology ～ StrutsからSpring MVCへ ～
Application Re-Architecture Technology ～ StrutsからSpring MVCへ ～
- 1. Copyright © 2016NTT DATA Corporation 株式会社ＮＴＴデータ 技術革新統括本部 ソフトウェア工学推進センタ Application Re-Architecture Technology ～ StrutsからSpring MVCへ ～
- 2. 2Copyright © 2016NTT DATA Corporation 自己紹介 池谷 智行 NTTデータ社内標準アプリケーションフレームワークである TERASOLUNA Frameworkの整備、展開を担当している。 Spring信者で、Spring MVCやSpring Batchを用いた実務開発経験あ り。 「Spring徹底入門」を執筆。 倉元 貴一 長年、某金融機関のミッションクリティカルシステム向けJavaフ レームワーク開発を担当していた。 現在はTERASOLUNAチームでバッチフレームワークに携わりつつ、 社内の様々なプロジェクトのサポートをしている。 「Spring徹底入門」を執筆。

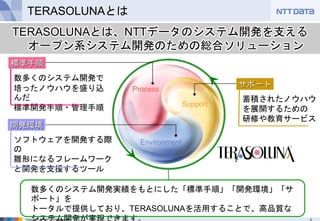

- 3. 3Copyright © 2016NTT DATA Corporation TERASOLUNAとは Process Environment Support 数多くのシステム開発で 培ったノウハウを盛り込 んだ 標準開発手順・管理手順 ソフトウェアを開発する際 の 雛形になるフレームワーク と開発を支援するツール 蓄積されたノウハウ を展開するための 研修や教育サービス 標準手順 サポート 開発環境 数多くのシステム開発実績をもとにした「標準手順」「開発環境」「サ ポート」を トータルで提供しており、TERASOLUNAを活用することで、高品質な システム開発が実現できます。 TERASOLUNAとは、NTTデータのシステム開発を支える オープン系システム開発のための総合ソリューション

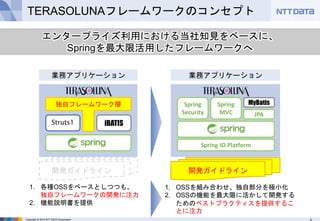

- 4. 4Copyright © 2016NTT DATA Corporation TERASOLUNAフレームワークのコンセプト 業務アプリケーション エンタープライズ利用における当社知見をベースに、 Springを最大限活用したフレームワークへ Struts1 iBATIS 独自フレームワーク層 業務アプリケーション Spring IO Platform Spring Security Spring MVC JPA MyBatis 1. 各種OSSをベースとしつつも、 独自フレームワークの開発に注力 2. 機能説明書を提供 1. OSSを組み合わせ、独自部分を極小化 2. OSSの機能を最大限に活かして開発する ためのベストプラクティスを提供するこ とに注力 開発ガイドライン開発ガイドライン

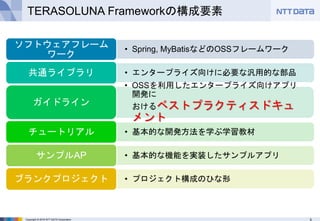

- 5. 5Copyright © 2016NTT DATA Corporation TERASOLUNA Frameworkの構成要素 • Spring, MyBatisなどのOSSフレームワーク ソフトウェアフレーム ワーク • エンタープライズ向けに必要な汎用的な部品共通ライブラリ • OSSを利用したエンタープライズ向けアプリ 開発に おけるベストプラクティスドキュ メント ガイドライン • 基本的な開発方法を学ぶ学習教材チュートリアル • 基本的な機能を実装したサンプルアプリサンプルAP • プロジェクト構成のひな形ブランクプロジェクト
- 6. 6Copyright © 2016NTT DATA Corporation 公開資材の一例 http://terasolunaorg.github.io/ 開発ガイドライン ポータルサイト 資材提供

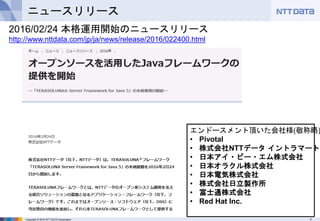

- 7. 7Copyright © 2016NTT DATA Corporation ニュースリリース 2016/02/24 本格運用開始のニュースリリース http://www.nttdata.com/jp/ja/news/release/2016/022400.html エンドースメント頂いた会社様(敬称略) • Pivotal • 株式会社NTTデータ イントラマート • 日本アイ・ビー・エム株式会社 • 日本オラクル株式会社 • 日本電気株式会社 • 株式会社日立製作所 • 富士通株式会社 • Red Hat Inc.
- 8. Copyright © 2015NTT DATA Corporation 8 TERASOLUNA Frameworkの狙い コモディティ化しつつある領域では 仲間を増やし、業界貢献することが重要 お客様 競合他社 開発者 OSSコミュニティ

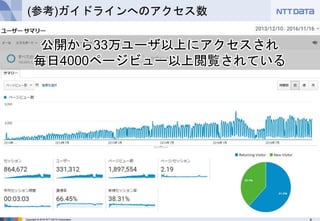

- 9. 9Copyright © 2016NTT DATA Corporation (参考)ガイドラインへのアクセス数 公開から33万ユーザ以上にアクセスされ 毎日4000ページビュー以上閲覧されている
- 10. 10Copyright © 2016NTT DATA Corporation Springイベントのスポンサーおよび講演 Springの当社プレゼンスを向上するため 積極的に講演活動およびイベントスポンサーに取り組む 2015年に引き続き、世界最大のSpringプロジェクトイベント 「SpringOne Platform 2016」のシルバースポンサーとして協賛 イベント参加レポートはこちらから Spring 5.0は来春リリース！クラウドネイティブ開発、マイクロサービス化など最新技術・事例にあふれた 4日間 http://codezine.jp/article/detail/9631
- 11. 11Copyright © 2016NTT DATA Corporation Springに関する書籍出版 好評につき 増刷決定！！ Spring徹底入門執筆 Spring初心者からSpring有識者まで 書籍の詳細はこちらから http://www.shoeisha.co.jp/book/detail/9784798142470

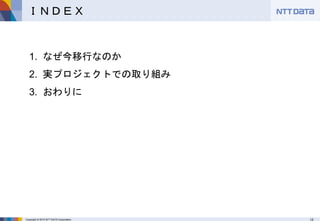

- 12. Copyright © 2015NTT DATA Corporation 12 ＩＮＤＥＸ 1. なぜ今移行なのか 2. 実プロジェクトでの取り組み 3. おわりに
- 13. Copyright © 2016NTT DATA Corporation 13 なぜ今移行なのか

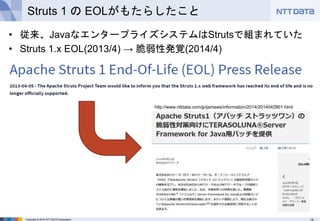

- 14. 14Copyright © 2016NTT DATA Corporation Struts 1 の EOLがもたらしたこと • 従来、JavaなエンタープライズシステムはStrutsで組まれていた • Struts 1.x EOL(2013/4) → 脆弱性発覚(2014/4) http://www.nttdata.com/jp/ja/news/information/2014/2014042801.html
- 15. 15Copyright © 2016NTT DATA Corporation Struts 1 を使い続けるということ • Struts 1 を使い続けると… • セキュリティへの対応が困難になる • 機会損失を産んでしまう
- 16. 16Copyright © 2016NTT DATA Corporation どうしよう？

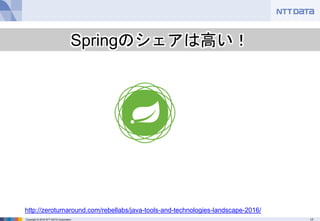

- 17. 17Copyright © 2016NTT DATA Corporation http://zeroturnaround.com/rebellabs/java-tools-and-technologies-landscape-2016/ Springのシェアは高い！
- 18. 18Copyright © 2016NTT DATA Corporation Struts 1 から Spring へ 業務アプリケーション 当社もSpringを最大限活用したフレームワークへ舵を切った Struts1 iBATIS 独自フレームワーク層 業務アプリケーション Spring IO Platform Spring Security Spring MVC JPA MyBatis 開発ガイドライン開発ガイドライン

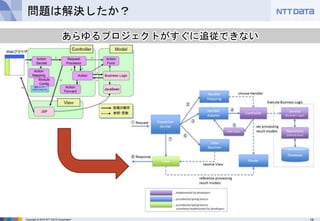

- 19. 19Copyright © 2016NTT DATA Corporation 問題は解決したか？ あらゆるプロジェクトがすぐに追従できない

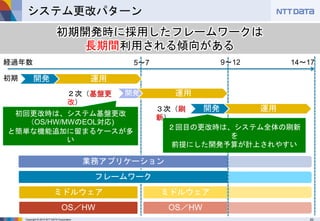

- 20. Copyright © 2015NTT DATA Corporation 20 業務アプリケーション フレームワーク ミドルウェア OS／HW ミドルウェア OS／HW システム更改パターン 開発 運用 開発 運用 開発 運用 ２次（基盤更 改） 初期 ３次（刷 新） 5～7 9～12 14～17経過年数 初期開発時に採用したフレームワークは 長期間利用される傾向がある 初回更改時は、システム基盤更改 （OS/HW/MWのEOL対応) と簡単な機能追加に留まるケースが多 い ２回目の更改時は、システム全体の刷新 を 前提にした開発予算が計上されやすい

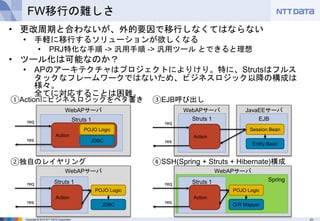

- 21. 21Copyright © 2016NTT DATA Corporation WebAPサーバ Spring JavaEEサーバ EJB WebAPサーバ WebAPサーバ FW移行の難しさ • 更改周期と合わないが、外的要因で移行しなくてはならない • 手軽に移行するソリューションが欲しくなる • PRJ特化な手順 -> 汎用手順 -> 汎用ツール とできると理想 • ツール化は可能なのか？ • APのアーキテクチャはプロジェクトによりけり。特に、Strutsはフルス タックなフレームワークではないため、ビジネスロジック以降の構成は 様々。 全てに対応することは困難。 Struts 1 Action POJO Logic JDBCres req Struts 1 Action POJO Logic JDBCres req WebAPサーバ Struts 1 Action Session Bean Entity Beanres req Struts 1 Action POJO Logic O/R Mapperres req ①Actionにビジネスロジックをベタ書き ②独自のレイヤリング ③EJB呼び出し ④SSH(Spring + Struts + Hibernate)構成

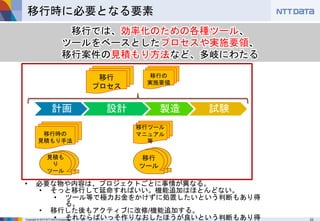

- 22. Copyright © 2015NTT DATA Corporation 22 移行時に必要となる要素 計画 設計 製造 試験 移行 プロセス 移行時の 見積もり手法 移行の 実施要領 移行 ツール 見積も り ツール 移行ツール マニュアル 等 移行では、効率化のための各種ツール、 ツールをベースとしたプロセスや実施要領、 移行案件の見積もり方法など、多岐にわたる • 必要な物や内容は、プロジェクトごとに事情が異なる。 • そっと移行して延命すればいい。機能追加はほとんどない。 • ツール等で極力お金をかけずに処置したいという判断もあり得 る。 • 移行した後もアクティブに改修/機能追加する。 • それならばいっそ作りなおしたほうが良いという判断もあり得
- 23. Copyright © 2015NTT DATA Corporation 23 移行の影響範囲 計画 設計 製造 試験 B P RD ED ID M/UT IT ST システム基盤設計 システム基盤構築 業務 機能 処理 FW ｺﾝﾎﾟｰﾈﾝﾄ FWFW ｺﾝﾎﾟｰﾈﾝﾄ 処理 機能 業務ﾌﾛｰ 移行コストを最小限とするため、 プロジェクトに合わせて影響範囲を局所化する方策が必要 FW移行の 影響範囲 ｼｽﾃﾑ基盤更改の 影響範囲

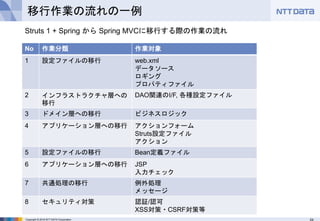

- 24. 24Copyright © 2016NTT DATA Corporation 移行作業の流れの一例 No 作業分類 作業対象 1 設定ファイルの移行 web.xml データソース ロギング プロパティファイル 2 インフラストラクチャ層への 移行 DAO関連のI/F, 各種設定ファイル 3 ドメイン層への移行 ビジネスロジック 4 アプリケーション層への移行 アクションフォーム Struts設定ファイル アクション 5 設定ファイルの移行 Bean定義ファイル 6 アプリケーション層への移行 JSP 入力チェック 7 共通処理の移行 例外処理 メッセージ 8 セキュリティ対策 認証/認可 XSS対策・CSRF対策等 Struts 1 + Spring から Spring MVCに移行する際の作業の流れ

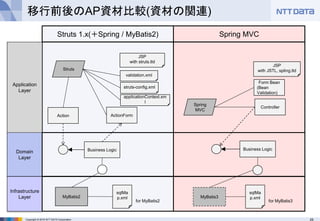

- 25. 25Copyright © 2016NTT DATA Corporation 移行前後のAP資材比較(資材の関連) Application Layer Domain Layer Infrastructure Layer struts-config.xml validation.xml ActionForm sqlMa p.xml for MyBatis2 sqlMa p.xml for MyBatis3 MyBatis2 Business Logic Struts MyBatis3 Business Logic Form Bean (Bean Validation) Controller Spring MVC JSP with struts.tld JSP with JSTL, spling.tld Struts 1.x(＋Spring / MyBatis2) Spring MVC Action applicationContext.xm l

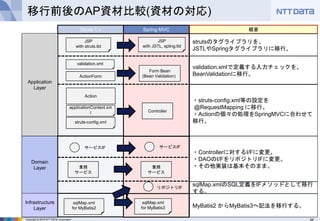

- 26. 26Copyright © 2016NTT DATA Corporation 移行前後のAP資材比較(資材の対応) Application Layer Struts 1.x Domain Layer Infrastructure Layer Spring MVC validation.xml ActionForm Form Bean (Bean Validation) Controller サービスIF 業務 サービス 業務 サービス sqlMap.xml for MyBatis2 sqlMap.xml for MyBatis3 リポジトリIF struts-config.xml JSP with struts.tld JSP with JSTL, spling.tld 概要 validation.xmlで定義する入力チェックを、 BeanValidationに移行。 ・struts-config.xml等の設定を @RequestMapping に移行。 ・Actionの個々の処理をSpringMVCに合わせて 移行。 ・Controllerに対するI/Fに変更。 ・DAOのI/FをリポジトリIFに変更。 ・その他実装は基本そのまま。 sqlMap.xmlのSQL定義をIFメソッドとして移行 する。 MyBatis2 からMyBatis3へ記法を移行する。 strutsのタグライブラリを、 JSTLやSpringタグライブラリに移行。 Action サービスIF applicationContext.xm l

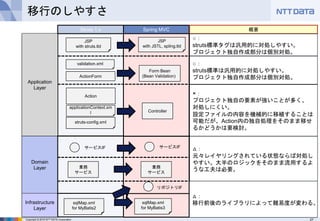

- 27. 27Copyright © 2016NTT DATA Corporation Application Layer Struts 1.x Domain Layer Infrastructure Layer validation.xml ActionForm 業務 サービス sqlMap.xml for MyBatis2 struts-config.xml JSP with struts.tld Action サービスIF applicationContext.xm l 移行のしやすさ Spring MVC Form Bean (Bean Validation) Controller サービスIF 業務 サービス sqlMap.xml for MyBatis3 リポジトリIF JSP with JSTL, spling.tld 概要 ○： struts標準は汎用的に対処しやすい。 プロジェクト独自作成部分は個別対処。 ×： プロジェクト独自の要素が強いことが多く、 対処しにくい。 設定ファイルの内容を機械的に移植することは 可能だが、Action内の独自処理をそのまま移せ るかどうかは要検討。 △： 元々レイヤリングされている状態ならば対処し やすい。大半のロジックをそのまま流用するよ うな工夫は必要。 ○： struts標準タグは汎用的に対処しやすい。 プロジェクト独自作成部分は個別対処。 △： 移行前後のライブラリによって難易度が変わる。
- 28. Copyright © 2016NTT DATA Corporation 28 実プロジェクトでの取り組み

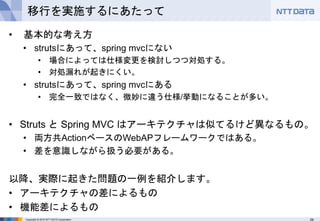

- 29. 29Copyright © 2016NTT DATA Corporation 移行を実施するにあたって • 基本的な考え方 • strutsにあって、spring mvcにない • 場合によっては仕様変更を検討しつつ対処する。 • 対処漏れが起きにくい。 • strutsにあって、spring mvcにある • 完全一致ではなく、微妙に違う仕様/挙動になることが多い。 • Struts と Spring MVC はアーキテクチャは似てるけど異なるもの。 • 両方共ActionベースのWebAPフレームワークではある。 • 差を意識しながら扱う必要がある。 以降、実際に起きた問題の一例を紹介します。 • アーキテクチャの差によるもの • 機能差によるもの

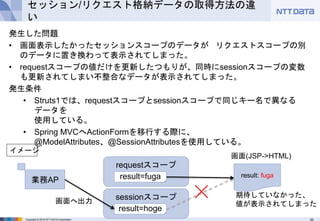

- 30. 30Copyright © 2016NTT DATA Corporation セッション/リクエスト格納データの取得方法の違 い 発生した問題 • 画面表示したかったセッションスコープのデータが リクエストスコープの別 のデータに置き換わって表示されてしまった。 • requestスコープの値だけを更新したつもりが、同時にsessionスコープの変数 も更新されてしまい不整合なデータが表示されてしまった。 発生条件 • Struts1では、requestスコープとsessionスコープで同じキー名で異なる データを 使用している。 • Spring MVCへActionFormを移行する際に、 @ModelAttributes、@SessionAttributesを使用している。 result: fuga requestスコープ 業務AP sessionスコープ result=hoge result=fuga 画面(JSP->HTML) 画面へ出力 期待していなかった、 値が表示されてしまった イメージ
- 31. 31Copyright © 2016NTT DATA Corporation セッション/リクエスト格納データの取得方法の違 い Struts1 • リクエスト • ActionForm(scope=request) • セッション • ActionForm(scope=session) Spring MVC • リクエスト • @ModelAttributes、@QueryParam、@RequestAttribute(Spring 4.3～)、etc... • セッション • @SessionAttributes、Session Scoped Bean、@SessionAttribute(Spring 4.3～) @ModelAttributesや @SessionAttributesを 使用した場合の話
- 32. 32Copyright © 2016NTT DATA Corporation Model セッション/リクエスト格納データの取得方法の違 い Struts1 Spring MVC HttpServlet Request HttpSession ActionForm1 (request版) HttpServlet Request HttpSession Spring MVC ActionForm1 (session版) リクエスト・セッション格納データの入力フロー Application2 (Action) Application1 (Action) Application2 (Controller) Application1 (Controller)Form Object1 ActionFormとScopeが 明確に分かれており、 同名ActionFormでも 別物として管理される FormObjectのScopeの違いは アプリケーションからは透過的な思想なため 同名キーのリクエストとセッションのデータ が 同一FormObjectにマッピングされてしまう Struts1 Application2で取得したいデータ

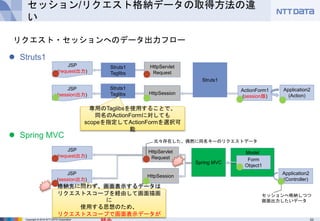

- 33. 33Copyright © 2016NTT DATA Corporation セッション/リクエスト格納データの取得方法の違 い Struts1 Spring MVC リクエスト・セッションへのデータ出力フロー JSP (request出力) Struts1 Taglibs JSP (session出力) Struts1 Taglibs HttpServlet Request HttpSession ActionForm1 (session版) Application2 (Action) Struts1 ModelHttpServlet Request HttpSession Spring MVC Application2 (Controller) Form Object1 専用のTaglibsを使用することで、 同名のActionFormに対しても scopeを指定してActionFormを選択可 能 JSP (request出力) JSP (session出力) 格納先に問わず、画面表示するデータは リクエストスコープを経由して画面描画 に 使用する思想のため、 リクエストスコープで画面表示データが 元々存在した、偶然に同名キーのリクエストデータ セッションへ格納しつつ 画面出力したいデータ

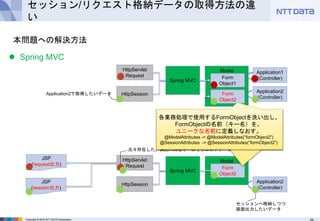

- 34. 34Copyright © 2016NTT DATA Corporation Model セッション/リクエスト格納データの取得方法の違 い Spring MVC HttpServlet Request HttpSession Spring MVC 本問題への解決方法 Application2 (Controller) Application1 (Controller)Form Object1 Application2で取得したいデータ Form Object2 ModelHttpServlet Request HttpSession Spring MVC Application2 (Controller) Form Object2 JSP (request出力) JSP (session出力) 元々存在した、偶然に同名キーのリクエストデータ セッションへ格納しつつ 画面出力したいデータ 各業務処理で使用するFormObjectを洗い出し、 FormObjectの名前（キー名）を、 業務処理毎にユニークな名前に定義しなおす。 @ModelAttributes(“formObject2”) @SessionAttributes(“formObject2”) 各業務処理で使用するFormObjectを洗い出し、 FormObjectの名前（キー名）を、 ユニークな名前に定義しなおす。 @ModelAttributes -> @ModelAttributes(“formObject2”) @SessionAttributes -> @SessionAttributes(“formObject2”)

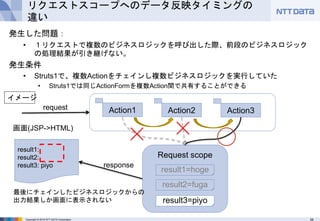

- 35. 35Copyright © 2016NTT DATA Corporation リクエストスコープへのデータ反映タイミングの 違い 発生した問題： • １リクエストで複数のビジネスロジックを呼び出した際、前段のビジネスロジック の処理結果が引き継げない。 発生条件 • Struts1で、複数Actionをチェインし複数ビジネスロジックを実行していた • Struts1では同じActionFormを複数Action間で共有することができる イメージ result1: result2: result3: piyo Request scope result2=fuga result1=hoge 画面(JSP->HTML) 最後にチェインしたビジネスロジックからの 出力結果しか画面に表示されない Action1 result3=piyo Action2 Action3request response

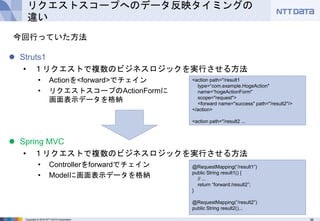

- 36. 36Copyright © 2016NTT DATA Corporation リクエストスコープへのデータ反映タイミングの 違い Struts1 • １リクエストで複数のビジネスロジックを実行させる方法 • Actionを<forward>でチェイン • リクエストスコープのActionFormに 画面表示データを格納 Spring MVC • １リクエストで複数のビジネスロジックを実行させる方法 • Controllerをforwardでチェイン • Modelに画面表示データを格納 今回行っていた方法 <action path="/result1 type=“com.example.HogeAction" name=“hogeActionForm" scope="request"> <forward name="success" path="/result2"/> </action> <action path="/result2 ... @RequestMapping(“/result1”) public String result1() { // ... return “forward:/result2”; } @RequestMapping(“/result2”) public String result2()...

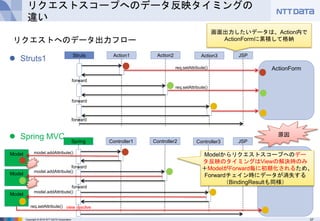

- 37. 37Copyright © 2016NTT DATA Corporation リクエストスコープへのデータ反映タイミングの 違い Struts1 Spring MVC リクエストへのデータ出力フロー 画面出力したいデータは、Action内で ActionFormに累積して格納 Action1Struts Action2 Action3 ActionFormreq.setAttribute() Controller1Spring Controller2 Controller3 リクエストス コープ Model forward forward forward forward Model model.addAttribute() model.addAttribute() Model model.addAttribute() forward req.setAttribute() JSP JSP view resolvereq.setAttribute() Modelからリクエストスコープへのデー タ反映のタイミングはViewの解決時のみ ＋ModelがForward毎に初期化されるため、 Forwardチェイン時にデータが消失する （BindingResultも同様） 原因
- 38. 38Copyright © 2016NTT DATA Corporation Model リクエストスコープへのデータ反映タイミングの 違い Spring MVC 本問題への解決方法 ControllerSpring Module2 Module3 リクエス トスコー プ model.addAttribute() model.addAttribute() model.addAttribute() JSP view resolvereq.setAttribute() Forwardでチェインさせる方式をやめ、 1Controller内でModelやBindingResultを 持回るようにメソッドコールする Method call Method call Module1 Method call Spring MVCではforwardによるチェインは一般的ではないことを考慮し、 複数ビジネスロジックの呼び出し方法を変える必要があった。

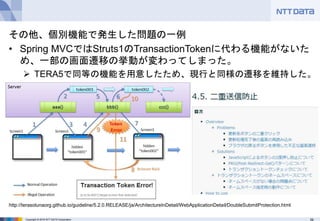

- 39. 39Copyright © 2016NTT DATA Corporation その他、個別機能で発生した問題の一例 • Spring MVCではStruts1のTransactionTokenに代わる機能がないた め、一部の画面遷移の挙動が変わってしまった。 TERA5で同等の機能を用意したため、現行と同様の遷移を維持した。 http://terasolunaorg.github.io/guideline/5.2.0.RELEASE/ja/ArchitectureInDetail/WebApplicationDetail/DoubleSubmitProtection.html
- 40. 40Copyright © 2016NTT DATA Corporation • 入力チェックがstruts-validator(commons-validator)から Spring Validator(Bean Validator)に変更する際に、対応しにくい チェックルールが見つかった。 • 正規表現 • Struts 1 : mask / Bean Validation : @Pattern • 空文字(“”)はチェックの対象外→対象となってしまう。 • 同じ挙動にするため、正規表現の先頭に |を記載した。 例：@Pattern(regexp = "|^[a-z]+$") • 日本語用の独自チェックルール • 各プロジェクトでcommons-validatorの拡張ルールを実装している事が 多い • TERA5が用意した文字列チェックアノテーション(@ConsistOf)を活用 し、 特定のコードポイント集合に含まれることをチェックするようにした (※1) • ただし、プロジェクトによってはユーザーから受け付ける値の仕様が 変わるため、既存のチェックルールをそのまま流用して、 BeanValidation経由でコールするようにしたケースもあった。 ※1: 詳細は、以下を参照 7.6.2.5.5. Bean Validationと連携した文字列チェック http://terasolunaorg.github.io/guideline/5.2.0.RELEASE/ja/ArchitectureInDetail/GeneralFuncDetail/Str ingProcessing.html#stringprocessinghowtousecodepointsvalidator
- 41. Copyright © 2016NTT DATA Corporation 41 おわりに

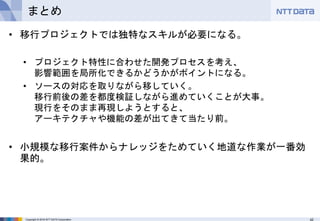

- 42. 42Copyright © 2016NTT DATA Corporation まとめ • 移行プロジェクトでは独特なスキルが必要になる。 • プロジェクト特性に合わせた開発プロセスを考え、 影響範囲を局所化できるかどうかがポイントになる。 • ソースの対応を取りながら移していく。 移行前後の差を都度検証しながら進めていくことが大事。 現行をそのまま再現しようとすると、 アーキテクチャや機能の差が出てきて当たり前。 • 小規模な移行案件からナレッジをためていく地道な作業が一番効 果的。

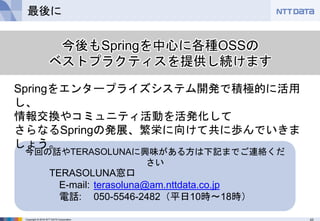

- 43. 43Copyright © 2016NTT DATA Corporation 最後に 今回の話やTERASOLUNAに興味がある方は下記までご連絡くだ さい TERASOLUNA窓口 E-mail: terasoluna@am.nttdata.co.jp 電話: 050-5546-2482（平日10時〜18時） 今後もSpringを中心に各種OSSの ベストプラクティスを提供し続けます Springをエンタープライズシステム開発で積極的に活用 し、 情報交換やコミュニティ活動を活発化して さらなるSpringの発展、繁栄に向けて共に歩んでいきま しょう。
- 44. Copyright © 2011NTT DATA Corporation Copyright © 2016 NTT DATA Corporation 「TERASOLUNA」及びそのロゴは、日本及びその他の国おける株式会社NTTデータの商標または登録商標です。 その他、記載されている会社名、商品名、サービス名等は、各社の商標または登録商標です。
