株式会社コロプラ『GKE と Cloud Spanner が躍動するドラゴンクエストウォーク』第 9 回 Google Cloud INSIDE Game & Apps
- 2. 51 自己紹介 ● 邵 正 / Zheng Shao @axot ● 株式会社コロプラ（2015年新卒入社） ○ インフラチーム所属 ○ 主に大規模アーキテクチャ設計担当
- 3. 52 コロプラと © 2019 ARMOR PROJECT/BIRD STUDIO/SQUARE ENIX All Rights Reserved. ©COLOPL, Inc.
- 4. 53 1000万DL

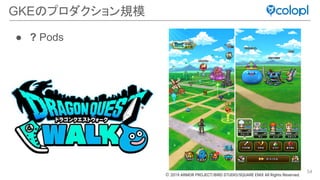

- 5. 54 ● ? Pods GKE プロダクション規模 © 2019 ARMOR PROJECT/BIRD STUDIO/SQUARE ENIX All Rights Reserved.

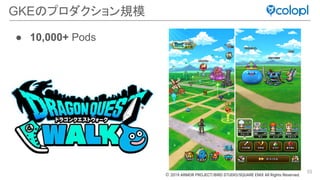

- 6. 55 ● 10,000+ Pods GKE プロダクション規模 © 2019 ARMOR PROJECT/BIRD STUDIO/SQUARE ENIX All Rights Reserved.

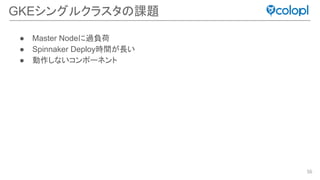

- 7. 56 GKEシングルクラスタ 課題 ● Master Nodeに過負荷 ● Spinnaker Deploy時間が長い ● 動作しないコンポーネント

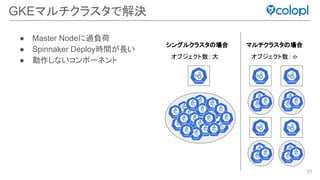

- 8. 57 ● Master Nodeに過負荷 ● Spinnaker Deploy時間が長い ● 動作しないコンポーネント GKEマルチクラスタで解決 シングルクラスタ 場合 マルチクラスタ 場合 オブジェクト数: 大 オブジェクト数: 小

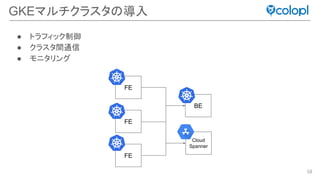

- 9. 58 GKEマルチクラスタ 導入 ● トラフィック制御 ● クラスタ間通信 ● モニタリング FE FE FE BE Cloud Spanner

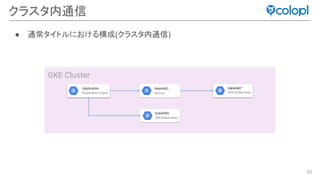

- 12. 61 GKE Cluster クラスタ内通信 Application Kubernetes Engine RabbitMQ™ GKE/Kubernetes RabbitMQ Service ● 通常タイトルにおける構成(クラスタ内通信) KubeDNS GKE/Kubernetes

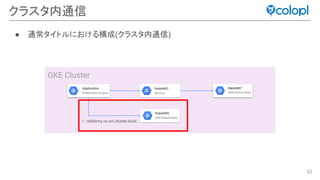

- 13. 62 GKE Cluster クラスタ内通信 Application Kubernetes Engine RabbitMQ™ GKE/Kubernetes RabbitMQ Service ● 通常タイトルにおける構成(クラスタ内通信) KubeDNS GKE/Kubernetes 1. rabbitmq.ns.svc.cluster.local.

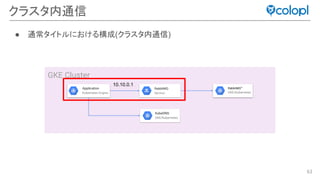

- 14. 63 GKE Cluster クラスタ内通信 Application Kubernetes Engine RabbitMQ™ GKE/Kubernetes RabbitMQ Service ● 通常タイトルにおける構成(クラスタ内通信) KubeDNS GKE/Kubernetes 10.10.0.1

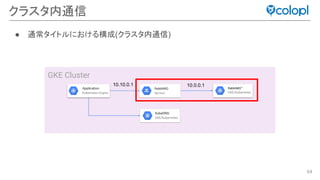

- 15. 64 GKE Cluster クラスタ内通信 Application Kubernetes Engine RabbitMQ™ GKE/Kubernetes RabbitMQ Service ● 通常タイトルにおける構成(クラスタ内通信) KubeDNS GKE/Kubernetes 10.0.0.110.10.0.1

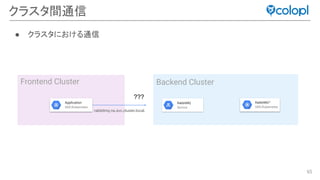

- 16. 65 クラスタ間通信 Frontend Cluster Backend Cluster Application GKE/Kubernetes RabbitMQ™ GKE/Kubernetes RabbitMQ Service rabbitmq.ns.svc.cluster.local. ● クラスタにおける通信 ???

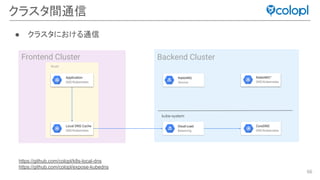

- 17. 66 クラスタ間通信 Frontend Cluster Backend Cluster RabbitMQ™ GKE/Kubernetes CoreDNS GKE/Kubernetes Cloud Load Balancing Local DNS Cache GKE/Kubernetes RabbitMQ Service Node kube-system https://github.com/colopl/k8s-local-dns https://github.com/colopl/expose-kubedns ● クラスタにおける通信 Application GKE/Kubernetes

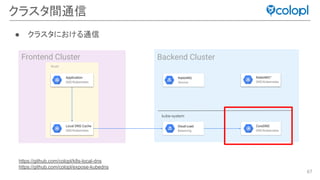

- 18. 67 クラスタ間通信 Frontend Cluster Backend Cluster RabbitMQ™ GKE/Kubernetes CoreDNS GKE/Kubernetes Cloud Load Balancing Local DNS Cache GKE/Kubernetes RabbitMQ Service Node kube-system https://github.com/colopl/k8s-local-dns https://github.com/colopl/expose-kubedns ● クラスタにおける通信 Application GKE/Kubernetes

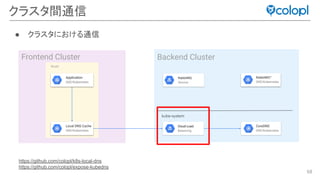

- 19. 68 クラスタ間通信 Frontend Cluster Backend Cluster RabbitMQ™ GKE/Kubernetes CoreDNS GKE/Kubernetes Cloud Load Balancing Local DNS Cache GKE/Kubernetes RabbitMQ Service Node kube-system https://github.com/colopl/k8s-local-dns https://github.com/colopl/expose-kubedns ● クラスタにおける通信 Application GKE/Kubernetes

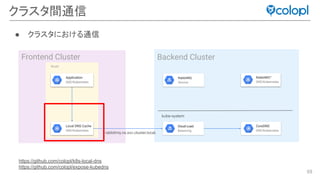

- 20. 69 クラスタ間通信 Frontend Cluster Backend Cluster RabbitMQ™ GKE/Kubernetes CoreDNS GKE/Kubernetes Cloud Load Balancing Local DNS Cache GKE/Kubernetes RabbitMQ Service rabbitmq.ns.svc.cluster.local. Node kube-system https://github.com/colopl/k8s-local-dns https://github.com/colopl/expose-kubedns ● クラスタにおける通信 Application GKE/Kubernetes

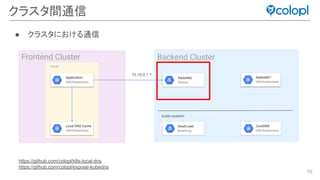

- 21. 70 クラスタ間通信 Frontend Cluster Backend Cluster RabbitMQ™ GKE/Kubernetes CoreDNS GKE/Kubernetes Cloud Load Balancing Local DNS Cache GKE/Kubernetes Node RabbitMQ Service kube-system https://github.com/colopl/k8s-local-dns https://github.com/colopl/expose-kubedns ● クラスタにおける通信 Application GKE/Kubernetes 10.10.0.1 ?

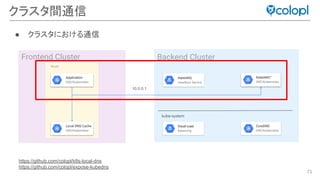

- 22. 71 クラスタ間通信 Frontend Cluster Backend Cluster RabbitMQ™ GKE/Kubernetes CoreDNS GKE/Kubernetes Cloud Load Balancing Local DNS Cache GKE/Kubernetes Node RabbitMQ Headless Service kube-system 10.0.0.1 https://github.com/colopl/k8s-local-dns https://github.com/colopl/expose-kubedns ● クラスタにおける通信 Application GKE/Kubernetes

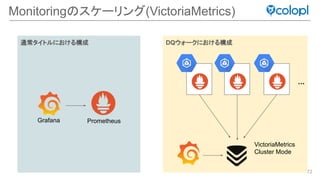

- 23. 72 通常タイトルにおける構成 DQウォークにおける構成 Monitoring スケーリング(VictoriaMetrics) … Grafana Prometheus VictoriaMetrics Cluster Mode
- 24. 73 ● GKEマルチクラスタ 採用 ● HAProxyによるトラフィック制御を実現 ● Custom DNSによるクラスタ間通信 ● Victoria Metricsを使ったモニタリングシステム GKEまとめ

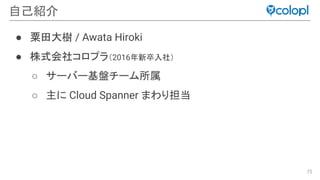

- 26. 75 自己紹介 ● 粟田大樹 / Awata Hiroki ● 株式会社コロプラ（2016年新卒入社） ○ サーバー基盤チーム所属 ○ 主に Cloud Spanner まわり担当

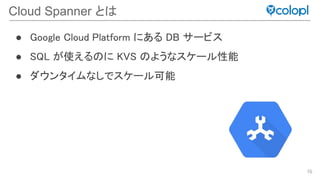

- 27. 76 Cloud Spanner と ● Google Cloud Platform にある DB サービス ● SQL が使える に KVS ようなスケール性能 ● ダウンタイムなしでスケール可能
- 28. 77 DQウォークで ユーザー系DBをすべて Cloud Spannerで運用しています！！ © 2019 ARMOR PROJECT/BIRD STUDIO/SQUARE ENIX All Rights Reserved.

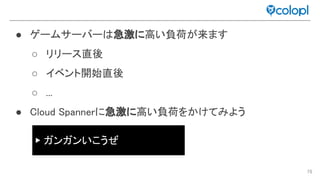

- 29. 78 ● ゲームサーバー 急激に高い負荷が来ます ○ リリース直後 ○ イベント開始直後 ○ ... ● Cloud Spannerに急激に高い負荷をかけてみよう ▶ ガンガンいこうぜ

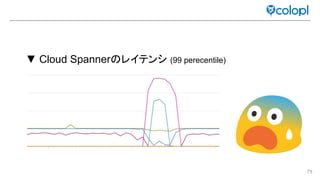

- 30. 79 ▼ Cloud Spanner レイテンシ (99 perecentile)

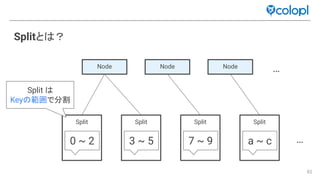

- 32. 81 Splitと ？ Split Split Split Split …0 ~ 2 Node Node Node 3 ~ 5 7 ~ 9 a ~ c Split Key 範囲で分割 …

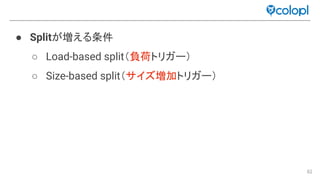

- 33. 82 ● Splitが増える条件 ○ Load-based split（負荷トリガー） ○ Size-based split（サイズ増加トリガー）

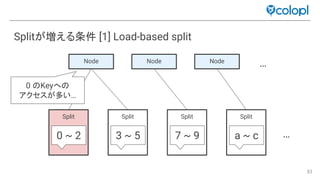

- 34. 83 Splitが増える条件 [1] Load-based split Split Split Split Split …0 ~ 2 Node Node Node 3 ~ 5 7 ~ 9 a ~ c 0 Keyへ アクセスが多い… …

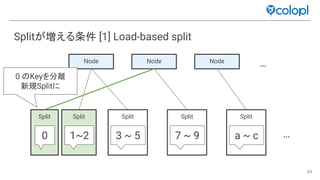

- 35. 84 Splitが増える条件 [1] Load-based split Split Split Split Split …1~2 Node Node Node 3 ~ 5 7 ~ 9 a ~ c … Split 0 0 Keyを分離 新規Splitに
- 36. 85 Splitが増える条件 [2] Size-based split Split Split Split Split …0 ~ 2 Node Node Node 3 ~ 5 7 ~ 9 a ~ c 0 Key データ量が多い… …

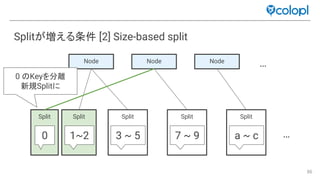

- 37. 86 Splitが増える条件 [2] Size-based split Split Split Split Split …1~2 Node Node Node 3 ~ 5 7 ~ 9 a ~ c … Split 0 0 Keyを分離 新規Splitに
- 39. 88 1. warm-up 2. 負荷試験 3. リリース リリースまで 流れ レイテンシ

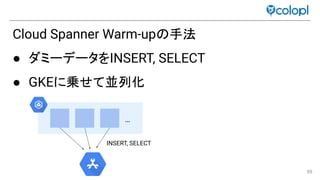

- 40. 89 Cloud Spanner Warm-up 手法 ● ダミーデータをINSERT, SELECT ● GKEに乗せて並列化 … INSERT, SELECT

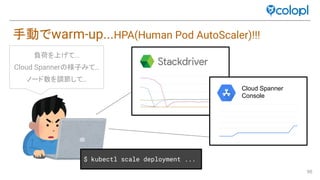

- 41. 90 $ kubectl scale deployment ... Cloud Spanner Console 負荷を上げて... Cloud Spanner 様子みて… ノード数を調節して… 手動でwarm-up...HPA(Human Pod AutoScaler)!!!
- 43. 92 … 2. Podスケール INSERT, SELECT 1. Cloud Spanner CPUを監視 3. 状況報告
- 45. 94 1. warm-up 2. 負荷試験 3. リリース リリースまで 流れ warm-upされているか確認

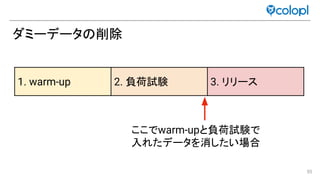

- 46. 95 1. warm-up 2. 負荷試験 3. リリース ダミーデータ 削除 ここでwarm-upと負荷試験で 入れたデータを消したい場合

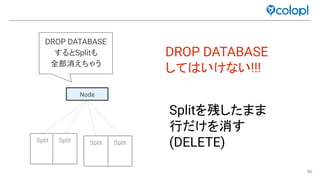

- 47. 96 Split Node Split Split Split DROP DATABASE して いけない!!! DROP DATABASE するとSplitも 全部消えちゃう Splitを残したまま 行だけを消す (DELETE)

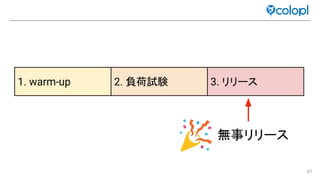

- 48. 97 1. warm-up 2. 負荷試験 3. リリース 無事リリース

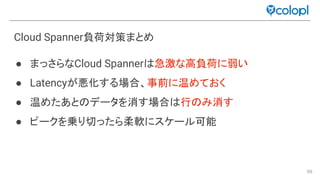

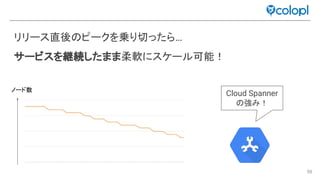

- 50. 99 Cloud Spanner負荷対策まとめ ● まっさらなCloud Spanner 急激な高負荷に弱い ● Latencyが悪化する場合、事前に温めておく ● 温めたあと データを消す場合 行 み消す ● ピークを乗り切ったら柔軟にスケール可能
- 51. 全体 まとめ

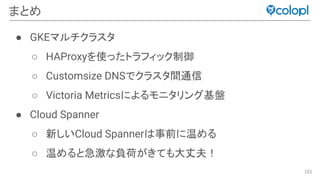

- 52. 101 まとめ ● GKEマルチクラスタ ○ HAProxyを使ったトラフィック制御 ○ Customsize DNSでクラスタ間通信 ○ Victoria Metricsによるモニタリング基盤 ● Cloud Spanner ○ 新しいCloud Spanner 事前に温める ○ 温めると急激な負荷がきても大丈夫！
