JJUG CCC Spring 2018 発表資料 #jjug_ccc #ccc_l4

1. Apache Tinkerpop
とグラフデータベースの世界
JJUG CCC 2018 Spring
森下 雄貴

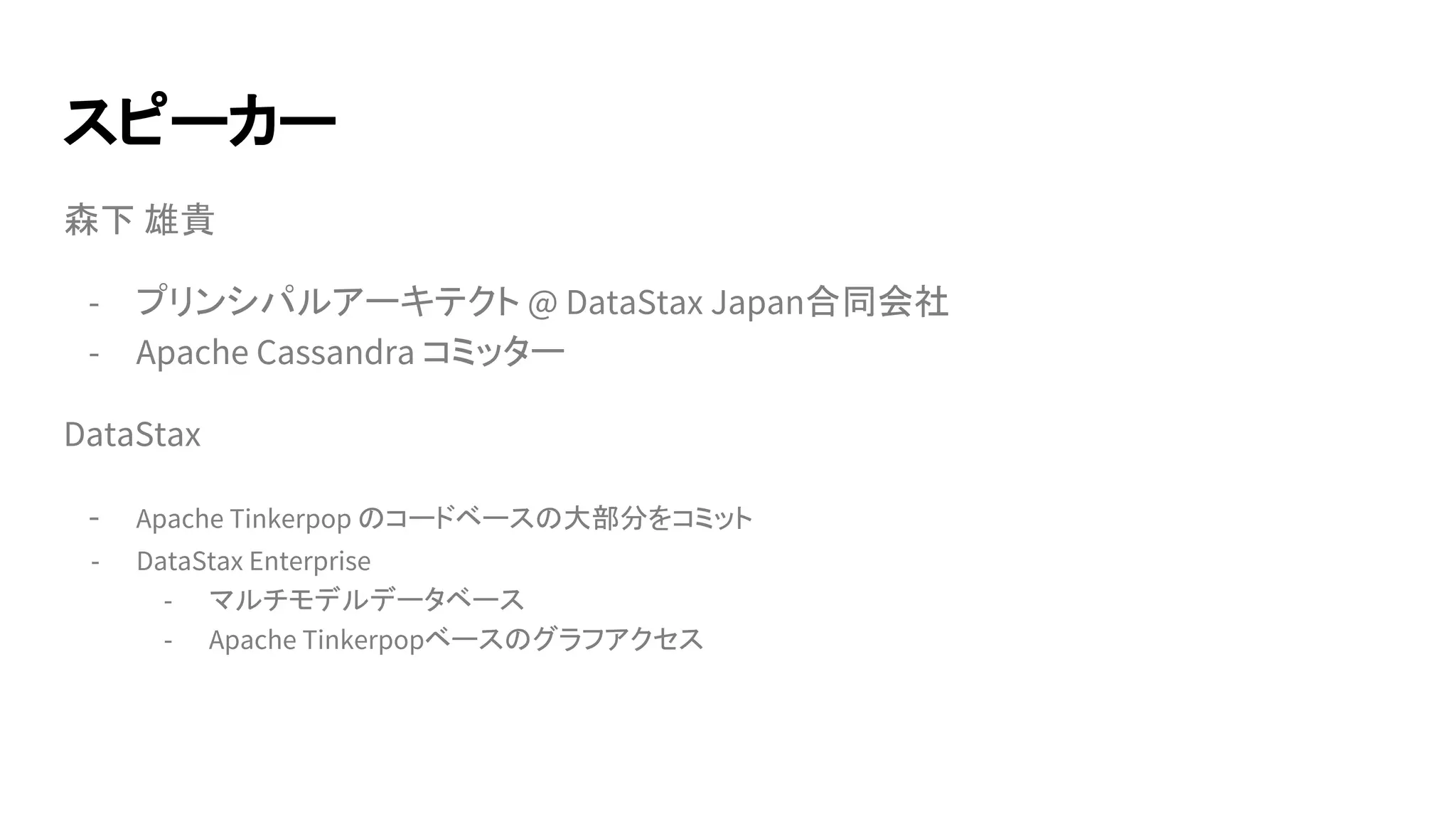

2. スピーカー
森下 雄貴
- プリンシパルアーキテクト @ DataStax Japan合同会社
- Apache Cassandra コミッター
DataStax
- Apache Tinkerpop のコードベースの大部分をコミット
- DataStax Enterprise
- マルチモデルデータベース
- Apache Tinkerpopベースのグラフアクセス

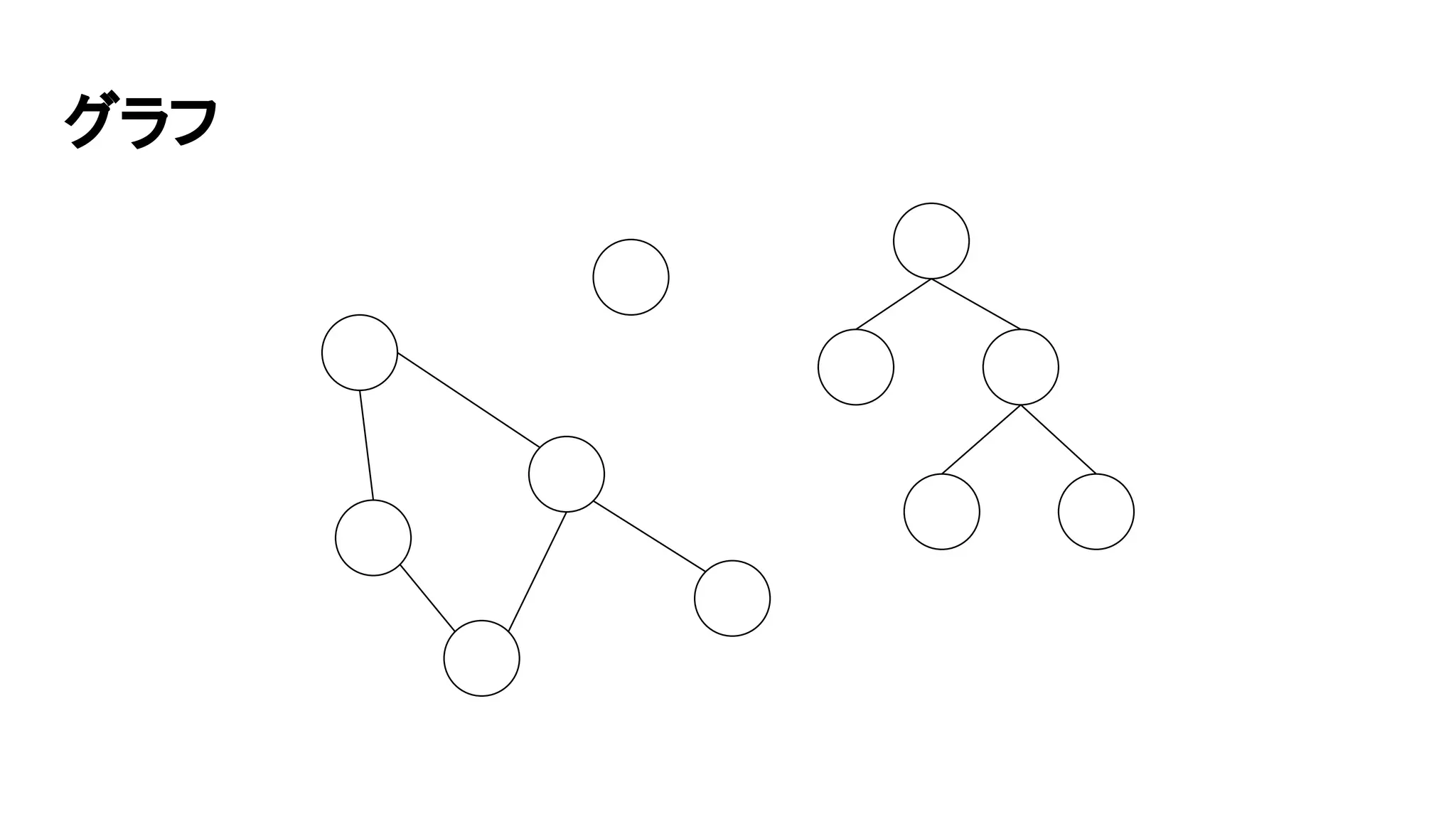

3. グラフ

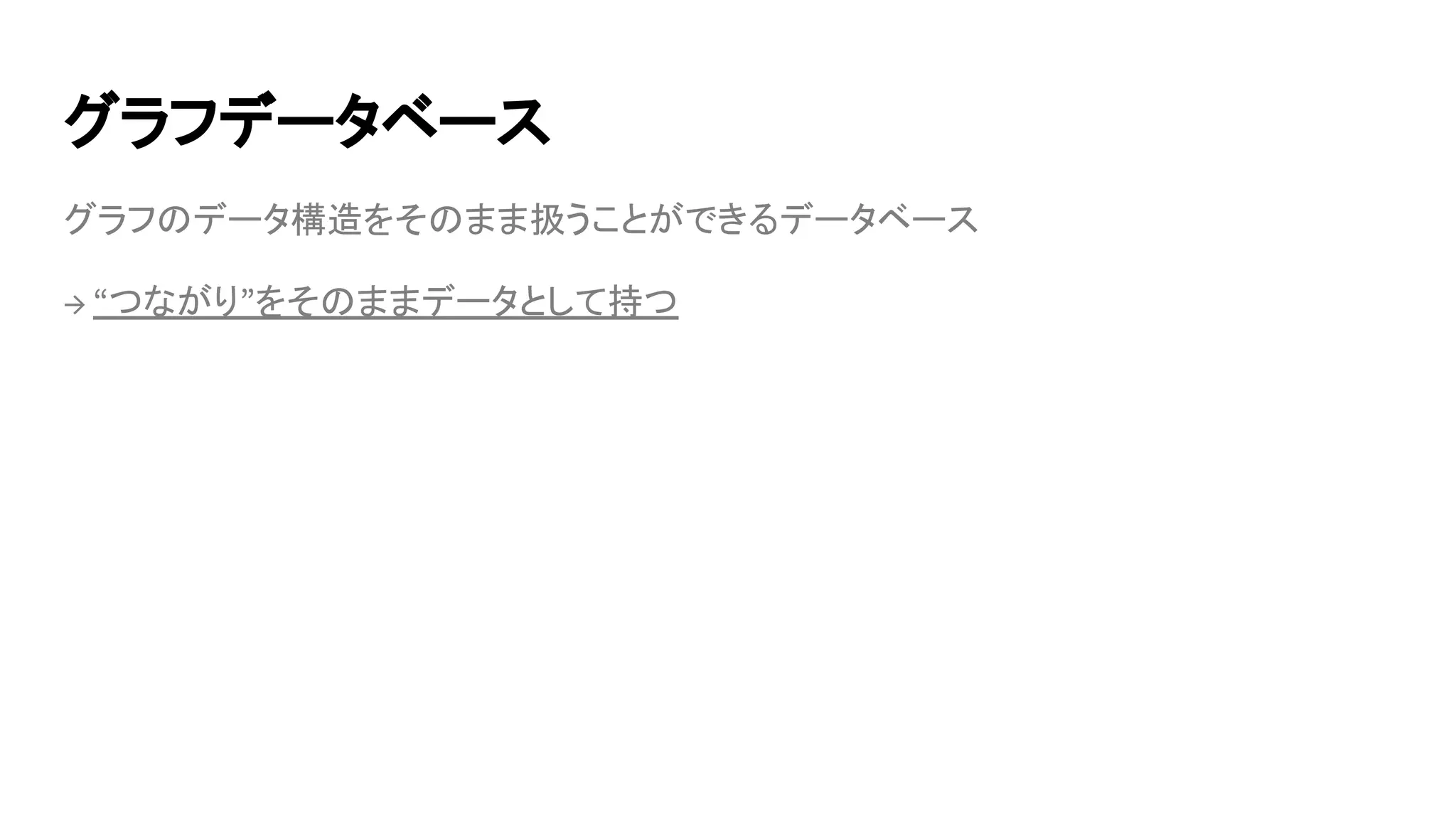

4. グラフデータベース
グラフのデータ構造をそのまま扱うことができるデータベース
→ “つながり”をそのままデータとして持つ

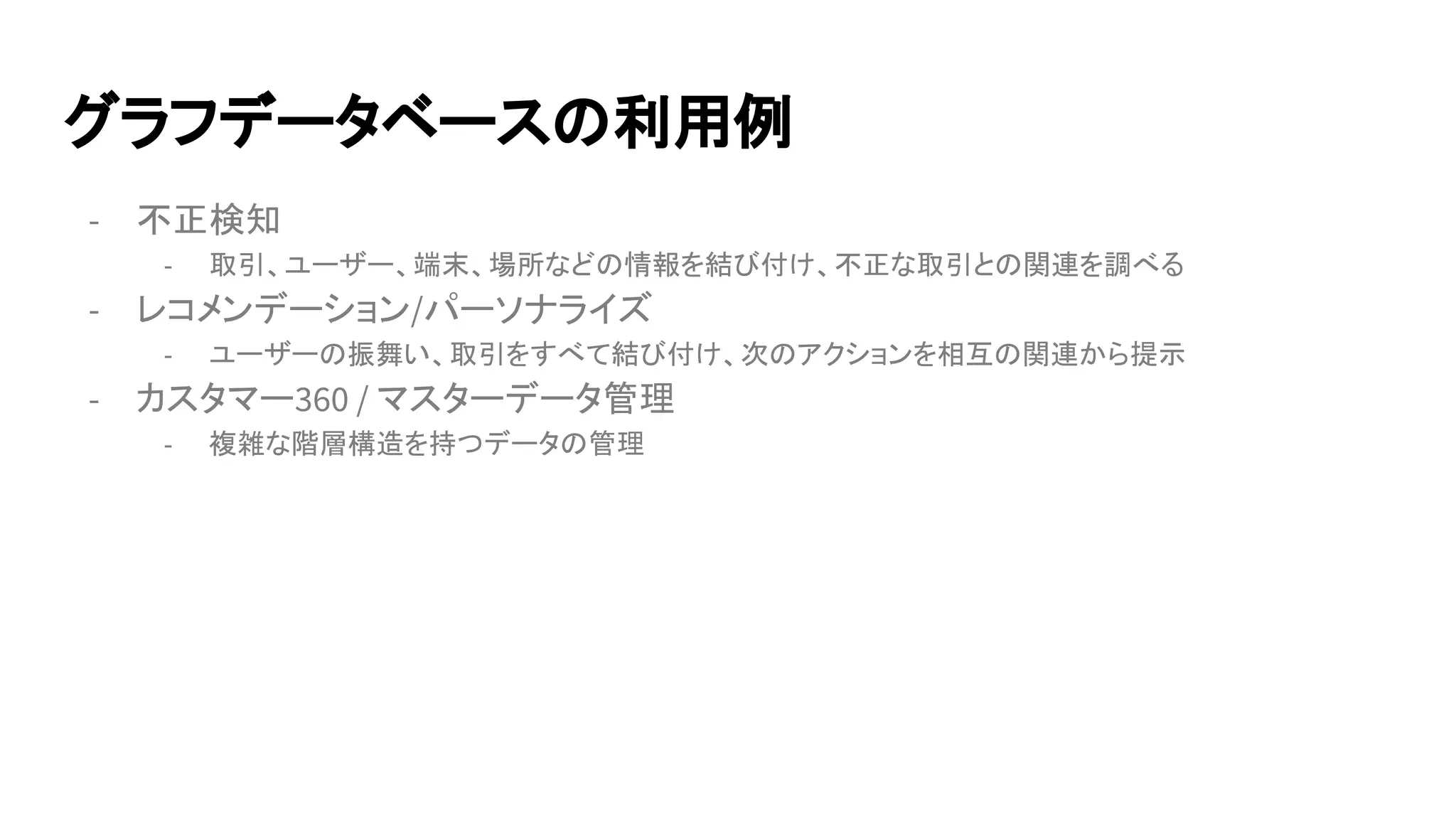

5. グラフデータベースの利用例
- 不正検知
- 取引、ユーザー、端末、場所などの情報を結び付け、不正な取引との関連を調べる
- レコメンデーション/パーソナライズ
- ユーザーの振舞い、取引をすべて結び付け、次のアクションを相互の関連から提示
- カスタマー360 / マスターデータ管理
- 複雑な階層構造を持つデータの管理

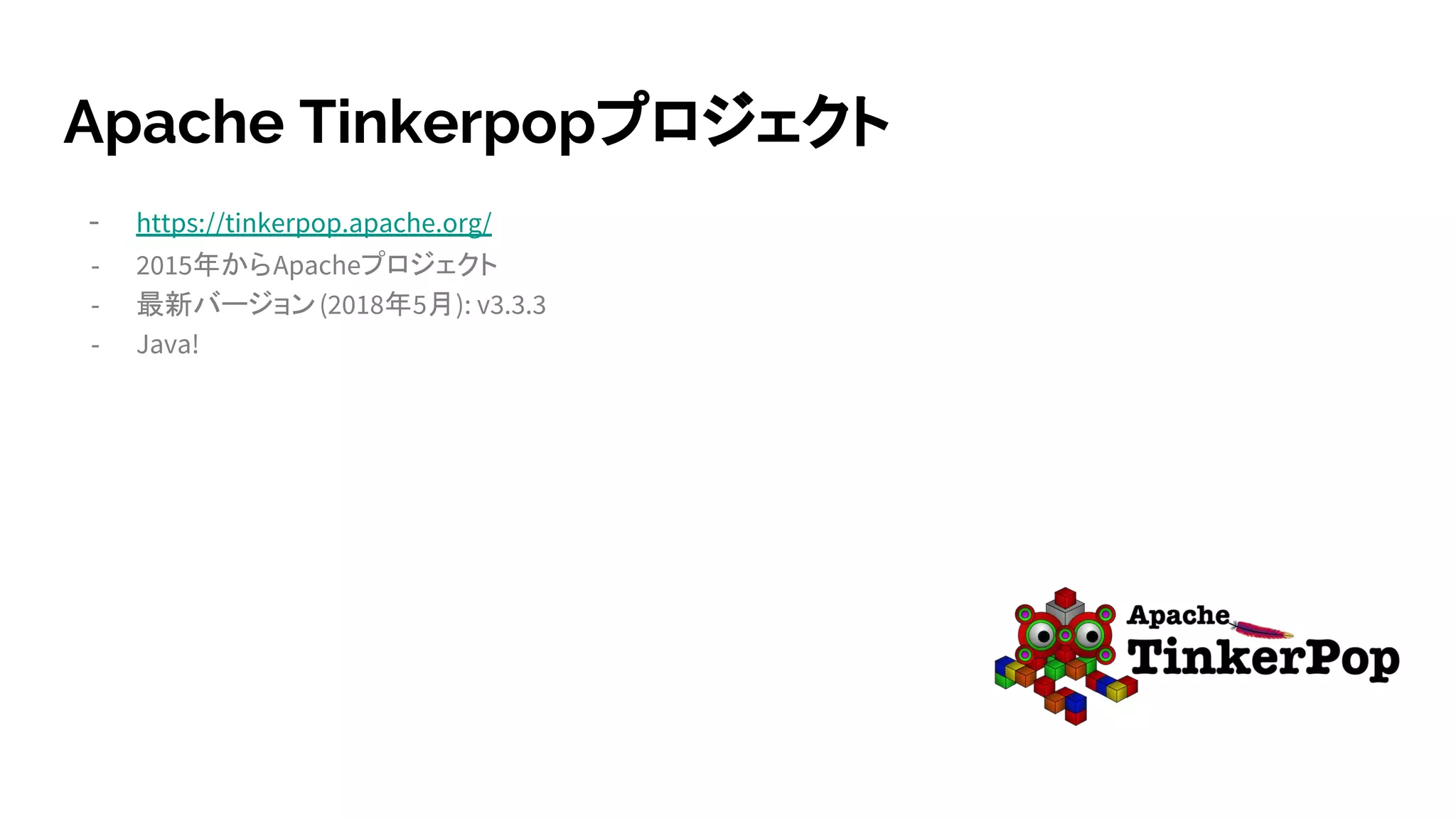

6. Apache Tinkerpopプロジェクト
- https://tinkerpop.apache.org/
- 2015年からApacheプロジェクト
- 最新バージョン(2018年5月): v3.3.3
- Java!

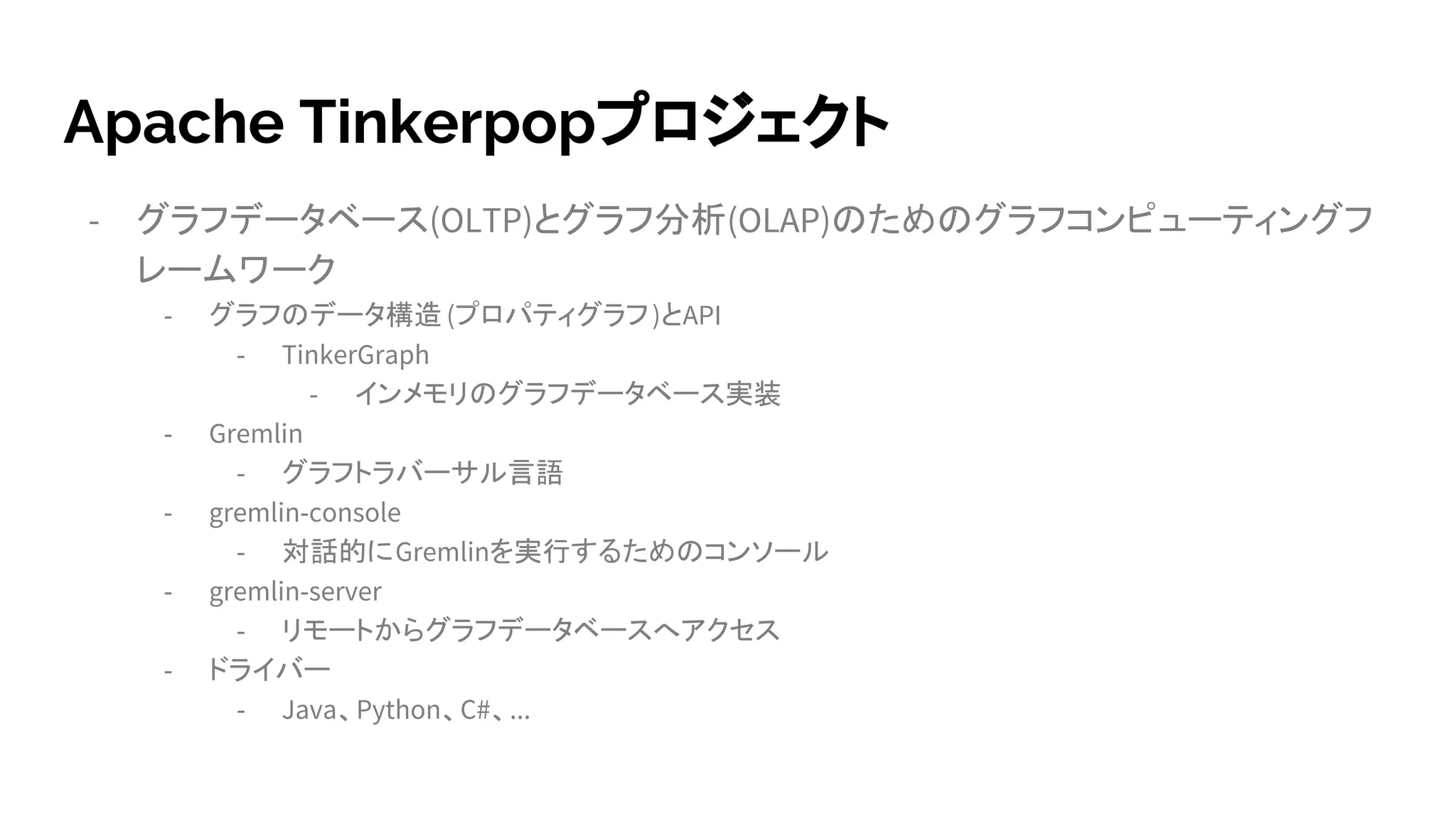

7. Apache Tinkerpopプロジェクト
- グラフデータベース(OLTP)とグラフ分析(OLAP)のためのグラフコンピューティングフ
レームワーク
- グラフのデータ構造 (プロパティグラフ)とAPI
- TinkerGraph
- インメモリのグラフデータベース実装
- Gremlin
- グラフトラバーサル言語
- gremlin-console
- 対話的にGremlinを実行するためのコンソール
- gremlin-server
- リモートからグラフデータベースへアクセス
- ドライバー
- Java、Python、C#、...

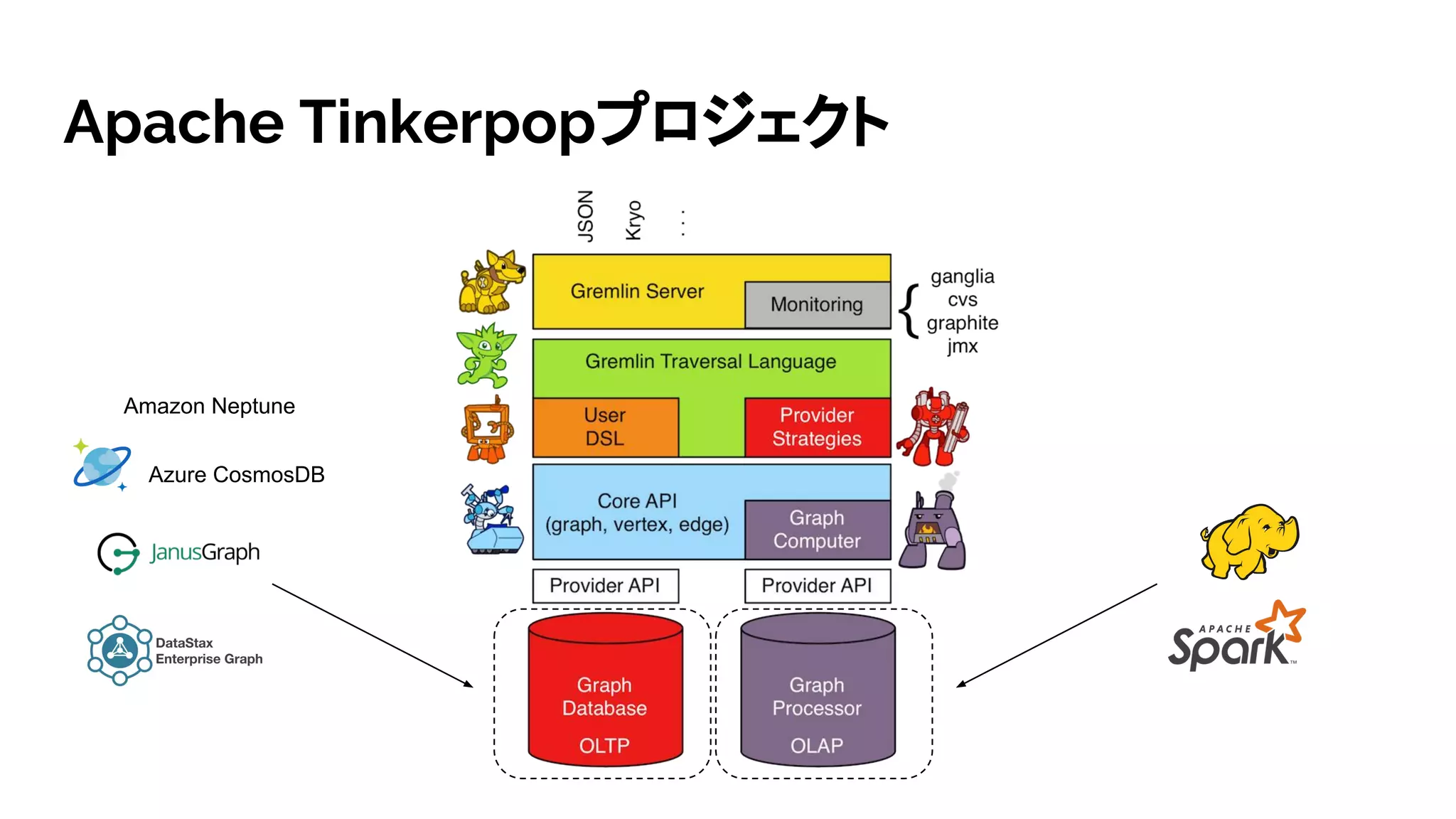

8. Apache Tinkerpopプロジェクト
Azure CosmosDB
Amazon Neptune

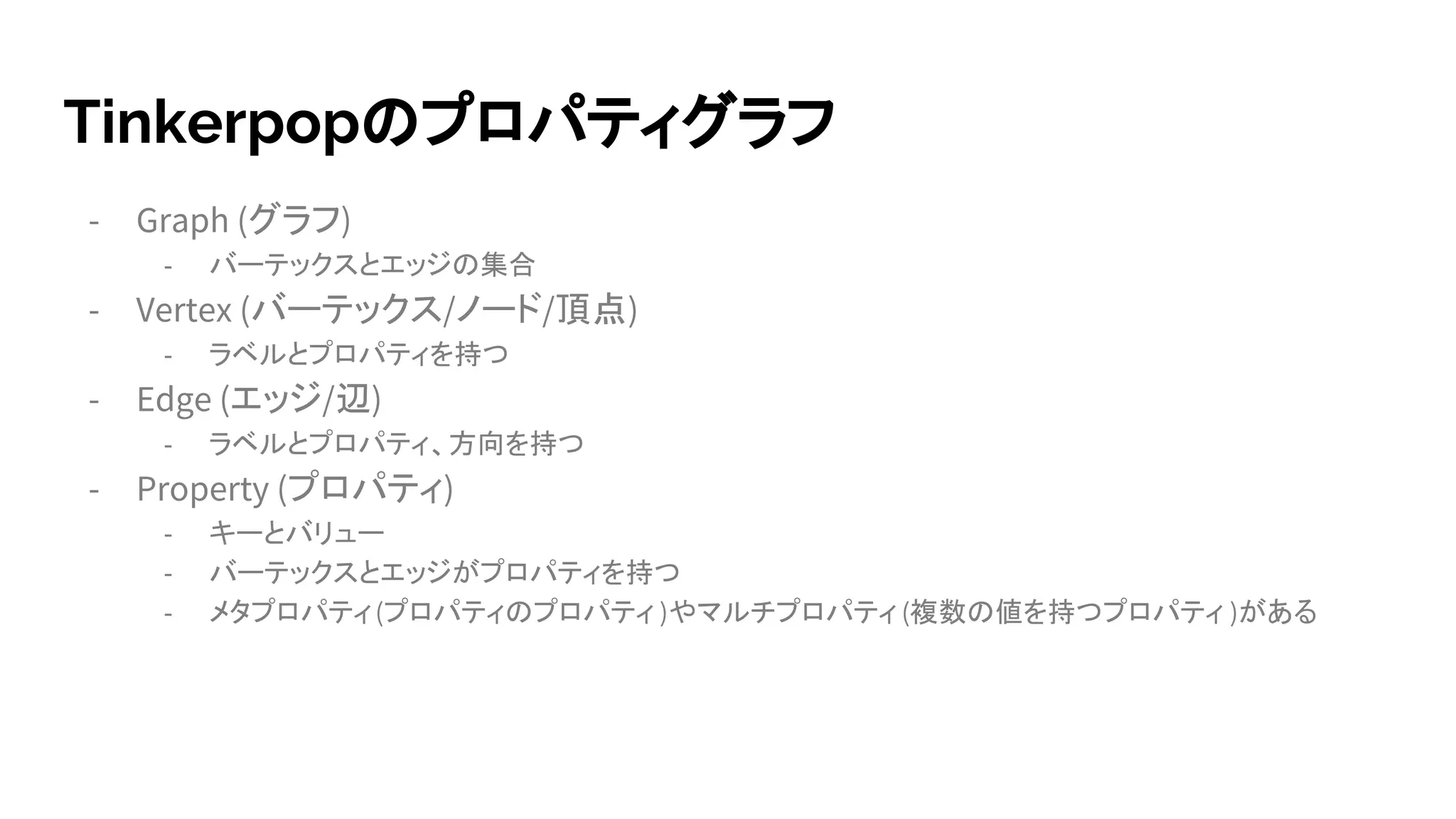

9. Tinkerpopのプロパティグラフ
- Graph (グラフ)
- バーテックスとエッジの集合
- Vertex (バーテックス/ノード/頂点)
- ラベルとプロパティを持つ
- Edge (エッジ/辺)
- ラベルとプロパティ、方向を持つ
- Property (プロパティ)
- キーとバリュー
- バーテックスとエッジがプロパティを持つ
- メタプロパティ(プロパティのプロパティ )やマルチプロパティ(複数の値を持つプロパティ )がある

10. Tinkerpopのプロパティグラフ

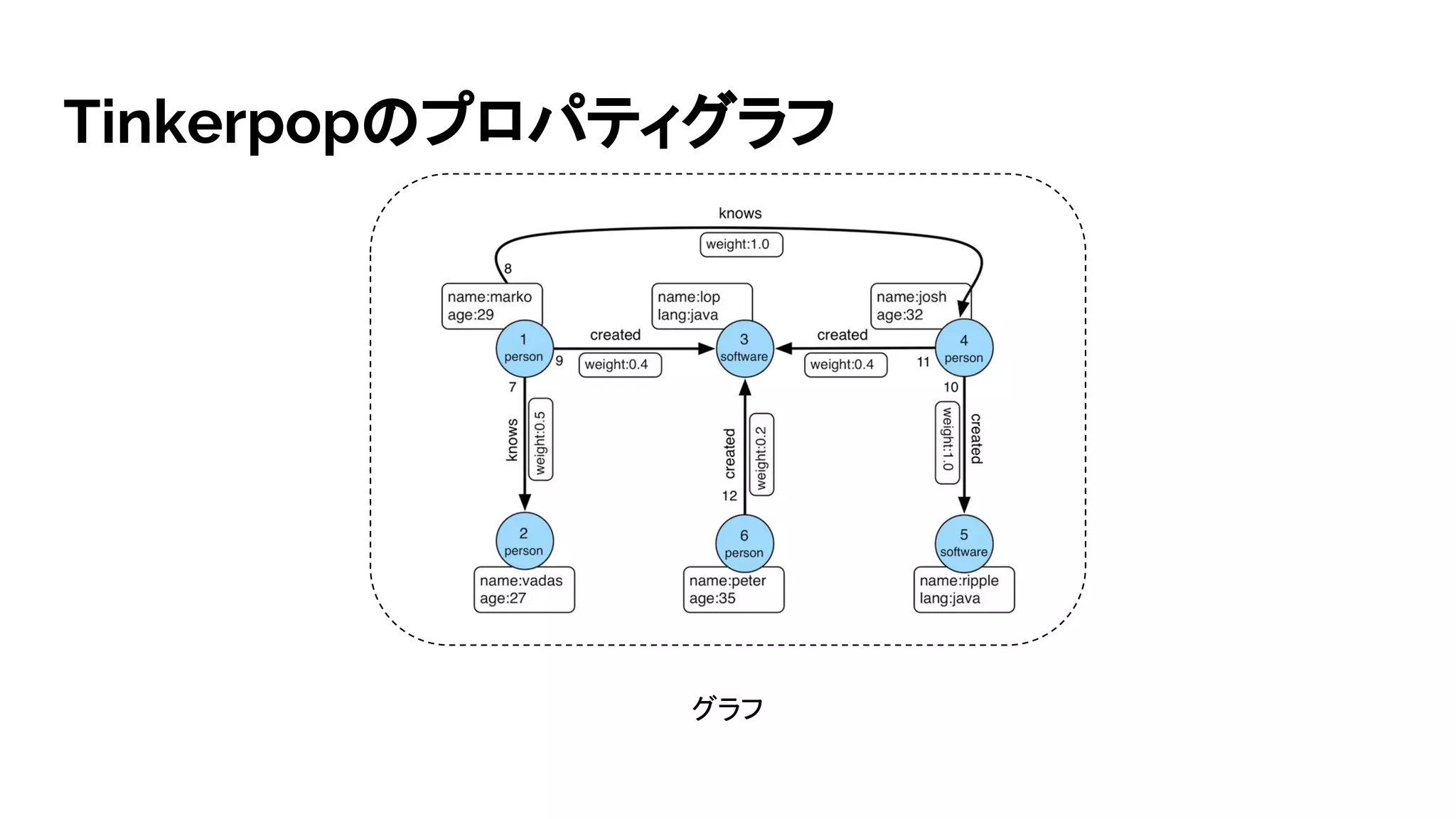

11. Tinkerpopのプロパティグラフ
グラフ

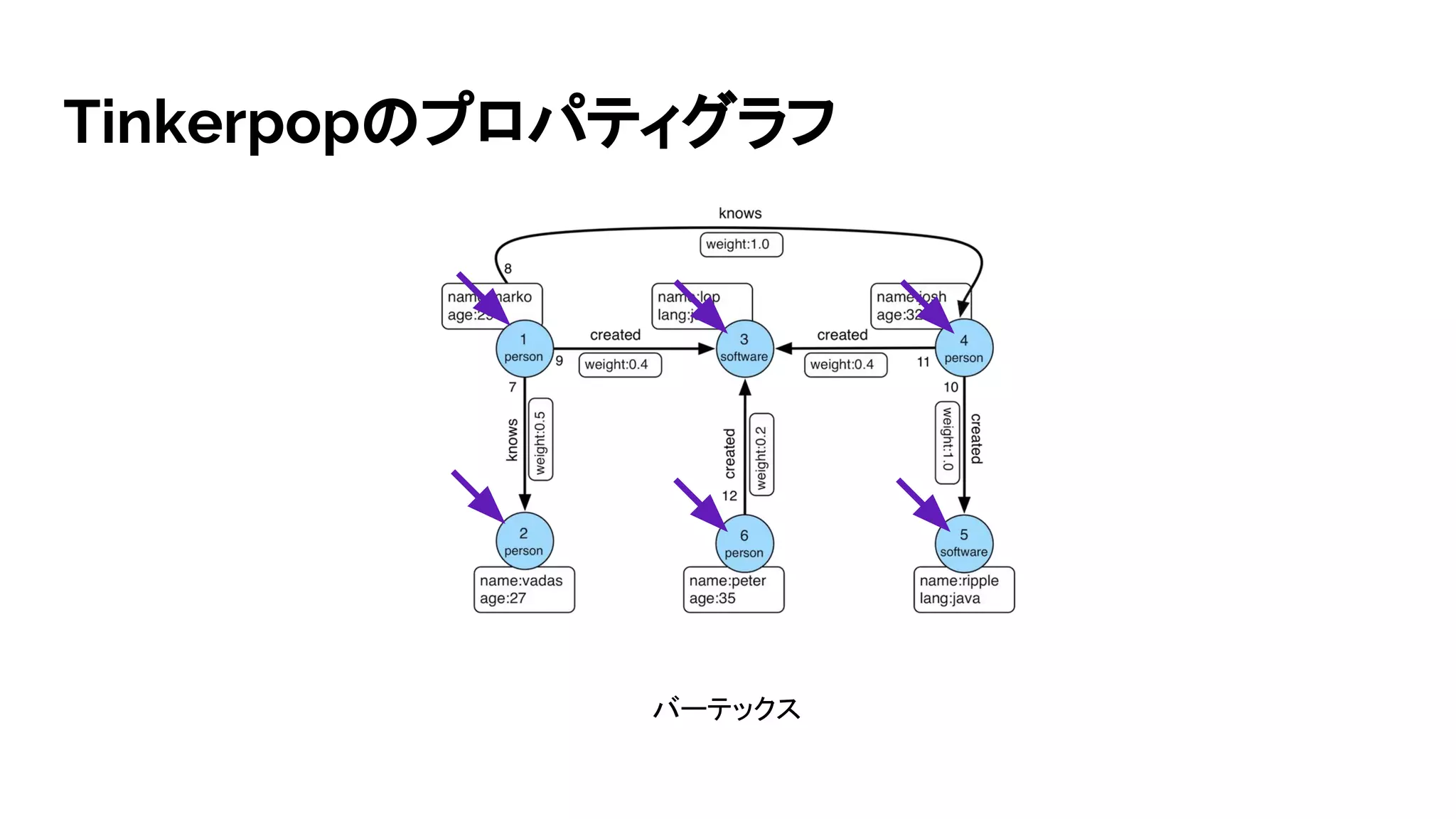

12. Tinkerpopのプロパティグラフ
バーテックス

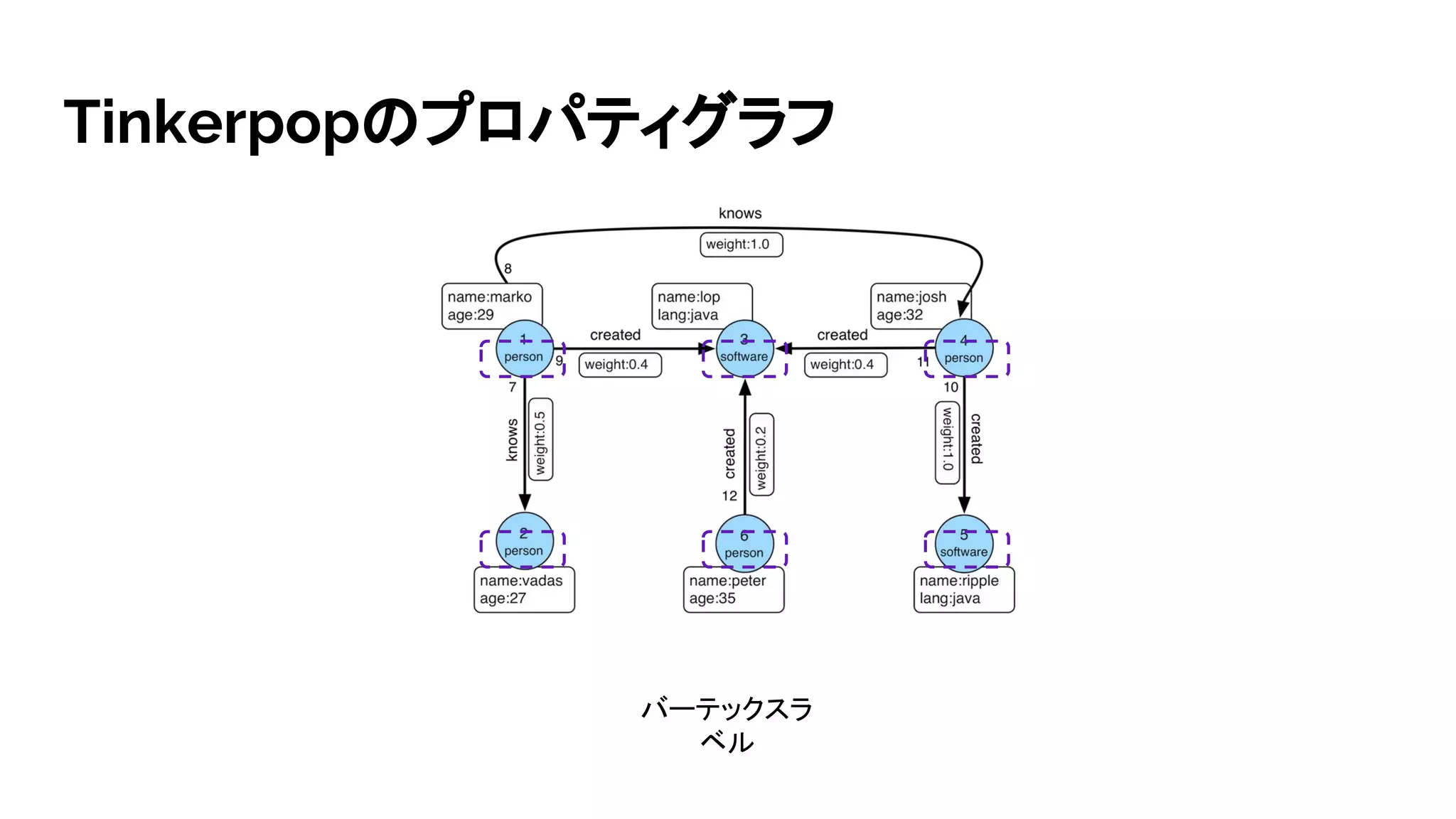

13. Tinkerpopのプロパティグラフ
バーテックスラ
ベル

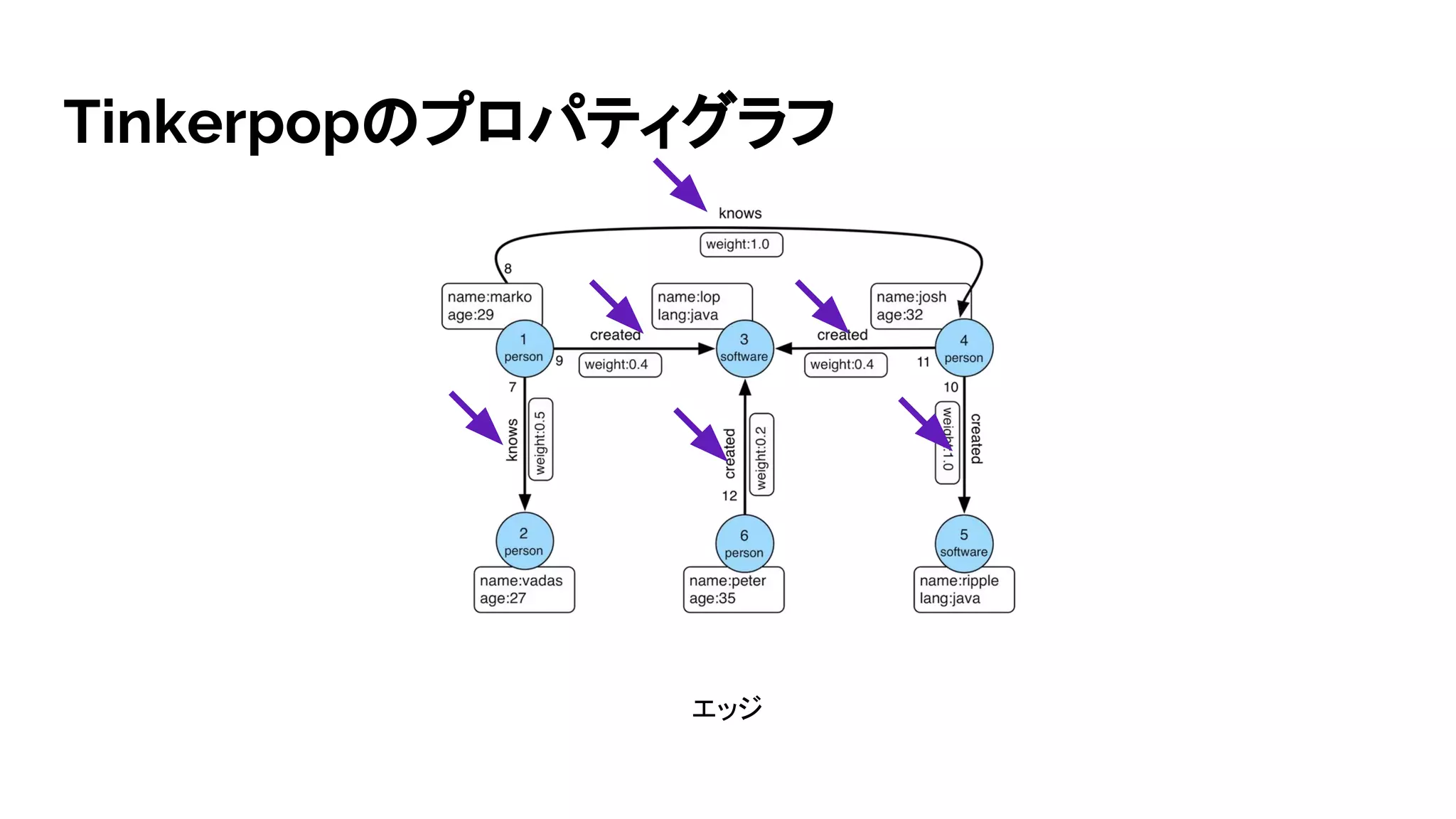

14. Tinkerpopのプロパティグラフ
エッジ

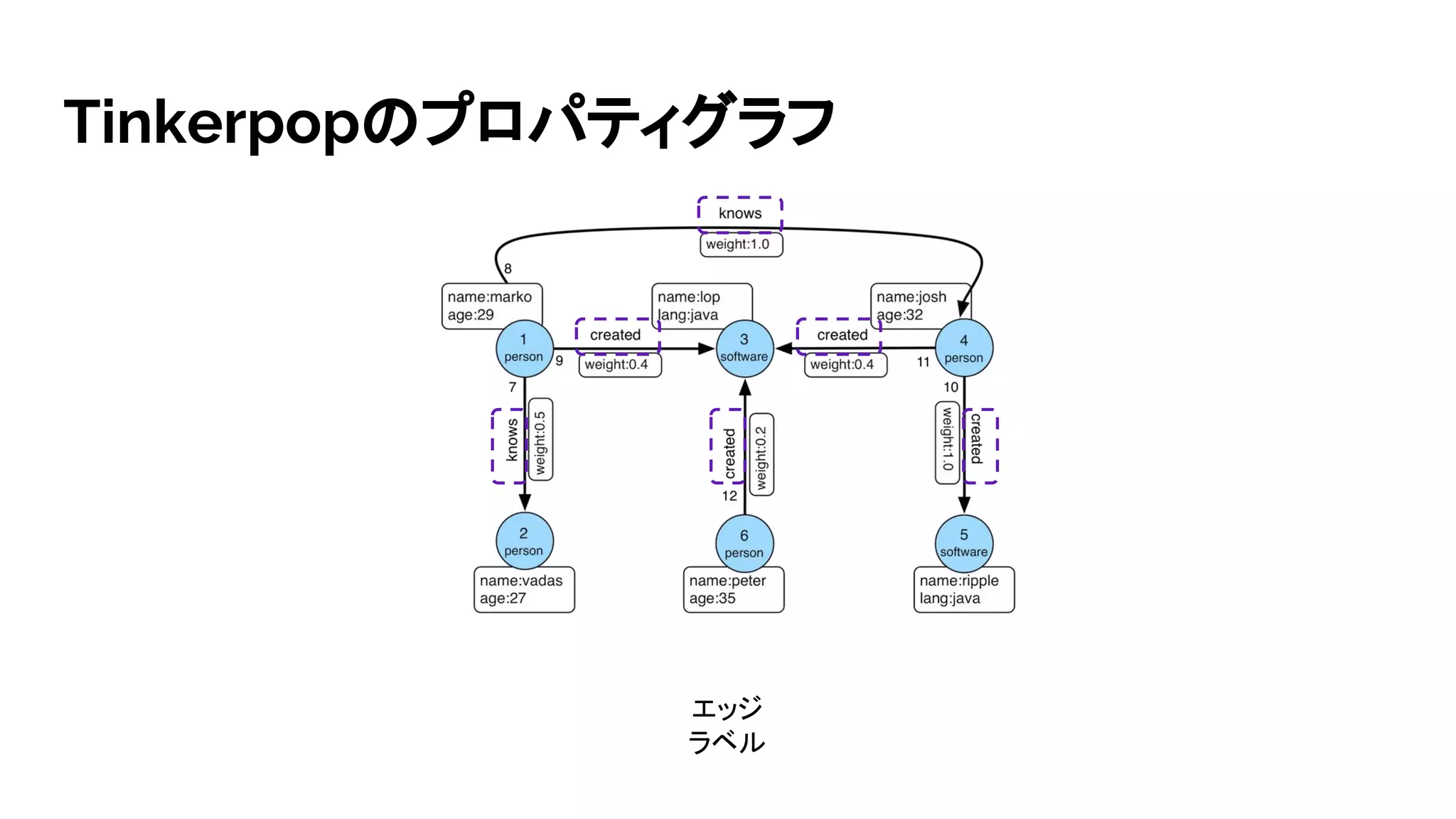

15. Tinkerpopのプロパティグラフ
エッジ
ラベル

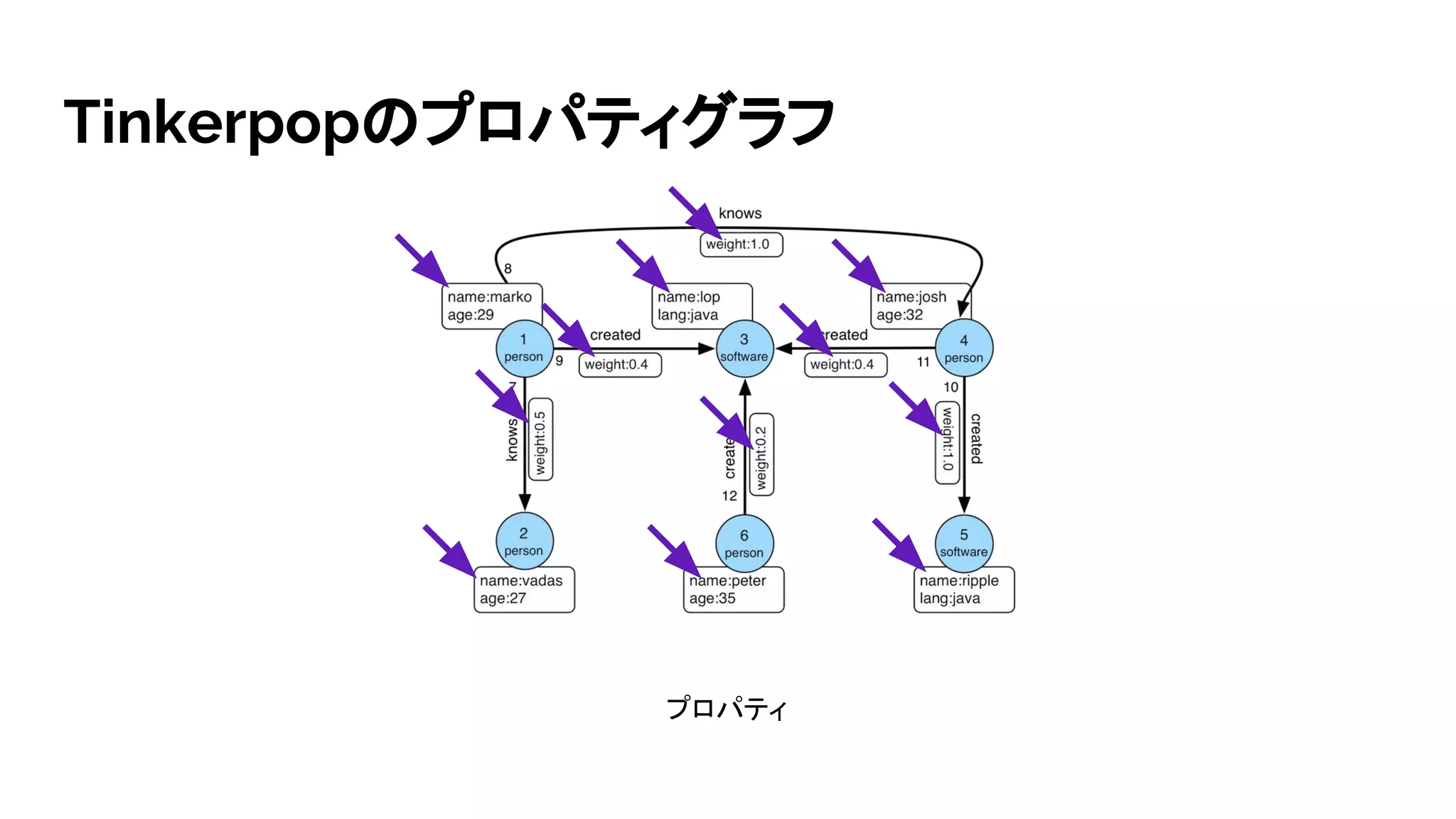

16. Tinkerpopのプロパティグラフ
プロパティ

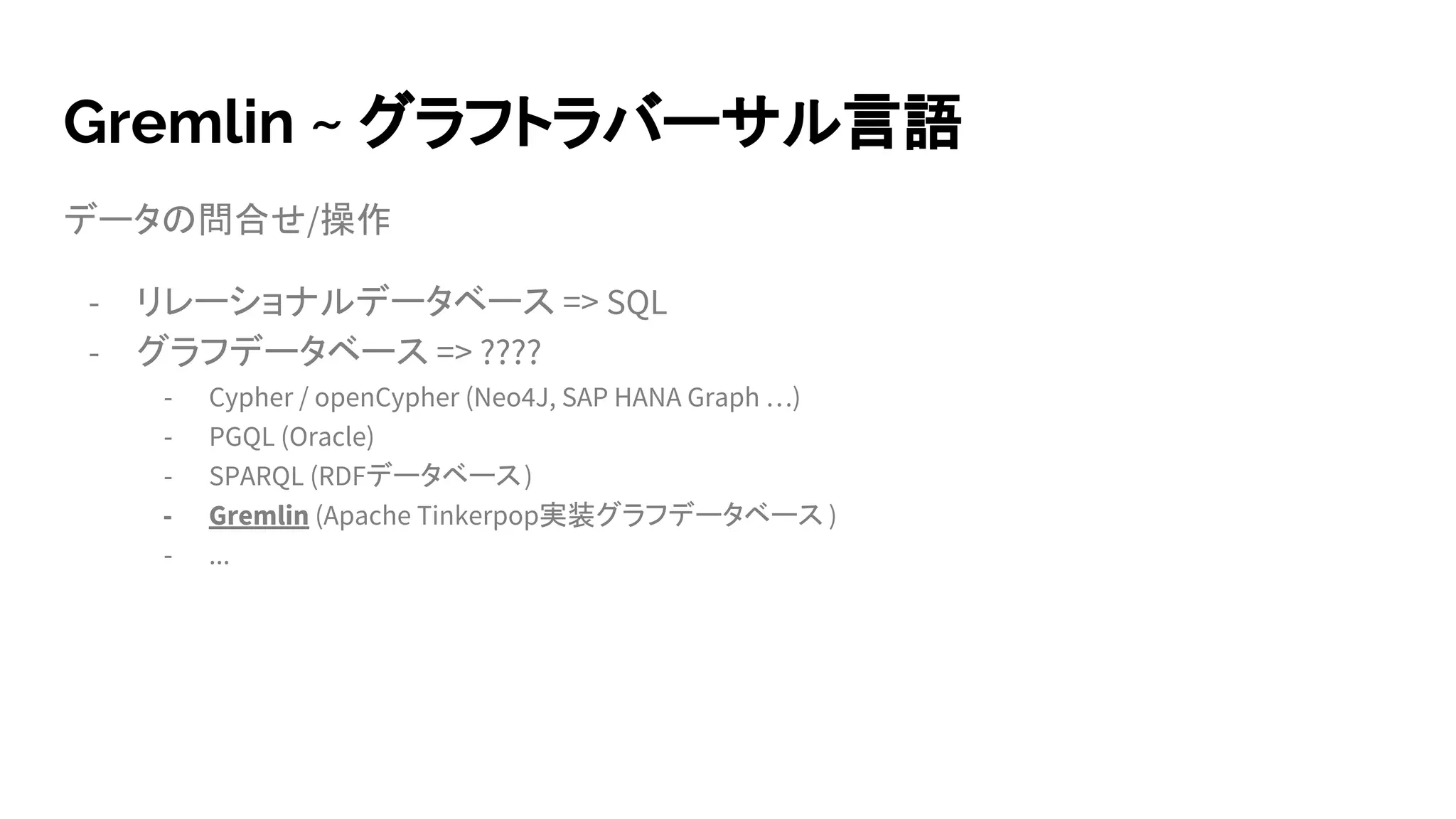

17. Gremlin ~ グラフトラバーサル言語
データの問合せ/操作
- リレーショナルデータベース => SQL
- グラフデータベース => ????
- Cypher / openCypher (Neo4J, SAP HANA Graph …)
- PGQL (Oracle)
- SPARQL (RDFデータベース)
- Gremlin (Apache Tinkerpop実装グラフデータベース )
- ...

18. Gremlin ~ グラフトラバーサル言語
グラフトラバーサル:
エッジを通ってグラフを辿っていき、答えを見つける。

19. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")

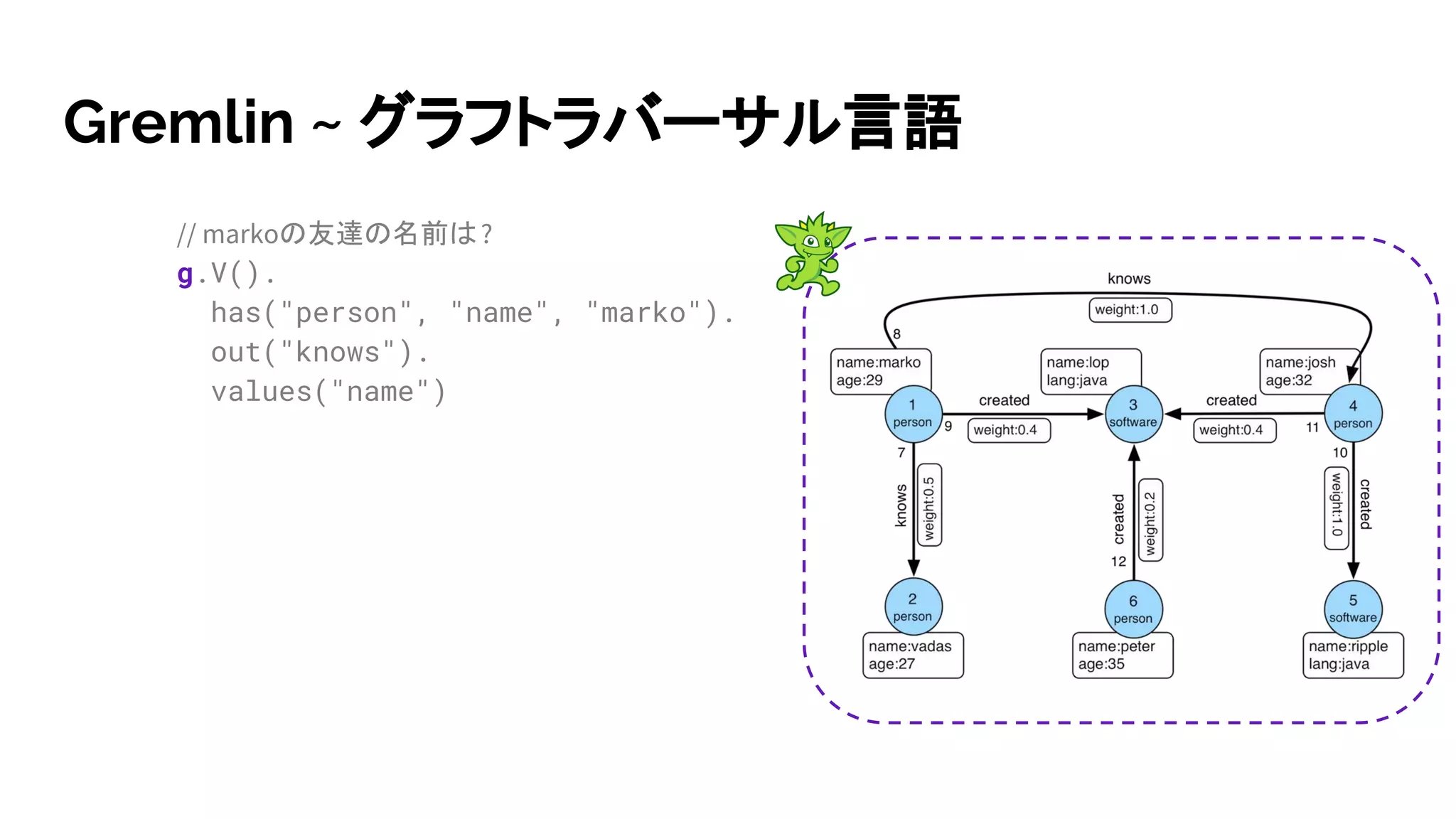

20. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")

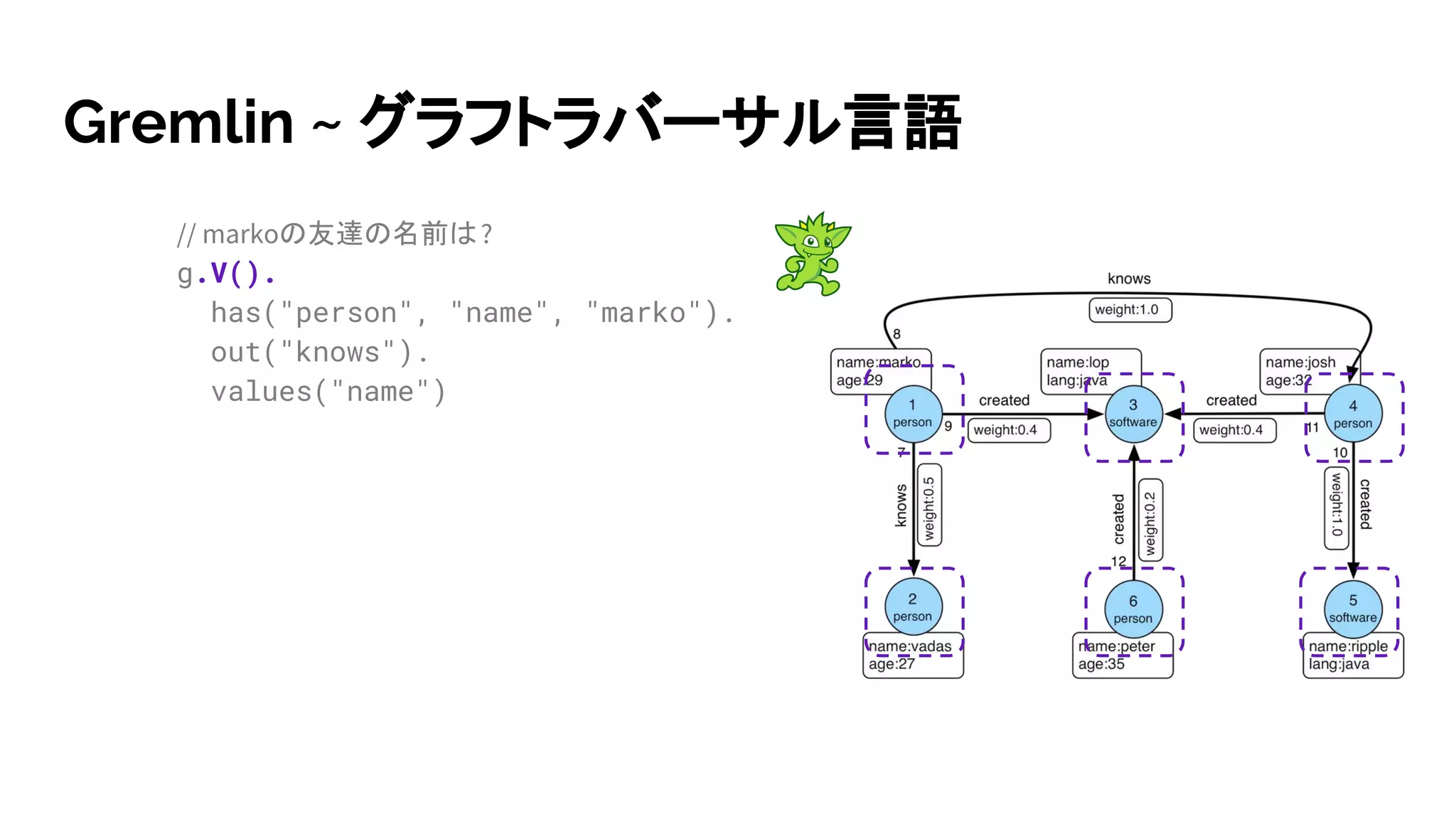

21. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")

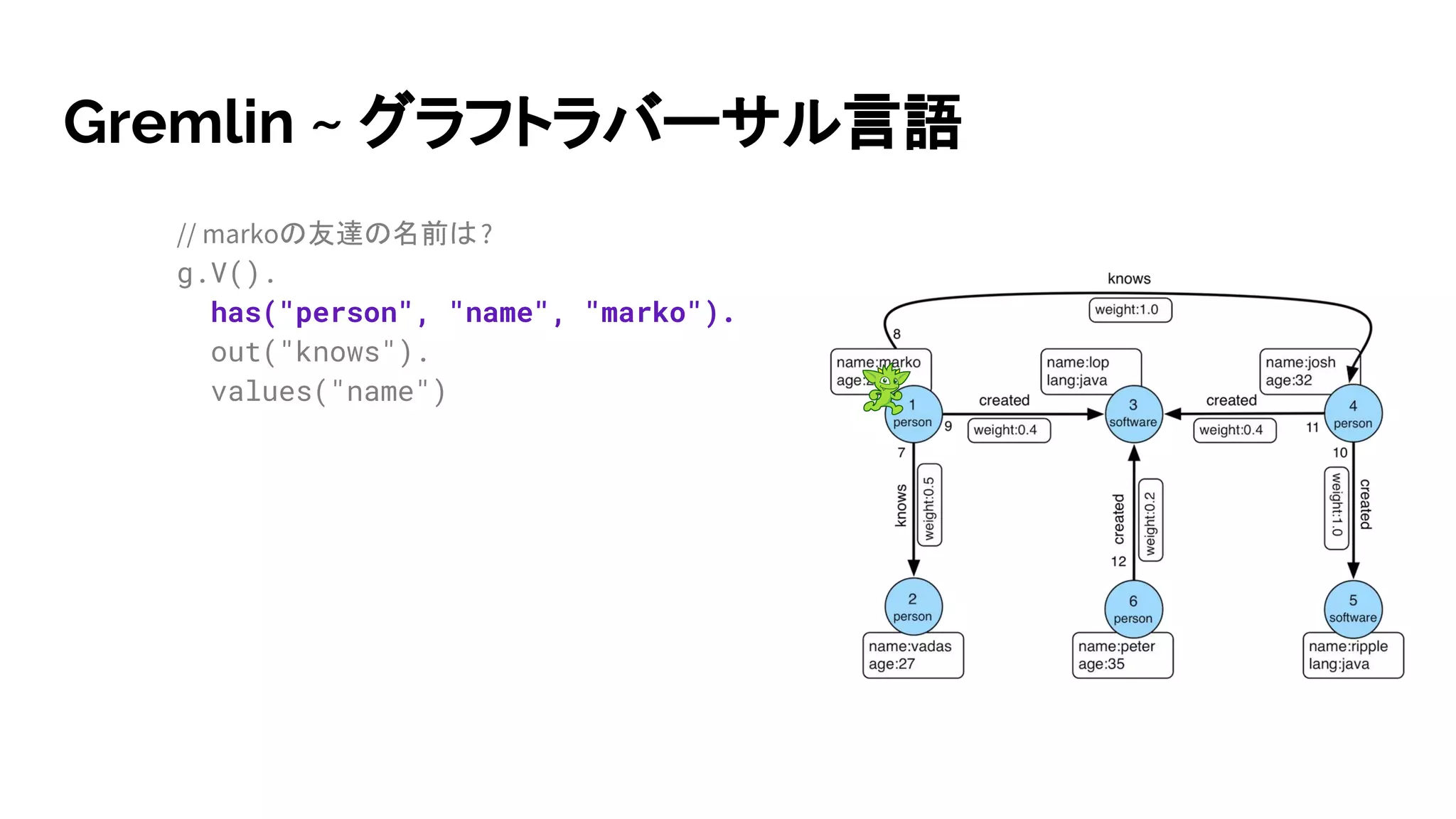

22. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")

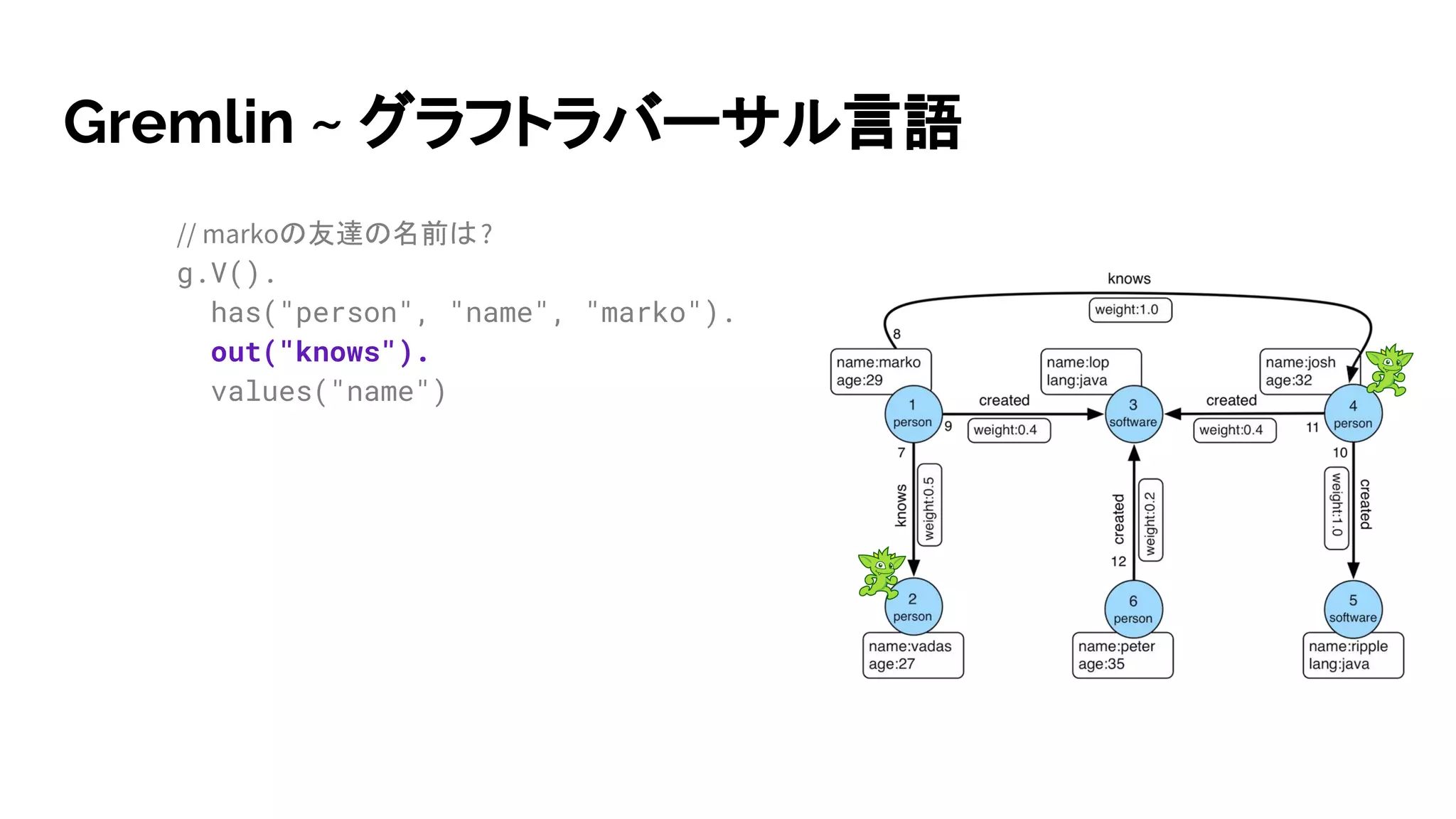

23. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")

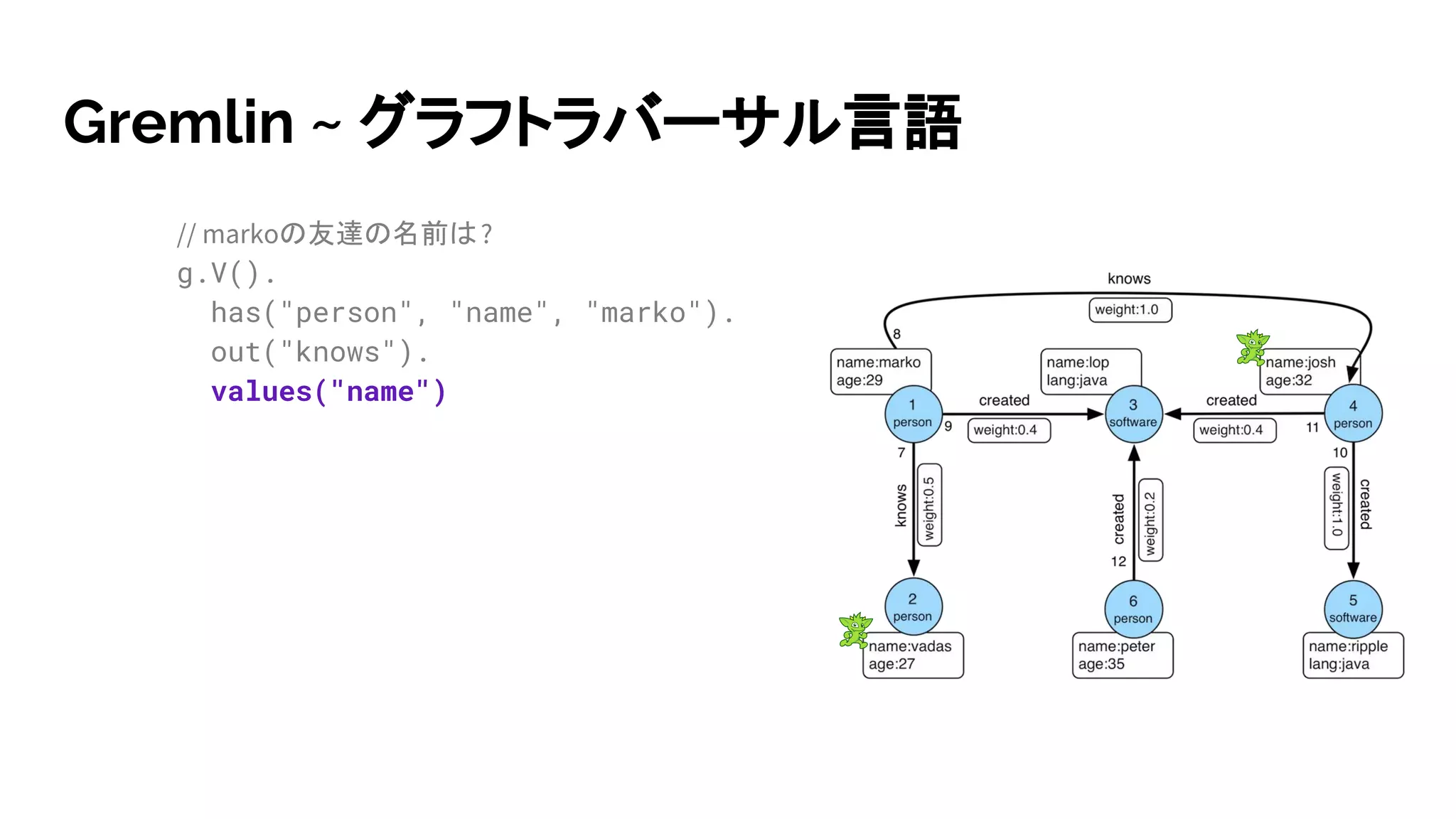

24. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")

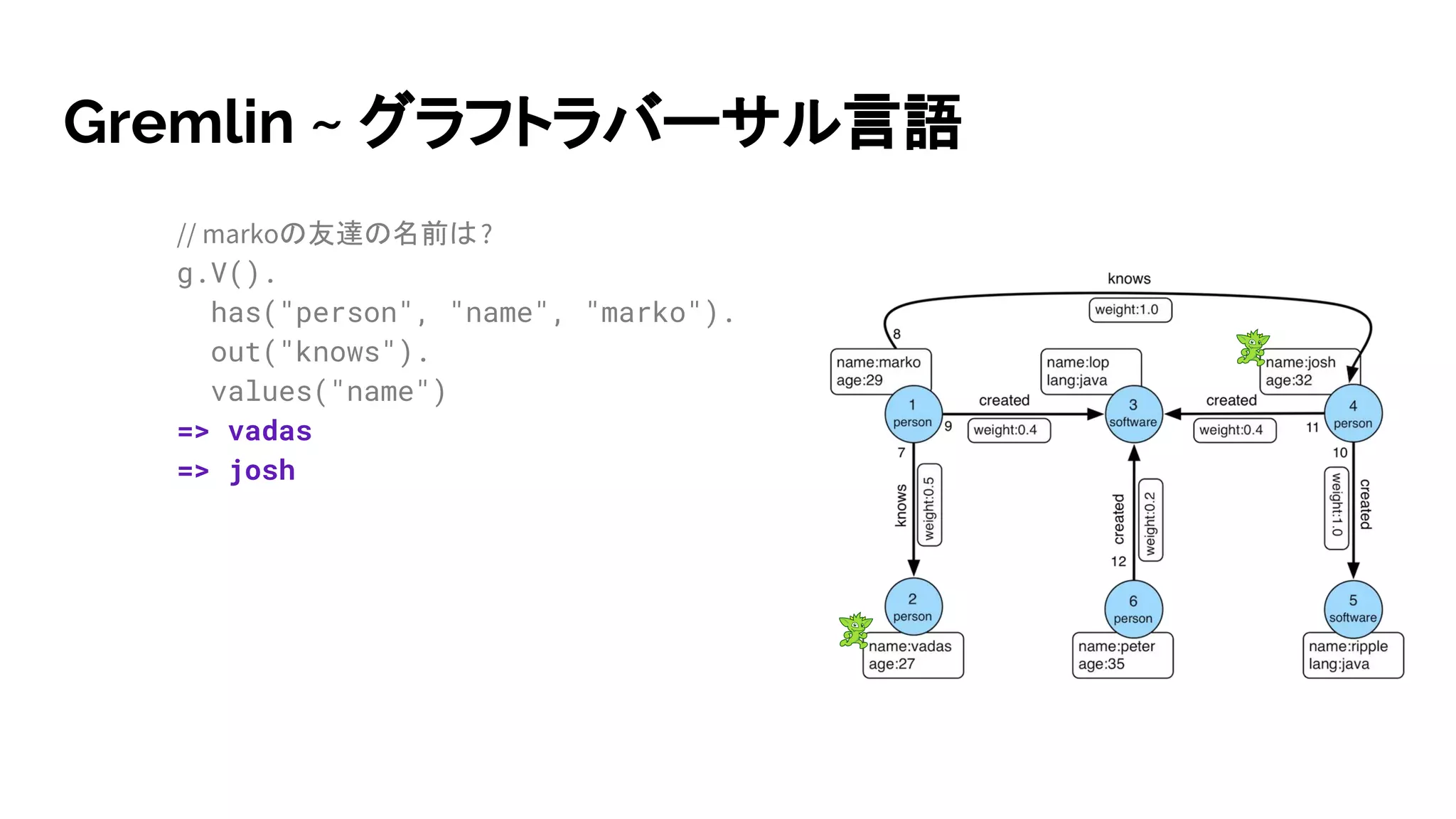

25. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")
=> vadas
=> josh

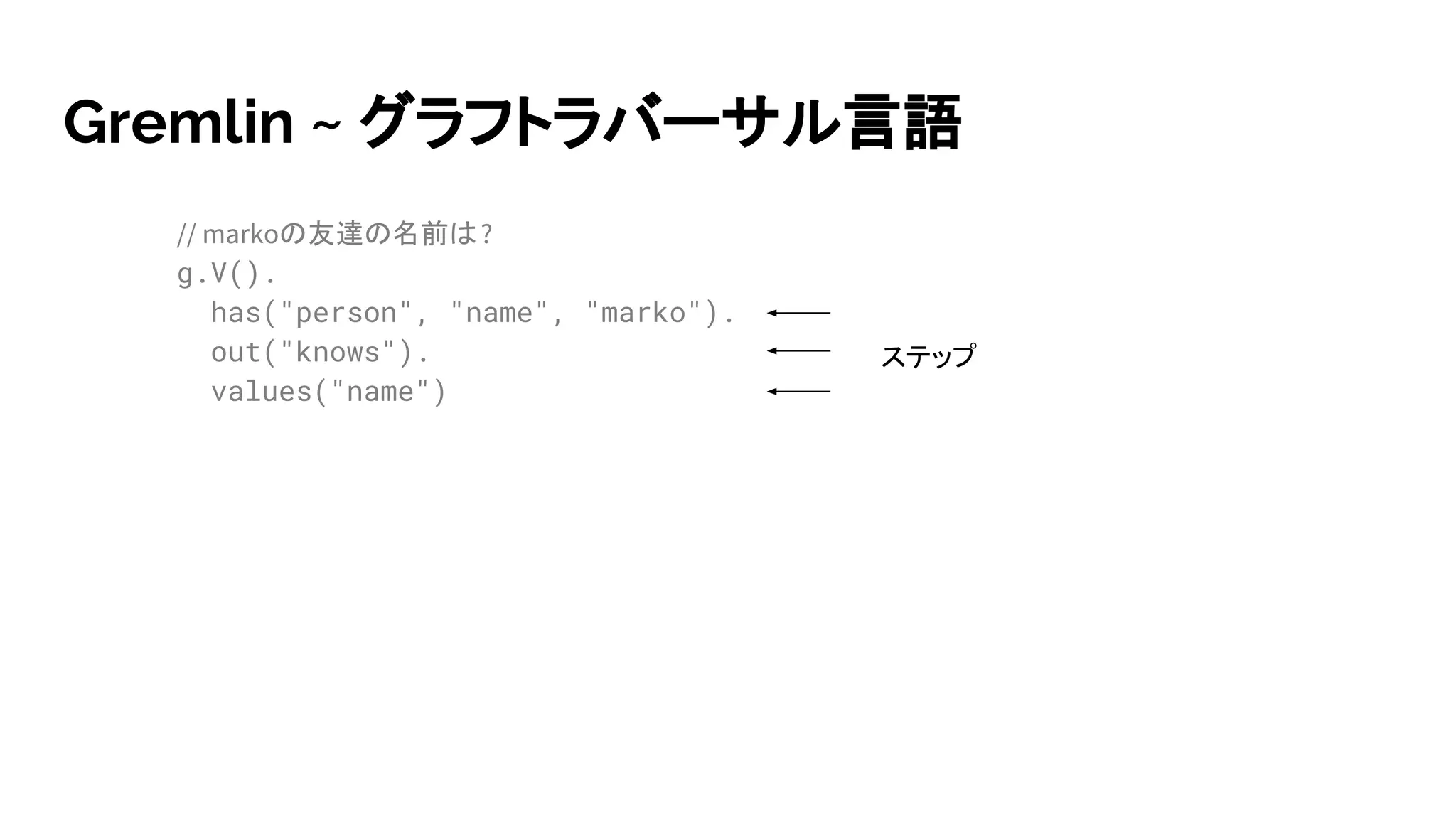

26. Gremlin ~ グラフトラバーサル言語
// markoの友達の名前は?
g.V().
has("person", "name", "marko").
out("knows").
values("name")
ステップ

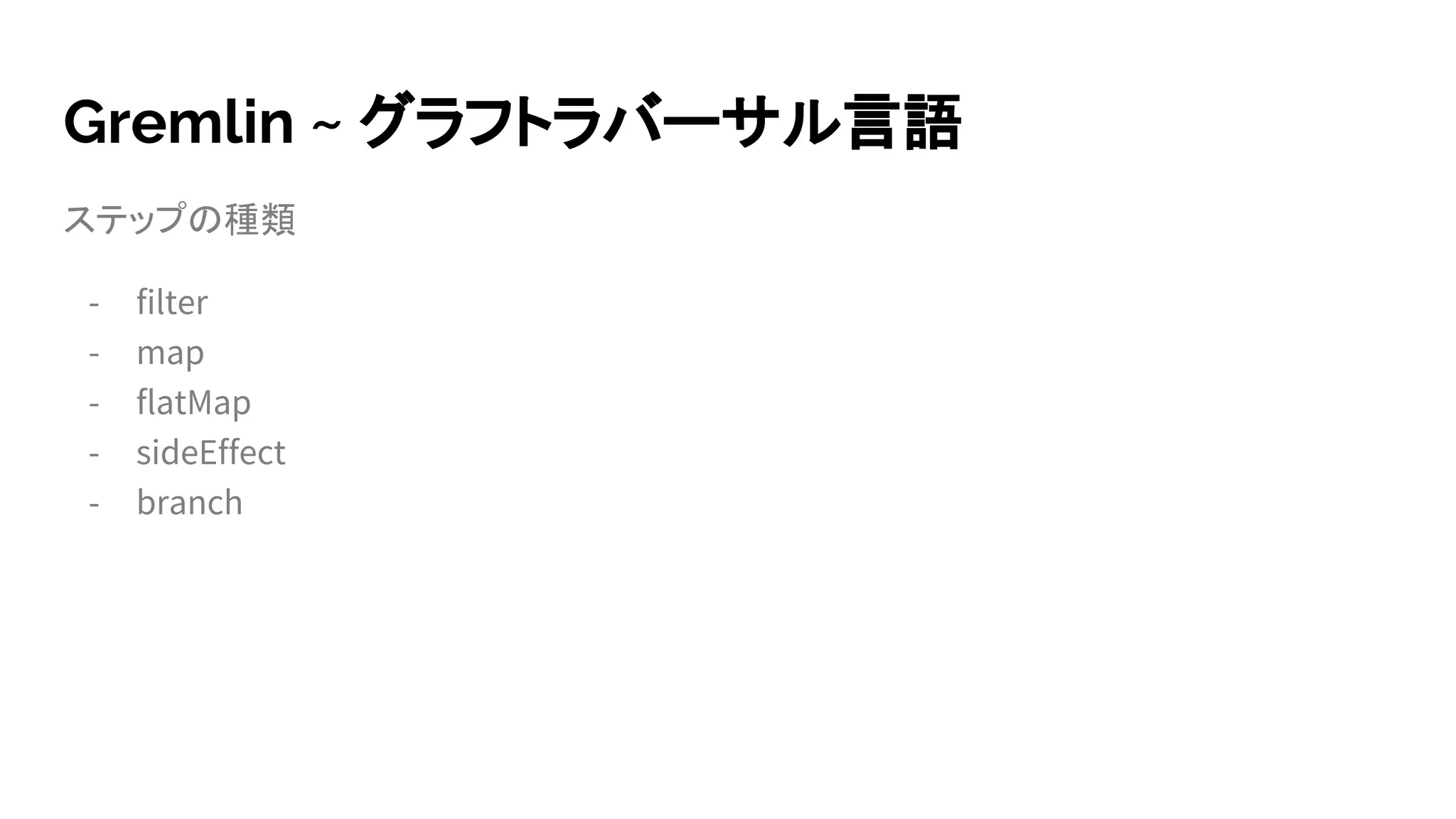

27. Gremlin ~ グラフトラバーサル言語
ステップの種類
- filter
- map
- flatMap
- sideEffect
- branch

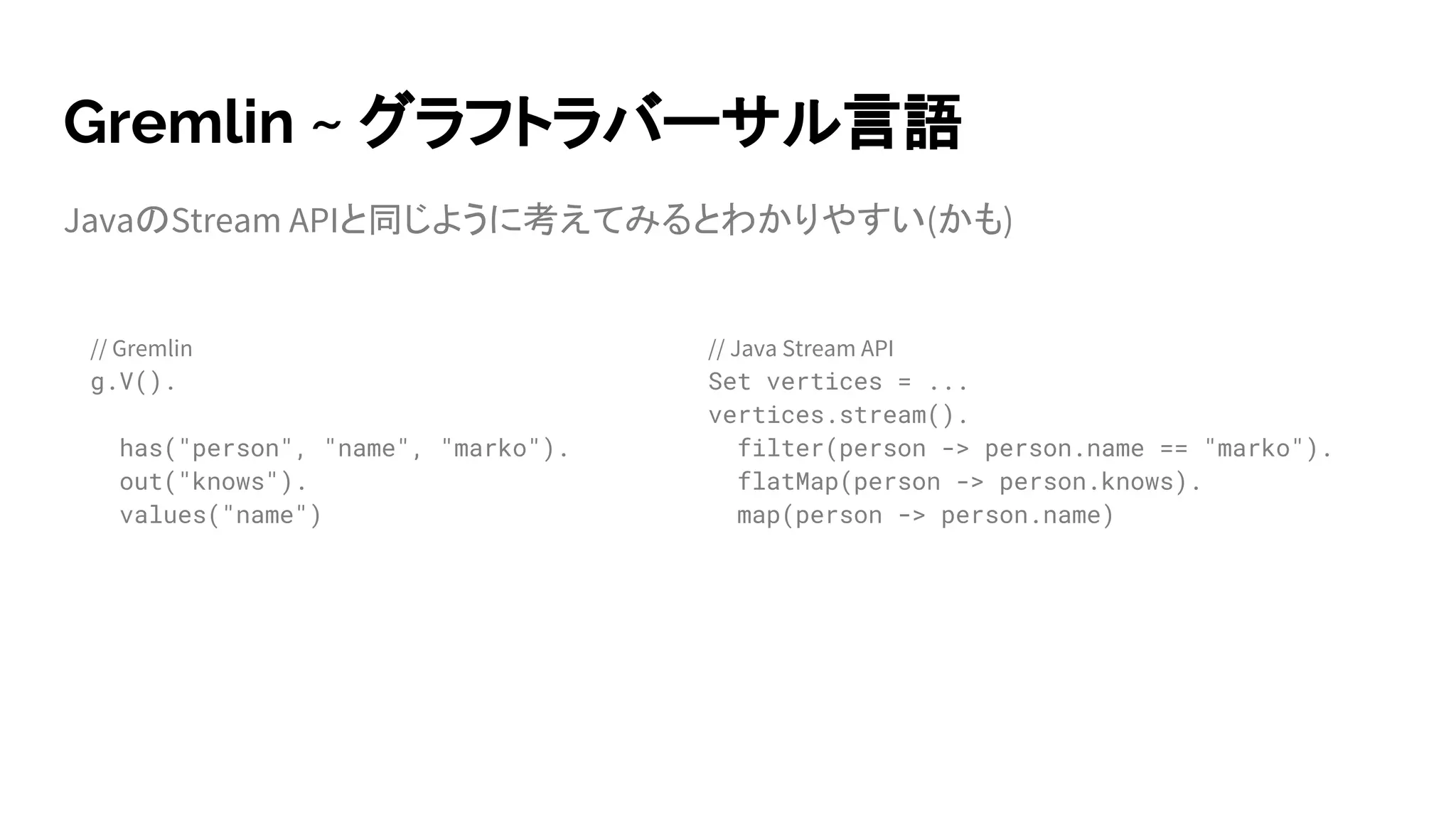

28. Gremlin ~ グラフトラバーサル言語
// Gremlin
g.V().
has("person", "name", "marko").
out("knows").
values("name")
JavaのStream APIと同じように考えてみるとわかりやすい(かも)
// Java Stream API
Set vertices = ...
vertices.stream().
filter(person -> person.name == "marko").
flatMap(person -> person.knows).
map(person -> person.name)

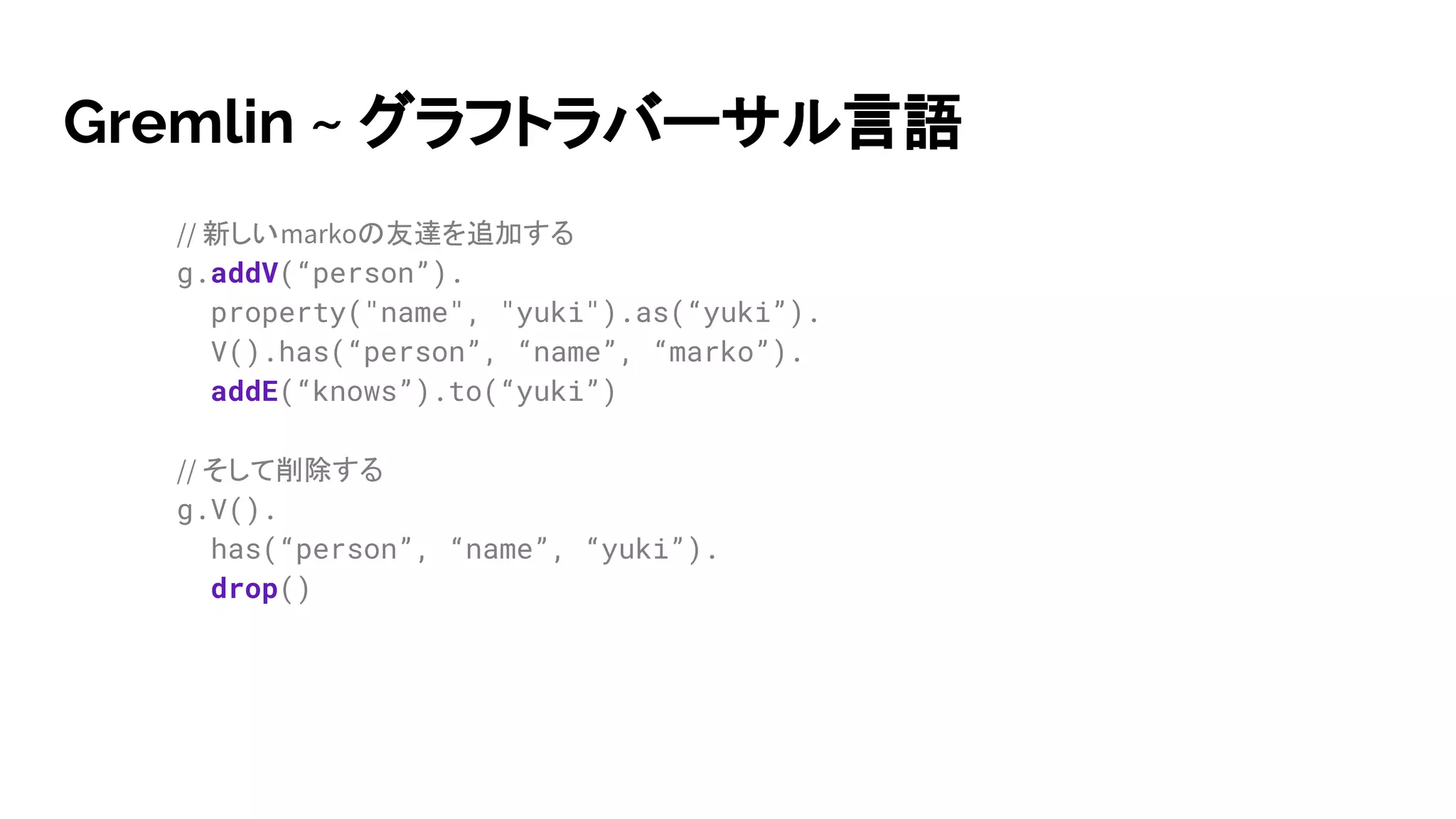

29. Gremlin ~ グラフトラバーサル言語
// 新しいmarkoの友達を追加する
g.addV(“person”).
property("name", "yuki").as(“yuki”).
V().has(“person”, “name”, “marko”).
addE(“knows”).to(“yuki”)
// そして削除する
g.V().
has(“person”, “name”, “yuki”).
drop()

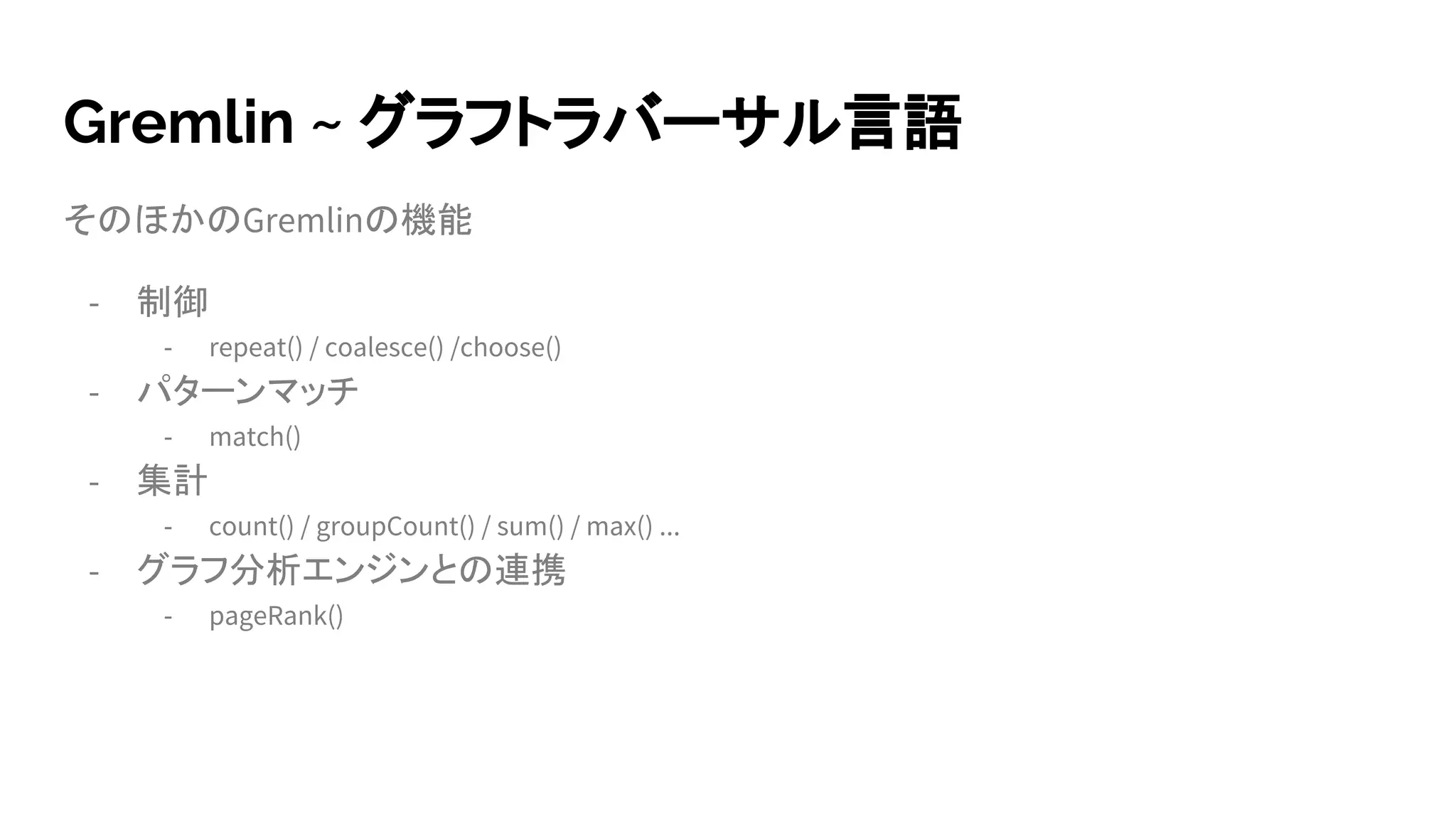

30. Gremlin ~ グラフトラバーサル言語
そのほかのGremlinの機能
- 制御
- repeat() / coalesce() /choose()
- パターンマッチ
- match()
- 集計
- count() / groupCount() / sum() / max() ...
- グラフ分析エンジンとの連携
- pageRank()

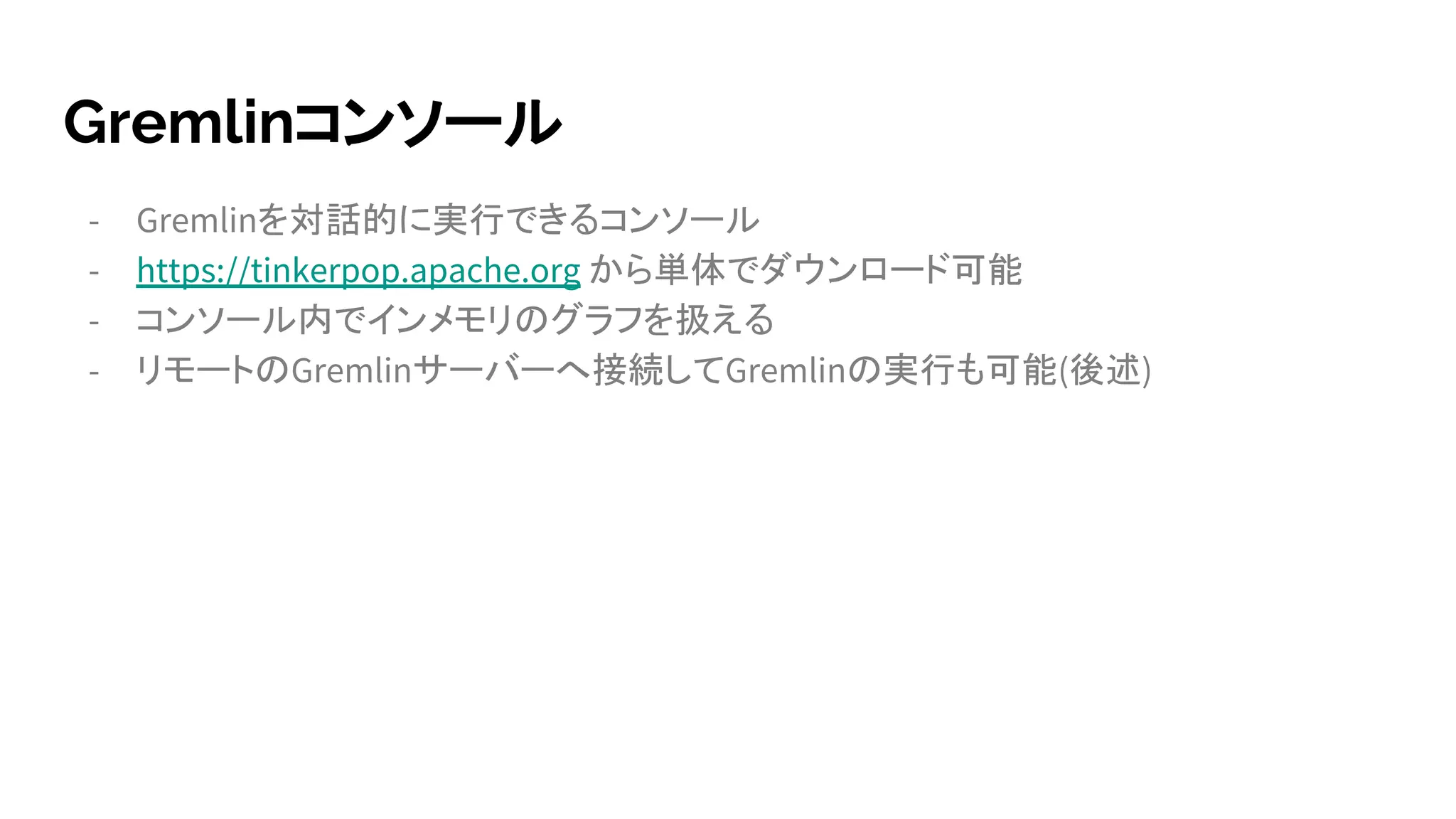

31. Gremlinコンソール
- Gremlinを対話的に実行できるコンソール
- https://tinkerpop.apache.org から単体でダウンロード可能
- コンソール内でインメモリのグラフを扱える
- リモートのGremlinサーバーへ接続してGremlinの実行も可能(後述)

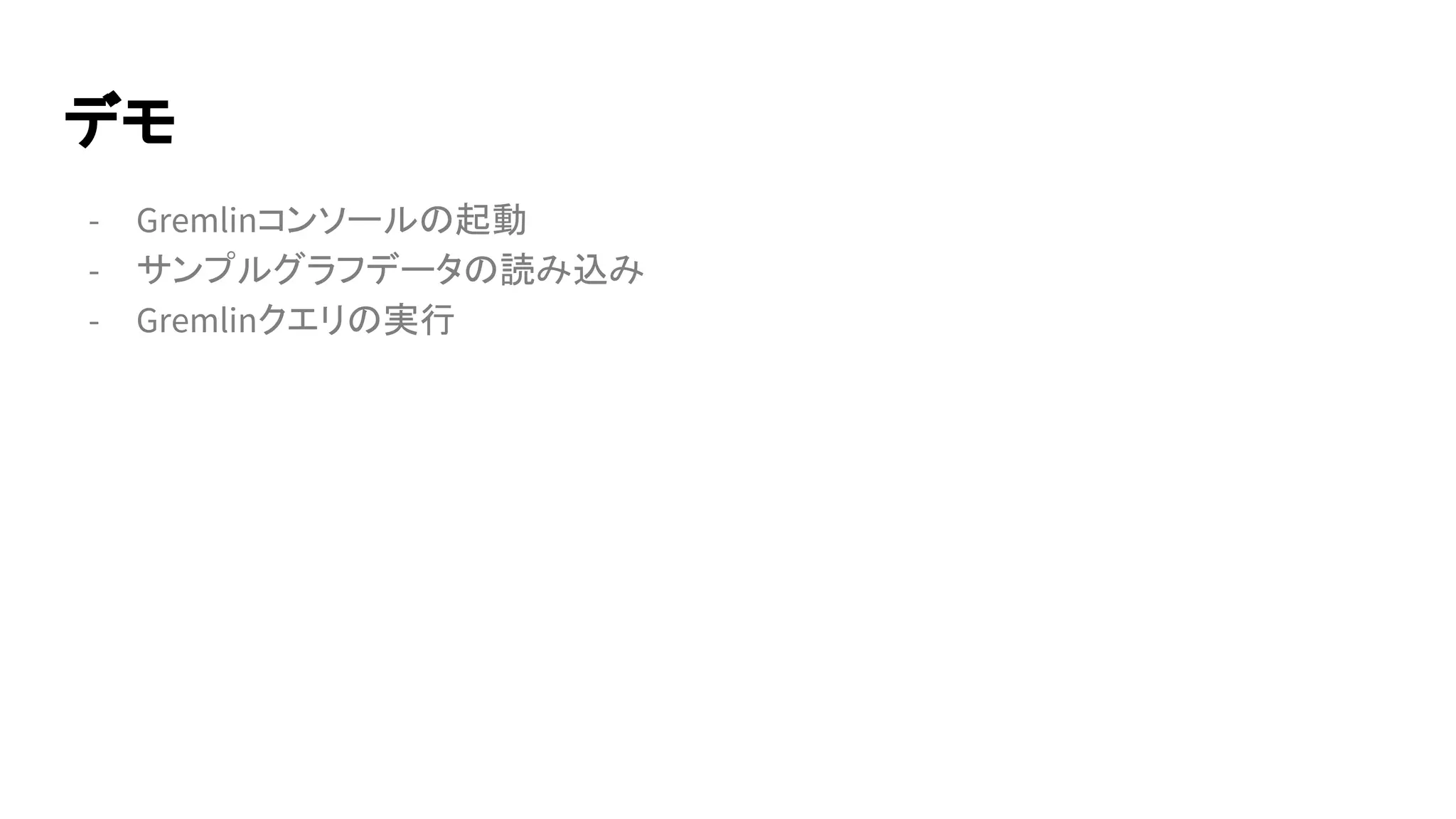

32. デモ
- Gremlinコンソールの起動
- サンプルグラフデータの読み込み
- Gremlinクエリの実行

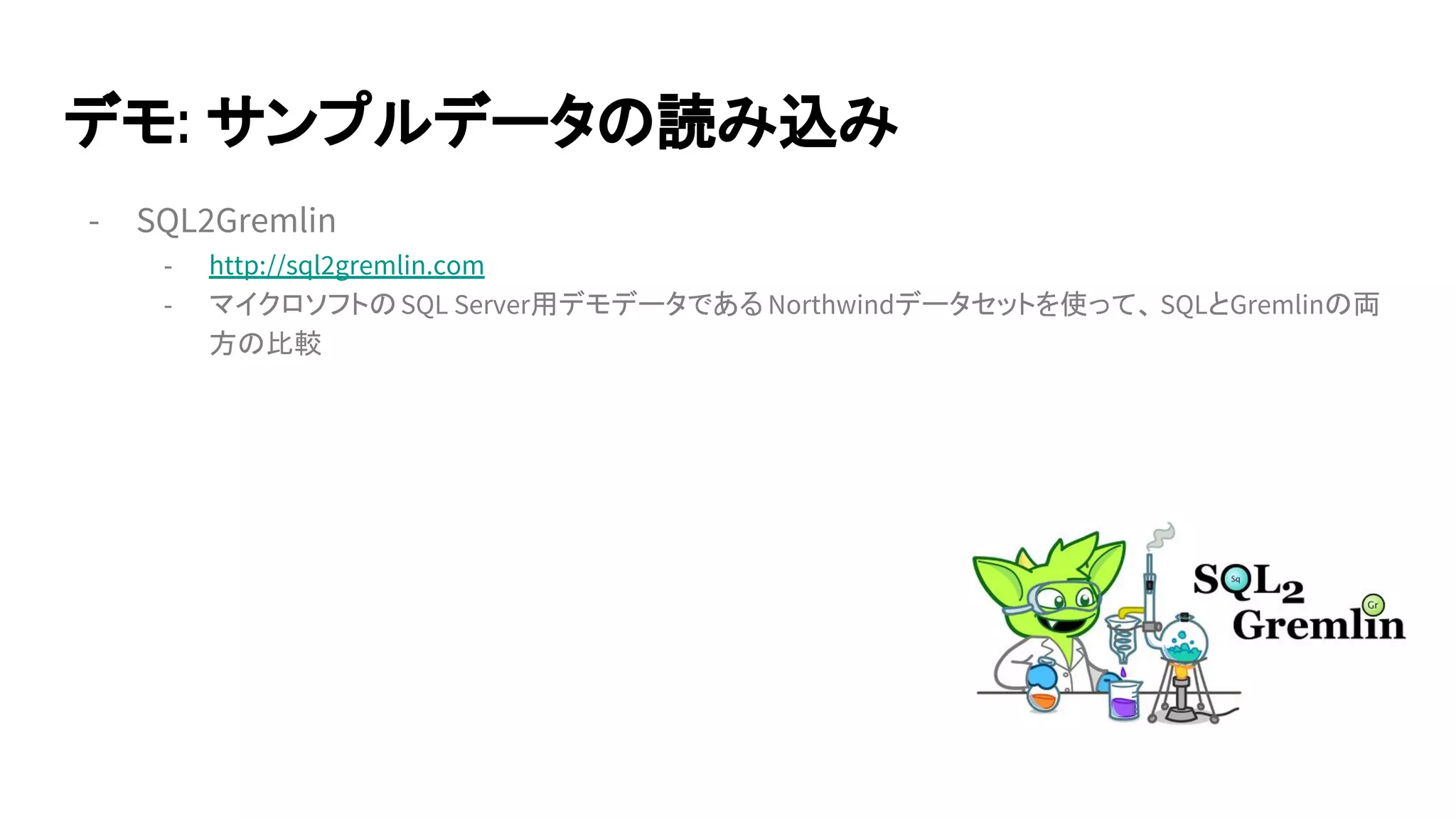

33. デモ: サンプルデータの読み込み
- SQL2Gremlin
- http://sql2gremlin.com
- マイクロソフトのSQL Server用デモデータである Northwindデータセットを使って、 SQLとGremlinの両
方の比較

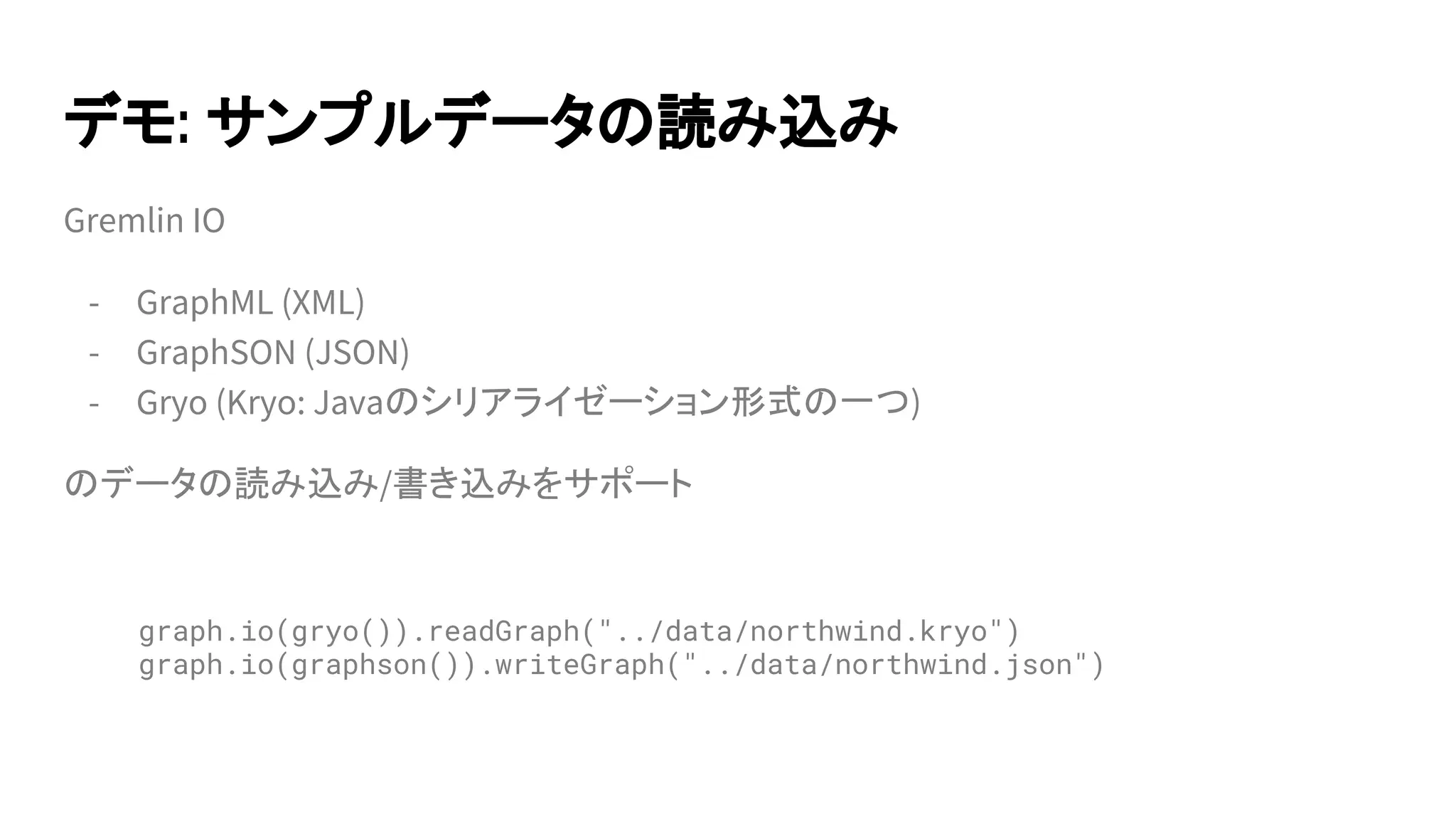

34. デモ: サンプルデータの読み込み

35. デモ: サンプルデータの読み込み
Gremlin IO
- GraphML (XML)
- GraphSON (JSON)
- Gryo (Kryo: Javaのシリアライゼーション形式の一つ)
のデータの読み込み/書き込みをサポート
graph.io(gryo()).readGraph("../data/northwind.kryo")
graph.io(graphson()).writeGraph("../data/northwind.json")

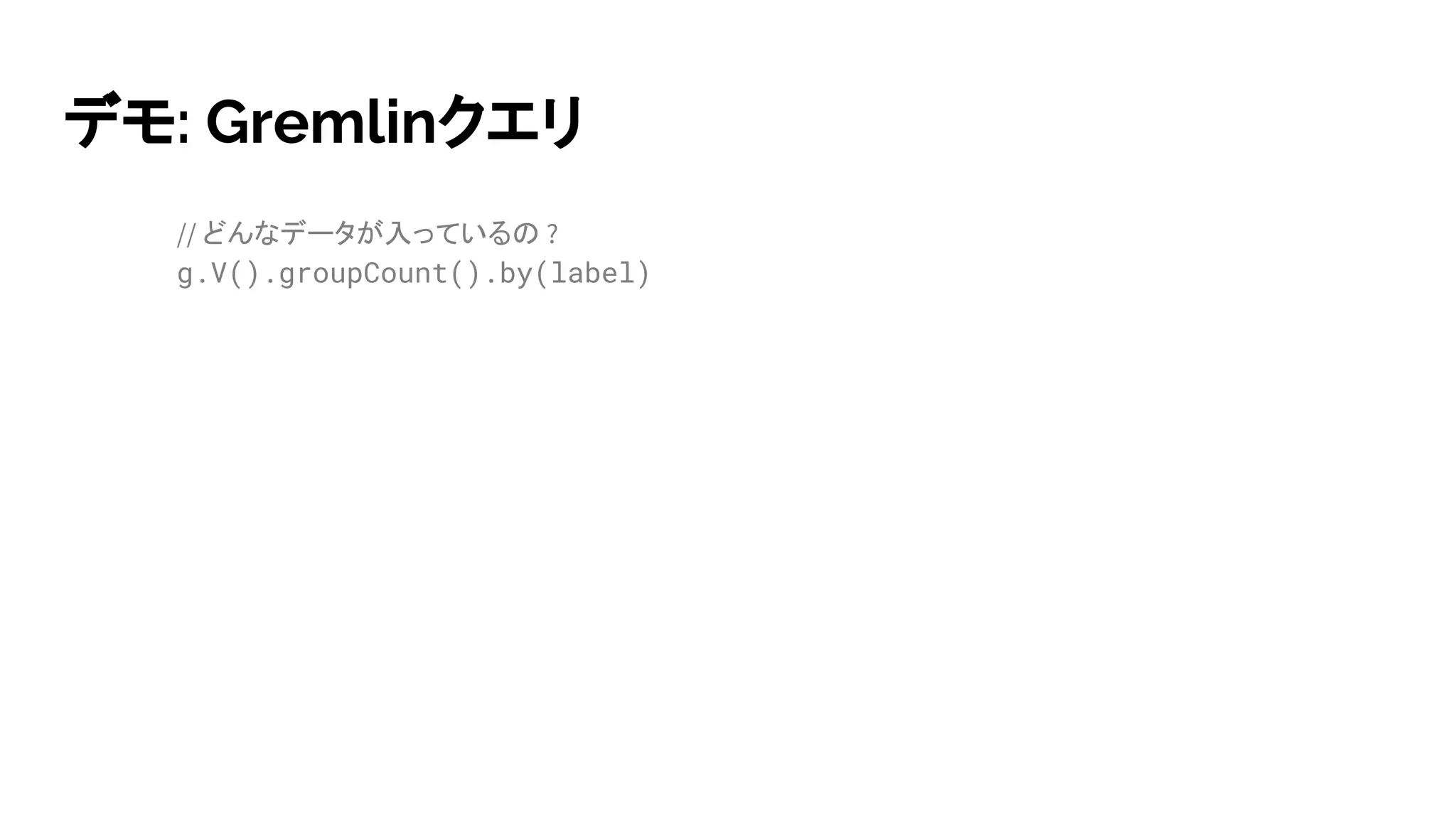

36. デモ: Gremlinクエリ
// どんなデータが入っているの ?
g.V().groupCount().by(label)

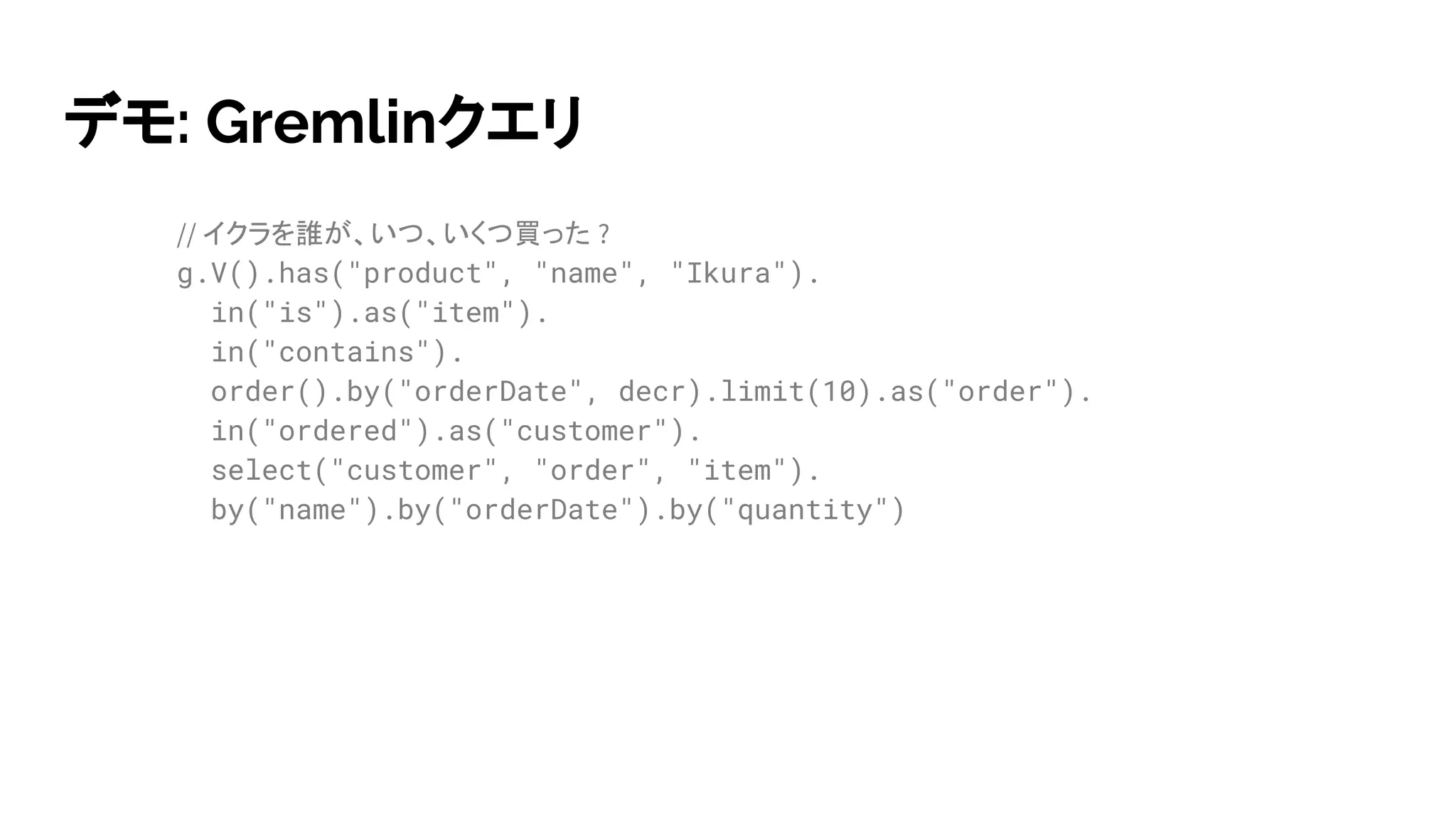

37. デモ: Gremlinクエリ
// イクラを誰が、いつ、いくつ買った ?
g.V().has("product", "name", "Ikura").
in("is").as("item").
in("contains").
order().by("orderDate", decr).limit(10).as("order").
in("ordered").as("customer").
select("customer", "order", "item").
by("name").by("orderDate").by("quantity")

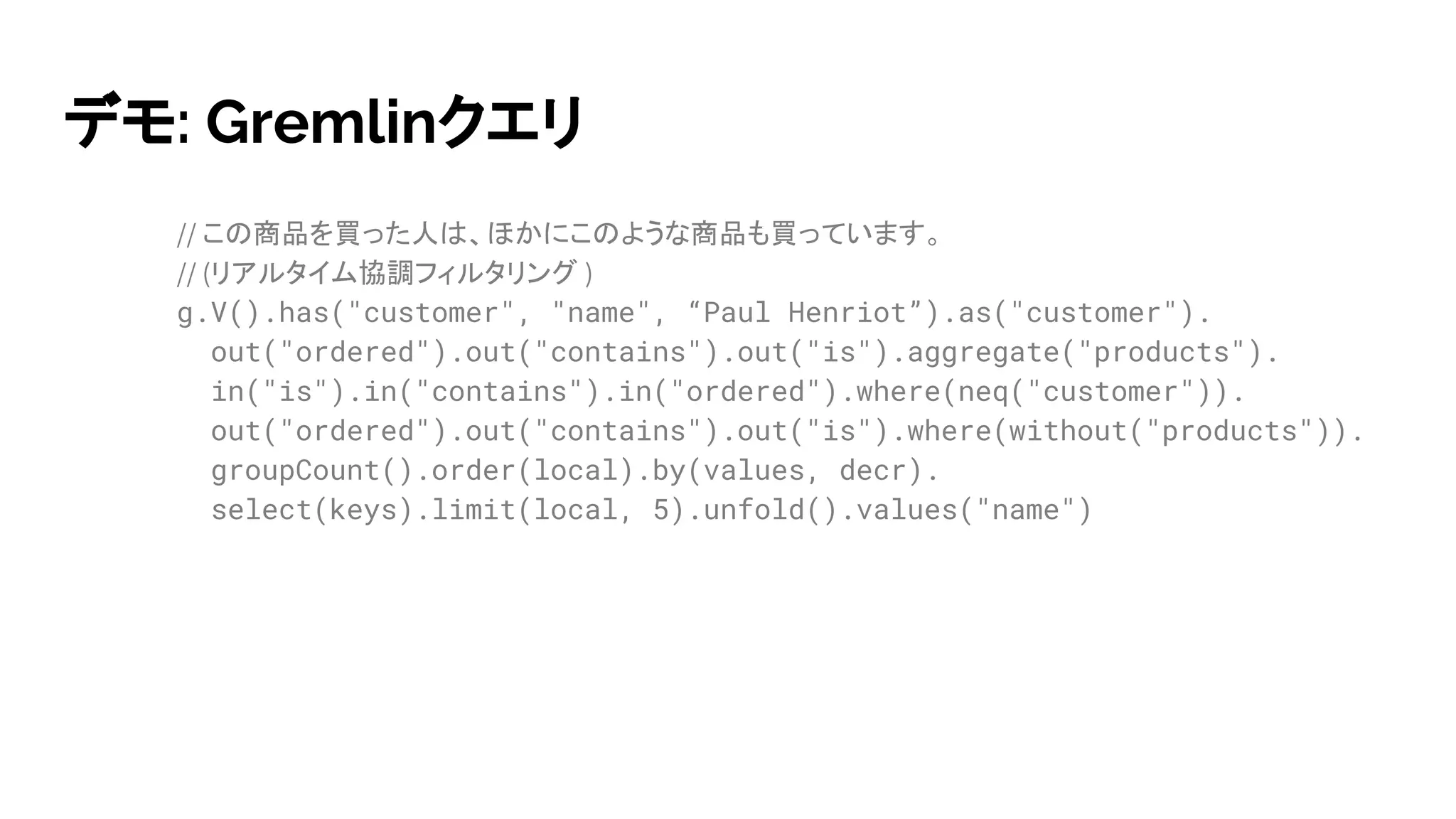

38. デモ: Gremlinクエリ
// この商品を買った人は、ほかにこのような商品も買っています。
// (リアルタイム協調フィルタリング )
g.V().has("customer", "name", “Paul Henriot”).as("customer").
out("ordered").out("contains").out("is").aggregate("products").
in("is").in("contains").in("ordered").where(neq("customer")).
out("ordered").out("contains").out("is").where(without("products")).
groupCount().order(local).by(values, decr).
select(keys).limit(local, 5).unfold().values("name")

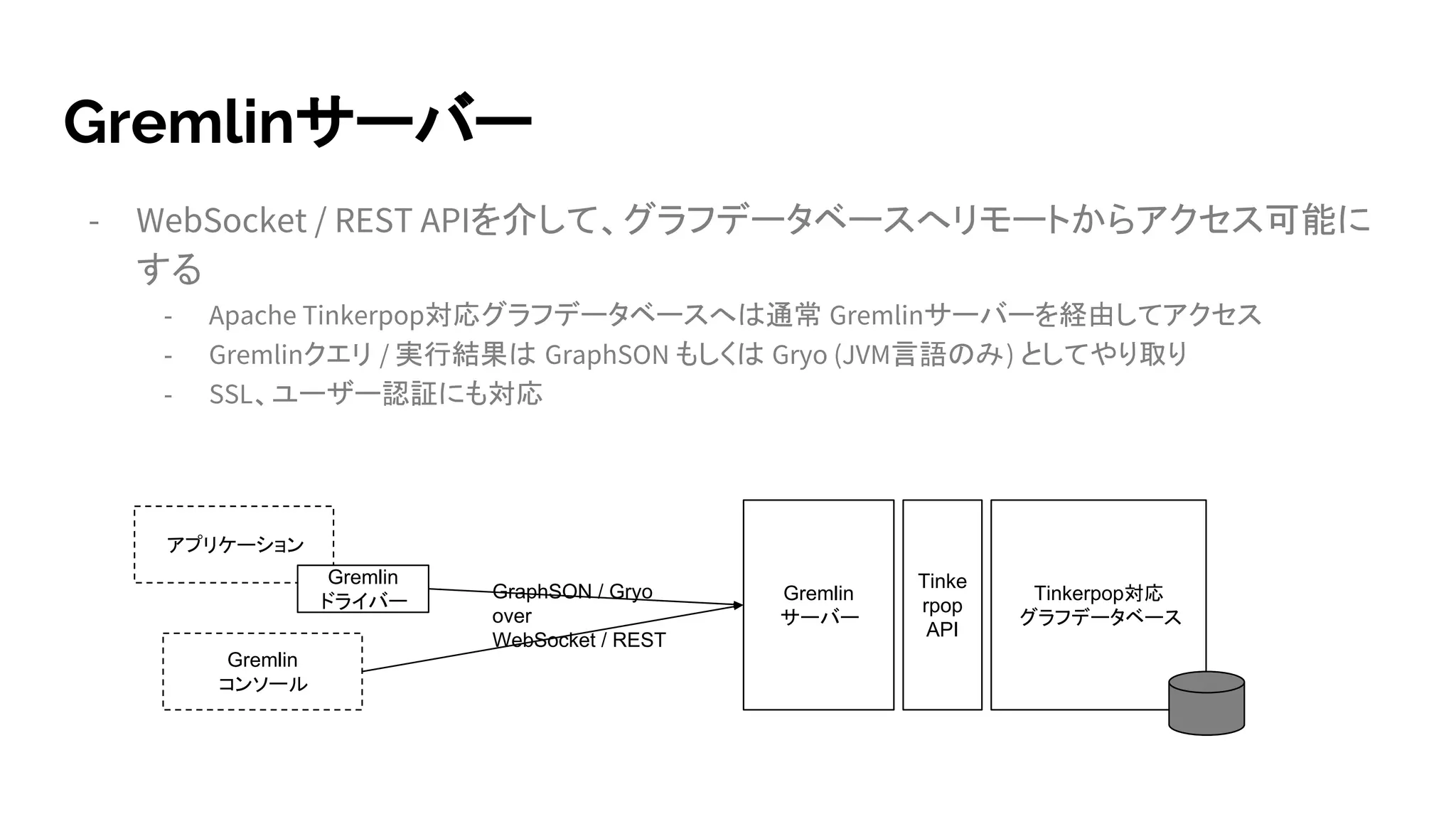

39. Gremlinサーバー
- WebSocket / REST APIを介して、グラフデータベースへリモートからアクセス可能に
する
- Apache Tinkerpop対応グラフデータベースへは通常 Gremlinサーバーを経由してアクセス
- Gremlinクエリ / 実行結果は GraphSON もしくは Gryo (JVM言語のみ) としてやり取り
- SSL、ユーザー認証にも対応
アプリケーション
Gremlin
コンソール
Gremlin
サーバー
Tinke
rpop
API
Tinkerpop対応
グラフデータベース
Gremlin
ドライバー GraphSON / Gryo
over
WebSocket / REST

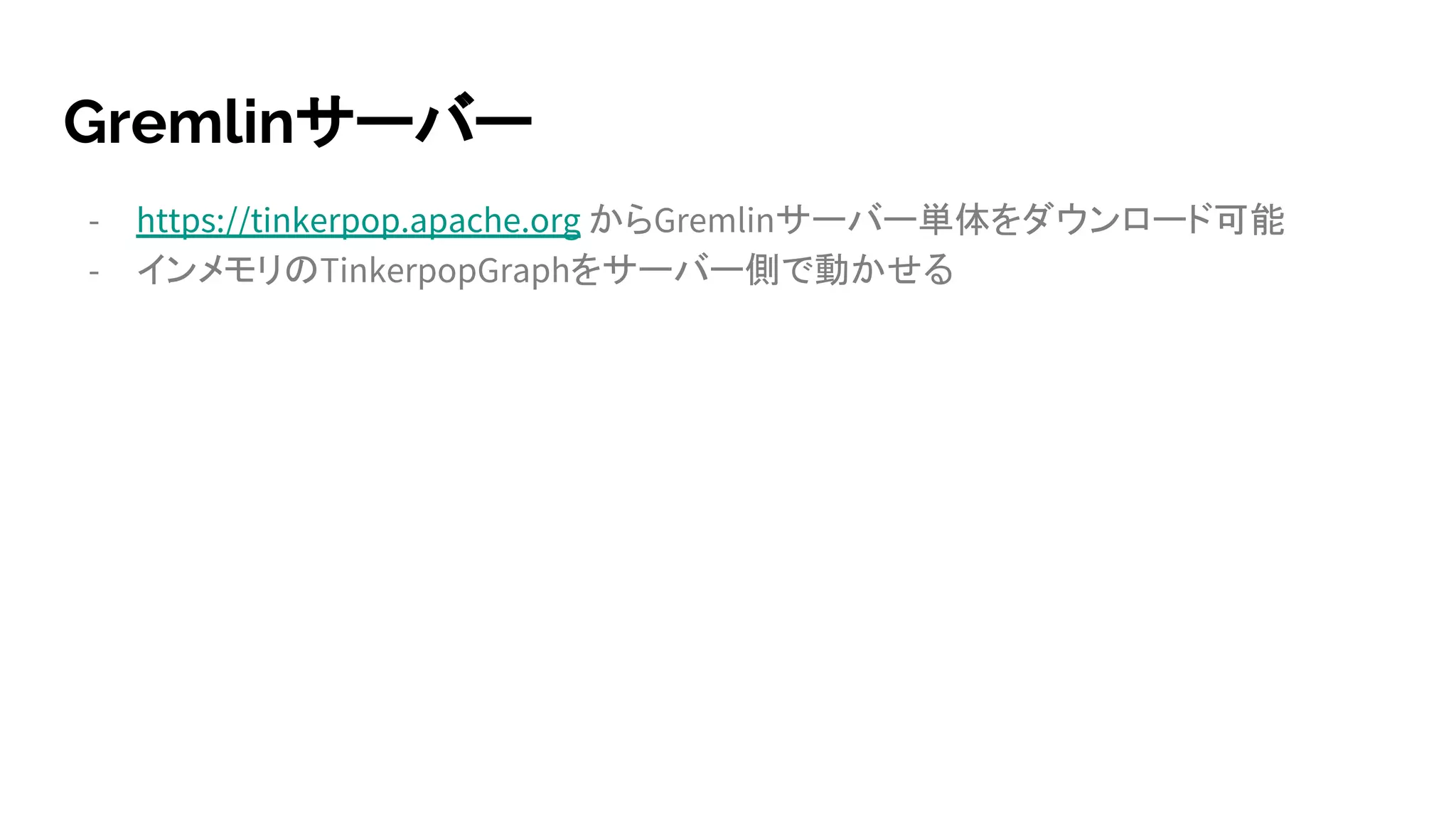

40. Gremlinサーバー
- https://tinkerpop.apache.org からGremlinサーバー単体をダウンロード可能
- インメモリのTinkerpopGraphをサーバー側で動かせる

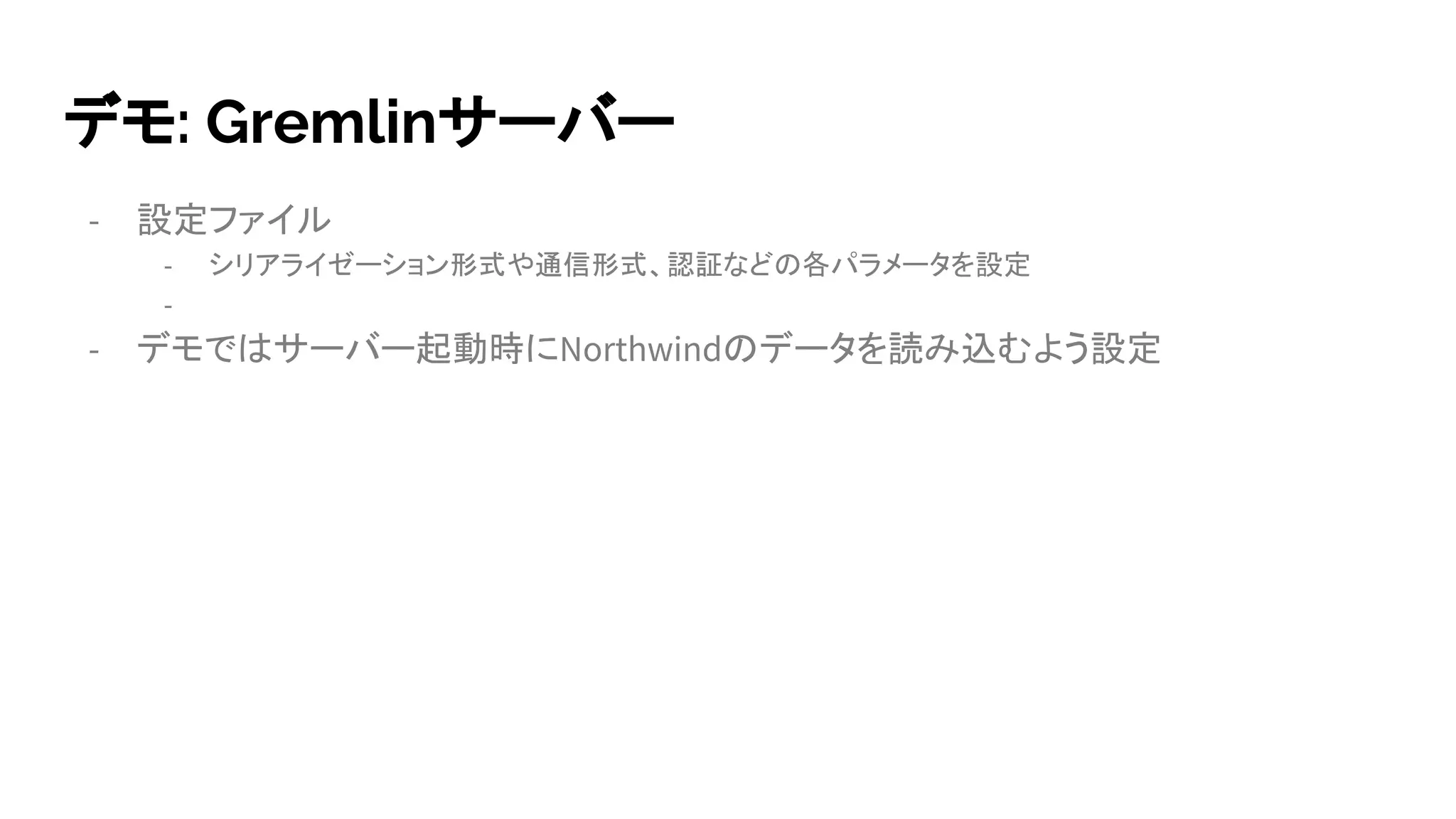

41. デモ: Gremlinサーバー
- 設定ファイル
- シリアライゼーション形式や通信形式、認証などの各パラメータを設定
-
- デモではサーバー起動時にNorthwindのデータを読み込むよう設定

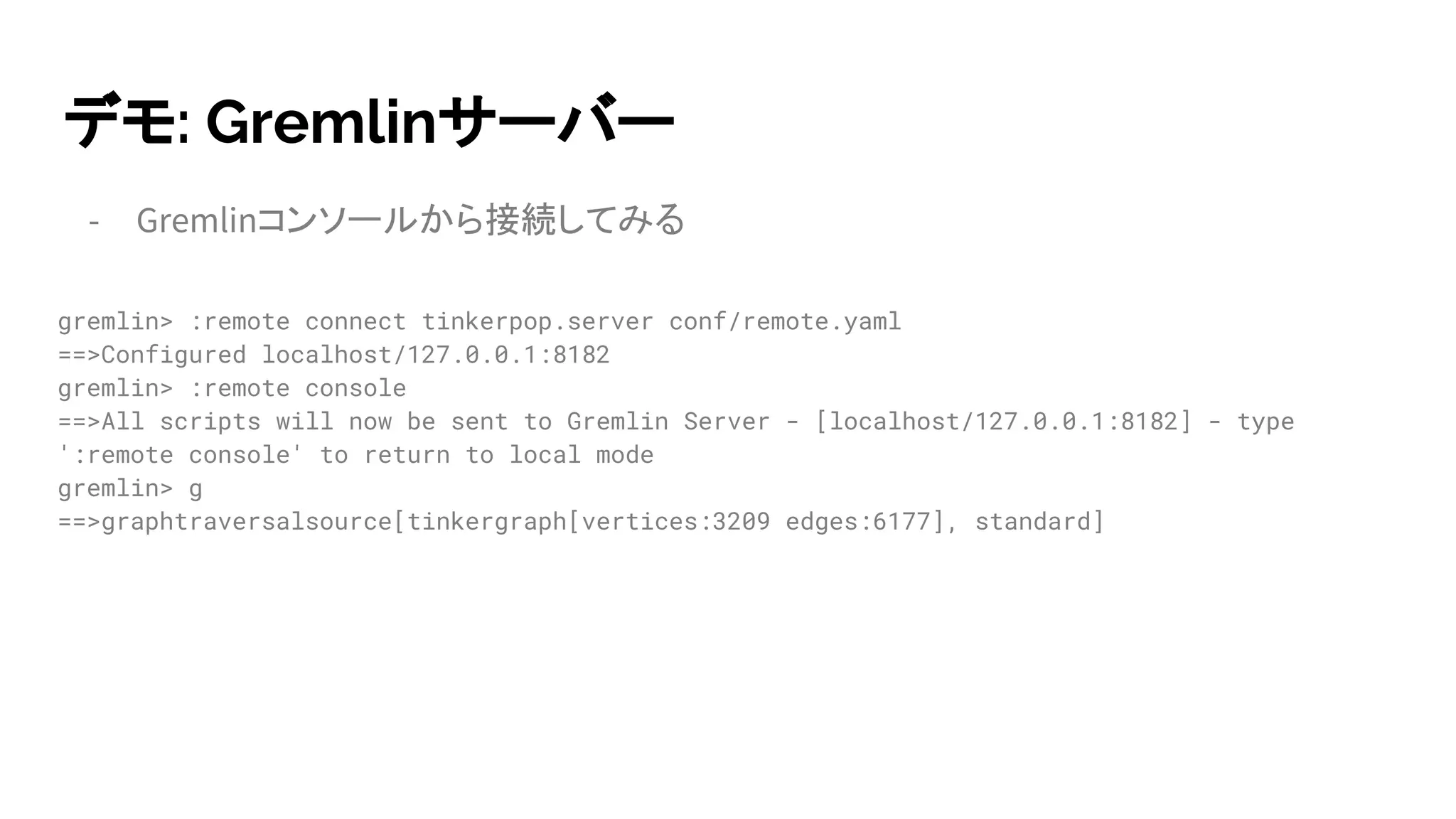

42. デモ: Gremlinサーバー
- Gremlinコンソールから接続してみる
gremlin> :remote connect tinkerpop.server conf/remote.yaml
==>Configured localhost/127.0.0.1:8182
gremlin> :remote console
==>All scripts will now be sent to Gremlin Server - [localhost/127.0.0.1:8182] - type
':remote console' to return to local mode
gremlin> g
==>graphtraversalsource[tinkergraph[vertices:3209 edges:6177], standard]

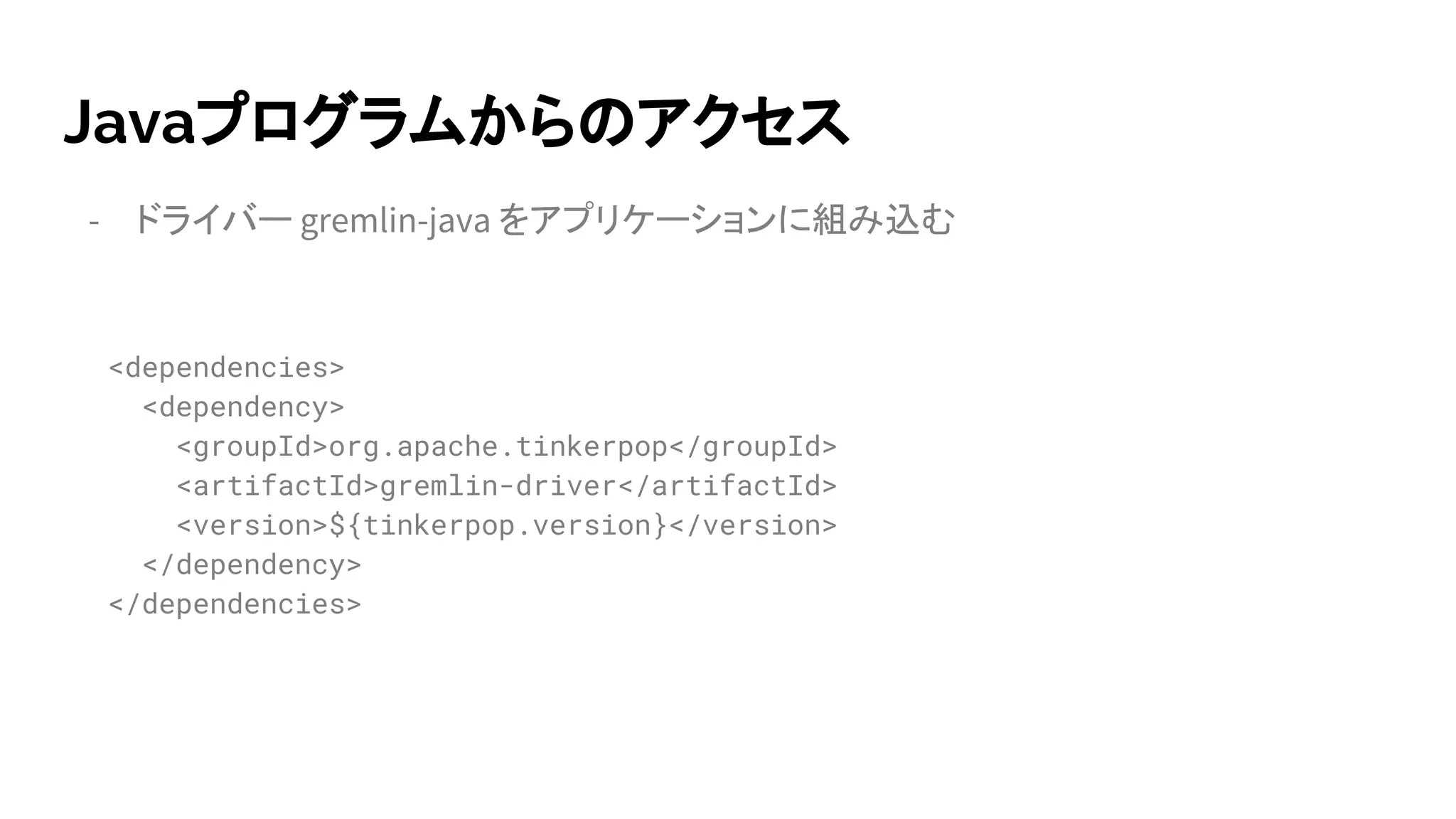

43. Javaプログラムからのアクセス
- ドライバー gremlin-java をアプリケーションに組み込む
<dependencies>
<dependency>
<groupId>org.apache.tinkerpop</groupId>
<artifactId>gremlin-driver</artifactId>
<version>${tinkerpop.version}</version>
</dependency>
</dependencies>

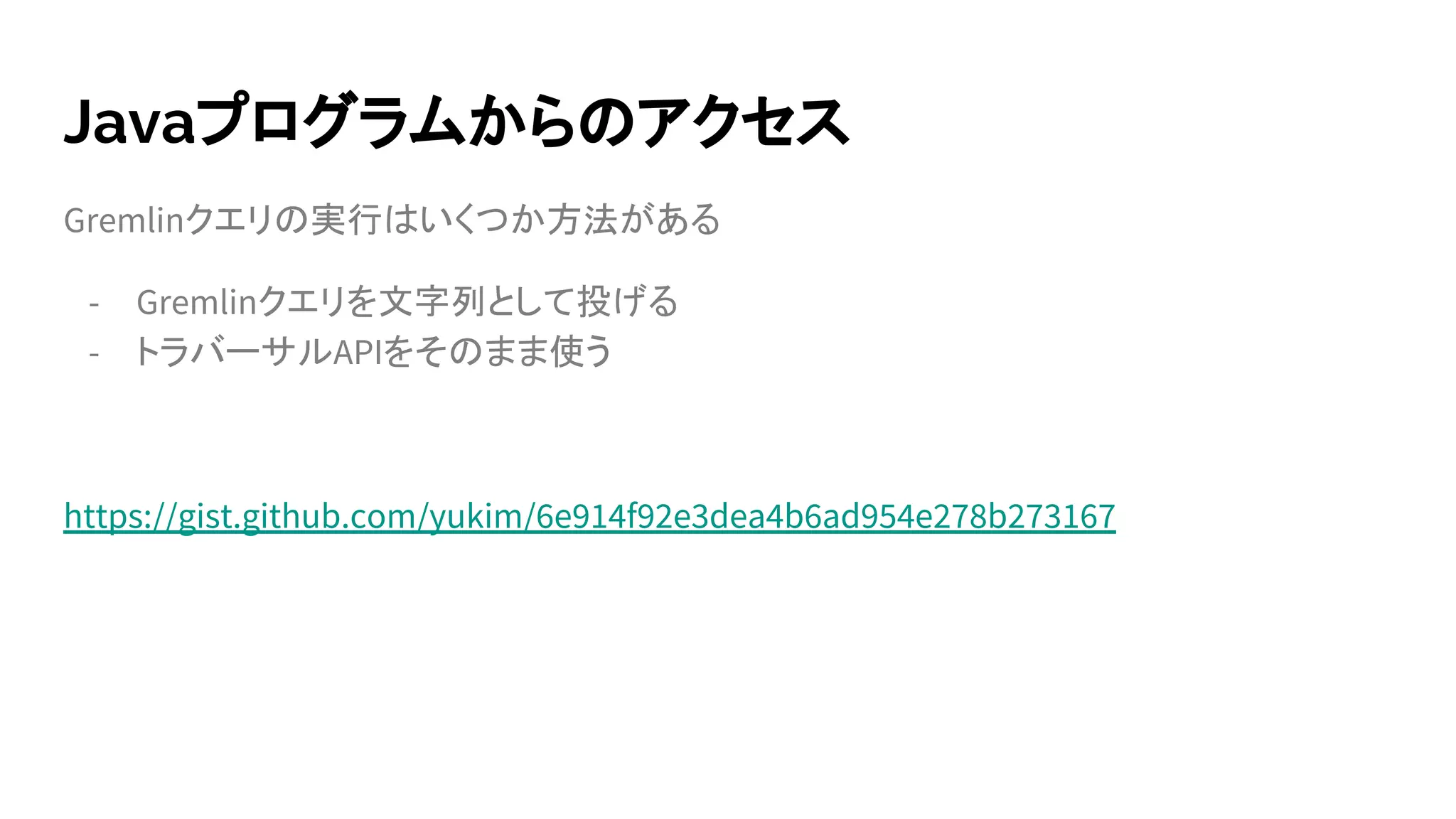

44. Javaプログラムからのアクセス
Gremlinクエリの実行はいくつか方法がある
- Gremlinクエリを文字列として投げる
- トラバーサルAPIをそのまま使う
https://gist.github.com/yukim/6e914f92e3dea4b6ad954e278b273167

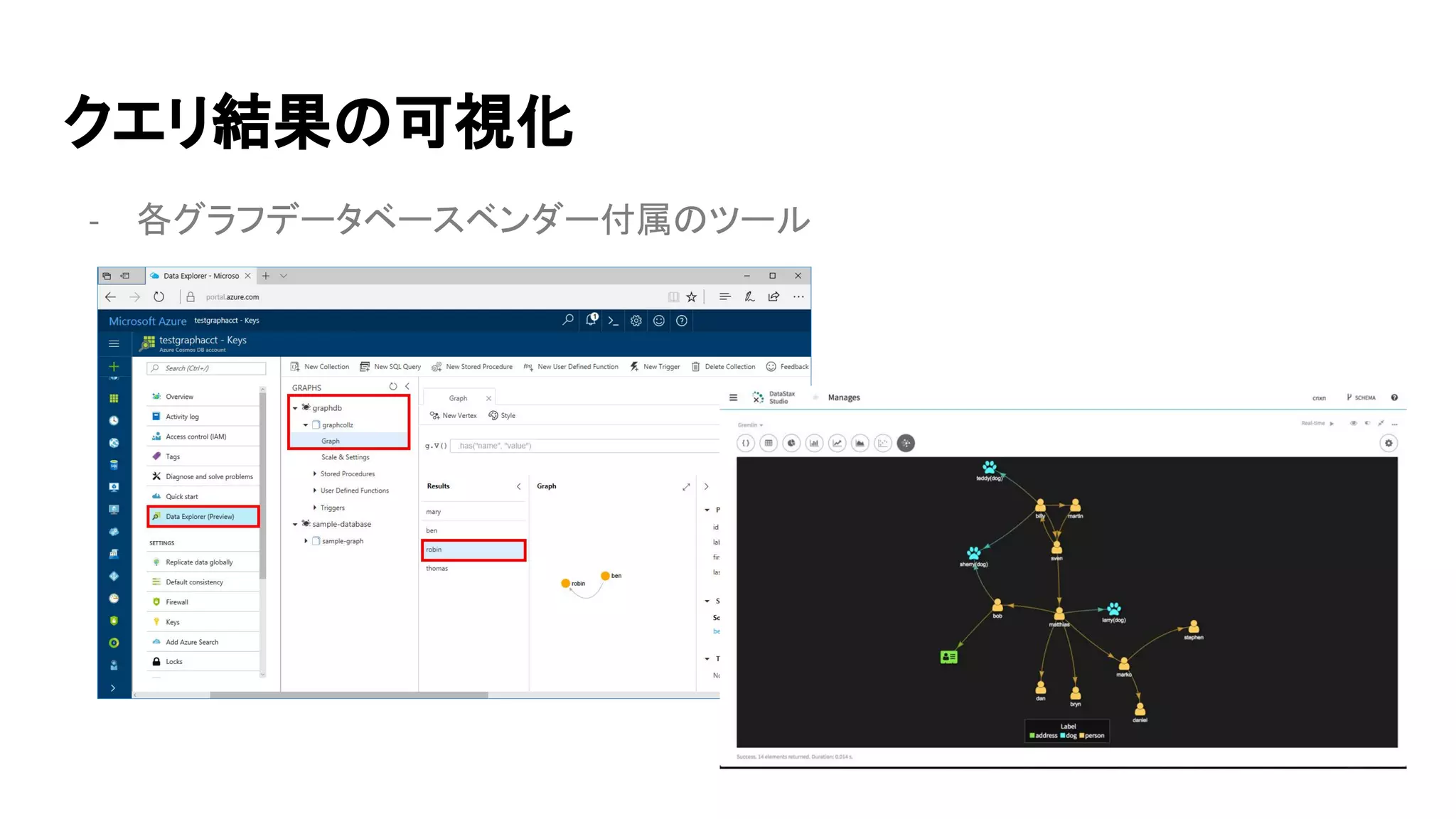

45. クエリ結果の可視化
- 各グラフデータベースベンダー付属のツール

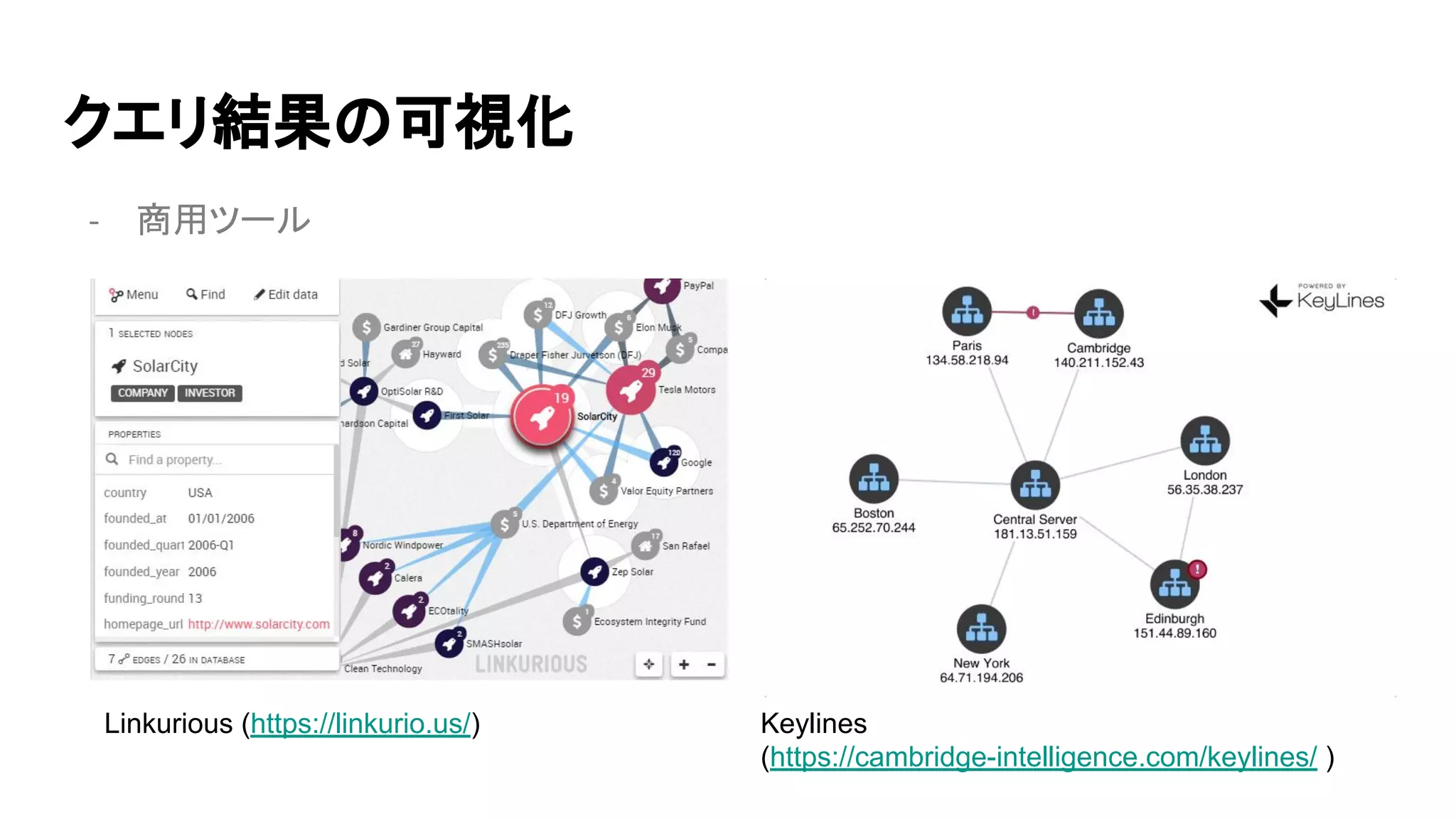

46. クエリ結果の可視化
- 商用ツール
Linkurious (https://linkurio.us/) Keylines
(https://cambridge-intelligence.com/keylines/ )

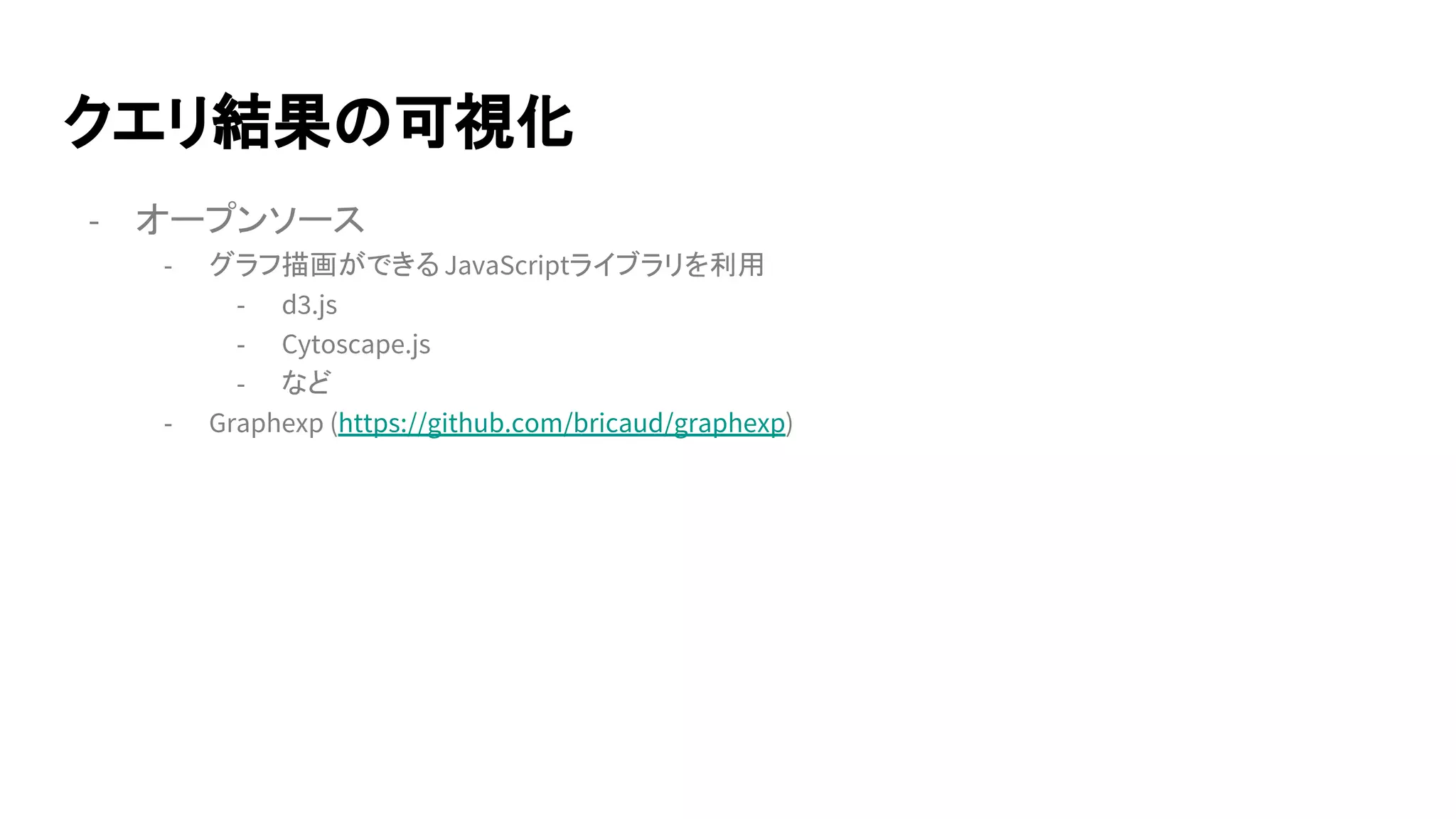

47. クエリ結果の可視化
- オープンソース
- グラフ描画ができるJavaScriptライブラリを利用
- d3.js
- Cytoscape.js
- など
- Graphexp (https://github.com/bricaud/graphexp)

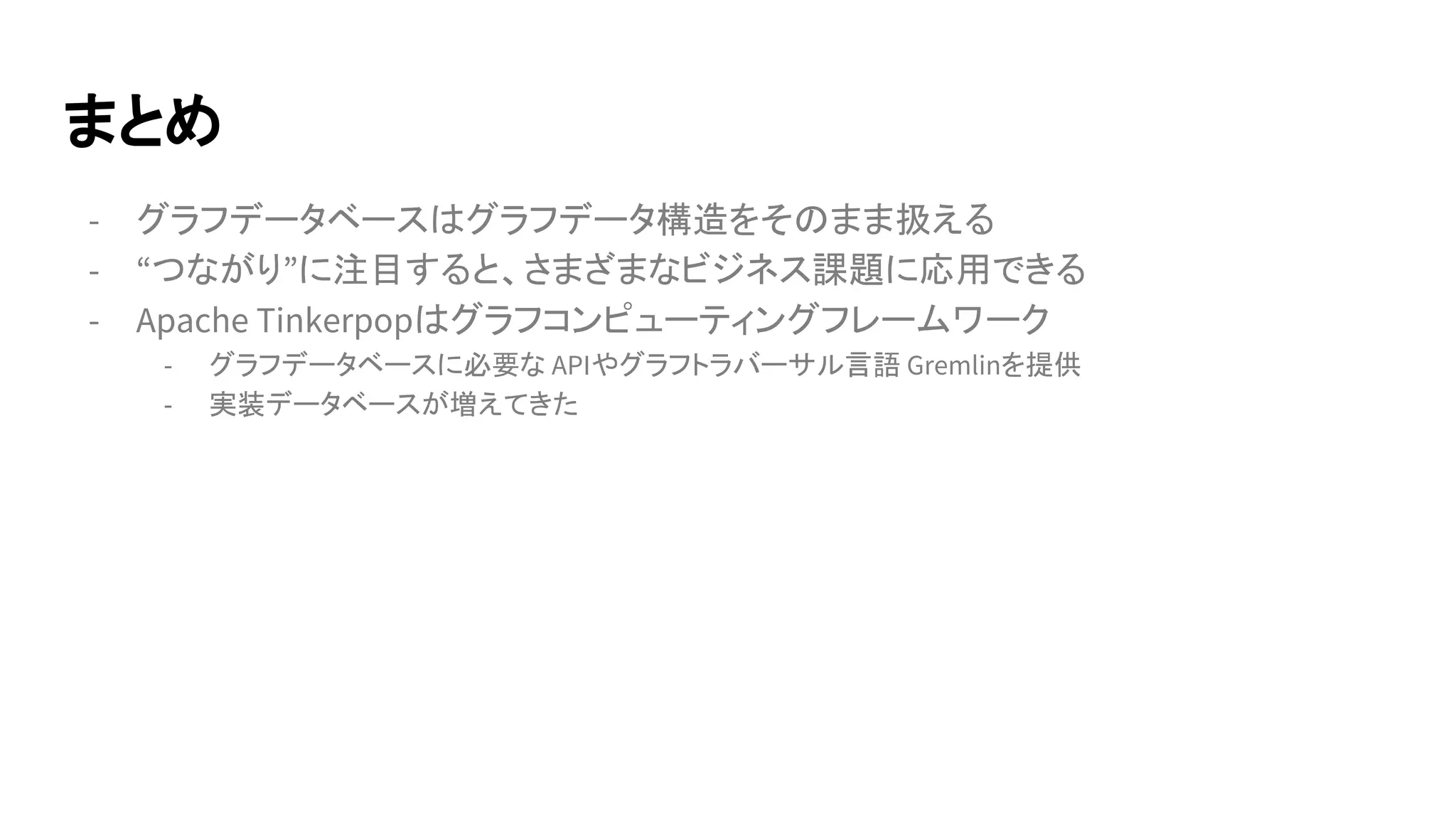

48. まとめ
- グラフデータベースはグラフデータ構造をそのまま扱える
- “つながり”に注目すると、さまざまなビジネス課題に応用できる
- Apache Tinkerpopはグラフコンピューティングフレームワーク
- グラフデータベースに必要な APIやグラフトラバーサル言語 Gremlinを提供
- 実装データベースが増えてきた

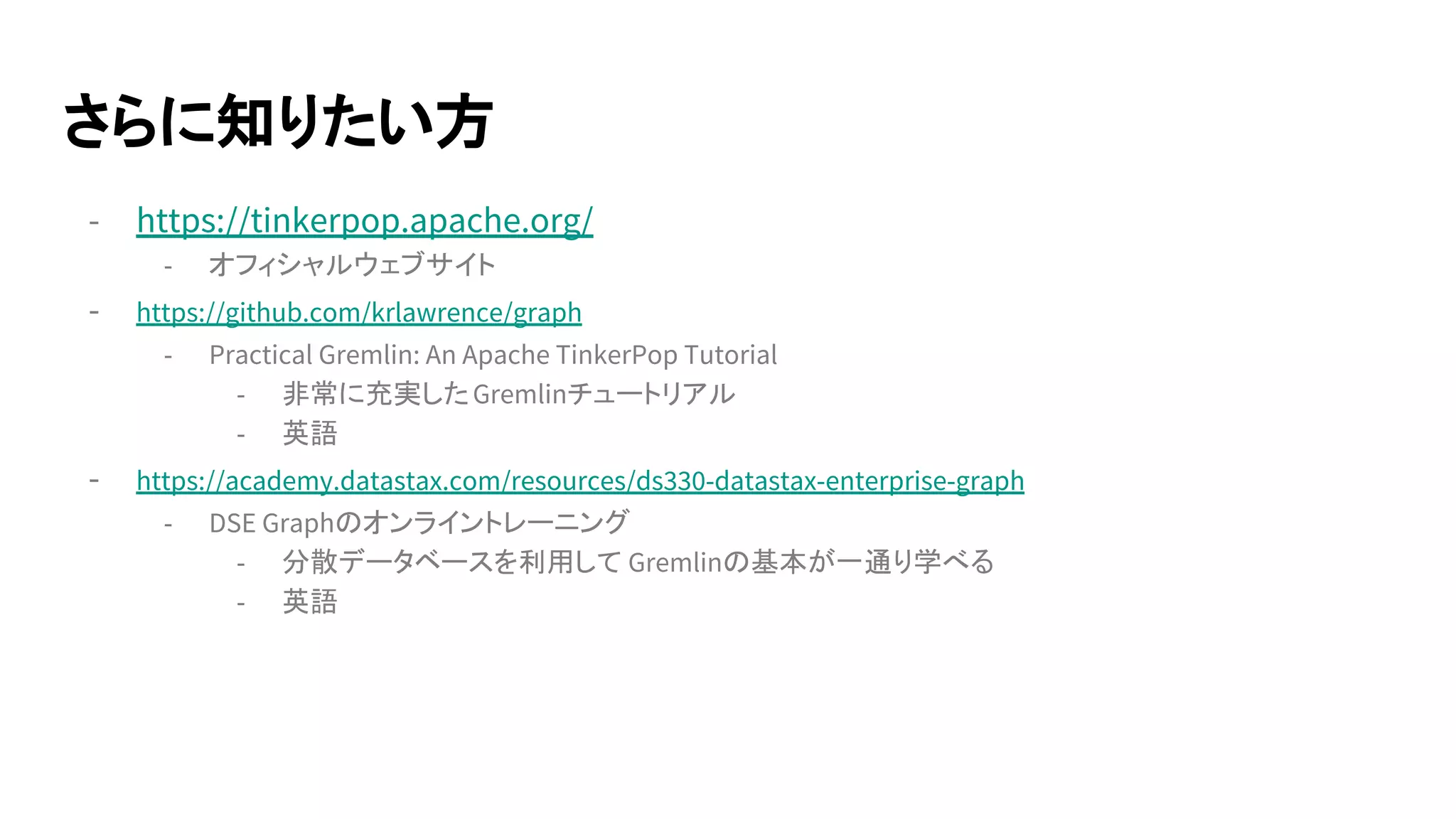

49. さらに知りたい方
- https://tinkerpop.apache.org/
- オフィシャルウェブサイト
- https://github.com/krlawrence/graph
- Practical Gremlin: An Apache TinkerPop Tutorial
- 非常に充実したGremlinチュートリアル
- 英語
- https://academy.datastax.com/resources/ds330-datastax-enterprise-graph
- DSE Graphのオンライントレーニング
- 分散データベースを利用して Gremlinの基本が一通り学べる
- 英語

50. Q＆A
