猫でも分かる Android WebKit
- 1. 猫でも分かる
Android WebKit
Naruto TAKAHASHI(tnaruto@gmail.com)
Turbo Systems Co, Ltd.
横浜Androidプラットフォーム部第26回勉強会
- 2. Agenda
WebKit
Android WebKit

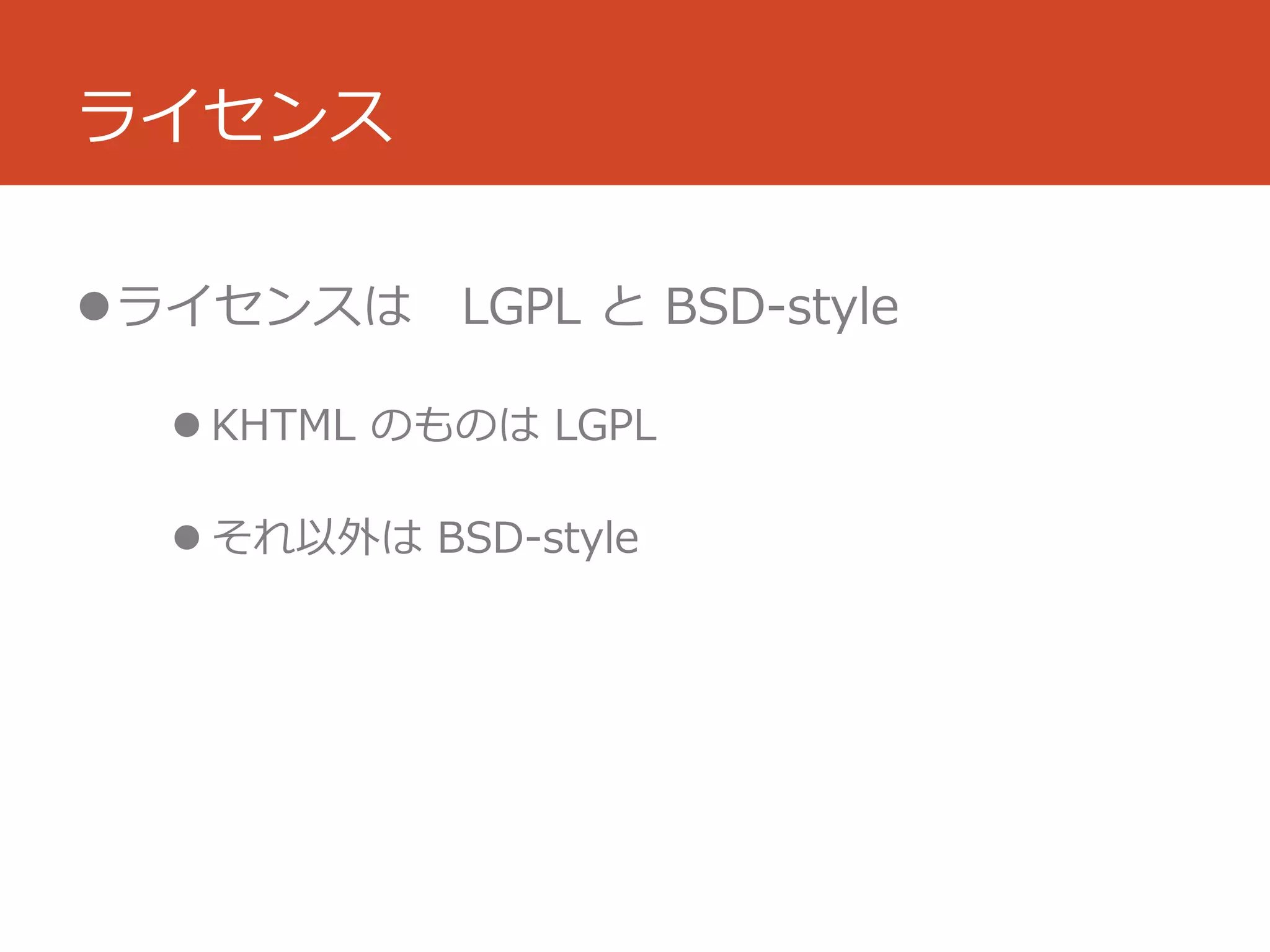

- 6. ライセンス
ライセンスは LGPL と BSD-style
KHTML のものは LGPL
それ以外は BSD-style
- 7. 動作プラットフォーム
Mobile platform Desktop platform
• iPhone • MacOSX(Safari)
• Modern UI • Windows
• BREW • Linux(X11)
• Android • GTK
• Qt
• EFL

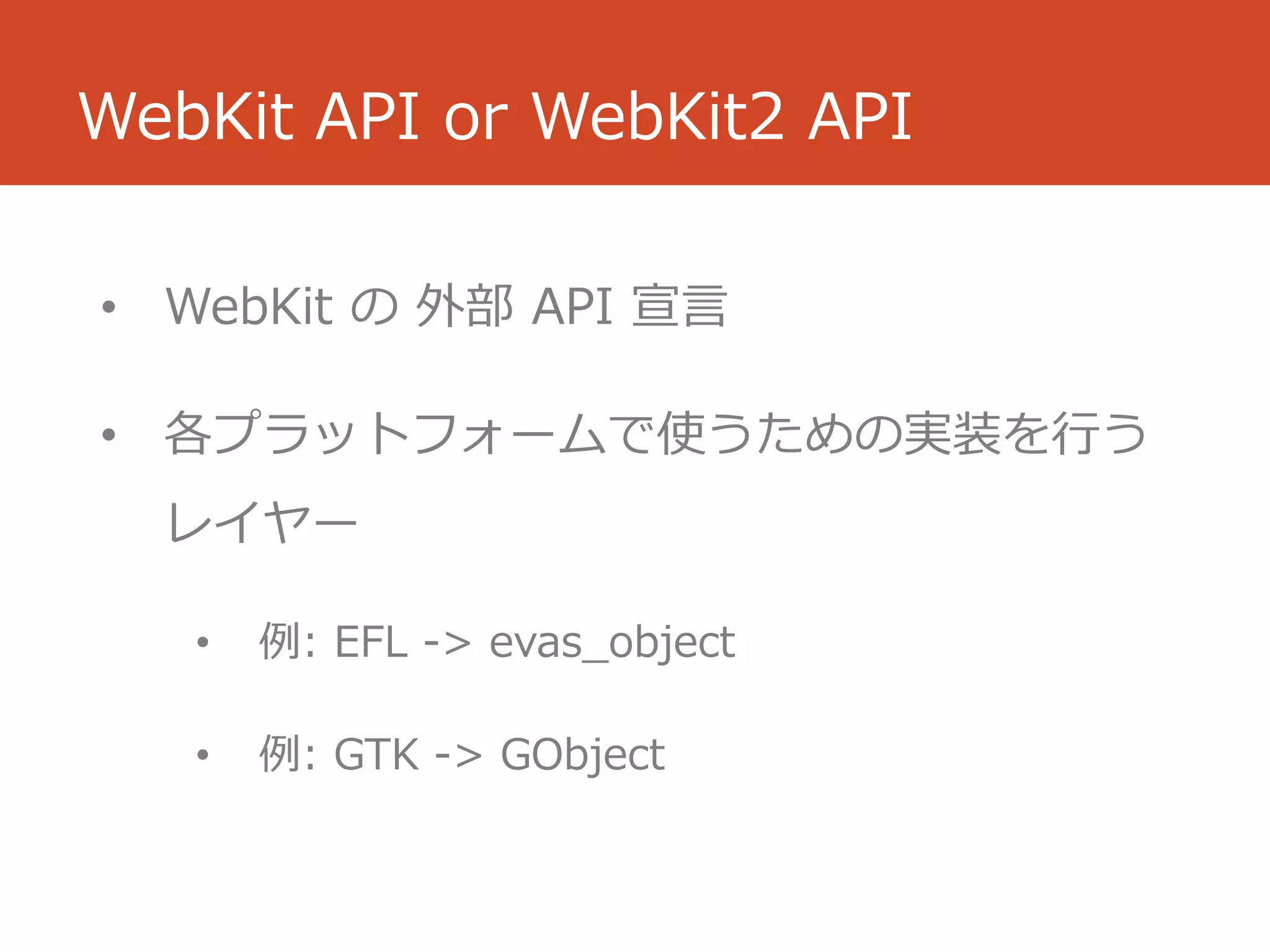

- 10. WebKit API or WebKit2 API
• WebKit の 外部 API 宣言
• 各プラットフォームで使うための実装を行う
レイヤー
• 例: EFL -> evas_object
• 例: GTK -> GObject

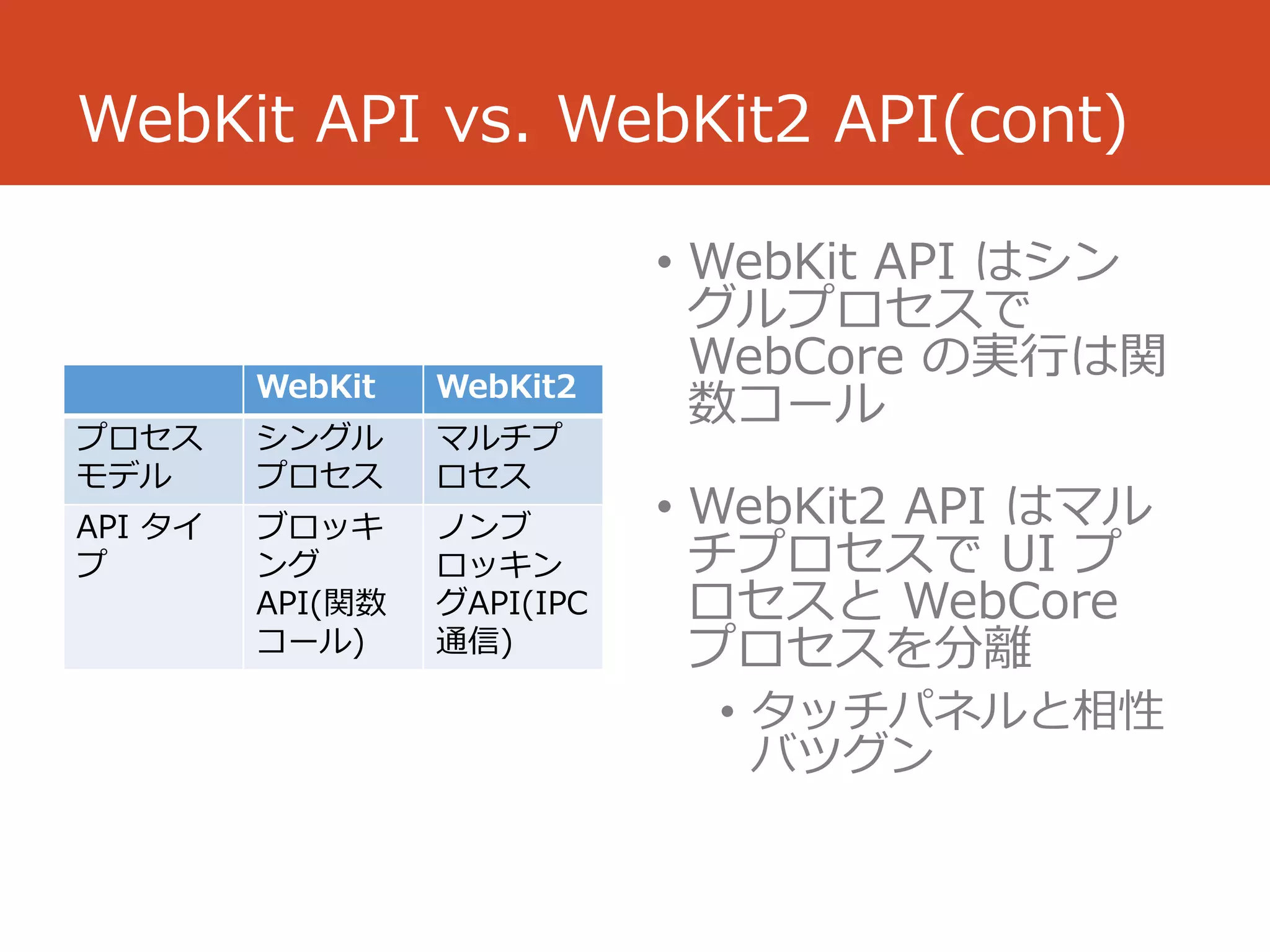

- 12. WebKit API vs. WebKit2 API(cont)
• WebKit API はシン
グルプロセスで
WebKit WebKit2
WebCore の実行は関
数コール
プロセス シングル マルチプ
モデル プロセス ロセス
API タイ ブロッキ ノンブ • WebKit2 API はマル
プ ング ロッキン チプロセスで UI プ
API(関数 グAPI(IPC ロセスと WebCore
コール) 通信) プロセスを分離
• タッチパネルと相性
バツグン

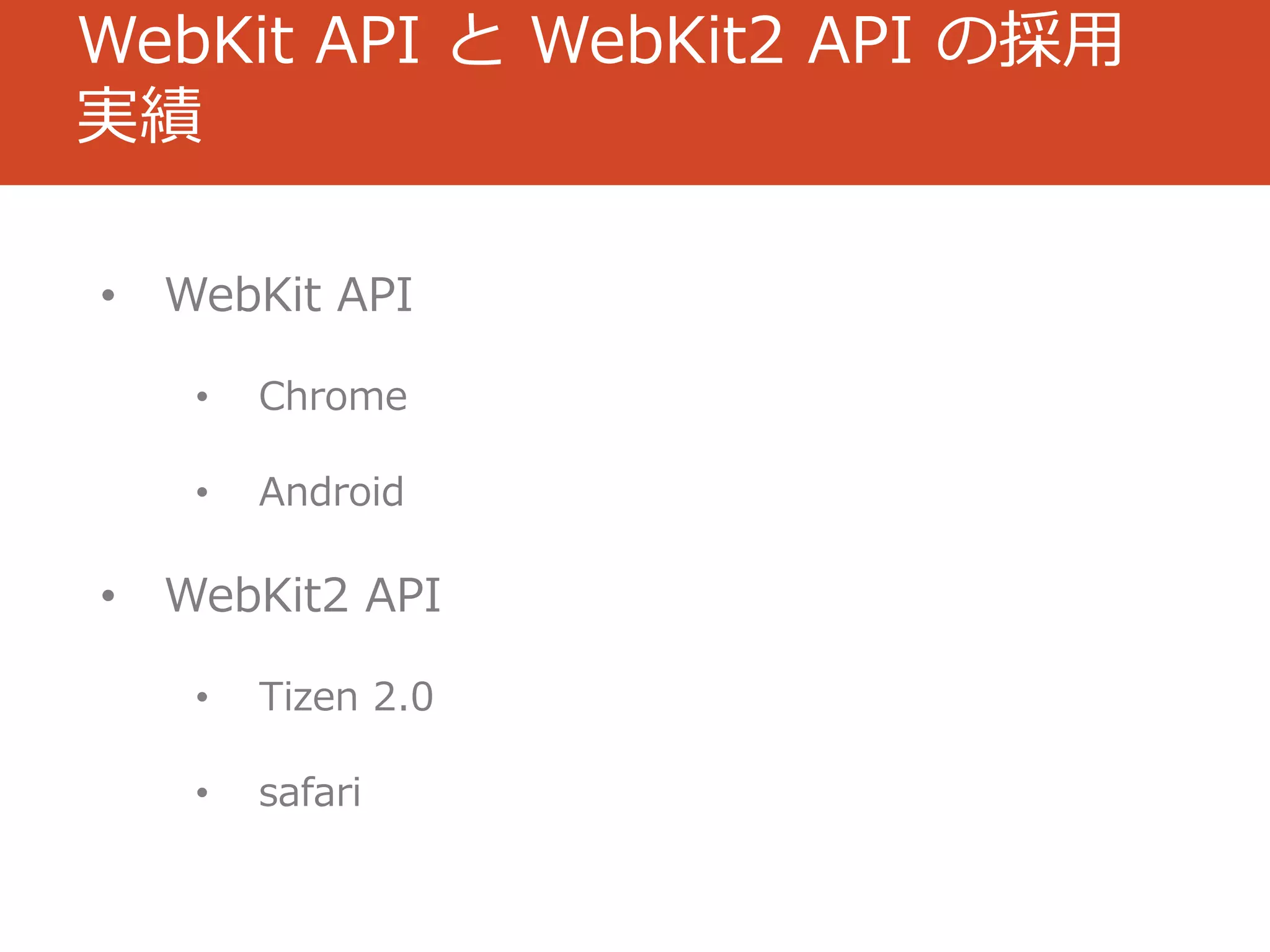

- 13. WebKit API と WebKit2 API の採用
実績
• WebKit API
• Chrome
• Android
• WebKit2 API
• Tizen 2.0
• safari

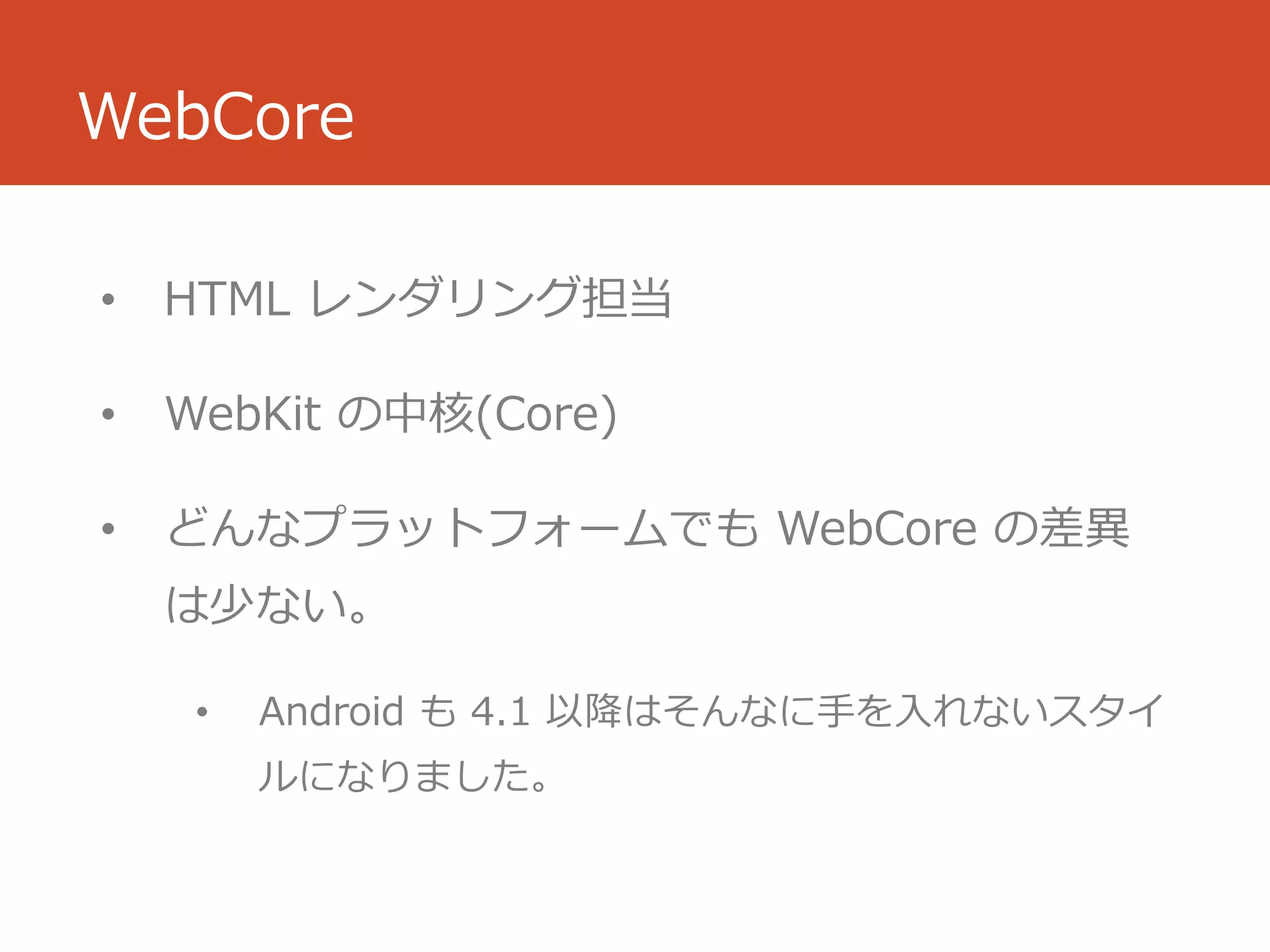

- 14. WebCore
• HTML レンダリング担当
• WebKit の中核(Core)
• どんなプラットフォームでも WebCore の差異
は少ない。
• Android も 4.1 以降はそんなに手を入れないスタイ
ルになりました。

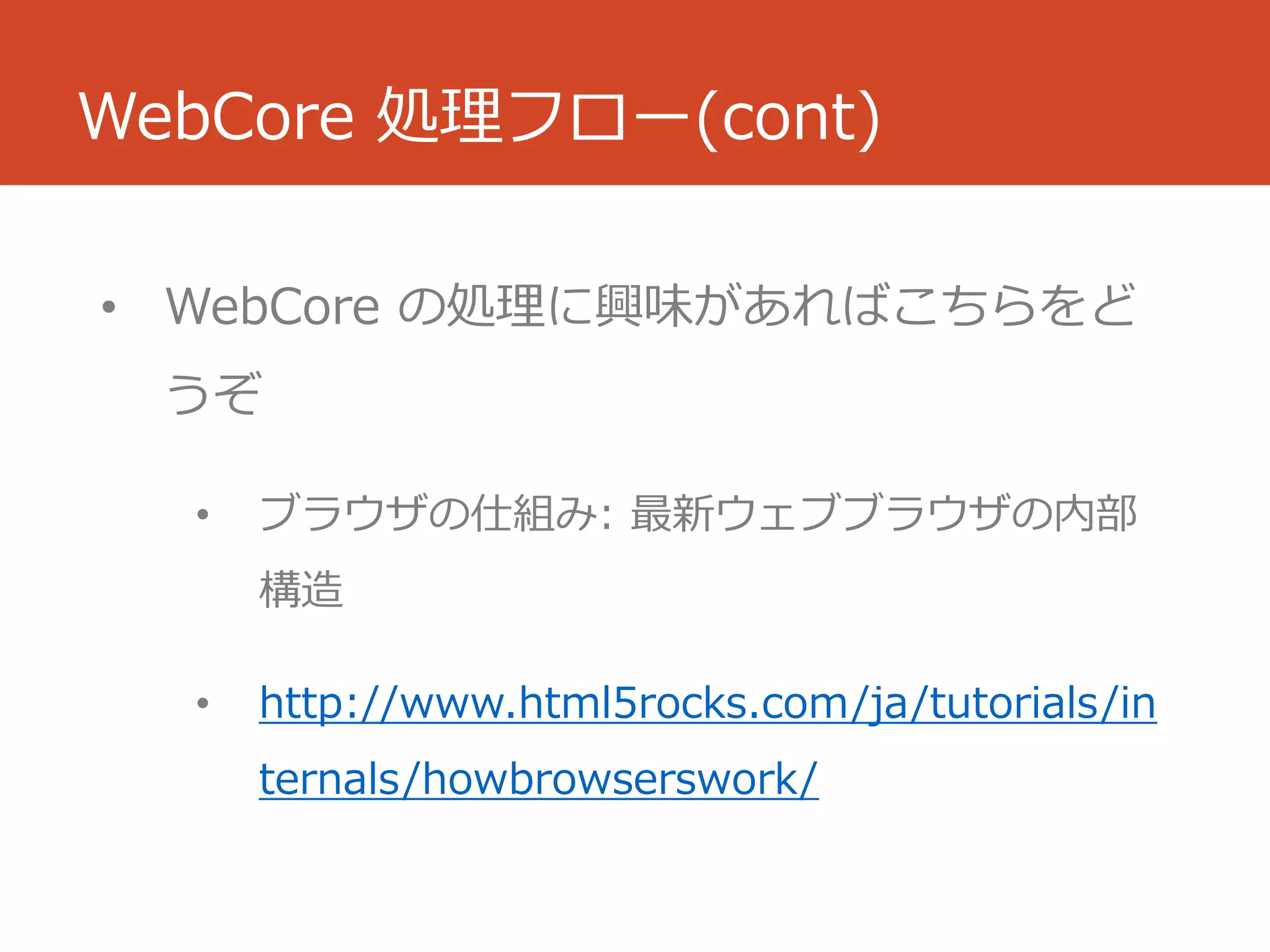

- 16. WebCore 処理フロー(cont)
• WebCore の処理に興味があればこちらをど
うぞ
• ブラウザの仕組み: 最新ウェブブラウザの内部
構造
• http://www.html5rocks.com/ja/tutorials/in
ternals/howbrowserswork/

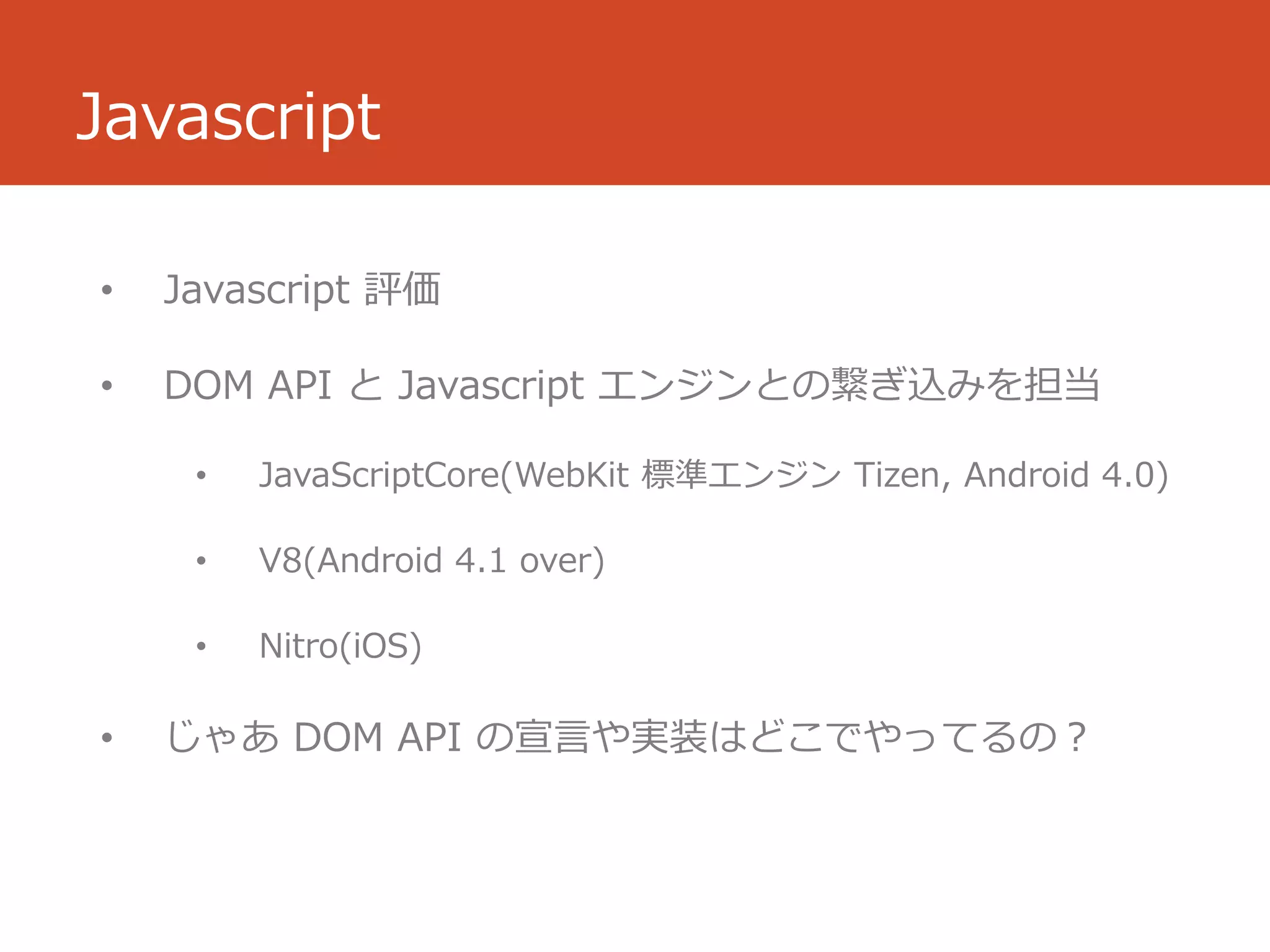

- 18. Javascript
• Javascript 評価
• DOM API と Javascript エンジンとの繋ぎ込みを担当
• JavaScriptCore(WebKit 標準エンジン Tizen, Android 4.0)
• V8(Android 4.1 over)
• Nitro(iOS)
• じゃあ DOM API の宣言や実装はどこでやってるの?

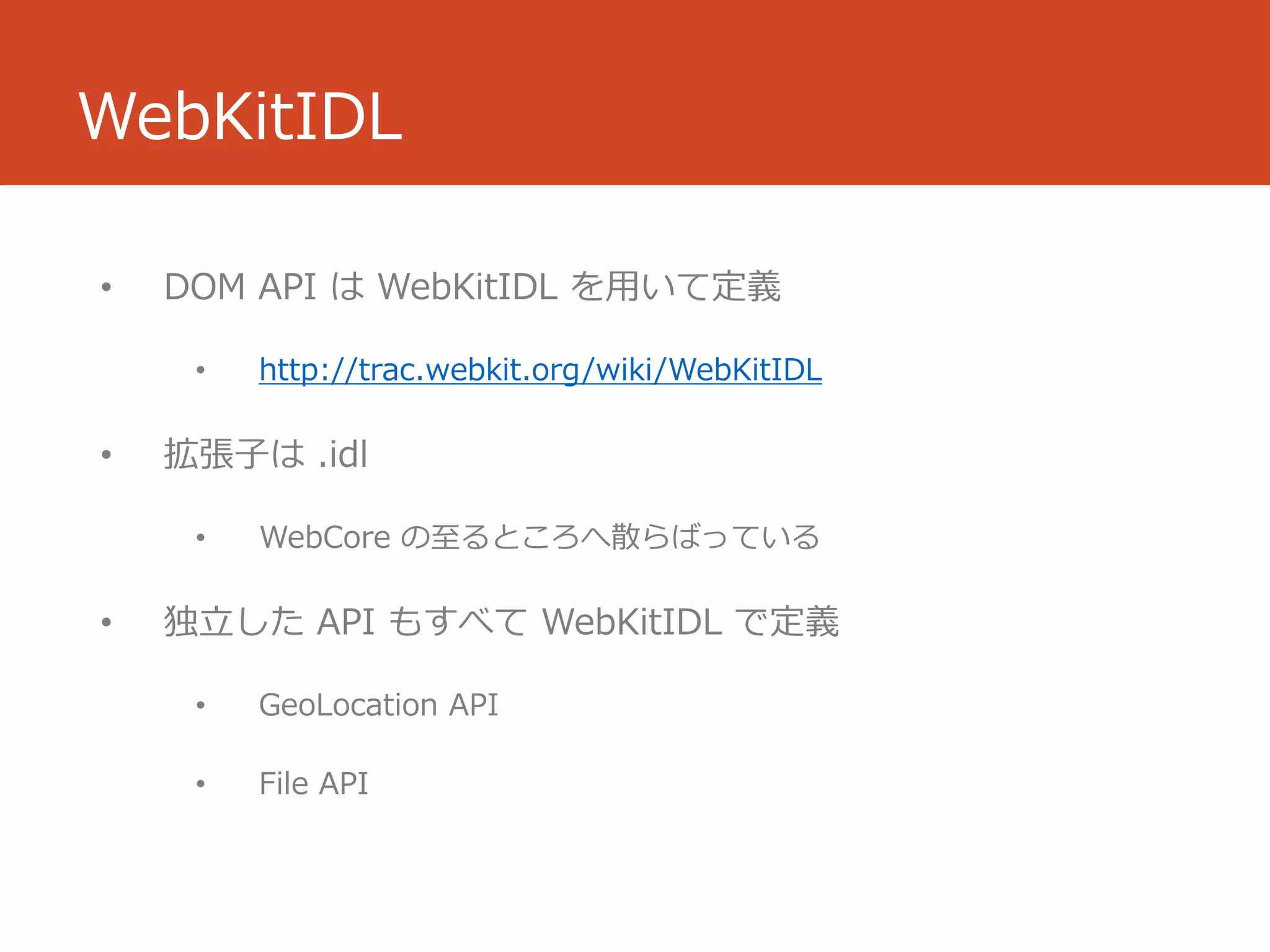

- 19. WebKitIDL
• DOM API は WebKitIDL を用いて定義
• http://trac.webkit.org/wiki/WebKitIDL
• 拡張子は .idl
• WebCore の至るところへ散らばっている
• 独立した API もすべて WebKitIDL で定義
• GeoLocation API
• File API

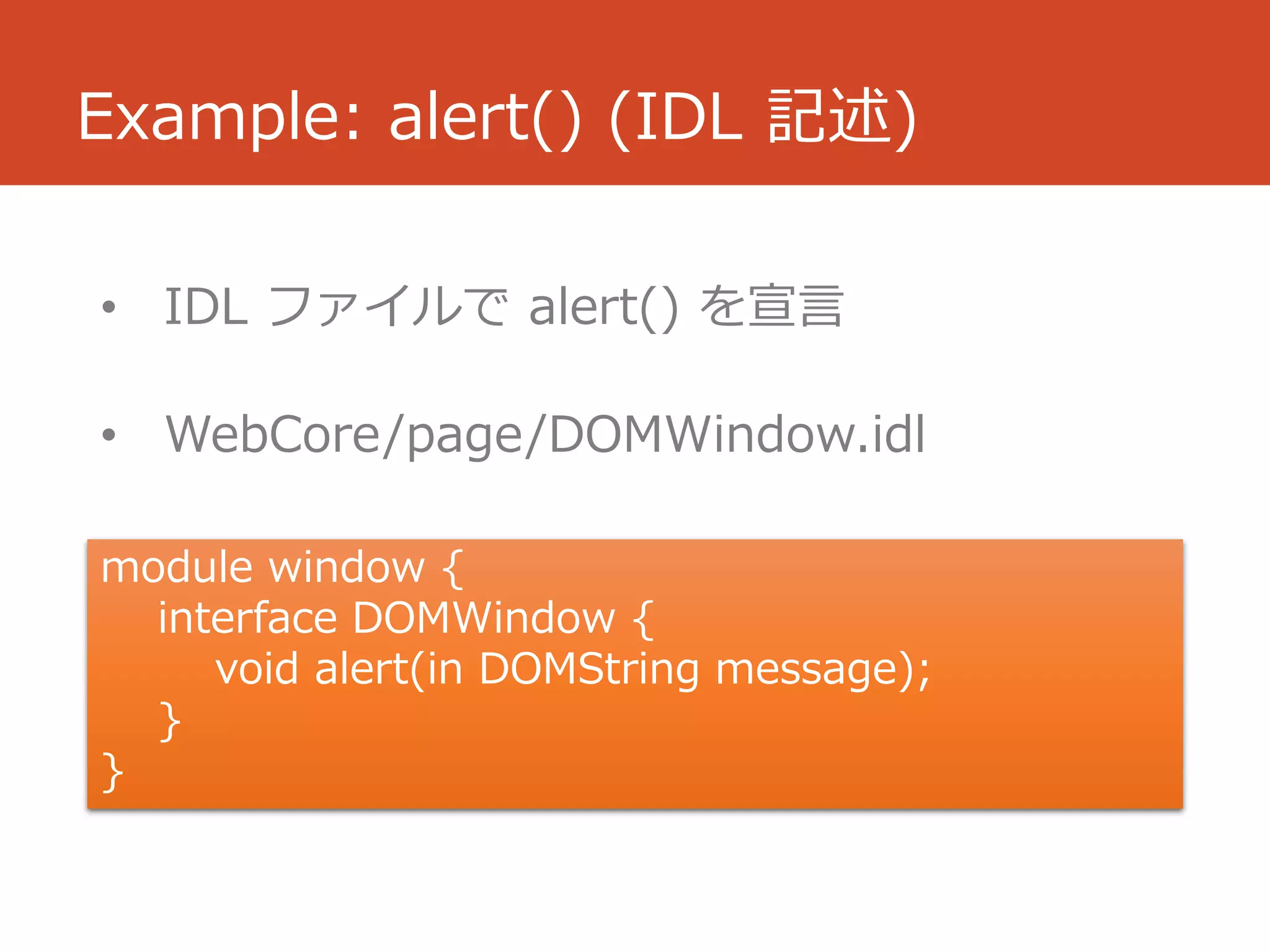

- 20. Example: alert() (IDL 記述)
• IDL ファイルで alert() を宣言
• WebCore/page/DOMWindow.idl
module window {
interface DOMWindow {
void alert(in DOMString message);
}
}

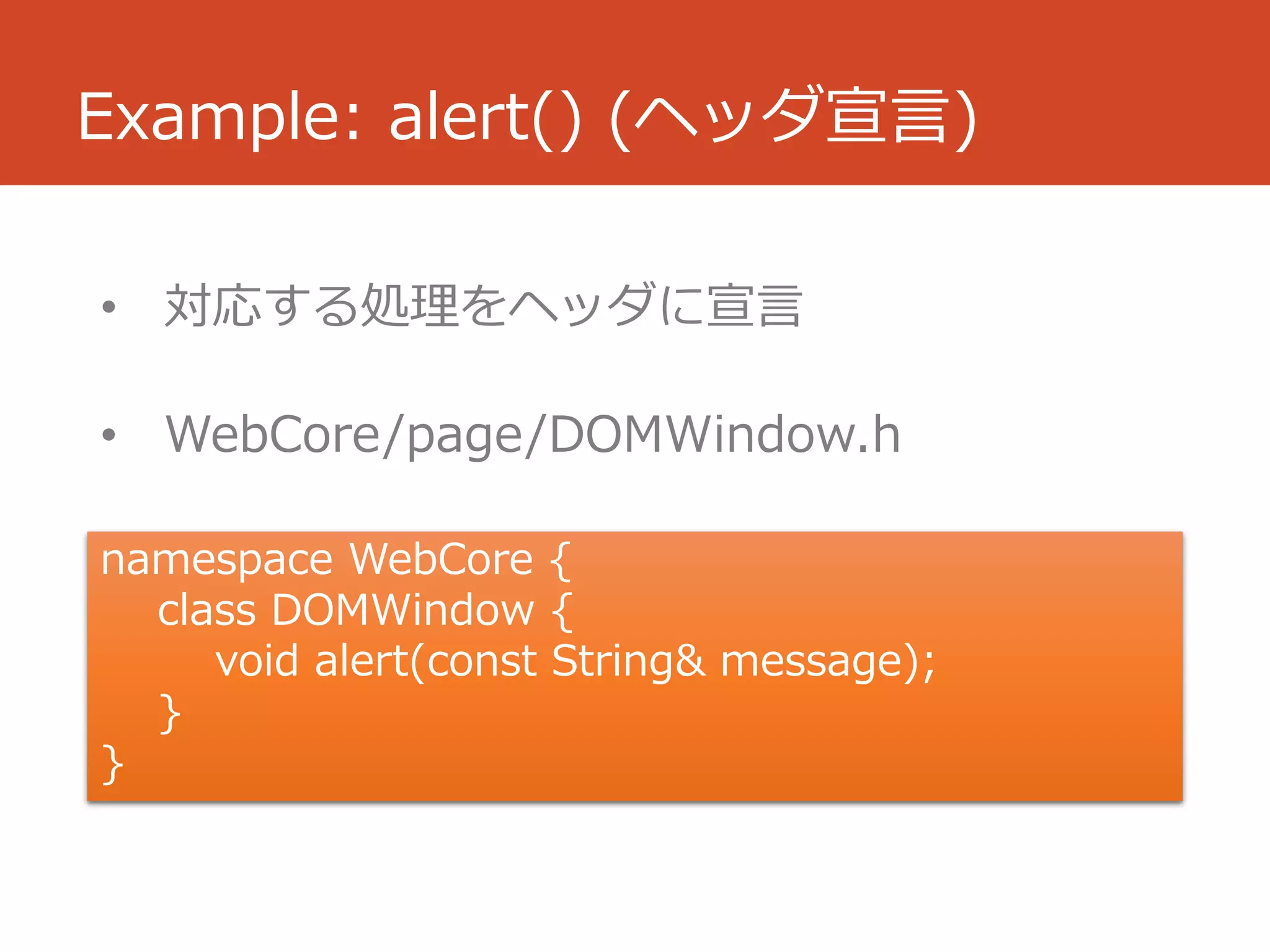

- 21. Example: alert() (ヘッダ宣言)
• 対応する処理をヘッダに宣言
• WebCore/page/DOMWindow.h
namespace WebCore {
class DOMWindow {
void alert(const String& message);
}
}

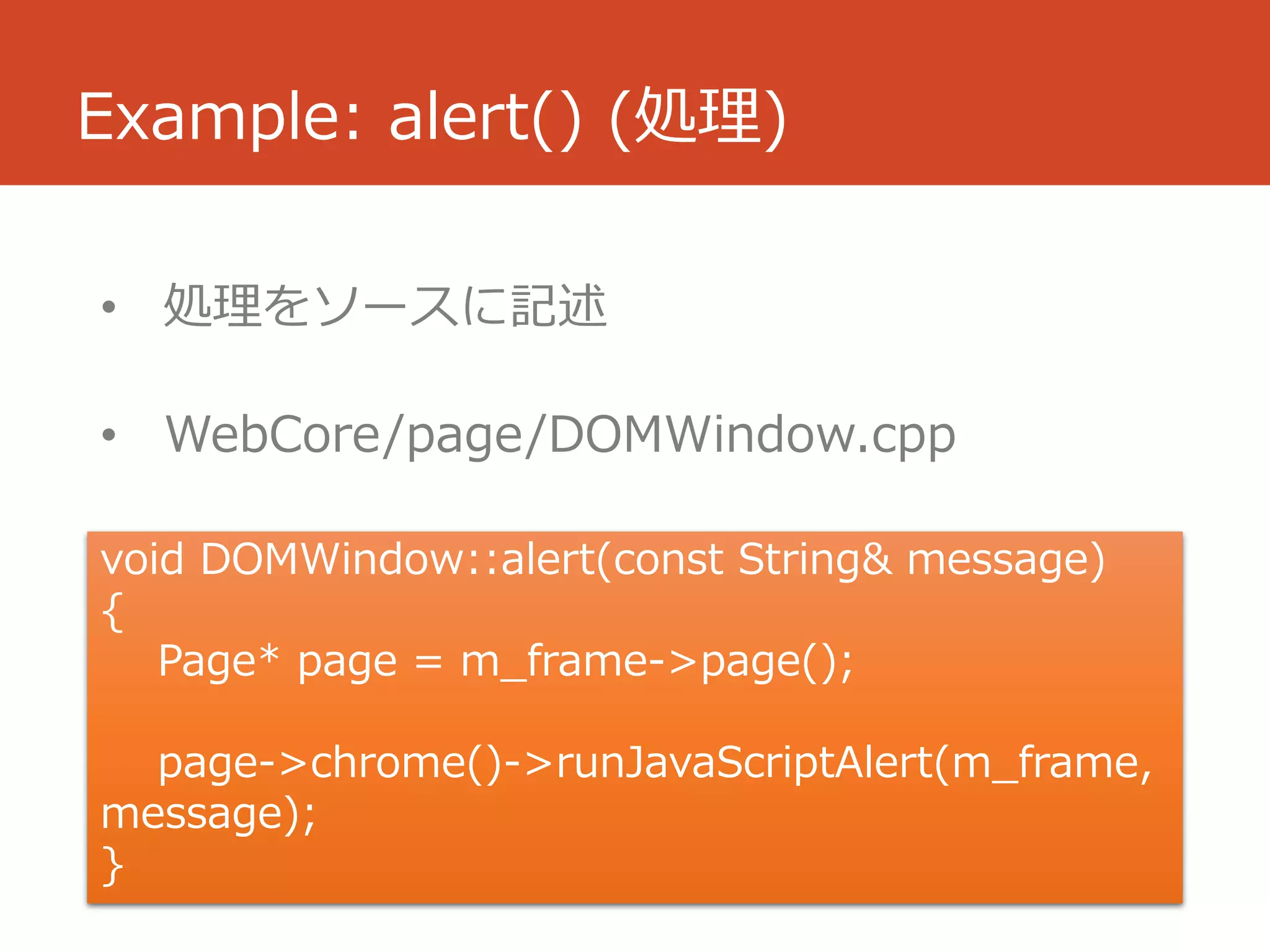

- 22. Example: alert() (処理)
• 処理をソースに記述
• WebCore/page/DOMWindow.cpp
void DOMWindow::alert(const String& message)
{
Page* page = m_frame->page();
page->chrome()->runJavaScriptAlert(m_frame,
message);
}

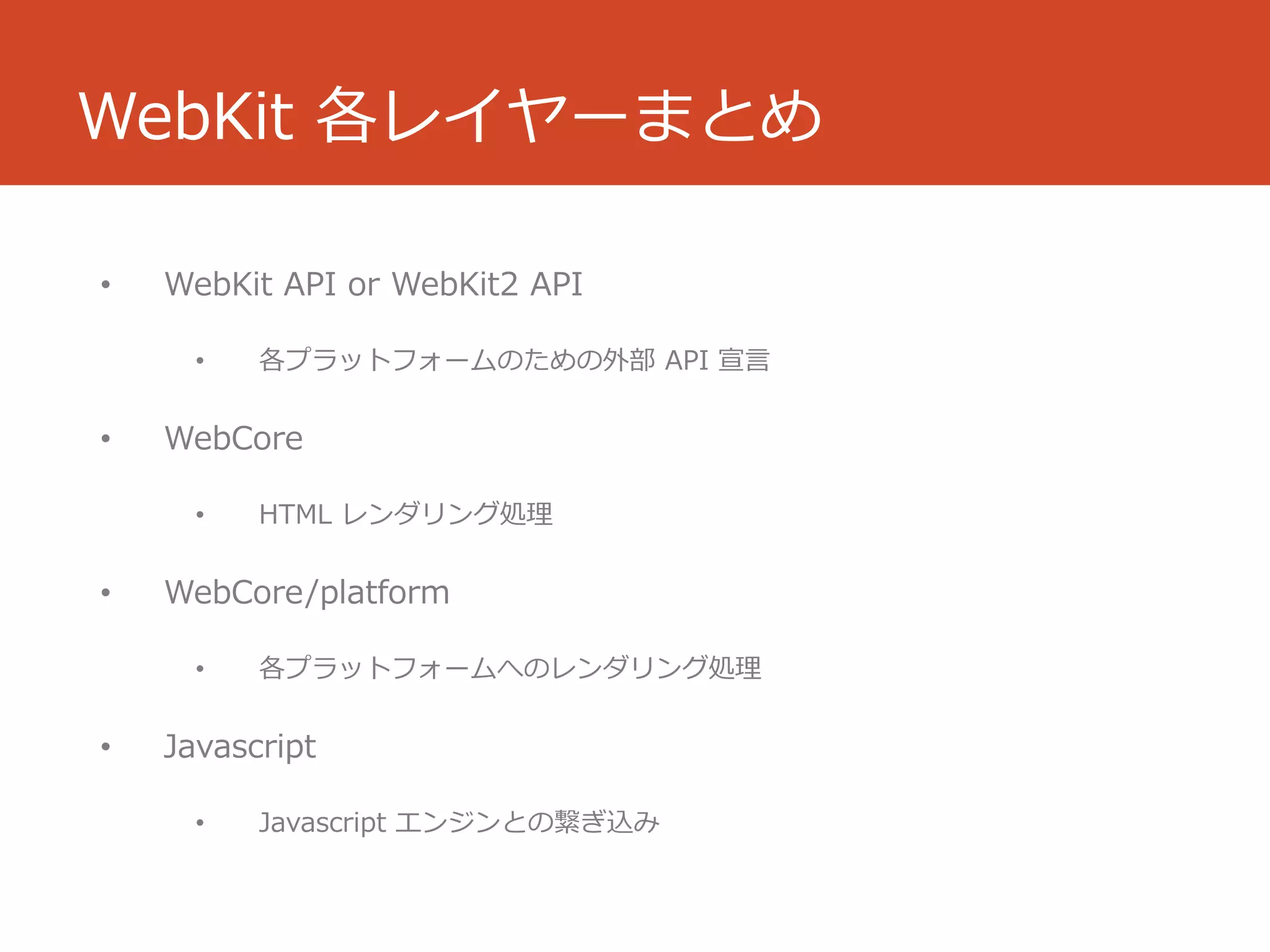

- 23. WebKit 各レイヤーまとめ
• WebKit API or WebKit2 API
• 各プラットフォームのための外部 API 宣言
• WebCore
• HTML レンダリング処理
• WebCore/platform
• 各プラットフォームへのレンダリング処理
• Javascript
• Javascript エンジンとの繋ぎ込み

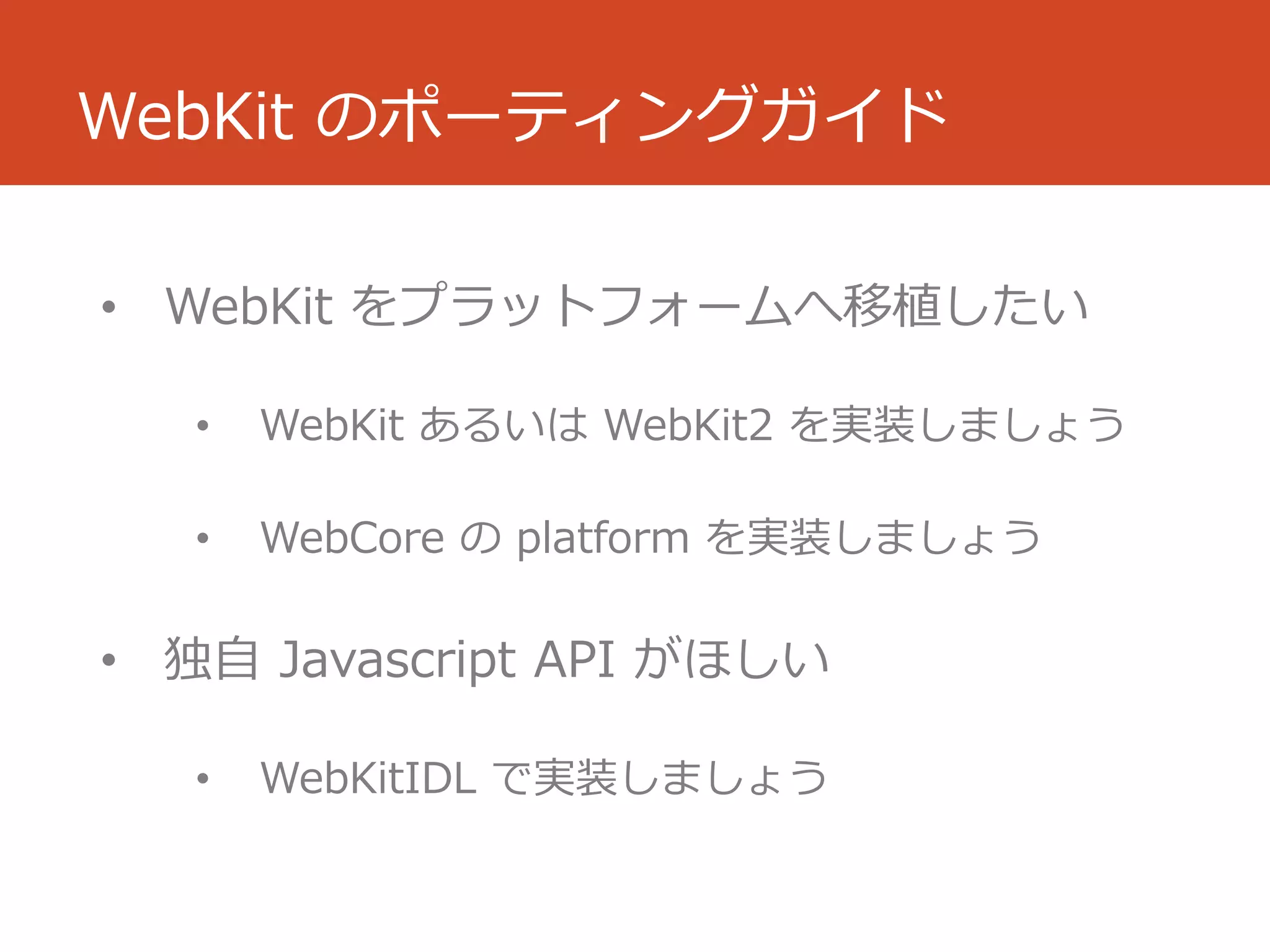

- 24. WebKit のポーティングガイド
• WebKit をプラットフォームへ移植したい
• WebKit あるいは WebKit2 を実装しましょう
• WebCore の platform を実装しましょう
• 独自 Javascript API がほしい
• WebKitIDL で実装しましょう

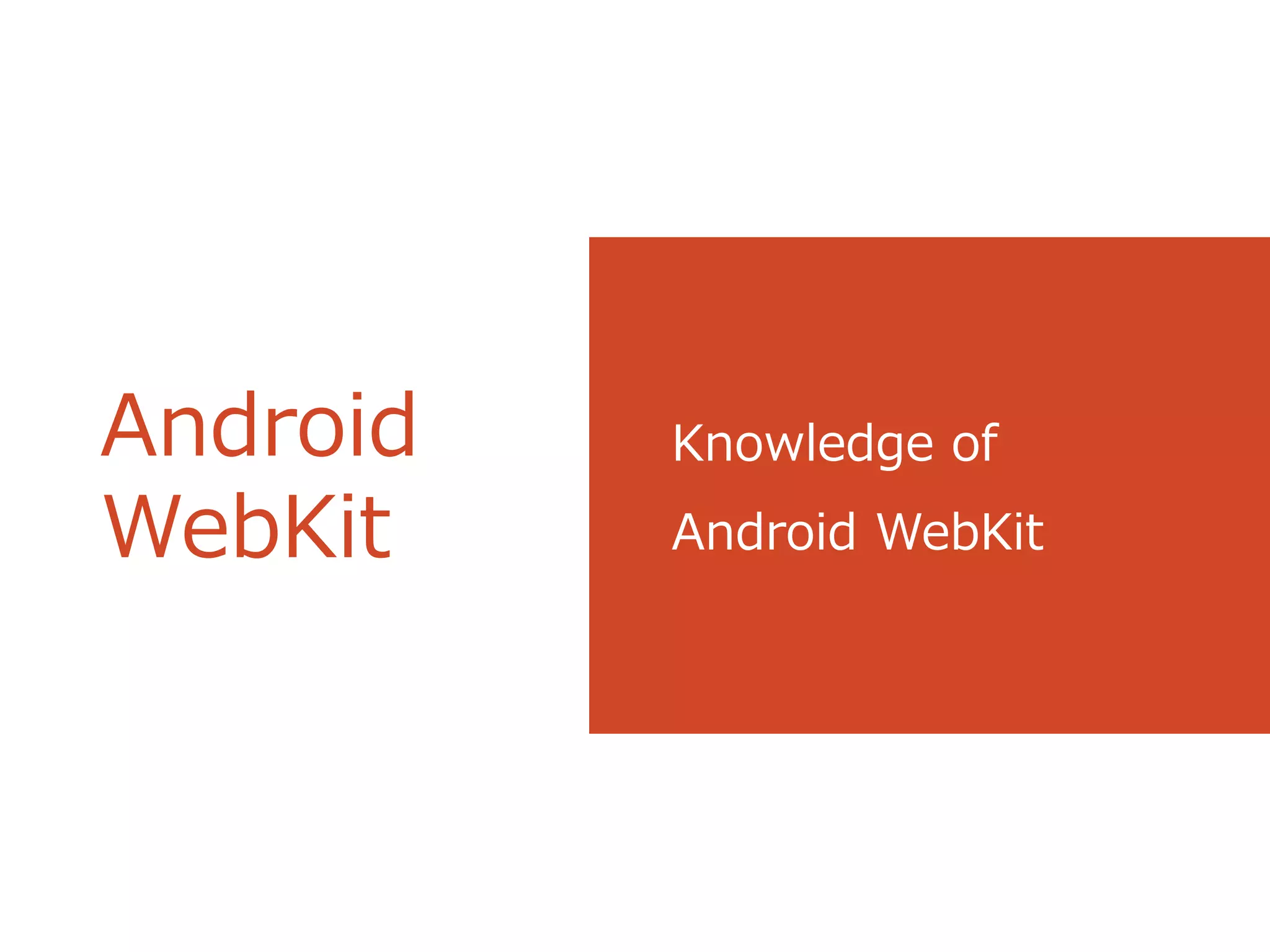

- 25. Android Knowledge of
WebKit Android WebKit

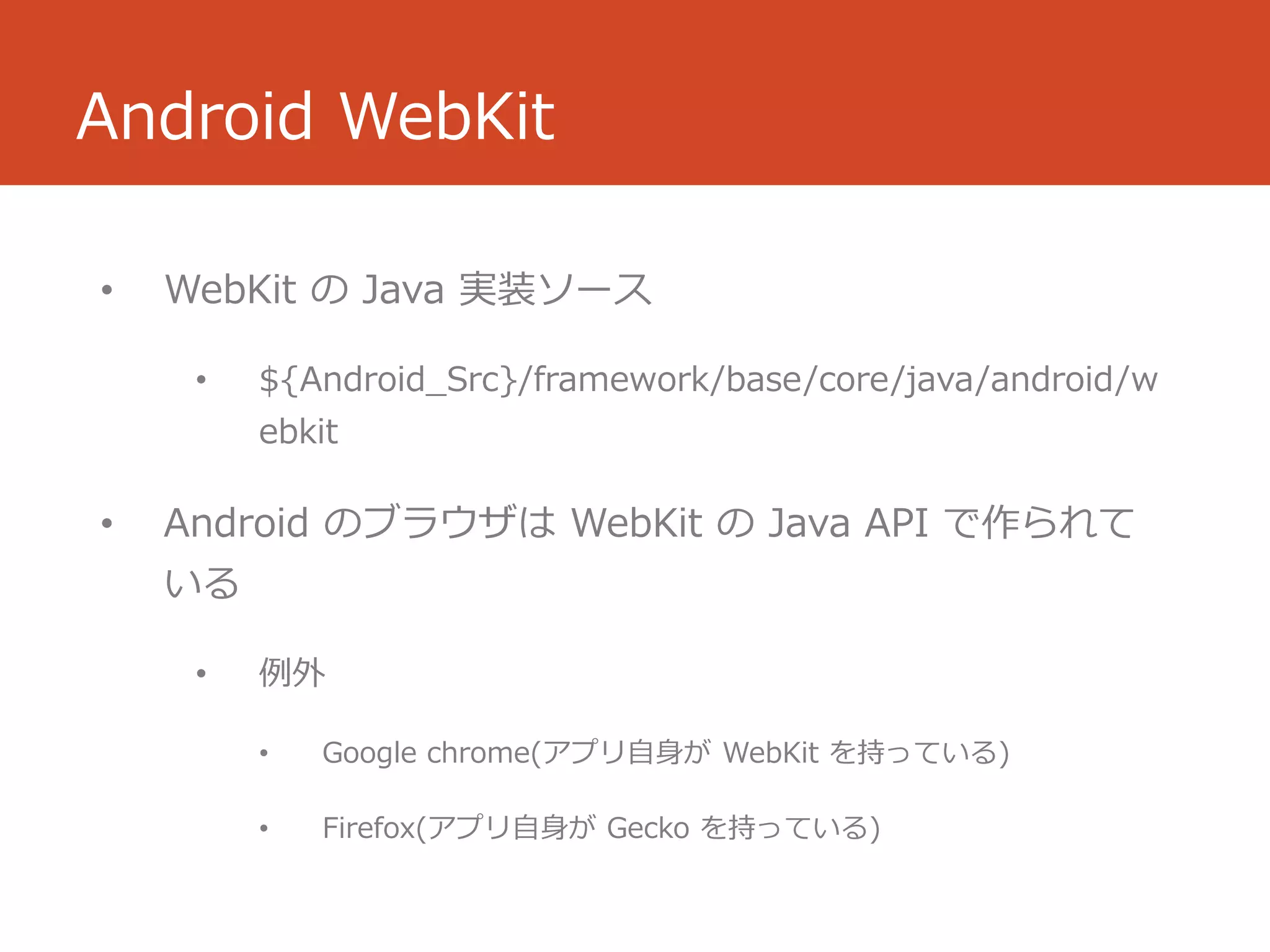

- 26. Android WebKit
• WebKit の Java 実装ソース
• ${Android_Src}/framework/base/core/java/android/w
ebkit
• Android のブラウザは WebKit の Java API で作られて
いる
• 例外
• Google chrome(アプリ自身が WebKit を持っている)
• Firefox(アプリ自身が Gecko を持っている)

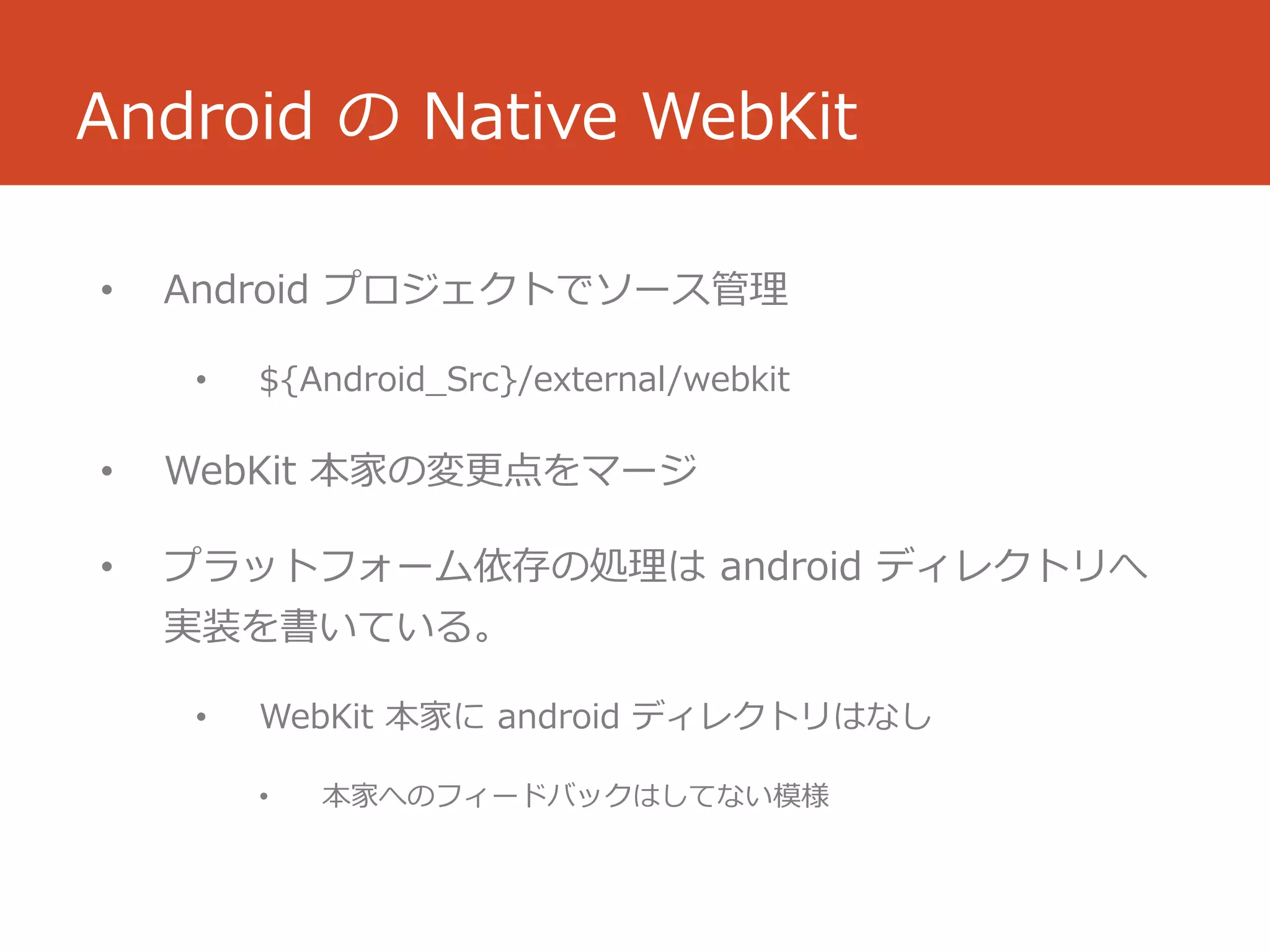

- 28. Android の Native WebKit
• Android プロジェクトでソース管理
• ${Android_Src}/external/webkit
• WebKit 本家の変更点をマージ
• プラットフォーム依存の処理は android ディレクトリへ
実装を書いている。
• WebKit 本家に android ディレクトリはなし
• 本家へのフィードバックはしてない模様

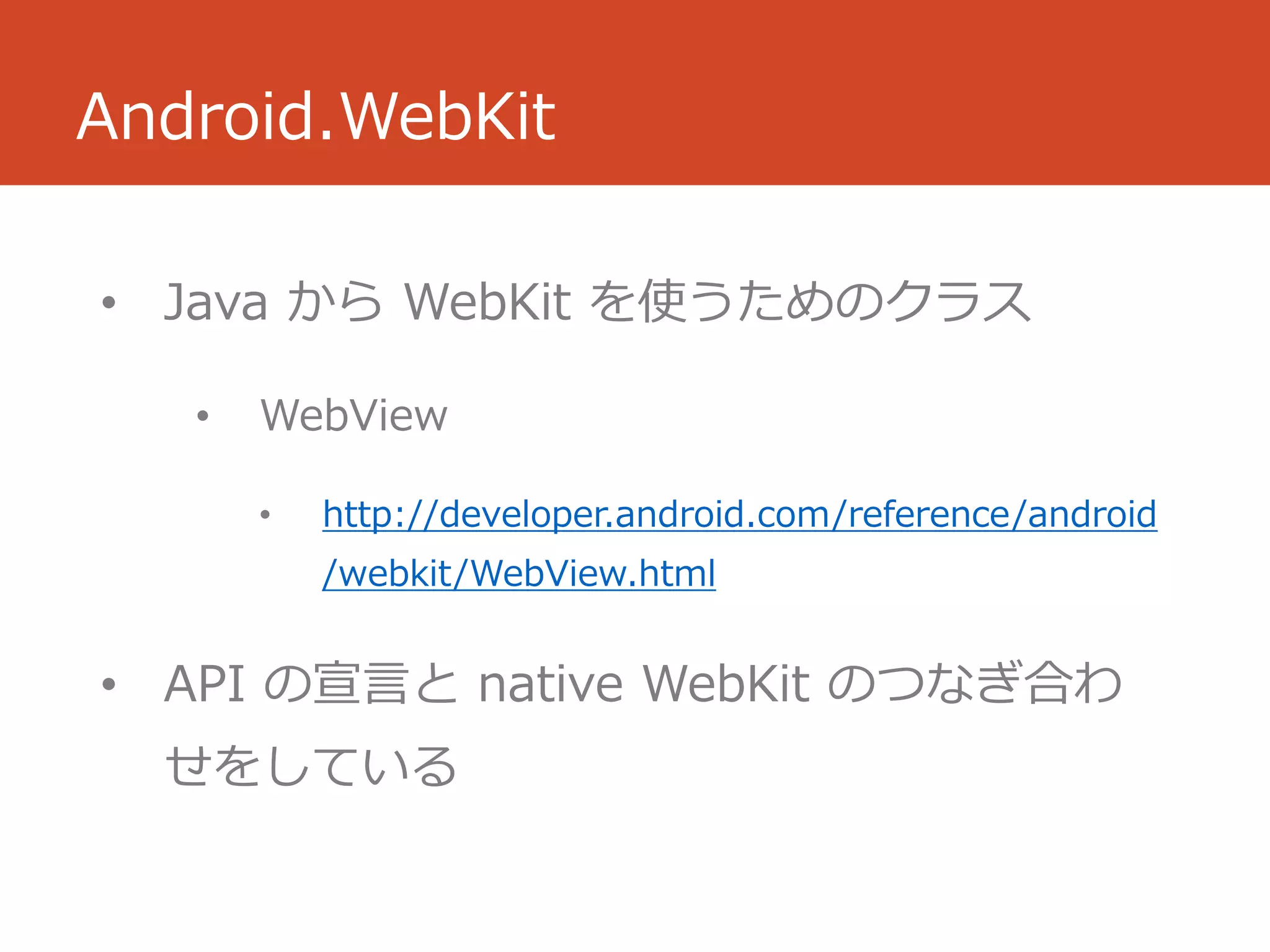

- 30. Android.WebKit
• Java から WebKit を使うためのクラス
• WebView
• http://developer.android.com/reference/android
/webkit/WebView.html
• API の宣言と native WebKit のつなぎ合わ
せをしている

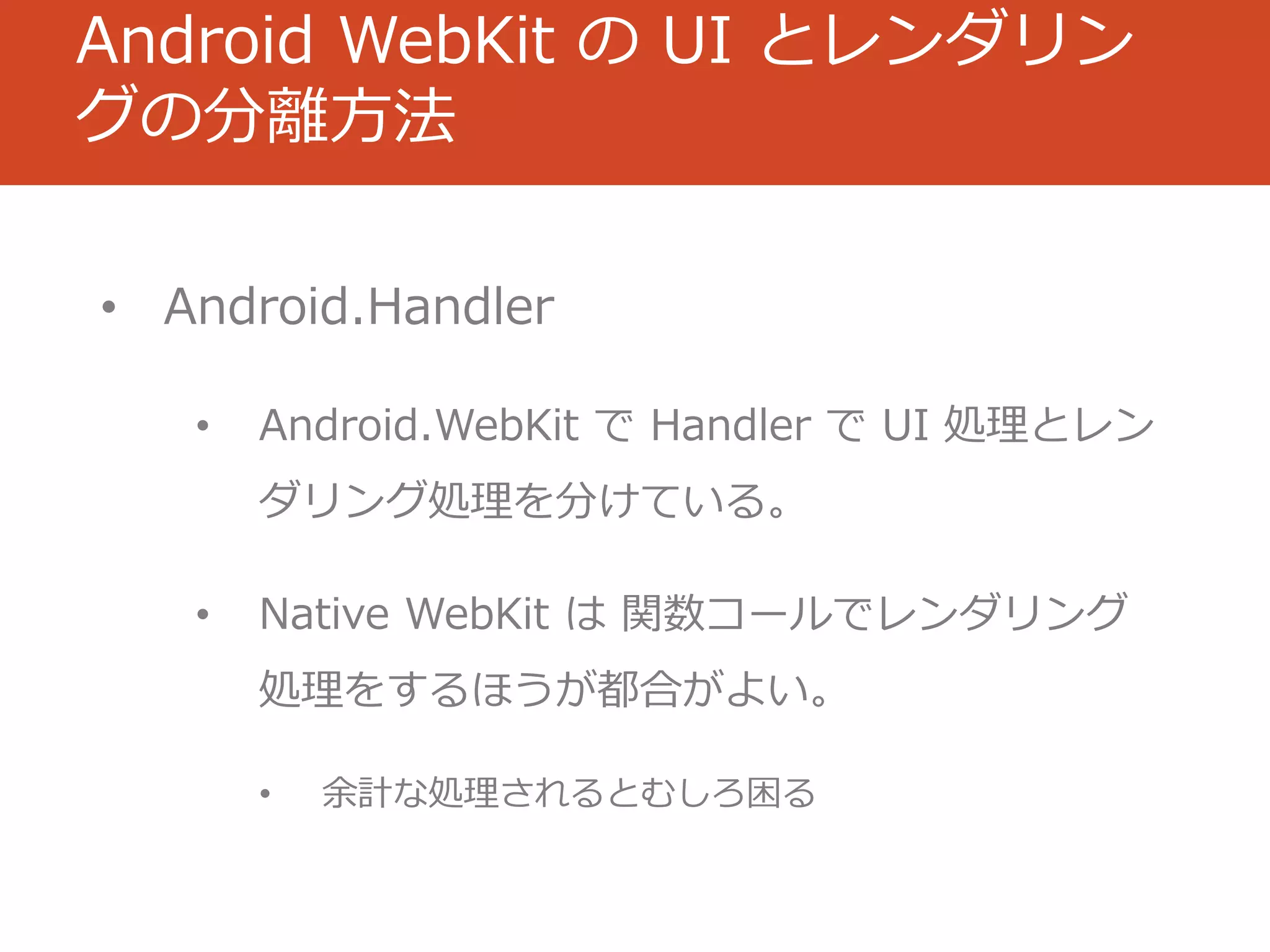

- 32. Android WebKit の UI とレンダリン
グの分離方法
• Android.Handler
• Android.WebKit で Handler で UI 処理とレン
ダリング処理を分けている。
• Native WebKit は 関数コールでレンダリング
処理をするほうが都合がよい。
• 余計な処理されるとむしろ困る

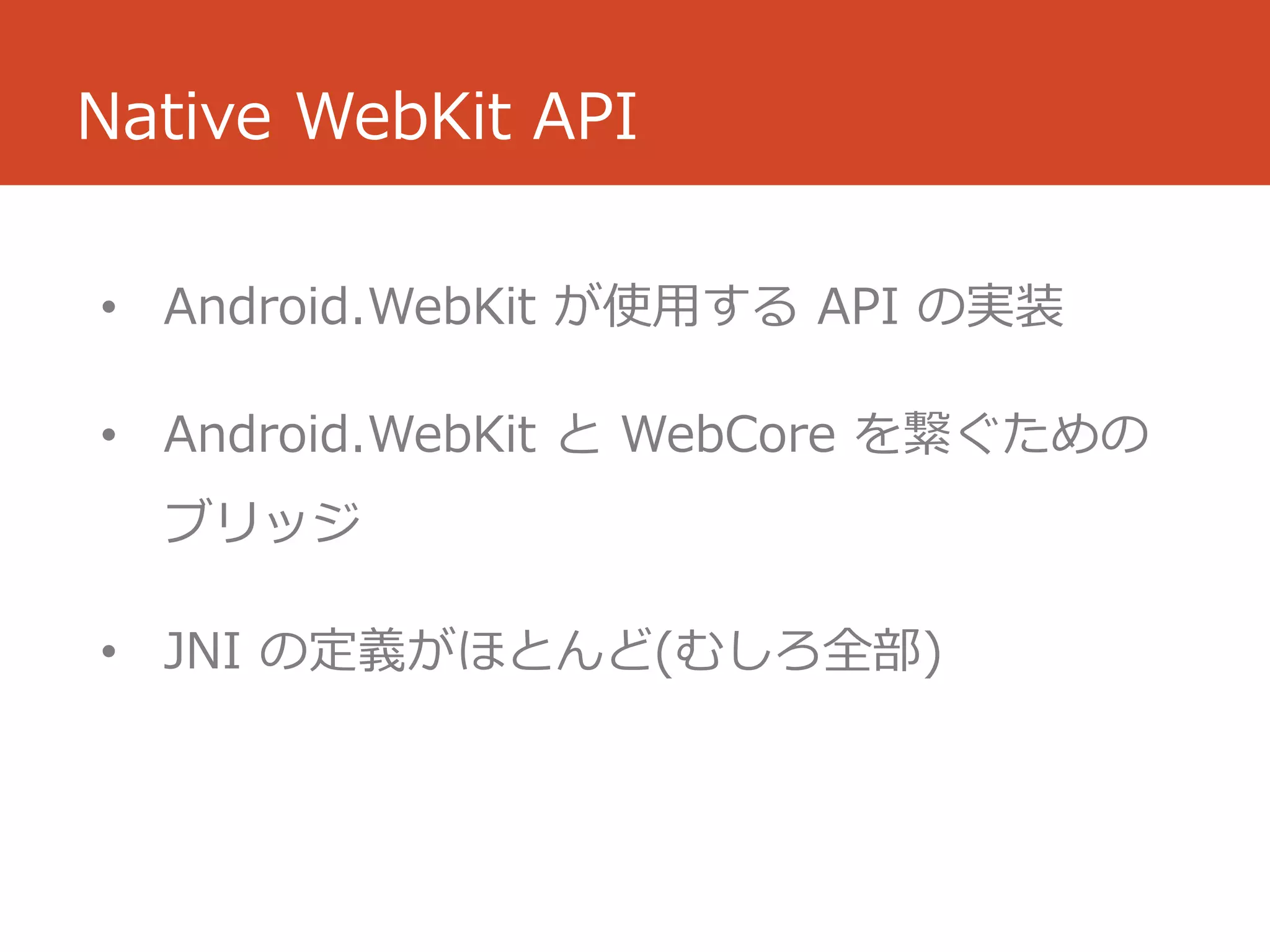

- 33. Native WebKit API
• Android.WebKit が使用する API の実装
• Android.WebKit と WebCore を繋ぐための
ブリッジ
• JNI の定義がほとんど(むしろ全部)

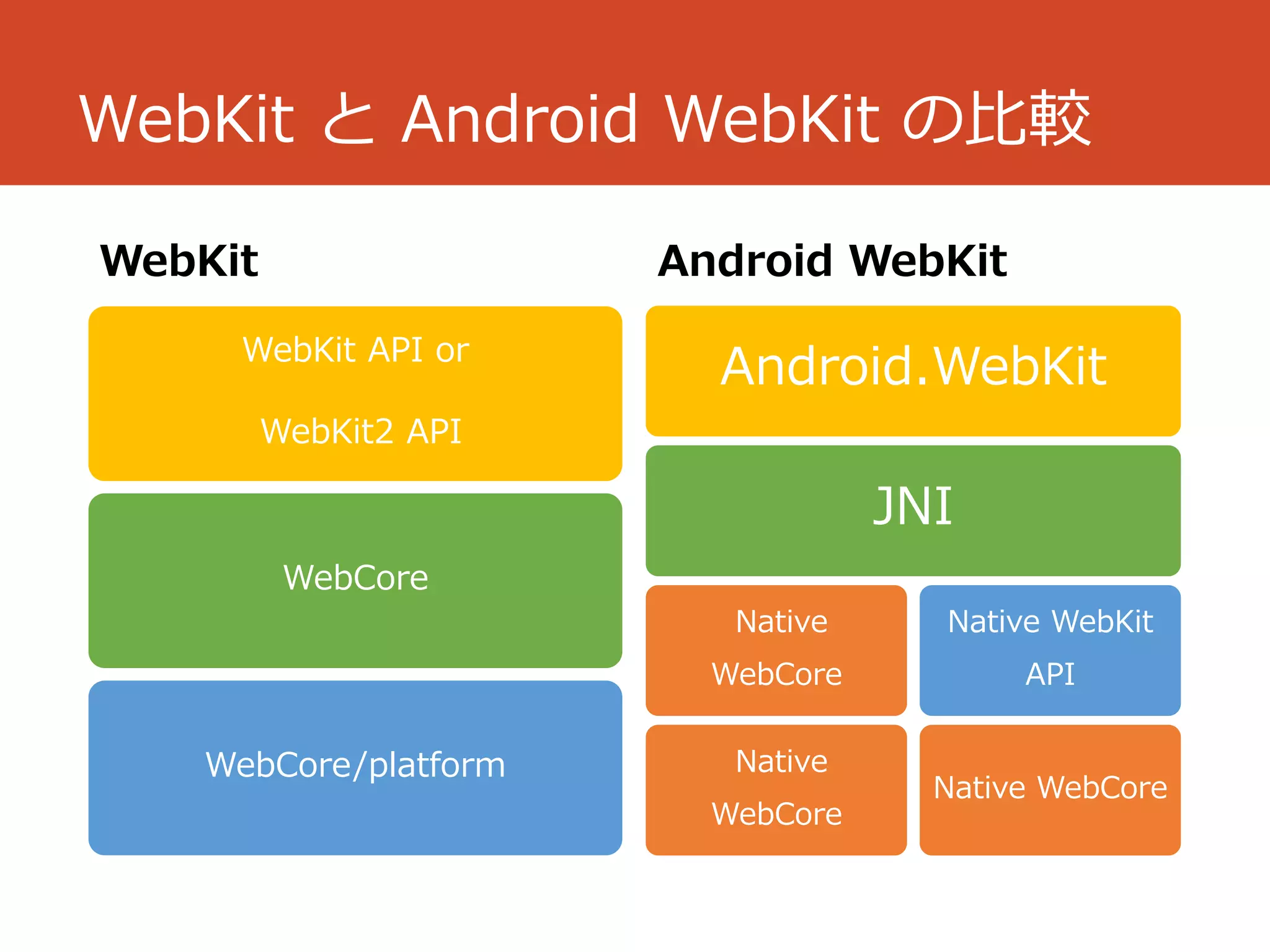

- 39. WebKit と Android WebKit の比較
WebKit Android WebKit
WebKit API or
Android.WebKit
WebKit2 API
JNI
WebCore
Native Native WebKit
WebCore API
WebCore/platform Native
Native WebCore
WebCore

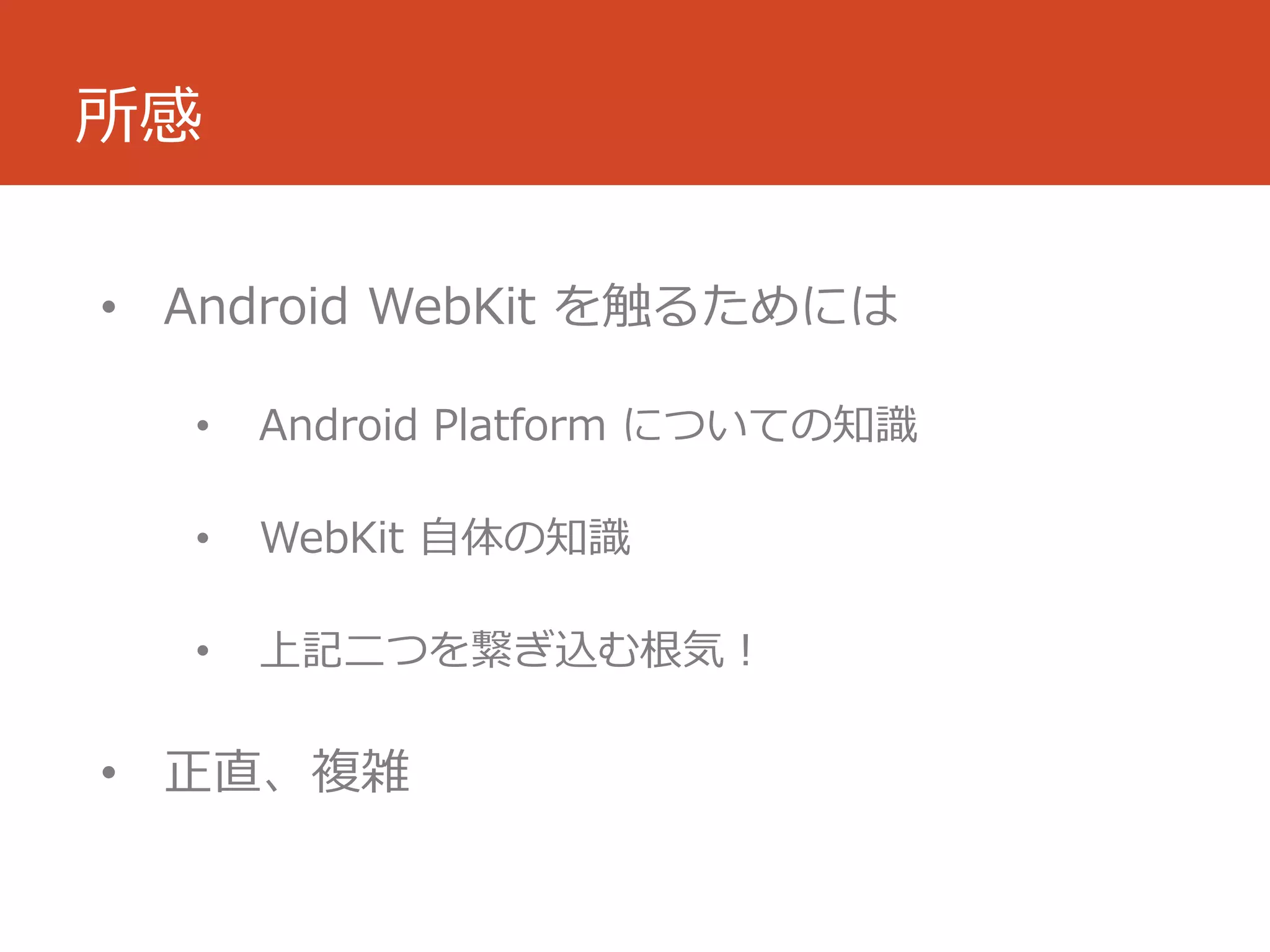

- 40. 所感
• Android WebKit を触るためには
• Android Platform についての知識
• WebKit 自体の知識
• 上記二つを繋ぎ込む根気!
• 正直、複雑
