1. SCENARI E STRUMENTI PER IL
NUOVO MERCATO DELLE
COSTRUZIONI
«il BIM per le imprese»
Sandro Pizzolato
Ferrara, 25 novembre 2016
888 Software Products S.r.l. – 2016 © tutti i diritti riservati
BIM
BUILDING
INFORMATION
MODELING

2. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
INTRODUZIONE
Cos’è il BIM?
Building Information Modeling
Metodologia di lavoro basata sulla collaborazione (costruita
sul concetto di interoperabilità) tra i diversi attori coinvolti
nell’ambito del processo edilizio a partire da una base di dati
relazionale condivisa.
Building Information Model
Descrive non solo la geometria tridimensionale di un edificio, ma che
grazie al database di oggetti parametrici che costituiscono la base del
modello, è in grado di contenere anche informazioni non grafiche come
ad esempio le relazioni con altri oggetti, i dati relativi ai materiali e altre
proprietà (il costo, gli attributi fisico-tecnici o strutturali, le fasi
costruttive, i dati manutentivi, ecc.).
 

3. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
INTRODUZIONE
IFC = Interoperabilità.
Industry Foundation Classes
E’ un formato dati aperto e neutrale sviluppato
per l’interscambio del modello BIM.

4. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
INTRODUZIONE
Terminologia
3D = Modello geometrico (parametrico
nel BIM)
4D = Modello parametrico + Tempo
5D = Modello parametrico + Costi
6D = Facility Management
4D 5D 6D3D

5. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
PERCHÉ IL BIM
Value for money
• Massimizzazione del valore per i
Committenti durante il ciclo di vita del
bene.
• Condivisione dei rischi e
remunerazioni legate al successo.
• Uscire dalla logica del massimo
ribasso.

6. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
FILIERA DEL BIM
Progettazione, costruzione e gestione: benefici nel
tempo.
BIM = Building Information Modeling
Supporto nelle fasi di progettazione
BAM = Building Assembly Modeling
Supporto nelle fasi di costruzione
BOOM = Building Owner Operator Model
Supporto nella gestione del bene
Life Cycle Cost
1€
24 €
75 €
Building
Design
Building
Assembly
Building
Operation
Time
Benefit

7. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
CURVE DI MACLEAMY, IMPIEGO DEL TEMPO E IMPATTO
SULLA PROGETTAZIONE
Risoluzione criticità durante la progettazione preliminare
Tempo
Efficacia
Studio di
fattibilità
Progettazione
preliminare
Progettazione
esecutiva
Costruzione Gestione
+
QUALITA’
-COSTI
Processo BIM Vs Processo Tradizionale

8. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
DIGITALIZZAZIONE: PROCESSO INEVITABILE
Le imprese devono diventare sempre più digitali.
Progettazione BIM
Architettonica, Strutturale, Impiantistica, Infrastrutturale,
Costruttiva, Energetica, ecc.
Gestione Integrata Commesse
Studio Offerta, Budget Operativo (WBS - tempi, costi e qualità),
Piano Approvvigionamenti (Fabbisogni, Qualifica Fornitori, ecc.),
Contabilità Lavori, Rendicontazione, Reporting Direzionale,
Giornale dei lavori, Gestione documentale, Sicurezza, ecc.
Controllo interdisciplinare
Review del progetto, Avanzamento lavori, As built, Clash Checking
Model & Code Checking, ecc.
SOLUZIONI
SOFTWARE
Tra le tante novità introdotte nel nuovo Codice Appalti
è previsto il BIM come possibilità operativa per la
partecipazione alle gare.

9. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: operazioni preliminari.
 Importazione del progetto in formato
IFC
 Visualizzazione e interazione con il
modello 3D
 Analisi delle informazioni associate
 Classificazione delle tipologie degli
ECP
 Quantity Take Off
 Associazione voci di EPU agli ECP
 Generazione del Computo

10. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Dal modello BIM al DBMS tramite IFC.
COMPONENTI
ALFANUMERICA
GRAFICA
TOPOLOGICA
CAD 3D
DBMS
PROGETTAZIONE
ARCHITETTONICA
IMPIANTISTICA
STRUTTURALE
IFC

11. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Interazione con il modello BIM, geometrie, dati e
relazioni.

12. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: operazioni preliminari.
CAD 3D
DB WEB OPEN BIM
PROGETTAZIONE
COMPUTO METRICO CRONOPROGRAMMA LAVORI CONTABILITÀ LAVORI
IFC
VISUALIZZATORE
MODELLO3D
QUANTITY
TAKEOFF
EPU
-------------------------
ANALISI COSTO
WBS
STUDIO OFFERTA PROGRAMMA LAVORI BUDGET CONSUNTIVAZIONEECONTROLLO
4D 5D

13. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: step 1
❶ Navigazione nel modello grafico

14. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: step 2
❷
Navigazione nelle
proprietà del
modello.

15. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: step 3
❸
Consultazione categorie degli
Elementi Costruttivi Parametrici
importate

16. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: step 4
❹
Associazione delle voci di
EPU alle tipologie costruttive.

17. 888
Softwar
e
Product
s S.r.l. –
2016 ©
tutti i
diritti
riservat
i
IL BIM E L’IMPRESA DI COSTRUZIONI
Come funziona: step 5
❺
Produzione automatica del
Computo Metrico.
888 Software Products S.r.l. – 2016 © tutti i diritti riservati

18. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Tempi, costi e risorse di commessa.

19. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Studio Offerta: simulazioni.

20. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati

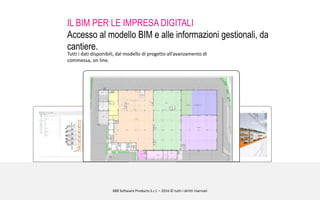

IL BIM PER LE IMPRESA DIGITALI
Accesso al modello BIM e alle informazioni gestionali, da
cantiere.
Tutti i dati disponibili, dal modello di progetto all’avanzamento di
commessa, on line.

21. DBMS
FACILITY MANAGEMENT
MODELLO EDIFICIO COSTRUITO
888 Software Products S.r.l. – 2016 © tutti i diritti riservati
IL BIM E L’IMPRESA DI COSTRUZIONI
Dal «as built» al piano di manutenzione.
6
D

22. 888 Software Products S.r.l. – 2016 © tutti i diritti riservati
ARRENDETEVI, IL BIM È GIÀ
TRA NOI.
Grazie per l’attenzione.
Sandro Pizzolato
www.888sp.com
