L'interoperabilità dei modelli informativi
Il documento tratta l'implementazione del Building Information Modeling (BIM) in studi di progettazione, evidenziando l'importanza del coordinamento tra professionisti e l'interoperabilità dei software. Vengono discusse le fasi del flusso informativo e le caratteristiche delle informazioni scambiate, presentando diversi formati e strumenti per supportare l'interoperabilità. Infine, vengono forniti casi studio che illustrano applicazioni pratiche dell'interoperabilità per analisi energetiche e calcoli strutturali.
![BSc Thesis Federico Chinnici [ITA]](https://cdn.slidesharecdn.com/ss_thumbnails/bscthesisfedericochinniciita-190202143409-thumbnail.jpg?width=640&height=640&fit=bounds)
L'interoperabilità dei modelli informativi

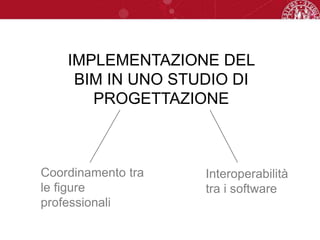

- 2. IMPLEMENTAZIONE DEL BIM INUNO STUDIO DI PROGETTAZIONE Coordinamento tra le figure professionali Interoperabilità tra i software

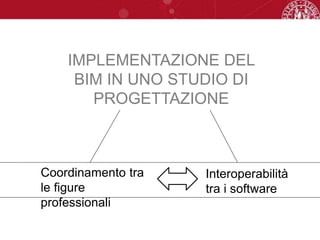

- 3. IMPLEMENTAZIONE DEL BIM INUNO STUDIO DI PROGETTAZIONE Coordinamento tra le figure professionali Interoperabilità tra i software
- 4. Information transfer betweenparties. Source: BIM Handbook: A Guide to Building Information Modelling for Owners, Managers, Designers, Engineers and Contractors. Authors: Chuck Eastman, Paul Teicholz, Rafael Sacks & Kathleen Liston. FLUSSO DELL’INFORMAZIONE
- 5. FIGURE PROFESSIONALI COINVOLTE Progettista architettonic o Elaborazione delconcept Progettazione architettonica Rappresentazione dell’architettura Produzione della Elaborazione del modello strutturale Calcolo strutturale Rappresentazione del modello Produzione della Definizione del sistema impiantistico Rappresentazione del sistema Produzione della Computo metrico estimativo Redazione del cronoprogramm a Definizione del piano di sicurezza Produzione della Progettista strutturale Progettista impiantistico Progetto operativo Calcolo energetico preliminare
- 6. RUOLO DEL BIM Coordinament o Validazione Nuovo approccio progettuale Rapporto congli strumenti in Stimolo a un confronto continuo Riduzione dei tempi di comunicazione Progettazione integrata tra discipline Verifica delle interferenze tra discipline Controllabilità del modello Riduzione delle possibilità di erroreConcezione 3d in tutte le fasi Sconvolgimento delle tempistiche classiche Anticipazione dei problemi Non sostituzione ma integrazione Database centrale per lo scambio di inform Chiave = interoperabilità

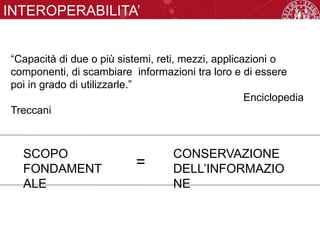

- 7. INTEROPERABILITA’ “Capacità di dueo più sistemi, reti, mezzi, applicazioni o componenti, di scambiare informazioni tra loro e di essere poi in grado di utilizzarle.” Enciclopedia Treccani SCOPO FONDAMENT ALE CONSERVAZIONE DELL’INFORMAZIO NE =

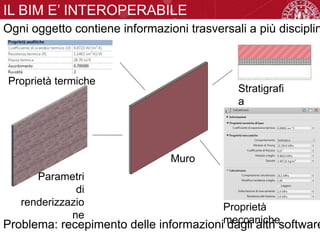

- 8. IL BIM E’INTEROPERABILE Ogni oggetto contiene informazioni trasversali a più disciplin Muro Stratigrafi a Proprietà termiche Proprietà meccaniche Parametri di renderizzazio ne Problema: recepimento delle informazioni dagli altri software

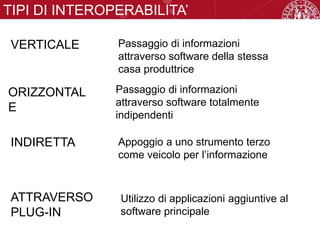

- 9. TIPI DI INTEROPERABILITA’ VERTICALE ORIZZONTAL E INDIRETTA Passaggiodi informazioni attraverso software della stessa casa produttrice Passaggio di informazioni attraverso software totalmente indipendenti Appoggio a uno strumento terzo come veicolo per l’informazione ATTRAVERSO PLUG-IN Utilizzo di applicazioni aggiuntive al software principale
- 10. FORMATI FILE PER L’INTEROPERABILITA’ IFC gbXML txt -Formato aperto per lo scambio di informazioni tra software BIM - Sviluppato a partire dal codice XML - Pensato per l’ambito energetico, caratterizza maggiormente le caratteristiche termiche degli elementi - Formato aperto per lo scambio di informazioni tra software BIM - Diffuso da Building Smart - Alleanza internazionale per l’interoperabilità - Classificazione degli elementi tecnologici -Non è considerato un formato per l’interoperabilità - Lo diventa grazie alla sua semplicità di lettura e scrittura - Rende possibile modificare file di gestione del modello direttamente dagli editor di testo
- 11. WORKFLOW PER L’INTEROPERABILITA’ ModelloBIM completo Estrapolazione di un modello semplificato Definizione delle caratteristiche da esportare Scelta del formato file per l’esportazione Importazione nel software destinatario Verifica delle informazioni recepite
- 12. INTEROPERABILITA’ PER L’ANALISI ENERGETICACasostudio Progetto per un ostello della

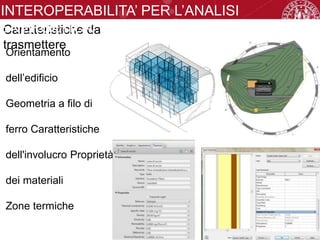

- 13. Caratteristiche da trasmettere Orientamento dell’edificio Geometria afilo di ferro Caratteristiche dell'involucro Proprietà dei materiali Zone termiche INTEROPERABILITA’ PER L’ANALISI ENERGETICA

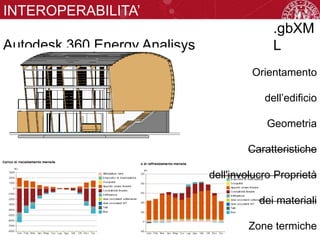

- 14. INTEROPERABILITA’ VERTICALE Autodesk 360 EnergyAnalisys .gbXM L Orientamento dell’edificio Geometria Caratteristiche dell'involucro Proprietà dei materiali Zone termiche
- 15.

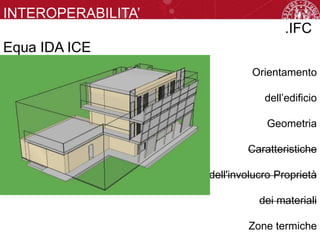

- 16. INTEROPERABILITA’ ORIZZONTALE Equa IDA ICE Orientamento dell’edificio Geometria Caratteristiche dell'involucroProprietà dei materiali Zone termiche .IFC

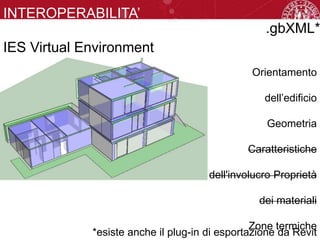

- 17. INTEROPERABILITA’ ORIZZONTALE IES Virtual Environment Orientamento dell’edificio Geometria Caratteristiche dell'involucroProprietà dei materiali Zone termiche *esiste anche il plug-in di esportazione da Revit .gbXML*

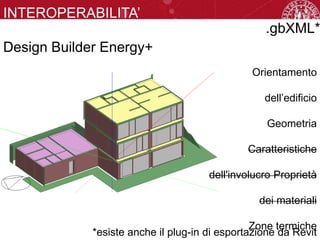

- 18. INTEROPERABILITA’ ORIZZONTALE Design Builder Energy+ Orientamento dell’edificio Geometria Caratteristiche dell'involucroProprietà dei materiali Zone termiche *esiste anche il plug-in di esportazione da Revit .gbXML*

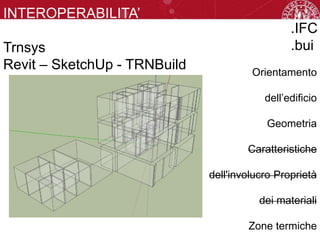

- 19. INTEROPERABILITA’ INDIRETTA Trnsys Revit – SketchUp- TRNBuild Orientamento dell’edificio Geometria Caratteristiche dell'involucro Proprietà dei materiali Zone termiche .IFC .bui

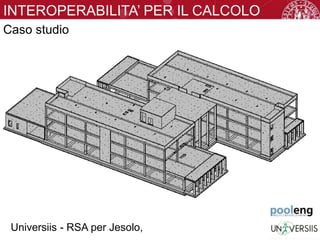

- 20. INTEROPERABILITA’ PER ILCALCOLO STRUTTURALECaso studio Universiis - RSA per Jesolo,
- 21. INTEROPERABILITA’ PER ILCALCOLO STRUTTURALECaratteristiche da trasmettere Geometria unifilare Sezioni degli elementi Proprietà dei materiali Condizioni di carico Condizioni di vincolo

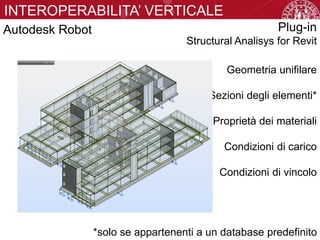

- 22. Autodesk Robot INTEROPERABILITA’ VERTICALE Geometriaunifilare Sezioni degli elementi* Proprietà dei materiali Condizioni di carico Condizioni di vincolo Plug-in Structural Analisys for Revit *solo se appartenenti a un database predefinito

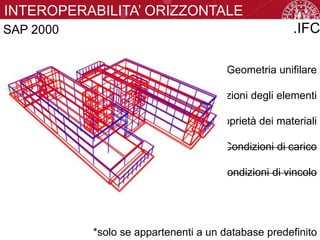

- 23. SAP 2000 INTEROPERABILITA’ ORIZZONTALE Geometriaunifilare Sezioni degli elementi Proprietà dei materiali Condizioni di carico Condizioni di vincolo .IFC *solo se appartenenti a un database predefinito

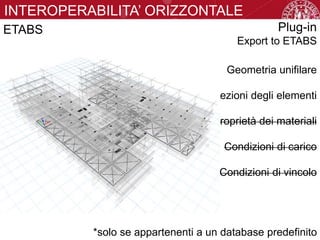

- 24. ETABS INTEROPERABILITA’ ORIZZONTALE Geometria unifilare Sezionidegli elementi Proprietà dei materiali Condizioni di carico Condizioni di vincolo Plug-in Export to ETABS *solo se appartenenti a un database predefinito

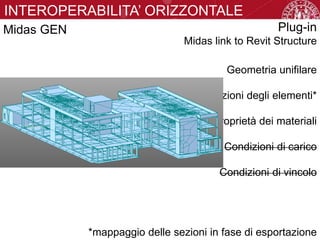

- 25. Midas GEN INTEROPERABILITA’ ORIZZONTALE Geometriaunifilare Sezioni degli elementi* Proprietà dei materiali Condizioni di carico Condizioni di vincolo Plug-in Midas link to Revit Structure *mappaggio delle sezioni in fase di esportazione
- 26.
