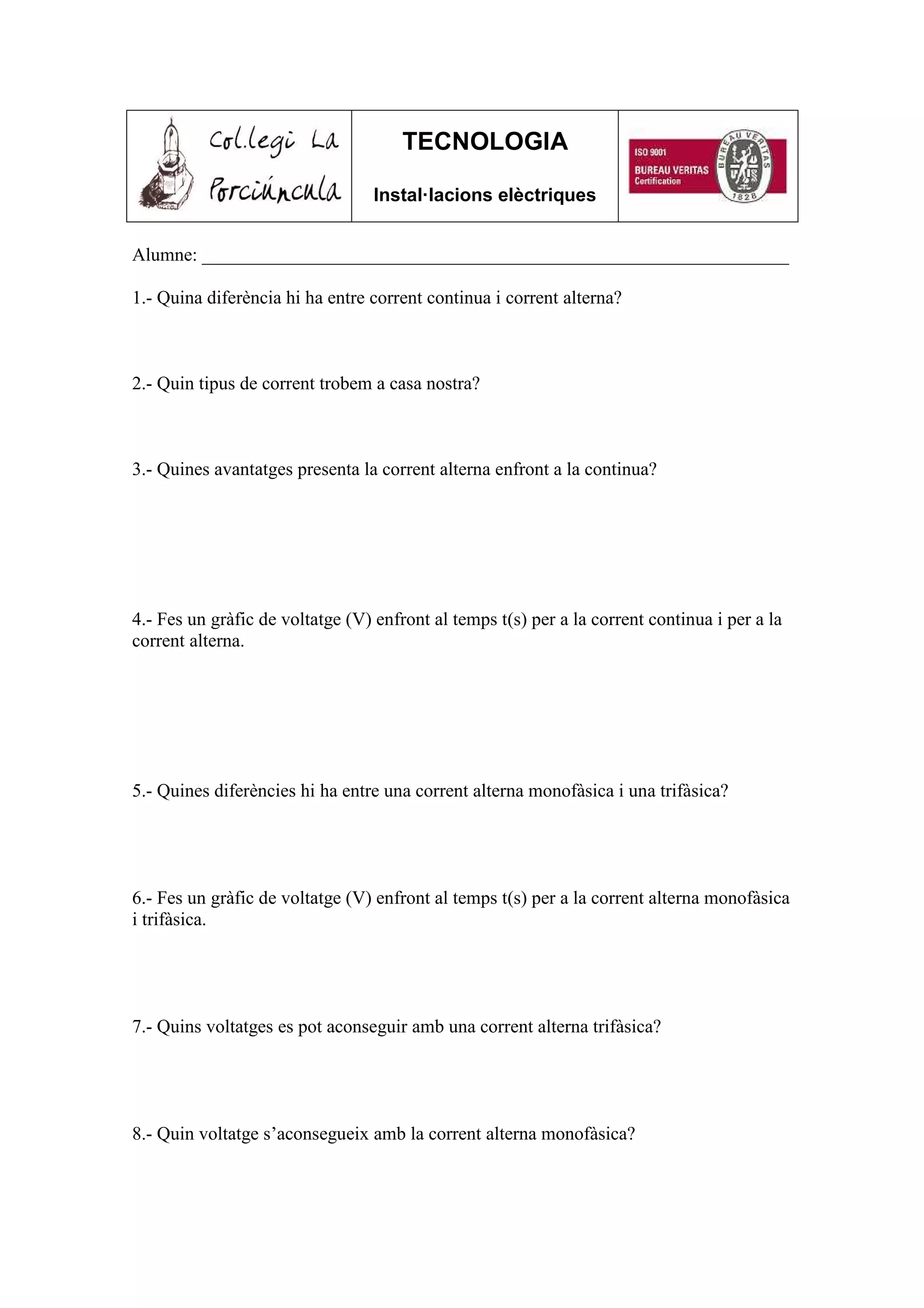

1. TECNOLOGIA
Instal·lacions elèctriques
Alumne: _______________________________________________________________
1.- Quina diferència hi ha entre corrent continua i corrent alterna?
2.- Quin tipus de corrent trobem a casa nostra?
3.- Quines avantatges presenta la corrent alterna enfront a la continua?
4.- Fes un gràfic de voltatge (V) enfront al temps t(s) per a la corrent continua i per a la
corrent alterna.
5.- Quines diferències hi ha entre una corrent alterna monofàsica i una trifàsica?
6.- Fes un gràfic de voltatge (V) enfront al temps t(s) per a la corrent alterna monofàsica
i trifàsica.
7.- Quins voltatges es pot aconseguir amb una corrent alterna trifàsica?
8.- Quin voltatge s’aconsegueix amb la corrent alterna monofàsica?

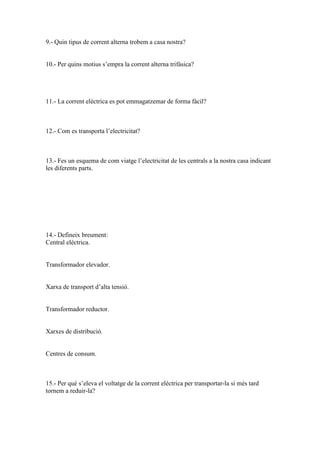

2. 9.- Quin tipus de corrent alterna trobem a casa nostra?
10.- Per quins motius s’empra la corrent alterna trifàsica?
11.- La corrent elèctrica es pot emmagatzemar de forma fàcil?
12.- Com es transporta l’electricitat?
13.- Fes un esquema de com viatge l’electricitat de les centrals a la nostra casa indicant
les diferents parts.
14.- Defineix breument:
Central elèctrica.
Transformador elevador.
Xarxa de transport d’alta tensió.
Transformador reductor.
Xarxes de distribució.
Centres de consum.
15.- Per què s’eleva el voltatge de la corrent elèctrica per transportar-la si més tard
tornem a reduir-la?

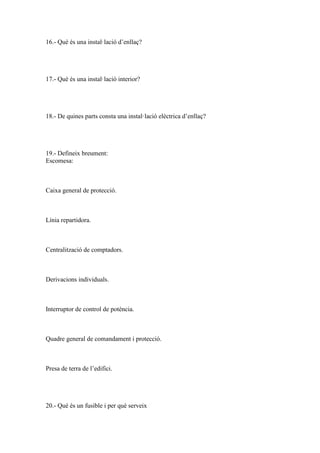

3. 16.- Què és una instal·lació d’enllaç?
17.- Què és una instal·lació interior?
18.- De quines parts consta una instal·lació elèctrica d’enllaç?
19.- Defineix breument:
Escomesa:
Caixa general de protecció.
Línia repartidora.
Centralització de comptadors.
Derivacions individuals.
Interruptor de control de potència.
Quadre general de comandament i protecció.
Presa de terra de l’edifici.
20.- Què és un fusible i per què serveix

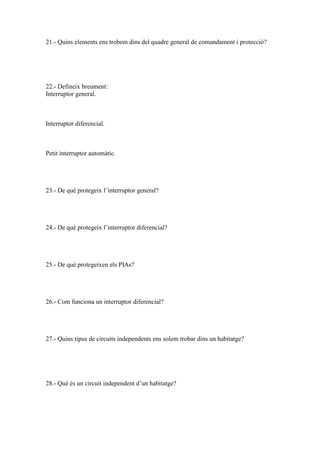

4. 21.- Quins elements ens trobem dins del quadre general de comandament i protecció?
22.- Defineix breument:
Interruptor general.
Interruptor diferencial.
Petit interruptor automàtic.
23.- De què protegeix l’interruptor general?
24.- De què protegeix l’interruptor diferencial?
25.- De què protegeixen els PIAs?
26.- Com funciona un interruptor diferencial?
27.- Quins tipus de circuits independents ens solem trobar dins un habitatge?
28.- Què és un circuit independent d’un habitatge?

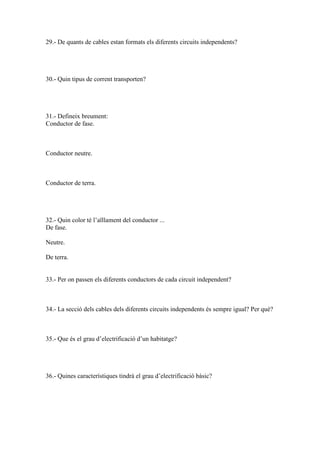

5. 29.- De quants de cables estan formats els diferents circuits independents?
30.- Quin tipus de corrent transporten?
31.- Defineix breument:
Conductor de fase.
Conductor neutre.
Conductor de terra.
32.- Quin color té l’aïllament del conductor ...
De fase.
Neutre.
De terra.
33.- Per on passen els diferents conductors de cada circuit independent?
34.- La secció dels cables dels diferents circuits independents és sempre igual? Per què?
35.- Que és el grau d’electrificació d’un habitatge?
36.- Quines característiques tindrà el grau d’electrificació bàsic?

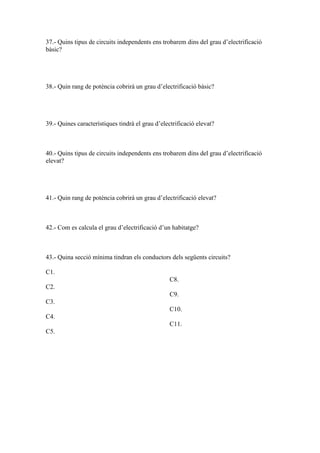

6. 37.- Quins tipus de circuits independents ens trobarem dins del grau d’electrificació
bàsic?
38.- Quin rang de potència cobrirà un grau d’electrificació bàsic?
39.- Quines característiques tindrà el grau d’electrificació elevat?
40.- Quins tipus de circuits independents ens trobarem dins del grau d’electrificació
elevat?
41.- Quin rang de potència cobrirà un grau d’electrificació elevat?
42.- Com es calcula el grau d’electrificació d’un habitatge?
43.- Quina secció mínima tindran els conductors dels següents circuits?
C1.
C8.
C2.
C9.
C3.
C10.
C4.
C11.
C5.

7. 44.- Quin diàmetre extern tindrà el tub que conté els conductors dels següents circuits?
C1.
C8.
C2.
C9.
C3.
C10.
C4.
C11.
C5.
45.- Quin tipus d’interruptor automàtic posarem als següents circuits?
C1.
C8.
C2.
C9.
C3.
C10.
C4.
C11.
C5.
46.- Defineix breument:
Esquema topogràfic.
Esquema multifilar.
Esquema unifilar.
47- Posa el símbol normalitzat dels següents elements:
Punt de llum en sòtil.
Interruptor simple.
Interruptor commutat.

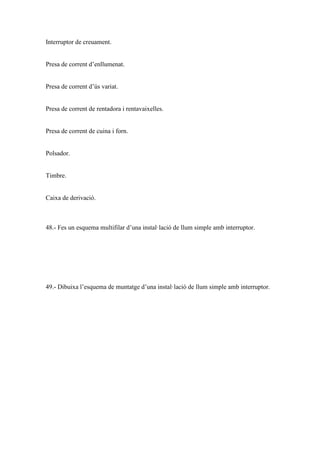

8. Interruptor de creuament.
Presa de corrent d’enllumenat.
Presa de corrent d’ús variat.
Presa de corrent de rentadora i rentavaixelles.
Presa de corrent de cuina i forn.
Polsador.
Timbre.
Caixa de derivació.
48.- Fes un esquema multifilar d’una instal·lació de llum simple amb interruptor.
49.- Dibuixa l’esquema de muntatge d’una instal·lació de llum simple amb interruptor.

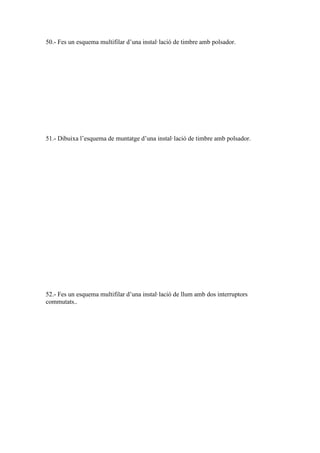

9. 50.- Fes un esquema multifilar d’una instal·lació de timbre amb polsador.
51.- Dibuixa l’esquema de muntatge d’una instal·lació de timbre amb polsador.
52.- Fes un esquema multifilar d’una instal·lació de llum amb dos interruptors
commutats..

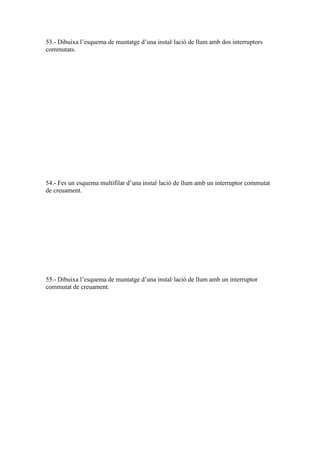

10. 53.- Dibuixa l’esquema de muntatge d’una instal·lació de llum amb dos interruptors
commutats.
54.- Fes un esquema multifilar d’una instal·lació de llum amb un interruptor commutat
de creuament.
55.- Dibuixa l’esquema de muntatge d’una instal·lació de llum amb un interruptor
commutat de creuament.
