1. Instal·lació elèctrica
interior
Treball realitzat per:
–Anna Rodríguez Orduña
–Judith Doral Vall

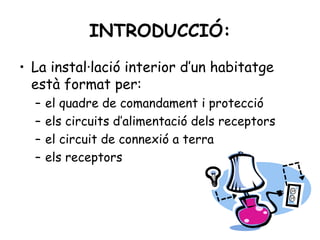

2. INTRODUCCIÓ:
• La instal·lació interior d’un habitatge
està format per:
– el quadre de comandament i protecció
– els circuits d’alimentació dels receptors
– el circuit de connexió a terra
– els receptors

3. QUADRE DE COMANDAMENT I
PROTECCIÓ
• Interruptor de control de potència màxima
• Interruptor general automàtic (IGA)
• Interruptor diferencial (ID)
• Petits interruptors automàtics (PIA)
• Born de terra o de protecció
• Dispositiu de protecció contra sobretension

4. Interruptor de control de
potència màxima
La seva principal funció és
evitar que la potència
subministrada per la
companyia superi la
potència contractada per
l'usuari.

5. Intensitat Nominal
Valor de la intensitat
del corrent a partir
de la qual detecta
una sobrecàrrega i
obre el circuit
automàtic. Es calcula
dividint la potència
(P) entre els Volts
(V).

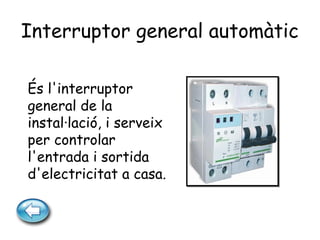

6. Interruptor general automàtic
És l'interruptor
general de la
instal·lació, i serveix
per controlar
l'entrada i sortida
d'electricitat a casa.

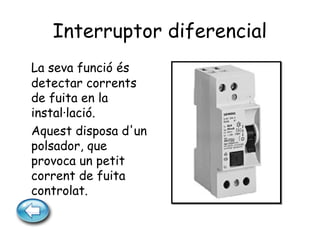

7. Interruptor diferencial
La seva funció és
detectar corrents
de fuita en la
instal·lació.
Aquest disposa d'un
polsador, que
provoca un petit
corrent de fuita
controlat.

8. Petits interruptors automàtics
Protegeixen els
circuits contra
sobrecàrregues i
curtcircuits. Han
d'haver tants
interruptors com
circuits hi hagin a la
instal·lació.

9. Born de terra o de protecció
La seva funció és connectar la presa de terra
amb el circuit de connexió a terra.

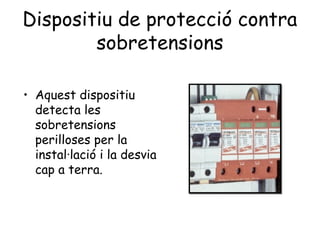

10. Dispositiu de protecció contra
sobretensions
• Aquest dispositiu
detecta les
sobretensions
perilloses per la
instal·lació i la desvia
cap a terra.

11. Els circuits d’alimentació
PIA
INTERRUPTOR
CONDUCTOR
BOMBETA
Aparells de connexió
Canalitzacions

12. El PIA és l’origen del
circuit d’alimentació que
distribueix el corrent
per mitjà de circuits
que alimenten els
receptors.
PIA

13. Conductors
Cables que enllacen els diversos elements del circuit
per portar el corrent als receptors.
Material: coure aïllats amb un recobriment de plàstic.
Per identificar s'utilitzen recobriments de diversos
colors:
– Conductors de fase: marró, negre o gris
– Neutre: blau
– De protecció: verd-groc

14. REBT
S'especifica la
intensitat màxima
admissible per a cada
conductor segons la
secció, el tipus de
material i el sistema
d'instal·lació.

15. Canalitzacions
Protegeixen els conductors i els aparells de la
instal·lació dels agents externs (cops, humitat,
pols...) i en faciliten la col·locació. Són:
• Tubs de protecció
• Caixes d’empalmament i derivació

17. Aparells de comandament
Dispositius que ens permeten maniobrar o
governar el funcionament de la instal·lació
elèctrica:
S'instal·len dins d'una caixa, encastats a la
paret.
• interruptors
• polsadors
• commutadors

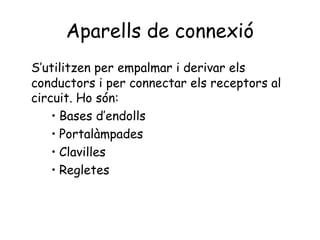

19. Aparells de connexió
S’utilitzen per empalmar i derivar els
conductors i per connectar els receptors al
circuit. Ho són:
• Bases d’endolls
• Portalàmpades
• Clavilles
• Regletes

21. Receptors
Són els aparells que funcionen amb energia
elèctrica: làmpades, rentadores, frigorífics…
(electrodomèstics: aparells elèctrics
destinats a augmentar el confort en els
habitatges).

22. Etiquetes energètiques
Sistema instaurat a la UE
per informar de
l’eficiència energètica dels
electrodomèstics
(classificats segons el
consum d’energia: A>G).

23. Circuit de connexió a terra
Té la funció de protegir les persones dels
contactes indirectes amb l’electricitat, i ho fa
derivant cap a terra les fuites de corrent que
es produeixin a les masses metàl·liques a
través dels conductors de producció. Per això
es connecten a les preses de terra dels
endolls i dels receptors que en tinguin.

24. La bona qualitat d’aquestes és molt important
ja que si no es converteix en un perill , en
comptes de en un sistema de protecció.

25. Bibliografia:
• Llibre tecnologia
• Fotografies Google
• Edu365.com
