1. ВВЕДЕНИЕ
Среди бытовых кондиционеров можно выделить два
основных типа: моноблочный кондиционер и кондиционер типа
сплит-система.
Моноблочный кондиционер представляет собой
металлический или пластиковый короб, в котором расположены
оборудование и система автоматики. Кондиционер состоит из
единого блока конденсатора и испарителя. Может быть оконный
или мобильный.
Оконные кондиционеры – в недавнем прошлом наиболее
распространенный тип кондиционеров в нашей стране (это были
прежде всего оконные кондиционеры Бакинского производства
БК-1500 и БК-2500 производительностью по воздуху 420 и 620
м3/ч и холодопроизводительностью 1740 и 2800 Вт. Уровень
шума при работе кондиционеров БК-1500 и БК-2500 был 50 – 58
дБ).
В настоящее время выпускаются модели мощностью от
1.5 до 6 кВт. Площадь кондиционируемого помещения от 10 до
60 м2.
Наиболее простые из них могут только охлаждать
воздух, более дорогие – имеют режим нагрева (в режиме
теплового насоса или с помощью электрического
нагревательного элемента) и пульт дистанционного управления.
Появившись в конце 30-ых годов XX века, эти
кондиционеры стали первыми портативными моделями,
рассчитанными на одно помещение. Это один из самых
надежных и недорогих видов климатического оборудования.
Достоинства оконных кондиционеров: относительная
дешевизна, простота монтажа (кроме установки в стенной
проём или в большие витражные окна) и управления,
возможность управления с помощью пульта дист. управления,
функция охлаждения и обогрева, высокий коэффициент
энергоэффективности.
Они монтируются в оконные и дверные проемы или в
стенные проемы толщиной 30 – 40 см. Оконные кондиционеры
3

2. удобно использовать в тех случаях, когда в помещении мало
свободного пространства и установка более сложных
кондиционеров невозможна или нецелесообразна.
Прочный корпус кондиционера имеет доступ, как к
внутреннему воздуху помещения, так и внешнему воздуху с
улицы (задняя часть корпуса кондиционера выходит наружу и
конденсатор охлаждается наружным воздухом). Воздух из
помещения всасывается вентилятором, проходит декоративную
решетку, очищается в фильтре и подается к испарителю
холодильной машины. Охлажденный воздух через
декоративную решетку возвращается в помещение. Часть
забираемого комнатного воздуха (до 10%) они выпускают на
улицу, обеспечивая тем самым принудительную вытяжную
вентиляцию. Приток свежего воздуха в помещение происходит
через неплотности в дверях и окнах. Прошедший через
кондиционер воздух очищен фильтром, что уменьшает
запыленность помещения. Наружный воздух через жалюзи
всасывается вентилятором и используется для обдува
конденсатора холодильной машины. В кондиционере
предусмотрена возможность поступления свежего воздуха в
помещение через специальное отверстие.
Основными недостатками оконного кондиционера
является повышенный шум, необходимость монтажа в оконный
проем. При этом несколько уменьшается естественная
освещенность помещения. Доступ для холодного воздуха в
зимний период. Недостаточная точность поддержания
температуры.
Циркуляция воздуха регулируется системами заслонок
вертикального и горизонтального отражения потока воздуха.
При этом изменяется направление воздушного потока и
обеспечивается его равномерное распределение по всему
помещению. Если данная функция выключена, то поток воздуха
фиксируется в одном направлении.
Установка и снятие оконного кондиционера для ремонта
и технического обслуживания значительно облегчается из-за
наличия выдвижного корпуса и скользящего шасси.
4

3. ТЕХНИКА БЕЗОПАНОСТИ ПРИ ПРОВЕДЕНИИ
ЛАБОРАТОРНЫХ РАБОТ
1. К проведению лабораторных работ допускаются только те
студенты, которые прошли собеседование с
преподавателем по технике безопасности.
2. Необходимо помнить, что:
 подключение оконного кондиционера к электросети
осуществляется при помощи евровилки, включаемой в
специальную розетку с заземляющим контактом;
 пуск и остановка оконного кондиционера осуществляется
только поворотом ручки переключателя;
 перед повторным пуском оконного кондиционера
необходим перерыв не менее 3 минут для выравнивания
давлений.
3. Включение оконного кондиционера без разрешения
преподавателя не разрешается.
ЦЕЛЬ РАБОТЫ
Целью данной работы является ознакомление с
конструкцией бытового автономного кондиционера оконного
типа модели AZ18 F1MEА, выпускаемого Южнокорейской
фирмой Samsung.
5

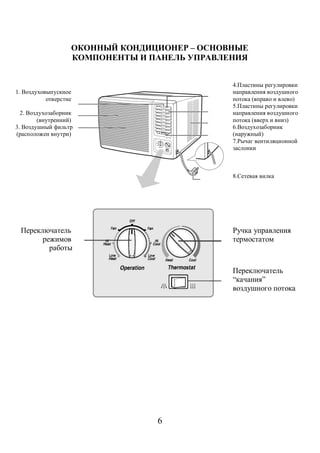

4. ОКОННЫЙ КОНДИЦИОНЕР – ОСНОВНЫЕ
КОМПОНЕНТЫ И ПАНЕЛЬ УПРАВЛЕНИЯ
6
4.Пластины регулировки
1. Воздуховыпускное направления воздушного
отверстие потока (вправо и влево)
5.Пластины регулировки
направления воздушного
потока (вверх и вниз)
2. Воздухозаборник
(внутренний)
3. Воздушный фильтр 6.Воздухозаборник
(расположен внутри) (наружный)
7.Рычаг вентиляционной
заслонки
8.Сетевая вилка
Переключатель Ручка управления
режимов термостатом
работы
Переключатель
“качания”
воздушного потока

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОКОННОГО КОНДИЦИОНЕРА SAMSUNG AZ18F1MEА
Показатель Единица
7
измерения
Модель
AZ18F1MEА
Тип – Оконный
Размеры (ширина х высота х глубина,
W x H x D) мм 660 х 425 х 730
Напряжение источника В 220 – 240
Фаза – однофазная
Частота Гц 50
Производительность по холоду кВт 5
Производительность по теплу кВт 4,85
Влагоудаление л/сут 43
Ток на охлаждение/ обогрев А 10,5 / 8,5
Потребляемая мощность при
охлаждении Вт 2250
Потребляемая мощность при обогреве Вт 1850
Масса нетто кг 59
Марка хладагента – R22
Масса зарядки хладагентом г 1130
ПЕРЕЧЕНЬ ОСНОВНЫХ КОМПЛЕКТУЮЩИХ
ОКОННОГО КОНДИЦИОНЕРА SAMSUNG AZ18F1MEА
1 Сборочная группа – Передняя (фронтальная)
1-1 Решетка – Отверстие для впуска воздуха
1-2 Воздушный защитный фильтр
1-3 Лопасти (жалюзи)
1-4 Передняя (фронтальная) панель
2 База для сборки
3 Дренажный лоток
4 Испаритель в сборе
5 Крепления для двигателя вентилятора 6
6 Двигатель вентилятора
8 Пластина, закрывающая испаритель
9 Вентилятор

6. 20
Направление
воздушного потока
не изменяется при
установке вами
переключателя
"качания"
воздушного потока
в положение
 Проверьте, находится ли
кондиционер во включенном
состоянии; если необходимо,
включите его поворотом
переключателя режимов работы
ЧИСТКА ОКОННОГО КОНДИЦИОНЕРА
Чтобы поддерживать кондиционер в наилучшем
состоянии в течение длительного времени, необходимо чистить
воздушный фильтр от пыли каждые две недели. Защитные
свойства фильтра основаны на электростатическом эффекте,
поэтому даже при незначительном загрязнении фильтр
перестает выполнять свои функции.
Прежде чем чистить кондиционер, убедитесь, что он
выключен и отсоединен от сетевой розетки.
Откройте
переднюю
решётку,
слегка
потянув
рукоятку
воздушного
фильтра
влево
Возьмитесь за нижнюю
часть решётки и
рукоятку воздушного
фильтра, затем откройте
переднюю решётку.
Снимите защитный
зажим и переднюю
решётку.
Когда будете обратно
устанавливать переднюю
решётку, установите
снова защитный зажим.

7. Потяните воздушный фильтр вправо
Удалите всю пыль с воздушного
фильтра пылесосом или щёткой
После чистки задвиньте фильтр назад в
исходное положение
21
В кондиционере имеются два
желобка передней решетки
Почистите поверхность кондиционера
тряпочкой, смоченной слабым
раствором нейтрального моющего
средства. Затем вытрите поверхность
мягкой сухой тряпкой (не пользуйтесь
бензолом, растворителями и другими
химическими чистящими средствами).
ОЧИСТКА ВНУТРЕННЕГО ТЕПЛООБМЕННИКА
ОКОННОГО КОНДИЦИОНЕРА
Минимум один раз в год очистите внутренний
теплообменник кондиционера. Для этого необходимо:
 открыть переднюю решетку;
 снять воздушный фильтр;
 используя пылесос или кисть с длинным ворсом,
осторожно прочистить ребра теплообменника (учтите,

8. что смятые ребра уменьшают эффективность работы
кондиционера). При выполнении этой операции будьте
внимательны и не повредите руки об острые края ребер.
ОЧИСТКА ВНЕШНЕГО ТЕПЛООБМЕННИКА
ОКОННОГО КОНДИЦИОНЕРА
Раз в год (лучше весной) следует вычистить внешний
теплообменник и проверить работу кондиционера на всех
режимах. Это обеспечит надежную работу кондиционера. Для
проведения этих работ обратитесь в сервисную службу.
ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА
В ЗИМНИХ УСЛОВИЯХ
Эксплуатация кондиционера в зимних условиях имеет
22
ряд особенностей.
Во-первых, при крайне низких температурах ( -10 0С и
ниже) можно использовать оконный кондиционер только в
режиме вентиляции. Запуск компрессора для работы в режиме
обогрева может привести к серьезному повреждению
компрессора.
Во-вторых, нормальная работа кондиционера в режиме
охлаждения возможна только при уличной температуре не ниже
16 – 19 0С. При более низкой температуре использовать эти
кондиционеры в режиме охлаждения нельзя – кондиционер
может быть поврежден.
В-третьих, если на улице отрицательная температура, то
возможно замерзание конденсата (воды) или попадание снега в
корпус кондиционера. При этом лопасти вентилятора будут
задевать за намерзший лед, что нарушит нормальную работу
кондиционера и может вызвать разрушение вентилятора.

9. СХЕМА ХОЛОДИЛЬНОЙ УСТАНОВКИ
23

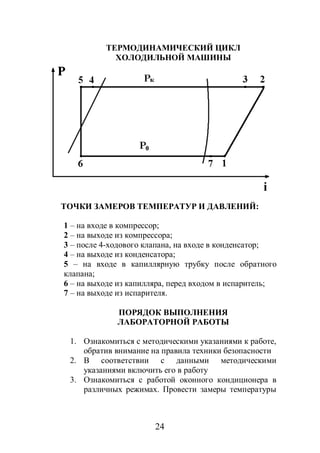

10. ТЕРМОДИНАМИЧЕСКИЙ ЦИКЛ
ХОЛОДИЛЬНОЙ МАШИНЫ
ТОЧКИ ЗАМЕРОВ ТЕМПЕРАТУР И ДАВЛЕНИЙ:
1 – на входе в компрессор;
2 – на выходе из компрессора;
3 – после 4-ходового клапана, на входе в конденсатор;
4 – на выходе из конденсатора;
5 – на входе в капиллярную трубку после обратного
клапана;
6 – на выходе из капилляра, перед входом в испаритель;
7 – на выходе из испарителя.
ПОРЯДОК ВЫПОЛНЕНИЯ
ЛАБОРАТОРНОЙ РАБОТЫ
1. Ознакомиться с методическими указаниями к работе,
обратив внимание на правила техники безопасности
2. В соответствии с данными методическими
указаниями включить его в работу
3. Ознакомиться с работой оконного кондиционера в
различных режимах. Провести замеры температуры
24

11. воздуха в помещении, замеры температуры и
давления в точках 1, 2, 3, 4, 5, 6 и 7
4. Отключить кондиционер от сети и произвести
частичную разборку. Ознакомиться с внутренним
устройством. Собрать кондиционер.
5. Оформить отчет
ПАРАМЕТРЫ СОСТОЯНИЯ ХЛАДАГЕНТА В
ХАРАКТЕРНЫХ ТОЧКАХ ЦИКЛА
№
точки P, МПа t, 0C I, кДж/кг ,
25
м3/кг
S,
кДж/(кг*К)
1 –
2
3 – –
4 – –
5 – –
6 – –
7 – –
РАСЧЕТНЫЕ ПАРАМЕТРЫ
1. Полное отношение давлений в расчетном цикле
2. Удельная массовая холодопроизводительность цикла
3. Удельная объемная холодопроизводительность цикла
4. Удельная работа сжатия
5. Холодильный коэффициент рассмотренного цикла
СОДЕРЖАНИЕ ОТЧЁТА
Отчет должен содержать:
1. Техническую характеристику оконного кондиционера
Samsung AZ18 F1MEА
2. Схему холодильной установки с кратким описанием
3. Результаты замеров температур и давлений в точках
1…7

12. 4. Изображение расчётного холодильного цикла в P-I
26
диаграмме
5. Заполненную таблицу параметров состояния хладагента
в характерных точках цикла
6. Расчёт холодильного цикла в рассмотренных режимах
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Ананьев В.А. и др. Системы вентиляции и
кондиционирования. Теория и практика. Евроклимит,
2001.
2. В.Мааке, Г.Ю. Эккерг, Жан-Луи Кошпен. Учебник по
холодильной технике. Изд. МГУ, 1998.
