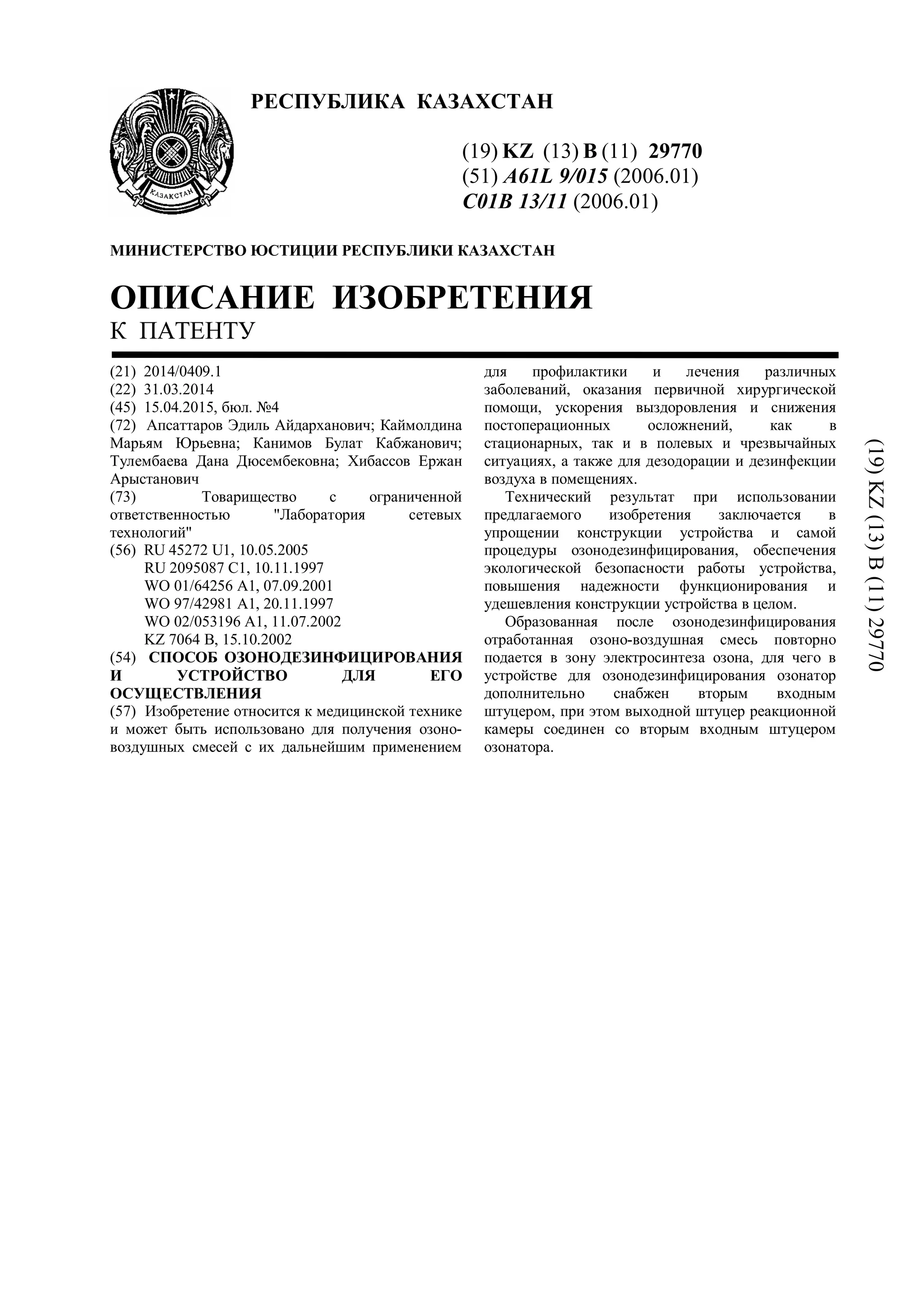

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) B (11) 29770
(51) A61L 9/015 (2006.01)
C01B 13/11 (2006.01)
МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
(21) 2014/0409.1
(22) 31.03.2014
(45) 15.04.2015, бюл. №4
(72) Апсаттаров Эдиль Айдарханович; Каймолдина
Марьям Юрьевна; Канимов Булат Кабжанович;
Тулембаева Дана Дюсембековна; Хибассов Ержан
Арыстанович
(73) Товарищество с ограниченной
ответственностью "Лаборатория сетевых
технологий"
(56) RU 45272 U1, 10.05.2005
RU 2095087 C1, 10.11.1997
WO 01/64256 A1, 07.09.2001
WO 97/42981 A1, 20.11.1997
WO 02/053196 A1, 11.07.2002
KZ 7064 B, 15.10.2002
(54) СПОСОБ ОЗОНОДЕЗИНФИЦИРОВАНИЯ
И УСТРОЙСТВО ДЛЯ ЕГО
ОСУЩЕСТВЛЕНИЯ
(57) Изобретение относится к медицинской технике
и может быть использовано для получения озоно-
воздушных смесей с их дальнейшим применением
для профилактики и лечения различных
заболеваний, оказания первичной хирургической
помощи, ускорения выздоровления и снижения
постоперационных осложнений, как в
стационарных, так и в полевых и чрезвычайных
ситуациях, а также для дезодорации и дезинфекции
воздуха в помещениях.
Технический результат при использовании
предлагаемого изобретения заключается в
упрощении конструкции устройства и самой
процедуры озонодезинфицирования, обеспечения
экологической безопасности работы устройства,
повышения надежности функционирования и
удешевления конструкции устройства в целом.
Образованная после озонодезинфицирования
отработанная озоно-воздушная смесь повторно
подается в зону электросинтеза озона, для чего в
устройстве для озонодезинфицирования озонатор
дополнительно снабжен вторым входным
штуцером, при этом выходной штуцер реакционной
камеры соединен со вторым входным штуцером
озонатора.
(19)KZ(13)B(11)29770

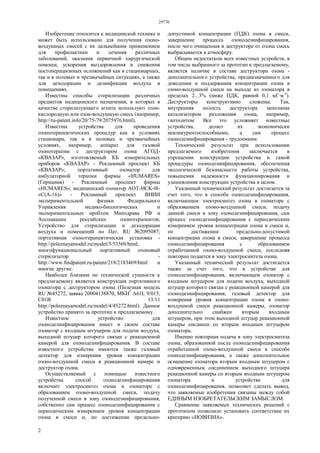

2. 29770
2
Изобретение относится к медицинской технике и
может быть использовано для получения озоно-
воздушных смесей с их дальнейшим применением
для профилактики и лечения различных
заболеваний, оказания первичной хирургической
помощи, ускорения выздоровления и снижения
постоперационных осложнений как в стационарных,
так и в полевых и чрезвычайных ситуациях, а также
для дезодорации и дезинфекции воздуха в
помещениях.
Известны способы стерилизации различных
предметов медицинского назначения, в которых в
качестве стерилизующего агента используют озон-
кислородную или озон-воздушную смесь (например,
http://ru-patent.info/20/75-79/2075976.html).
Известны устройства для проведения
озонотерапевтических процедур как в условиях
стационара, так и в полевых и чрезвычайных
условиях, например, аппарат для газовой
озонотерапии с деструктором озона АГОД-
«КВАЗАР», изготовляемый КБ измерительных
приборов «КВАЗАР» - Рекламный проспект КБ
«КВАЗАР»; портативный озонатор для
амбулаторной терапии фирмы «HUMARES»
(Германия) - Рекламный проспект фирмы
«HUMARES»; медицинский озонатор AOT-HCK-0l-
«C(A-16)» - Рекламный проспект ВНИИ
экспериментальной физики Федерального
Управления медико-биологических и
экспериментальных проблем Минздрава РФ и
Ассоциации российских озонотерапевтов;
Устройство для стерилизации и дезодорации
воздуха и помещений по Пат. RU №2095087;
портативная озонотерапевтическая установка -
http://poleznayamodel.ru/model/5/53569/html;
многофункциональный портативный озоновый
стерилизатор -
http://www.findpatent.ru/patent/218/2183469/html и
многие другие.
Наиболее близким по технической сущности к
предлагаемому является конструкция портативного
озонатора с деструктором озона (Полезная модель
RU №45272, заявка 20004138870, МКИ7
A61L 9/015,
С01В 13/11
http://poleznayamodel.ru/model/4/45272.html). Данное
устройство принято за прототип к предлагаемому.
Известное устройство для
озонодезинфицирования имеет в своем составе
озонатор с входным штуцером для подачи воздуха,
выходной штуцер которого связан с реакционной
камерой для озонодезинфицирования. В составе
известного устройства имеются также газовый
детектор для измерения уровня концентрации
озоно-воздушной смеси в реакционной камере и
деструктор озона.
Осуществляемый с помощью известного
устройства способ озонодезинфицирования
включает электросинтез озона в озонаторе с
образованием озоно-воздушной смеси, подачу
полученной смеси в зону озонодезинфицирования,
собственно сам процесс озонодезинфицирования с
периодическим измерением уровня концентрации
озона в смеси и, по достижении предельно-
допустимой концентрации (ПДК) озона в смеси,
завершение процесса озонодезинфицирования,
после чего очищенная в деструкторе от озона смесь
выбрасывается в атмосферу.
Общим недостатком всех известных устройств, в
том числе выбранного за прототип к предлагаемому,
является наличие в составе деструктора озона -
дополнительного устройства, предназначенного для
доведения и поддержания концентрации озона в
озоно-воздушной смеси на выходе из озонатора в
пределах 2...3% (ниже ПДК, равной 0,1 мГ·м-3
).
Деструкторы конструктивно сложены. Так,
внутренняя полость деструктора заполнена
катализатором разложения озона, например,
гаптолитом. Все это усложняет известные
устройства, делает их экономически
неконкурентоспособными, а сам процесс
озонодезинфицирования - трудоемким.
Технический результат при использовании
предлагаемого изобретения заключается в
упрощении конструкции устройства и самой
процедуры озонодезинфицирования, обеспечения
экологической безопасности работы устройства,
повышения надежности функционирования и
удешевления конструкции устройства в целом.
Указанный технический результат достигается за
счет того, что в способе озонодезинфицирования,
включающем электросинтез озона в озонаторе с
образованием озоно-воздушной смеси, подачу
данной смеси в зону озонодезинфицирования, сам
процесс озонодезинфицирования с периодическим
измерением уровня концентрации озона в смеси и,
по достижении предельно-допустимой
концентрации озона в смеси, завершение процесса
озонодезинфицирования с образованием
отработанной озоно-воздушной смеси, последняя
повторно подается в зону электросинтеза озона.
Указанный технический результат достигается
также за счет того, что в устройстве для
озонодезинфицирования, включающем озонатор с
входным штуцером для подачи воздуха, выходной
штуцер которого связан с реакционной камерой для
озонодизинфицирования, газовый детектор для
измерения уровня концентрации озона в озоно-
воздушной смеси реакционной камеры, озонатор
дополнительно снабжен вторым входным
штуцером, при этом выходной штуцер реакционной
камеры соединен со вторым входным штуцером
озонатора.
Именно повторная подача в зону электросинтеза
озона, образованной после озонодезинфицирования
отработанной озоно-воздушной смеси в способе
озонодезинфицирования, а также дополнительное
оснащение озонатора вторым входным штуцером с
одновременным соединением выходного штуцера
реакционной камеры со вторым входным штуцером
озонатора в устройстве для
озонодезинфицирования, позволяет сделать вывод,
что заявляемые изобретения связаны между собой
ЕДИНЫМ ИЗОБРЕТАТЕЛЬСКИМ ЗАМЫСЛОМ.
Сравнение заявляемых технических решений с
прототипом позволило установить соответствие их
критерию «НОВИЗНА».

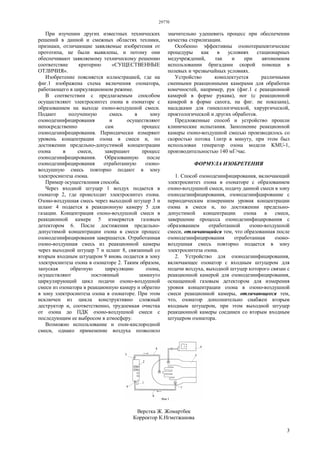

3. 29770
3
При изучении других известных технических
решений в данной и смежных областях техники,
признаки, отличающие заявляемые изобретения от
прототипа, не были выявлены, и потому они
обеспечивают заявляемому техническому решению
соответствие критерию «СУЩЕСТВЕННЫЕ
ОТЛИЧИЯ».
Изобретение поясняется иллюстрацией, где на
фиг.1 изображена схема включения озонатора,
работающего в циркуляционном режиме.
В соответствии с предлагаемым способом
осуществляют электросинтез озона в озонаторе с
образованием на выходе озоно-воздушной смеси.
Подают полученную смесь в зону
озонодезинфицирования и осуществляют
непосредственно сам процесс
озонодезинфицирования. Периодически измеряют
уровень концентрации озона в смеси и, по
достижении предельно-допустимой концентрации
озона в смеси, завершают процесс
озонодезинфицирования. Образованную после
озонодезнифицирования отработанную озоно-
воздушную смесь повторно подают в зону
электросинтеза озона.
Пример осуществления способа.
Через входной штуцер 1 воздух подается в
озонатор 2, где происходит электросинтез озона.
Озоно-воздушная смесь через выходной штуцер 3 и
шланг 4 подается в реакционную камеру 5 для
газации. Концентрация озоно-воздушной смеси в
реакционной камере 5 измеряется газовым
детектором 6. После достижения предельно-
допустимой концентрации озона в смеси процесс
озонодезинфицирования завершается. Отработанная
озоно-воздушная смесь из реакционной камеры
через выходной штуцер 7 и шланг 8, связанный со
вторым входным штуцером 9 вновь подается в зону
электросинтеза озона в озонаторе 2. Таким образом,
запуская обратную циркуляцию озона,
осуществляют постоянный замкнуто
циркулирующий цикл подачи озоно-воздушной
смеси из озонатора в реакционную камеру и обратно
в зону электросинтеза озона в озонаторе. При этом
исключен из цикла конструктивно сложный
деструктор и, соответственно, трудоемкая очистка
от озона до ПДК озоно-воздушной смеси с
последующим ее выбросом в атмосферу.
Возможно использование и озон-кислородной
смеси, однако применение воздуха позволило
значительно удешевить процесс при обеспечении
качества стерилизации.
Особенно эффективны озонотерапевтические
процедуры как в условиях стационарных
медучреждений, так и при автономном
использовании бригадами скорой помощи в
полевых и чрезвычайных условиях.
Устройство комплектуется различными
сменными реакционными камерами для обработки
конечностей, например, рук (фиг.1 с реакционной
камерой в форме рукава), ног (с реакционной
камерой в форме сапога, на фиг. не показана),
насадками для гинекологической, хирургической,
проктологической и других обработок.
Предложенные способ и устройство прошли
клинические испытания. Заполнение реакционной
камеры озоно-воздушной смесью производилось со
скоростью потока 1литр в минуту, при этом был
использован генератор озона модели KMU-1,
производительностью 140 мГ/час.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Способ озонодезинфицирования, включающий
электросинтез озона в озонаторе с образованием
озоно-воздушной смеси, подачу данной смеси в зону
озонодезинфицирования, озонодезинфцирование с
периодическим измерением уровня концентрации
озона в смеси и, по достижении предельно-
допустимой концентрации озона в смеси,
завершение процесса озонодезинфицирования с
образованием отработанной озоно-воздушной
смеси, отличающийся тем, что образованная после
озонодезинфицирования отработанная озоно-
воздушная смесь повторно подается в зону
электросинтеза озона.
2. Устройство для озонодезинфицирования,
включающее озонатор с входным штуцером для
подачи воздуха, выходной штуцер которого связан с
реакционной камерой для озонодезинфицирования,
оснащенной газовым детектором для измерения
уровня концентрации озона в озоно-воздушной
смеси реакционной камеры, отличающееся тем,
что, озонатор дополнительно снабжен вторым
входным штуцером, при этом выходной штуцер
реакционной камеры соединен со вторым входным
штуцером озонатора.
