Патент на полезную модель Республики Беларусь

1. (19) BY (11) 7014
(13) U
(46) 2011.02.28
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(51) МПК (2009)
A 01D 33/00
(54) УСТРОЙСТВО ДЛЯ ПРОТРАВЛИВАНИЯ АЭРОЗОЛЯМИ
КОРНЕПЛОДОВ СВЕКЛЫ, УКЛАДЫВАЕМЫХ В КАГАТ
БУРТОУКЛАДОЧНОЙ МАШИНОЙ
(21) Номер заявки: u 20100497
(22) 2010.05.27
(71) Заявитель: Учреждение образования
"Гродненский государственный аг-
рарный университет" (BY)
(72) Авторы: Бычек Павел Николаевич; Заяц
Эдуард Владимирович; Ладутько Сергей
Николаевич; Свиридов Александр Вик-
торович; Кузьмицкий Александр Ва-
сильевич (BY)
(73) Патентообладатель: Учреждение обра-
зования "Гродненский государствен-
ный аграрный университет" (BY)
(57)
1. Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в
кагат буртоукладочной машиной, содержащее емкость для рабочей жидкости, насосный
агрегат и распылительное устройство, установленное над местом протравливания корне-
плодов, отличающееся тем, что дополнительно содержит вентилятор, а место протравли-
вания корнеплодов закрыто водонепроницаемым материалом, формирующим камеру
протравливания.
2. Устройство по п. 1, отличающееся тем, что распылительное устройство выполнено
в виде распылителя с установленным над ним вентилятором.
3. Устройство по п. 1, отличающееся тем, что заборное отверстие вентилятора по-
средством воздухопровода соединено с нижней частью камеры протравливания.
BY7014U2011.02.28

2. BY 7014 U 2011.02.28
2
(56)
1. Патент BY 5609, 2009.
2. Патент BY 5744, 2009.
Предлагаемая полезная модель относится к перерабатывающей промышленности, в
частности к устройствам для обработки корнеплодов свеклы жидким препаратом перед
закладкой в кагат на хранение.
Известно устройство для объемной обработки жидким препаратом корнеклубнепло-
дов, выкапываемых самоходным корнеклубнеуборочным комбайном (аналог) [1]. Данное
устройство содержит емкость для приготовления и хранения консерванта, блок для дози-
рования и подачи рабочего раствора, камеру протравливания с распылителем и вентиля-
тором, установленным на верхнем основании камеры протравливания, причем заборное
отверстие вентилятора посредством гофрированного воздухопровода соединено с нижней
частью камеры протравливания.
Достоинством указанного устройства является то, что непроизводительные потери ра-
бочей жидкости сведены к минимуму за организации кругового движения воздушно-
капельного потока.
Кроме того, положительным моментом является то обстоятельство, что питание всего
устройства осуществляется от бортовой сети комбайна.
Недостатком предложенного устройства является то, что его невозможно использо-
вать на буртоукладочной машине без существенной модернизации.
Известно приспособление к буртоукладочной машине для обработки корнеплодов са-
харной свеклы аэрозолями (прототип) [2]. Указанное приспособление состоит из емкости
для рабочей жидкости, насосного агрегата, распылительного устройства и механизма при-
вода.
Недостатком предложенного приспособления является необходимость использования
электрогенератора на 220 В, что повышает трудоемкость изготовления и установки при-
способления.
Кроме того, выходя из распылительного устройства, некоторая часть рабочей жидко-
сти будет рассеиваться в окружающем пространстве за счет ветра и неполного осаждения
рабочей жидкости на поверхности корнеплодов.
Задачей предлагаемой полезной модели является снижение непроизводительных по-
терь препарата и уменьшение затрат на изготовление, установку и эксплуатацию приспо-
собления.
Сущность полезной модели заключается в следующем.
Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в
кагат буртоукладочной машиной, содержит емкость для рабочей жидкости, насосный
агрегат и распылительное устройство, установленное над местом протравливания корне-
плодов, причем оно дополнительно содержит вентилятор, а место протравливания корне-
плодов закрыто водонепроницаемым материалом, формирующим камеру протравливания.
Распылительное устройство выполнено в виде распылителя с установленным над ним
вентилятором, что позволяет принудительно осаждать капли рабочей жидкости на корне-
плоды.
Заборное отверстие вентилятора посредством воздухопровода соединено с нижней ча-
стью камеры протравливания, за счет чего организовано круговое движение воздушно -
капельного потока.

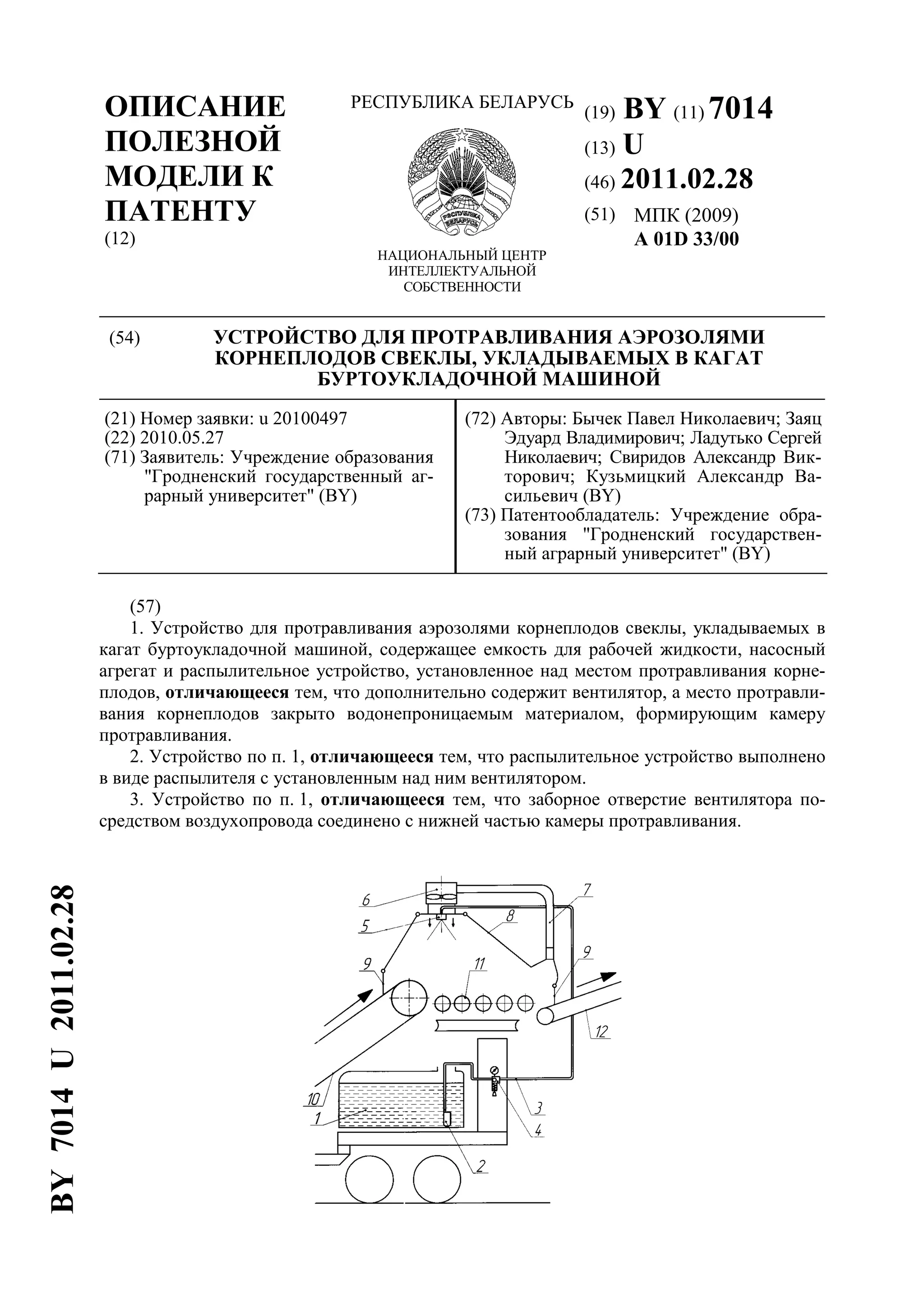

Сущность предлагаемой полезной модели поясняется фигурой графического изобра-
жения. На фигуре представлена схема размещения узлов устройства на буртоукладочной
машине.

3. BY 7014 U 2011.02.28
3
Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в ка-
гат буртоукладочной машиной, содержит емкость для рабочей жидкости 1, внутри которой
размещен насосный агрегат 2, посредством гидропровода 3, через регулятор давления 4,
соединенный с распылителем 5. Над распылителем 5 смонтирован вентилятор 6, соеди-
ненный воздухопроводом 7 с нижней частью камеры протравливания 8. Камера протрав-
ливания 8 снабжена на входе и на выходе подвижными щитками 9. Электродвигатель
насосного агрегата 2 и вентилятор 6 посредством электрических кабелей (не показаны)
соединены с электрокоммуникациями энергетического средства буртоукладочной машины.
Корнеплоды, поступая в камеру протравливания по подающему транспортеру 10 и да-
лее проходя по землеотделителю 11, укладываются в кагат укладочным транспортером 12.
Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в ка-
гат буртоукладочной машиной, функционирует следующим образом.
Перед началом работы в емкость для рабочей жидкости 1 опускается насосный агрегат
2, соединенный предварительно с электрокоммуникациями энергетического средства. Да-
лее монтируется каркас, который затем обтягивается водонепроницаемым материалом и
формирует камеру протравливания 8. На камеру протравливания сверху устанавливается
распылительное устройство, состоящее из распылителя 5 и вентилятора 6, а затем с по-
мощью воздуховода 7 заборное отверстие соединяется с нижней частью камеры протрав-
ливания.
После начала работы буртоукладочной машины корнеплоды загрузочным транспорте-
ром 10 подаются на землеотделитель 11, где в это время попадают в зону протравливания.
Рабочая жидкость, распыленная на капли посредством распылителя 5, осаждается на кор-
неплоды, движущиеся по землеотделителю 11 к укладочному транспортеру 12. При этом
та часть рабочей жидкости, которая не осела на корнеплоды, засасывается вместе с возду-
хом вентилятором 6 через воздухопровод 7 и повторно используется для протравливания.
Подвижные щитки 9 при прохождении корнеплодов отклоняются и ограничивают ве-
личину входного и выходного окон, за счет чего также снижается непроизводительный
расход рабочей жидкости.
Использование данного устройства позволит сохранить значительную часть урожая
корнеплодов, что благоприятно скажется на себестоимости конечного продукта.
